Construcción de una Les Paul Special '57 TV Yellow paso a paso

jdearriba
#409 por jdearriba el 23/05/2018
Sí, yo por eso empecé practicando primero con los kits P90 de stewmac e hilo normal (el polycoated creo que le llaman), que el plain enammel este oscurito cuesta una pasta y hasta que le coges el punto para que no parta, la de hilo que se pierde...
Subir
jos
#410 por jos el 23/05/2018
Si que es chungo y sì que se tira mucho hilo al principio. Yo ya voy por la bobinadora 3.0 jajaja y aùn no està perfeccionada, aunque ya puedo bobinar a unas 400 rpm sin romper el hilo.

Lo dicho tío, grandísimo trabajo el que estás haciendo y un placer verlo
Subir
jdearriba
#411 por jdearriba el 23/05/2018
:okis:
Subir
Fabián Betancourt
#412 por Fabián Betancourt el 24/05/2018
Waaa tarde 2 días en llegar a leer todo el tema jaja xD igual continuo hasta el final, un trabajo escepcional, saludos desde Mexico
Subir
1
BeyTone
#413 por BeyTone el 28/05/2018
Me incorporo. Alucinante, me encanta este modelo, estoy encoñado por la LP jr special double cutaway, con sus p90, esta la supera en todo, pero me están entrando unas ganas locas de hacérmela, y eso que aún no he terminado mi semihueca!!

:ok:

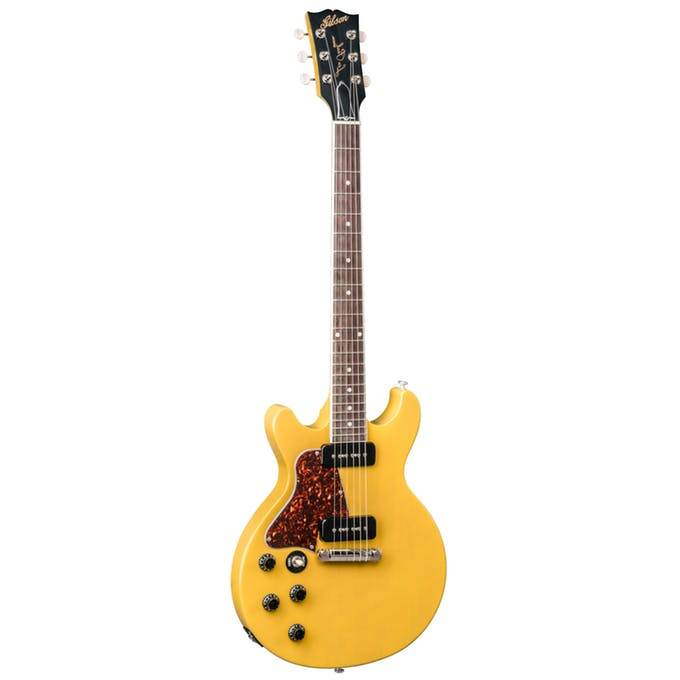

Edito para poner una foto que he encontrado, me priva

251817-1510239181058.png?w=680&h=680&fit=fill&bg=FFFFFF&auto=compress&auto=format
Subir
jdearriba
#414 por jdearriba el 30/05/2018
Gracias Fabián y BeyTone!


Una sobre rectificaciones...

Como ya he comentado antes también, Gil Yaron insiste en su hilo de la LP59 en que es importante comprobar cada medida del mueble con el hardware real que vamos a montar en la guitarra. Las cotas teóricas o especificaciones etc., están bien como referencia, pero con las piezas reales, a veces te llevas sorpresas.

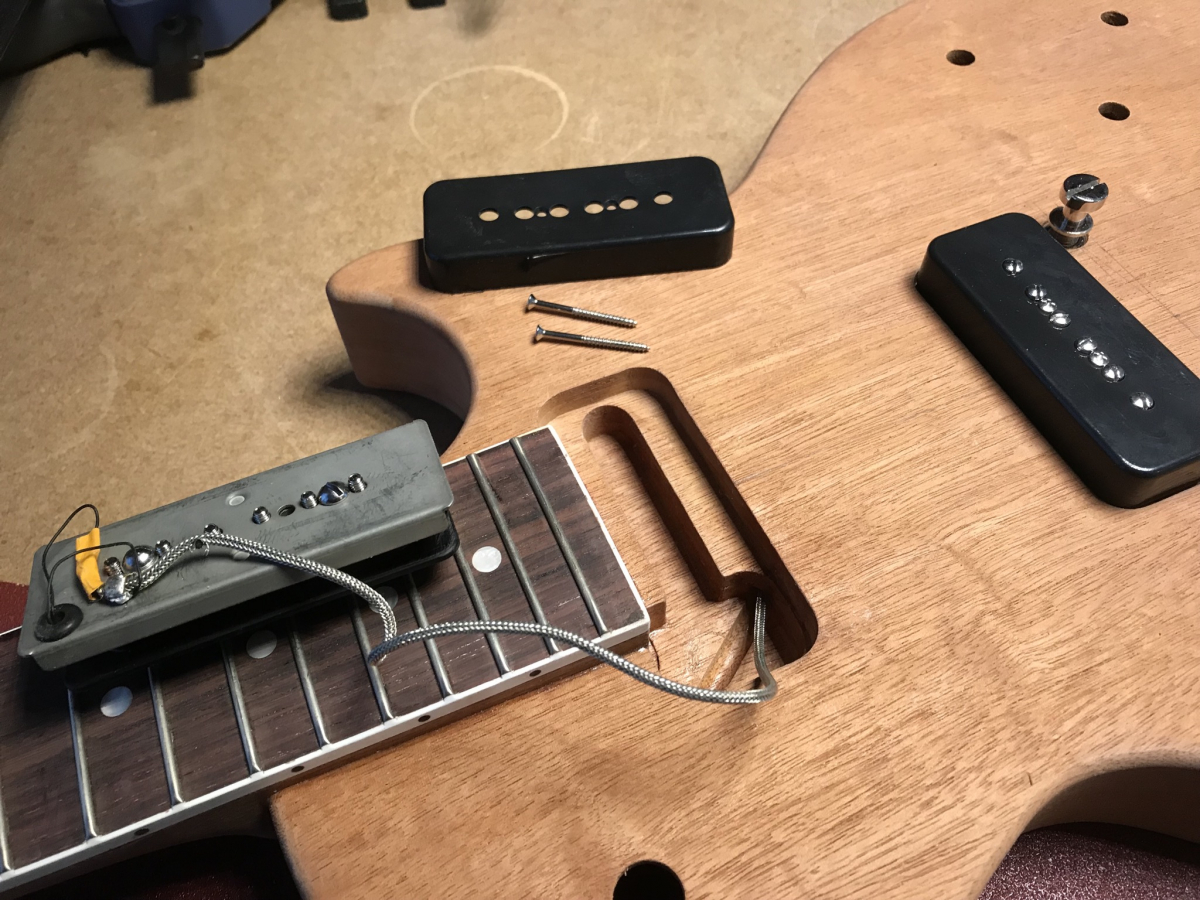

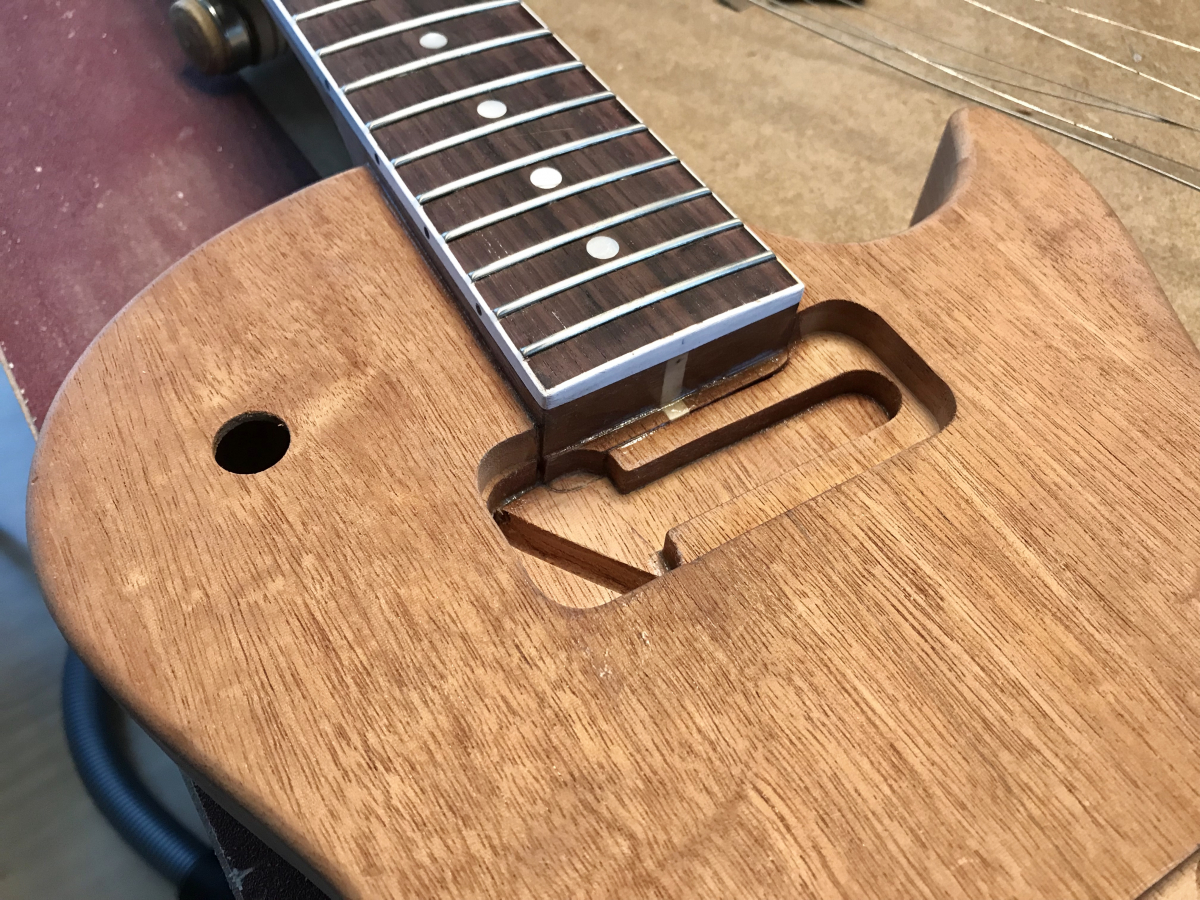

Tratando de montar la pastilla del mástil, resulta que los tornillos de regulación de altura de la P90 no daban en longitud para llegar al fondo de la cavidad (los dos tirafondos que atraviesan la pastilla y se amarran directamente a la caoba).

index.php?controller=forum&action=view_attachment&attachment_id=113332


Definitivamente, la cavidad es demasiado profunda (tanta trigonometría y mira para qué... :temacerrado: ) y conseguir unos tirafondos de latón (no magnéticos) con baño de niquel más largos en este diámetro va a ser imposible, así que más vale una buena rectificación a tiempo...

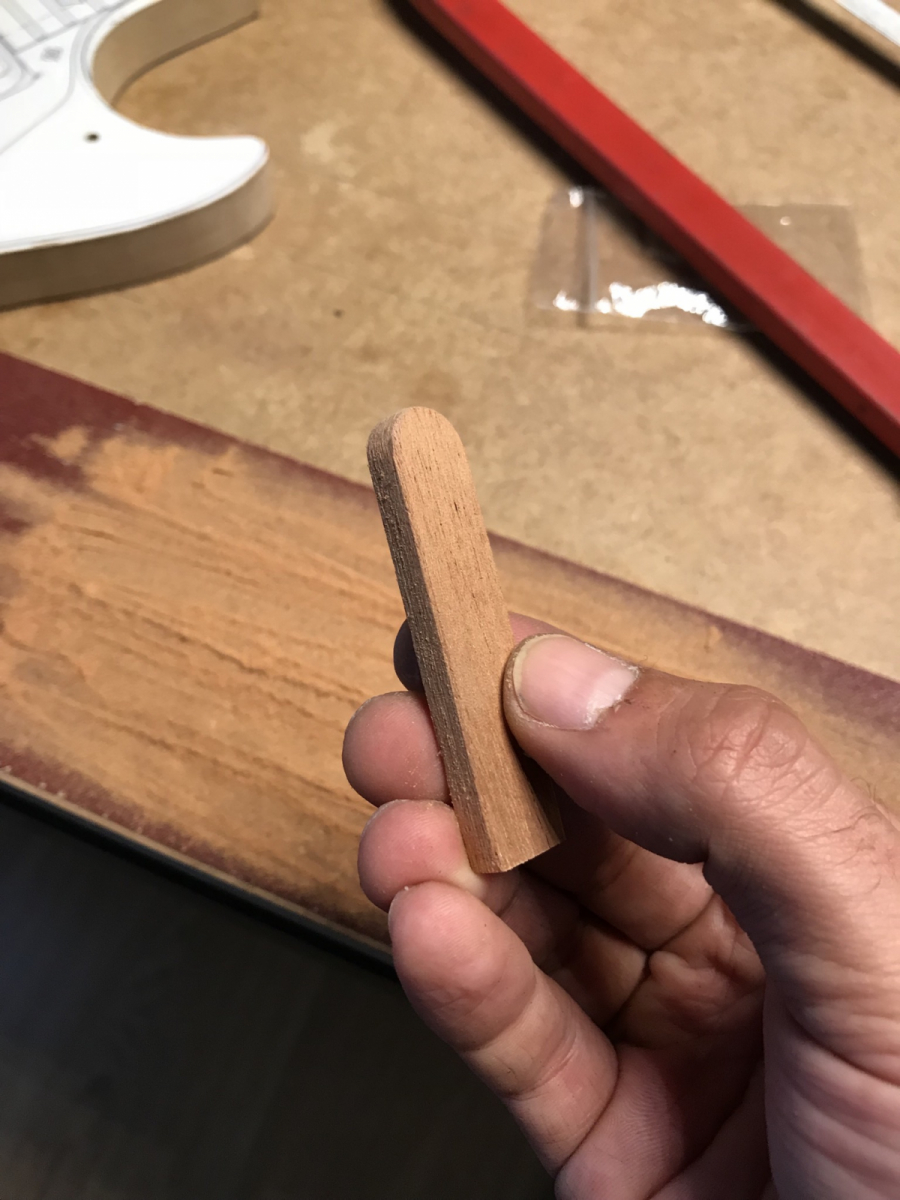

Pruebo primero haciendo una pequeña cala para ver cuanto necesitaría elevar el fondo.

index.php?controller=forum&action=view_attachment&attachment_id=113333
index.php?controller=forum&action=view_attachment&attachment_id=113334

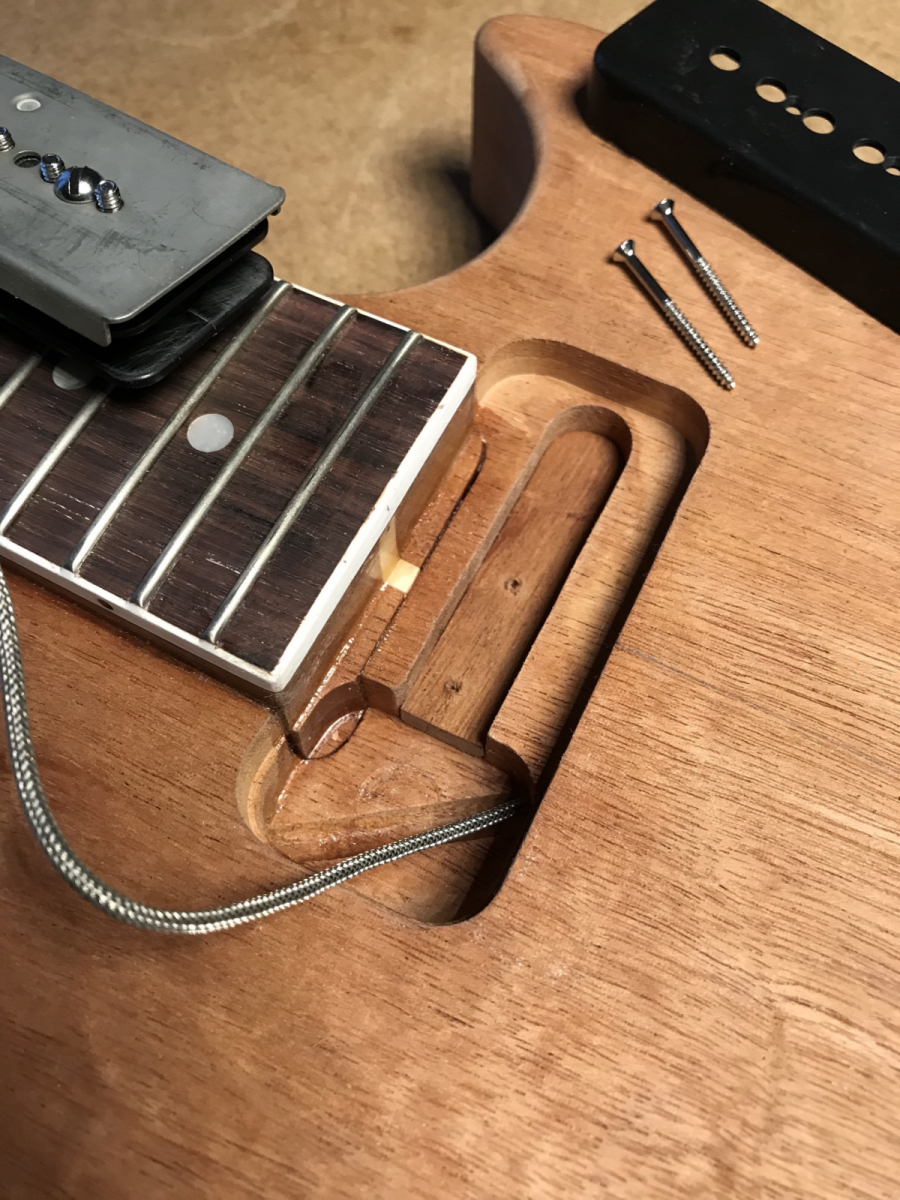

A poco que le suba, compruebo que los tirafondos ya llegan.

index.php?controller=forum&action=view_attachment&attachment_id=113335

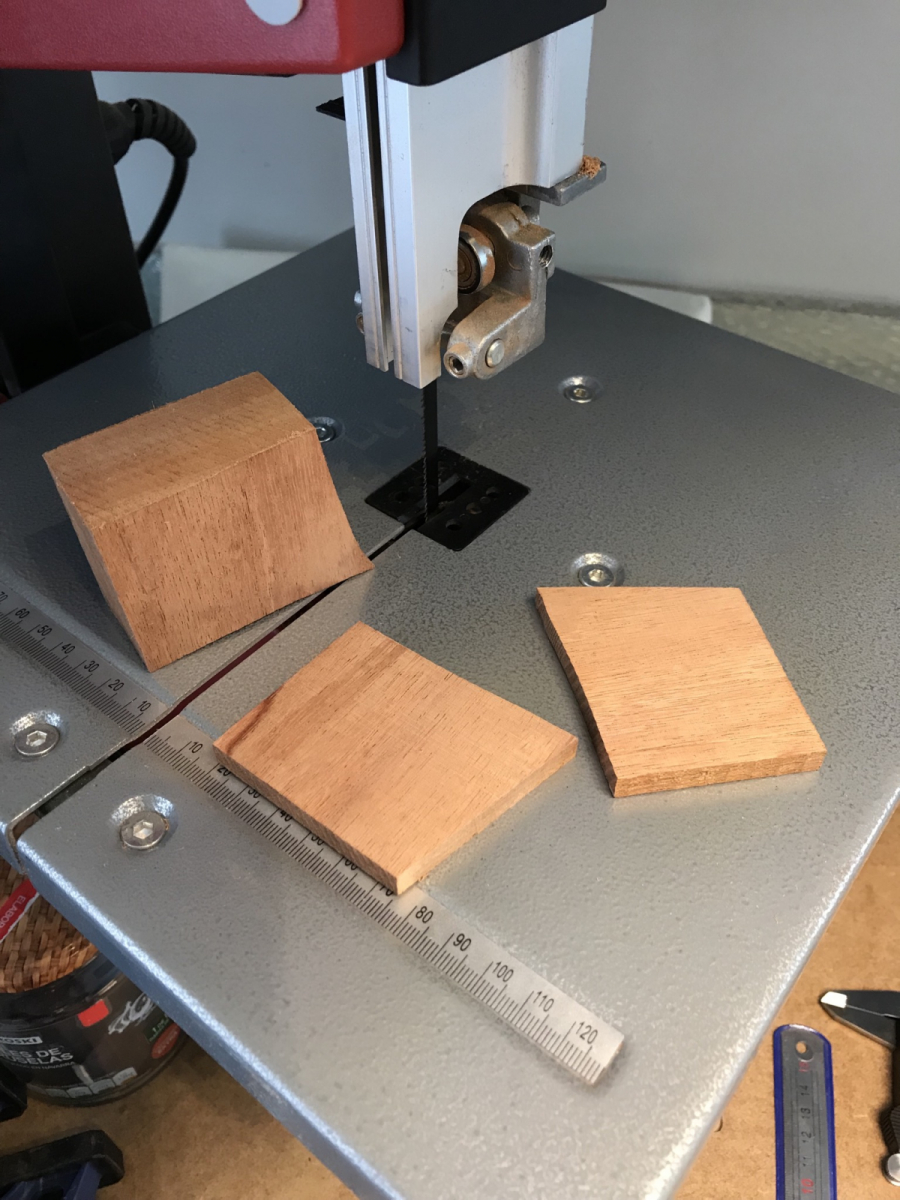

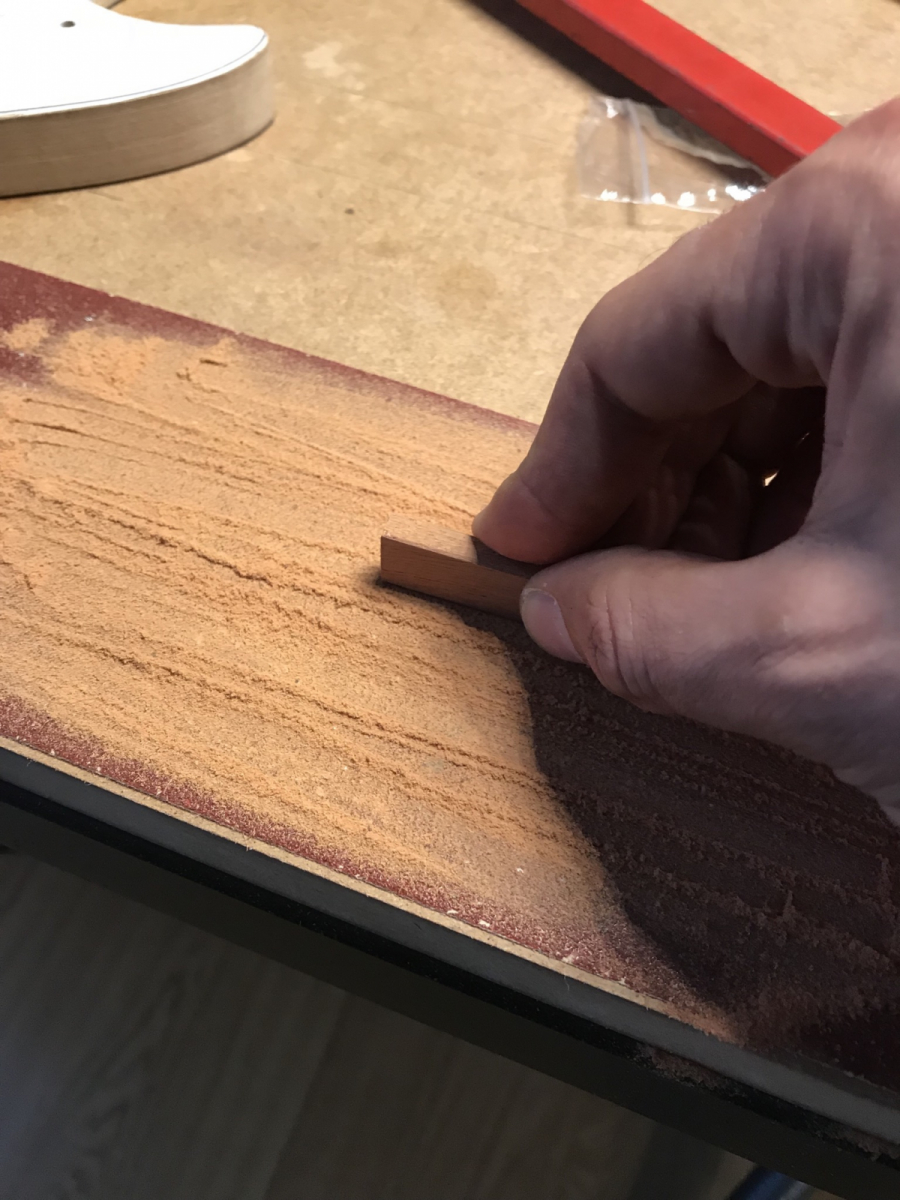

Manos a la obra. Busco un retal de caoba con la misma orientación de la beta que la cavidad y le saco un par de “filete”.

index.php?controller=forum&action=view_attachment&attachment_id=113336

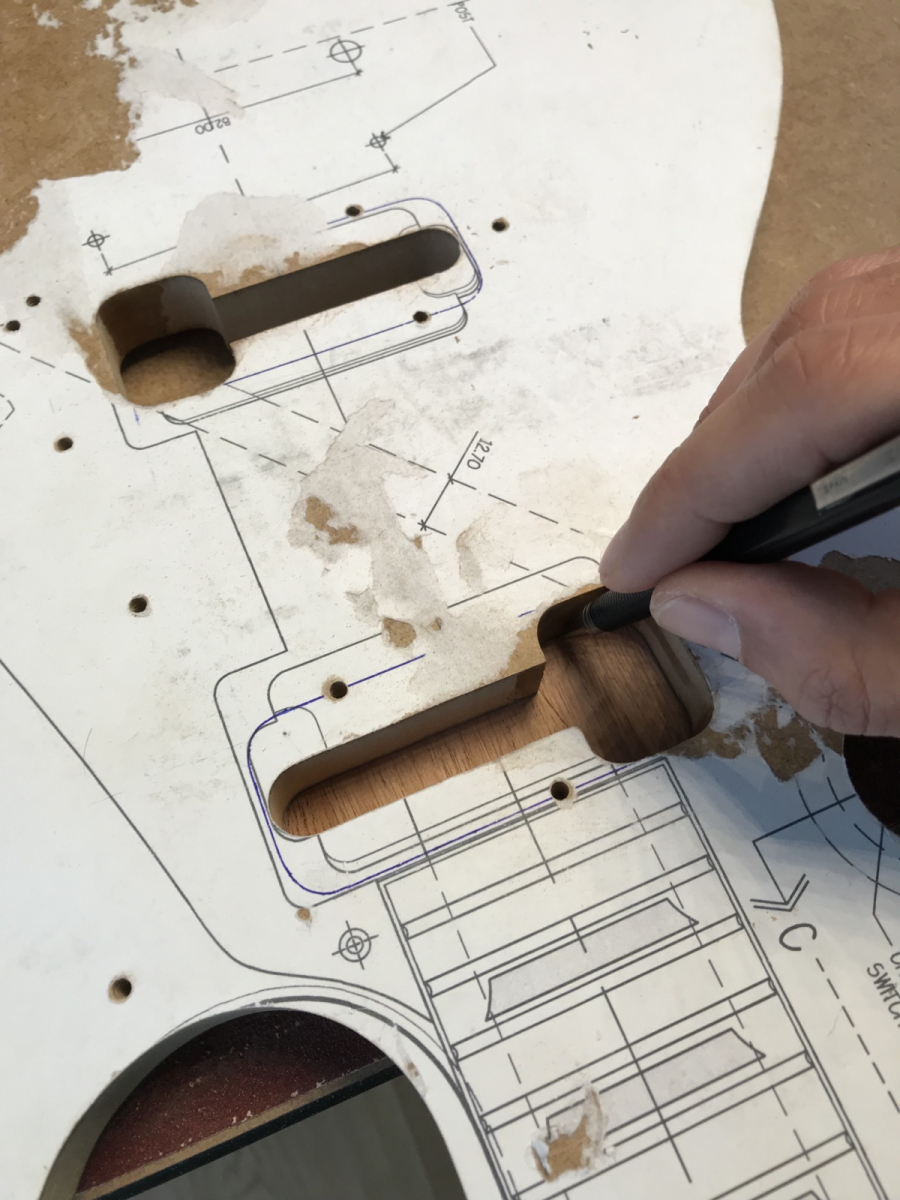

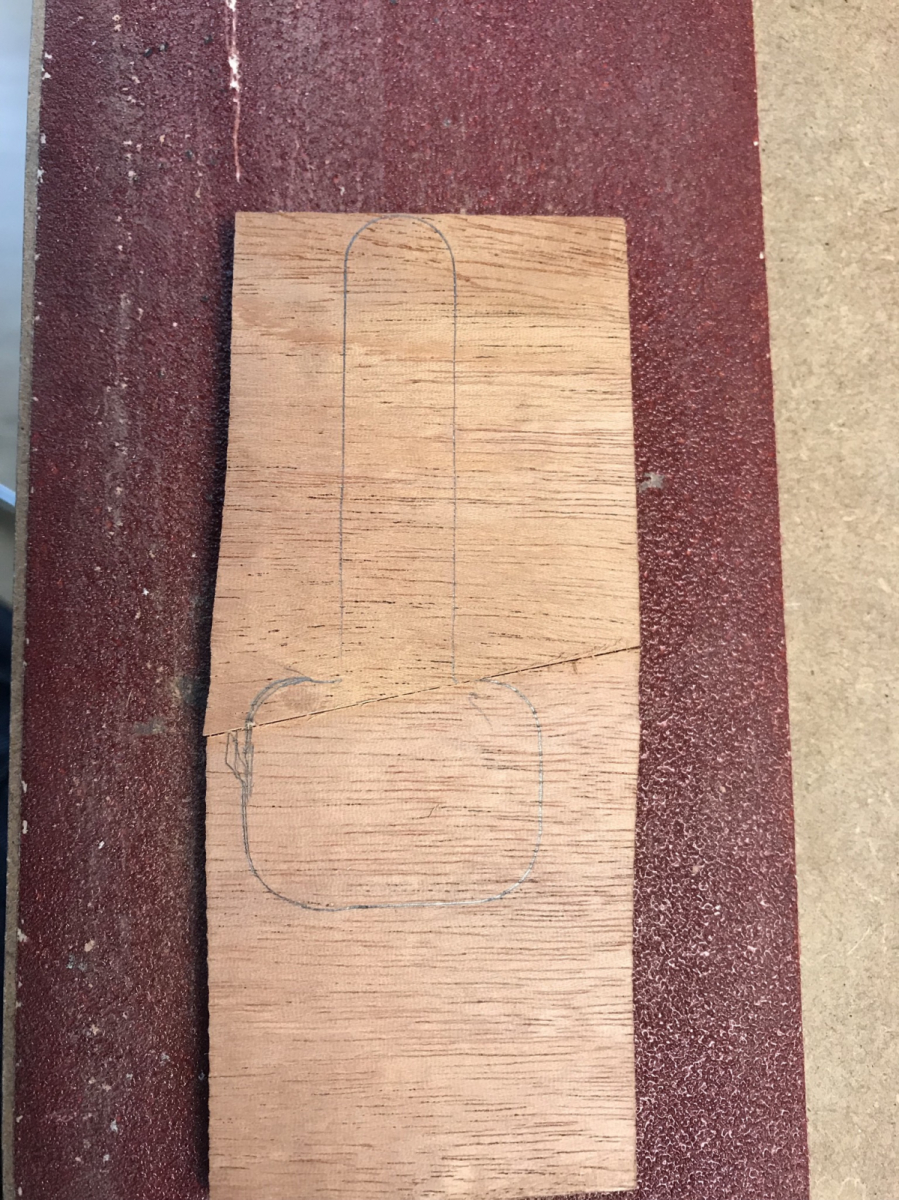

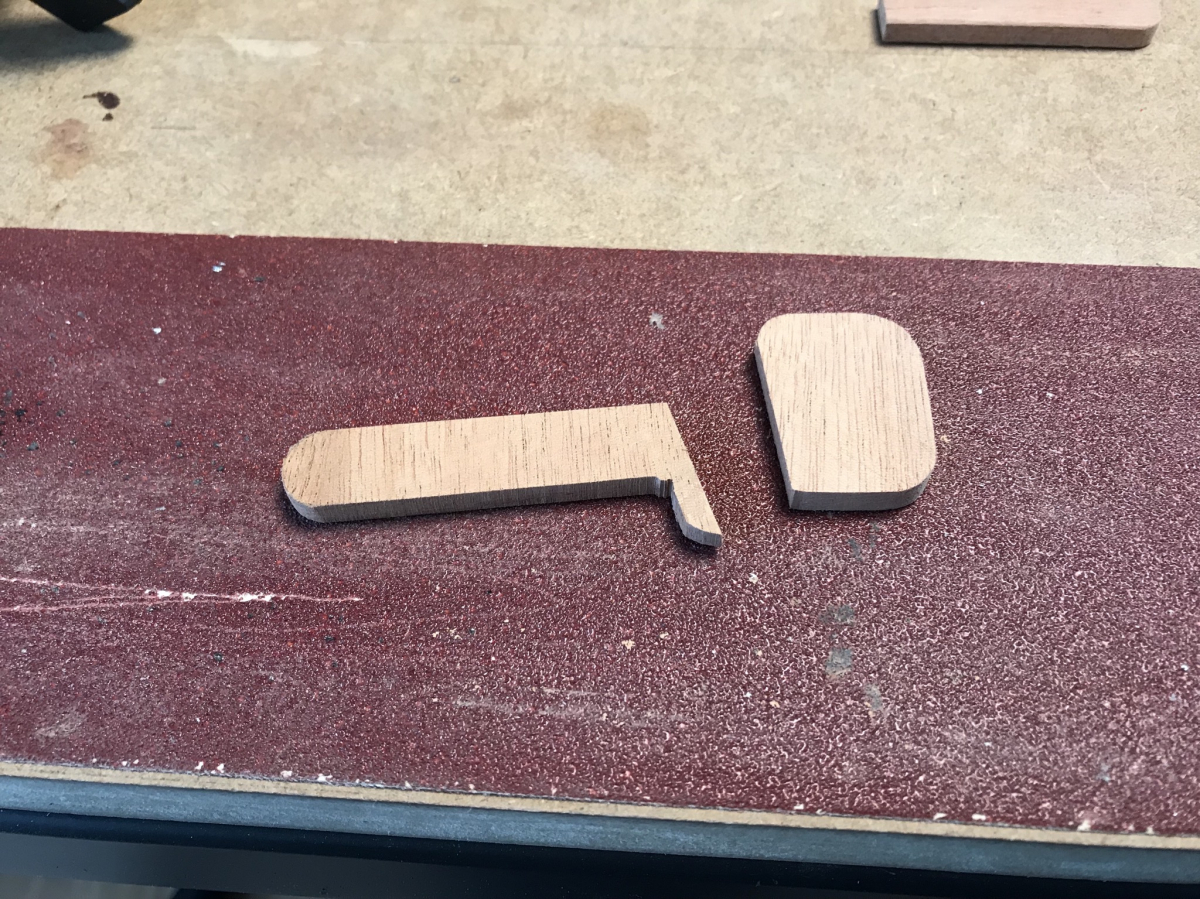

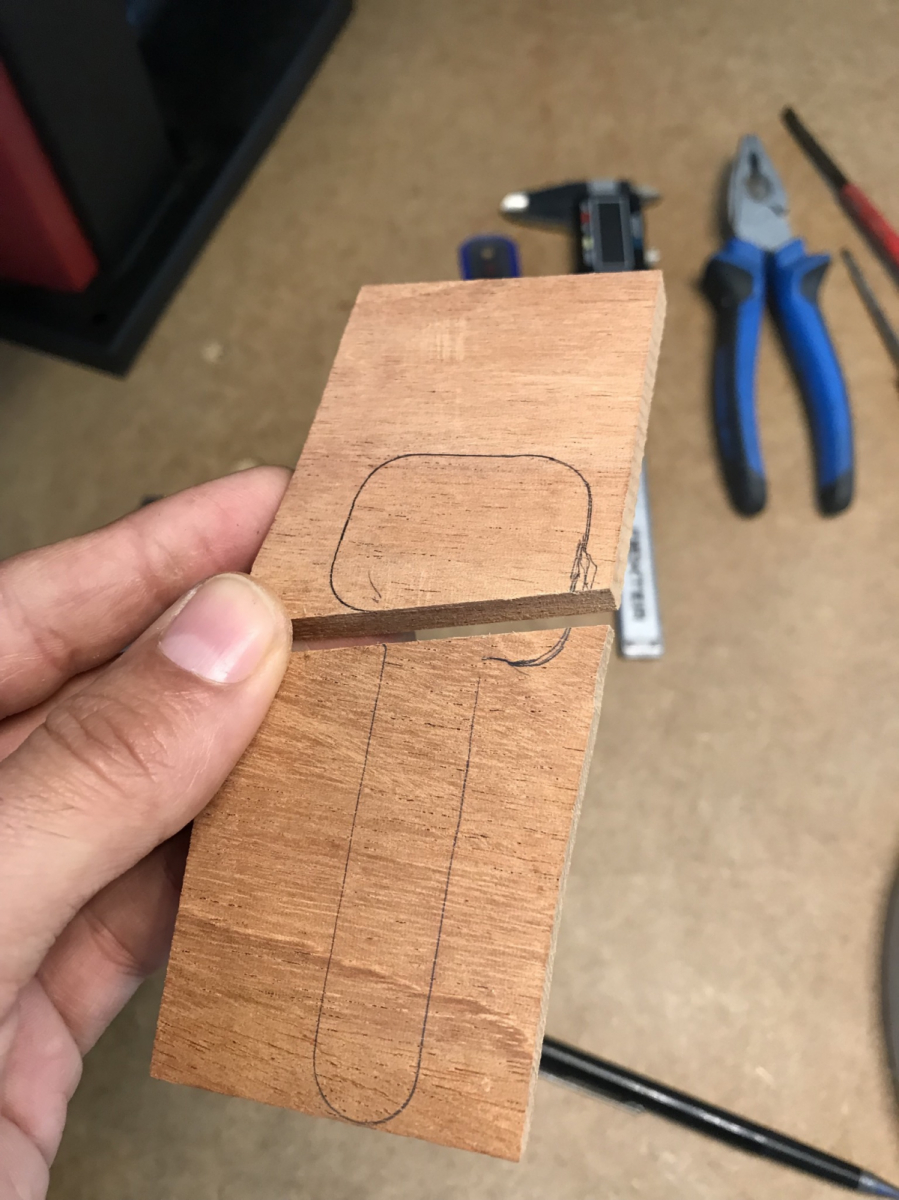

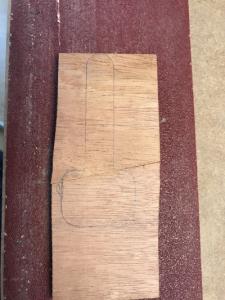

Dibujo sobre las piezas la forma de la cavidad y recorto. La hago en dos ya que el retal no es muy grande y no da para hacerlo en una pieza.

index.php?controller=forum&action=view_attachment&attachment_id=113337
index.php?controller=forum&action=view_attachment&attachment_id=113338
index.php?controller=forum&action=view_attachment&attachment_id=113339
index.php?controller=forum&action=view_attachment&attachment_id=113340

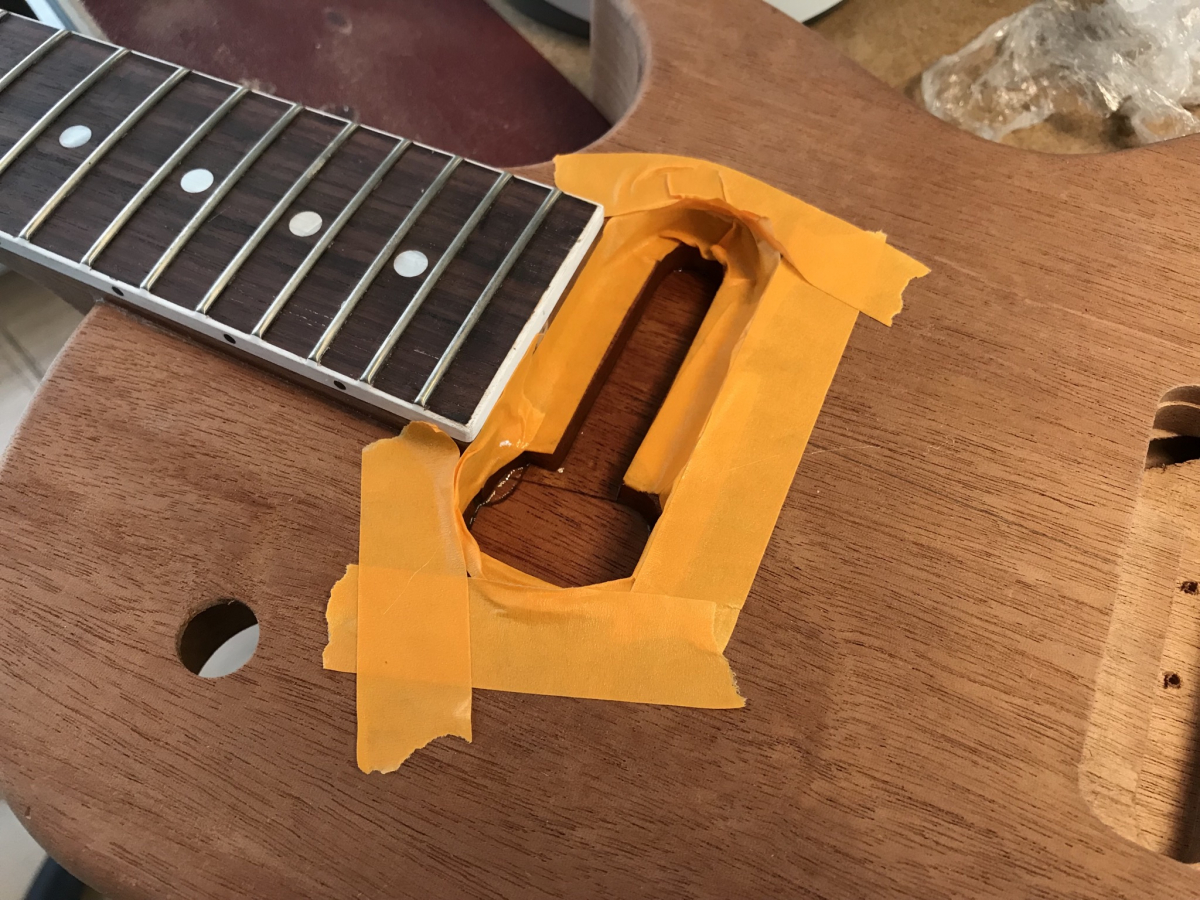

Preparo hide glue, embadurno bien, inserto la pieza, y retiro exceso de cola con un paño mojado en agua bien caliente.

index.php?controller=forum&action=view_attachment&attachment_id=113341
index.php?controller=forum&action=view_attachment&attachment_id=113342

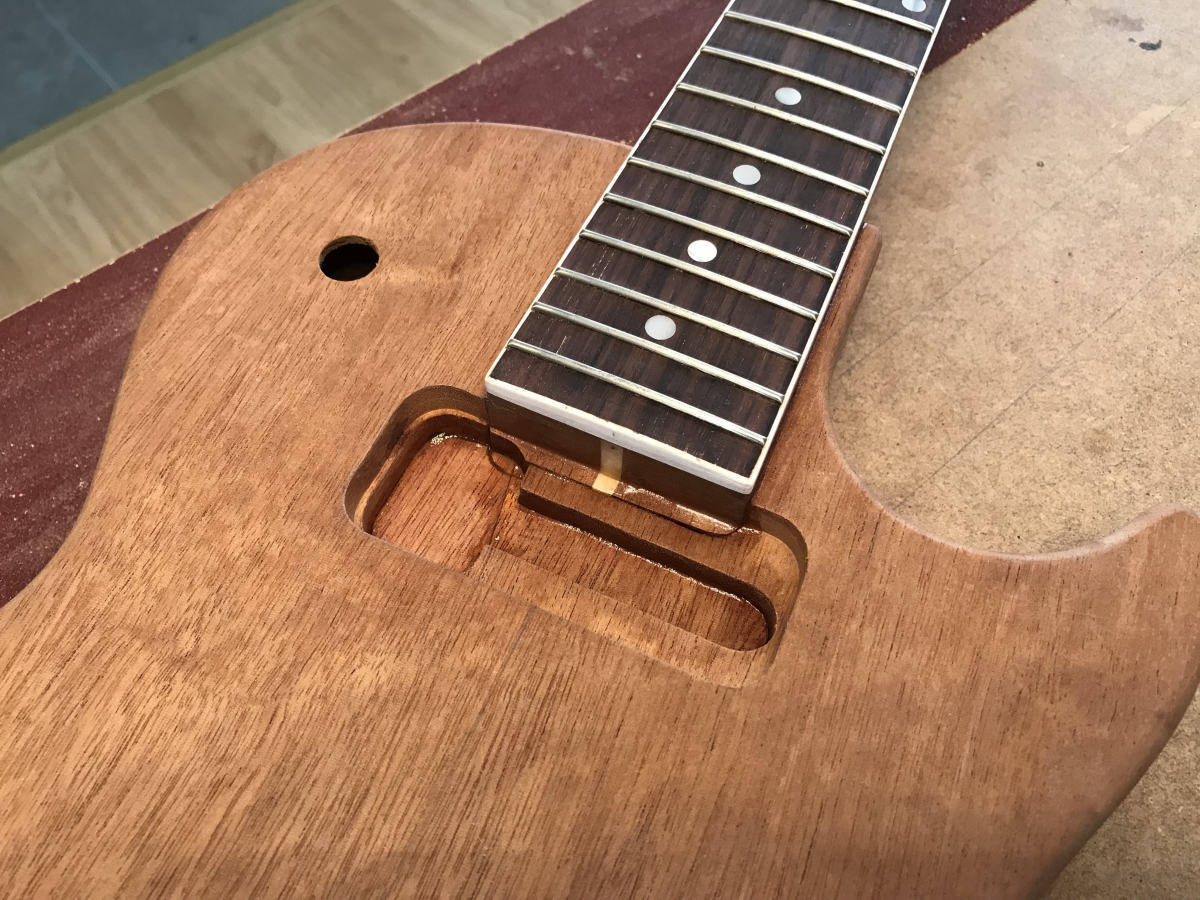

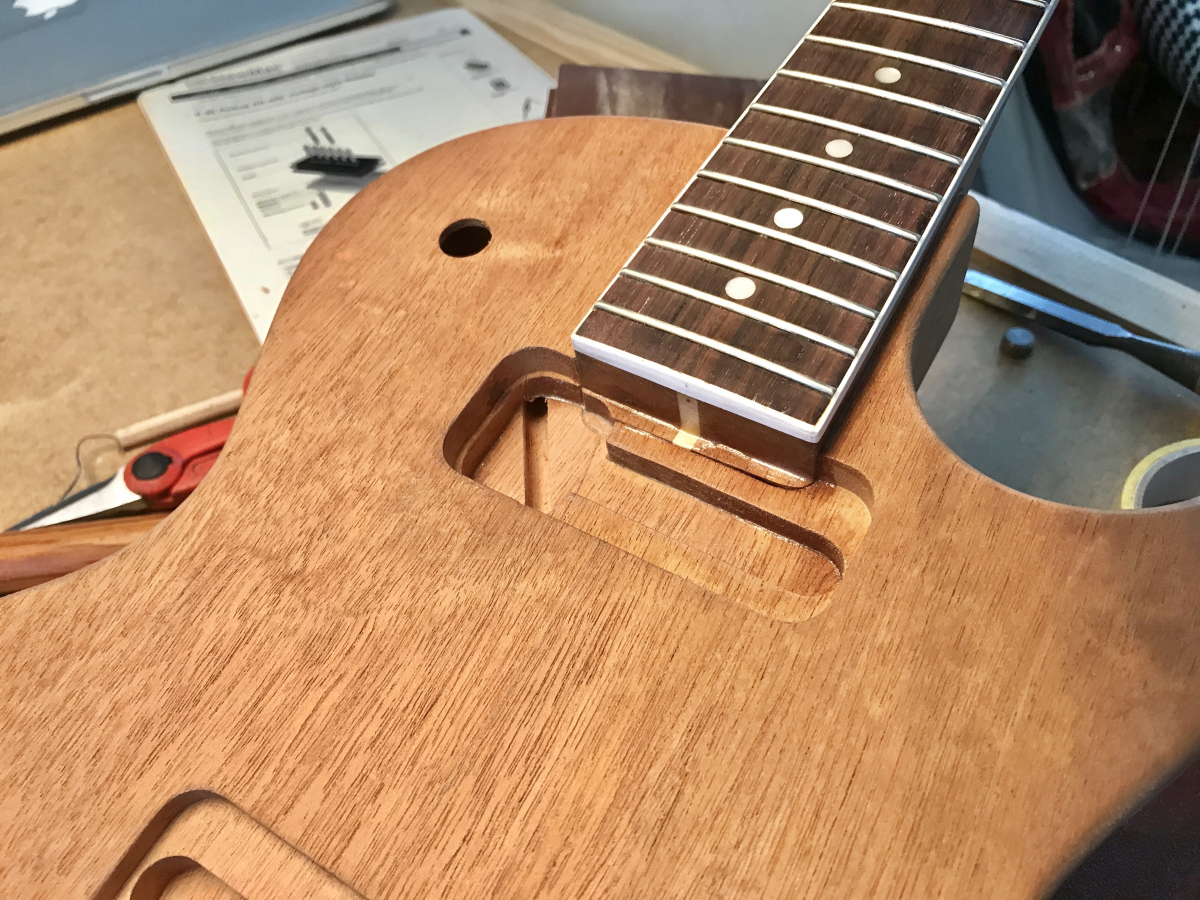

Una vez bien seco, le paso de nuevo la broca larga del canal para el cableado.

Y aquí no ha pasado nada! :calor: :oops2:

index.php?controller=forum&action=view_attachment&attachment_id=113343
index.php?controller=forum&action=view_attachment&attachment_id=113344


Me encanta lo agradecida que es la madera si te toca reparar o rectificar algo. Con unos retales, un poco de serrín y cola animal, puedes hacer una ñapa de coj...nes, y que prácticamente ni se note...



:si:
Archivos adjuntos ( para descargar)
Subir
5
BeyTone
#415 por BeyTone el 30/05/2018
Qué buen apaño compañero! Buen trabajo. Deseando ver el acabado y no te libras de una pruebita de sonido!
Subir
jdearriba
#416 por jdearriba el 30/05/2018
Todavía queda bastante hasta entonces, pero ya prepararé algo... ;)
Subir
Allmanzor
#417 por Allmanzor el 31/05/2018
¿Entonces la cavidad de la zona del mástil es más profunda que la del puente? Porque la cavidad del puente no te ha dado problema con los tornillos, ¿no?
Subir
clavedesol
#418 por clavedesol el 31/05/2018
Esta tan bien hecho que en lugar de un apaño parece hecho a propósito.
Yo soy tan ansioso que le hubiera cascao un taco del 6 y silicona, pero claro, ahí esta la diferencia entre el bien y el mal, jajajajaja.
Deseando verla acabada.
Subir
1
prophesy
#419 por prophesy el 31/05/2018
Que ganas de verla acabada!!!! Muy buen trabajo.
Subir
jdearriba
#420 por jdearriba el 01/06/2018
Gracias compañeros!

Dejo las medidas de profundidad de las cavidades:

Cavidad puente:
Profundidad total ~15,5mm
Profundidad intermedia ~5,8mm

Cavidad mástil:
Profundidad total ~17,2mm
Profundidad intermedia ~9,5mm

Un saludo!
