Construcción de una Les Paul Special '57 TV Yellow paso a paso

jdearriba
#289 por jdearriba el 11/04/2018
Gracias equipo!

Respecto a:
Andro escribió:
Haces por un lado el mastil, y por otro el diapasón, y los unes.. supongo que existen diferencias en tamaño en el ancho, con lo que una vez unidos, se ajustan.
Pero el hueco del zocalo del cuerpo union con mastil ya está terminado? no variara una vez ajustados mastil y diapasón ese hueco del cuerpo?? o como haces para que no varíe?


Todo esto viene más adelante, pero si se han respetado las medidas, el diapasón y el mástil son del mismo ancho, con lo que solo hay que pasar un poco de lija para dejar la unión del binding y la caoba del mástil suave sin aristas. El final del mástil y el hueco del cuerpo, no se tocan. De lo contrario de cargas el ajuste.

Más adelante vendrá todo esto....
Subir
2
jdearriba
#290 por jdearriba el 20/04/2018
A seguir se ha dicho que ya tocaba!

A por los marcadores.

index.php?controller=forum&action=view_attachment&attachment_id=111967

Tortoise como en las de antes....

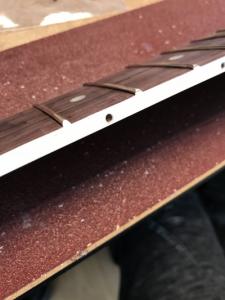

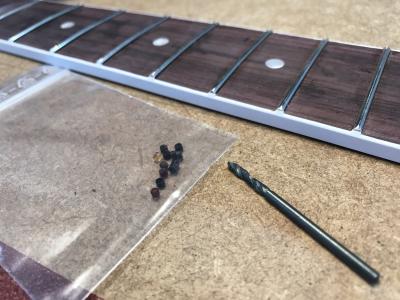

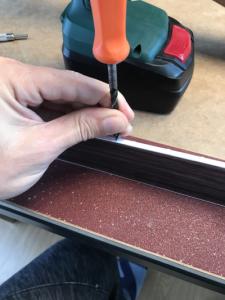

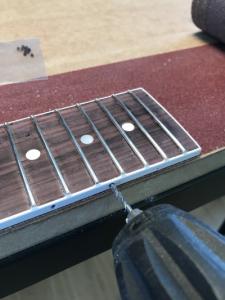

Marcando y taladrando (lo justo hasta llegar al palorrosa).

index.php?controller=forum&action=view_attachment&attachment_id=111968
index.php?controller=forum&action=view_attachment&attachment_id=111969
index.php?controller=forum&action=view_attachment&attachment_id=111970

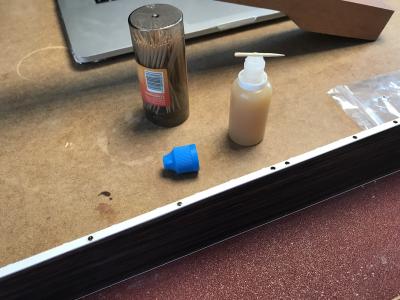

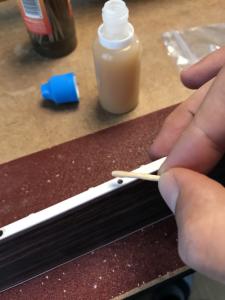

Cola de pescado.

index.php?controller=forum&action=view_attachment&attachment_id=111971
index.php?controller=forum&action=view_attachment&attachment_id=111972

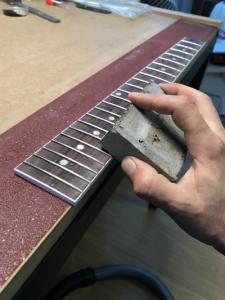

Una vez seco, un lijado suave para eliminar la cola de más e igualar, y un repaso final suavizando las aristas de los trastes para que luzca un desgaste propio de una guitarra de la época...

index.php?controller=forum&action=view_attachment&attachment_id=111973

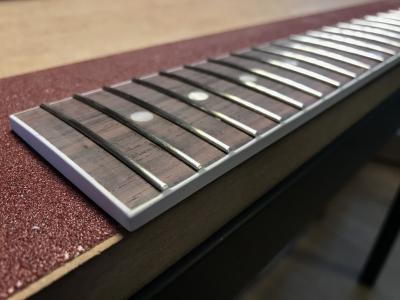

Ahora sí, diapasón terminado.

index.php?controller=forum&action=view_attachment&attachment_id=111974



.
Archivos adjuntos ( para descargar)
Subir
2
jdearriba
#291 por jdearriba el 20/04/2018
Turno de darle a la pala.

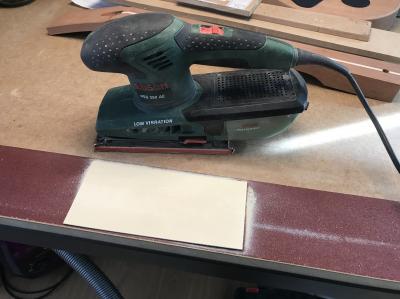

Primero, un lijado suave al veneer de acebo (el famoso holly venner de las antiguas Gibson). No mucho ya que con el lijado final lo bajaremos al espesor definitivo de 1mm.

index.php?controller=forum&action=view_attachment&attachment_id=111975

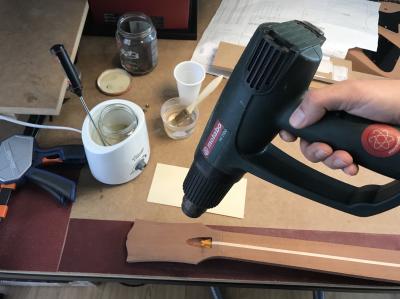

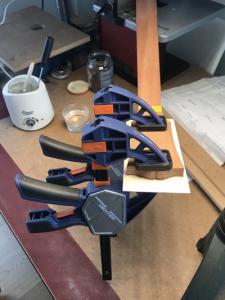

Preparamos la cola animal. Precalentamos la superficie y a andarse vivos que esta cola enfría rápido.

index.php?controller=forum&action=view_attachment&attachment_id=111976
index.php?controller=forum&action=view_attachment&attachment_id=111977

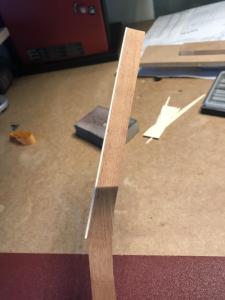

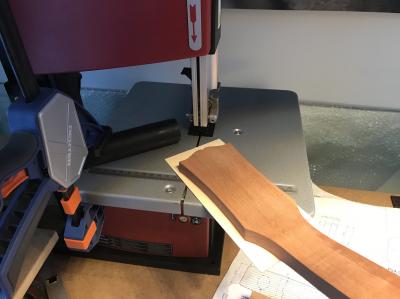

Tras dejar secar bien, recortamos sobrante, y repasamos con lija. El bigote con lima.

index.php?controller=forum&action=view_attachment&attachment_id=111978
index.php?controller=forum&action=view_attachment&attachment_id=111979
index.php?controller=forum&action=view_attachment&attachment_id=111980

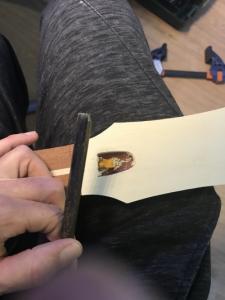

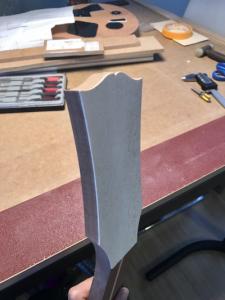

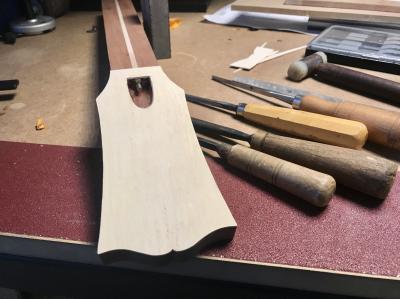

Abriendo el acceso del alma con gubia (mejor curva en U). Con cuidado ya que el acebo es muy fino y frágil y tiende a astillarse muy fácil.

index.php?controller=forum&action=view_attachment&attachment_id=111981
index.php?controller=forum&action=view_attachment&attachment_id=111982

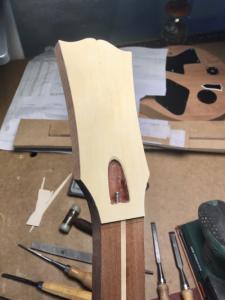

Un repaso con lija y listo :ok:

index.php?controller=forum&action=view_attachment&attachment_id=111984



.
Archivos adjuntos ( para descargar)
Subir
2
jdearriba
#292 por jdearriba el 20/04/2018
Después el logo de madreperla.

Aquí ha dado un pequeño giro el proyecto...

En el 57, hubo pequeños retoques estéticos en las Special respecto a las 56. La posición del logo en la pala, se elevó ligeramente, acercándose más a la estética actual de las palas Gibson.

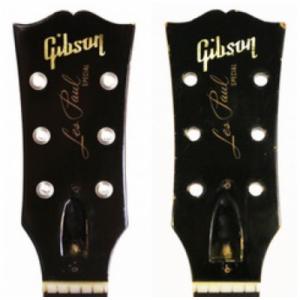

57 izq. vs 56 dch.

index.php?controller=forum&action=view_attachment&attachment_id=111985


La diferencia es muy pequeña, y en la foto no sé si se aprecia mucho, pero marca un antes y un después.

Tras darle muchas vueltas al tema, me gusta el aspecto más vintage del logo más abajo. Me recuerda al estilo de las primeras Gibson de los 50. Sumado a esto, que prácticamente la mayoría de fotos que he usado como referencia, eran de Specials del 56, la decisión queda tomada: oficialmente esta construcción pasa a ser una réplica de una Special 56 y no del 57! :super_icono:

Con un método algo rudimentario, calco en papel cebolla la silueta de la pala y posición del logo.

index.php?controller=forum&action=view_attachment&attachment_id=111986

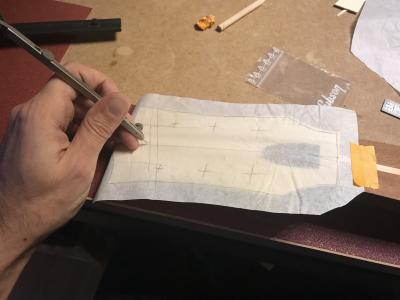

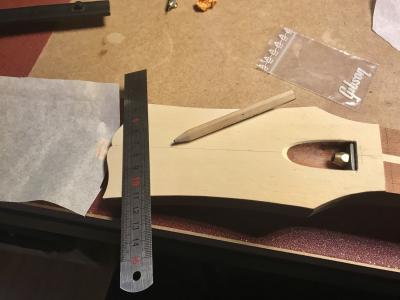

Traslado los puntos de referencia a la pala con la punta de un compás, y trazo la posición del logo sobre el veneer.

index.php?controller=forum&action=view_attachment&attachment_id=111987
index.php?controller=forum&action=view_attachment&attachment_id=111988

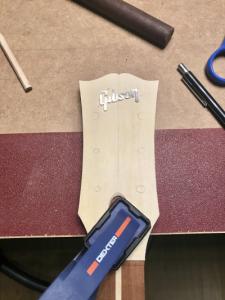

Finalmete, con el propio logo, dibujo la silueta.

index.php?controller=forum&action=view_attachment&attachment_id=111989

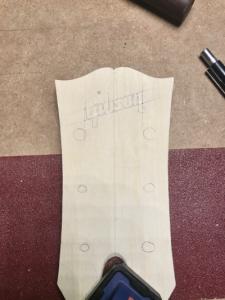

Así.

index.php?controller=forum&action=view_attachment&attachment_id=111990



.
Archivos adjuntos ( para descargar)
Subir
2
jdearriba
#293 por jdearriba el 20/04/2018

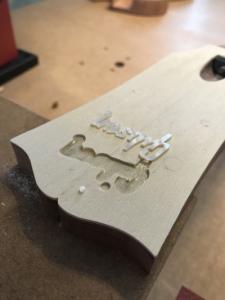

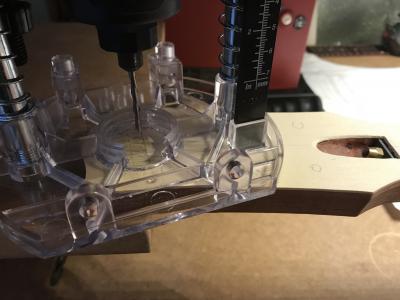

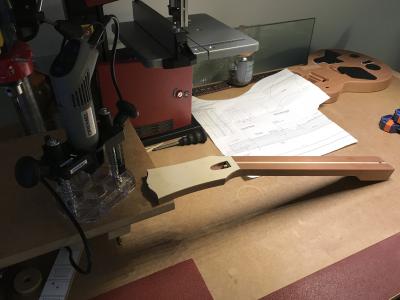

Mecanizando el alojamiento del logo.

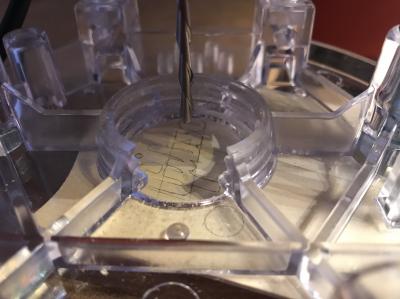

La profundidad justa para que el logo sobresalga alguna décima (necesaria para el lijado final más adelante...).

index.php?controller=forum&action=view_attachment&attachment_id=111991
index.php?controller=forum&action=view_attachment&attachment_id=111992
index.php?controller=forum&action=view_attachment&attachment_id=111993

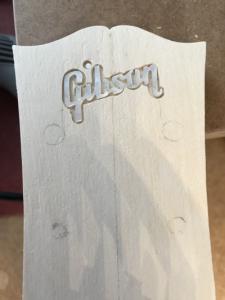

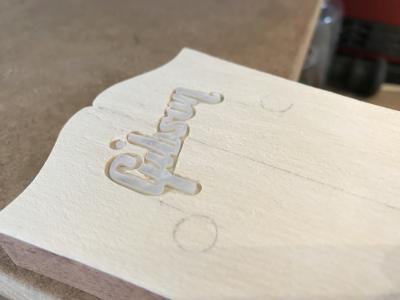

Y comprobamos que encaja.

index.php?controller=forum&action=view_attachment&attachment_id=111994
index.php?controller=forum&action=view_attachment&attachment_id=111995

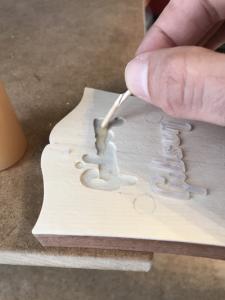

Calentamos un poco la cola de pescado para que esté bien líquida, y aplicamos solo un poco en la base del mecanizado. No queremos rellenar todavía, solo fijar el logo.

index.php?controller=forum&action=view_attachment&attachment_id=111996
index.php?controller=forum&action=view_attachment&attachment_id=112000
index.php?controller=forum&action=view_attachment&attachment_id=112001

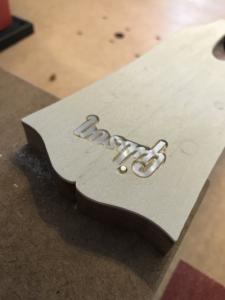

Así.

index.php?controller=forum&action=view_attachment&attachment_id=112002


.
Archivos adjuntos ( para descargar)
Subir
1
jdearriba
#294 por jdearriba el 20/04/2018

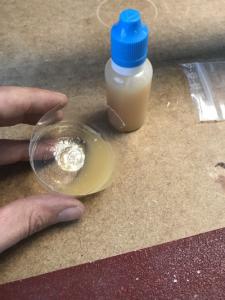

Para rellenar el logo, hoy día se utiliza resina epoxi negra. Para seguir con especificaciones originales, usaremos cola de pescado teñida con pigmento “negro de humo” o “negro de lámpara”. Es un pigmento que se obtiene por combustión, y lo venden en tiendas de arte o manualidades.

index.php?controller=forum&action=view_attachment&attachment_id=112003
index.php?controller=forum&action=view_attachment&attachment_id=112004

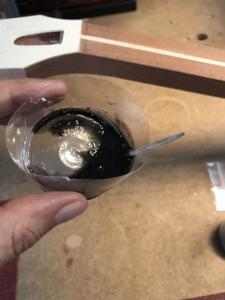

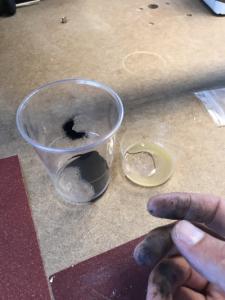

Calentamos la cola para que esté bien líquida (2segundos en el microondas, no más!), y le agregamos el pigmento.

index.php?controller=forum&action=view_attachment&attachment_id=112005
index.php?controller=forum&action=view_attachment&attachment_id=112006

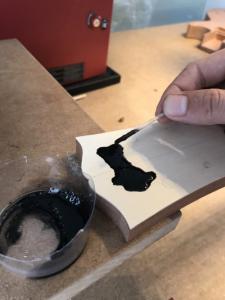

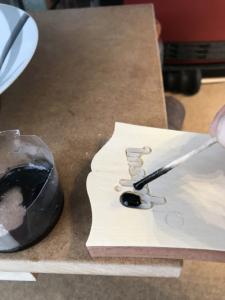

Una vez tenemos la mezcla, vamos rellenando los huecos con cuidado procurando no dejar burbujas atrapadas que al lijar asomarían como agujeros en un queso.

index.php?controller=forum&action=view_attachment&attachment_id=112007
index.php?controller=forum&action=view_attachment&attachment_id=112008

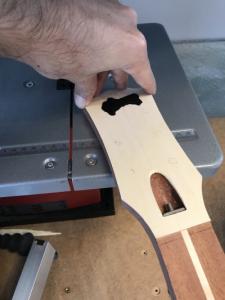

Apollo la pala sobre el plato de la lijadora, y le doy marcha un buen rato para que con las vibraciones (este máquina vibra un huevo...), las posibles burbujas atrapadas salgan a la superficie. La cola tiene que rellenar perfectamente el logo para que cuando lijemos quede perfecto.

index.php?controller=forum&action=view_attachment&attachment_id=112009



.
Archivos adjuntos ( para descargar)
Subir
2
barkly
#295 por barkly el 20/04/2018
Viendo este hilo me doy cuenta de que aún me queda muchísimo qué aprender...sigue así por favor!!! Ansioso estoy de que llegues a la pintura, pero paso a paso que vas muy bien.
Subir
piluca
#296 por piluca el 20/04/2018
Es Increible!!!! Que pasmosa facilidad para hacer las cosas...
Subir
jdearriba
#297 por jdearriba el 20/04/2018

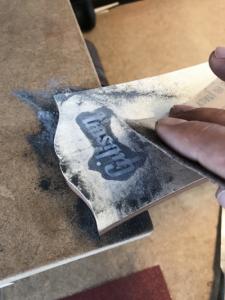

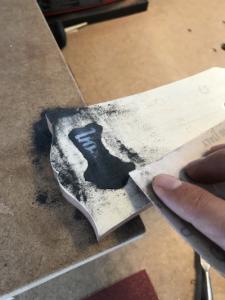

Tras dejar secar completamente, lijamos (ojo con el polvo de madreperla, hay que usar mascarilla).

index.php?controller=forum&action=view_attachment&attachment_id=112010


Y pese al cuidado, asoman mogollón de agujeritos por las burbujas atrapadas.

index.php?controller=forum&action=view_attachment&attachment_id=112011
index.php?controller=forum&action=view_attachment&attachment_id=112012

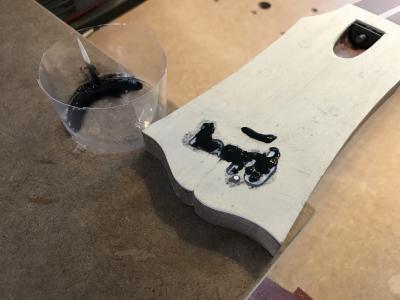

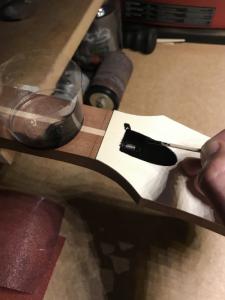

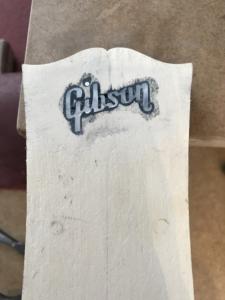

Volvemos a hacer la mezcla, y volvemos a rellenar. Aprobecho para cubrir el hueco del acceso al alma, y alguna endidura en el acebo para que al lijar, quede toda la pala como un plato.

index.php?controller=forum&action=view_attachment&attachment_id=112013
index.php?controller=forum&action=view_attachment&attachment_id=112014

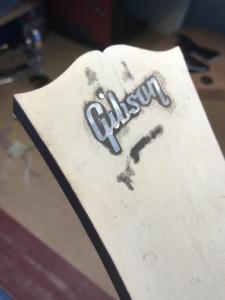

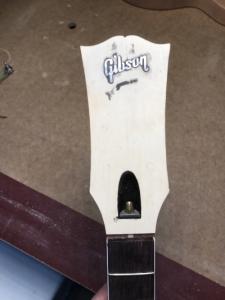

Tras secar y lijar nuevamente, ahora sí. Pala terminada! :okis:

index.php?controller=forum&action=view_attachment&attachment_id=112015
index.php?controller=forum&action=view_attachment&attachment_id=112016



.
Archivos adjuntos ( para descargar)
Subir
4
Moreno
#298 por Moreno el 20/04/2018
Brutal!! :sorprendido: Me he registrado por tu construcción!! Me gustaría saber de donde has sacado los "planos" para construir los jigs de Gil Yaron para el mástil. Yo estoy en proceso de construccion de una Les Paul Junior del 54 con los planos de Tom Barlet. Un saludo!!
Subir
jdearriba
#299 por jdearriba el 20/04/2018
Medidas del gig del mástil:

Base: 600x140x19 1pieza
Laterales interiores: 700x70x10 2piezas
Laterales exteriores: 700x100x10 2piezas
Taco interior: 290x120x19 1pieza
Patas: 140x28x19 2piezas

Gracias a todos!
