jdearriba
#306 por jdearriba el 27/04/2018
Muchas gracias nuevamente a todos por los comentarios! Me alegro de que la gente se esté animando con sus propios DIY o que simplemente se esté inscribiendo por este hilo... :ok: GRACIAS equipo y ánimo con esos proyectos! :brindis:

Seguimos...

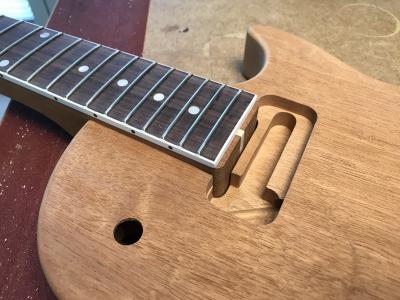

El siguiente paso ha sido rematar la terminación del mástil en la cavidad de la pastilla.

index.php?controller=forum&action=view_attachment&attachment_id=112200

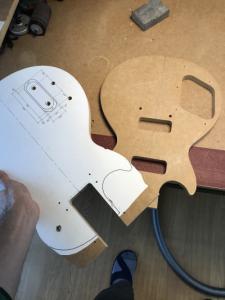

Para salvar la altura del mástil sobre el cuerpo, primero hay que rebajarle el hueco a las plantillas.

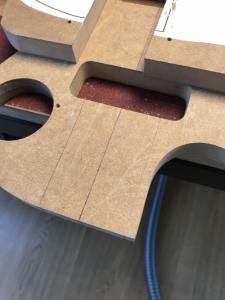

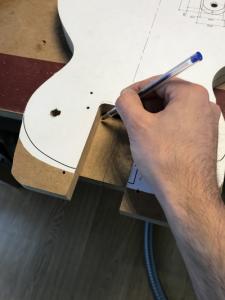

Dibujando el hueco del tenon en la plantilla de las cavidades principales de las pastillas.

index.php?controller=forum&action=view_attachment&attachment_id=112201
index.php?controller=forum&action=view_attachment&attachment_id=112202
index.php?controller=forum&action=view_attachment&attachment_id=112203

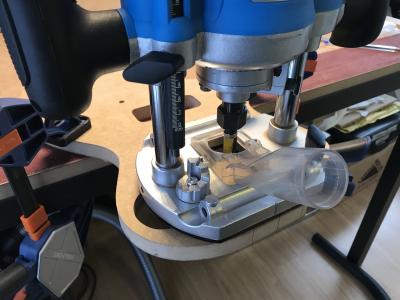

Mecanizando el rebaje.

index.php?controller=forum&action=view_attachment&attachment_id=112204
index.php?controller=forum&action=view_attachment&attachment_id=112205

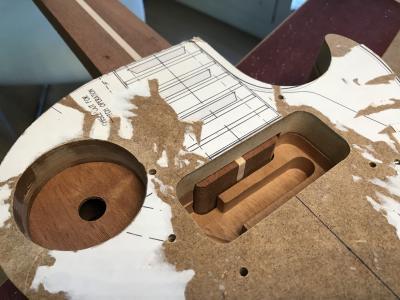

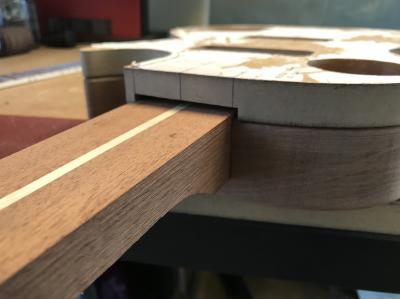

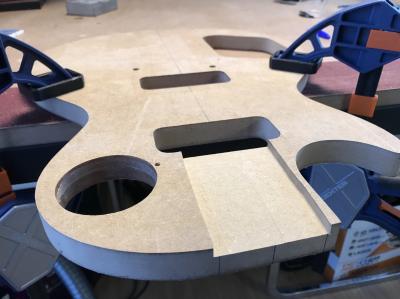

Comprobando que la profundidad del rebaje es suficiente para librar la altura del mástil.

index.php?controller=forum&action=view_attachment&attachment_id=112206
index.php?controller=forum&action=view_attachment&attachment_id=112207

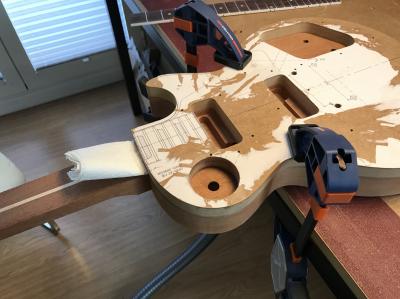

Fijamos firme todo, y fresadora.

index.php?controller=forum&action=view_attachment&attachment_id=112208

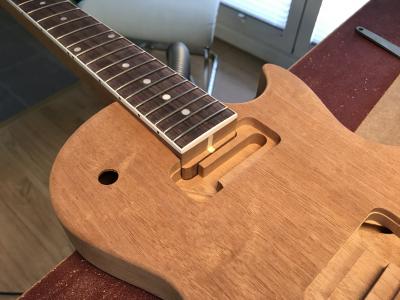

Así.

index.php?controller=forum&action=view_attachment&attachment_id=112209

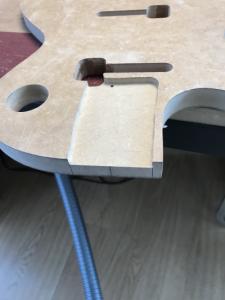

Repetimos lo mismo con la segunda plantilla.

index.php?controller=forum&action=view_attachment&attachment_id=112210

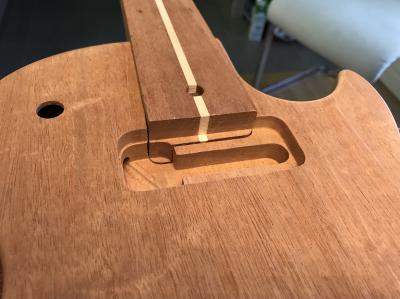

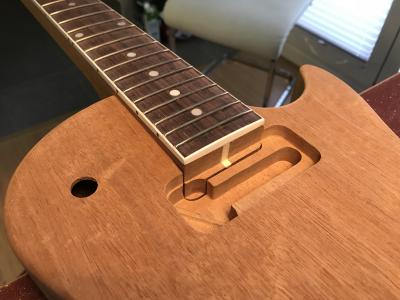

Y terminación lista!

index.php?controller=forum&action=view_attachment&attachment_id=112211
index.php?controller=forum&action=view_attachment&attachment_id=112212

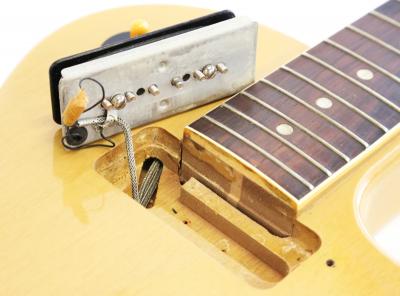

Analizando en detalle todas las fotos que recopilé, deduzco que posiblemente esta operación se realizaba realmente con el mástil y diapasón ya encolados al cuerpo.
index.php?controller=forum&action=view_attachment&attachment_id=112213
Lo más probable de hecho, es que se mecanizaran las cavidades de las pastillas con el ensamblado hecho.

Yo he seguido mi propio orden, y las cavidades las hice sobre el cuerpo desnudo para no tener que rebajar las plantillas y andar cómodo con las mismas. Con la terminación del mástil, he preferido hacerlo también antes de encolarlo al cuerpo y sin el diapasón pegado para rebajar lo mínimo las plantillas y poder reutilizarla para futuros proyectos.

En cualquier caso, espero que Ted McCarty me perdone :deniro:
