Construcción de una Les Paul Special '57 TV Yellow paso a paso

jdearriba
#313 por jdearriba hace 3 semanas
A este paso, y con la última (que se veía venir) sobre Gibson, estoy por hablar con HBO y venderles el hilo...

Gracias a todos por los comentarios equipo! :brindis: Estos días le he metido un buen meneo a la Special, y para fortuna de Iose ;), pronto váis a ver cómo “coser” unas P90 en una vieja Sigma...
Subir
3
EricSilver92
#314 por EricSilver92 hace 3 semanas
Estoy con ganas de ver como sigue, hasta ahora un esplendido trabajo y muy meticuloso!

Mucho ánimo, pronto te veo montando tu propio taller de Lutheria y construcción de guitarras jajaja
Subir
Moreno
#315 por Moreno hace 3 semanas
Por mi parte tengo ganas ya de ver como haces las P90....... Un saludo!
Subir
jdearriba
#316 por jdearriba hace 3 semanas
Lo del taller suena bien elkapo69, yo por si a caso, sigo echando el euromillón... ;)

Gracias compañeros, nuevos avances:

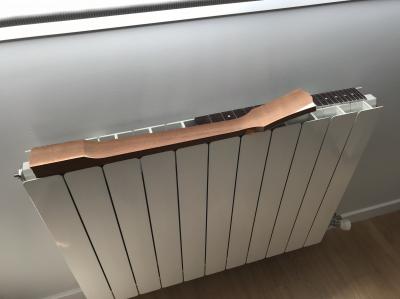

Encolado del diapasón al mástil. Mientras se funde la cola, precalentando el mástil y el diapasón sobre el radiador a tope.

index.php?controller=forum&action=view_attachment&attachment_id=112358


Siguiendo el consejo de Gil Yaron, le agrego un poco de sal a la mezcla para retardar ligeramente el secado.

index.php?controller=forum&action=view_attachment&attachment_id=112359

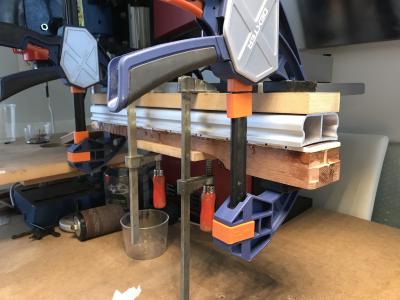

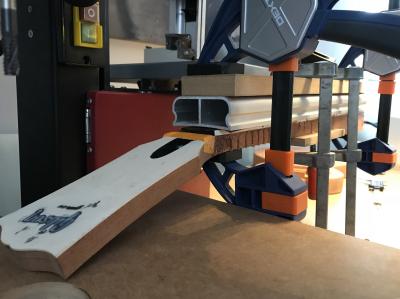

Aconsejo tener las sargentas y todo a mano, y ensayar antes los movimientos, por que la cola se enfría super rápido. No tengo fotos porque faltan manos para hacerlo bien y rápido, pero aquí con las sargentas ya puestas.


index.php?controller=forum&action=view_attachment&attachment_id=112360
index.php?controller=forum&action=view_attachment&attachment_id=112361

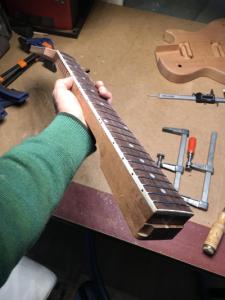

Tras dejar secar toda la noche, encolado listo.

index.php?controller=forum&action=view_attachment&attachment_id=112362


.
Archivos adjuntos ( para descargar)
Subir
3
ValZack
#317 por ValZack hace 3 semanas
deberías postularte para master builder de gibson, con esa calidad de trabajo que realizas...
Subir
jdearriba
#318 por jdearriba hace 3 semanas
Toca darle forma el mástil.

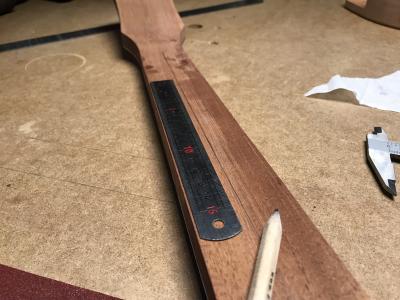

Trazamos primero la línea o eje central.

index.php?controller=forum&action=view_attachment&attachment_id=112363

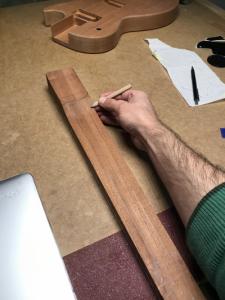

Después, varias paralelas para tener referencias, y la forma del zoque y la terminación de la pala.

index.php?controller=forum&action=view_attachment&attachment_id=112364

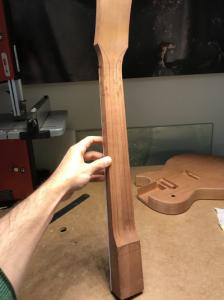

Así.

index.php?controller=forum&action=view_attachment&attachment_id=112365

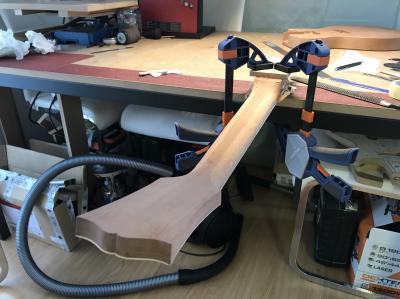

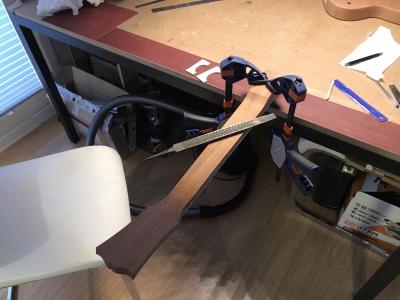

Sujetamos bien el mástil, y a darle a la escofina.

index.php?controller=forum&action=view_attachment&attachment_id=112366
index.php?controller=forum&action=view_attachment&attachment_id=112367
index.php?controller=forum&action=view_attachment&attachment_id=112368


Siguiendo las líneas como referencia, y dejando la línea central intacta, ya que ésta garantiza que el mástil sea plano en toda su longitud.

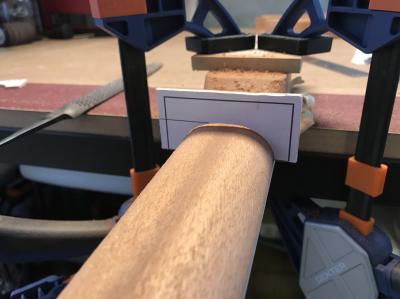

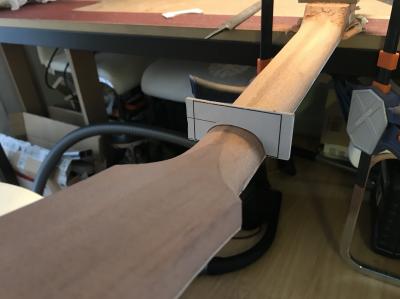

Comprobando con las plantillas.

index.php?controller=forum&action=view_attachment&attachment_id=112369
index.php?controller=forum&action=view_attachment&attachment_id=112370

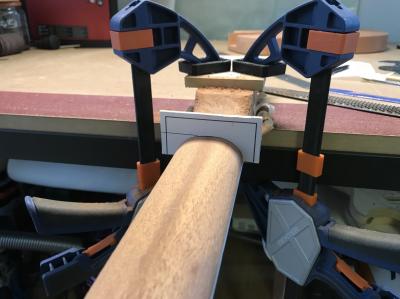

Un poco más en la parte final...

index.php?controller=forum&action=view_attachment&attachment_id=112371

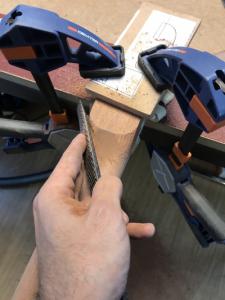

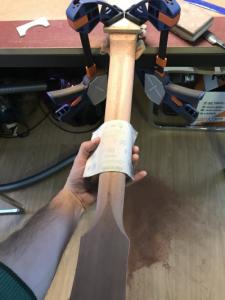

Lija, forma del zoque, y más lija.

index.php?controller=forum&action=view_attachment&attachment_id=112372
index.php?controller=forum&action=view_attachment&attachment_id=112373

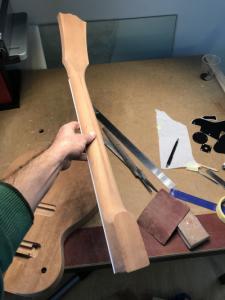

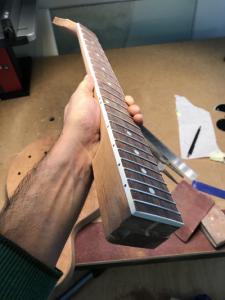

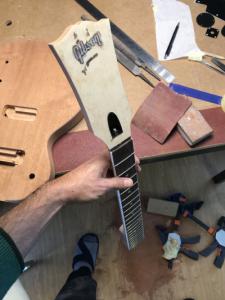

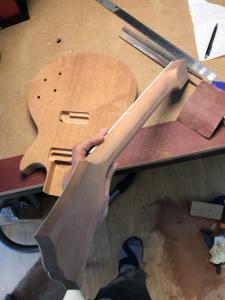

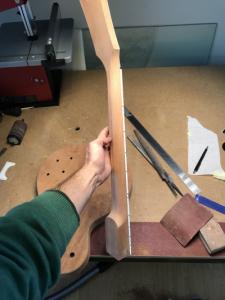

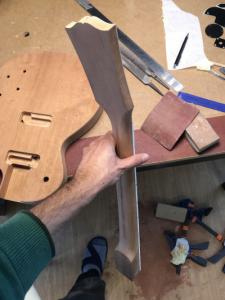

A falta de retoques, mástil terminado.


index.php?controller=forum&action=view_attachment&attachment_id=112374
index.php?controller=forum&action=view_attachment&attachment_id=112375
index.php?controller=forum&action=view_attachment&attachment_id=112376
index.php?controller=forum&action=view_attachment&attachment_id=112377
index.php?controller=forum&action=view_attachment&attachment_id=112378
index.php?controller=forum&action=view_attachment&attachment_id=112379

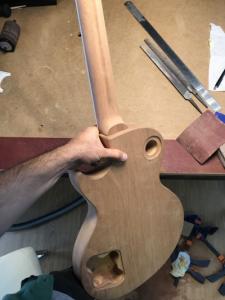

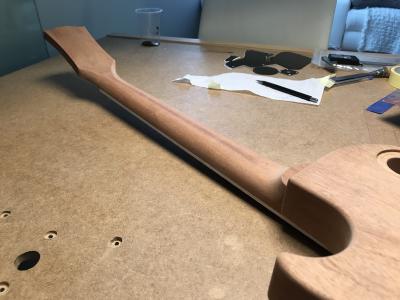

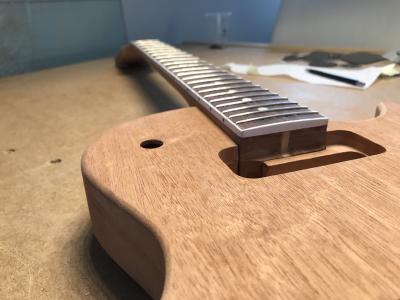

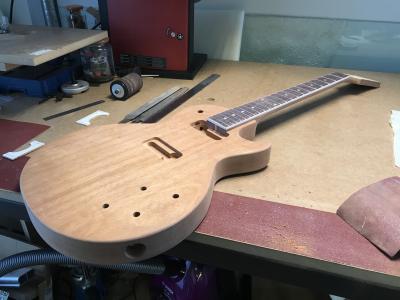

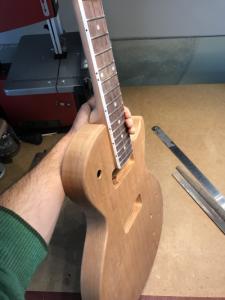

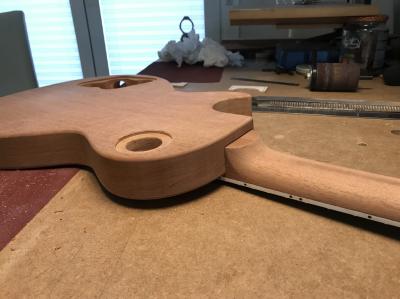

Sin duda la parte que más he disfrutado... Creo que cuando he visto el mástil terminado, he empezado a ser consciente de la que estoy liando.... :mrgreen:

index.php?controller=forum&action=view_attachment&attachment_id=112380
index.php?controller=forum&action=view_attachment&attachment_id=112381
index.php?controller=forum&action=view_attachment&attachment_id=112382
index.php?controller=forum&action=view_attachment&attachment_id=112383
index.php?controller=forum&action=view_attachment&attachment_id=112384
index.php?controller=forum&action=view_attachment&attachment_id=112385


Que no se diga que cuelgo pocas fotos....



;)



.
Archivos adjuntos ( para descargar)
Subir
7
jdearriba
#319 por jdearriba hace 3 semanas
ValZack escribió:
deberías postularte para master builder de gibson...
Con lo enfermizo que soy con los puñeteros detalles, seguro que me acababan echando a la calle por no serles rentable...!
Subir
2
Moreno
#320 por Moreno hace 3 semanas
Impresionante trabajo, ansioso de ver como acaba. Felicitaciones, eres un crack!! Un saludo!!
Subir
Allmanzor
#321 por Allmanzor hace 3 semanas
Nunca sobran fotos. Maravilloso lijado del mástil. Ya va tomando forma. Poner el mástil a la guitarra, nada más para las fotos, ¿no fue un momento trascendente para ti ? :)
Subir
Oldjon
#322 por Oldjon hace 2 semanas
No tiene nada de mérito lo que estás haciendo!!! La guitarra siempre ha estado ahí entre madera que sobra que muy facilmente estás retirando... :santo: :santo: :santo:

Ahora en serio: felicidades por tu paciencia y pedagogía a la hora de enfrentar un proyecto :bien:
Subir
XARLANGAS
#323 por XARLANGAS hace 2 semanas
simplemente flipante...esto si que es una auténtica Custom Shop ! Menuda preciosidad :jenna:
Subir
Señor Estaca
#324 por Señor Estaca hace 2 semanas
Menudo arte tienes jdearriba
Subir
