Construcción de una Les Paul Special '57 TV Yellow paso a paso

jdearriba
#337 por jdearriba el 11/05/2018
Para terminar, los postes para el puente.

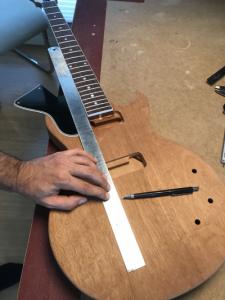

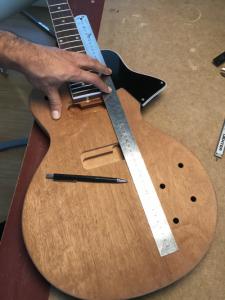

Con una regla larga, trazamos las líneas externas que vienen del mástil, ya que éstas nos van a indicar cual es el centro.

index.php?controller=forum&action=view_attachment&attachment_id=112661
index.php?controller=forum&action=view_attachment&attachment_id=112662

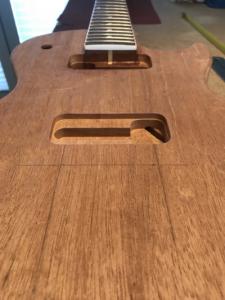

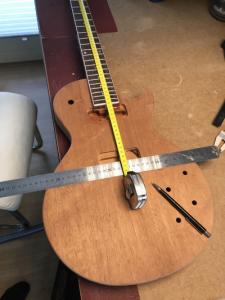

Buscando la línea al centro del puente (unos 627mm desde la cejuela).

index.php?controller=forum&action=view_attachment&attachment_id=112663
index.php?controller=forum&action=view_attachment&attachment_id=112664

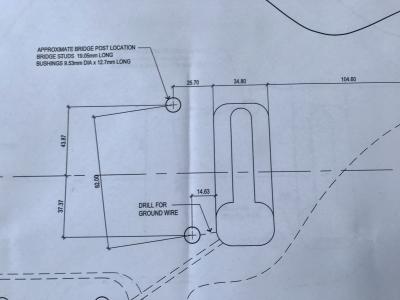

Sobre este patrón como base, ahora trazamos el punto de los postes.

index.php?controller=forum&action=view_attachment&attachment_id=112665

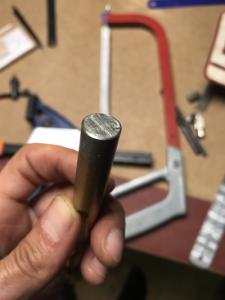

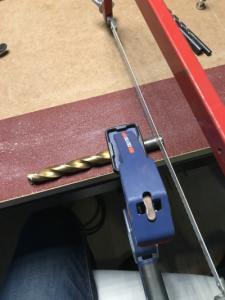

Monto la broca, y como es demasiado larga, no me entra el cuerpo entre ésta y el plato del taladro. Así que toca comerle un cacho y recortarla :oops2:

index.php?controller=forum&action=view_attachment&attachment_id=112666
index.php?controller=forum&action=view_attachment&attachment_id=112667

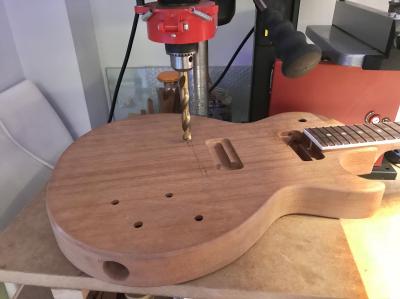

Ahora sí.

index.php?controller=forum&action=view_attachment&attachment_id=112668

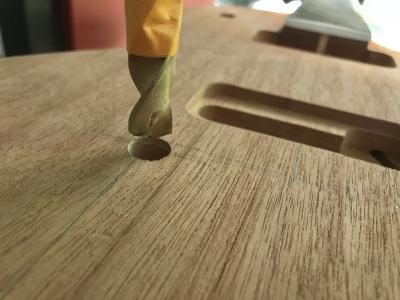

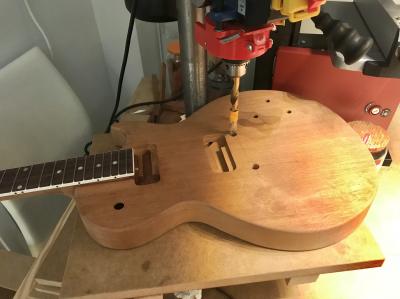

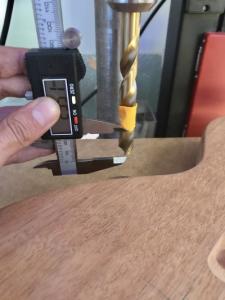

Con cuidado de no descentrarnos, y delimitando la profundidad con cinta para parar a tiempo, hacemos los taladros.

index.php?controller=forum&action=view_attachment&attachment_id=112669
index.php?controller=forum&action=view_attachment&attachment_id=112670
index.php?controller=forum&action=view_attachment&attachment_id=112671

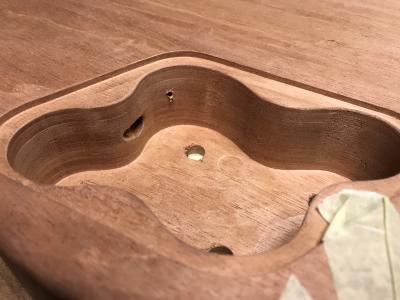

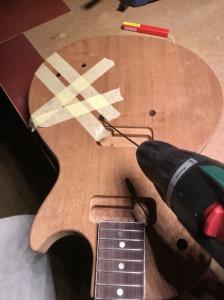

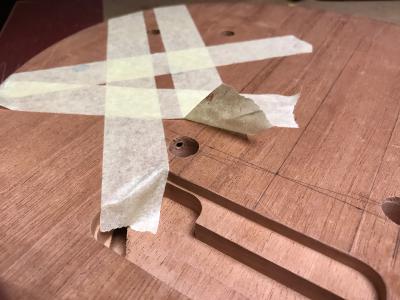

Con una broca finita, le hacemos el orificio para el alambre de la tierra.

index.php?controller=forum&action=view_attachment&attachment_id=112672
index.php?controller=forum&action=view_attachment&attachment_id=112673
index.php?controller=forum&action=view_attachment&attachment_id=112674

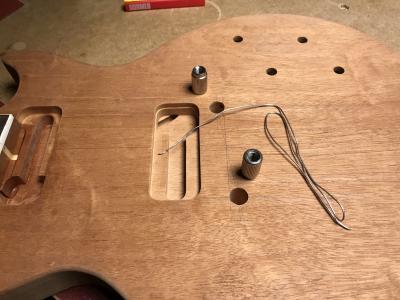

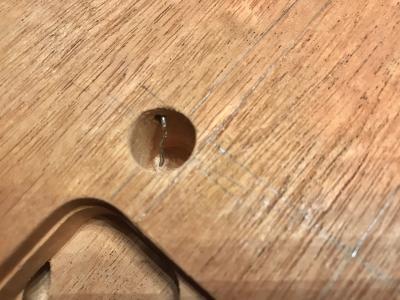

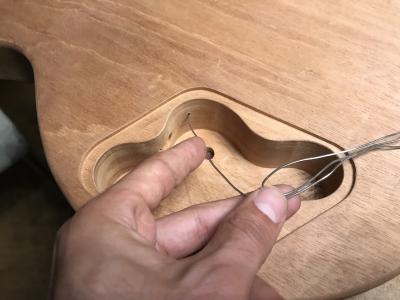

Desde la cavidad, pasamos el alambre hasta que asome 1-1,5 cm, y lo doblamos hacia el interior.

index.php?controller=forum&action=view_attachment&attachment_id=112675
index.php?controller=forum&action=view_attachment&attachment_id=112676
index.php?controller=forum&action=view_attachment&attachment_id=112677

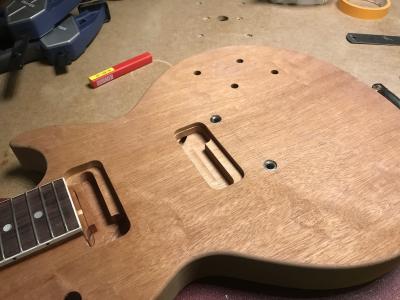

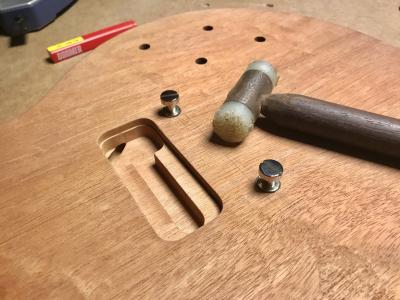

Con la maza de goma, insertamos los bushings, hasta que queden un pelo más hundidos que la caoba.

index.php?controller=forum&action=view_attachment&attachment_id=112678
index.php?controller=forum&action=view_attachment&attachment_id=112679

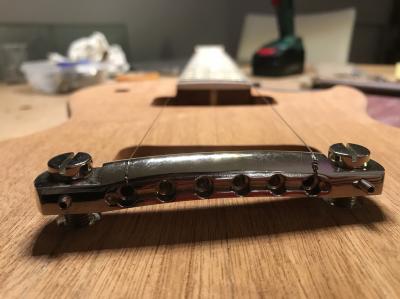

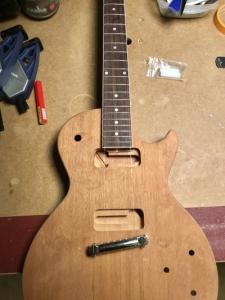

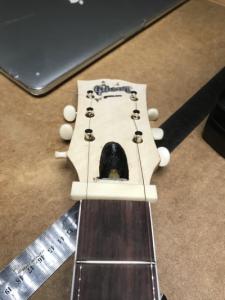

Y comprobamos (cruzando dedos...) que hemos posicionado correctamente el puente, montando las cuerdas exteriores como referencia.

index.php?controller=forum&action=view_attachment&attachment_id=112680
index.php?controller=forum&action=view_attachment&attachment_id=112681
index.php?controller=forum&action=view_attachment&attachment_id=112682

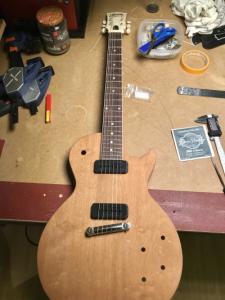

La encordamos entera, y ya podemos dormir tranquilos :si:

index.php?controller=forum&action=view_attachment&attachment_id=112683



.
Archivos adjuntos ( para descargar)
Subir
4
Thorin
#338 por Thorin el 11/05/2018
Eso ya es una guitarra!!!


Salud!!
Subir
feredes
#339 por feredes el 11/05/2018
:aplausos: :aplausos: :babeando:

Es un placer seguir está construcción, otras veces estaba deseando ver la guitarra acabada pero con está el placer está en el camino.

Un saludo
Subir
Moreno
#340 por Moreno el 11/05/2018
El alambre que usas para la masa del puente la unirás a todos los potenciometros como en todas las Vintage? Es alambre normal y corriente? veo que pones los postes del puente antes del acabado, los dejas puestos y los tapas con cinta de carrocero o los quitas antes de empezar con el acabado? Disculpa tanta pregunta!! Un saludo!!
Subir
still29
#341 por still29 el 11/05/2018
:palmas2: niquelao! :yahoo:
Subir
Allmanzor
#342 por Allmanzor el 11/05/2018
Momentazo el del encolado del mástil.
¿Intuyo que se te olvidó hacer los agujeros para las clavijas en la pala antes de unir el mástil? :)
Subir
prophesy
#343 por prophesy el 12/05/2018
Eso ya tiene forma! Que ganas de verla acabada...
Subir
jdearriba
#344 por jdearriba el 14/05/2018
Gracias compañeros. Respecto a las preguntas, veo que hay ganas de adelantarse ;) pero todo eso ya vendrá más adelante.

Cejilla de nylon 6/6.

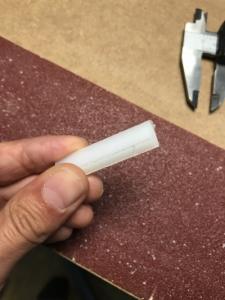

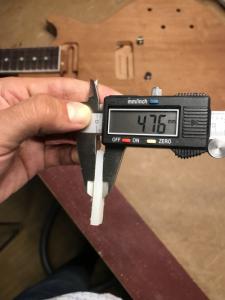

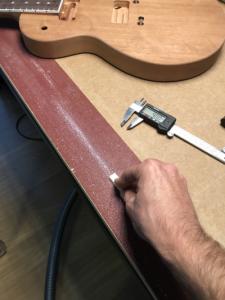

Regruesando.

index.php?controller=forum&action=view_attachment&attachment_id=112782
index.php?controller=forum&action=view_attachment&attachment_id=112783
index.php?controller=forum&action=view_attachment&attachment_id=112784

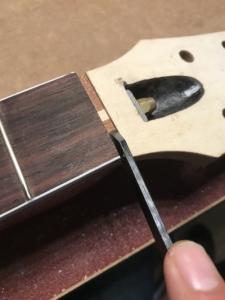

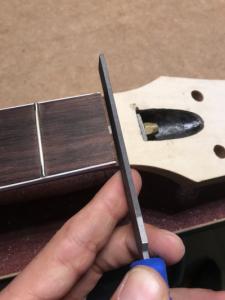

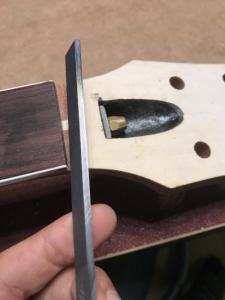

Limpiando el alojamiento para recibir la cejilla.

index.php?controller=forum&action=view_attachment&attachment_id=112785
index.php?controller=forum&action=view_attachment&attachment_id=112786
index.php?controller=forum&action=view_attachment&attachment_id=112787

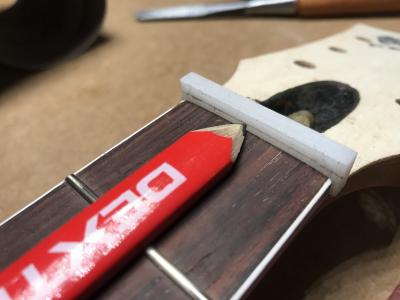

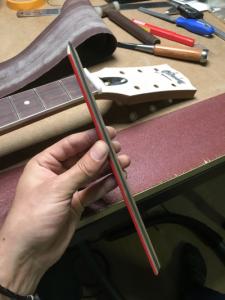

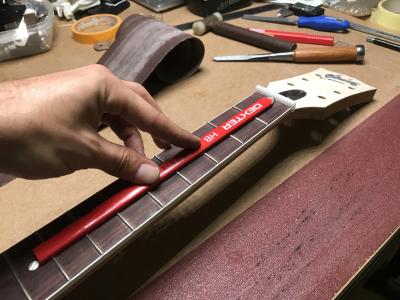

Con un lápiz lijado hasta la mitad, trazando la altura de los trastes (esto nos marcará una referencia visual del punto de no retorno a la hora de hacer los surcos), y los límites laterales.

index.php?controller=forum&action=view_attachment&attachment_id=112788
index.php?controller=forum&action=view_attachment&attachment_id=112789
index.php?controller=forum&action=view_attachment&attachment_id=112790

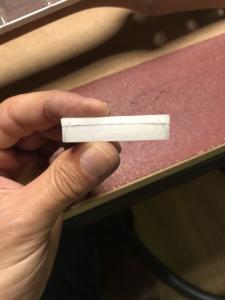

Así.

index.php?controller=forum&action=view_attachment&attachment_id=112791




.
Archivos adjuntos ( para descargar)
Subir
2
jdearriba
#345 por jdearriba el 14/05/2018

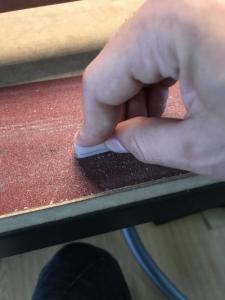

Un primer lijado para comenzar poco a poco a darle forma.

index.php?controller=forum&action=view_attachment&attachment_id=112793

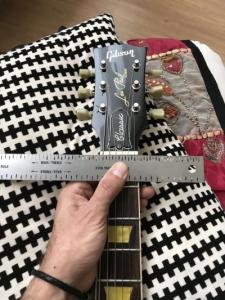

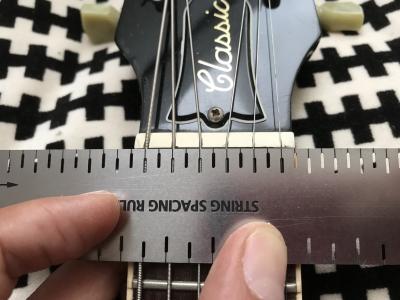

Para la distancia entre ranuras, utilizo como referencia la Classic. Con la regla de ranuras, se va desplazando la regla hasta que el espaciado coincide.

index.php?controller=forum&action=view_attachment&attachment_id=112794
index.php?controller=forum&action=view_attachment&attachment_id=112795

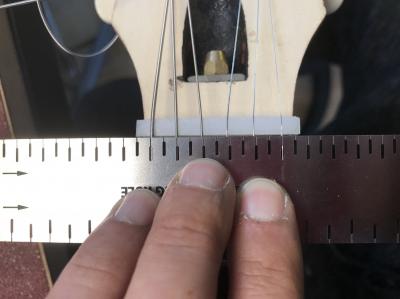

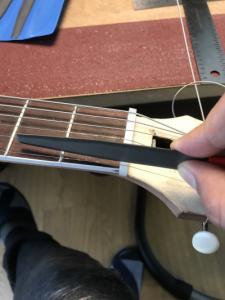

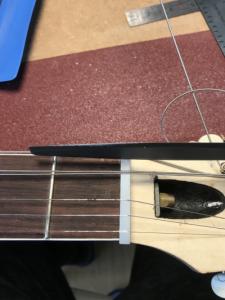

Teniendo el espaciado definido, lo trasladamos a la cejilla, y empezamos por las dos cuerdas más alejadas.

index.php?controller=forum&action=view_attachment&attachment_id=112796
index.php?controller=forum&action=view_attachment&attachment_id=112797
index.php?controller=forum&action=view_attachment&attachment_id=112798
index.php?controller=forum&action=view_attachment&attachment_id=112799

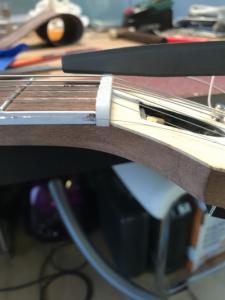

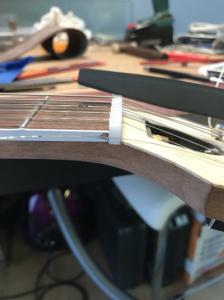

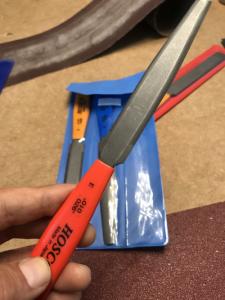

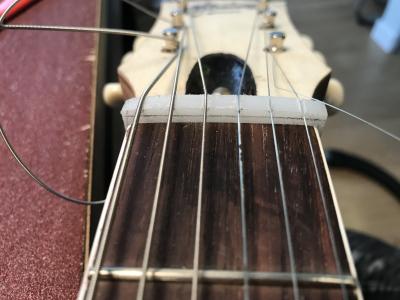

Despues el resto de cuerdas. La lima hay que atacarla en horizontal primero, y darle caída hacia la pala.

index.php?controller=forum&action=view_attachment&attachment_id=112800
index.php?controller=forum&action=view_attachment&attachment_id=112802
index.php?controller=forum&action=view_attachment&attachment_id=112803

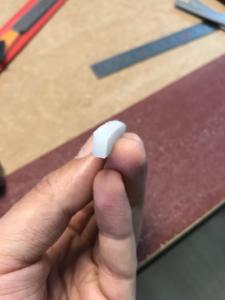

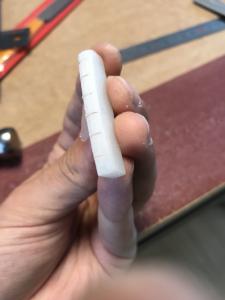

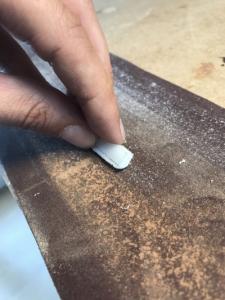

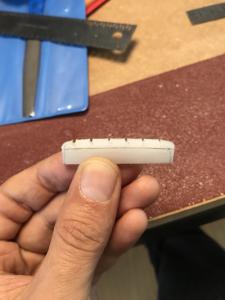

Con la primera incursión de los surcos hecha, seguimos dando forma a la cejilla.

index.php?controller=forum&action=view_attachment&attachment_id=112804
index.php?controller=forum&action=view_attachment&attachment_id=112805
index.php?controller=forum&action=view_attachment&attachment_id=112806
index.php?controller=forum&action=view_attachment&attachment_id=112807



.
Archivos adjuntos ( para descargar)
Subir
3
jdearriba
#346 por jdearriba el 14/05/2018

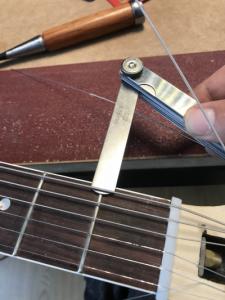

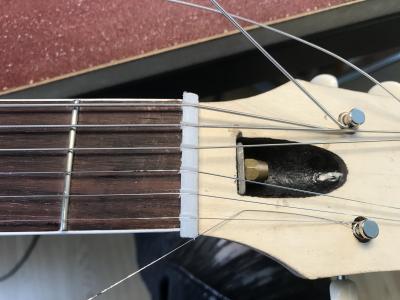

Seguimos profundizando los surcos comprobando la altura cada cierto tiempo pulsando la cuerda en el primer traste. Como primera referencia, he utilizado una cala de .022 en las entorchadas, y .020 en las lisas. Se va limando hasta que la cala quede justa entre la cuerda y el primer traste.

index.php?controller=forum&action=view_attachment&attachment_id=112808
index.php?controller=forum&action=view_attachment&attachment_id=112809

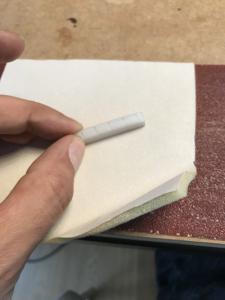

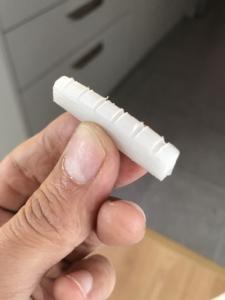

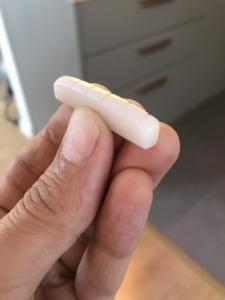

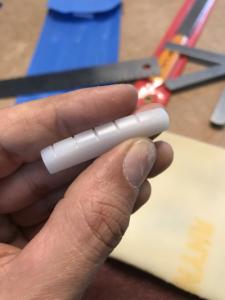

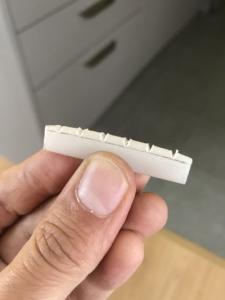

Una vez lista, terminamos de dar forma con lija cada vez más fina, y un pulido final.

index.php?controller=forum&action=view_attachment&attachment_id=112810
index.php?controller=forum&action=view_attachment&attachment_id=112811
index.php?controller=forum&action=view_attachment&attachment_id=112812
index.php?controller=forum&action=view_attachment&attachment_id=112813
index.php?controller=forum&action=view_attachment&attachment_id=112814

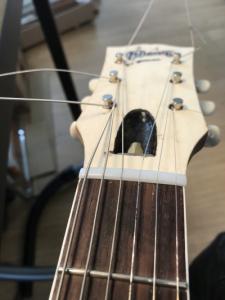

Una vez encordada, quedan todavía un pelín altas las cuerdas, por lo que termino de rebajar comprobando la acción al tacto.

Una vez retocada, queda perfecta con una acción bajita.

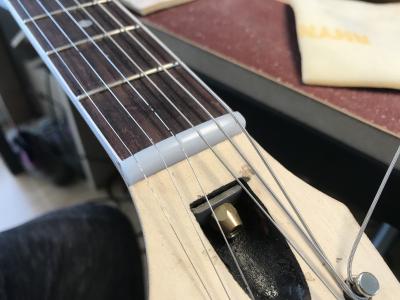

Cejilla viejuna de nylon 6/6 lista!

index.php?controller=forum&action=view_attachment&attachment_id=112815

index.php?controller=forum&action=view_attachment&attachment_id=112816



.
Archivos adjuntos ( para descargar)
Subir
3
Alexis
#347 por Alexis el 14/05/2018
Porque una cejilla de nylon y no de hueso?
Subir
Allmanzor
#348 por Allmanzor el 14/05/2018
Alexis escribió:
Porque una cejilla de nylon y no de hueso?


El autor te contestará mejor, pero creo que hay demasiado mito en el hueso... Aparte de que la está haciendo con todos los detalles de la época, y creo que el nylon era lo que llevaba ésta.
