Liándome la Junior a la cabeza

Alberto
#1 por Alberto el 31/01/2019
Hola,

después de haber pasado el último año siguiendo el hilo de jdearriba para la construcción de su Special y dado que soy culo inquieto, decidí seguir su hilo y tomarlo como una guía casi paso a paso. Llevaba ya unos años con la idea en la cabeza, ya tenía los planos hacía bastante, aunque hasta este verano que se alinearon los astros no lo tomé en serio: se acababa el hilo de jdearriba que respondía muchas de las dudas que tenía con el tema de pintura y hueco del alma, además de la publicación de algunos anuncios de caoba de Honduras (Brasil) en el foro.

El tema de caoba brasileña o africana a mí realmente me da bastante igual, sobre todo después de leer en el primer post de Gil Yaron que la Burst del 59 a la que tuvo acceso para hacer su réplica estaba muy seguro que era de caoba africana; pero los anuncios salían muy bien de precio así que escogí hacerlo de esta manera

Al final me he juntado con lo suficiente como para hacer 5 cuerpos y 5 mástiles, así que he empezado con el cuerpo menos bonico que había porque nunca he trabajado la madera con este nivel de precisión en el uso de herramientas. Para la primera vez no iba a coger la mejor pieza de las que he consguido :D

Ya digo, voy a hacer prácticamente lo mismo que jdearriba, Gil Yaron, y demás hilos que he ido recopilando a lo largo de estos 3 años desde que se plantó en mi mente la idea. Mi idea no era hacer una Les Paul, si no otro tipo de guitarra por la que babeo, pero para hacer la primera es lo mejor dado la cantidad de información que hay para contrastar y su veracidad.

Voy a empezar con una Junior ya que desde hace 10 años es la guitarra con la que toco. La que yo tengo es de 2009, de las que aún tenían diapasón de palorrosa, de hecho, la que yo quería comprar era la del acabado en blanco porque tenía el iapasón de ébano, pero después de esperar meses a que estuviera disponible, compré el acabado sunburst. Sus características aquí:

http://archive.gibson.com/en-us/divisions/gibson%20usa/products/lespaul/junior/

He tenido también la Junior de la Custom Shop, totalmente fiel a la original y la acabé vendieno ya que el sonido de la que me compré nueva me encandilaba más. Al ser la guitarra que más conozco y lo "simple " que es hacerla, he empezado con la susodicha.

Aún me queda mucho por hacer, material y hardware por comprar, por lo que esto puede que se haga bastante largo, que las herramientas no son nada baratas.

Mi intención no es de enseñar a nadie, ya que sé lo justo; es decir, lo necesario como para llevar a cabo esta hazaña pero no como para aconsejar a nadie nada. En mi mente lo tengo todo estructurado ya aunque cualquier comentario y consejo será de gran ayuda. De hecho el hilo lo abro para meterme presión para no tirarme media vida haciéndola, ya que tengo una pachorra increíble.

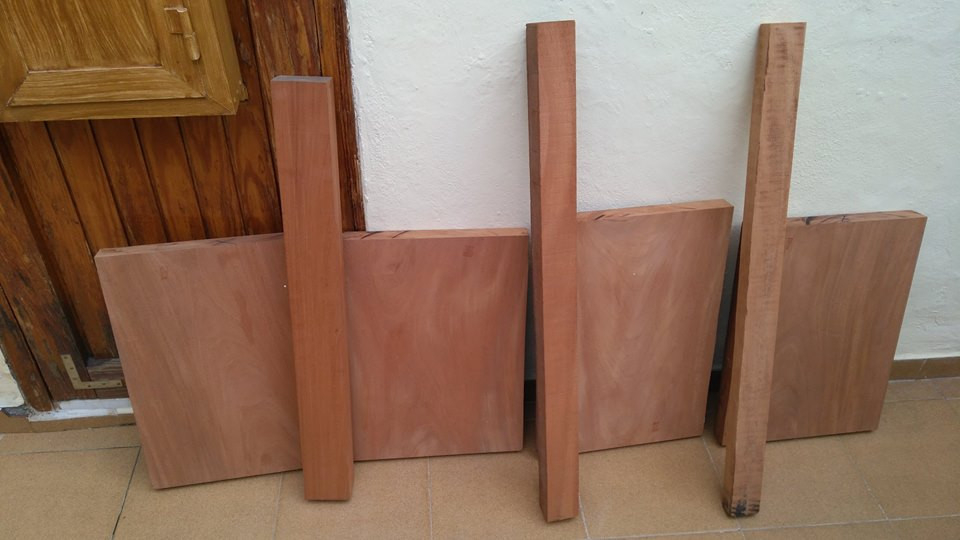

De momento dejo unas fotos de los corchos, falta uno porque el cuerpo ya lo tengo hecho a falta de fresar las cavidades, hace 3 semanas que no hago nada, y hasta el 12 no volveré a ponerme a ello así que iré publicando lo que tengo ya hecho. No voy a ser histéricamente correcto, aviso :)

Un saludo.


Aquí dejo la bibliografía:

https://www.guitarristas.info/foros/construccion-les-paul-special-57-tv-yellow-paso-paso/290927

http://www.tdpri.com/threads/1959-les-paul-build.194271/

http://www.mylespaul.com/threads/mlp-bartlett-build.123788/
Subir
2
toni diaz
#2 por toni diaz el 31/01/2019
Nunca son bastantes junior, me quedo por aqui de mirón
Subir
jonrri
#3 por jonrri el 31/01/2019
Otro que se queda.
Yo tambien tengo un proyecto de junior para construir, aunque yo si quiero ser historicamente correcto.
Venga, ánimo que ya has dado el paso mas grande....
Subir
telestrato
#4 por telestrato el 31/01/2019
Yo también tomaré asiento y estaré atento.
Una sugerencia si que te voy a proponer, si me lo permites:
Empieza con el mejor material que tengas, seguramente, ésta será la vez que mas atención, dedicación y precisión pongas en realizar el trabajo.
Las siguientes guitarras que hagas, es cuándo cometerás más errores, porque irás más confiado.

Mucho ánimo y mucha suerte tío.
Subir
telestrato
#5 por telestrato el 31/01/2019
Ah, y un consejo que una vez escuché en este foro:
MEDIR DOS VECES PARA CORTAR SOLO UNA.
SI MIDES UNA SOLA VEZ, CORTARAS DOS.
Subir
1
Alberto
#6 por Alberto el 31/01/2019

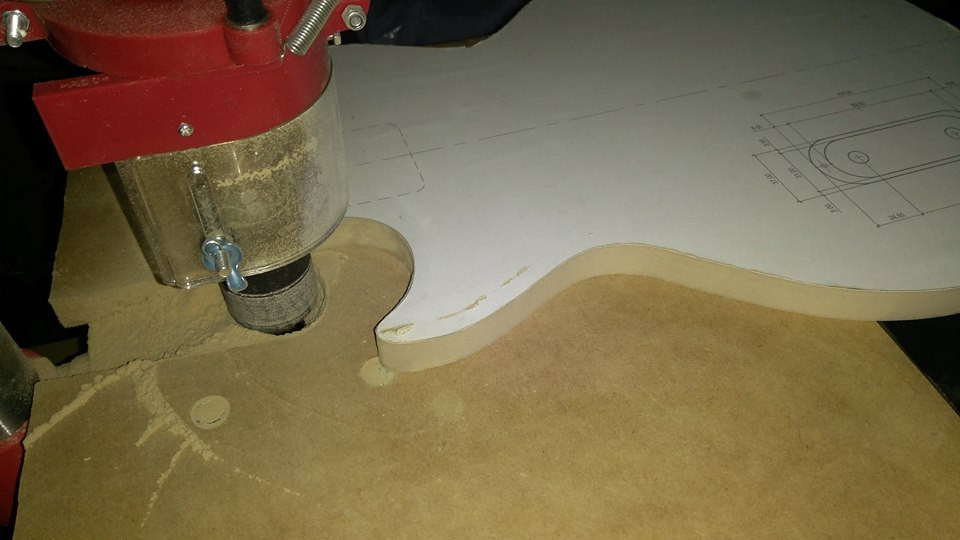

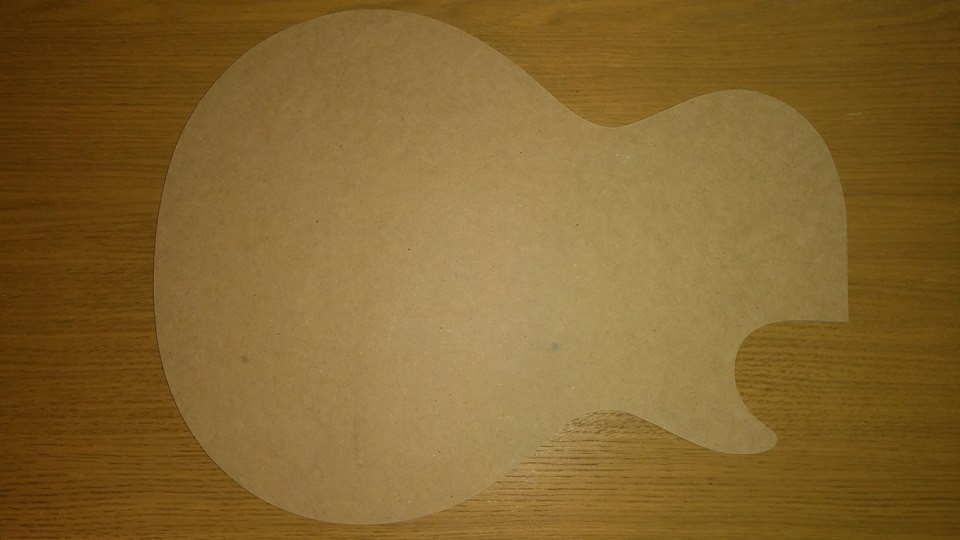

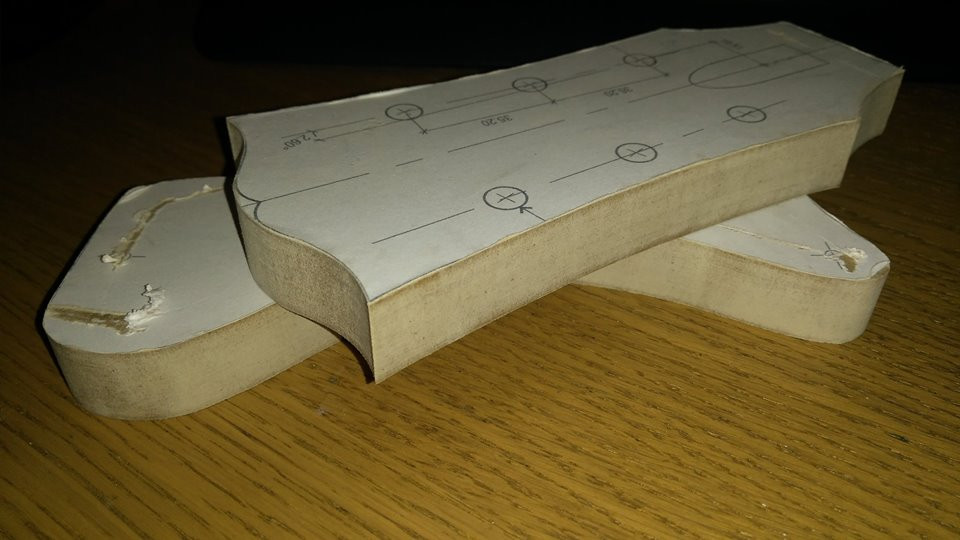

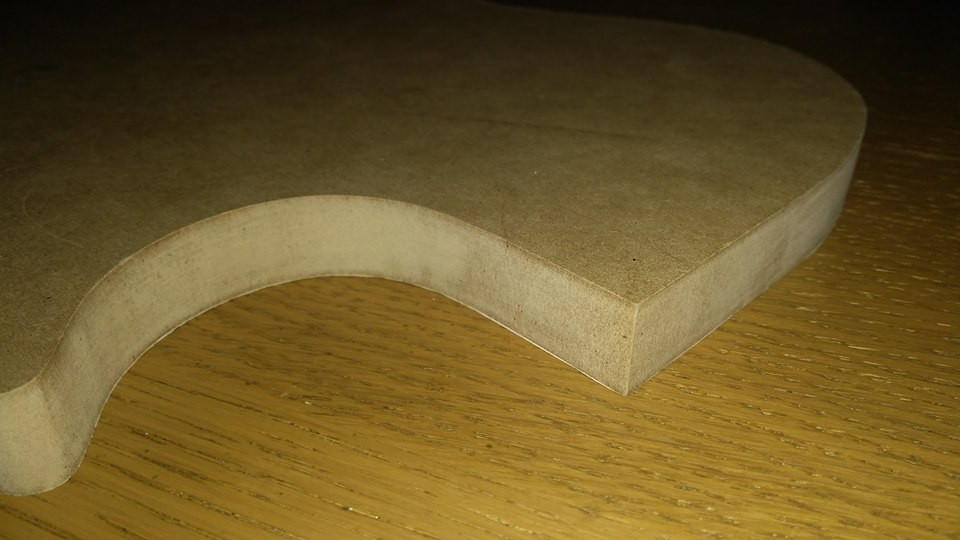

Lo primero, sacar copias del plano, pegar en los tableros de MDF, cortar y lijar hasta que todo quede bien liso. Nada nuevo bajo el sol.





Subir
Alberto
#7 por Alberto el 31/01/2019

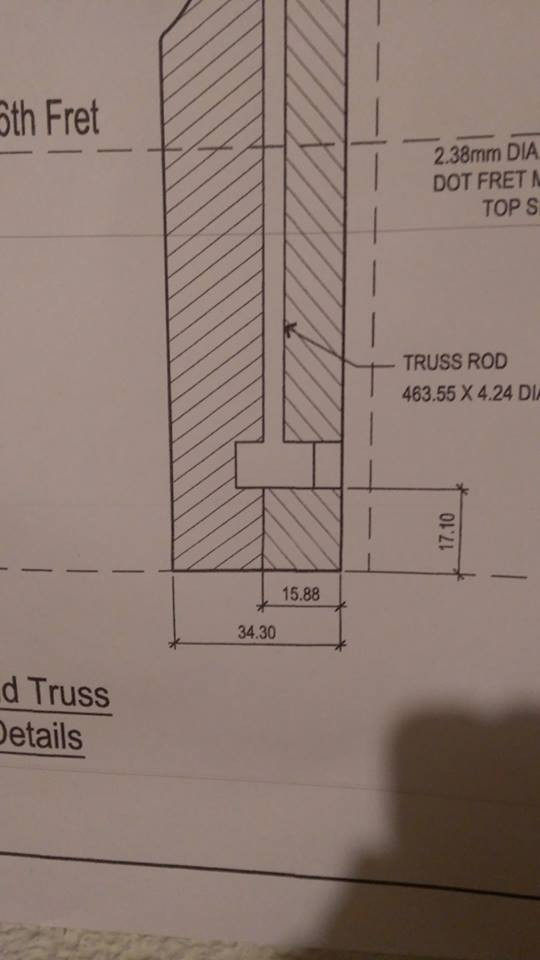

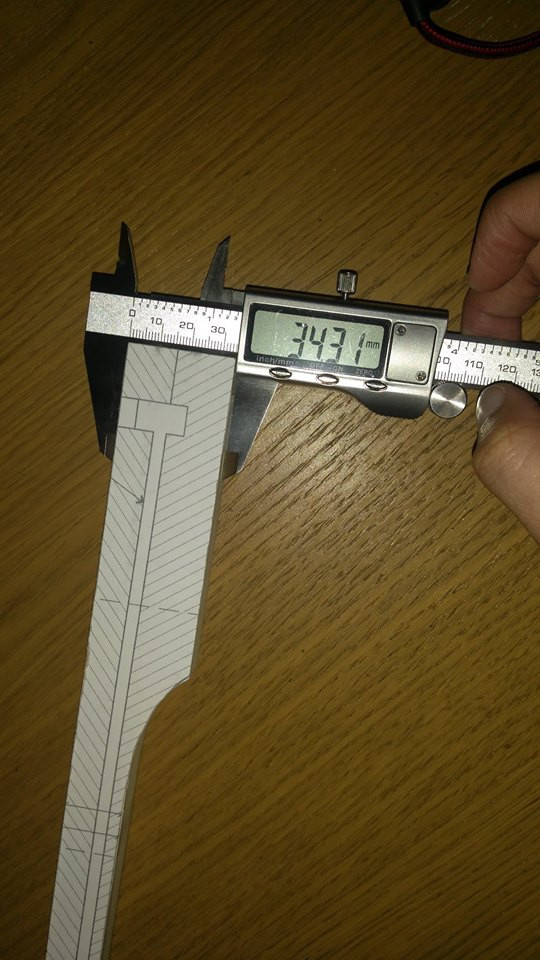

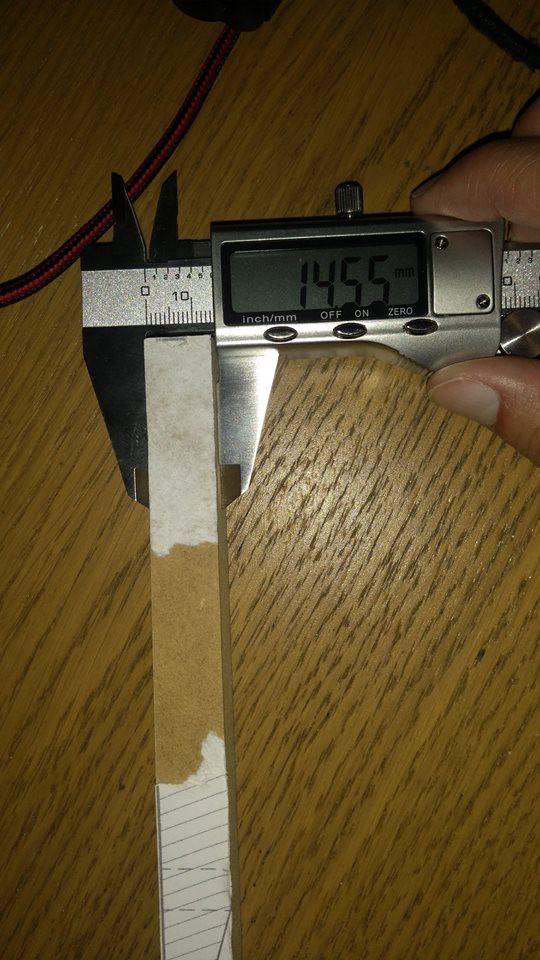

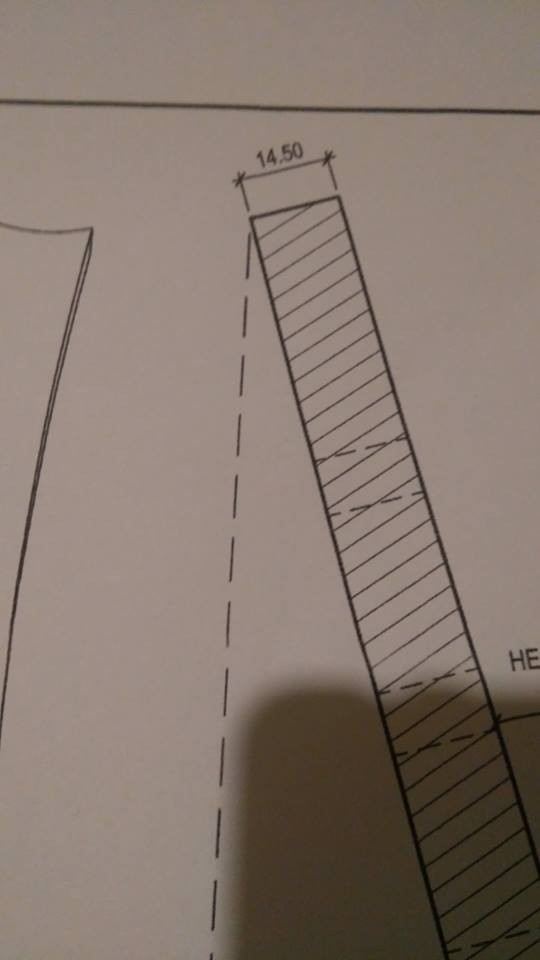

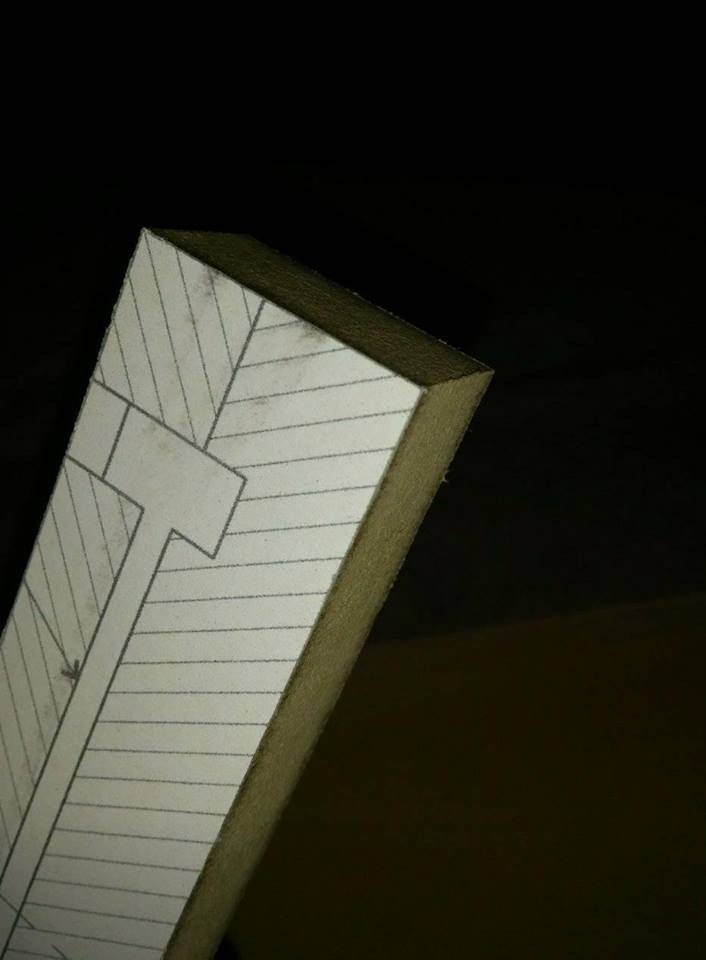

Compruebo las medidas, de todas las plantillas, pero sobre todo las del mástil, con el calibre hasta el fondo. Que en esta primera fase es lo que más me ha preocupado.




Subir
1
Manlopsan
#8 por Manlopsan el 01/02/2019
"Ma'punto !!! "
A ver cómo avanza la cosa.

Ánimo.
Subir
Alberto
#9 por Alberto el 01/02/2019
Lo último que hice hace unas semanas fue el cuerpo en sí y lo dejé ahí. Lo siguiente que haré será lo que he visto que llaman regruesado (que yo llamaba de otra forma) y las cavidades. Mientras tanto he ido comprando clavijero, puente, electrónica y tornillería varia. La semana que viene estaré en Madrid y quería haber aprovechado para ir a Madinter y mirar maderas para el diapasón, pero finalmente voy en tren, así que Madinter a la próxima.

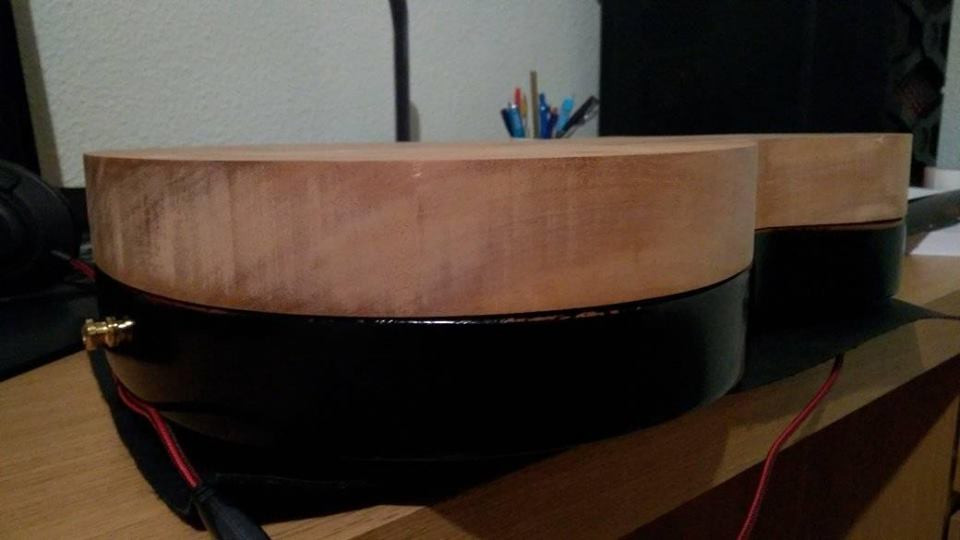

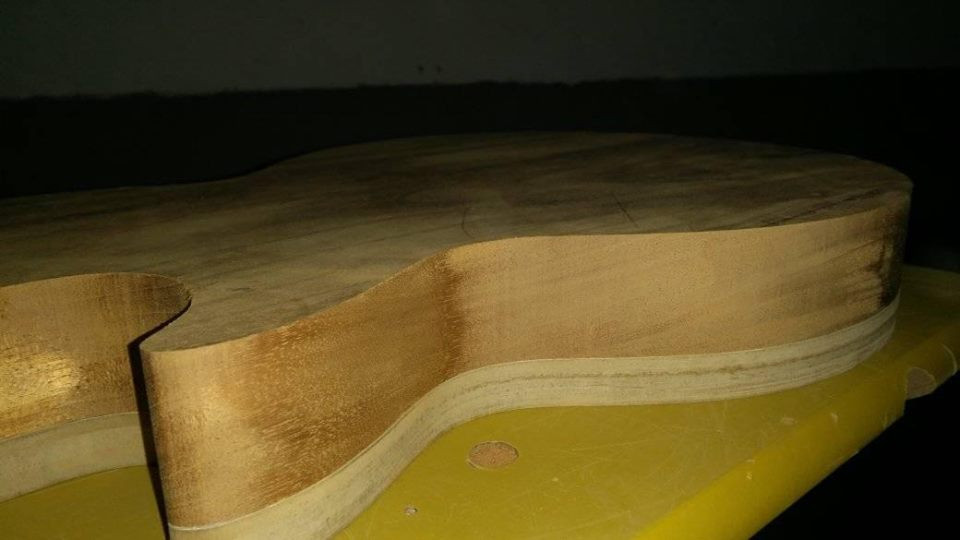

El cuerpo recién fresado y puesto ya lijado el contorno encima de mi Junior, exactamente igual.



Foto del hardware que he comprado de momento: wraparound de latón de ABM, clavijeros Gotoh, jack Switchcraft y condensador Emerson además del TAD que no me acordaba que tenía por ahí.

Imagen no disponible
Subir
1
Alberto
#10 por Alberto el 01/02/2019
#3 El motivo de no ser histéricamente correcto es debido a: el puente que lo he comprado compensado, la cejuela de nylon tendré que estudiar el tema si me merece la pena, el hacer el cuerpo sin ángulo como aparece en el plano en la unión con el mástil no me convence nada por lo que ahí modificaré medidas, y el radio de curvatura de los bordes del cuerpo de 4'6 me parece excesivo, seguramente será el que llevaba la Custom Shop que tuve y no me gusta tan exagerado.

También estoy viendo si me decido en hacerle voluta en la zona de la cavidad del alma o unión tipo scarf joint, me convence más el scarf joint ya que así puedo usar un tablón de caoba estrecho que tengo.
Subir
1
Moreno
#11 por Moreno el 01/02/2019
Me quedo por aquí que pinta interesante!! En los planos no pone nada sobre el ángulo en el cuerpo, pero son 1.5º, esta información me la paso Spidey12 (Albert Gaitan de Tokaa Guitars).
Un saludo!!
Subir
Alberto
#12 por Alberto el 01/02/2019
1'5º sobre el papel pero no hay una inclinación exacta, todo está sometido a errores, yo he medido desde 1'2º hasta 2'3º en las Junior que he tenido y probado.

Pero sí entre 1'5 y 2 es lo habitual. De hecho, cogiendo las fotos de la pagina de Gibson y la pasamos por Photoshop vemos que el ángulo es de 1'5º. Por lo que no es un misterio o difícil de descubrir :D
Subir
