Construcción de una Les Paul Special '57 TV Yellow paso a paso

xgg
#325 por xgg el 03/05/2018
¿Puedo preguntar de qué color la vas a pintar?
Subir
Pizza
#326 por Pizza el 03/05/2018
#325 troll?
Subir
Moreno
#327 por Moreno el 03/05/2018
#325 En el titulo lo pone claramente!! Un saludo!!
Subir
wtfight`_´r
#328 por wtfight`_´r el 03/05/2018
jdearriba escribió:
Sin duda la parte que más he disfrutado... Creo que cuando he visto el mástil terminado, he empezado a ser consciente de la que estoy liando.... :mrgreen:


Totalmente de acuerdo......acabo de terminar un mástil de guitarra clásica y darle la forma al zoque ha sido algo especial y casi mágico....el resto de los procesos son más mecánicos,asepticos y técnicos pero el sacar esas formas a mano de la madera es algo especial.....un saludo.
Subir
metalsoncito78
#329 por metalsoncito78 el 04/05/2018
Siempre nos dejas con ganas de más... :yahoo:
Subir
xgg
#330 por xgg el 04/05/2018
Hostia!
Ni me había fijado. Sorry.
Subir
Julen
#331 por Julen el 04/05/2018
Más enganchado que a Juego de Tronos :esperando:
Subir
jdearriba
#332 por jdearriba el 04/05/2018
Allmanzor escribió:
¿no fue un momento trascendente para ti ?
Más que trascendente, diría que es de sorpresa. Cuando llevas tanto tiempo enfrascado en algo, por momentos pierdes la perspectiva de lo que estás haciendo realmente. Cuando empieza de verdad a tomar forma todo el trabajo, es cuando dices "joder, cómo he llegado yo hasta aquí!".
wtfight`_´r escribió:
Totalmente de acuerdo......acabo de terminar un mástil de guitarra clásica y darle la forma al zoque ha sido algo especial y casi mágico....el resto de los procesos son más mecánicos,asepticos y técnicos pero el sacar esas formas a mano de la madera es algo especial.....un saludo.
Completamente wtfight, la parte verdaderamente manual es para mi la más agradecida...
xgg escribió:
¿Puedo preguntar de qué color la vas a pintar?
Veo que ya te han contestado compañero... ;)


Un saludo a todos y gracias! :okis:
Subir
2
jdearriba
#333 por jdearriba el 11/05/2018
Toca sesión de plásticos...

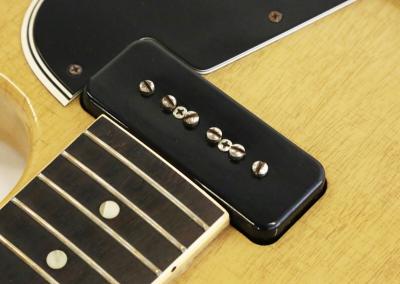

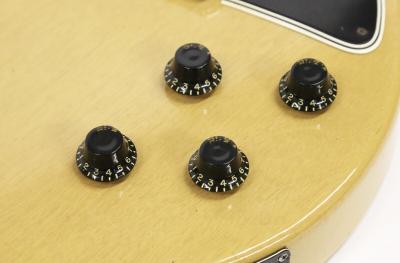

Dos cosas muy características de las Special antiguas: las cubiertas hundidas, y los potes con hendidura.

index.php?controller=forum&action=view_attachment&attachment_id=112639

index.php?controller=forum&action=view_attachment&attachment_id=112640

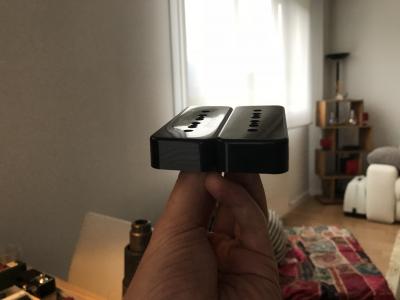

No se podía dejar pasar el detalle, así que...

index.php?controller=forum&action=view_attachment&attachment_id=112641
index.php?controller=forum&action=view_attachment&attachment_id=112642

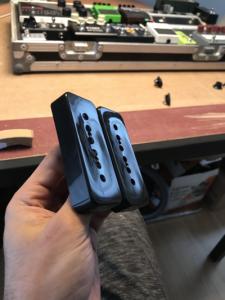

Listo las dos.

index.php?controller=forum&action=view_attachment&attachment_id=112643


Para los potes, había que echarle imaginación...

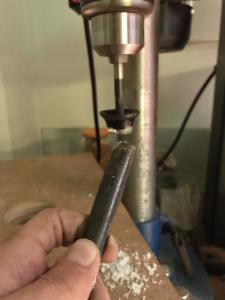

“Clavo” los potes a una broca, le doy marcha al taladro, y con una gubia cóncava, “torneo” el surco.

index.php?controller=forum&action=view_attachment&attachment_id=112644

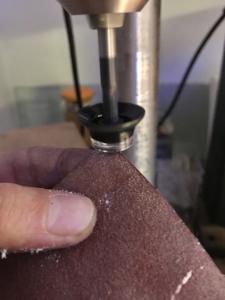

Con lija y lana de acero, suavizamos el surco, redondeamos la arista, y le damos la patina a todo el plástico...

index.php?controller=forum&action=view_attachment&attachment_id=112645

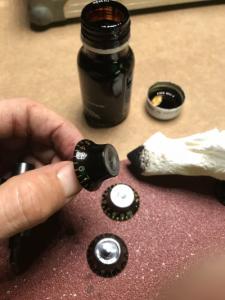

Para amarillearlos, la primera prueba, con betún de judea y acetona.

index.php?controller=forum&action=view_attachment&attachment_id=112646

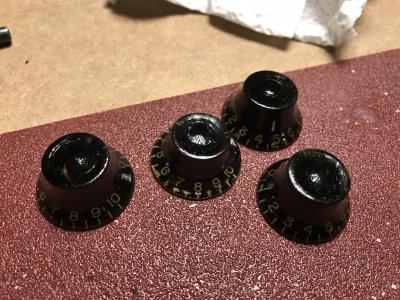

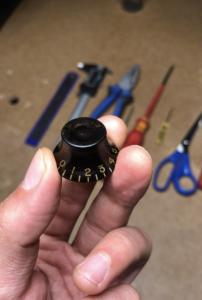

Si el tinte no ha penetrado suficiente, habrá que repetir dejando más tiempo a la acetona para que funda mejor. Pero, de momento, así tienen buena pinta.

index.php?controller=forum&action=view_attachment&attachment_id=112647
index.php?controller=forum&action=view_attachment&attachment_id=112648



.
Archivos adjuntos ( para descargar)
Subir
3
jdearriba
#334 por jdearriba el 11/05/2018
Hora de unir por fin cuerpo y mástil!

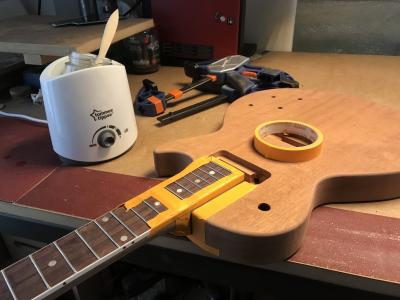

Mientras el calientabiberón funde la cola, protegiendo con cinta para no dejarlo todo perdido de cola animal.

index.php?controller=forum&action=view_attachment&attachment_id=112649

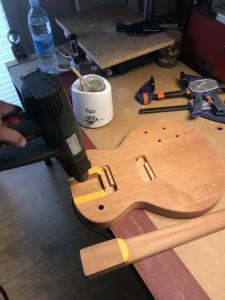

Precalentando con la pistola.

index.php?controller=forum&action=view_attachment&attachment_id=112650

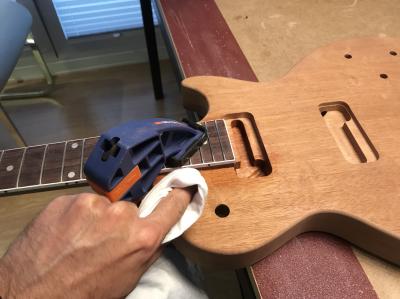

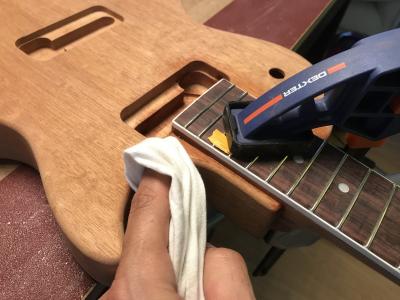

No da tiempo para fotos, pero embadurnamos mástil y hueco de cola, y como antiguamente, con una única sargenta, apretamos firme la unión. Rápidamente, con un paño (o camiseta vieja...), mojamos en agua bien caliente, y retiramos el exceso de cola en toda la unión.

index.php?controller=forum&action=view_attachment&attachment_id=112652
index.php?controller=forum&action=view_attachment&attachment_id=112653


De esta formo no solo se retira el exceso, sino que se deja una unión uniforme y una “soldadura” limpia.

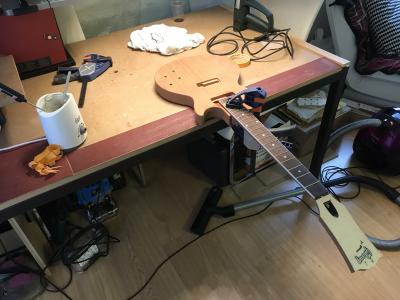

Y a dejar secar se ha dicho...

index.php?controller=forum&action=view_attachment&attachment_id=112654



.
Archivos adjuntos ( para descargar)
Subir
3
jdearriba
#335 por jdearriba el 11/05/2018
Tras secar, los taladros de los cavijeros en la pala.

Esto hubiera sido preferible hacerlo con el mástil suelto para andar más cómodos, pero no hay vuelta atrás, así que...

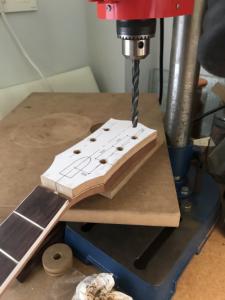

Le pego la plantilla (que ya tenía hechos los taladros bien posicionados) a la pala. Y con cuidado de no descentrarnos, taladramos.

index.php?controller=forum&action=view_attachment&attachment_id=112655

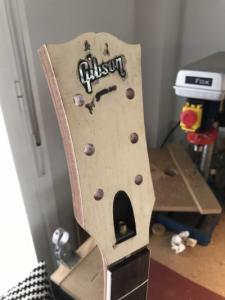

Así.

index.php?controller=forum&action=view_attachment&attachment_id=112656

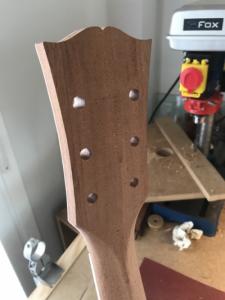

index.php?controller=forum&action=view_attachment&attachment_id=112657


Para que la broca no astille la salida del orificio, aconsejo poner debajo un mártir. La caoba se astilla muy fácil por muy afilada o mucha velocidad de corte que le pongas a la broca.



.
Archivos adjuntos ( para descargar)
Subir
4
Moreno
#336 por Moreno el 11/05/2018
Ya teníamos ganas de ver mas avances!! :okis:
Subir
1
