Construcción de una Les Paul Special '57 TV Yellow paso a paso

jdearriba
#205 por jdearriba el 21/02/2018
Gracias equipo! Todo hay que decir, que aunque la teoría y los números sirvan como guía, en los ‘50 había muchos procesos que se hacían a mano. En ese sentido, se dice que el ángulo del mástil por ejemplo no siempre era clavado a 1’2º ya que dependiendo cómo o cuanto apretaban la sargenta en el encolado, quedaba más o menos inclinado. Respecto a cavidades, tengo un porrón de fotos, y también se ven diferentes profundidades de unas a otras. Vamos, que no todo está escrito...

Ayer me quedé a medias con las cavidades así que seguimos.

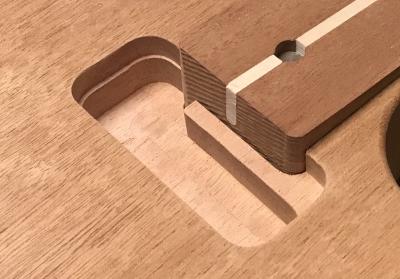

El segundo rebaje, lleva ya la forma de las P90. El proceso es el mismo, plantillas y fresadora. El resultado:

index.php?controller=forum&action=view_attachment&attachment_id=109854

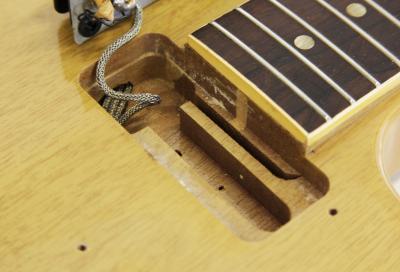

Les Paul Special original.

index.php?controller=forum&action=view_attachment&attachment_id=109855

Más adelante remataré el tope del mástil...

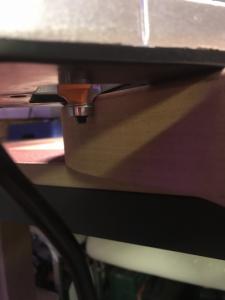

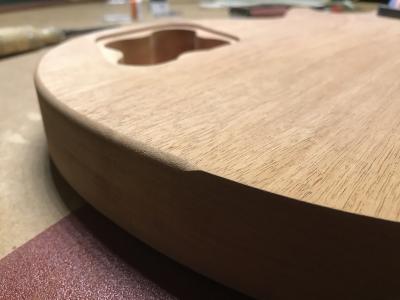

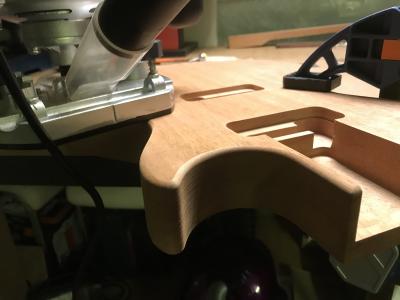

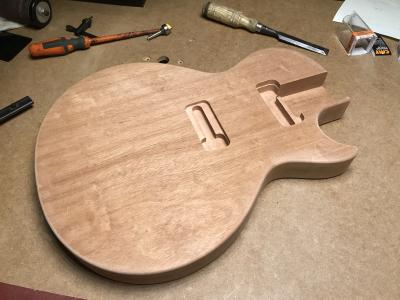

Radiando contorno, esta vez con una fresa de medidas correctas.

index.php?controller=forum&action=view_attachment&attachment_id=109862
index.php?controller=forum&action=view_attachment&attachment_id=109857
index.php?controller=forum&action=view_attachment&attachment_id=109859

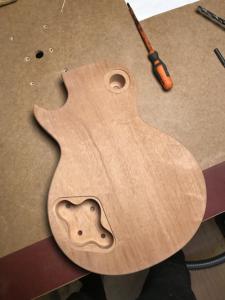

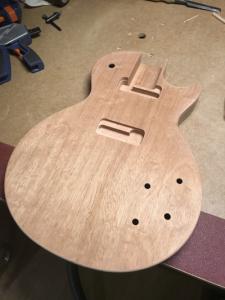

Taladros de los potes y el toggle switch.

index.php?controller=forum&action=view_attachment&attachment_id=109860
index.php?controller=forum&action=view_attachment&attachment_id=109861



.
Archivos adjuntos ( para descargar)
Subir
1
Miguel
#206 por Miguel el 21/02/2018
Tremendo trabajo y pedazo de instrumento que va a quedar.
Subir
jdearriba
#207 por jdearriba el 21/02/2018
Ahora viene la parte complicada... el canal para el cableado....

Primero, el agujero para el jack.

En este modelo, al ser de cuerpo sólido, el hueco del jack está posicionado de tal forma que sirve de acceso para la broca extralarga para rutear el canal del cableado. En ese sentido, el posicionamiento de la entrada del jack, difiere al de la Les Paul Standard, ya que en ésta, el canal se fresa sin problemas antes de encolarle la tapa de arce.

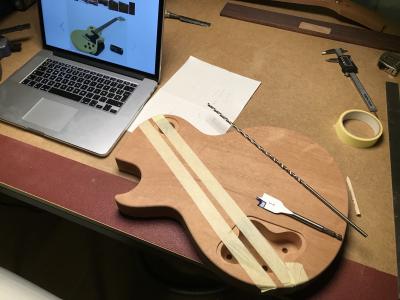

Como no tengo la cota exacta del punto en el que se abre, tiro nuevamente del archivo de fotos, y verifico que es correcto trazando la dirección que tiene que recorrer posteriormente la broca (desde el jack, cruzando cavidades de pastillas, hasta el switch selector).

index.php?controller=forum&action=view_attachment&attachment_id=109863

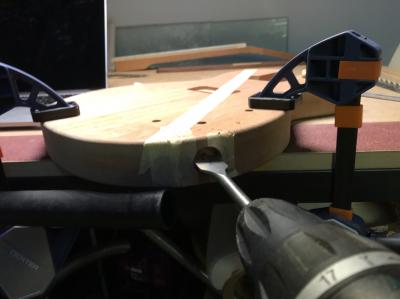

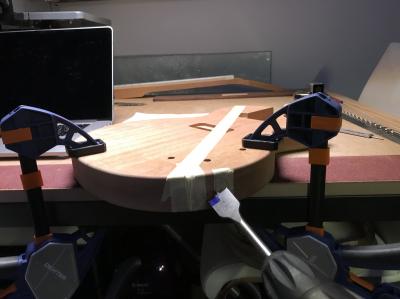

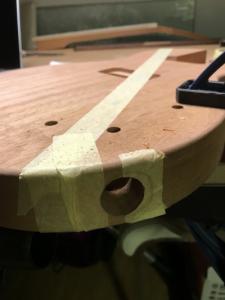

Todo encaja, así que toca meterle sin miedo. Mejor con velocidad tirando a alta para no astillar la caoba.

index.php?controller=forum&action=view_attachment&attachment_id=109864
index.php?controller=forum&action=view_attachment&attachment_id=109865
index.php?controller=forum&action=view_attachment&attachment_id=109866

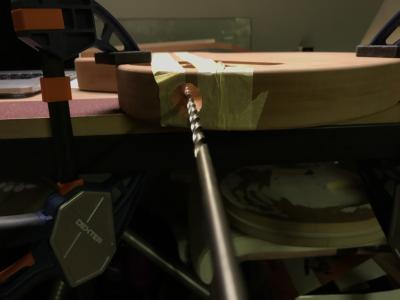

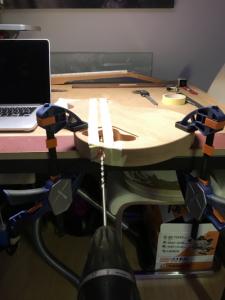

Ahora viene lo complicado. Acabé sudau como un pollo de solo pensar que la broca no entrara recta y acabara asomando por la cara de la guitarra...

index.php?controller=forum&action=view_attachment&attachment_id=109867
index.php?controller=forum&action=view_attachment&attachment_id=109868

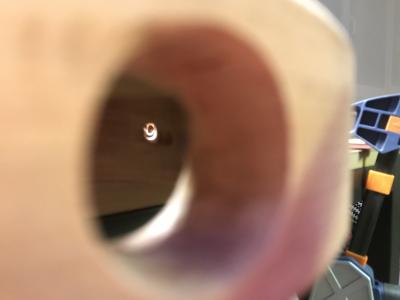

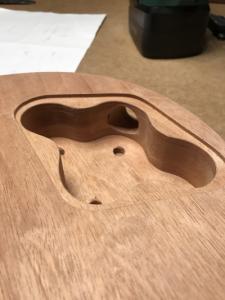

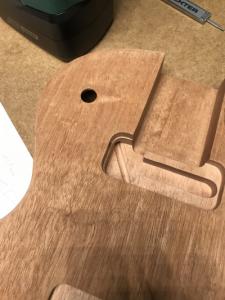

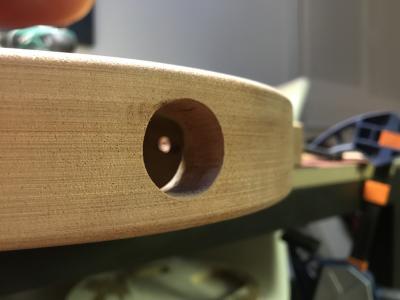

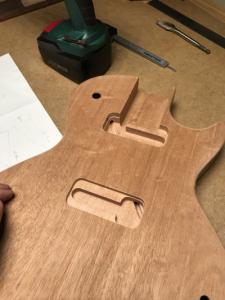

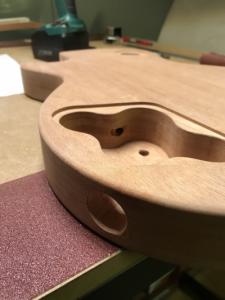

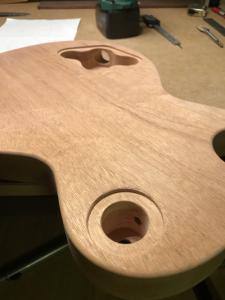

Y se hizo la luz al final del túnel...

index.php?controller=forum&action=view_attachment&attachment_id=109869
index.php?controller=forum&action=view_attachment&attachment_id=109870
index.php?controller=forum&action=view_attachment&attachment_id=109871
index.php?controller=forum&action=view_attachment&attachment_id=109872
index.php?controller=forum&action=view_attachment&attachment_id=109873
index.php?controller=forum&action=view_attachment&attachment_id=109874
index.php?controller=forum&action=view_attachment&attachment_id=109875

A la primera, la broca asomó algo alta y no enrrasada en la cavidad de la pastilla del mástil. Rectificar un poco la dirección de la broca, y listo.

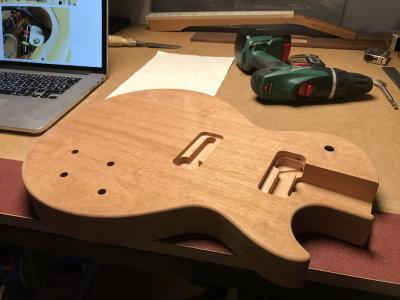

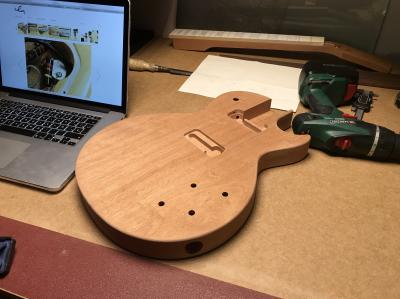

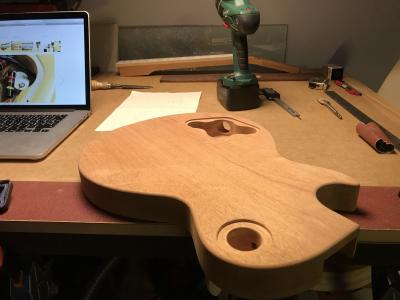

Buena sudada, pero final feliz!

index.php?controller=forum&action=view_attachment&attachment_id=109877
index.php?controller=forum&action=view_attachment&attachment_id=109876
index.php?controller=forum&action=view_attachment&attachment_id=109878


.
Archivos adjuntos ( para descargar)
Subir
4
metalsoncito78
#208 por metalsoncito78 el 21/02/2018
¡¡¡Joderrrrrrrrrrrrrrrrr!!! Trabajo fino, fino el que estás haciendo en todos los sentidos :sorprendido: :sorprendido: :sorprendido: Lo de las cavidades para electrónica y pastillas es de otro planeta :palmas2: :palmas2: :palmas2:
Subir
g_deivid
#209 por g_deivid el 21/02/2018
Telita lo de la broca larga, con esa longitud es para cagarse... lo mas fácil es acabar el agujero en cualquier sitio menos donde quieres que termine.

Me imagino perfectamente la tranquilidad que habrá sido para ti ver aparecer la broca en el hueco del selector : )

Enhorabuena por el proyecto compañero, te está quedando de lujo!
Subir
Loren
#210 por Loren el 21/02/2018
Estabas temblando y lo sabes! Jajajja buen trabajo compañero
Subir
Isi
#211 por Isi el 21/02/2018
Buenas...

otro fan de las P90 (y de la Special) que se apunta a seguir el hilo...

En serio, lo he leído del tirón desde el principio y sigo sin palabras... Espectacular el proceso, el detalle, tus posts, las fotos... Mi más sincera enhorabuena.

Simplemente BRU-TAL.

¡¡Muchas gracias!!
Subir
piluca
#212 por piluca el 21/02/2018
Increible. Que pasada!!!!
Subir
Thorin
#213 por Thorin el 22/02/2018
Me he puesto nervioso hasta yo....y estoy en mi casa y viendo fotos...madre mia lo que ha tenido que ser ese rato de la broquita...

Espectacular como esta quedando...

Salud!!
Subir
1
francisco javito
#214 por francisco javito el 22/02/2018
Enhorabuena por el proyecto, te está quedando genial, proyectos como este son de lo más inspiradores y ponen de manifiesto que cualquiera con unas pocas herramientas y un sitio donde poder hacer serrín, se puede hacer con un gran instrumento
Subir
vmgarcia
#215 por vmgarcia el 22/02/2018
#214
Tanto como cualquiera..... ya te digo que yo ni en mil años seria capaz de acometer un trabajo similar, ni teniendo sitio como tengo ni todas las herramientas del mundo. Este tipo esta haciendo un trabajo que dudo mucho que por ejemplo en grandes empresas de la guitarra puedan igualar.

Bravisimo por el trabajo, me tienes enganchado.
Subir
francisco javito
#216 por francisco javito el 22/02/2018
#215 Bueno querer es poder, si el puede otro que le ponga las mismas ganas también puede, yo he podido y como el también sacado la información de como hacer las cosas, de Internet en general y de este foro en particular, Felicidades por el trabajo!
