Construcción de una Les Paul Special '57 TV Yellow paso a paso

Mike Sena
#193 por Mike Sena el 18/02/2018
Otro que se apunta sin hacer mucho ruido y disfrutarlo a tope desde el fondo de la clase.
Subir
Julen
#194 por Julen el 19/02/2018
UFFF !!!! Me quito el sombrero, canela fina..............
Subir
felipeadc
#195 por felipeadc el 19/02/2018
Que pintaza tiene esto!!!! A ver si puedo aprender algo de esto porque lo que es disfrutar viendolo es seguro!!
Subir
Ivan
#196 por Ivan el 19/02/2018
me apunto al hilo!!!
vaya genio
Subir
lionlecter
#197 por lionlecter el 20/02/2018
¿Queda sitio en el hilo para uno más? Si nos apretujamos queda sitio :brindis:
Subir
Allmanzor
#198 por Allmanzor el 20/02/2018
lionlecter escribió:
¿Queda sitio en el hilo para uno más? Si nos apretujamos queda sitio


Como le dijo ella al hosco aventurero: "¿Dónde duermo? En esa cama pequeña caben dos si son amigos" :D
Subir
jdearriba
#199 por jdearriba el 20/02/2018
Bueno, para empezar, gracias nuevamente a tod@s por los comentarios :brindis: me alegro que la cosa esté gustando al personal tanto o más de lo que estoy disfrutando yo con ello. GRACIAS compañer@s!

Ahora, toca seguir con el cuerpo.

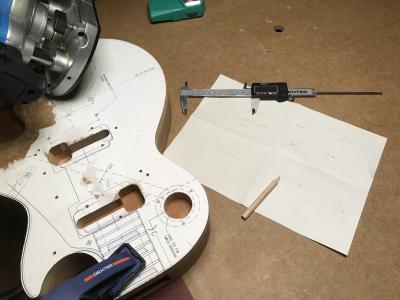

Primero, mecanizado del fondo de las cavidades de las pastillas: la forma ya la tengo en las plantillas, pero no la profundidad...

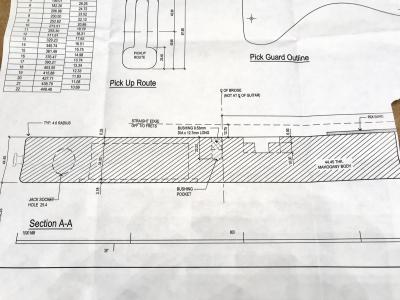

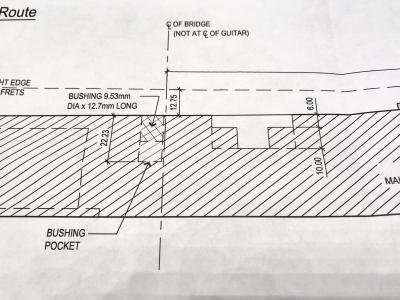

Para la del puente, utilizo las dimensiones del plano de la Junior ‘54 que no deberían diferir en esencia a una Special.

index.php?controller=forum&action=view_attachment&attachment_id=109811
index.php?controller=forum&action=view_attachment&attachment_id=109812

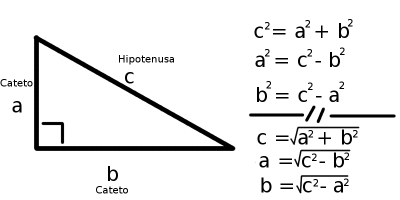

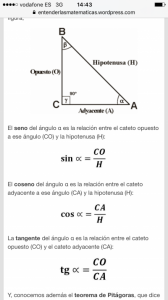

Para la del mástil, no he conseguido información fiable de qué profundidad tenían las Special de la época. Por lo que ha tocado tirar de trigonometría...

Por lógica, la pastilla del mástil respecto a la del puente, se hunde a razón de 1,2° de inclinación (ángulo del mástil) representando una “hipotenusa” paralela a las cuerdas y que desciende en sentido puente/mástil. Como la distancia entre pastillas ya la tengo, y el ángulo (æ) también, hallo la profundidad o longitud del cateto que me falta tirando de fórmulas.

index.php?controller=forum&action=view_attachment&attachment_id=109813
index.php?controller=forum&action=view_attachment&attachment_id=109814

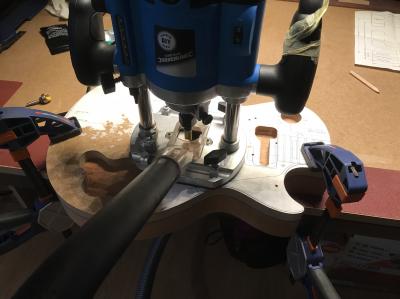

Los números que me salen me encajan, pero guiándome de mi archivo de fotos, le resto algún milímetro para hacerla un pelo menos profunda.

index.php?controller=forum&action=view_attachment&attachment_id=109815
index.php?controller=forum&action=view_attachment&attachment_id=109816
index.php?controller=forum&action=view_attachment&attachment_id=109817

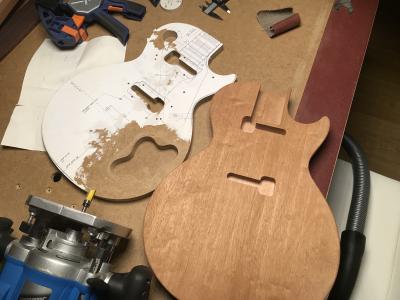

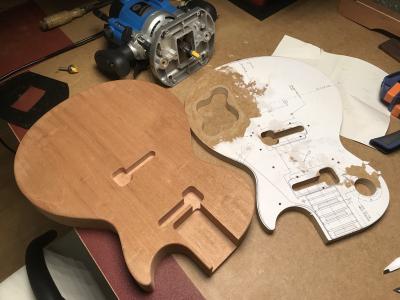

De momento, así tienen buena pinta.

index.php?controller=forum&action=view_attachment&attachment_id=109818





.
Archivos adjuntos ( para descargar)
Subir
4
tonydevigo
#200 por tonydevigo el 20/02/2018
Deseando cada día ver nuevos avances!!!

De verdad que me tienes enganchao!!!


Ole , Ole y Ole :aplausos: :aplausos: :aplausos: :aplausos: :aplausos: :aplausos: :aplausos: :aplausos:
Subir
jdearriba
#201 por jdearriba el 20/02/2018
Muchas gracias Tony! Todavía alucinando con tu trabajo en esa Custom 62... impecable! :brindis:
Subir
misterlee81
#202 por misterlee81 el 21/02/2018
Increíble lo meticuloso del asunto..

Me apunto a ver como queda, pintaza increíble!!
Subir
Rock'n'rolla
#203 por Rock'n'rolla el 21/02/2018
Enhorabuena por el proyecto! Todos con ganas de verlo sonando :)
Subir
jos
#204 por jos el 21/02/2018
Me pongo cómodo... menuda lección de trigonometría .

enhorabuena por tu arte
Subir
