Construcción de una Les Paul Special '57 TV Yellow paso a paso

CarlosAlcaide
#73 por CarlosAlcaide el 01/12/2017
Me uno al hilo , menudo trabajazo y hacerlo en casa, genial
Subir
jdearriba
#74 por jdearriba el 01/12/2017
Con el mástil ya encaminado, tuve un pequeño momento de crísis.

Antes de refrentar la cara, me di cuenta que justo donde la pala cáe en ángulo, tenía un pequeño nudo en un lateral:



No le quise dar importancia, pero el nudo se descubrió por completo en la pala, cruzando justo por el punto más vulnerable del mástil...



Las opciones eran jugármela y seguir adelante trabajando sobre éste mástil, o renunciar y asumir que era inservible y pasarme al otro (o hacerme un ukelele...)

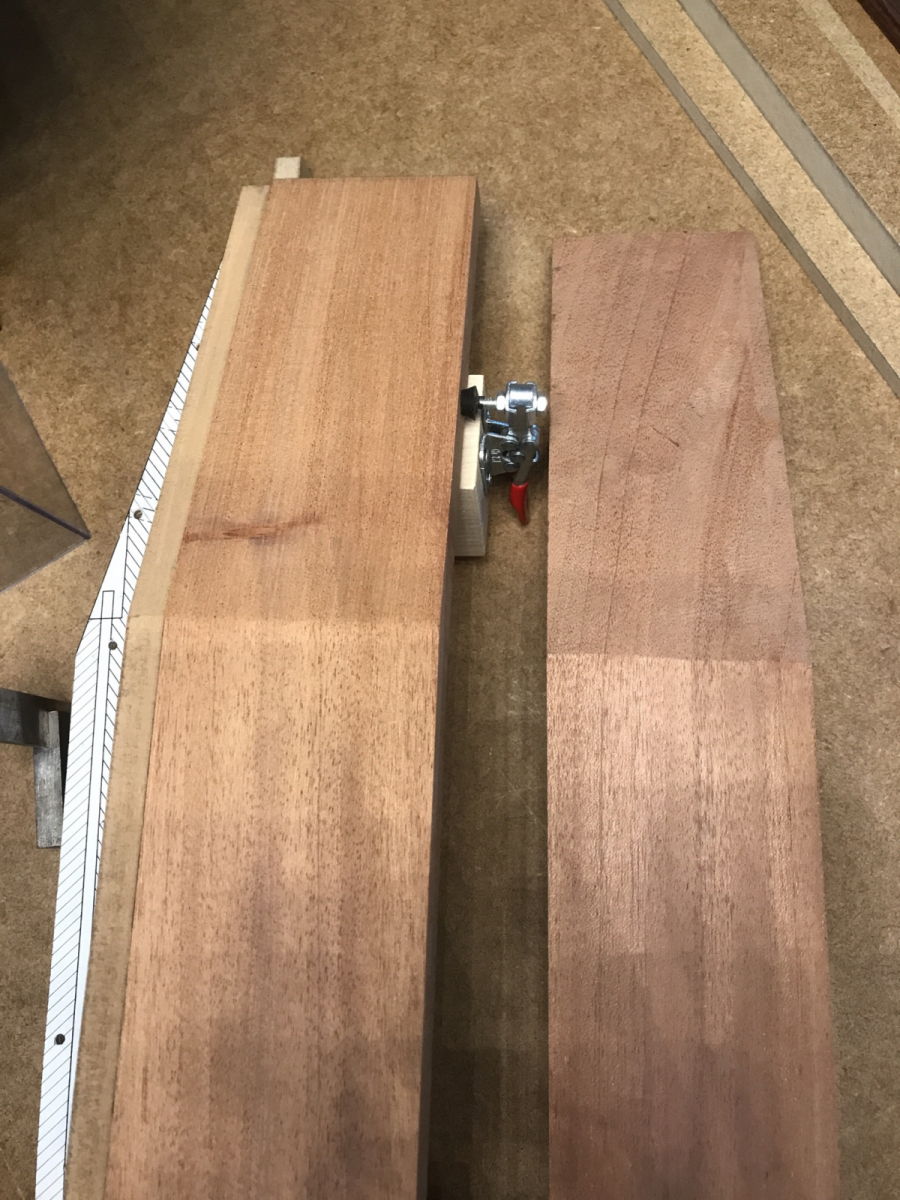

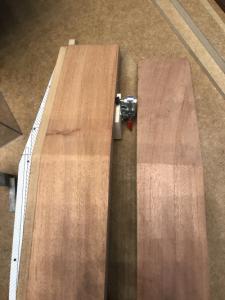

Esta caoba es una gozada y ambas piezas son excelentes. Pero la veta y el timbre al golpéo me gustaba más en el del nudo, así que por obstinación, decidí tirar para adelante con el mismo (no está la cosa para desechar caoba de Honduras a la ligera...).


.
Archivos adjuntos ( para descargar)
Subir
1
jdearriba
#75 por jdearriba el 01/12/2017
CarlosAlcaide escribió:
Me uno al hilo , menudo trabajazo y hacerlo en casa, genial


Lo del serrín en casa no mola tanto, pero por lo demás no está mal... ;)

Gracias CarlosAlcaide!
Subir
jdearriba
#76 por jdearriba el 01/12/2017

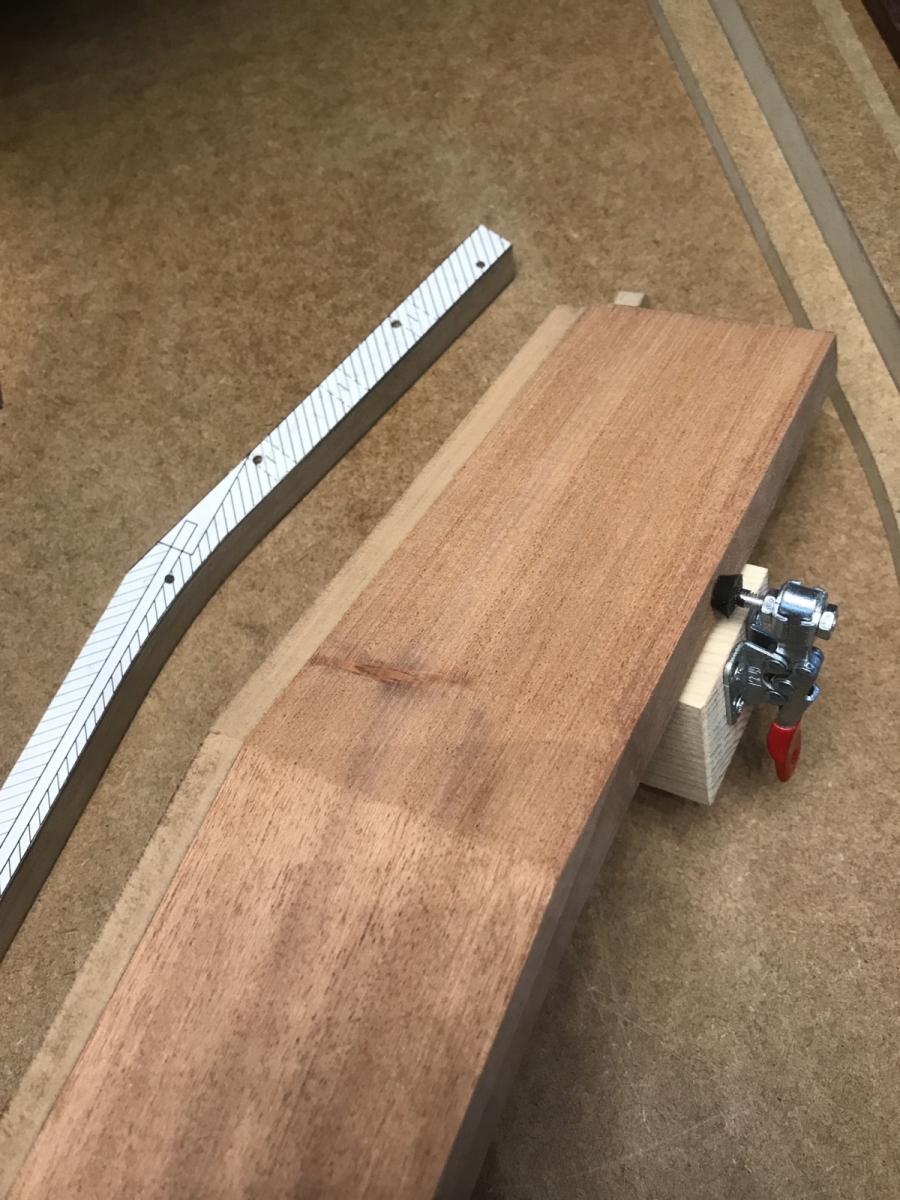

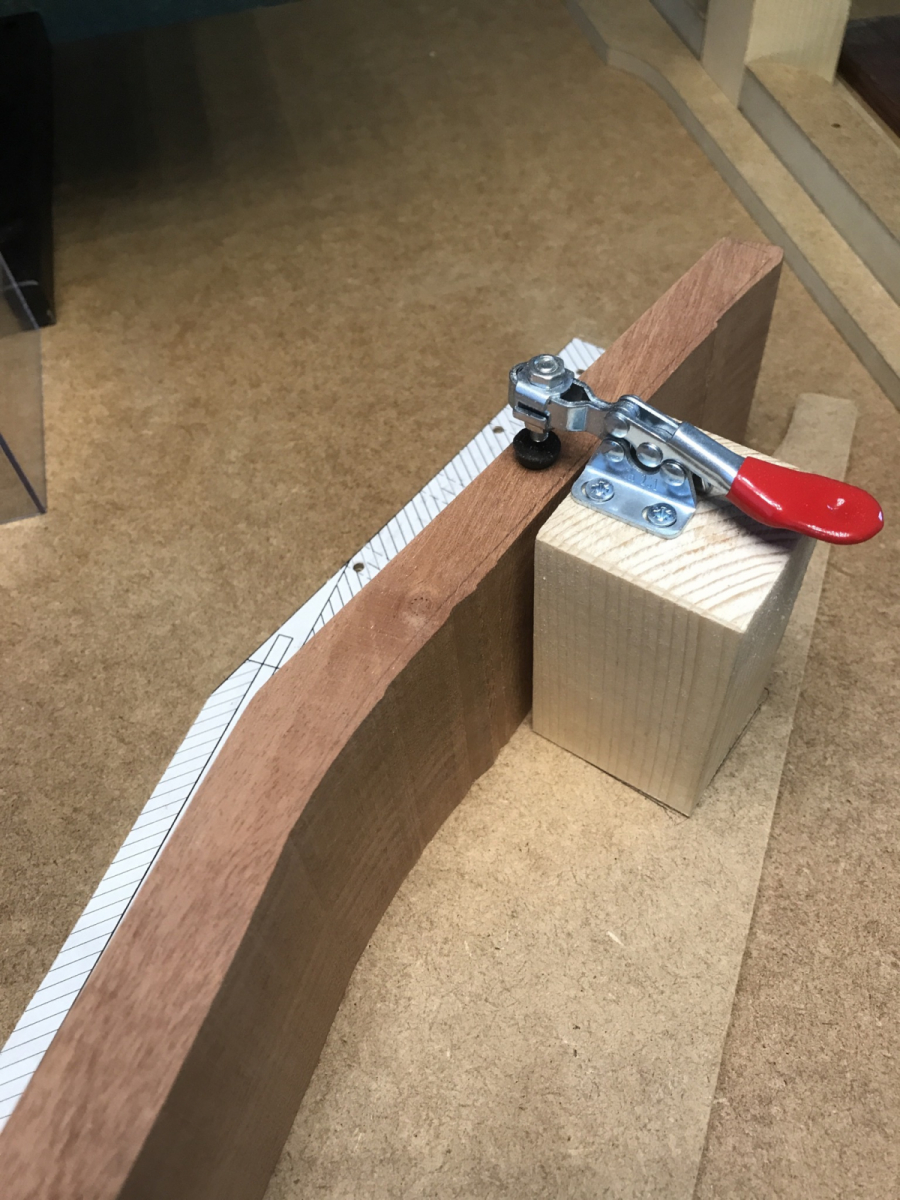

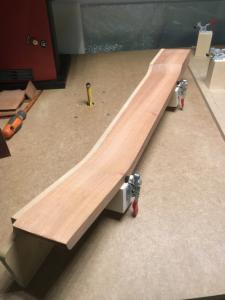

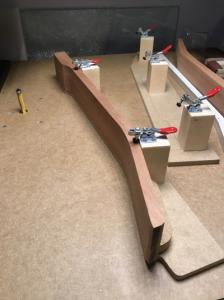

Pasamos al segundo útil para la cara posterior del mástil.

Como siempre, verificar herramienta:

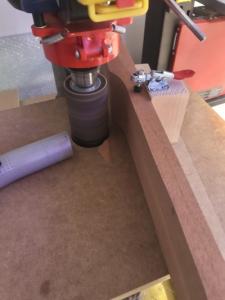

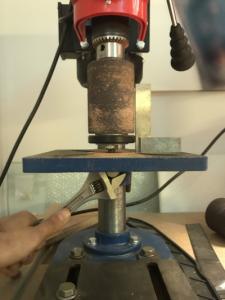

Tambor de lija:

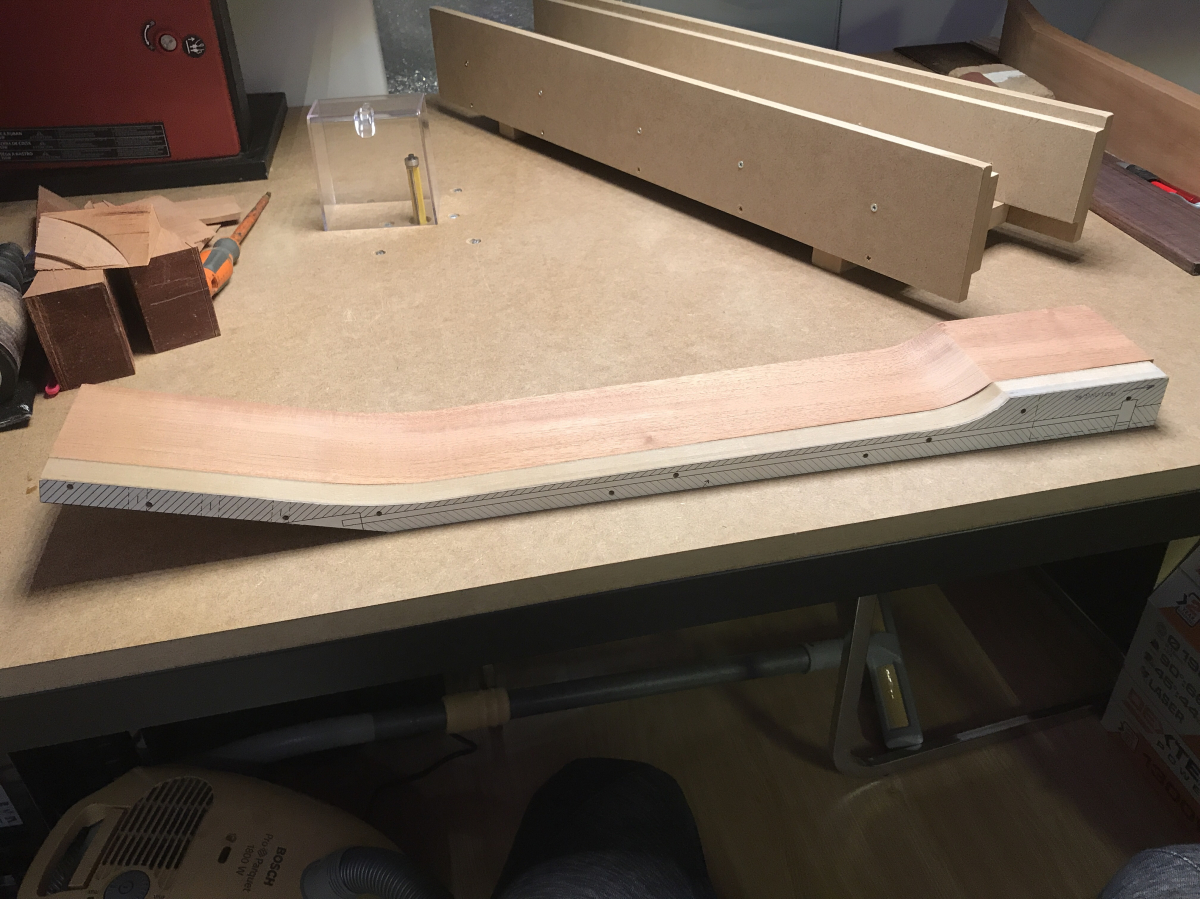

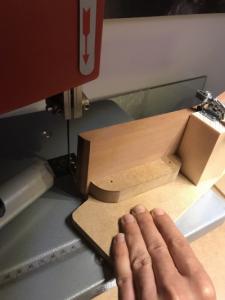

Último remate en la sierra:



Y listo para pasar el canal del alma...



.
Archivos adjuntos ( para descargar)
Subir
2
CarlosAlcaide
#77 por CarlosAlcaide el 01/12/2017
#75 te lo decía porque soy carpintero ebanista y se, lo que es eso, no hago instrumentos pero la madera es madera gran trabajo
Subir
jdearriba
#78 por jdearriba el 01/12/2017
Así es, la madera es madera, y serrines a parte, tiene algo especial trabajarla... Gracias!
Subir
jdearriba
#79 por jdearriba el 05/12/2017
Siguiendo con el canal del alma...

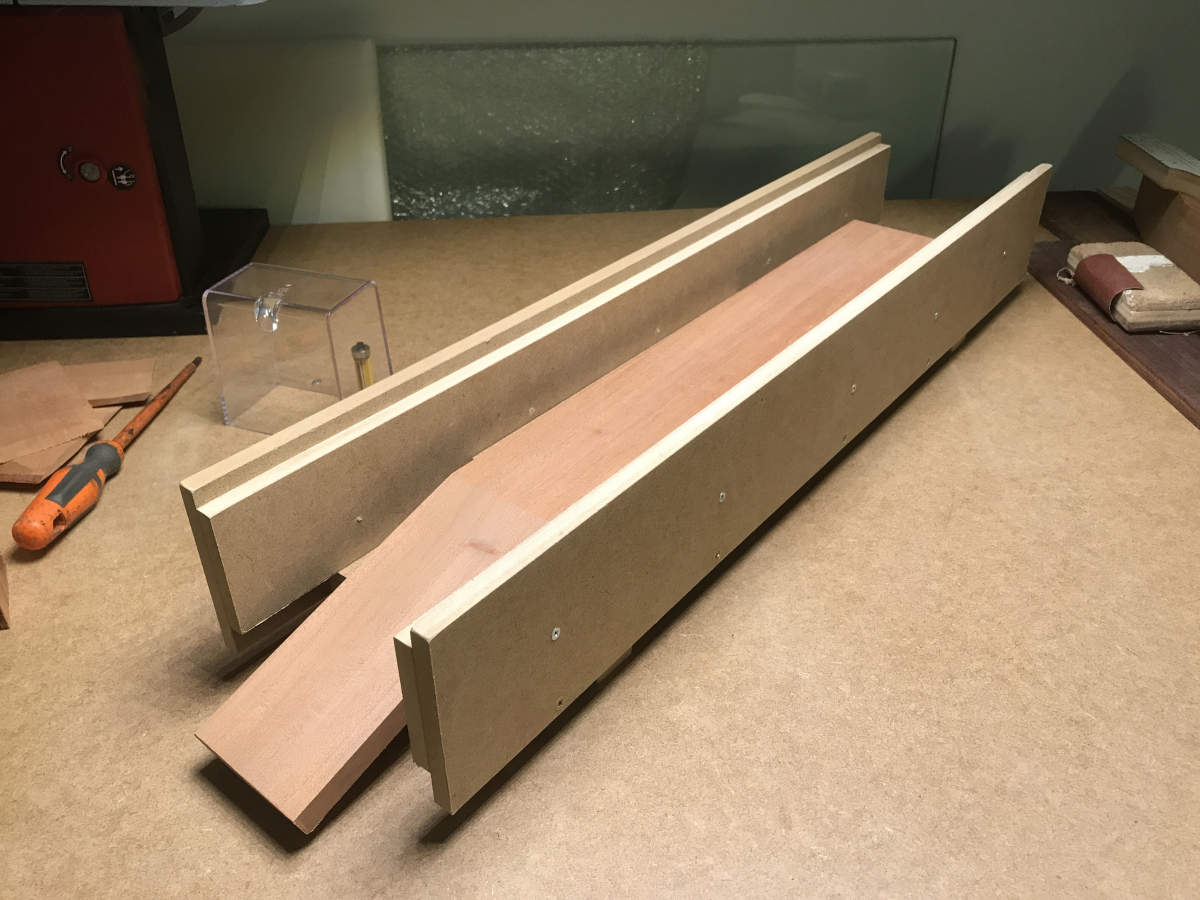

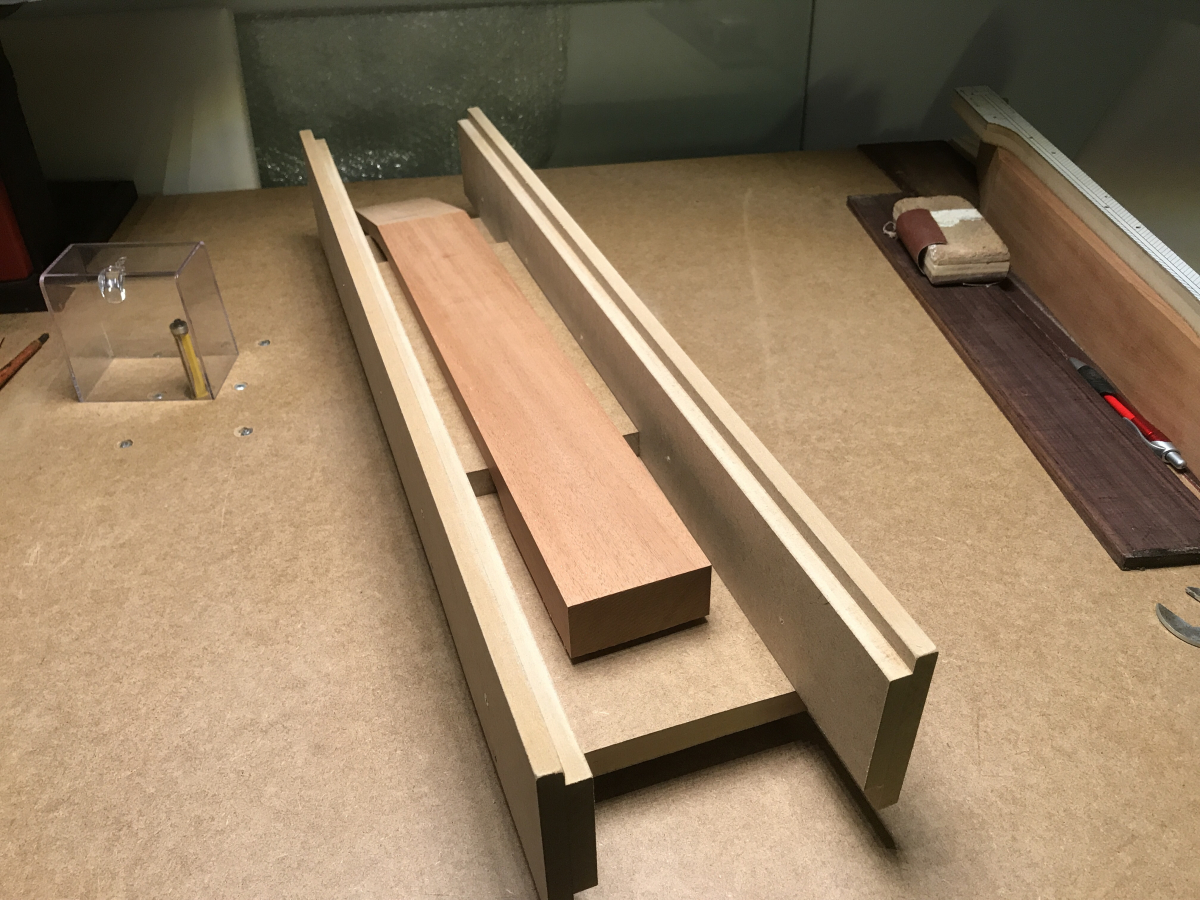

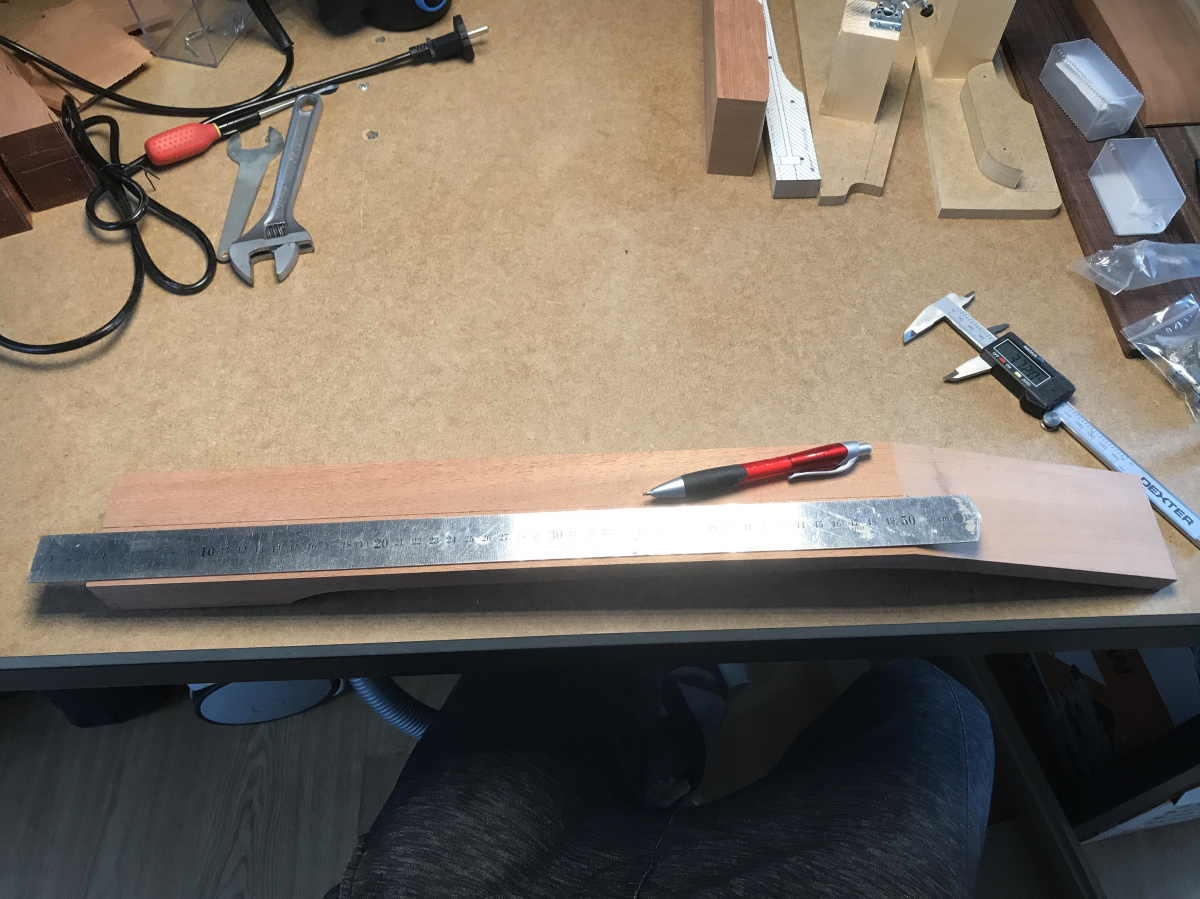

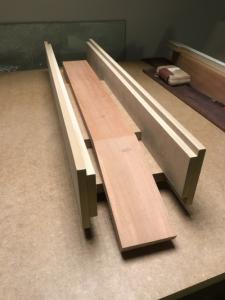

Como ya expliqué, el útil parte de la siguiente idea: bajo el mástil va un taco de DM para ganar altura. Con esto hacemos que el mástil apoye horizontal respecto a la cara inferior.



Y la cara superior queda con la caída en ángulo.

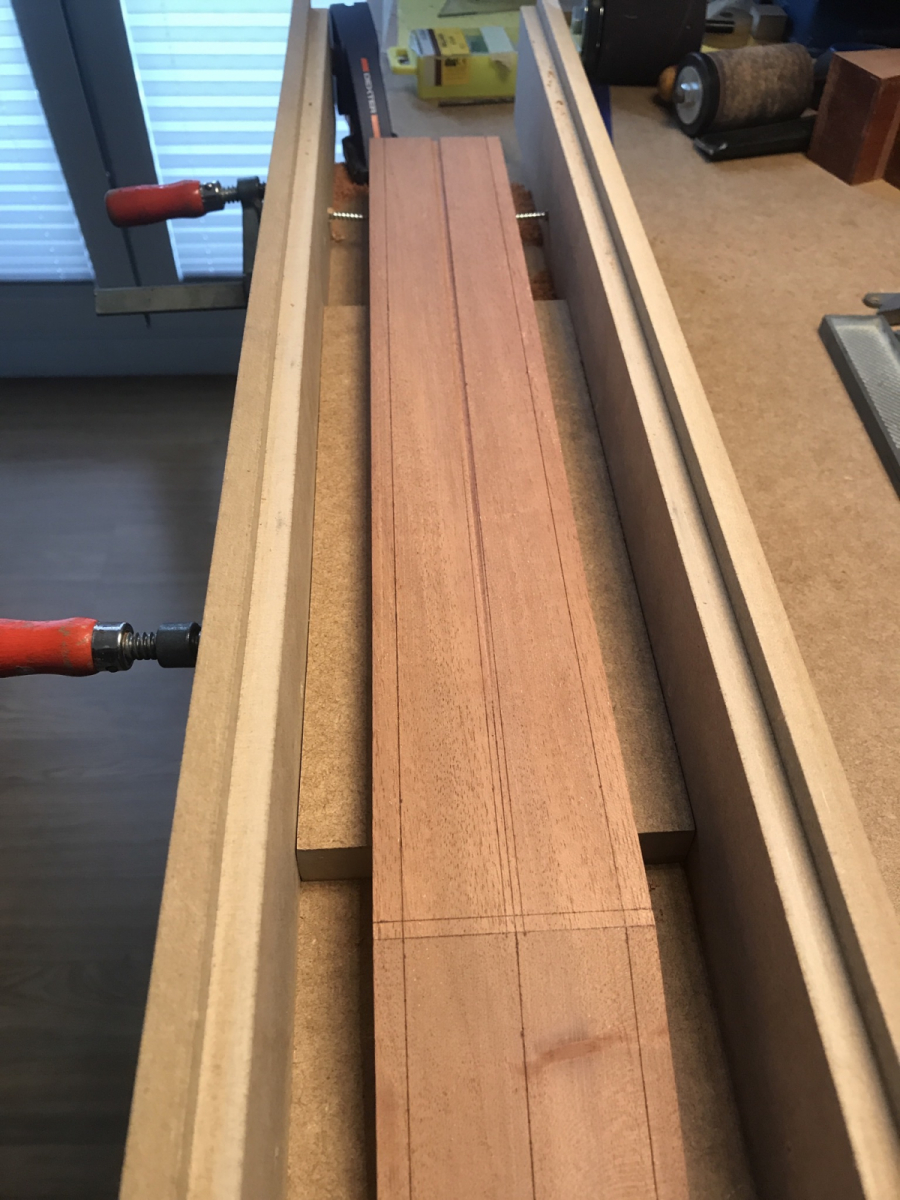

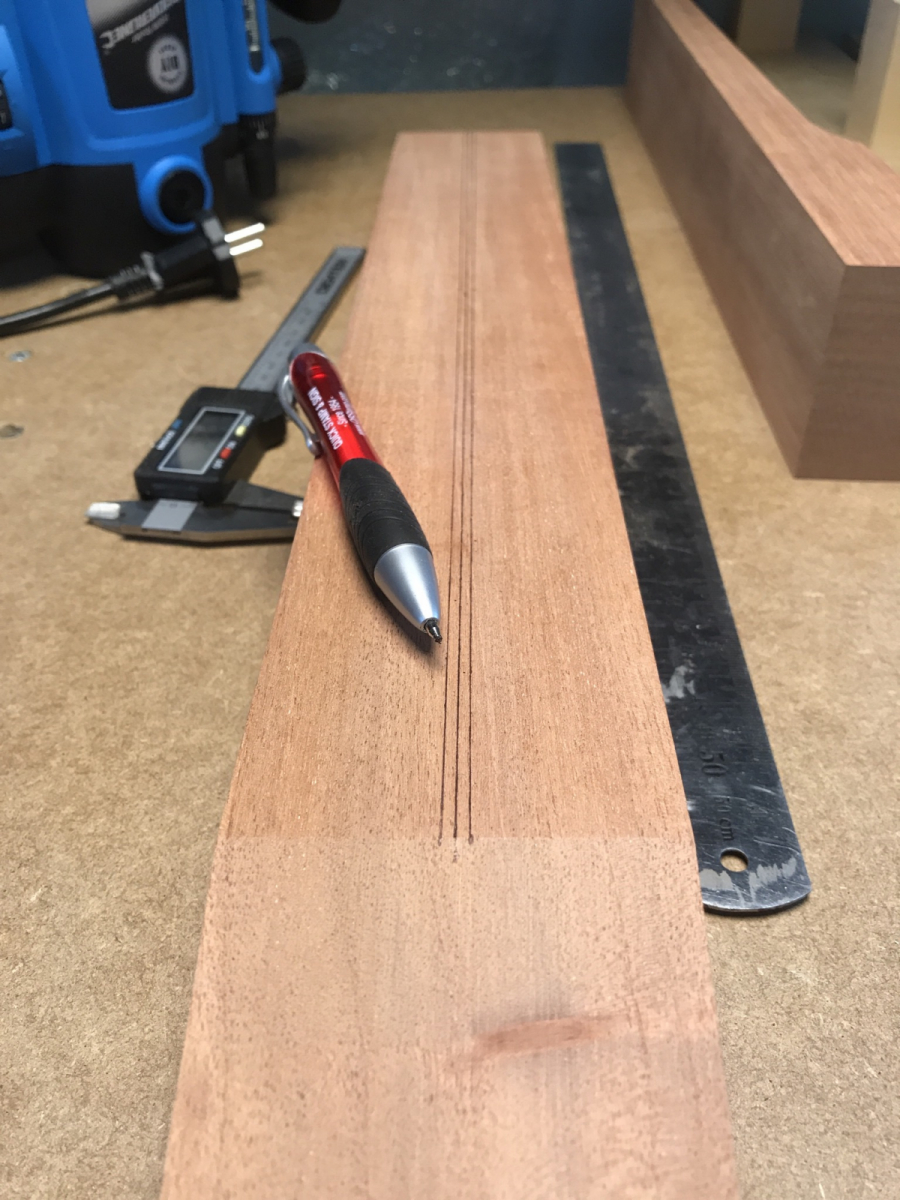

Trazamos el eje central, y las dos paralelas que delimitan el ancho del canal a 4,76mm.

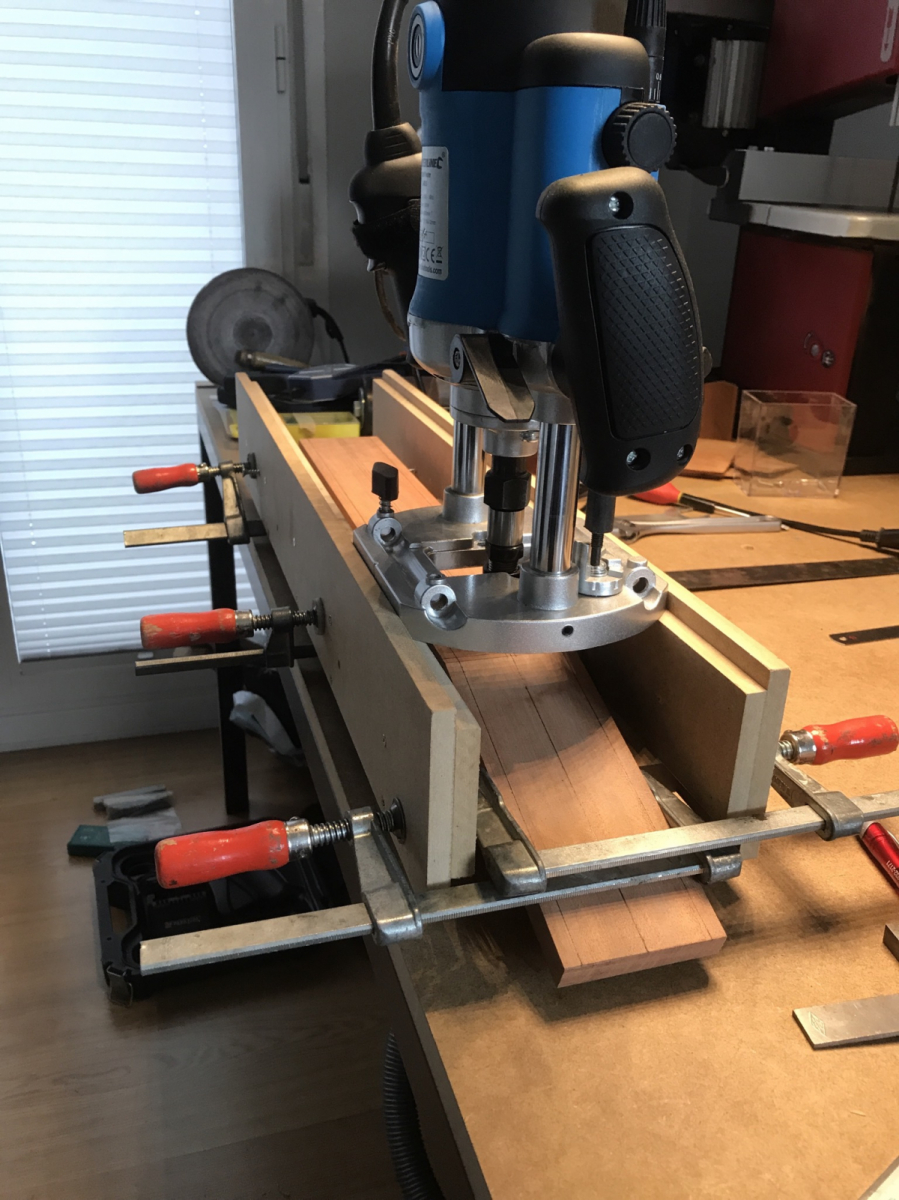

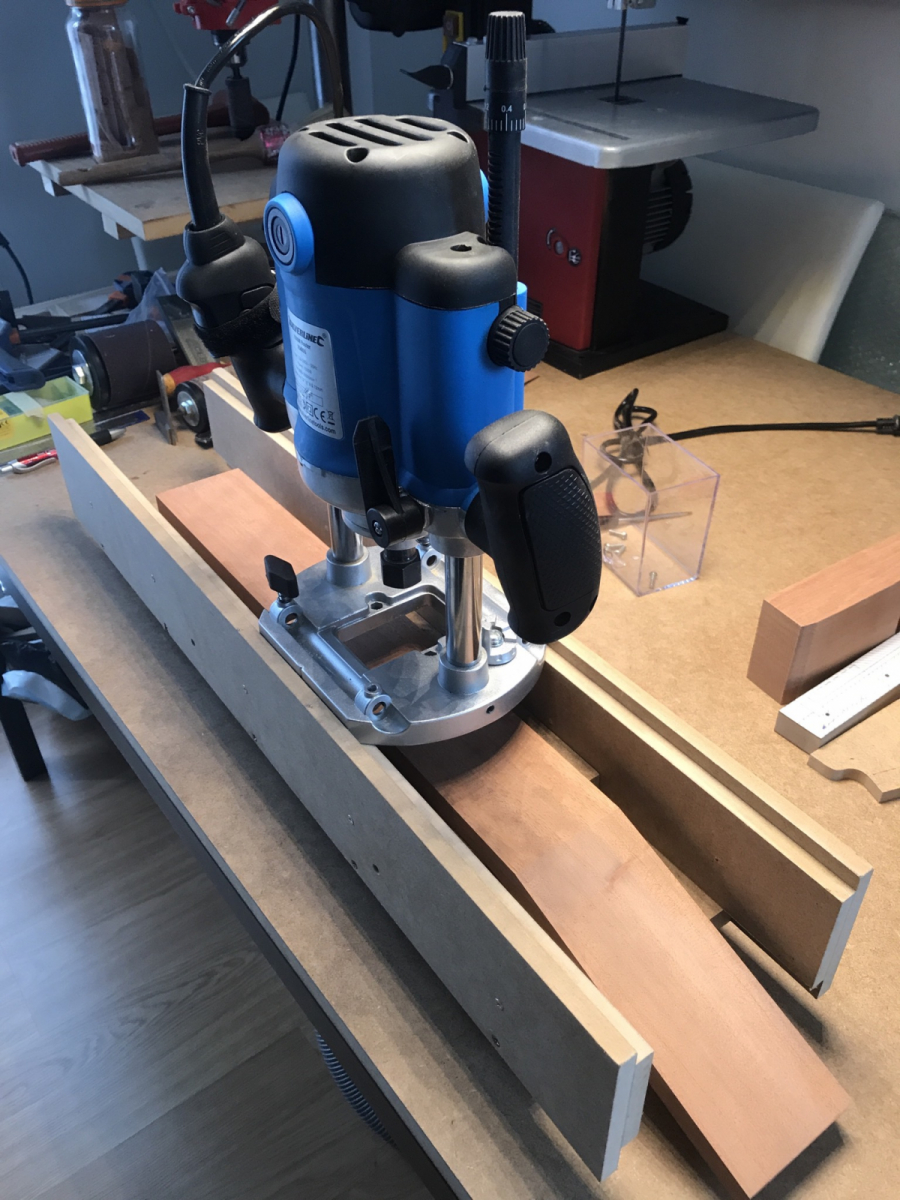

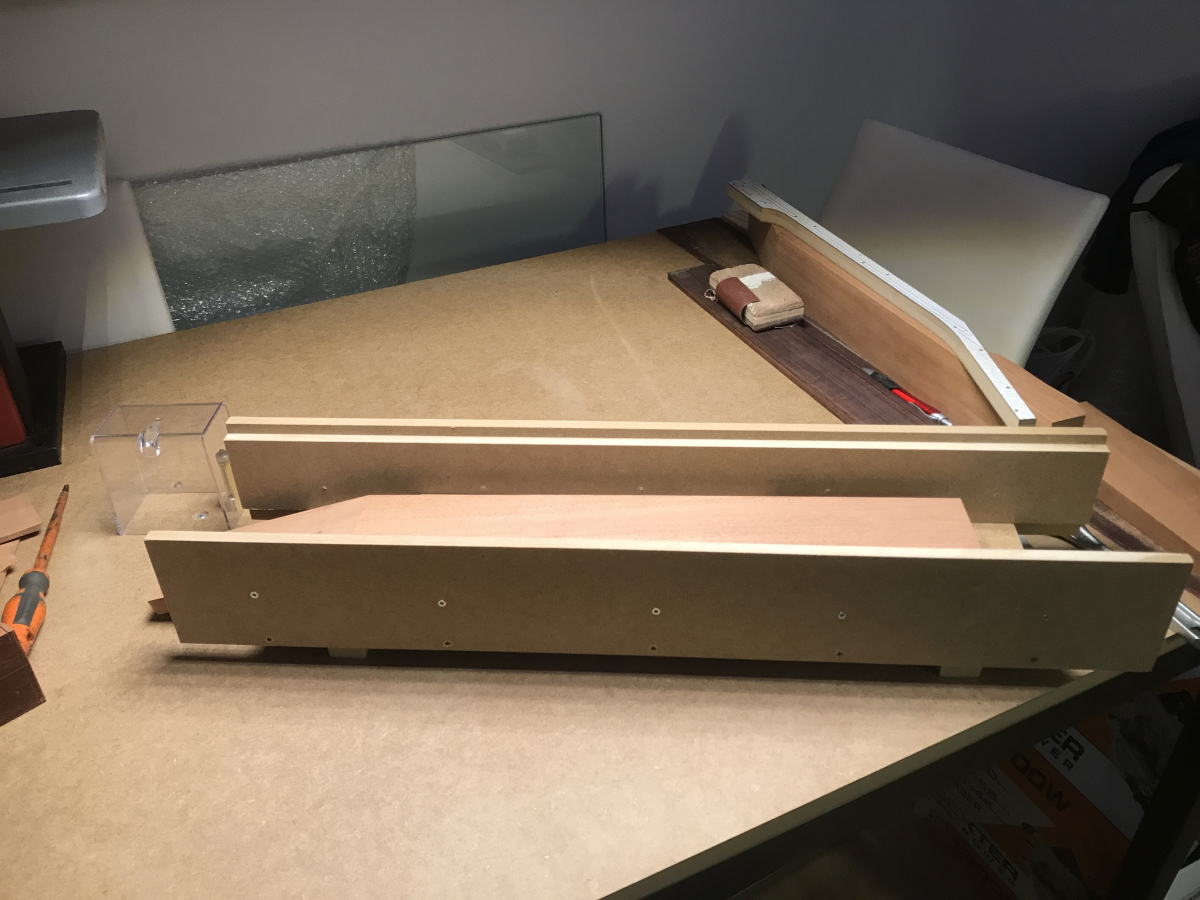

Las paredes del útil tienen doble altura, haciendo de carril para deslizar la fresadora.

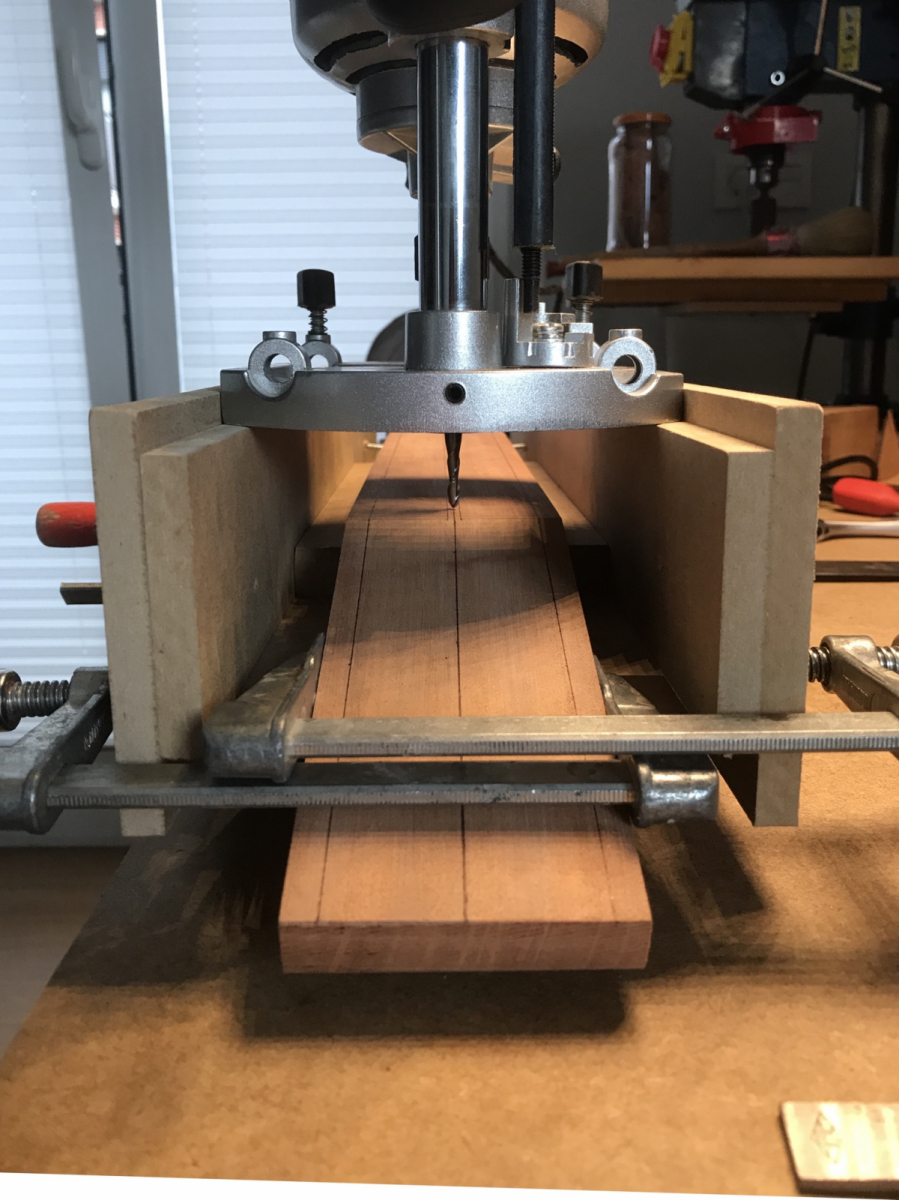

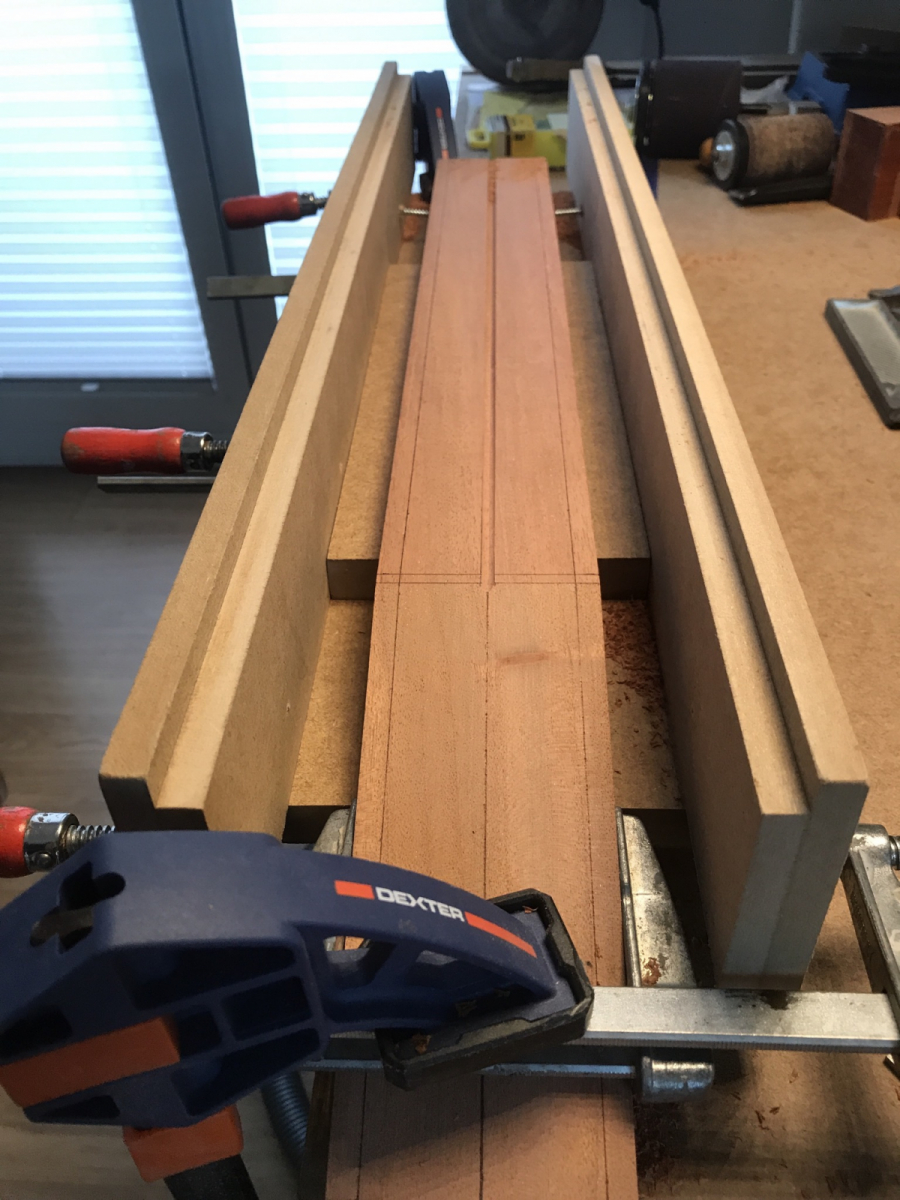

Con sargentas, una opuesta a la otra, inmovilizamos el mástil, además de que nos permitirán calibrar y centrar el mástil respecto a la fresa.



En la parte posterior, sujeto el mástil con dos tirafondos que atraviesan el útil. No importa que marquemos la madera ya que luego nos lo llevaremos al reducirlo al ancho final.




.
Archivos adjuntos ( para descargar)
Subir
2
jdearriba
#80 por jdearriba el 05/12/2017

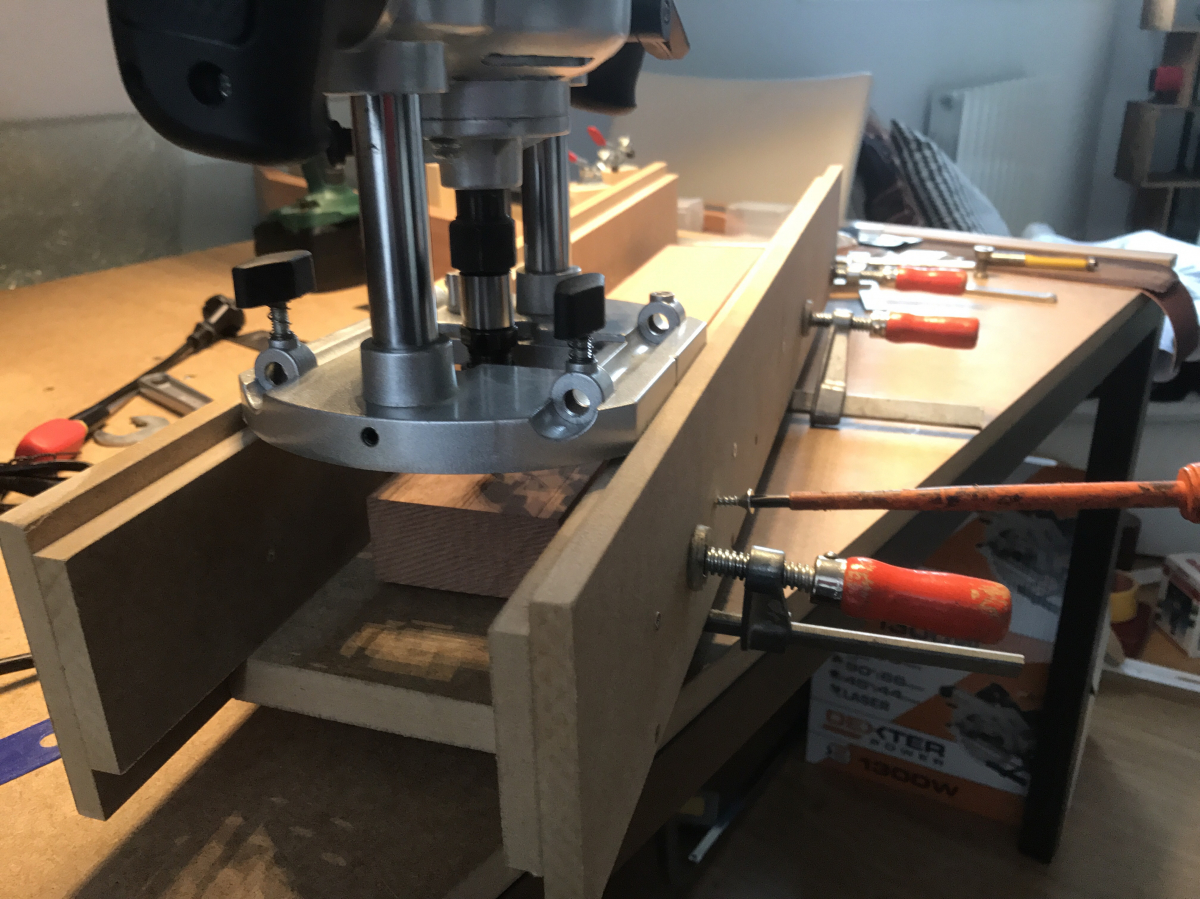

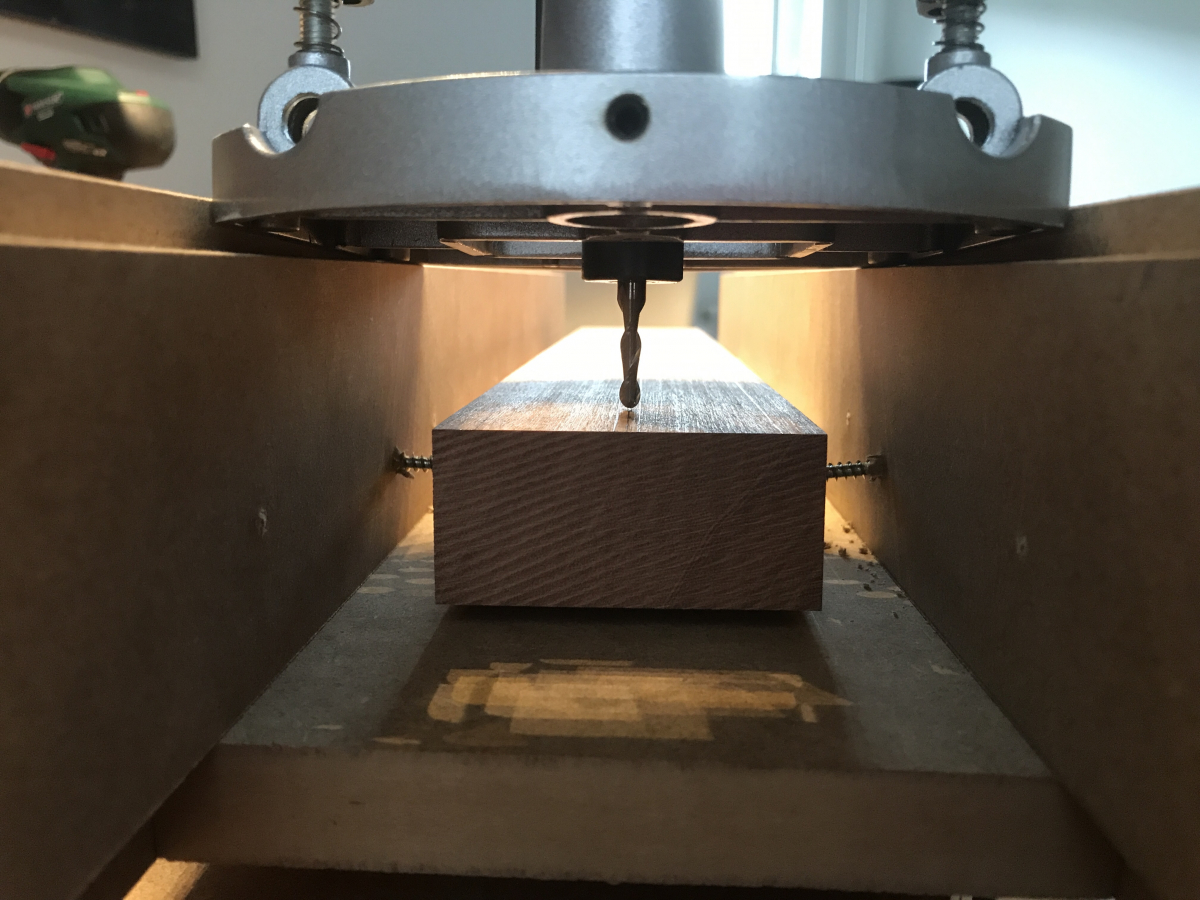

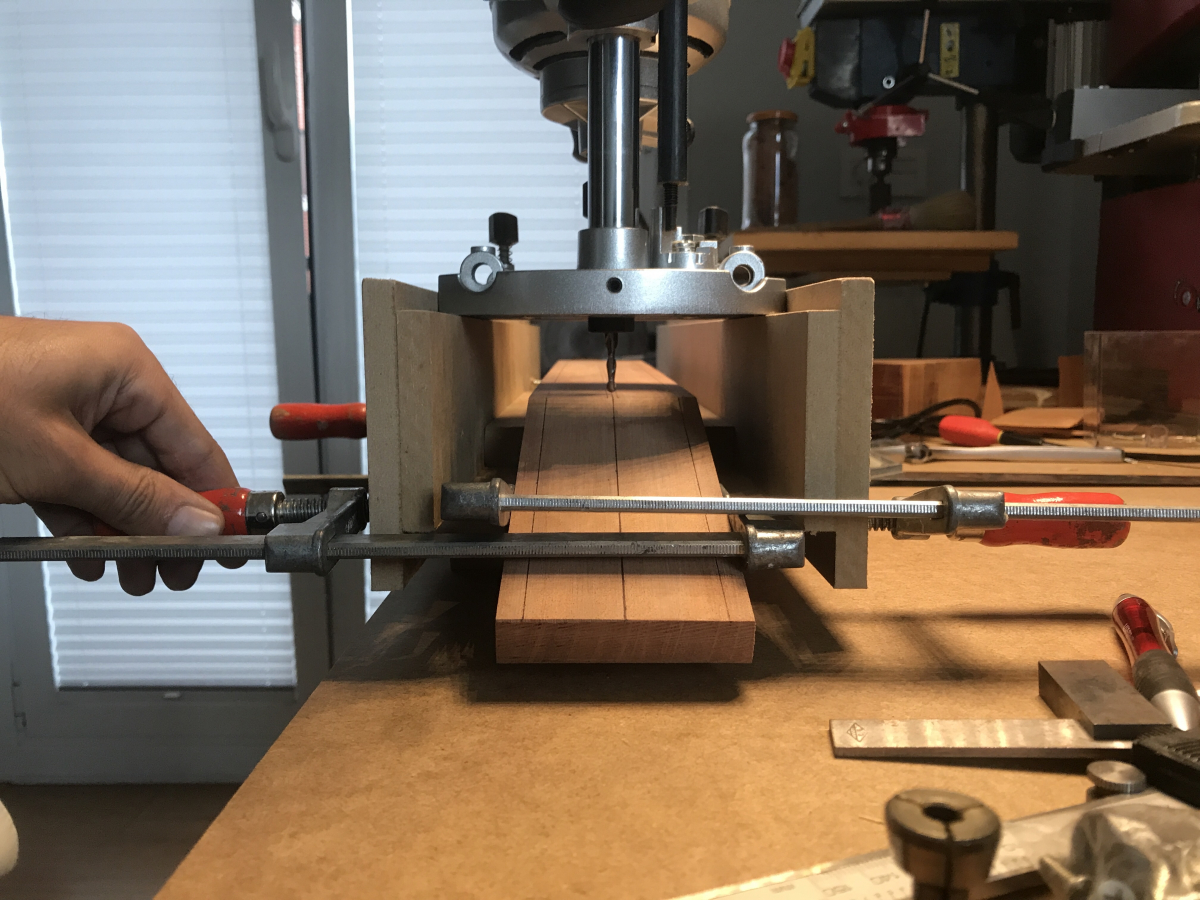

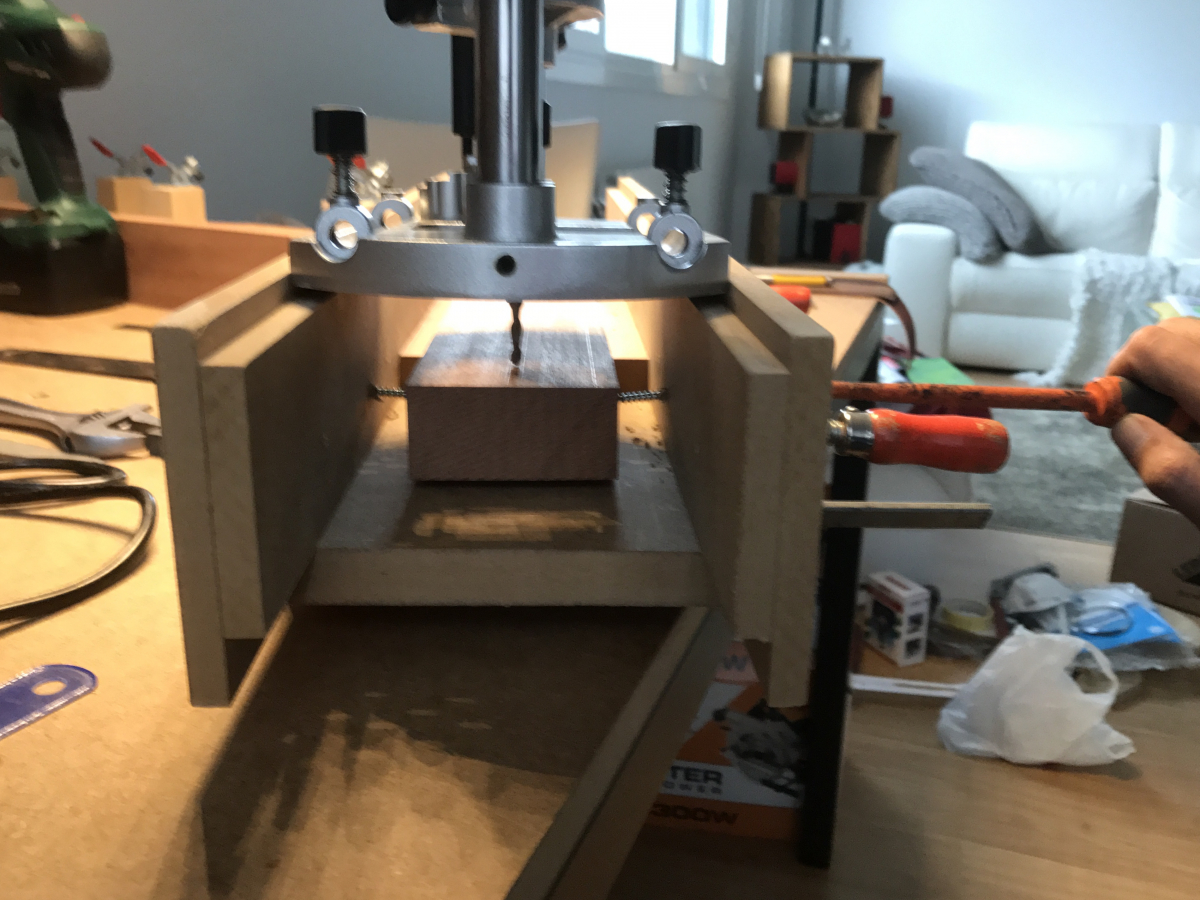

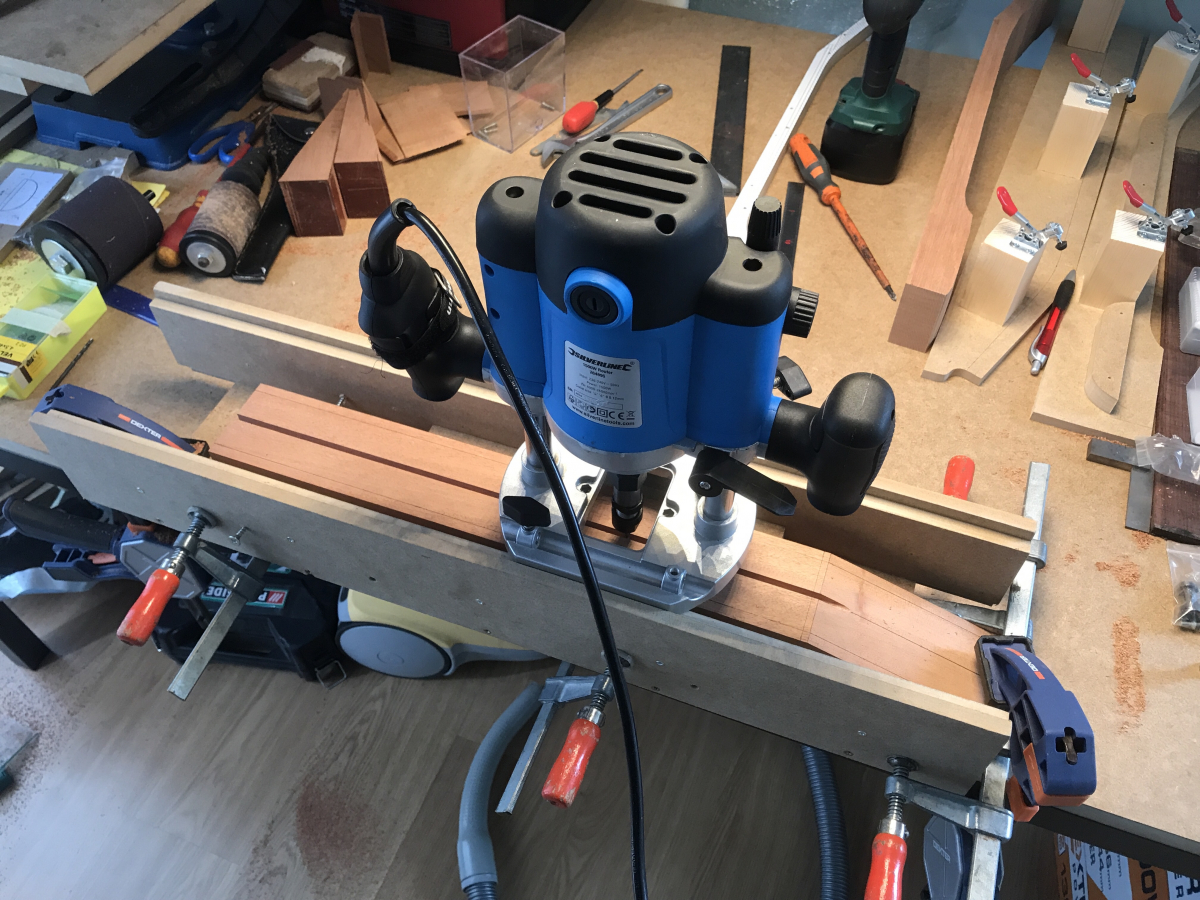

Centramos bien el mástil respecto a la fresa.



Y hacemos una primera pasada no muy profunda para comprobar que todo está bien.



Hay que rectificar ligeramente la posición atrás.

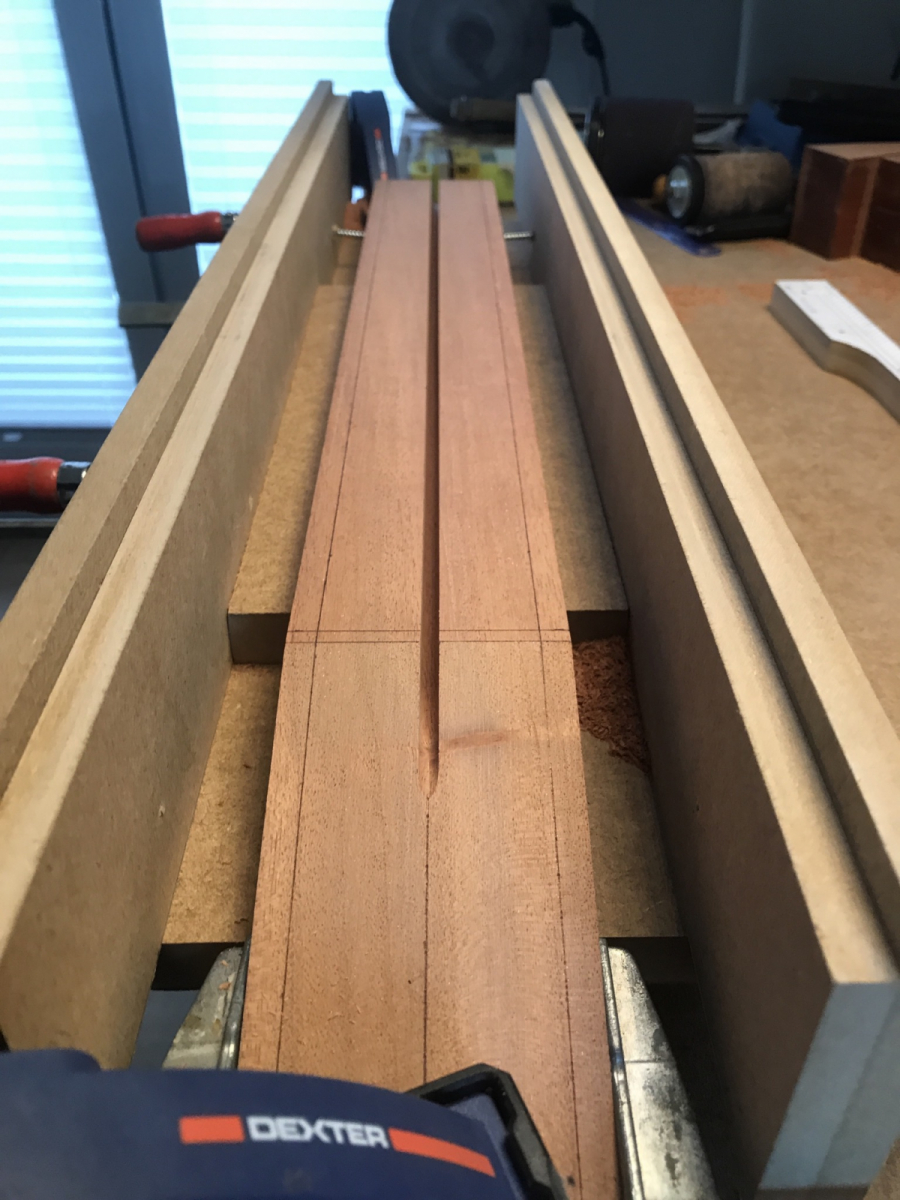

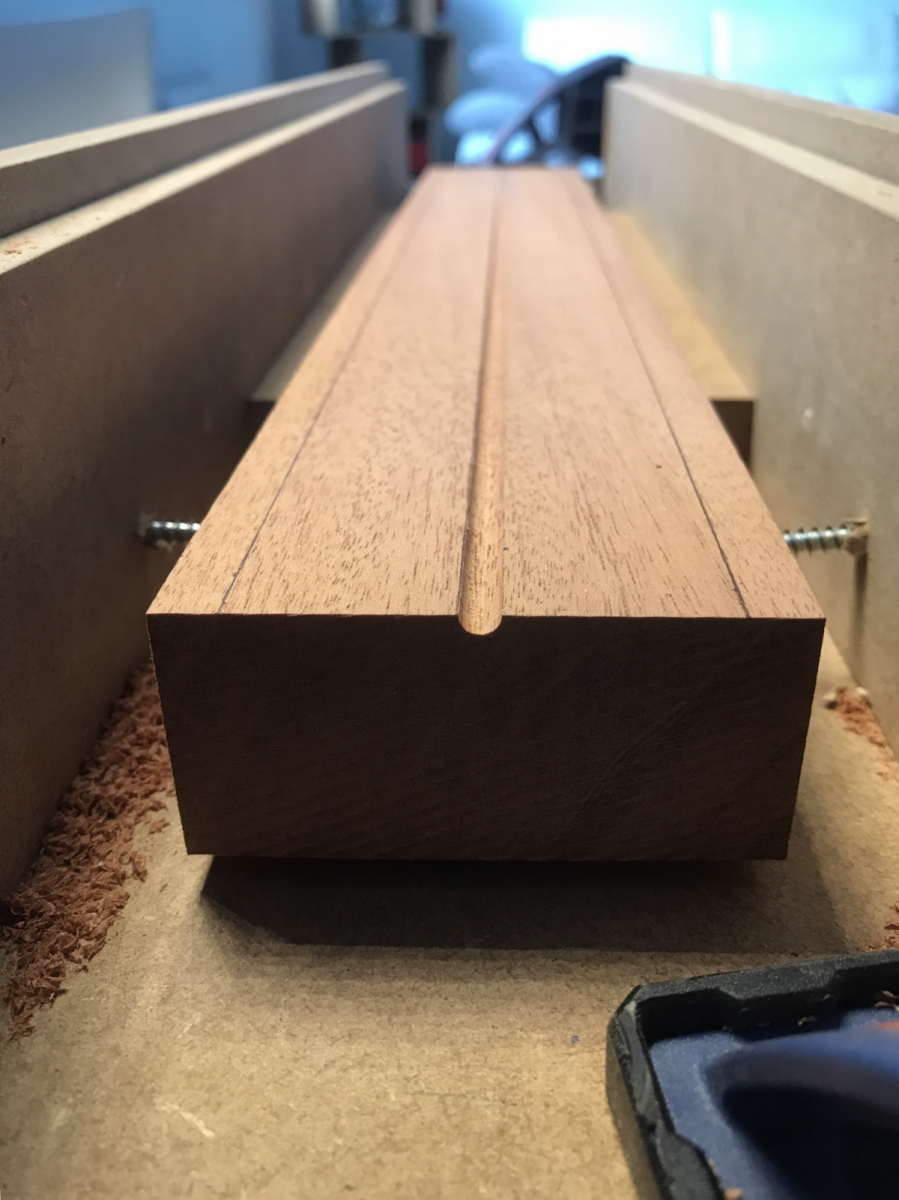

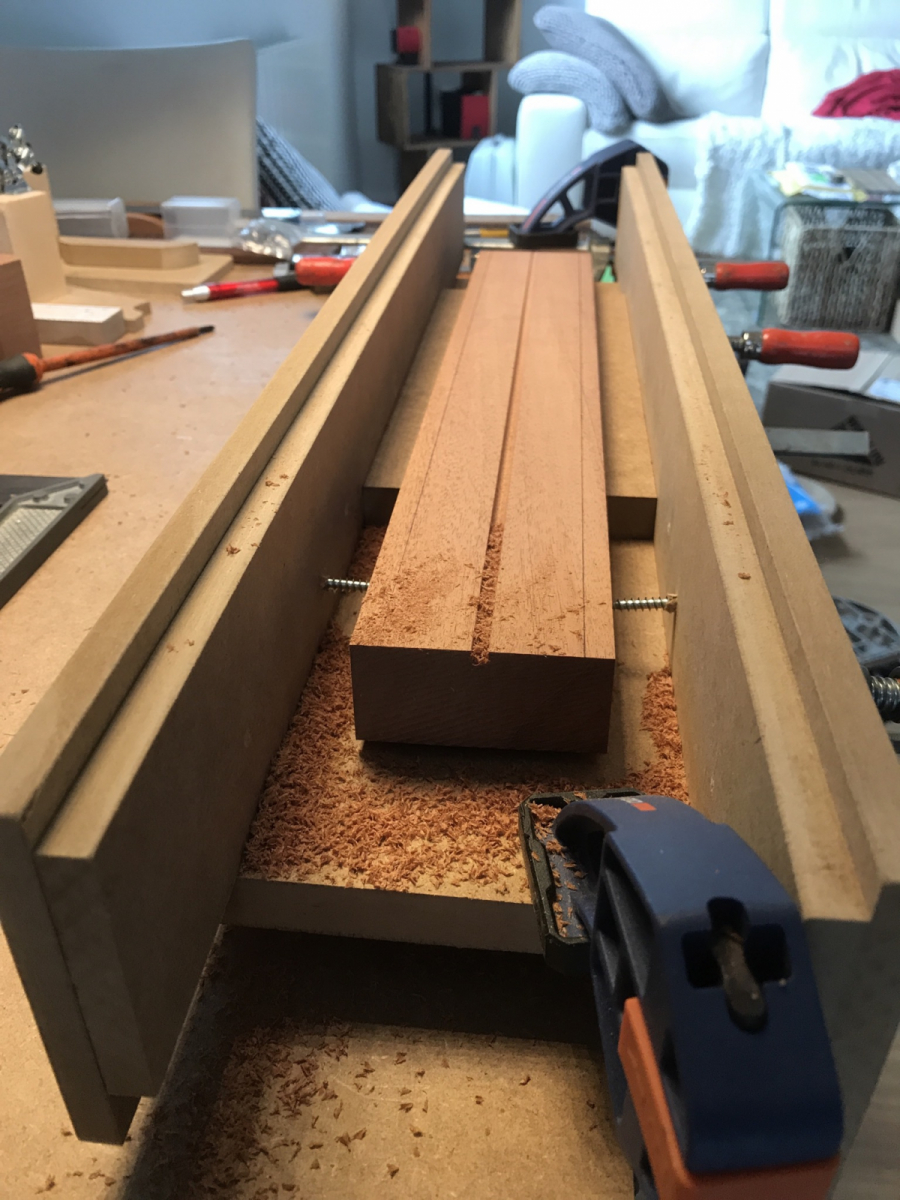

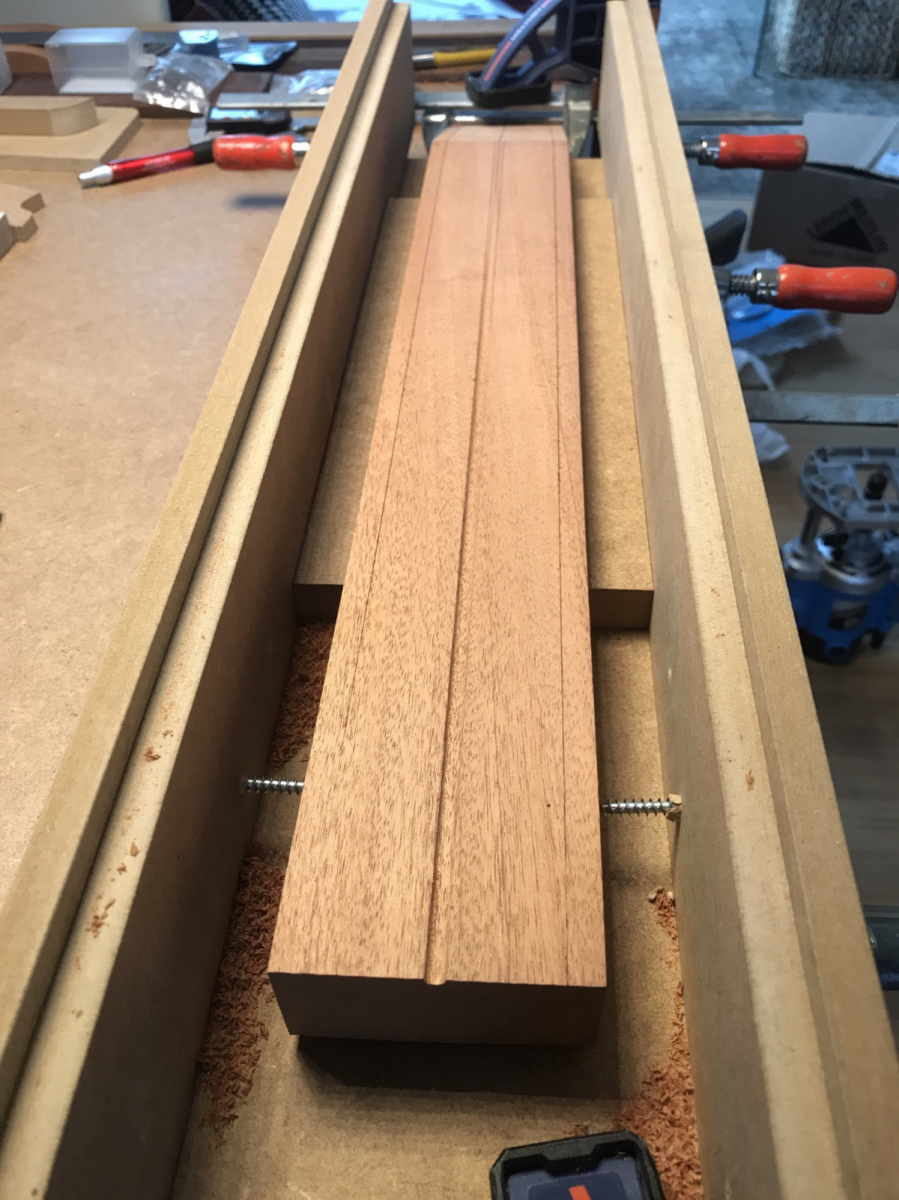

Tras los ajustes pertinentes, seguimos dando pasadas poco a poco, comprobando tras cada una que todo va bien, hasta llegar a la profundidad final.

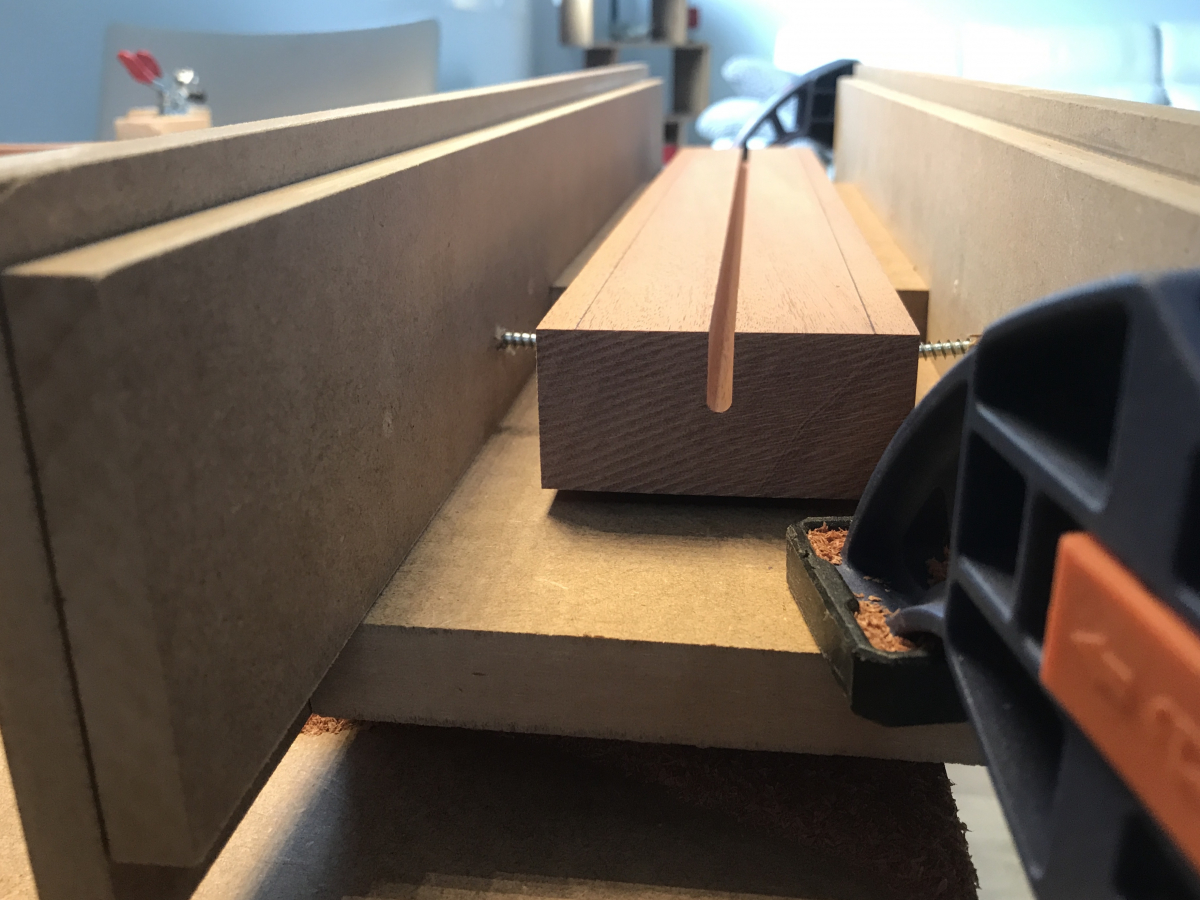

Así:

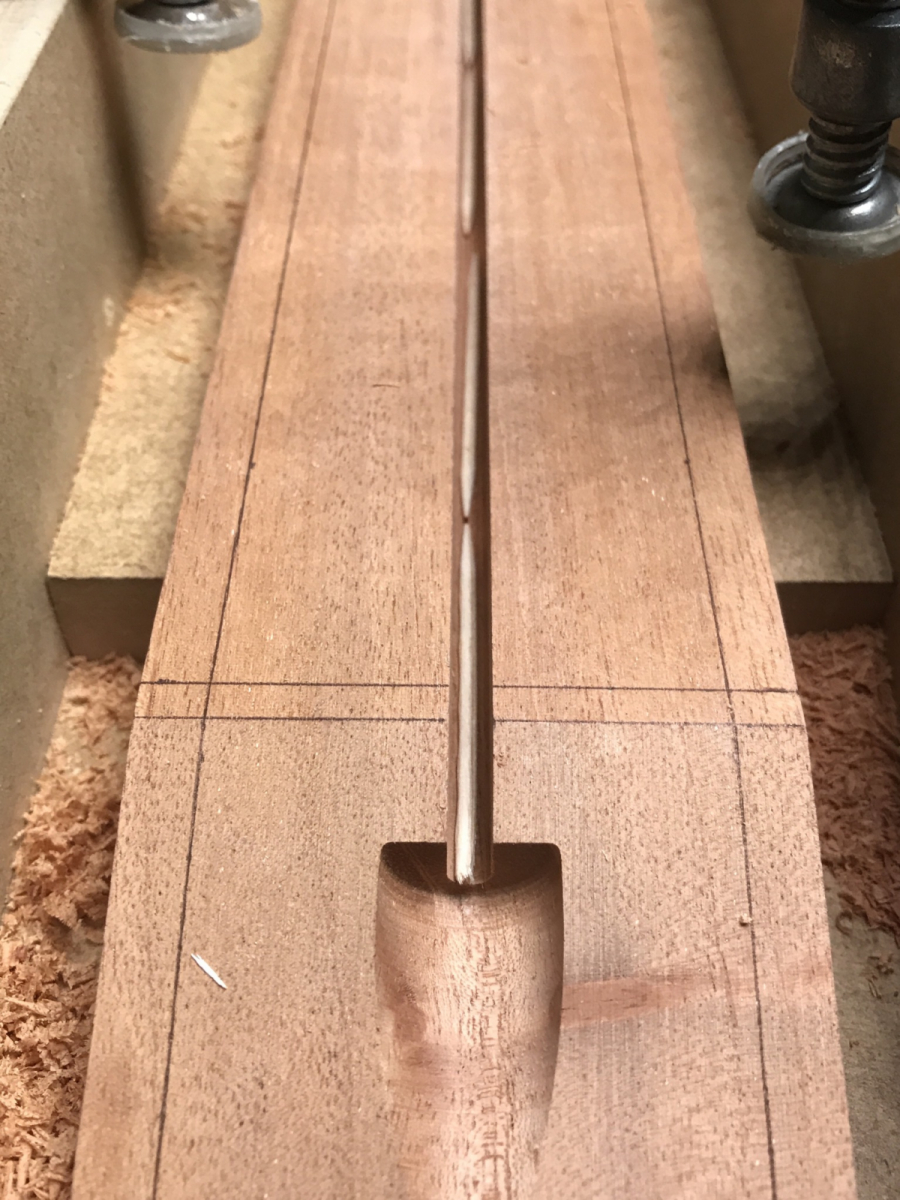

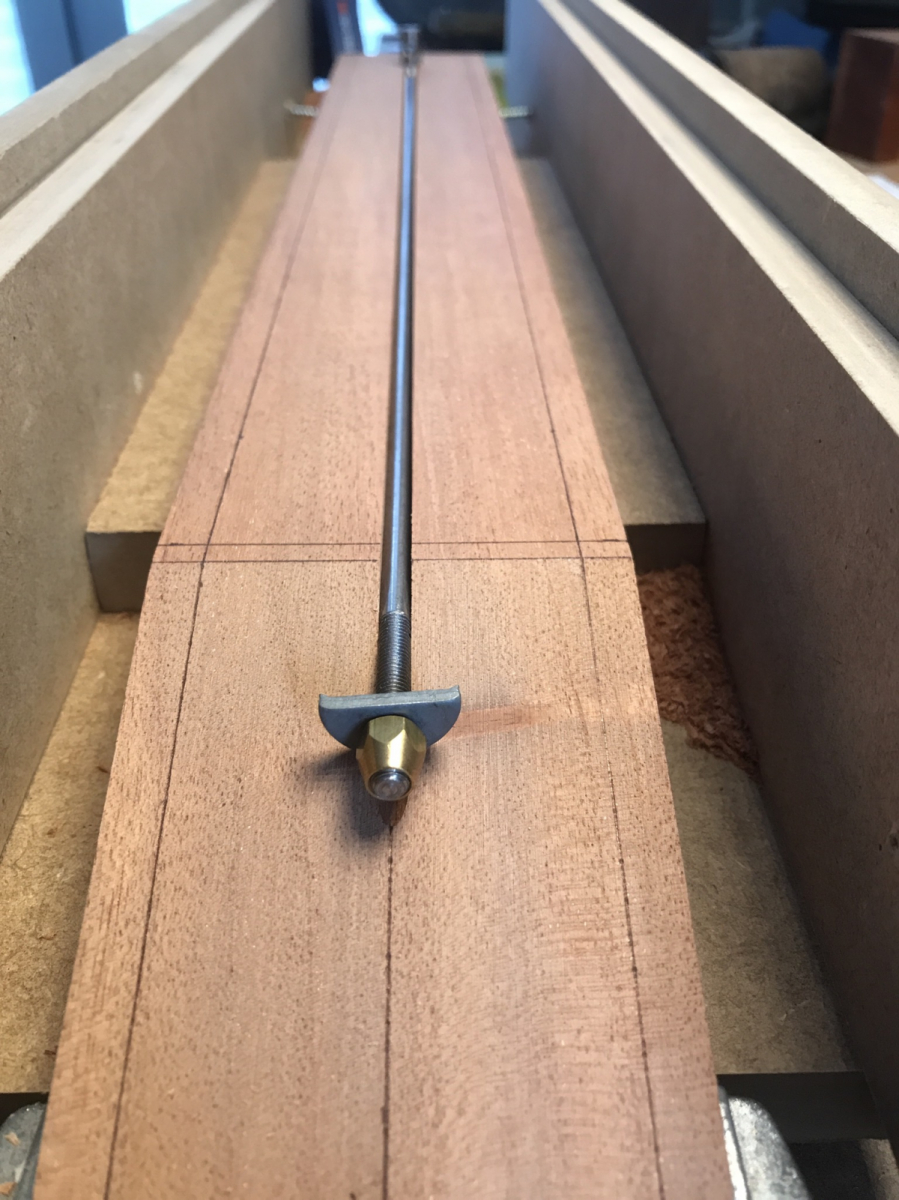

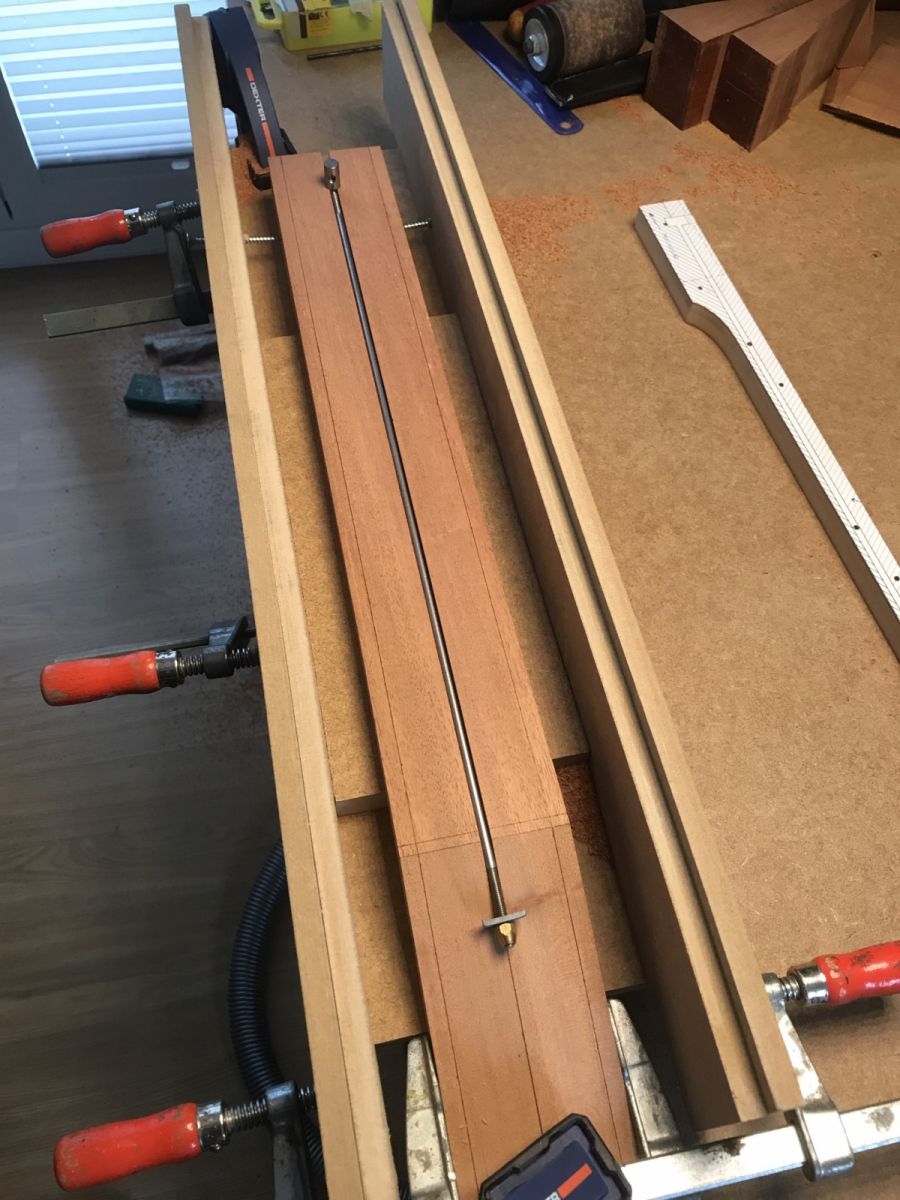

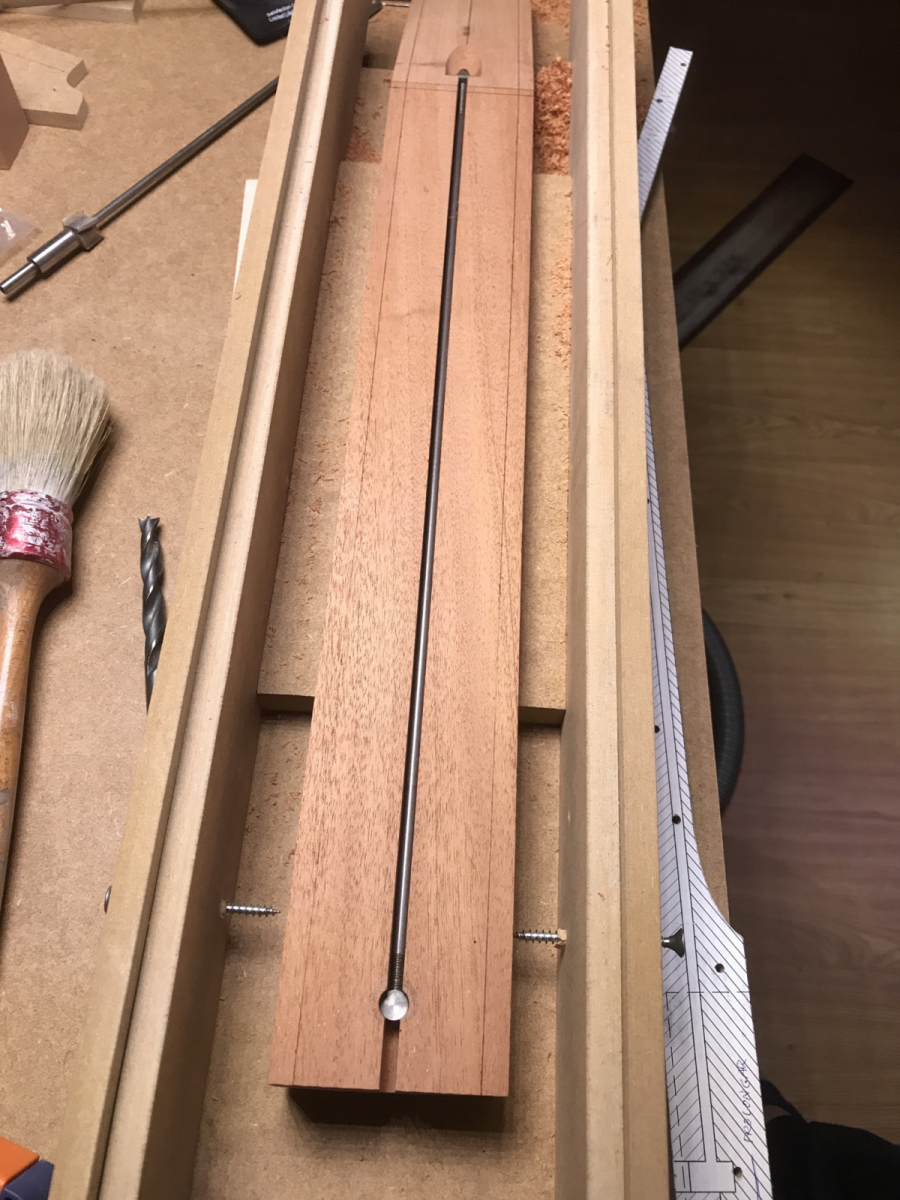

Comprobando que la varilla entra y queda bien ajustada (no nos interesa que quede holgada y vibre...).



Perfecto.




.
Archivos adjuntos ( para descargar)
Subir
1
jdearriba
#81 por jdearriba el 05/12/2017

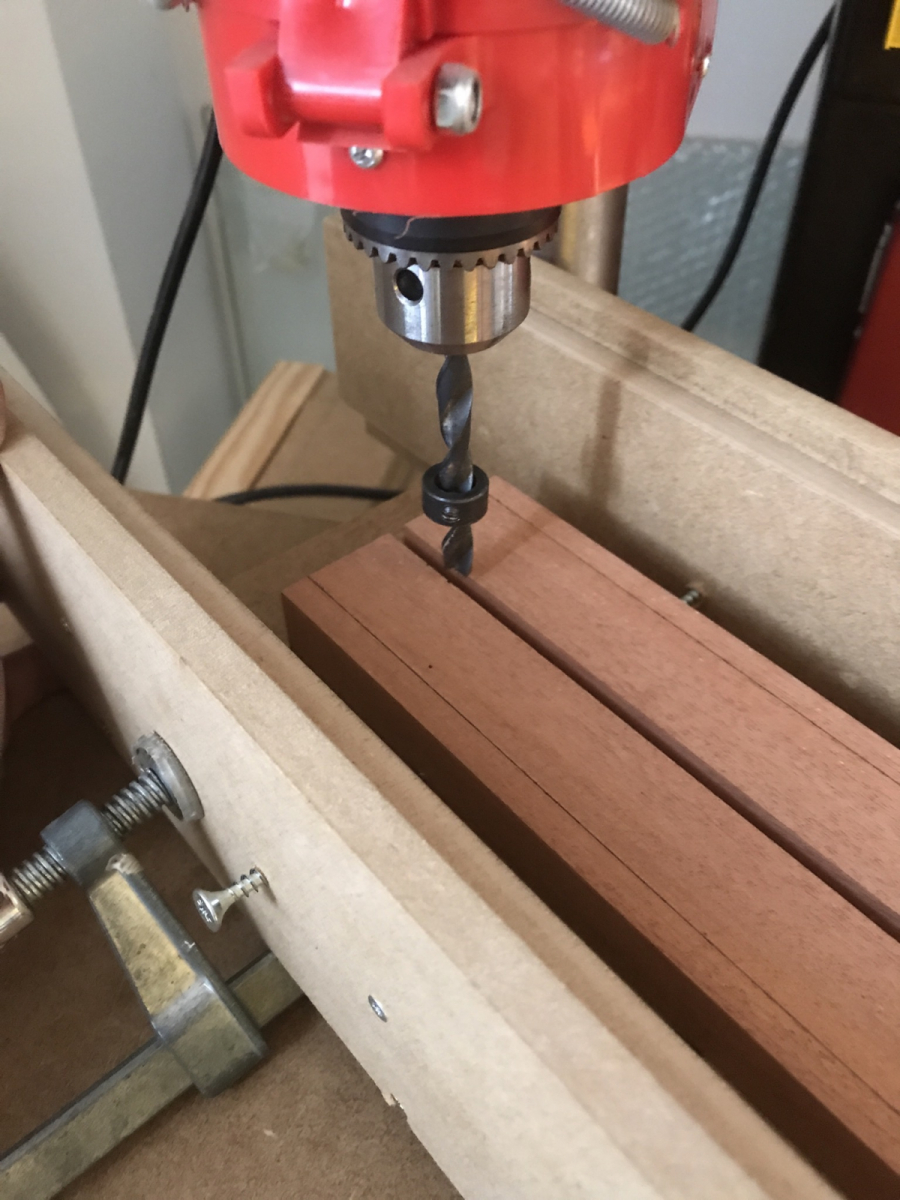

Hora de hacer el taladro para el tope.

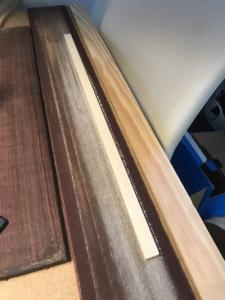

Rebajando el grosor de la lengüeta de arce que aprisionará el alma, al ancho del canal.

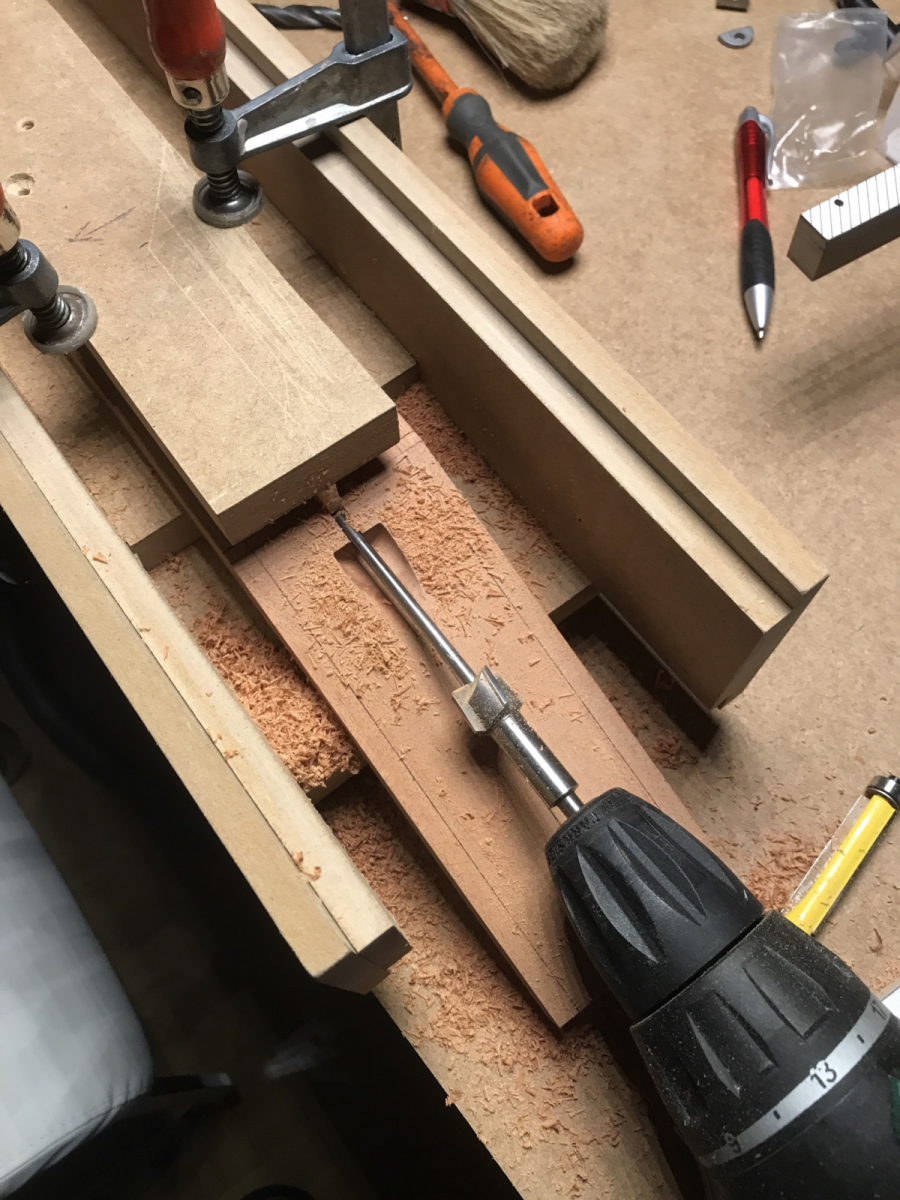

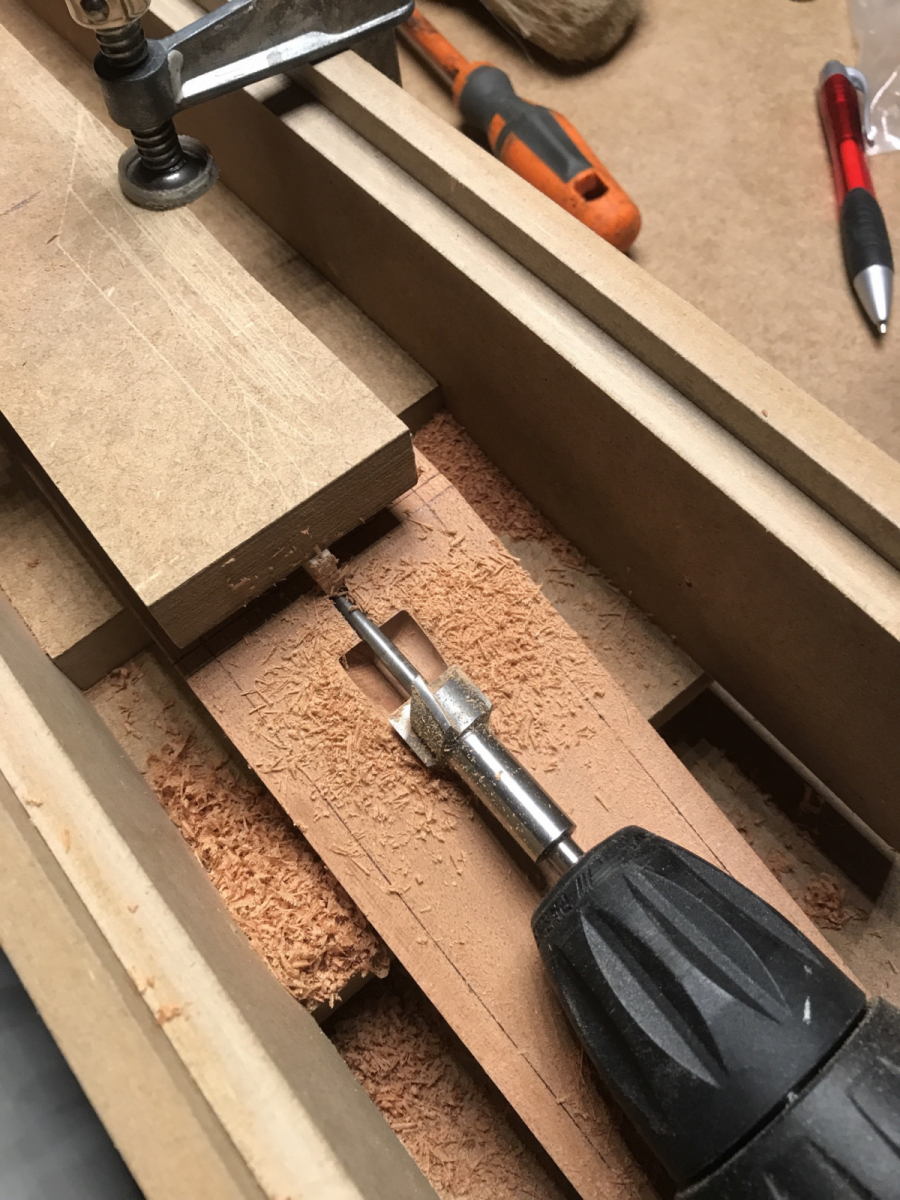

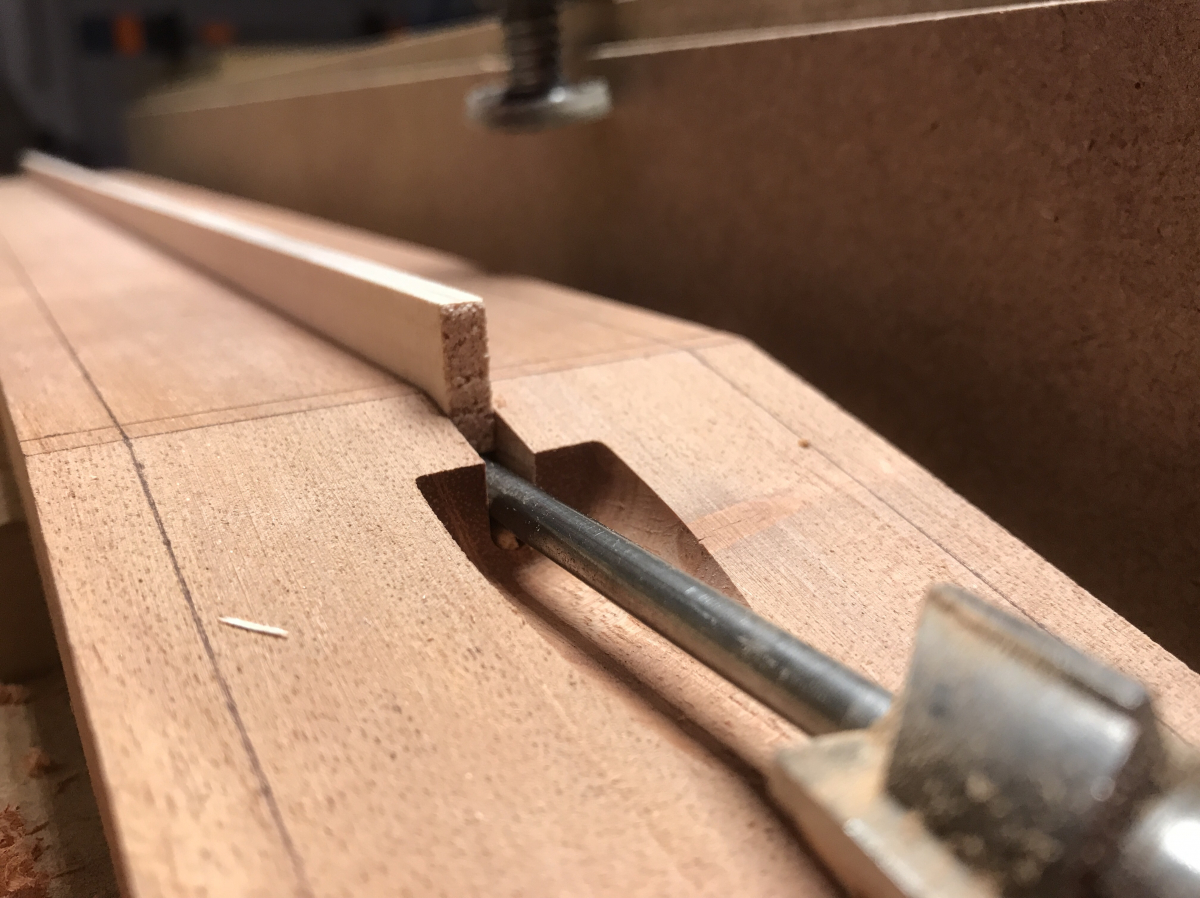

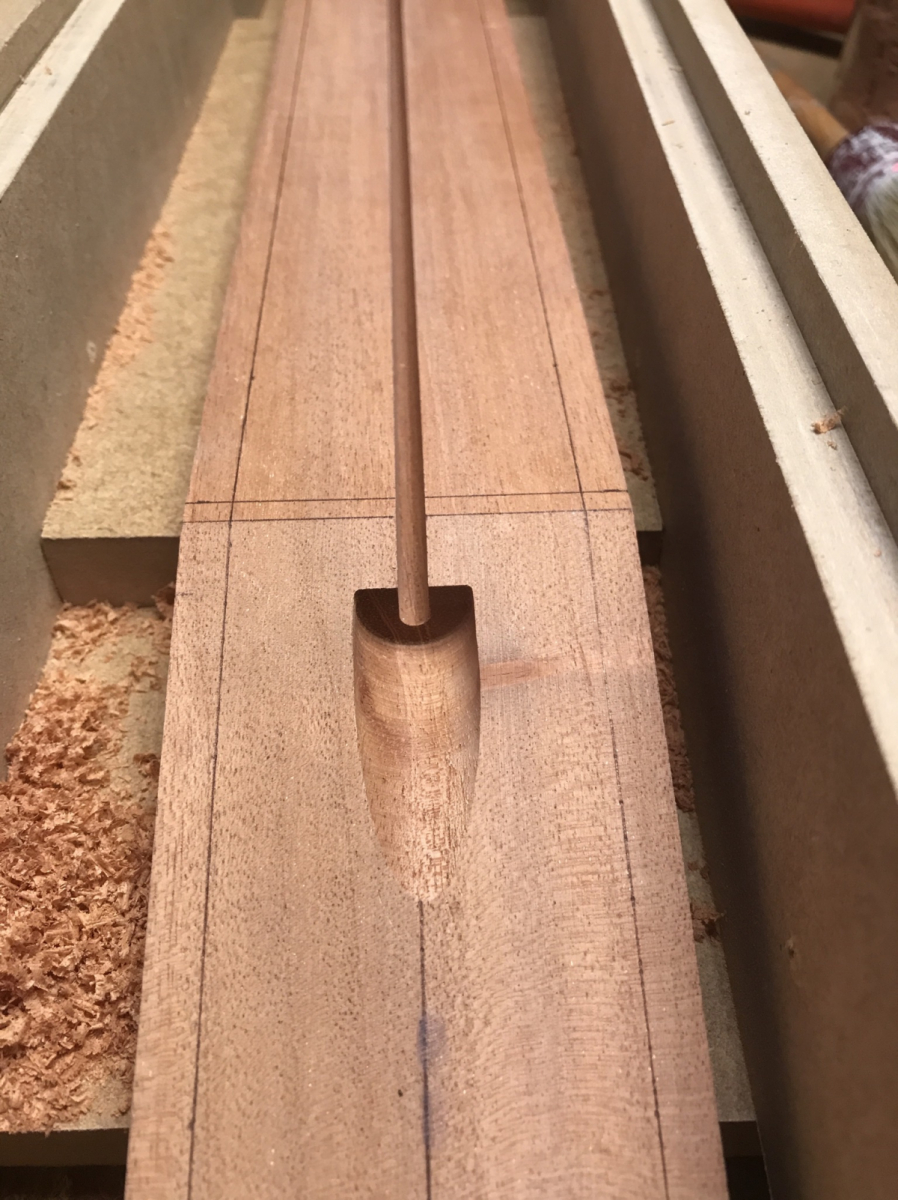

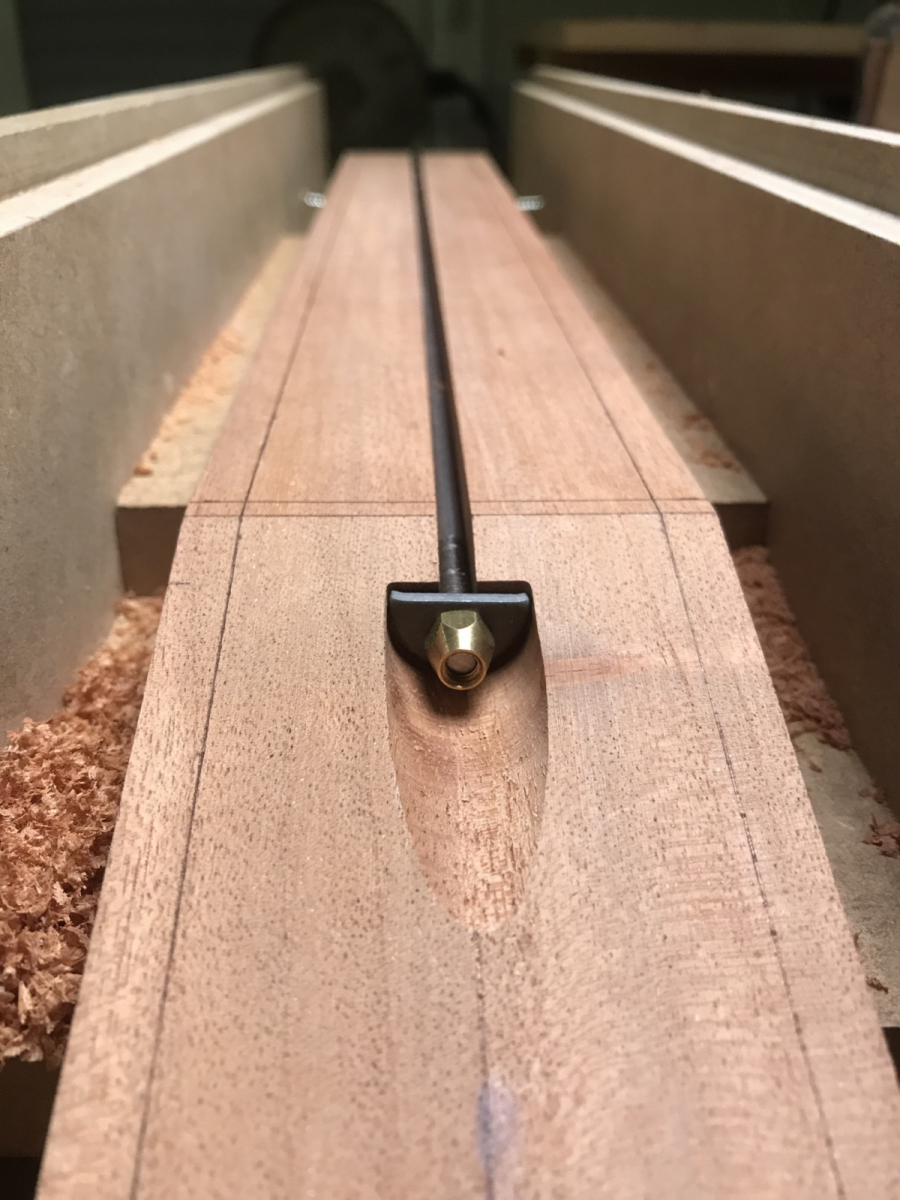

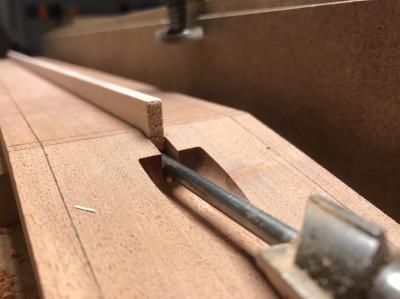

La fresa para mecanizar el acceso al alma, tiene su propia varilla para guiar el mecanizado. Esta operación me da mucho respeto. No quiero debilitar esta zona de por sí ya crítica, así que con la varilla del alma metida en la renura, elevo la broca y hago que la primera incursión con la broca sea ligera.



Hay que hacerla un poco más profunda, así que quito la varilla del alma y meto unos palillos para seguir dándole cierta altura a la fresa y no pasarme comiéndo material.

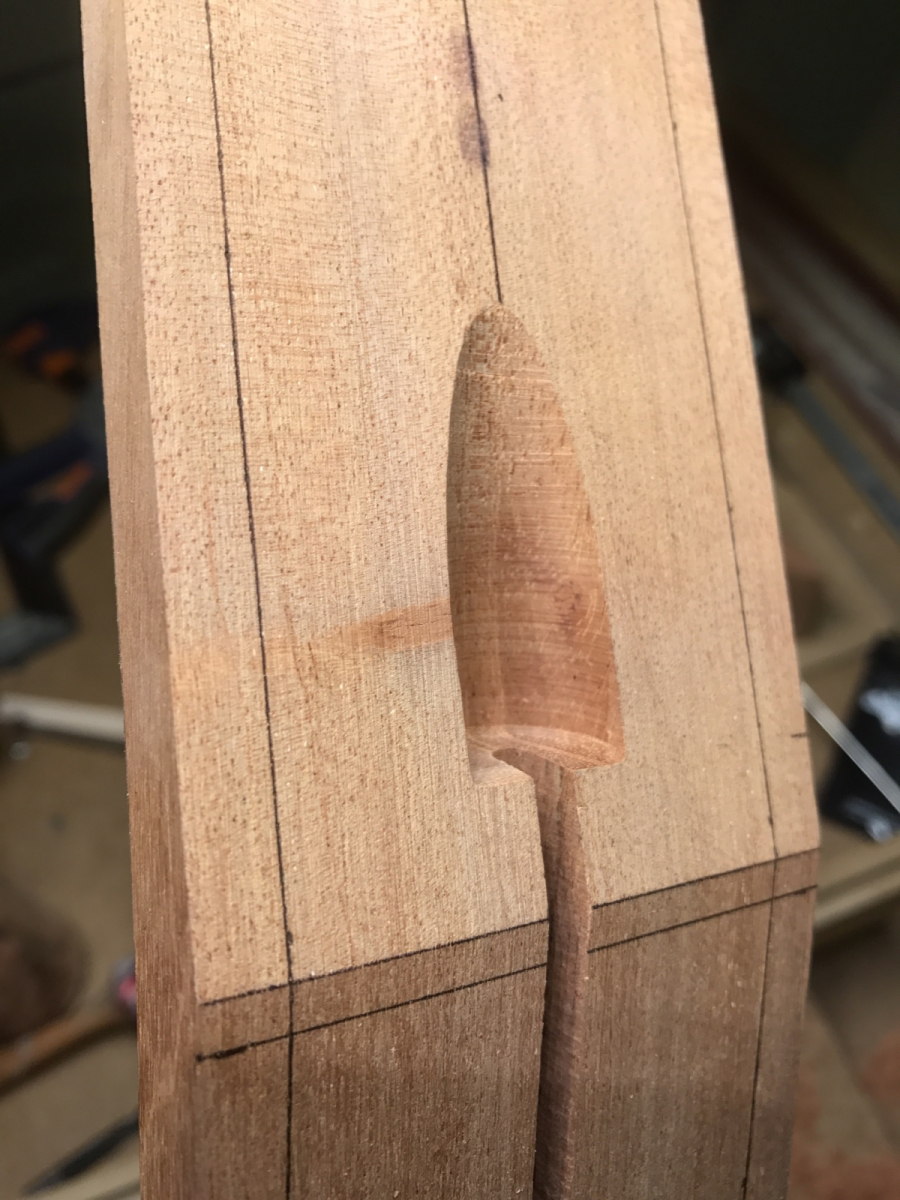

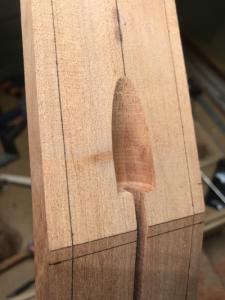

Suficiente.

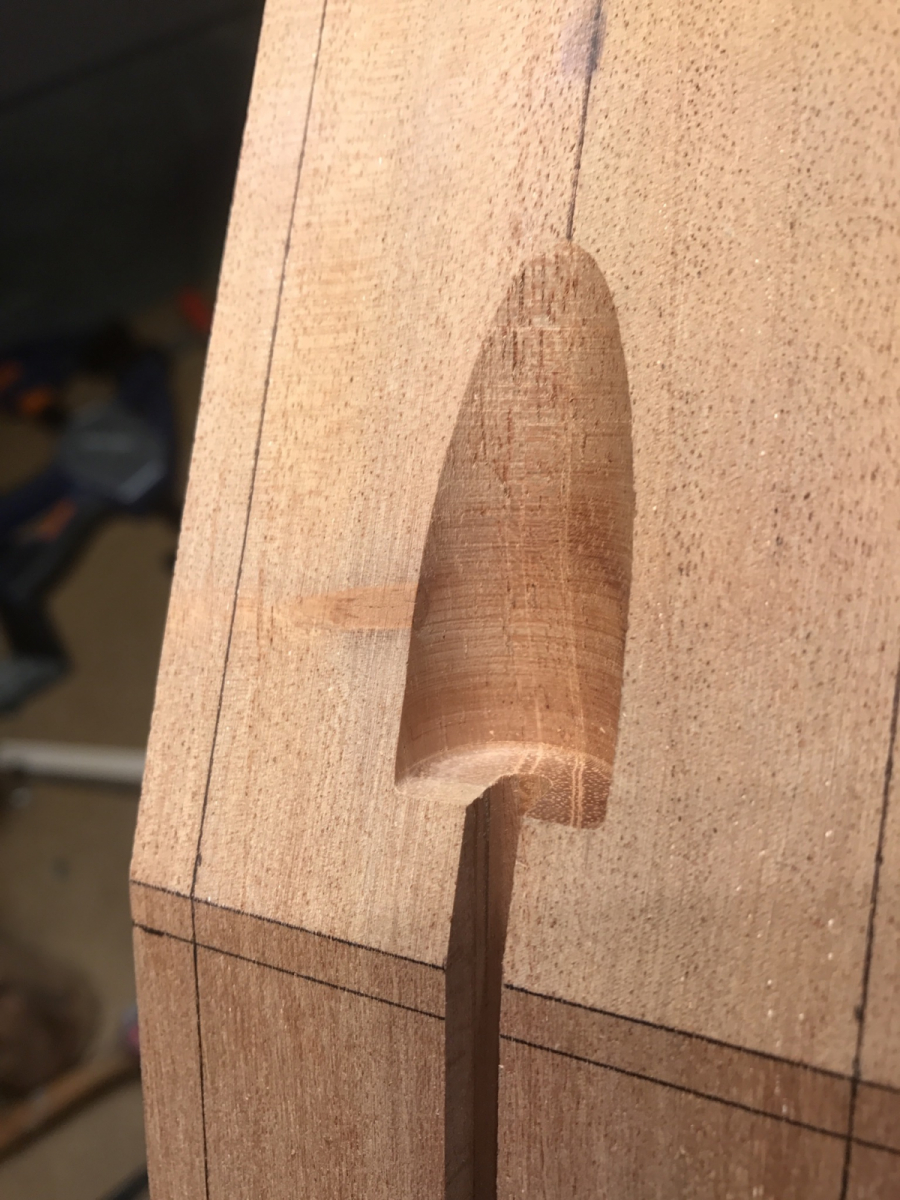

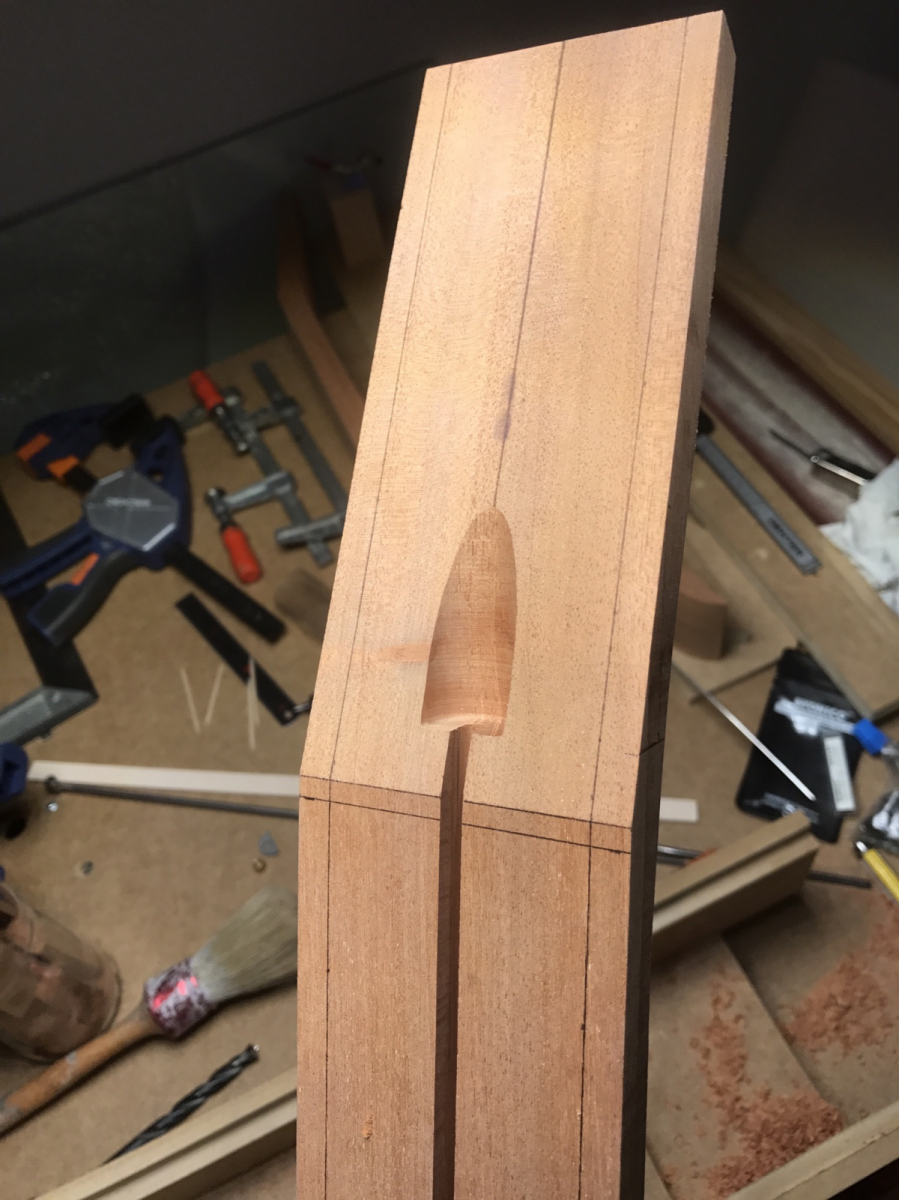

¿Os acordáis del nudo...? Fuera de la zona de peligro :victoria:




.
Archivos adjuntos ( para descargar)
Subir
2
jdearriba
#82 por jdearriba el 05/12/2017
Mi intención inicial era no seguir el plano 100% y reforzar esta zona en la medida de lo posible. Todo el mundo sabe del problema de diseño de Gibson con éste tema. El punto más débil de sus guitarras sin duda. Y no es de extrañar que tantas acaben decapitadas. Solo hay que mirar esta foto para echarse a temblar...

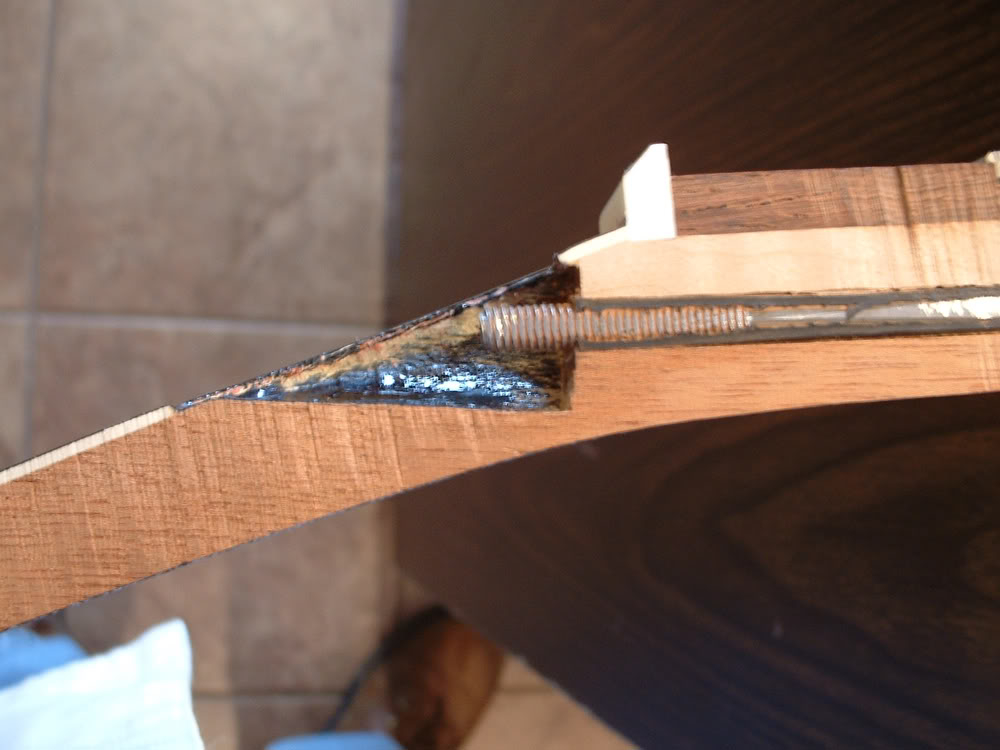

Y es que nadie quisiera tener que lidiar con ésto...

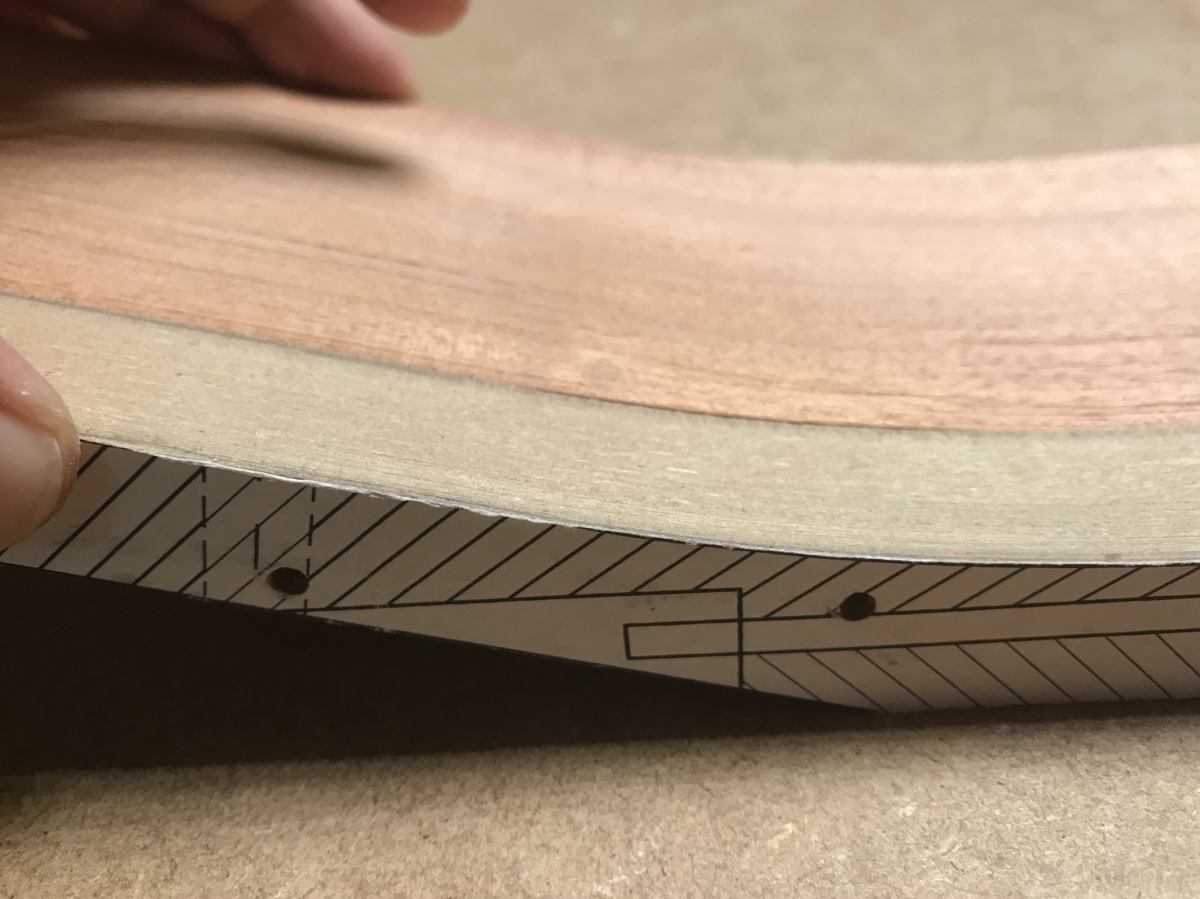

Para contrarrestar este aspecto, le di cierta demasía al mástil en este punto.



El rebaje me hubiera gustado hacerlo menos profundo también, pero los palillos no daban la suficiente altura y ha quedado según plano.

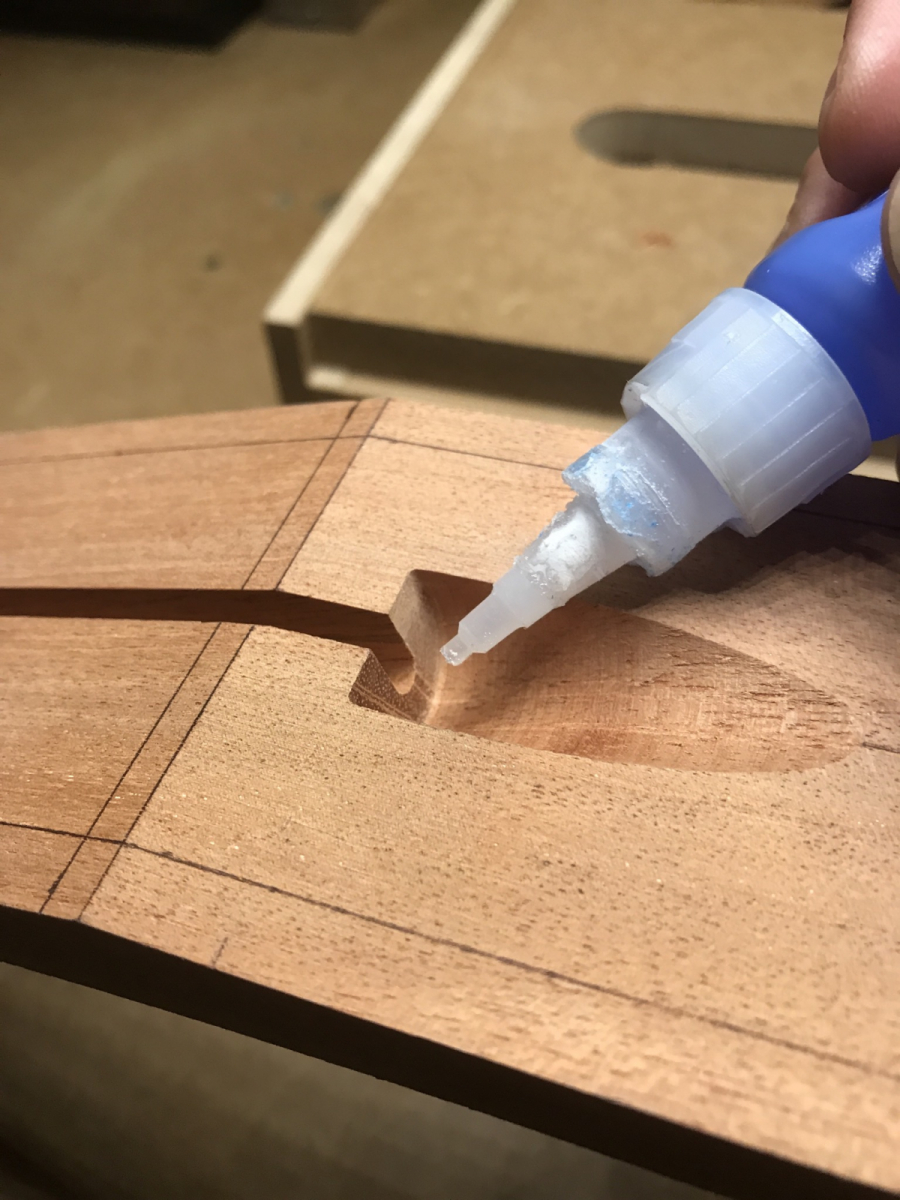

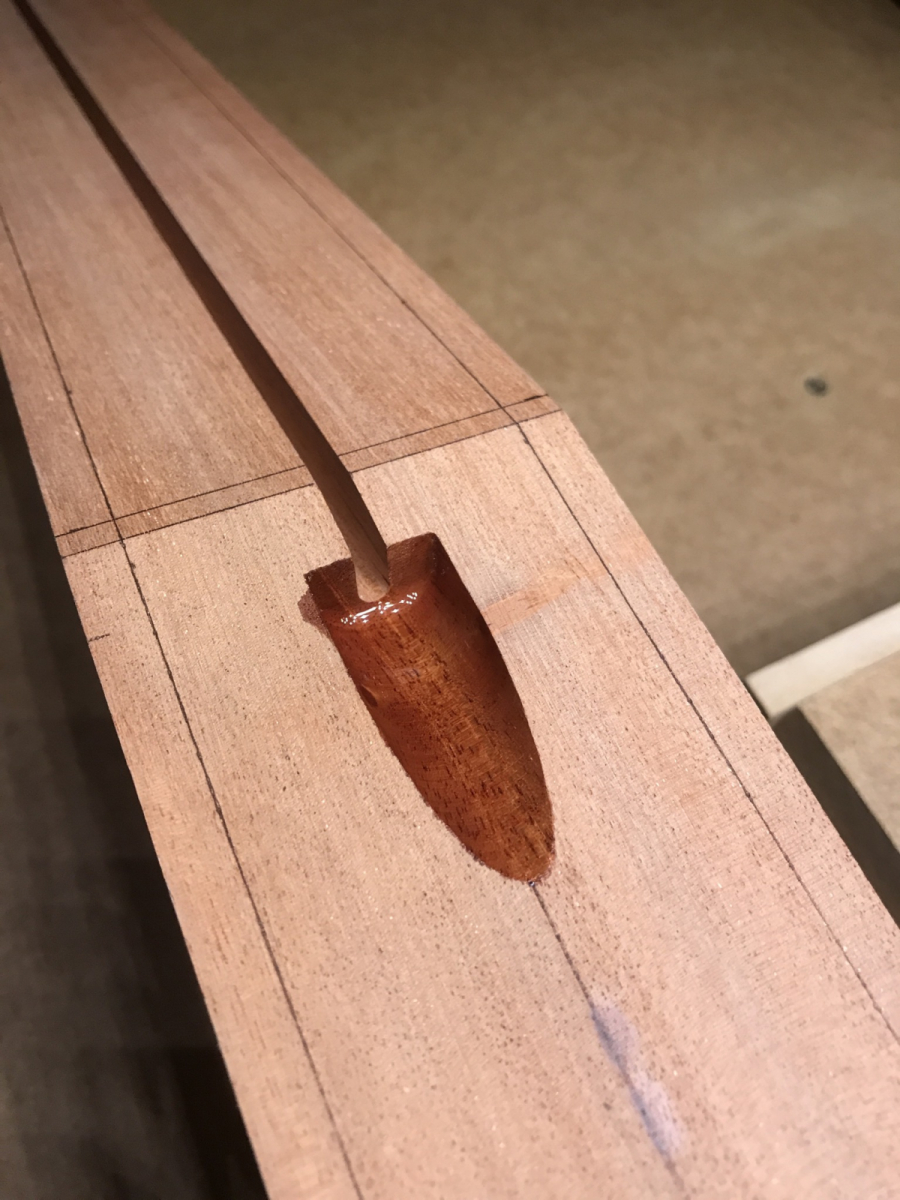

Además de la demasía, para darle un punto extra de solidez, he seguido el consejo de Gil Yaron vertiendo CA generosamente en la cavidad.

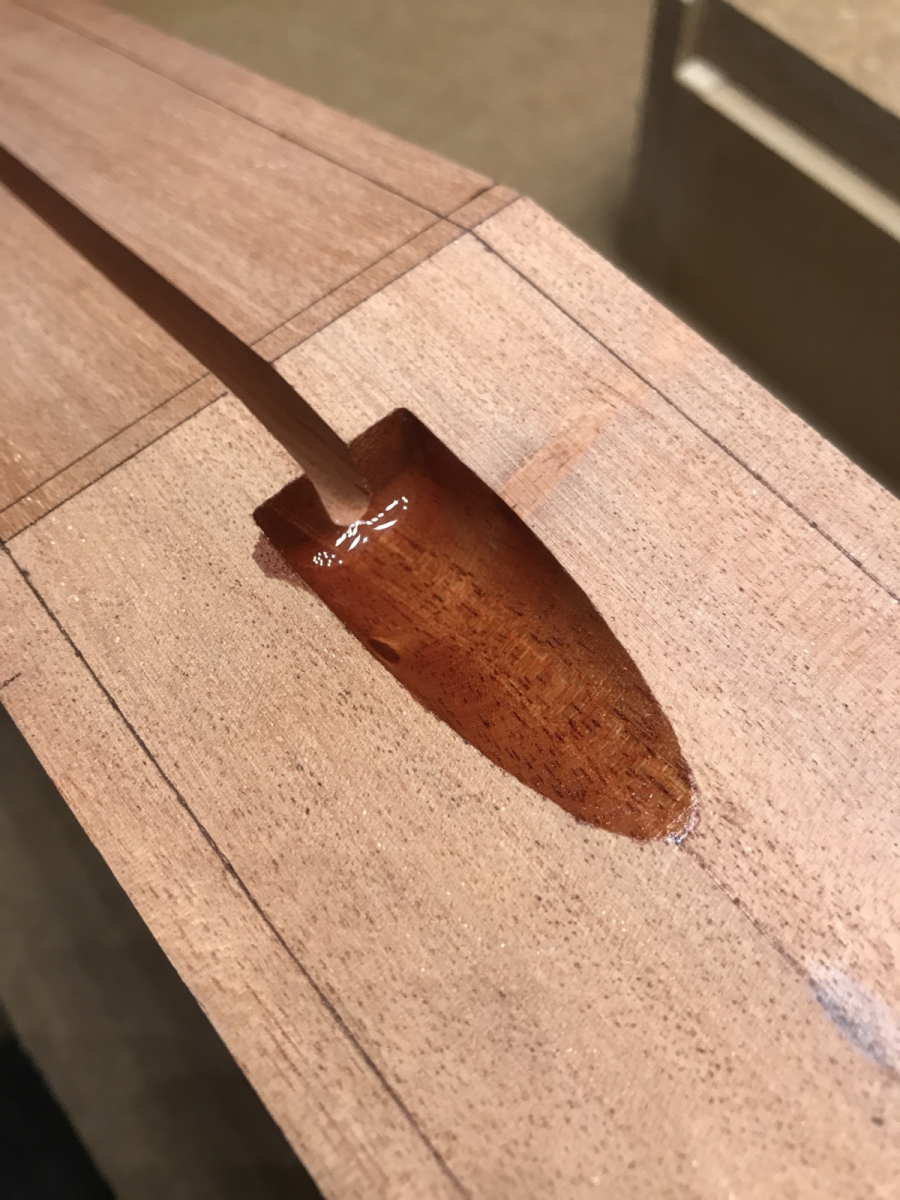

La caoba es muy porosa y absorve muy bien el cianoacrilato, lo que hará que el punto sea mucho más rígido. Respecto al acabado, irá cubierto con la pintura negra de la pala, por lo que será completamente inapreciable.

En este caso, no seguir el plano 100% estará más que justificado, y la zona quedará más sólida haciendo que sea más difícil que esta Special pierda la cabeza


:ok:
Archivos adjuntos ( para descargar)
Subir
1
CarlosAlcaide
#83 por CarlosAlcaide el 05/12/2017
Muy buena compañero, gran trabajo en la práctica y lo más importante grandísimo trabajo en la teoría y el estudio, si señor
Subir
feredes
#84 por feredes el 05/12/2017
No conocía el truco ese del cianocrilato, muy interesante. Mucho ánimo que ya va cogiendo forma!!!!!
