Construcción de una Les Paul Special '57 TV Yellow paso a paso página 6

jdearriba
#61 por jdearriba el 25/11/2017
Tras un pequeño parón, seguimos con los avances :super_icono:

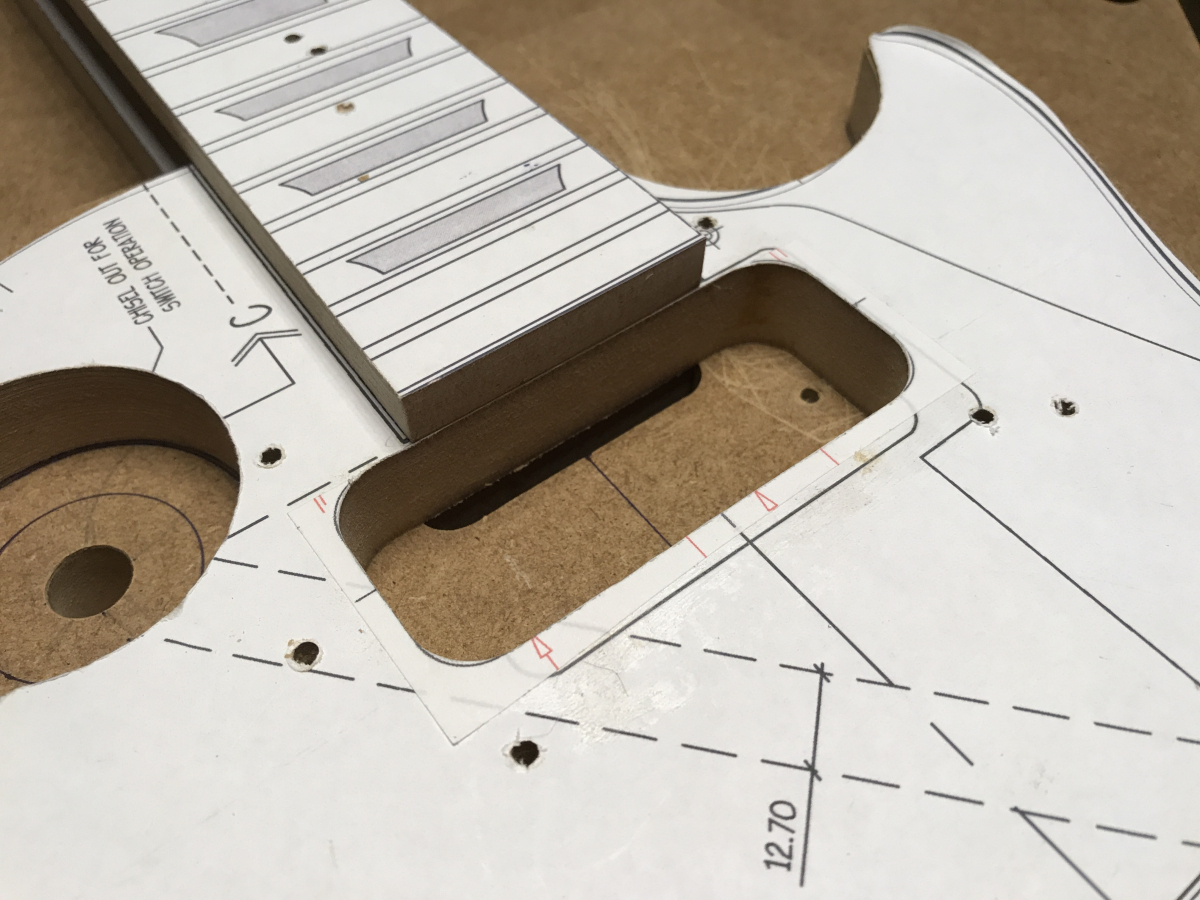

Para dar por cerrada la fase de plantillas, dos detalles importantes que me preocupaban: que el mástil quedara perfectamente alineado respecto al cuerpo, y respetar el aspecto/longitud del tenon en la cavidad de la P90 del mástil.

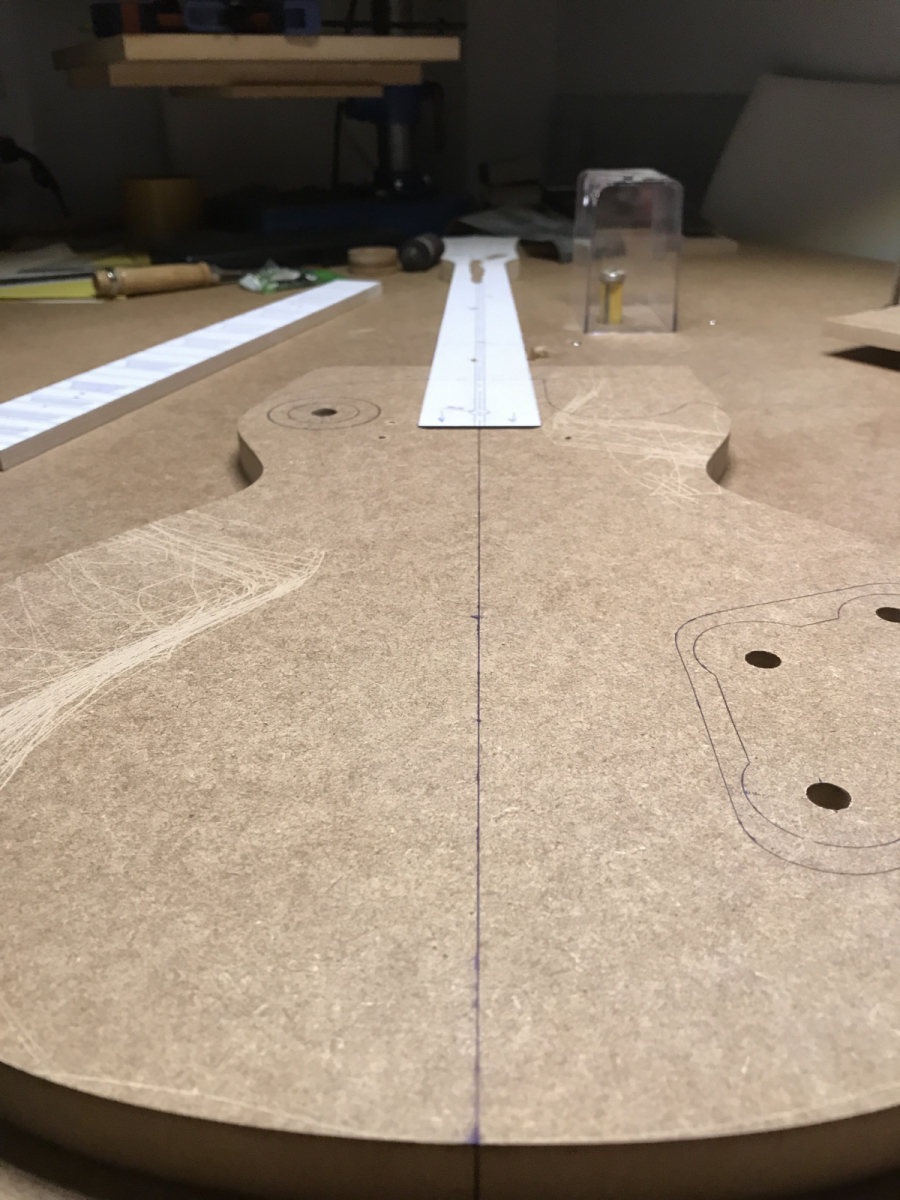

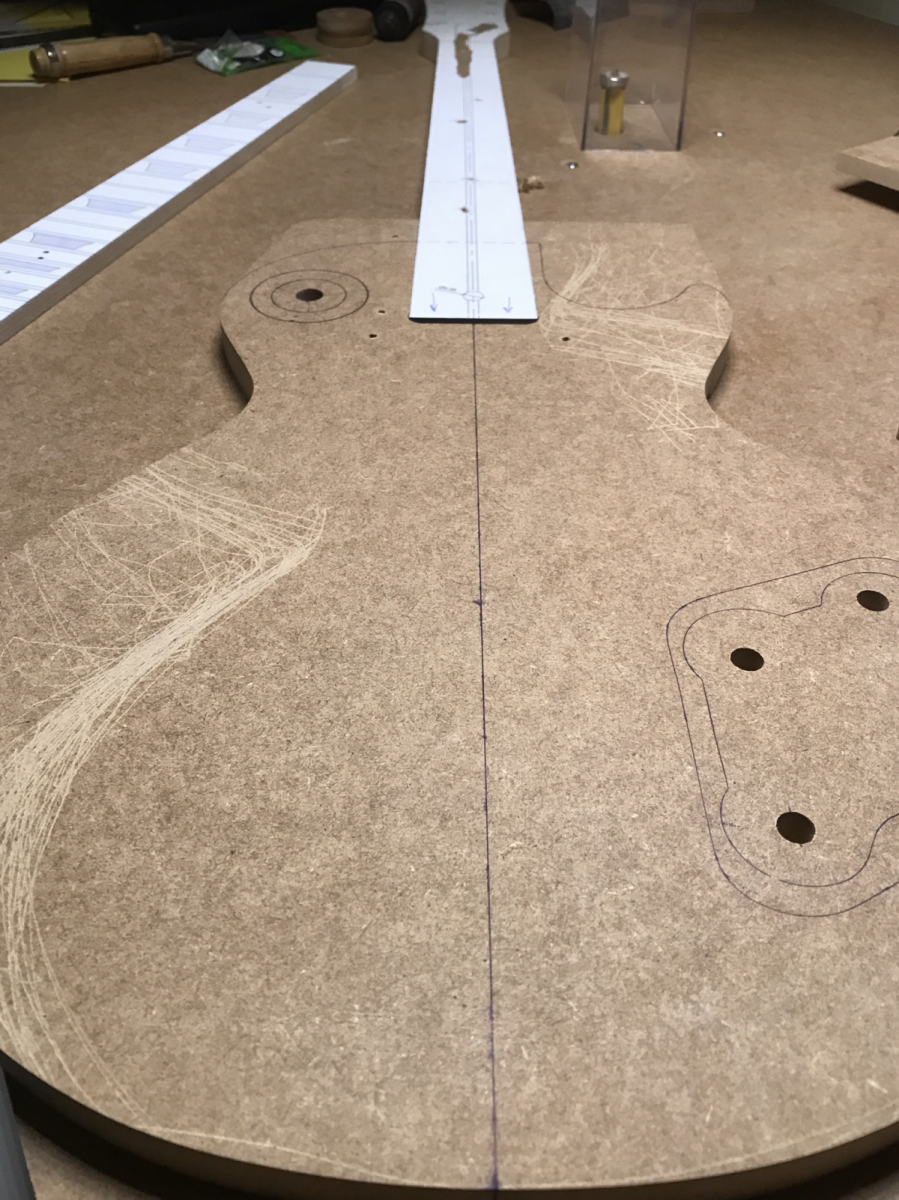

El tema de la alineación, superado:

index.php?controller=forum&action=view_attachment&attachment_id=106524
index.php?controller=forum&action=view_attachment&attachment_id=106529


Respecto al tenon, tuve que modificar ligeramente las medidas del plano de la Junior, ya que de haber seguido el plano 100%, no hubiese conseguido el aspecto original en las Special.

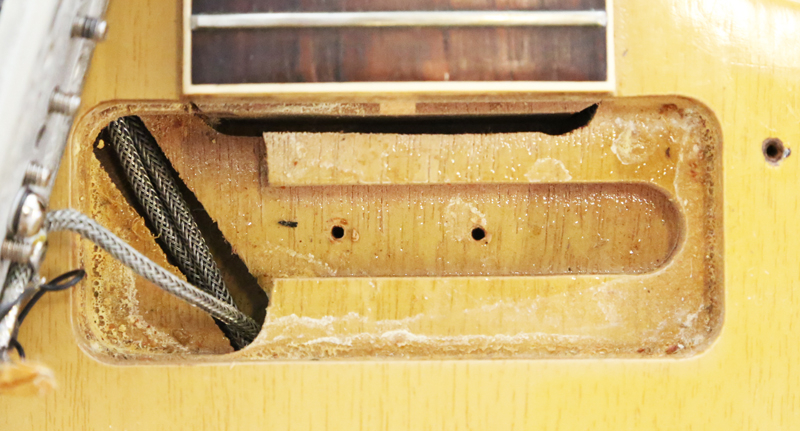

Aspecto real del tenon de una Special ‘57:

index.php?controller=forum&action=view_attachment&attachment_id=106526

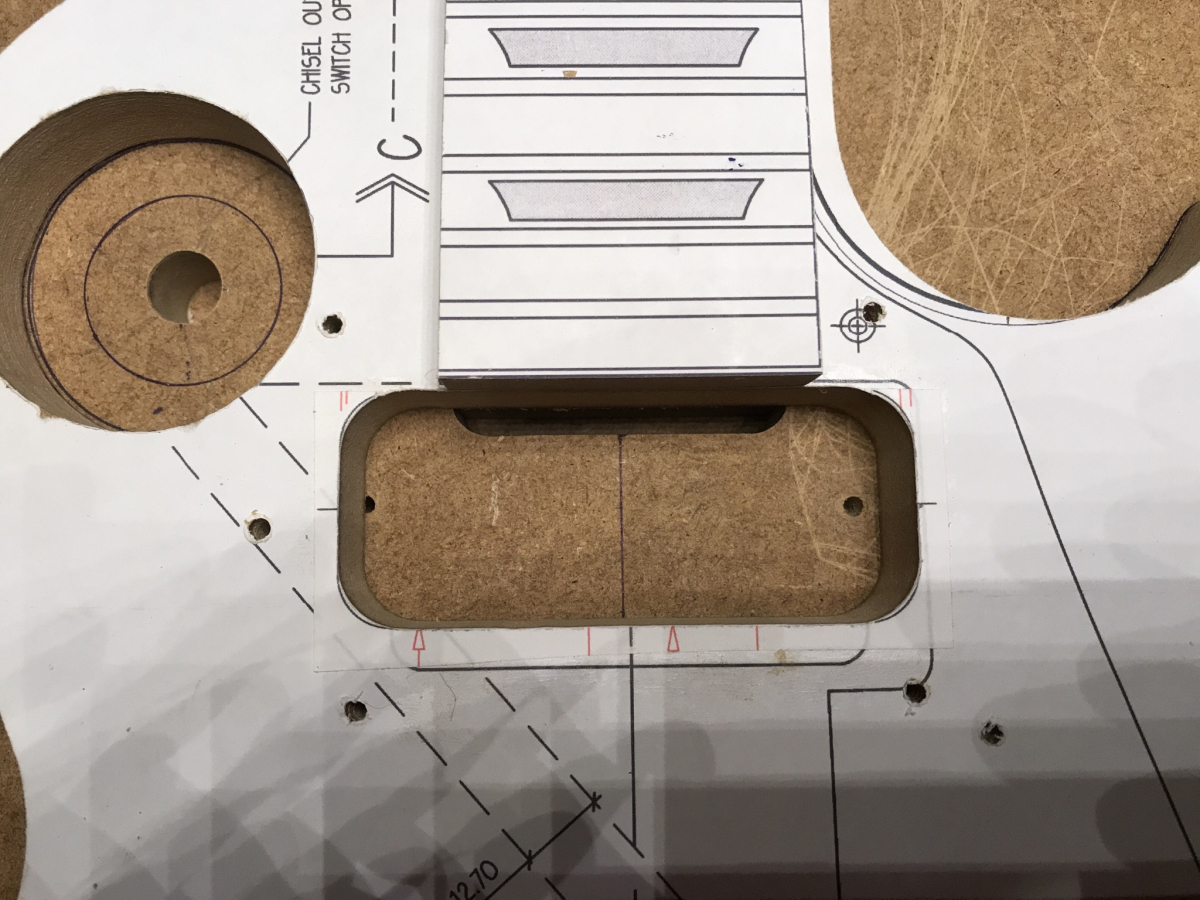

Aspecto de cómo ha quedado en las plantillas:

index.php?controller=forum&action=view_attachment&attachment_id=106527
index.php?controller=forum&action=view_attachment&attachment_id=106528

Me doy con un canto en los dientes. Con esto resuelto, puedo dar por cerrada la fase de plantillas y podemos atacar por fin tranquilos ya las maderas :victoria:
Archivos adjuntos
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
jdearriba
#62 por jdearriba el 25/11/2017
Empezamos con el mástil.

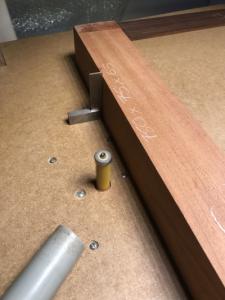

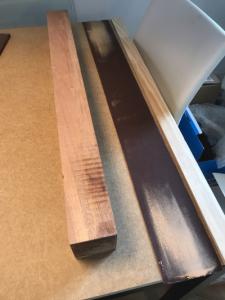

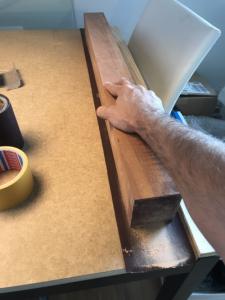

Aquí, escuadrando primero el bloque de caoba y dejando las caras completamente rectas/planas:

index.php?controller=forum&action=view_attachment&attachment_id=106530
index.php?controller=forum&action=view_attachment&attachment_id=106531
index.php?controller=forum&action=view_attachment&attachment_id=106532


Un consejo. Si vais a trabajar con lija pegada a la mesa como yo, verificar bien que la mesa de trabajo esté a nivel y no esté combada. En mi caso, el tablón de DM estaba ligeramente hundido en el centro, pero para cuando me di cuenta ya me había pegado una buena sudada sacando serrín al bloque... :|
Archivos adjuntos
BBCode:
BBCode:
BBCode:
Subir
jdearriba
#63 por jdearriba el 25/11/2017

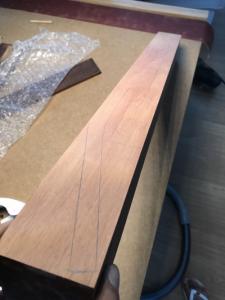

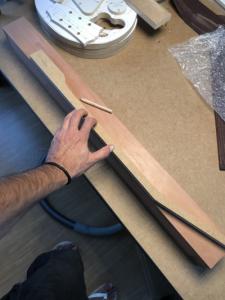

Con el bloque listo, marcamos la silueta del mástil. En este caso, sacaré dos mástiles, uno opuesto al otro:

index.php?controller=forum&action=view_attachment&attachment_id=106533
index.php?controller=forum&action=view_attachment&attachment_id=106534

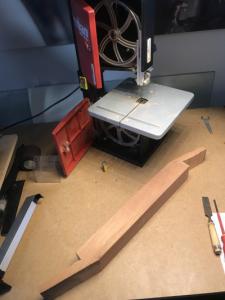

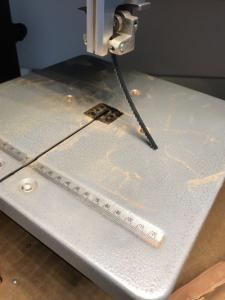

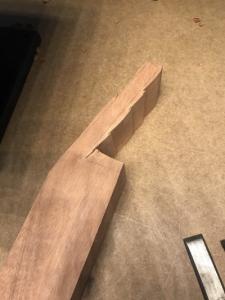

Y cortamos con la sierra de cinta, no sin algunos problemas con la máquina:

index.php?controller=forum&action=view_attachment&attachment_id=106535
index.php?controller=forum&action=view_attachment&attachment_id=106536
index.php?controller=forum&action=view_attachment&attachment_id=106537

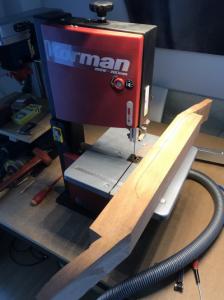

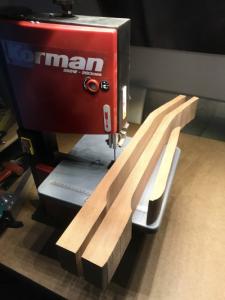

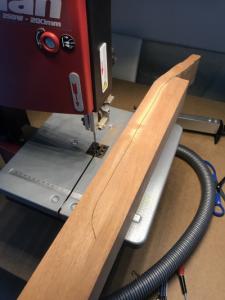

Tras dedicarle un rato para ajustarla bien, y ponerle una hoja un poco más decente, todo fluye:

index.php?controller=forum&action=view_attachment&attachment_id=106538
index.php?controller=forum&action=view_attachment&attachment_id=106539
index.php?controller=forum&action=view_attachment&attachment_id=106540


He de admitir que me desesperé al principio con la sierra y que no había leído muy buenas críticas de estas máquinas económicas. Pero tras familiarizarme bien con ella y pasar tiempo ajustándola bien, he de decir que por lo que cuestan, yo al menos estoy muy satisfecho :bien:
Archivos adjuntos
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
2
feredes
#64 por feredes el 26/11/2017
:palmas2: ya empiezan a tomar forma la cosa!!!, ¿Qué vas a hacer dos special?
Subir
jdearriba
#65 por jdearriba el 27/11/2017
El segundo mástil, si me da la demasía en el corte, será para la Standard 59 que quiero hacer después... pero ya se irá viendo! ;)
Subir
prophesy
#66 por prophesy el 28/11/2017
Esto tiene muy buena pinta,a ver si no nos haces sufrir con la espera...jeje
Subir
jdearriba
#67 por jdearriba el 29/11/2017
Pues ya lo siento andar con cuentagotas :) pero me acaban de mandar a USA por curro y hasta dentro de un mes no podré seguir con la Special... por suerte tengo el carrete petau de fotos y trataré de mantener vivo el hilo hasta entonces... ;)
Subir
jdearriba
#68 por jdearriba el 29/11/2017

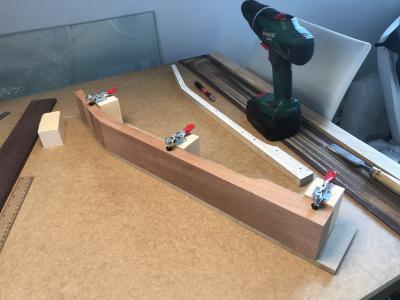

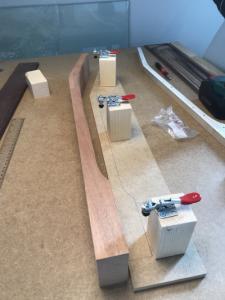

Siguiendo con el mástil, en el primer paso refrentamos la cara superior:

index.php?controller=forum&action=view_attachment&attachment_id=106746
index.php?controller=forum&action=view_attachment&attachment_id=106747

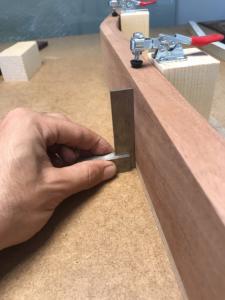

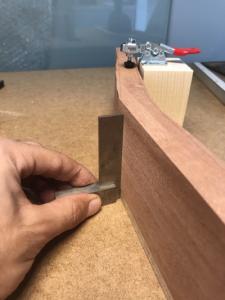

Verificamos que está a escuadra:

index.php?controller=forum&action=view_attachment&attachment_id=106748

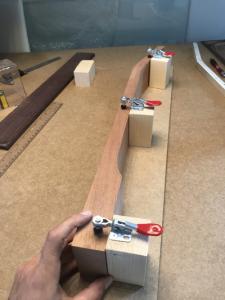

Y hay que moverlo un poco... Soltamos y reajustamos hasta que esté perfecto a 90°:

index.php?controller=forum&action=view_attachment&attachment_id=106749


Ahora sí:

index.php?controller=forum&action=view_attachment&attachment_id=106751

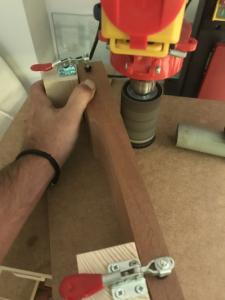

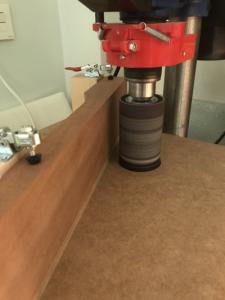

Tambor de lija y rebajamos a la medida. El “rodamiento” guía del tambor se encarga de copiar el contorno del útil:

index.php?controller=forum&action=view_attachment&attachment_id=106752
index.php?controller=forum&action=view_attachment&attachment_id=106753

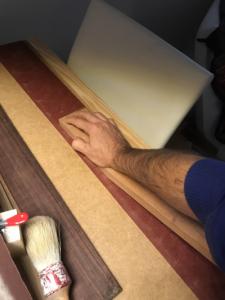

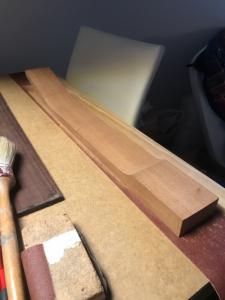

Por último, se repasan a mano las caras para dejarlas perfectamente rectas y asegurar que la arísta donde cae la pala en ángulo cruza completamente perpendicular (no queremos que la cejilla nos quede torcida...):

index.php?controller=forum&action=view_attachment&attachment_id=106754
index.php?controller=forum&action=view_attachment&attachment_id=106755

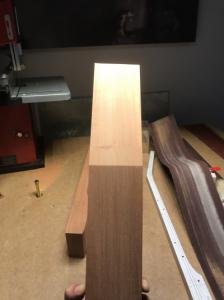

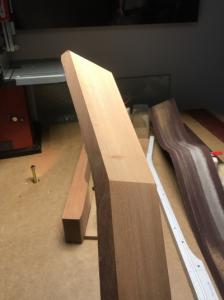

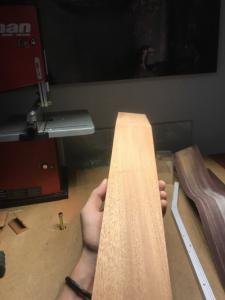

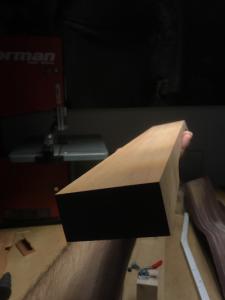

Así:

index.php?controller=forum&action=view_attachment&attachment_id=106756
index.php?controller=forum&action=view_attachment&attachment_id=106757
index.php?controller=forum&action=view_attachment&attachment_id=106758
index.php?controller=forum&action=view_attachment&attachment_id=106759
Archivos adjuntos
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
2
Thaizir
#69 por Thaizir el 29/11/2017
Tremenda la precisión con la que trabajas.
Subir
jdearriba
#70 por jdearriba el 30/11/2017
Gracias Thaizir!
Subir
ferthunder
#71 por ferthunder el 30/11/2017
Fli-po. Menudo curro....
Subir
jdearriba
#72 por jdearriba el 01/12/2017
Gracias ferthunder!
