Construcción de una Les Paul Special '57 TV Yellow paso a paso

jdearriba
#37 por jdearriba el 12/10/2017
Ya lo creo.... Si te contara el tiempo que me está llevando solo buscar los tornillos exactos de la época para los baseplates de las pastillas... material, baño, medidas,... de locos, pero todo son retos, cada detalle con su particularidad... :si:
Subir
iose
#38 por iose el 13/10/2017
impresionante, j :brindis:
Subir
Superoverdrive5150
#39 por Superoverdrive5150 el 14/10/2017
Poco a poco va tomando forma. Gran curro. :ok:
Subir
alberto75rock
#40 por alberto75rock el 16/10/2017
Impresionante...cojo sitio con tú permiso...
Subir
prophesy
#41 por prophesy el 16/10/2017
Ya me he enganchado a este hilo,tomo asiento y a esperar...
Por cierto de donde has comprado la caoba? Estoy reuniendo material para mi próximo proyecto y quiero cuerpo de una pieza y mastil también.
Subir
jdearriba
#42 por jdearriba el 16/10/2017
Las maderas las conseguí en Keystone Guitar Tonewoods for Luthiers UK http://www.guitartonewoods4luthiers.co.uk

Cuerpo: Honduras Mahogany (Swietenia macrophylla) A grade, 1 piece blank

Mastil: Honduras Mahogany (Swietenia macrophylla) AAA grade

Diapasón: Indian Rosewood (Dalbergia Latifolia-India) AAA grade

No los conocía y tenía mis recelos, pero me atendieron muy bien por mail y todo ha sido perfecto. Yo no les he sacado el Cites, pero supongo que si lo necesitas, te lo tramitarán sin problemas.
Subir
prophesy
#43 por prophesy el 17/10/2017
Ok,gracias ,lo miraré a ver qué tal,tienen buena pinta.
Subir
georgecb
#44 por georgecb el 17/10/2017
Que pasada de trabajo, a seguir!!!!
Subir
jdearriba
#45 por jdearriba el 21/10/2017

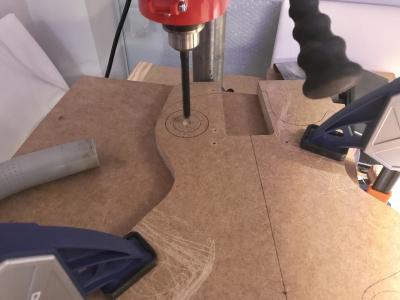

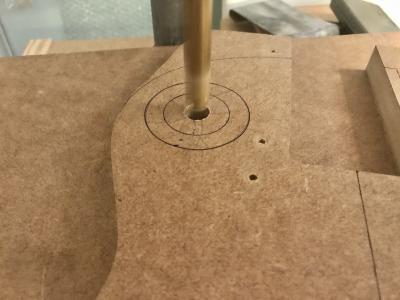

En la plantilla 3, los taladros:

El del toggle switch a 1/2" (12,7mm).

index.php?controller=forum&action=view_attachment&attachment_id=105683
index.php?controller=forum&action=view_attachment&attachment_id=105684

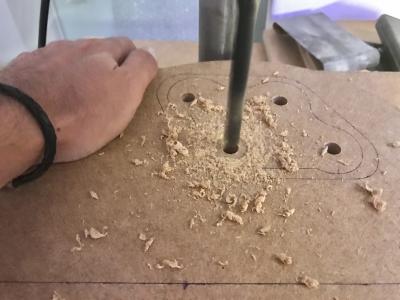

Los de los potes a 3/8" (9,525mm).

index.php?controller=forum&action=view_attachment&attachment_id=105685
index.php?controller=forum&action=view_attachment&attachment_id=105690
index.php?controller=forum&action=view_attachment&attachment_id=105687
index.php?controller=forum&action=view_attachment&attachment_id=105688


Los taladros de los bushing para el puente, cambio de planes. Se los voy a hacer a la plantilla 1 para poder referenciarlos mejor.

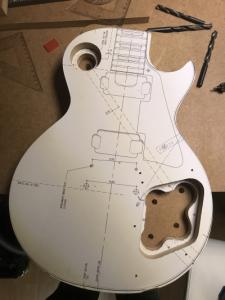

Posicinamos plantillas, y todo queda perfectamente alineado.


index.php?controller=forum&action=view_attachment&attachment_id=105689
Archivos adjuntos ( para descargar)
Subir
jdearriba
#46 por jdearriba el 21/10/2017
Mientras tanto, cosas que me han ido llegando:

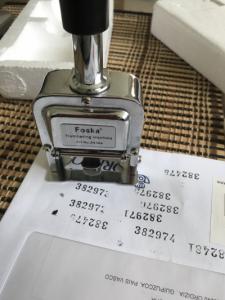

Sello numerador para el serial.

index.php?controller=forum&action=view_attachment&attachment_id=105696

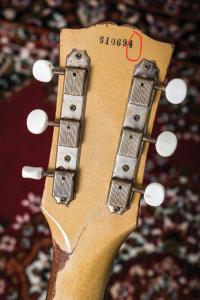

Con esto, igual que me pasó en la restauración de la Les Paul, me he vuelto loco para encontrar uno que tuviera misma tipografía de letra y tamaño de fuente que los serial originales de la época... éste se aproxima bastante a excepción del número 4, qué viene "abierto" y en los serials originales es "cerrado"...

index.php?controller=forum&action=view_attachment&attachment_id=105692

Ya veremos en qué queda la cosa...

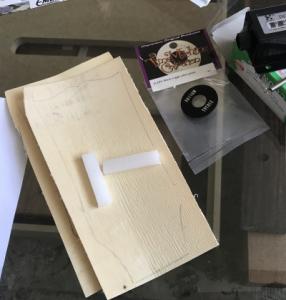

Nylon 6/6 para la cejilla y veneer de acebo para la pala (Holly veneer) como en las antiguas Les Paul.

index.php?controller=forum&action=view_attachment&attachment_id=105697

Tuve algún problema con Eurospruce, y en compensación por el retraso me mandaron doble de cada... buen detalle.

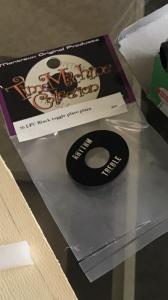

El plástico del selector Montreux lo conseguí rebajado por eBay.

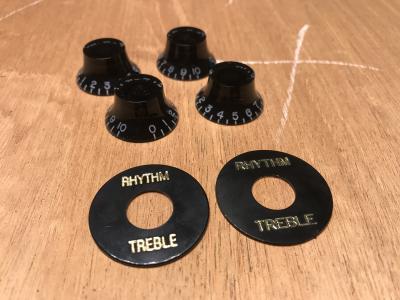

Ni el original de Gibson (izq) ni uno genérico (drch) me convencieron.

index.php?controller=forum&action=view_attachment&attachment_id=105694

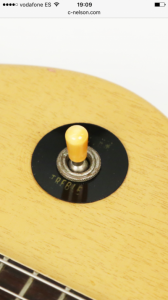

En los cincuenta las letras eran más estrechas, exactamente como en el Montreux.

index.php?controller=forum&action=view_attachment&attachment_id=105698
index.php?controller=forum&action=view_attachment&attachment_id=105699
Archivos adjuntos ( para descargar)
Subir
2
feredes
#47 por feredes el 21/10/2017
Vaya artista que estás hecho!!! Esa atención al detalle no la tienen ni los de gibson. Continúa con el post por favor que estoy enganchadisimo... :D
Subir
jdearriba
#48 por jdearriba el 22/10/2017
feredes escribió:
Continúa con el post por favor que estoy enganchadisimo...


Tranquilo que os vais a hartar de fotos y chapa... ;)
