Tras parón forzado por gripazo, hora de seguir.

Plásticos:

Tapas traseras.

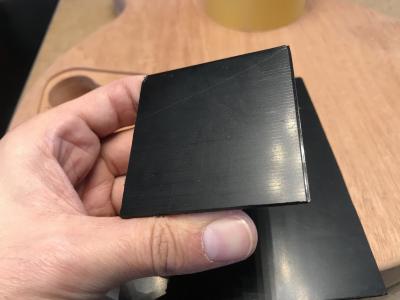

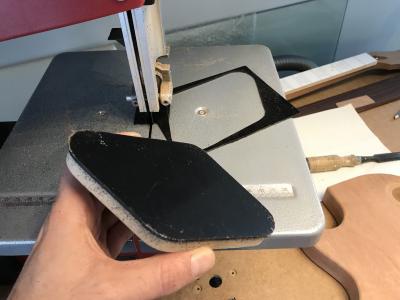

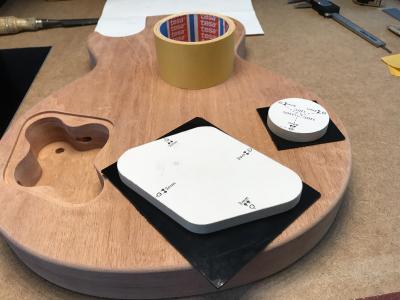

Pegar el material a las plantillas con doble-cara y recortar en la sierra de cinta.

index.php?controller=forum&action=view_attachment&attachment_id=110404
index.php?controller=forum&action=view_attachment&attachment_id=110405
index.php?controller=forum&action=view_attachment&attachment_id=110412

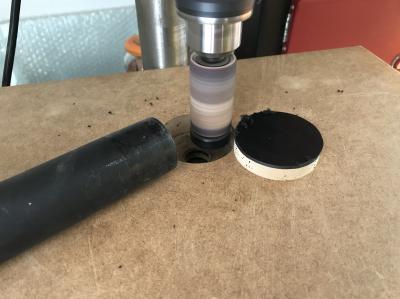

Lija de tambor.

index.php?controller=forum&action=view_attachment&attachment_id=110406

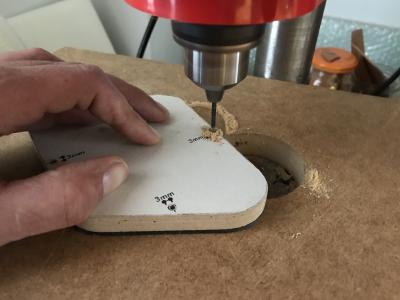

Taladros para tornillos.

index.php?controller=forum&action=view_attachment&attachment_id=110414

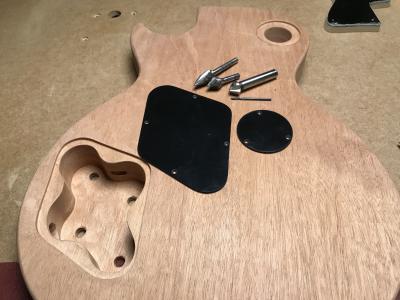

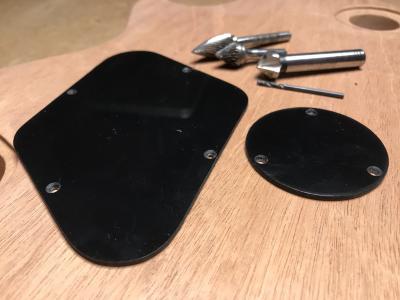

Avellanado orificios.

index.php?controller=forum&action=view_attachment&attachment_id=110407
index.php?controller=forum&action=view_attachment&attachment_id=110408

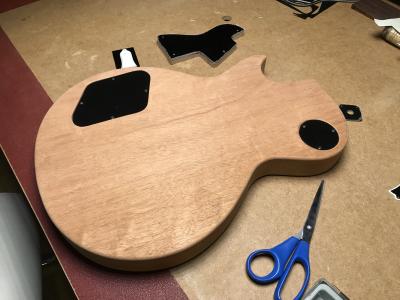

Comprobaciones.

index.php?controller=forum&action=view_attachment&attachment_id=110409

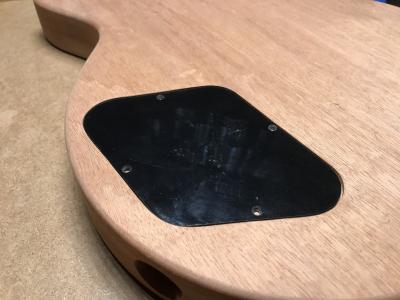

Perfecto.

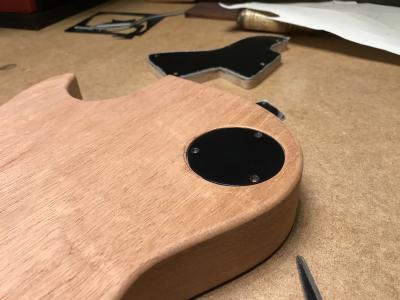

index.php?controller=forum&action=view_attachment&attachment_id=110410
index.php?controller=forum&action=view_attachment&attachment_id=110411




:ok:
Archivos adjuntos ( para descargar)
Subir
5
felipeadc
#233 por felipeadc el 06/03/2018
Muy buenas jdearriba!! lo primero de todo felicitarte, menudo currazo, yo lo estoy disfrutando como un enano. Tengo una pregunta, ¿los plásticos para las tapas de donde salen!?. Un abrazo!!! Y a seguir bien!
Subir
jdearriba
#234 por jdearriba el 06/03/2018
Después toca el golpeador, embellecedor del jack, y tapita del alma.

Voy a usar el mismo material para todo (5ply b/w/b/w/b) y luego eliminaré las capas que me sobran en el jack y truss rod cover.

index.php?controller=forum&action=view_attachment&attachment_id=110417

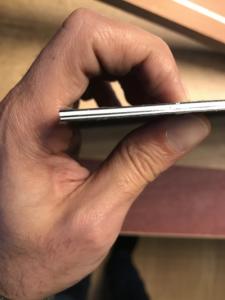

5 capas con una de las blancas más gruesa, como en las Special...

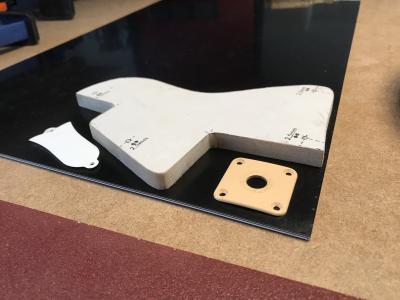

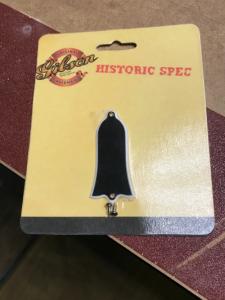

Para el golpeador, tiro de plantilla. La tapita del jack, uso la original de mi Classic 1960 como referencia. La tapita del alma, uso una Gibson Historic original que conseguí barata (podría usar esta misma...pero tiene más encanto hacérsela uno mismo...).

index.php?controller=forum&action=view_attachment&attachment_id=110418
index.php?controller=forum&action=view_attachment&attachment_id=110419

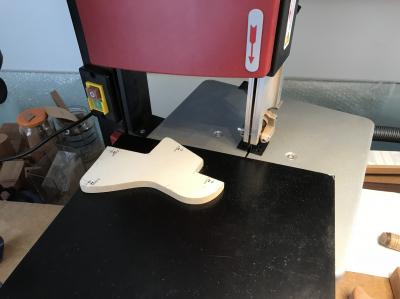

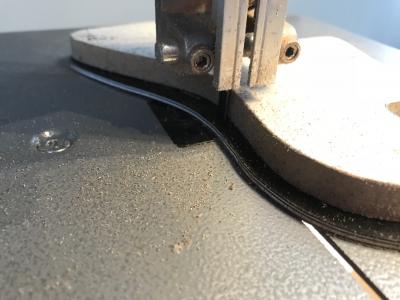

Pegamos con doble cara y sierra de cinta.

index.php?controller=forum&action=view_attachment&attachment_id=110420
index.php?controller=forum&action=view_attachment&attachment_id=110421

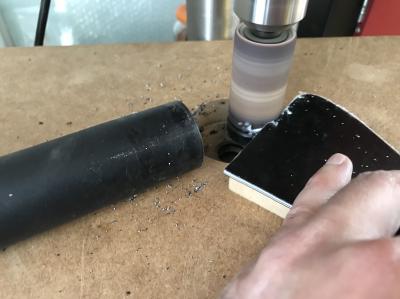

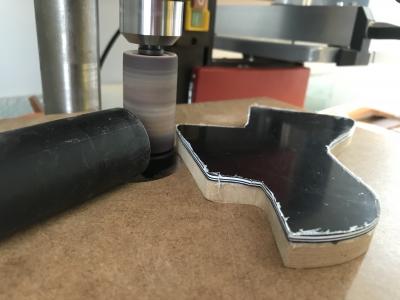

Tambor de lija.

index.php?controller=forum&action=view_attachment&attachment_id=110422
index.php?controller=forum&action=view_attachment&attachment_id=110423

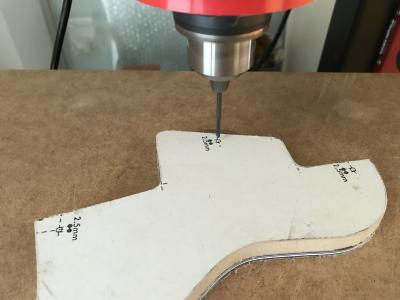

Taladros.

index.php?controller=forum&action=view_attachment&attachment_id=110424

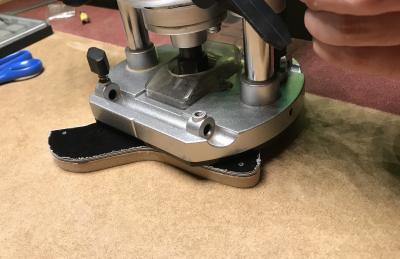

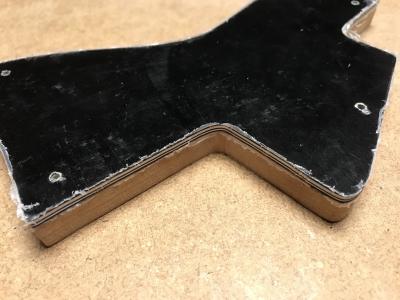

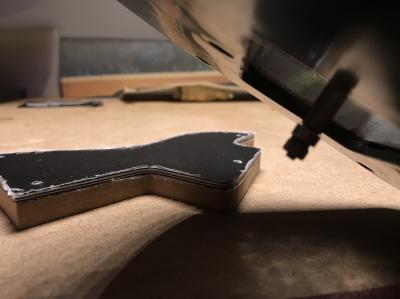

El tambor no da para las esquinas cerradas, así que remato con una fresa estrechita de diámetro pequeño.

index.php?controller=forum&action=view_attachment&attachment_id=110425
index.php?controller=forum&action=view_attachment&attachment_id=110426
index.php?controller=forum&action=view_attachment&attachment_id=110427
index.php?controller=forum&action=view_attachment&attachment_id=110428

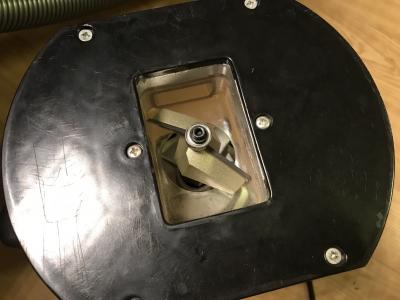

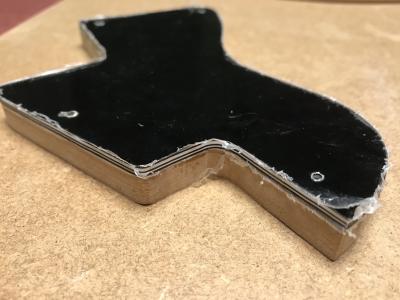

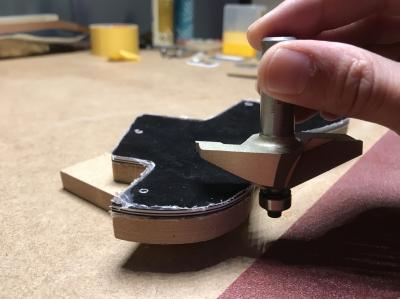

El canto o bisel en la Special, es de 30°. Me rompí los cuernos para encontrar una fresa de 30° con radamiento. Pues sorpresa... es tan ancha que no me entra en la boca de la fresadora.

index.php?controller=forum&action=view_attachment&attachment_id=110429
index.php?controller=forum&action=view_attachment&attachment_id=110430

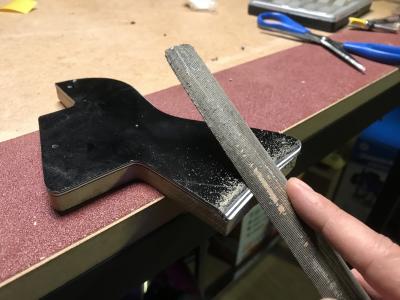

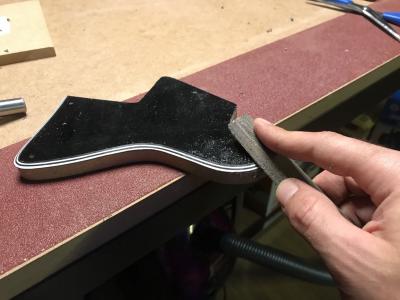

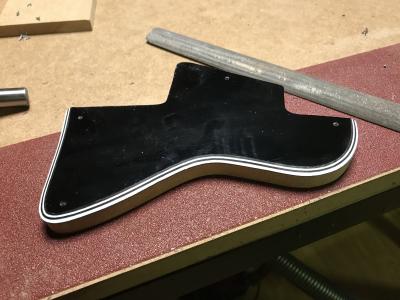

Así que toca tirar de lima con mucho mimo y pulso...

index.php?controller=forum&action=view_attachment&attachment_id=110431
index.php?controller=forum&action=view_attachment&attachment_id=110432
index.php?controller=forum&action=view_attachment&attachment_id=110433

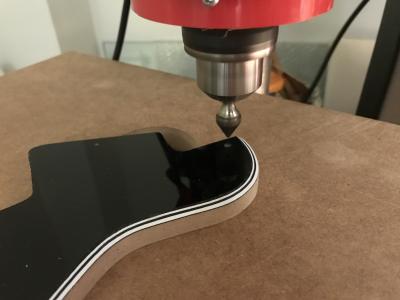

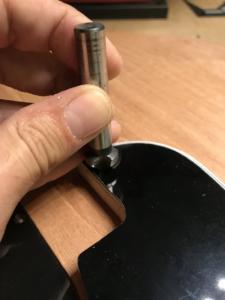

Avellanando orificios.

index.php?controller=forum&action=view_attachment&attachment_id=110434
index.php?controller=forum&action=view_attachment&attachment_id=110435

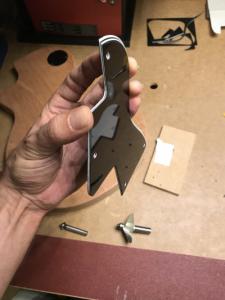

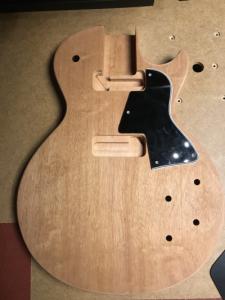

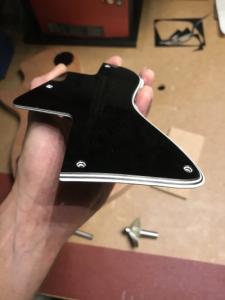

Habemus golpeador...

index.php?controller=forum&action=view_attachment&attachment_id=110436
index.php?controller=forum&action=view_attachment&attachment_id=110440
index.php?controller=forum&action=view_attachment&attachment_id=110438




.
Archivos adjuntos ( para descargar)
Subir
7
jdearriba
#235 por jdearriba el 06/03/2018
felipeadc escribió:
Tengo una pregunta, ¿los plásticos para las tapas de donde salen!?
Gracias Felipe. Los de los back plates en Eurospruce, pero cualquier golpeador negro de 0.090”-0.093” de espesor sería correcto. El matetial para el golpeador, es de Stewmac.
Subir
1
felipeadc
#236 por felipeadc el 06/03/2018
#235 muchísimas gracias compañero!!! Llevaba un tiempo buscando por comercios y ni pa la de dios ajajajajaja ya puedo dejar de hacerlos en madera ajajaja
Subir
jimihendrix1987
#237 por jimihendrix1987 el 06/03/2018
Trabajazo !! Estaba esperando que saliese la nueva entrega :) Como me gustaría hacer lo mismo que tú !! Enhorabuena
Subir
iose
#238 por iose el 07/03/2018
Joer, qué bien te ha quedao ese golpeador... :palmas2:
Subir
jdearriba
#239 por jdearriba el 12/03/2018
Me ha pasado algo muy raro... Me ha desaparecido el hilo del historial de notificaciones y el buscador tampoco me lo encontraba... :shock: De solo pensar que se había esfumado el hilo casi me da algo.... He tenido que entrar aquí a traves de otro enlace por lo que espero que todo sea algún “chispazo” de la página y que ahora mismo no esté hablando solo... :supersticioso:


Vamos, que seguimos con los plásticos.

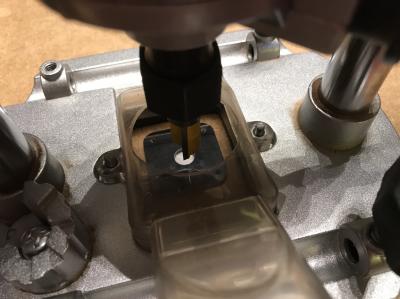

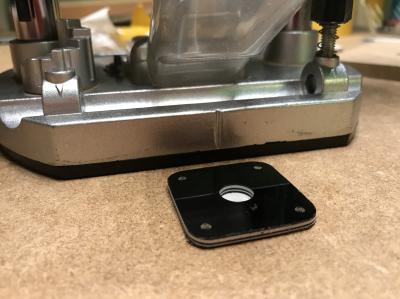

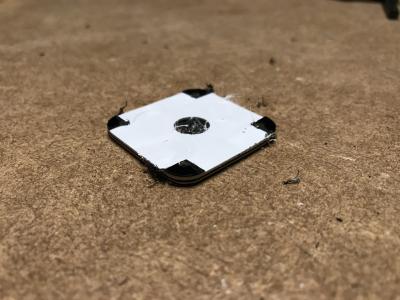

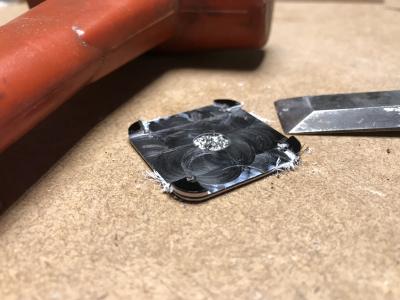

El del jack, tiene únicamente tres capas (b/w/b). Una vez recortado el contorno, lo pego a la mesa y elimino las capas que me sobran con la fresadora. Primero la negra, y luego la gruesa en blanco.

index.php?controller=forum&action=view_attachment&attachment_id=110625
index.php?controller=forum&action=view_attachment&attachment_id=110626
index.php?controller=forum&action=view_attachment&attachment_id=110627
index.php?controller=forum&action=view_attachment&attachment_id=110628

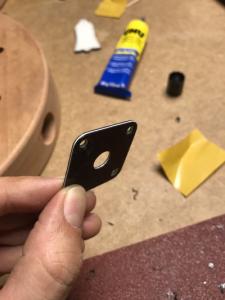

Las cuatro esquinas que no alcanza a llevarse la fresa, las elimino con lija. Le hacemos los orificios, y ya tenemos jackplate.

index.php?controller=forum&action=view_attachment&attachment_id=110629

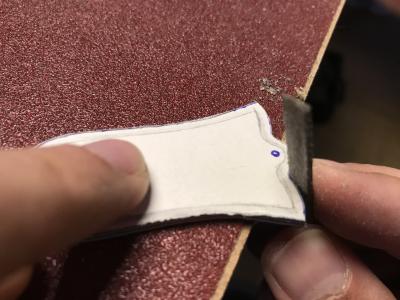

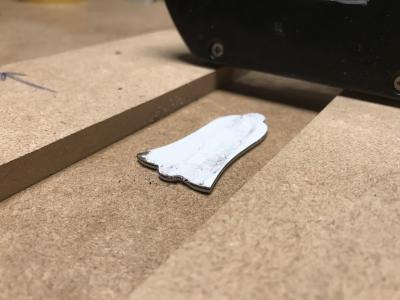

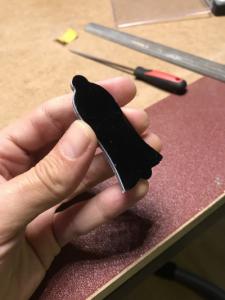

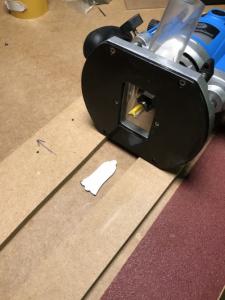

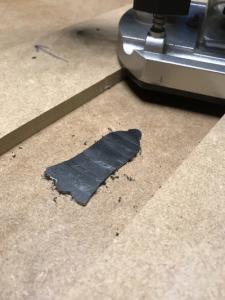

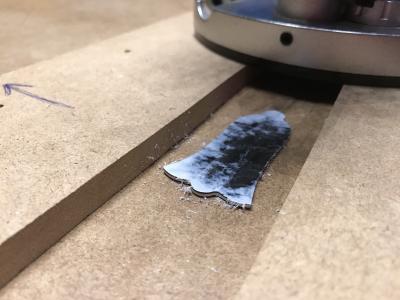

Para el truss rod cover, mismo proceso inicial. Recortar, dar forma al contorno y rebajar en la fresadora.

index.php?controller=forum&action=view_attachment&attachment_id=110631
index.php?controller=forum&action=view_attachment&attachment_id=110632
index.php?controller=forum&action=view_attachment&attachment_id=110633
index.php?controller=forum&action=view_attachment&attachment_id=110634
index.php?controller=forum&action=view_attachment&attachment_id=110635
index.php?controller=forum&action=view_attachment&attachment_id=110636

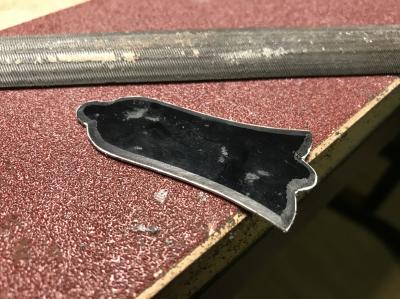

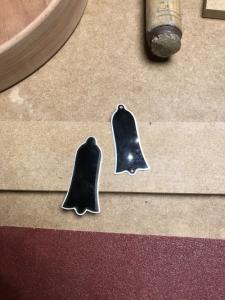

Hago una prueba inicial haciendo el bisél a base de lima, pero el resultado no me convence nada...

index.php?controller=forum&action=view_attachment&attachment_id=110637
index.php?controller=forum&action=view_attachment&attachment_id=110638

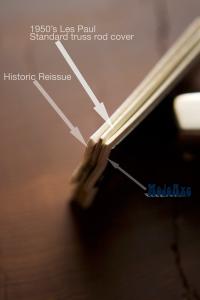

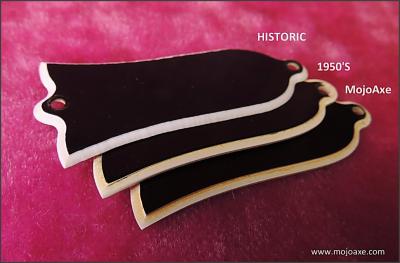

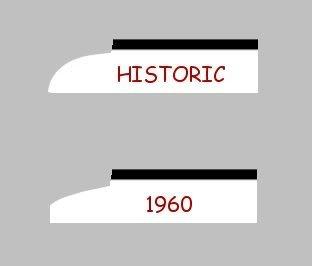

El bisél de esta tapita era especial en los 50. De hecho el que vende Gibson como Historic, no es históricamente correcto.

index.php?controller=forum&action=view_attachment&attachment_id=110639
index.php?controller=forum&action=view_attachment&attachment_id=110640
index.php?controller=forum&action=view_attachment&attachment_id=110641

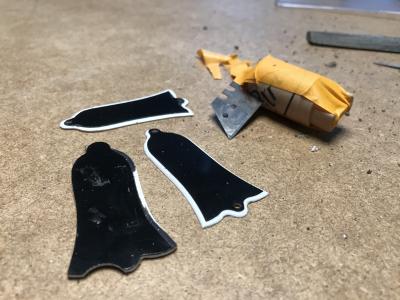

Tengo que encontrar la forma de conseguir sacarle ese bisél así que me pongo a hacer pruebas hasta depurar el proceso. La primera prueba, con el apero que uso para eliminar la pintura del binding. Y la cosa coge buena pinta.

index.php?controller=forum&action=view_attachment&attachment_id=110642
index.php?controller=forum&action=view_attachment&attachment_id=110643

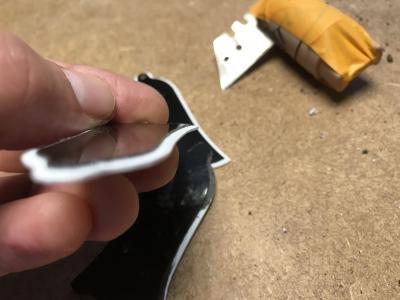

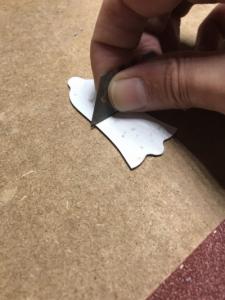

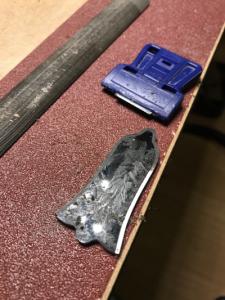

El corcho es demasiado grueso y no permite acuchillar las curvas cerradas, así que me fabrico una versión “delgada” con una cuchilla de estas del todo a 100 para rascar cristales o la vitro, y hacemos otra prueba.

index.php?controller=forum&action=view_attachment&attachment_id=110644


El invento funciona de cine.

index.php?controller=forum&action=view_attachment&attachment_id=110645
index.php?controller=forum&action=view_attachment&attachment_id=110646

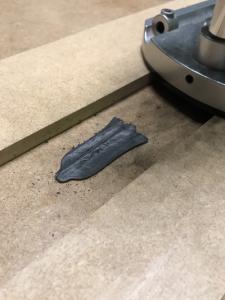

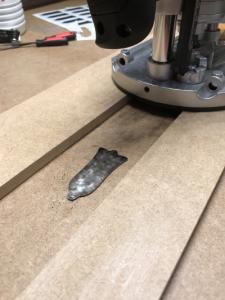

Fresadora hasta descubrir la capa blanca gruesa.

index.php?controller=forum&action=view_attachment&attachment_id=110647
index.php?controller=forum&action=view_attachment&attachment_id=110653
index.php?controller=forum&action=view_attachment&attachment_id=110648

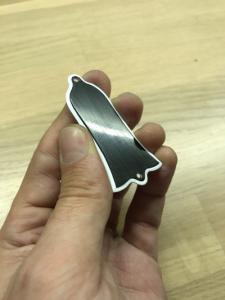

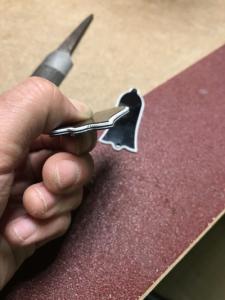

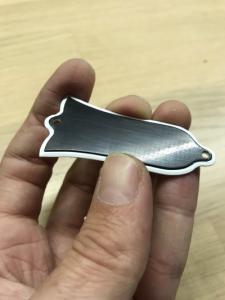

Y tras hacerle algunas marcas con la cuchilla, y pulirlo para suavizar aristas, el resultado:

index.php?controller=forum&action=view_attachment&attachment_id=110649
index.php?controller=forum&action=view_attachment&attachment_id=110650

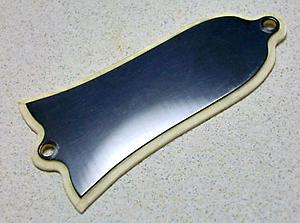

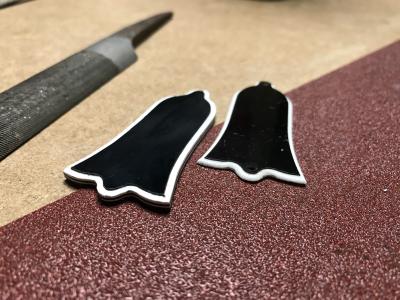

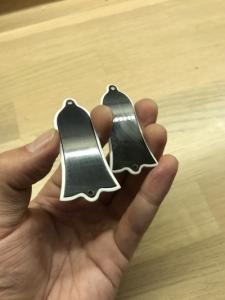

A la izq. el mío, a la derecha el Gibson Historic. Y abajo el Montreux por el que piden $100...

index.php?controller=forum&action=view_attachment&attachment_id=110651
index.php?controller=forum&action=view_attachment&attachment_id=110652



.
