Construcción de una Les Paul Special '57 TV Yellow paso a paso

Allmanzor
#241 por Allmanzor el 12/03/2018
jdearriba:

Puede que hables solo, pero escribir, vemos lo que escribes y las hermosas fotos, je je. El hilo sigue existiendo.

Vaya atención al detalle con el trus cover. Alucino. Te quedó estupendo.
¿Y al jack plate le darás curva o a presión al atornillarlo?
Subir
jdearriba
#242 por jdearriba el 13/03/2018
Eso parece sí, el hilo sigue vivo :wink: Al jack plate, le daré algo de calor antes de atornillarlo, pero seguramente no sea ni necesario y simplemente atornillando se adapte sin problemas a la curva del cuerpo.

Gracias compañeros!
Subir
1
iose
#243 por iose el 13/03/2018
Joseba, muchas gracias por este tutorial de plásticos, ya sabes que me interesa mogollón este tema. :okis:
Flipante el rebaje de las capas, supongo que no venden ese tipo de capeado...
El ángulo de biselado se lo has dado a ojo o apoyando el corcho en el borde de la mesa? porque esta vez no has hecho plantilla...
Es la bomba cómo te las apañas para ser históricamente correcto, en esos tiempos lo tenían más fácil, seguro :lol:
Mis dieses, una vez más :brindis:
Subir
jdearriba
#244 por jdearriba el 13/03/2018
Gracias Iose :wink:

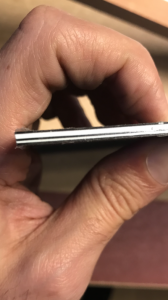

El tema de las capas es por que estoy usando el mismo material que compré para el golpeador para todo, en lugar de comprar planchas específicas para el jackplate y el truss rod. Siendo piezas tan pequeñas, pasaba de gastar más pasta. Pero si buscas, tienes planchas de todo tipo con la combinación de capas que quieras. O incluso puedes comprar golpeadores ya hechos con las capas que necesitas y recortarlos para sacarle las piezas que necesitas. Este material especial de 5 capas con una blanca gruesa, sí que es más difícil de encontrar y solo lo encontré en Stewmac:

Negro delgado
Blanco grueso
Negro delgado
Blanco delgado
Negro delgado

index.php?controller=forum&action=view_attachment&attachment_id=110730

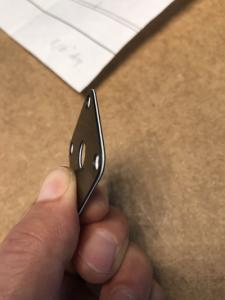

En el caso del jackplate, me cargo las dos primeras, y me quedo solo con:

Negro delgado
Blanco delgado
Negro delgado

index.php?controller=forum&action=view_attachment&attachment_id=110737

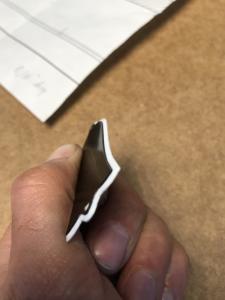

En el caso del truss rod cover, me cargo las tres últimas, y me quedo con:

Negro delgado
Blanco grueso

index.php?controller=forum&action=view_attachment&attachment_id=110738

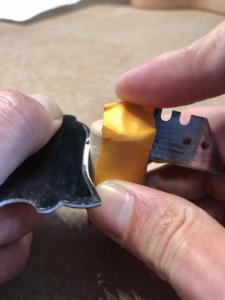

Respecto al bisél, lo hago a mano dándole el ángulo a ojo.

index.php?controller=forum&action=view_attachment&attachment_id=110733

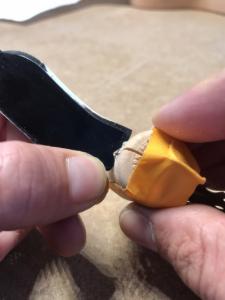

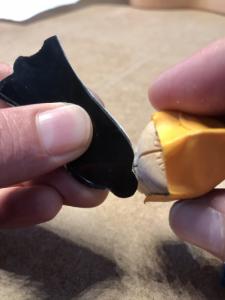

El problema del corcho es que es demasiado grueso y la punta de la cuchilla no llega a las esquinas cerradas.

index.php?controller=forum&action=view_attachment&attachment_id=110734
index.php?controller=forum&action=view_attachment&attachment_id=110735

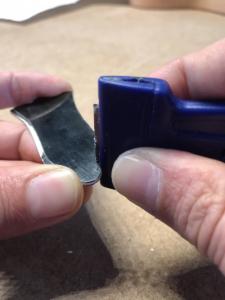

Ahí es donde el invento de la cuchilla funciona de maravilla.

index.php?controller=forum&action=view_attachment&attachment_id=110736


Lo que hice fue cortar la hoja que trae la propia cuchilla por la mitad haciendo palanca con unos alicates (parte muy fácil) y rotarla 90° haciendo que sobresalga justo el grosor que necesito para acuchillar el borde blanco, y lo fijo todo con loctite.



.
Archivos adjuntos ( para descargar)
Subir
6
iose
#245 por iose el 13/03/2018
Joer, qué fácil haces que parezca... gracias por los detalles :okis:
Subir
1
Julen
#246 por Julen el 13/03/2018
Estoy enganchadisimo....... Camelia en rama
Subir
vmgarcia
#247 por vmgarcia el 14/03/2018
A mi también me desapareció el hilo hasta de mis favoritos. Cosas de la informatica... jajajajaja
Subir
jdearriba
#248 por jdearriba el 28/03/2018
Llevo dos semanas hasta arriba y no he tenido tiempo de subir actualizaciones...

Hora de seguir con el diapasón.

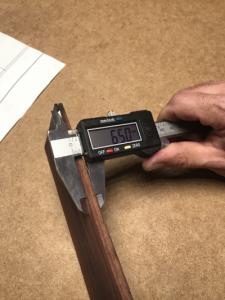

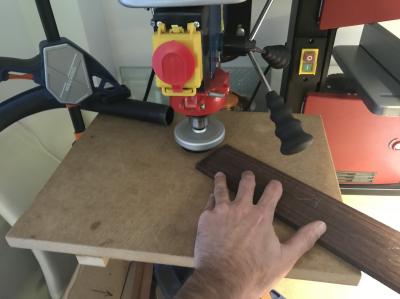

Regruesando el palorrosa a unos 6,5mm.

index.php?controller=forum&action=view_attachment&attachment_id=111167
index.php?controller=forum&action=view_attachment&attachment_id=111168


El espesor final va a 5,7mm pero le dejo margen para el radiado etc.

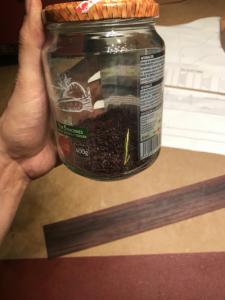

Al igual que hice con la caoba, hago acopio de serrín y lo guardo en un tarro (recomiendo guardar pequeños retales y biruta para hacer pruebas o por si toca reparar algo...).

index.php?controller=forum&action=view_attachment&attachment_id=111169

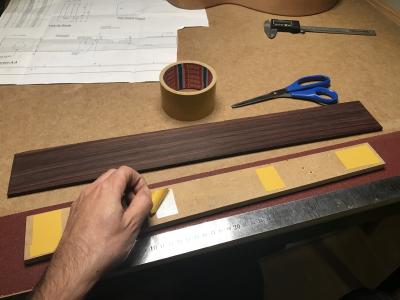

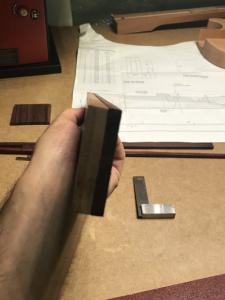

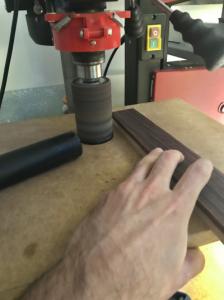

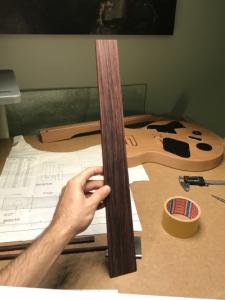

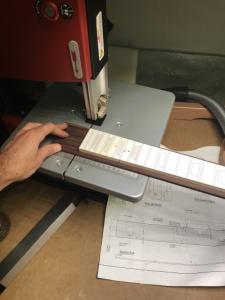

Cinta doble cara en la plantilla, y rebajamos el contorno.

index.php?controller=forum&action=view_attachment&attachment_id=111170
index.php?controller=forum&action=view_attachment&attachment_id=111171
index.php?controller=forum&action=view_attachment&attachment_id=111172
index.php?controller=forum&action=view_attachment&attachment_id=111173
index.php?controller=forum&action=view_attachment&attachment_id=111174



Me encanta el olor de esta madera....es una pasada...

.
Archivos adjuntos ( para descargar)
Subir
3
jdearriba
#249 por jdearriba el 28/03/2018

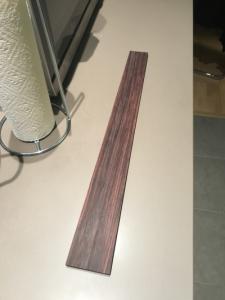

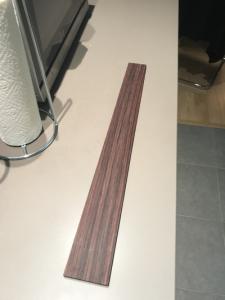

Eligiendo con buena luz cual va a ser la cara vista.

index.php?controller=forum&action=view_attachment&attachment_id=111175
index.php?controller=forum&action=view_attachment&attachment_id=111176

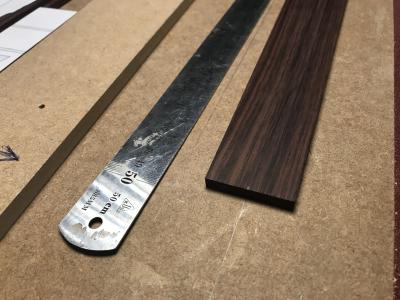

Dibujando eje central, y paralela donde irá el listón de apoyo o tope para el bloque de radiado.

index.php?controller=forum&action=view_attachment&attachment_id=111177

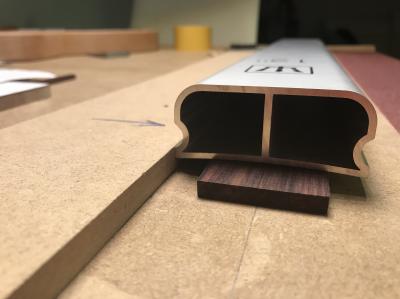

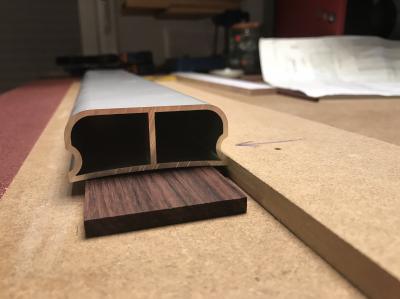

Con doble cara, pego el listón y el palorrosa a la mesa, y compruebo que el bloque queda completamente centrado.

index.php?controller=forum&action=view_attachment&attachment_id=111178
index.php?controller=forum&action=view_attachment&attachment_id=111179

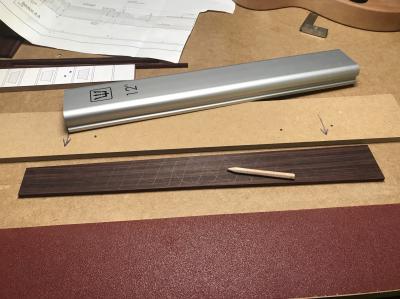

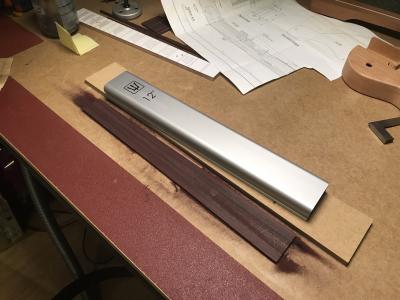

Garabateamos el palorrosa con lápiz para tener referencia visual de si vamos bien con el lijado, y a sudar.

index.php?controller=forum&action=view_attachment&attachment_id=111180
index.php?controller=forum&action=view_attachment&attachment_id=111181

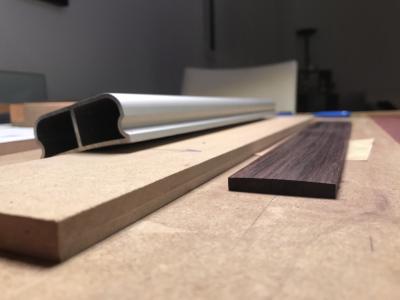

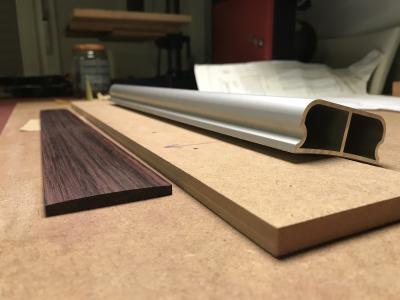

Tras una buena pechada de lijar (que acabará más tarde en contractura...).

index.php?controller=forum&action=view_attachment&attachment_id=111182
index.php?controller=forum&action=view_attachment&attachment_id=111183

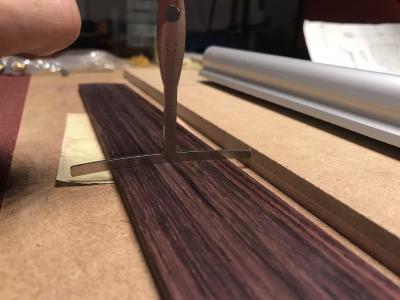

Comprobaciones.

index.php?controller=forum&action=view_attachment&attachment_id=111184

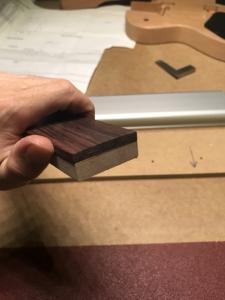

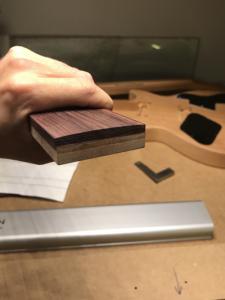

Radio de 12” listo.

index.php?controller=forum&action=view_attachment&attachment_id=111185
index.php?controller=forum&action=view_attachment&attachment_id=111186



.
Archivos adjuntos ( para descargar)
Subir
4
Nge
#250 por Nge el 28/03/2018
Una veta preciosa la de ese diapasón!

Me imagino que es brasileño... cuesta mucho encontrar palisandro brasileño?
Subir
feredes
#251 por feredes el 28/03/2018
Muy buen trabajo, como siempre!!!

Una pregunta, ¿Radias el diapasón antes de ponerle los inlays?

Ánimo!!!!
Subir
jdearriba
#252 por jdearriba el 28/03/2018
Nge escribió:
Me imagino que es brasileño... cuesta mucho encontrar palisandro brasileño?
Es palo rosa de India AAA premium (Dalbergia Latifolia). El brasileño lleva años prohibido, y quien cuenta con stocks anteriores a la entrada en vigor de la prohibición, o los ha tenido que declarar y documentar para estar en regla o son susceptibles de ser confiscados. En definitiva, de encontrar algo, el precio puede ser prohibitivo... Algo tendrá el brasileño para que se haya llegado al extremo de casi acabar con la especie, pero estoy encantado con este diapasón y no lamento para nada no haber seguido en esto 100% las especificaciones originales. Esta madera es excelente...
feredes escribió:
Una pregunta, ¿Radias el diapasón antes de ponerle los inlays?
Eso es federes. Tras poner los inlays, volveré a pasarle el bloque para dejar la superficie terminada y lista.
