Construcción de una Les Paul Special '57 TV Yellow paso a paso

newarna
#121 por newarna el 21/01/2018
#120 ok... es que he visto en la foto, que el zoque por debajo encajaba a la perfección... y me ha extrañado que arriba quedase hueco....

Un trabajo magnífico!!!! ánimo
Subir
Bocata
#122 por Bocata el 22/01/2018
Hola.
Me uno a este post.
He estado viendo un poco y me esta encantando como va esa guitarra.
Animos!!
Subir
jdearriba
#123 por jdearriba hace 3 semanas
Gracias Bocata! Pronto habrá avances...
Subir
Vierbu
#124 por Vierbu hace 3 semanas
Jode Josh estas a tope! Sabes que cuando la acabes te voy a dar la brasa hasta que me la dejes no?
Subir
jdearriba
#125 por jdearriba hace 3 semanas
Hombre! Señor Vierbücher, sabe usted perfectamente que la ha de probar y sacar en algún bolo sí o sí. Vienvenido al hilo Vier! :brindis:
Subir
jdearriba
#126 por jdearriba hace 2 semanas
Tras un largo parón, hora de seguir con el cuerpo...

Querer ser lo más fiel posible a una guitarra de los 50’ sin planos concretos de ese modelo, medidas exactas, ni una original a mano para confirmarte si vas por buen camino, tiene su cosa... Esto te obliga a indagar y darle la vuelta entera a internet hasta conocer mejor que el propio Google cómo funcionan sus algoritmos para encontrar aquello que te falta sí o sí....

Es por ello que durante meses he estado recopilando fotos en detalle de Specials del ‘55, ‘56 y ‘57 para tener referencias al menos visuales. Cada x tiempo me repaso y estudio bien las fotos para ver si se me ha escapado algún detalle. Y menos mal...

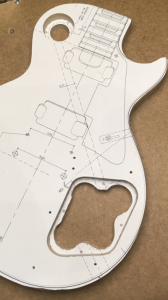

Cuando me proponía hacerle ya los rebajes al cuerpo, derrepente me cantó a la vista que en la cavidad de la electrónica de la plantilla algo fallaba...

index.php?controller=forum&action=view_attachment&attachment_id=109243

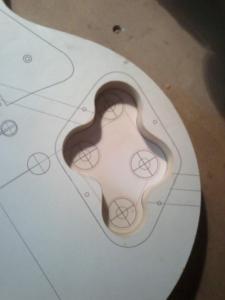

Me resonaba que las plantillas de Gil Yaron eran algo diferentes...

index.php?controller=forum&action=view_attachment&attachment_id=109244

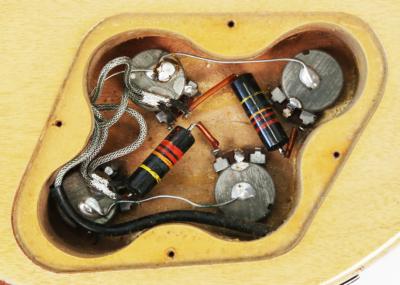

Corro a mirar las fotos de las Special, y bingo...

index.php?controller=forum&action=view_attachment&attachment_id=109245

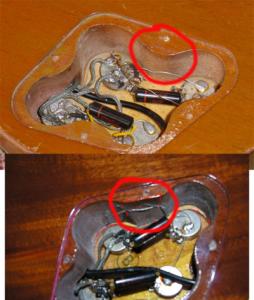

La plantilla que hice a partir del plano de la LP59, no me vale. Resulta que la Standard y la Special no comparten la misma forma. No solo eso. Gil Yaron andaba muy vivo y en su plantilla de la LP59 ya tuvo en cuenta lo siguiente:

index.php?controller=forum&action=view_attachment&attachment_id=109246
index.php?controller=forum&action=view_attachment&attachment_id=109247
index.php?controller=forum&action=view_attachment&attachment_id=109248

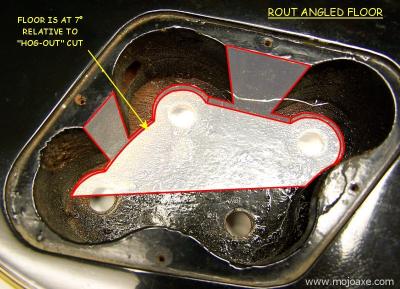

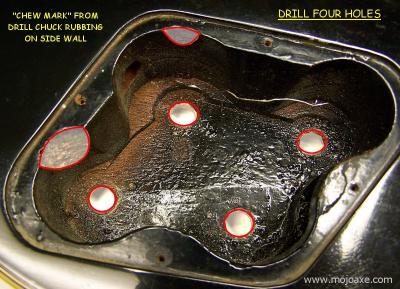

En la 59, la forma final de la cavidad, es producto de tres operaciones de mecanizado: 1 rebaje general, 2 rebaje del fondo para rectificar el grosor de la tapa de arce para el amarre de los potes, 3 taladros para los mismos.

Al maestro Yaron no se le escapó este detalle y en su plantilla, contempla la cavidad agregándo las formas que posteriormente se llevará la fresa.



.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
jdearriba
#127 por jdearriba hace 2 semanas
Más vale que todos este tipo de errores salgan en las plantillas y no en la caoba.... :supersticioso:

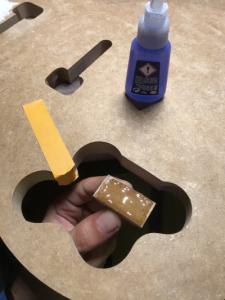

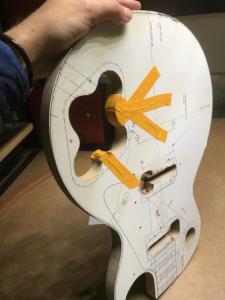

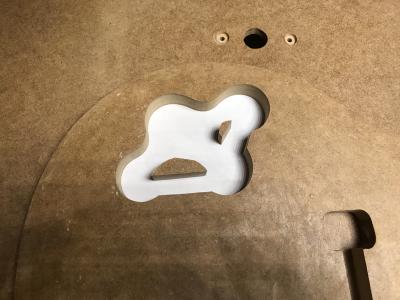

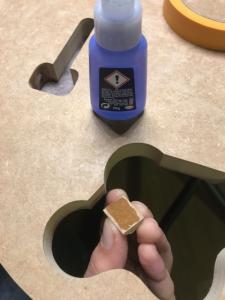

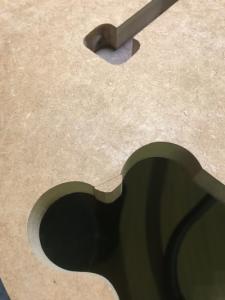

Volviendo a la Special, toca “apañar” la plantilla. Reacerla entera era una faena así que a tirar de postizos...
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
jdearriba
#128 por jdearriba hace 2 semanas

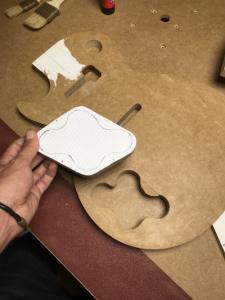

No obstante, traslado al papel la forma real de la cavidad de una Special para darle la forma exacta al repasar con la lija.

Y sorpresa: definitivamente la LP59 y la Special tienenen distinto patrón para la cavidad. Las curvas son diferentes, y la forma del hueco para el pote de vol de la pastilla del mástil es más amplia en la Special.

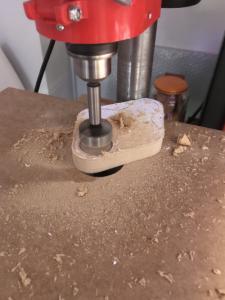

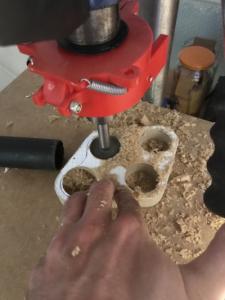

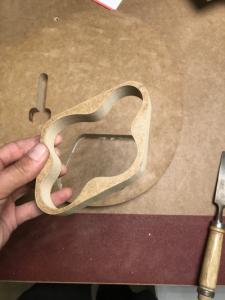

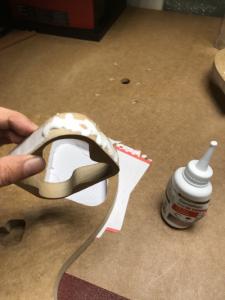

Me dejo de historias, y rehago toda la cavidad:

index.php?controller=forum&action=view_attachment&attachment_id=109261
index.php?controller=forum&action=view_attachment&attachment_id=109262
index.php?controller=forum&action=view_attachment&attachment_id=109263
index.php?controller=forum&action=view_attachment&attachment_id=109264
index.php?controller=forum&action=view_attachment&attachment_id=109265
index.php?controller=forum&action=view_attachment&attachment_id=109266

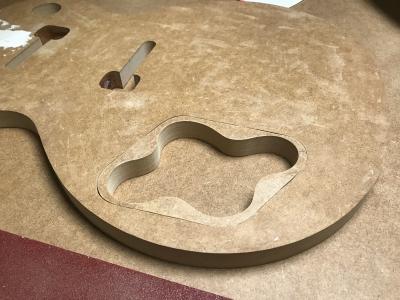

Ahora sí puedo dormir tranquilo :okis:

index.php?controller=forum&action=view_attachment&attachment_id=109267


.
Archivos adjuntos:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
BBCode:
Subir
1
feredes
#129 por feredes hace 2 semanas
Bravo!!! Ya echábamos de menos el trabajo en esa special. A darle duro!!!
Subir
Alberto
#130 por Alberto hace 2 semanas
¿No se alquila ningún piso en tu bloque? Sólo por pasarme a verte trabajar :deniro:

Como amante de las Junior y Special, me encanta el proyecto.
Subir
Carlos
#131 por Carlos hace 2 semanas
Con tu permiso me quedo aquí para ver acabar esa preciosidad. Aunq después de leer todo el hilo y ver el cuidado a los detalles, la paciencia así como el gran trabajo de investigación.....se como va a acabar. Más le valdría a la compañía del original cuidar la mitad de bien la calidad y no estaría en la situación que lleva unos años.
Enhorabuena y gracias por enseñarnos este gran trabajo.
Saludos
Subir
elnatx
#132 por elnatx hace 2 semanas
Hola!!! Aquí me paso, a ver todo este proceso!!! Menudo trabajo fino, una gozada verlo en directo y tan bien explicado...
