Construcción de una Les Paul Special '57 TV Yellow paso a paso

jdearriba
#145 por jdearriba el 15/02/2018
Epifumi escribió:
En mi caso, que no he hecho nada de luthería en mi vida, hacer la mesa es un objetivo en si mismo, luego ya veremos si la uso para algo o no. El caso es que me lo estoy pasando bien
Eso es lo más importante compañero... Gracias por compartir. Con el resultado que te de al acoplarla por debajo, me cuentas.
Subir
jdearriba
#146 por jdearriba el 15/02/2018
Hora de seguir con el cuerpo.

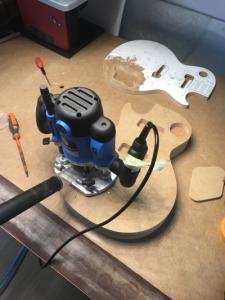

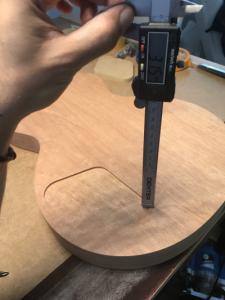

Cavidad para la electrónica. Primero, el rebaje para la tapa trasera.

index.php?controller=forum&action=view_attachment&attachment_id=109621
index.php?controller=forum&action=view_attachment&attachment_id=109622

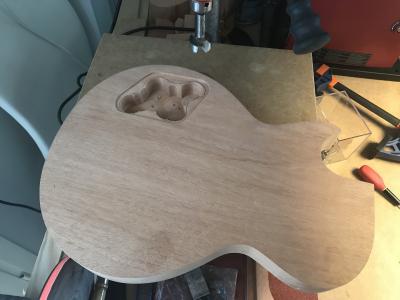

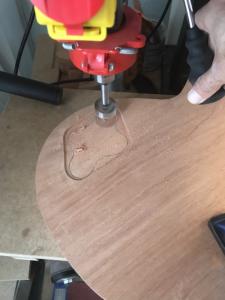

Después la cavidad misma. Para no hacer sufrir a la fresadora, el grueso del vaciado, con una forstner.

index.php?controller=forum&action=view_attachment&attachment_id=109623
index.php?controller=forum&action=view_attachment&attachment_id=109624

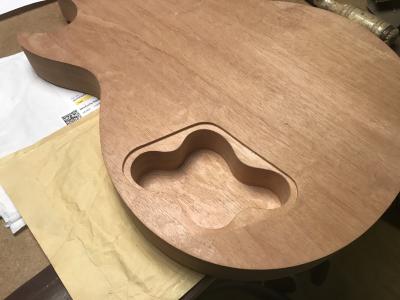

Después, con la plantilla que tuve que rehacer y la fresadora rematamos la jugada.

index.php?controller=forum&action=view_attachment&attachment_id=109625


Esto sí es una cavidad de una Special! Menos mal que anduve vivo con el tema.... :oops:




.
Archivos adjuntos ( para descargar)
Subir
Epifumi
#147 por Epifumi el 15/02/2018
Fino trabajo


jdearriba escribió:
Eso es lo más importante compañero... Gracias por compartir. Con el resultado que te de al acoplarla por debajo, me cuentas.


Cuenta con ello
Subir
jdearriba
#148 por jdearriba el 15/02/2018
Después la cavidad para el toggle switch.

Aquí tuve percance con la plantilla... me pegó una sacudida la fresador y me pegó una buena mordida al DM y a la caoba, llevándose madera fuera del contorno del rebaje para la tapita... :cry:

Debí pillarme tal cabreo que no tengo fotos ni de la reparación de la plantilla, ni del postizo que tuve que encolarle al cuerpo... menos más que no fue muy profundo. Luego enseño el resultado... En conclusión. Todo el mundo lo dice, y yo lo reafirmo: mucho cuidado con la fresadora. Y pegar bien firmes las plantillas cuando vayáis a trabajar con ella. Os evitaréis algun disgusto y trabajaréis más seguros...

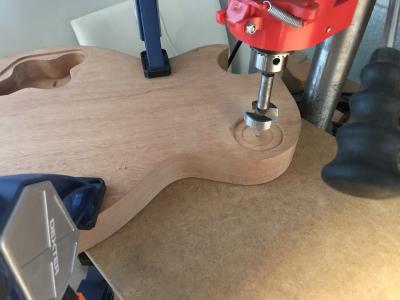

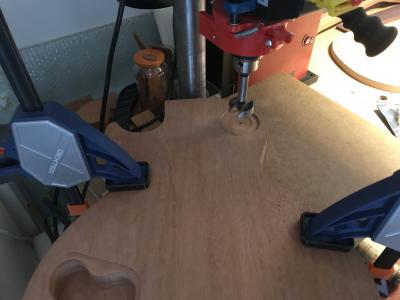

Dicho lo cual, ya con la plantilla reparada, primero el rebaje de la tapita, y la cavidad en sí con la forstner.

index.php?controller=forum&action=view_attachment&attachment_id=109626
index.php?controller=forum&action=view_attachment&attachment_id=109627

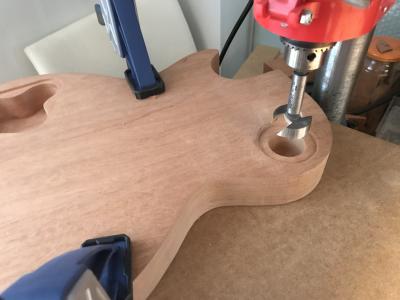

Os acordáis que tuve que “descifrar” el diámetro exacto de la cavidad tirando de fotos... te das cuenta que has acertado cuando la medida coincide exactamente con una herramienta standard. Algo que se dice que Gibson trataba de hacer en la época para ahorrarse operaciones en el proceso de fabricación. El hueco es clavado al diámetro de la forstner.

index.php?controller=forum&action=view_attachment&attachment_id=109628

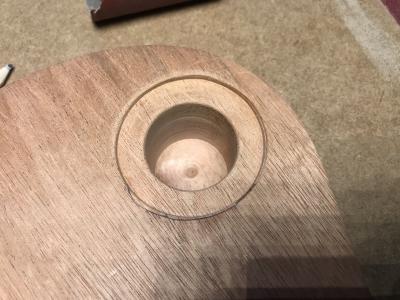

Detalle de la reparación por la “mordida” de la fresa. El postizo de caoba se ha buscado que tenga el mismo patrón y orientación de la veta para darle continuidad.

index.php?controller=forum&action=view_attachment&attachment_id=109630

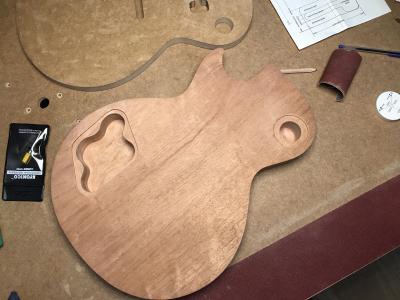

Cavidades terminadas... :super_icono:

index.php?controller=forum&action=view_attachment&attachment_id=109631



.
Archivos adjuntos ( para descargar)
Subir
mane_
#149 por mane_ el 15/02/2018
Me van a perdonar.... qué puto crack.
Subir
feredes
#150 por feredes el 15/02/2018
:palmas: :palmas: :palmas:
Subir
jdearriba
#151 por jdearriba el 15/02/2018
Los cracks soys vosotros!! Gracias a toda la gente que estáis siguiendo el proceso. Los editores de Guitarristas.info se han puesto en contacto conmigo para llevar a portada de la web el hilo... :shock:

Muchas gracias a tod@s compañer@s!! :brindis:
Subir
toni diaz
#152 por toni diaz el 15/02/2018
No sé de qué te sorprendes, llevo tres botes de colirio por si al pestañear me pierdo algo jajaja
Subir
1
El chef
#153 por El chef el 15/02/2018
Joder... vaya meritazo tienes... me quedo impresionado!... la mezcla entre lo metilculoso y el toque romántico del proyecto me encanta (casi quijotesco)
Tiene que dar mucha satisfacción emprender un proyecto así.
Felicitaciones!!
Subir
1
Axel Baneado
#154 por Axel el 15/02/2018
Menudo guitarrón te estás haciendo partiendo de 0,yo flipo.

Algunos foreros que os hacéis unos guitarrones del carajo con 2 trozos de madera yo os veo como a extraterrestres,me dais una envidia de la leche.
Si yo tuviese esas habilidades me pasaría el puto día fabricando y almacenando guitarras solo para mi.
Subir
txe
#155 por txe el 15/02/2018
es que lo bonito de este hilo para mi es todo el post de proceso googlero al detalle y aprendemos algo de historia :)
Subir
Señor Estaca
#156 por Señor Estaca el 15/02/2018
Menuda estaca buena te estás currando.
Me uno a la fiesta, esto engancha más que Juego de tronos
Subir
1
