#261 por jdearriba el 03/04/2018
Gracias compañeros :brindis:

Seguimos....

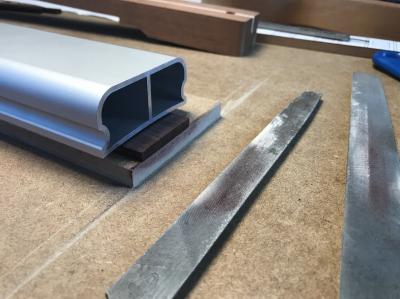

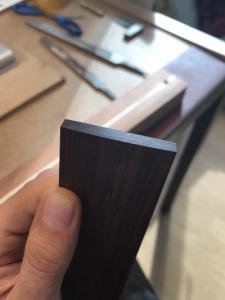

Refrentando la “cara” del diapasón donde apoyará la cejilla. Muy importante dejarla perfectamente escuadrada y completamente perpendicular al eje ya que de esta cara parte la escala y todas las medidas para el ranurado de trastes.

index.php?controller=forum&action=view_attachment&attachment_id=111339


Así.

index.php?controller=forum&action=view_attachment&attachment_id=111340

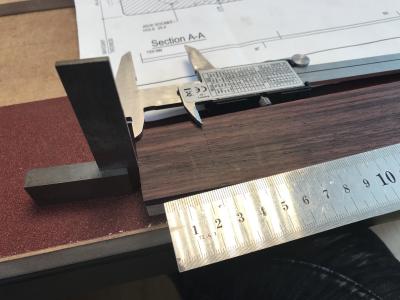

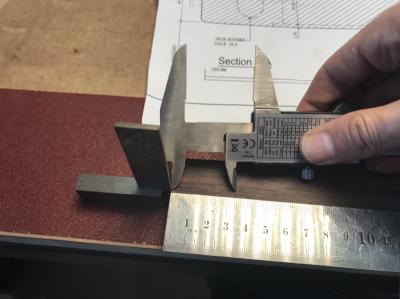

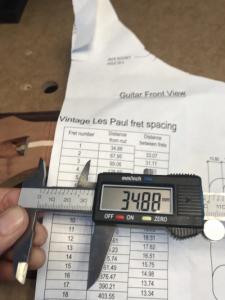

Y comenzamos a marcar las distancias a cada traste según escala antigua Gibson. Los primeros trastes, con las puntas del calibre.

index.php?controller=forum&action=view_attachment&attachment_id=111341
index.php?controller=forum&action=view_attachment&attachment_id=111342
index.php?controller=forum&action=view_attachment&attachment_id=111343

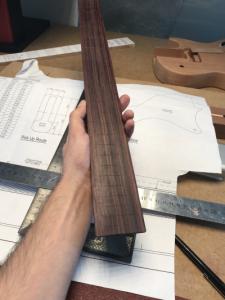

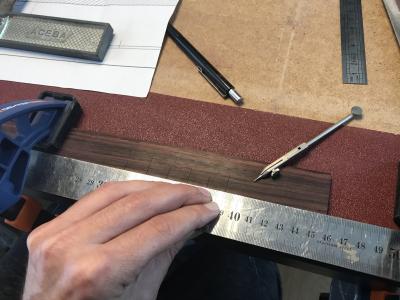

Cuando no da más la apertura del calibre, con la regla tratando de ser muy precisos con los decimales. Siempre tomando las medidas al traste cero. Si utilizamos las medidas entre trastes, podemos ir acumulando desviaciones anteriores.

index.php?controller=forum&action=view_attachment&attachment_id=111344
index.php?controller=forum&action=view_attachment&attachment_id=111345

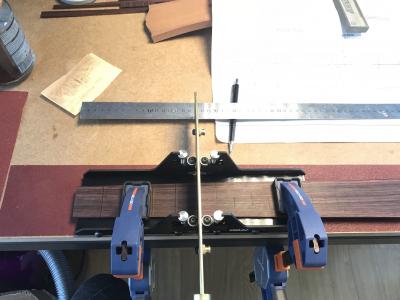

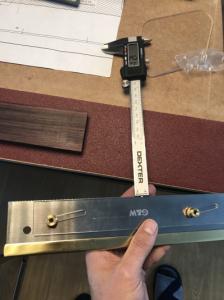

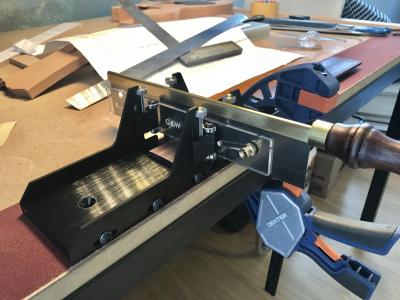

Hora de ranurar el diapasón. El tope de profundidad de la sierra lo fijamos a la profundidad de la espiga o el tang del traste. Con esto eliminamos el mínimo de madera y conseguimos un cierre del traste en la ranura perfecto sin gaps.

index.php?controller=forum&action=view_attachment&attachment_id=111346
index.php?controller=forum&action=view_attachment&attachment_id=111347
index.php?controller=forum&action=view_attachment&attachment_id=111348

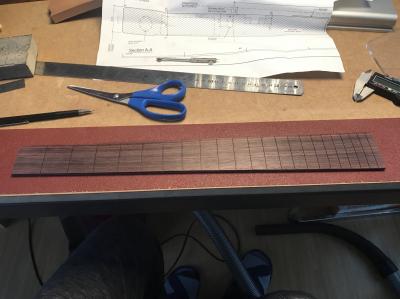

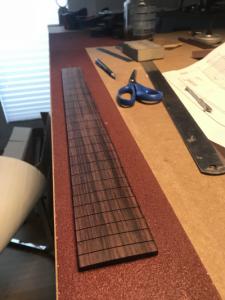

Diapasón ranurado.

index.php?controller=forum&action=view_attachment&attachment_id=111349
index.php?controller=forum&action=view_attachment&attachment_id=111350


En un principio quise prescindir del gasto del útil, y apañármelas con ayuda de un taco para serrar los trastes. Tras ver lo delicado de esta operación y el tiempo que requiere hacerlo bien incluso con útil, recomiendo plenamente la inversión (o para el que sea apañado, hacerse uno).
Archivos adjuntos ( para descargar)
Subir
3
jdearriba
#262 por jdearriba el 03/04/2018
A por los inlays o marcadores :super_icono:

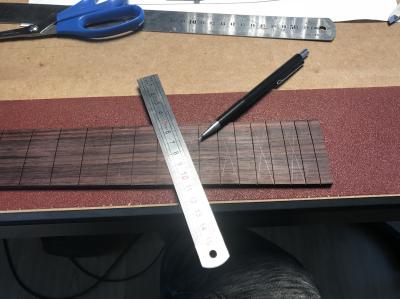

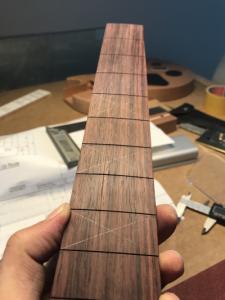

Trazando los centros.

index.php?controller=forum&action=view_attachment&attachment_id=111352
index.php?controller=forum&action=view_attachment&attachment_id=111353

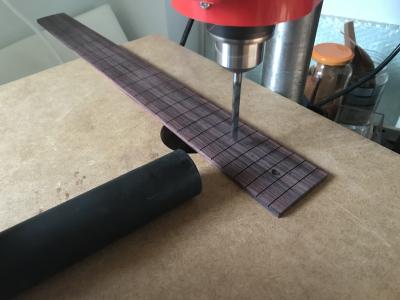

Taladrando los alojamientos (la profundidad justa, un pelo menos que el grosor del inlay).

index.php?controller=forum&action=view_attachment&attachment_id=111354

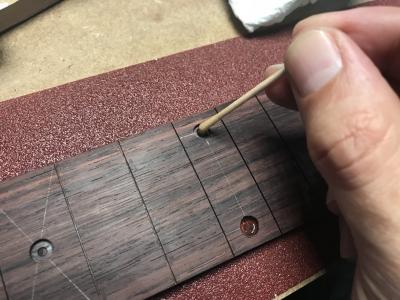

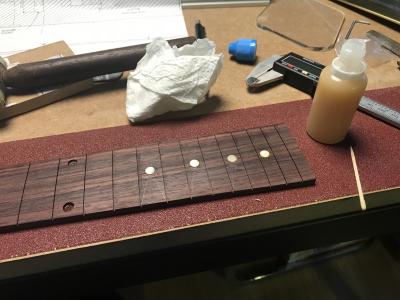

Para pegar los inlays, cola de pescado como antiguamente.

index.php?controller=forum&action=view_attachment&attachment_id=111355
index.php?controller=forum&action=view_attachment&attachment_id=111356
index.php?controller=forum&action=view_attachment&attachment_id=111357

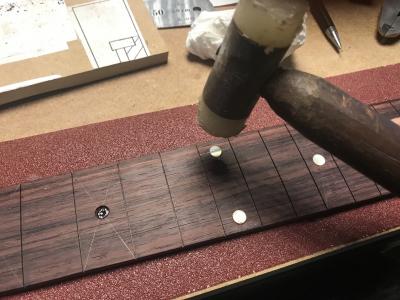

Y a dejar que seque bien antes de repasar con el bloque y enrasar todo.

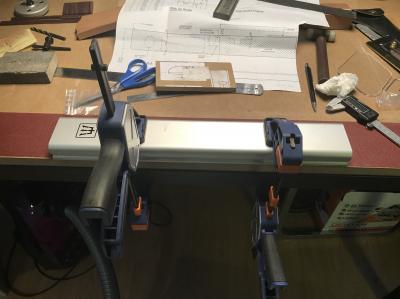

index.php?controller=forum&action=view_attachment&attachment_id=111359
index.php?controller=forum&action=view_attachment&attachment_id=111360



.
Archivos adjuntos ( para descargar)
Subir
1
jdearriba
#263 por jdearriba el 03/04/2018

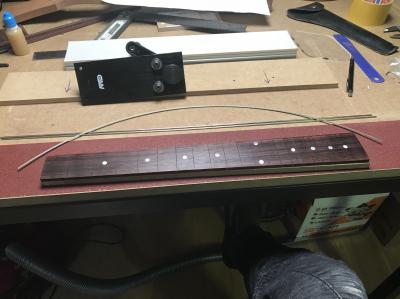

Una vez seco, y tras pasarle el bloque para enrasar (ojo con el polvillo de madreperla que debe ser tan peligroso como el amianto, siempre mascarilla...), hora de ponerle trastes a este diapasón :super_icono:

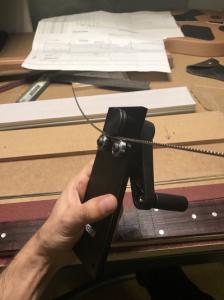

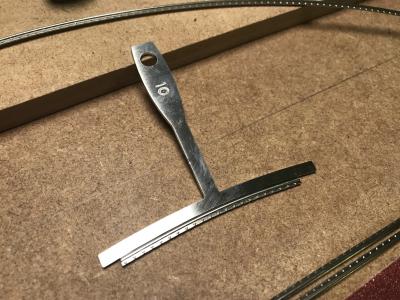

La varilla la radiamos un poco por debajo de 12” para que no tiendan los trastes a “levantarse” por los extremos cuando los coloquemos.

index.php?controller=forum&action=view_attachment&attachment_id=111366
index.php?controller=forum&action=view_attachment&attachment_id=111367

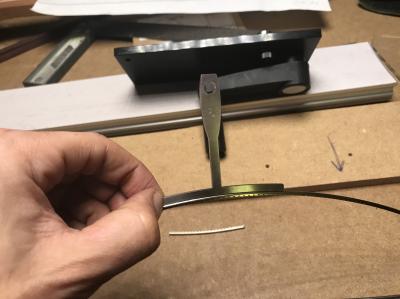

Comprobamos con galga de radio 10”.

index.php?controller=forum&action=view_attachment&attachment_id=111368
index.php?controller=forum&action=view_attachment&attachment_id=111369

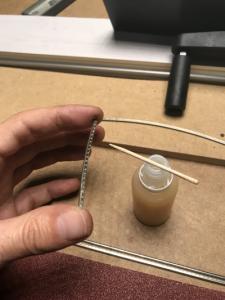

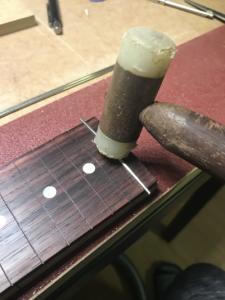

Mojamos un poca la espiga con cola de pescado, y a molestar a los vecinos.... :sonrojado:

index.php?controller=forum&action=view_attachment&attachment_id=111370
index.php?controller=forum&action=view_attachment&attachment_id=111371

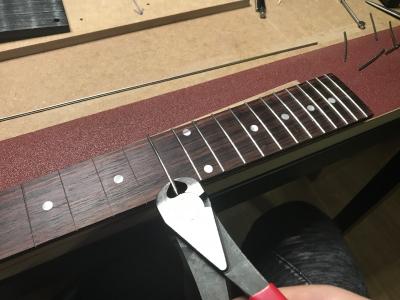

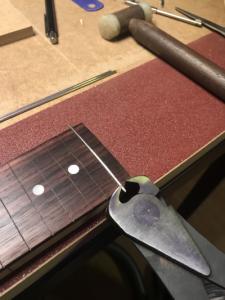

Cortamos sobrante, y así los 22 trastes.

index.php?controller=forum&action=view_attachment&attachment_id=111372
index.php?controller=forum&action=view_attachment&attachment_id=111373

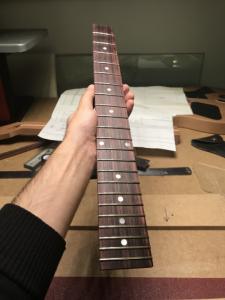

Una vez terminado con los martillazos...

index.php?controller=forum&action=view_attachment&attachment_id=111374

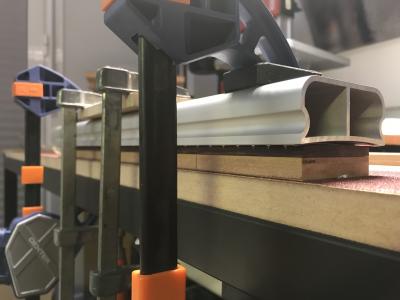

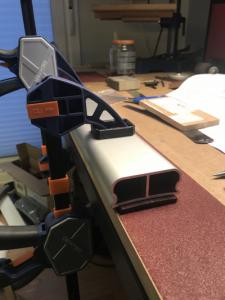

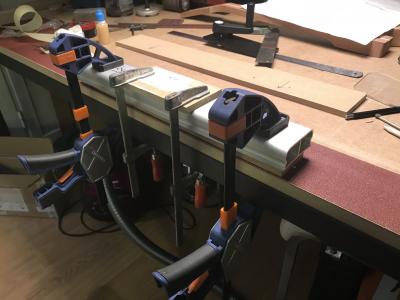

Y lo dejo secando apretando bien fuerte el bloque con las sargentas para que asiente cualquier traste que haya quedado más alto de la cuenta.

index.php?controller=forum&action=view_attachment&attachment_id=111375
index.php?controller=forum&action=view_attachment&attachment_id=111376



.
Archivos adjuntos ( para descargar)
