Tele style de Olivo

Jesús
por el 16/07/2021
Me desdigo "un poco". Queda muy bien la serpiente en la pala, mejor que las letras. Lo único que mientras tocamos la cabeza estará tumbada, y quizá fuera mejor que estuviera, digamos, mirando al respetable. Pero eso no es más que una cábala, no estoy seguro de que fuera mejor. En cualquier caso en la pala de arce queda espectacular ;).

Dokken, muy buena explicación sobre tu método de las ferrules :ok:.
Subir
1
OFERTAS Ver todas
  • -9%
    Harley Benton TE-20HH SBK w/Bag Bundle
    125 €
    Ver oferta
  • -47%
    Hughes&Kettner Spirit of Vintage
    47 €
    Ver oferta
  • -27%
    Blackstar HT-5RH MKIII
    432 €
    Ver oferta
eddiewarlock
Carlos B
por el 20/07/2021
#120 Muchas gracias Dokken.
El sistema que comentas aún no lo he utilizado. Yo normalmente lo hago de otra manera, pero quería probarlo como lo he hecho.
Yo lo suelo hacer así :

1. Taladro los agujeros con broca de 3 desde el frontal a la profundidad suficiente, para que cuando taladre desde el otro lado el orificio de los ferrules me coincida el agujero.

2. En el taladro de columna, en la base pongo una madera, que taladro con broca de 3. En ese agujero pongo un pin, que es exactamente el centro del taladro.

3. Cada agujero que he hecho en el frontal de la guitarra, lo hago coincidir con el pin, así cuando taladro el agujero de los ferrules coincide exactamente. Es un sistema un poco tedioso, pero queda bien.
Subir
2
Carlos B
por el 20/07/2021
#121 Gracias Jesús. Si lo pongo de lado queda un poco raro, ya lo he planteado. Creo que así es la mejor opción. Muchas gracias por tu opinión!!

#122 Gracias Eddie. En este caso no me serviría. La distancia entre cuerdas es 54mm. Además, no me gusta comprar plantillas, prefiero hacerlas.
Subir
1
Dokken
por el 20/07/2021
#123 esto es lo que me gusta del foro de lutheria! Ver cómo cada uno utiliza los métodos con los que más cómodo se encuentra, así al final aprendemos todos ;)

Si lo he entendido bien, haces el taladro en dos pasos, no? Entiendo que al no profundizar completamente te evitas la posible desviación de la bronca.

La madera que mencionas, ¿metes 6 pines y los clavas en la trasera para tener la referencia?

En este tipo de detalles es donde realmente se ve la importancia de usar herramientas de calidad, que una columna con un pelin de holgura puede liarla bastante en este tipo de cosas.

Un saludo!!
Subir
1
eddiewarlock
por el 20/07/2021
esa plantilla a mi me ha ido de lujo para guitarras con string thru con puente tune o matic. Si, a mi también me gusta hacerme mis plantillas, pero por ese precio, me ahorro horas de trabajo además del tiempo buscando una plancha de acero inoxidable, y que me la corten.

En fin, ahi queda para quien la necesite
Subir
1
Carlos B
por el 20/07/2021
Dokken escribió:
Si lo he entendido bien, haces el taladro en dos pasos, no?


Exctamente.

Dokken escribió:
La madera que mencionas, ¿metes 6 pines y los clavas en la trasera para tener la referencia?


No. La madera la pongo en la base del taladro, como si fuese una base de madera y tiene que estar fija. Esa madera la taladro y le pongo el pin. Así que si pongo una broca mas grande, el centro de esa broca es el mismo centro que el pin que hay abajo en la base. Entonces solo falta poner la guitarra boca abajo haciendola coincidir con ese pin en cada agujero de las cuerdas. Es decir que la guitarra la tienes que cambiar cada vez de agujero, uno por cuerda. No se si me explico. Sino, ya miro de hacer unas fotos y lo pongo.

Dokken escribió:
En este tipo de detalles es donde realmente se ve la importancia de usar herramientas de calidad


Herramientas de calidad siempre! Te facilita mucho el trabajo..
Subir
1
Carlos B
por el 20/07/2021
La guitarra de arce tambien va avanzando. Ya la tengo medio barnizada y teñida. Explico como lo hago.
He barnizado toda la guitarra dejando la parte delantera sin barniz. Con ello consigo proteger el lateral del tinte. Así que cuando tiña, si cae tinte por los lados es muy fácil quitarlo. Sino se hace este paso y entra tinte en el lateral es un follón quitarlo... Además, falta todavía una mano de barniz, así que cuando se lije, el tinte que haya en el lateral se va seguro. Aunque yo, si hay, lo quito con naphtha.

index.php?controller=forum&action=view_attachment&attachment_id=160943

Primero tiño de negro, que luego lijaré, para remarcar un poco más el flameado del arce.

index.php?controller=forum&action=view_attachment&attachment_id=160944

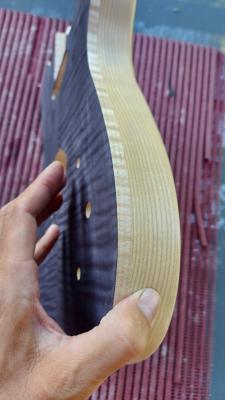

Un detalle del larteral sin tinte. :super_icono:

index.php?controller=forum&action=view_attachment&attachment_id=160945

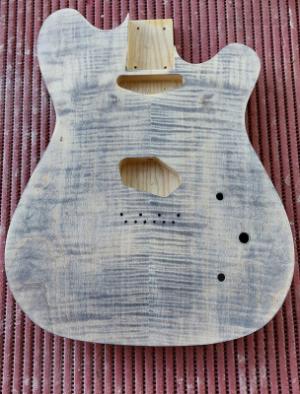

Aquí con el negro lijado. No quito mucho porque lo quiero así. Normalmente no lo hago con negro, lo hago combinando colores hasta tener el color deseado, pero esta vez lo hago así.

index.php?controller=forum&action=view_attachment&attachment_id=160946

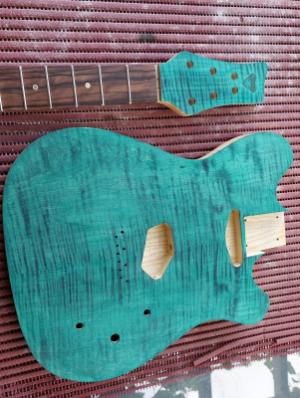

Y finalmente el verde. En la foto no parece verde, pero lo es...ya haré buenas fotos cuando esté listo. Esta guitara lleva satinado en toda la guitarra, exceptuando las partes verdes que van en brillo.

index.php?controller=forum&action=view_attachment&attachment_id=160947

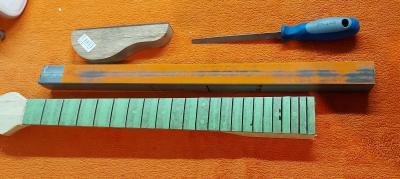

Por otra parte, ya he nivelado, recoronado y pulido los trastes de la guitarra de olivo. Para hacerlo, no detallo mucho porque es lo de siempre. Pero pinto de negro, nivelo con la lima y el taco con lija y después recorono con lima triangular, que es la que más me gusta y como creo que queda mejor. Finalmente, lijo con 400, 800 y con la dremel aplico pasta de pulir y queda bien brillante! Ya pondré fotos del final.

index.php?controller=forum&action=view_attachment&attachment_id=160948

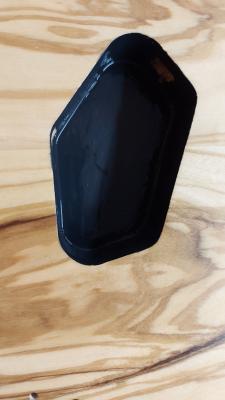

La guitarra de olivo la he apantallado con pintura conductiva. No es que me guste demasiado, ya que creo que es lo peor, pero la querían así. Bonito queda, pero total, luego no se ve...

index.php?controller=forum&action=view_attachment&attachment_id=160950

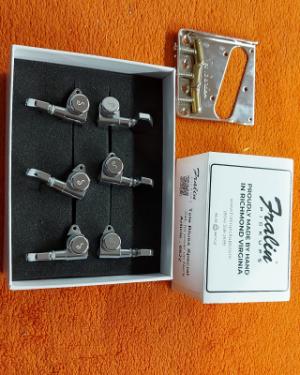

Y aquí lo que va montado en la guitarra de olivo. Puente Joe Bardem, al que he hecho agujeros extra para pasar las cuerdas directamente desde el puente, ya que la distancia entre E y e son 52mm y los puentes de tele suelen tener 54mm. Afinadores Schaller M6 con lock y pastillas Fralin Blues Spezial. Ya falta poco!

index.php?controller=forum&action=view_attachment&attachment_id=160949
Archivos adjuntos ( para descargar)
Subir
5
Carlos B
por el 23/07/2021

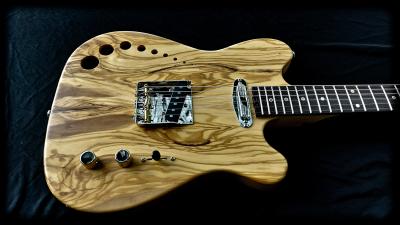

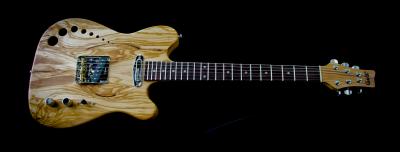

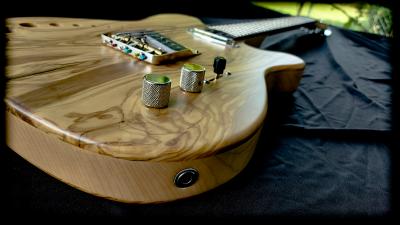

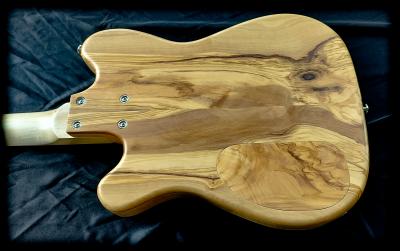

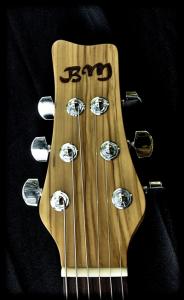

Venga, pues la guitarra de olivo ya está terminada.
Especificaciones y fotos!

Cuerpo: Arce+ Olivo frente y trasera
Mástil : Arce en C escala 25"
Diapasón : Rosewood, radio 10"
Trastes : 22 slim jumbo
Pastillas : Lindy Fralin blus spezial Bridge 7,5 Kohm Neck 7,8 Kohm
Puente : All parts Joe Barden
Afinadores: Schaller M6 locking
Cejuela : Hueso
Cuerdas : 10-46
Controles : 1 vol, 1 tono
Acabado: Poliuretano sat.
Ancho cejuela : 45,20 mm
Ancho 12o traste : 51,60 mm
Grueso 1er traste : 21,50 mm
Grueso 12o traste : 22,30 mm
Peso : 3,50 Kg

index.php?controller=forum&action=view_attachment&attachment_id=161015

index.php?controller=forum&action=view_attachment&attachment_id=161016

index.php?controller=forum&action=view_attachment&attachment_id=161017

index.php?controller=forum&action=view_attachment&attachment_id=161018

index.php?controller=forum&action=view_attachment&attachment_id=161019

index.php?controller=forum&action=view_attachment&attachment_id=161020

index.php?controller=forum&action=view_attachment&attachment_id=161021

index.php?controller=forum&action=view_attachment&attachment_id=161022
Archivos adjuntos ( para descargar)
Subir
11
lycaon
por el 23/07/2021
Qué pasada de guitarra, preciosa!!!
Bravo por todo ese talento y buen gusto!
Subir
1
Carlos B
por el 23/07/2021
#130 Muchas gracias Lycaon! No sabes la pena que me da soltar esta guitarra, mola mucho!
Subir
1
Dokken
por el 23/07/2021
:palmas: :palmas: :palmas: :palmas:

Qué pasada! Me encanta como queda de lateral con las dos tapas y la boluta del mástil! Esto son los detalles que mola ver en esta sección.

Ahora a darle caña a la otra! Tengo mucha curiosidad de ver el resultado de barniz mate y barniz brillo en la misma guitarra.

Un saludo!
Subir
1
