Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

toni.kt88
#889 por toni.kt88 el 24/10/2018
Hace un tiempo me pedisteis una muestra de como suena la versión que he echo del Dr. Boogie, pues aquí la tenéis.
La guitarra utilizada es una Ibanez RG570 de los años 90, con pastillas dimarzio, la X2N para puente y la del medio una single class of 55. La de mástil es una evolution pero no la he utilizado.
Archivos adjuntos ( para descargar)
Review DrBoogie-1era parte.mp3
Review DrBoogie-2da parte.mp3
Review DrBoogie-3era parte.mp3
Subir
1
OFERTASVer todas
  • -18%
    Warm Audio Foxy Tone Purple 70th Fuzz
    129 €
    Ver oferta
  • EarthQuaker Devices 70th Anniv. Plumes S Shredder
    129 €
    Ver oferta
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
toni.kt88
#890 por toni.kt88 el 24/10/2018
Las grabaciones de guitarra son sin ningún tipo de procesamiento, simplemente gravadas con un micro y nada mas.
Aquí os paso una grabación con dos grabaciones una para el canal derecho con los vintage 30, y en el izquierdo con los 12T-75.
Archivos adjuntos ( para descargar)
prueba drboogie.mp3
Subir
1
Lespaulhc
#891 por Lespaulhc el 24/10/2018
No esta mal kt
Subir
Miguel garcia
#892 por Miguel garcia el 25/11/2018
Yo he hecho la mod al de rick holt de el interruptor on off on y no me va la del medio, por que puede ser?
Subir
toni.kt88
#893 por toni.kt88 el 26/11/2018
Tienes el esquema?
Subir
Miguel garcia
#894 por Miguel garcia el 26/11/2018
Subir
Tonyguitar
#895 por Tonyguitar el 27/11/2018
¿no tienes el schematic de este montaje para ver ese swich que hace exactamente? lo digo por que no es el de gausmarkov que es el que aqui se ha posteado y este no lo conzco.
Subir
toni.kt88
#896 por toni.kt88 el 27/11/2018
Si, Miguel ha posteado el layout, no el esquema o Schematic. Aun así, veo que lo que hace el selector es poner un condensador de desacoplo de DC en la entrada, para el RAW es de 22uF, para modern de 330nF, y el error esta, que para el vintage queda un circuito abierto y no hay nada conectado.

La solución esta en poner otro condensador entre el cable azul y el amarillo, que seria el valor que correspondería para el vintage. Que no se cual debe corresponder. Mirando esquemas el JCM800 lleva uno de 22nF. Yo en el Dr. Boogie le puse uno de 1nF.
Si hiciera ese montaje, para diferenciarse bastante los tres modos, pondría algo entre 1 a 10nF.
Subir
Tonyguitar
#897 por Tonyguitar el 27/11/2018
Esto es todo lo mas que he encontrado, son buenos estos tios haciendo pedales, la ostia los acabados y el montaje comprimido al maximo:
https://www.diystompboxes.com/smfforum/index.php?topic=83671.0

La mania de postear layout sin el schematic, no lo entiendo, si luego tienes probemlas o averias es muy facil de arreglar teniendolo, y sin tenerlo la cosa se complica siempre mucho mas.
Subir
toni.kt88
#898 por toni.kt88 el 15/12/2018

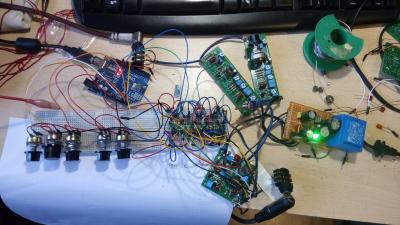

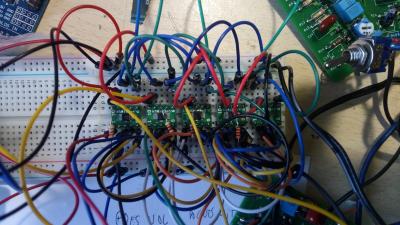

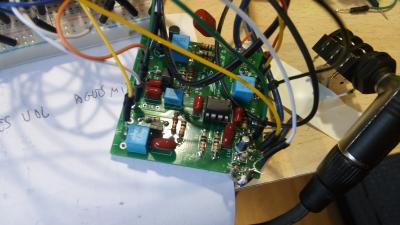

Ya hacía tiempo que tenia ganas de postear estos resultados. Ahora ya puedo controlar a partir de un bus digital unos potenciómetros digitales para gobernar el previo Dr. Boogie. La señal es 100% analógica, ya que estos potes son matrices de transistores fet que conmutan una matriz de 256 resistencias en serie, pero controlados por un circuito digital.
Esto me permite utilizar un solo previo con diferentes presets pudiéndose activar des de el pedal o a través de midi, por ejemplo.
Si puedo integraré dos previos, por ejemplo el JCM800 y el Dr. Boogie, juntos para las dos sonoridades diferentes.
Bueno, el siguiente paso a diseñar la PCB para la nueva equ y previo.
Archivos adjuntos ( para descargar)
Subir
Quino
#899 por Quino el 01/07/2019
Perdón por reflotar el post después de tanto tiempo, pero estoy haciendo el pedido de los componentes para fabricarme el Dr.Booguie y hay un par de condensadores que no encuentro, el de 30nF y el de 5nF. Lo más cercano respectivamente son el de 27nF y 33nF y el de 4.7nF.

¿Podrían valerme esos o rebusco por las tiendas a ver si encuentro esos valores exactos?

Un saludo.
Subir
Lespaulhc
#900 por Lespaulhc el 01/07/2019
33nf y 4.7nf perfectos compañero.
Subir
