Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

TonyGT-Ibiza
#901 por TonyGT-Ibiza el 01/07/2019
Claro, es lo que dice el compa Lespaulhc, tu si buscas 5nf, eso no es un valor típico.

Busca valores cercanos y así con todo.

Yo los potenciómetros me los marcan de 25k en muchos montajes y yo los pongo de 20k, en fin hay juego, no hay que ser tan tiquismiquis.


Otra cosa seria que te dijera 25nf y en vez de poner de 22nf que es el normalizado te fueses a 33nf, ahí ya hay cierta diferencia.
Subir
Quino
#902 por Quino el 02/07/2019
Si, me he dado cuenta de que había por ahí varios componentes con valores no normalizados. Para el pote de 25k he optado por comprar uno de 50k y ponerle en paralelo una resistencia de 47k (que por la regla de suma de resistencias en paralelo da un valor de 24,22k). Bueno, ya solo esperar a que me lleguen los componentes y ¡a soldar!

Un saludo.
Subir
TonyGT-Ibiza
#903 por TonyGT-Ibiza el 02/07/2019
Eso del pote de 50k con la resistencia de 47k en paralelo lo he hecho varias veces, incluso con potes de 1M y resistencia de 330k para sacar un pote de 250k.

Dependiendo como, no funciona, por ejemplo, no puedes sacar un pote de 10k a partir de uno de 1mega, mejor sacar uno de 10k a partir de uno de 20k.
Subir
Antonio
#904 por Antonio hace 4 semanas
Buenos días,

tengo una duda de como medir la tensión en los FETs. Cuando hablais de ajustar una tensión de 4.5V a la "entrada del FET",...os referís a medir 4.5V entre drenador y tierra?
Un saludo y gracias de antemano
Subir
Lespaulhc
#905 por Lespaulhc hace 4 semanas
Si asi es te aconsejo quites la 3k8 y pongas 40k mejor 39k y veras que q4 y q5 creo te daran 8v o 9v no podras regularlos pero sonara mejor y no tendras un pitido tipico del efecto.es una Modificación que hicimos yo al menos me gusta mas la resistencia esta por el medio de la pcb ahora no se decirte cual es pero solo hay una.es 3k9 a 39k.Saludos
Subir
Lespaulhc
#906 por Lespaulhc hace 4 semanas
Hay varias Mod por ejemplo como hizo tonygt poner j201 en smd suenan barbaros y algun ccambio de 2n2 a 22nf y algun 1uf para ganar agudos y graves eso sabe tony.
Subir
Lespaulhc
#907 por Lespaulhc hace 4 semanas
Y como consejo yo me hice este pedal hay 3 versiones en guitarfxlayout.
Soldano y suena mucho mas fluido que el dr booguie y eso que el dr es mi favorito (hasta que encontre este)
Archivos adjuntos ( para descargar)

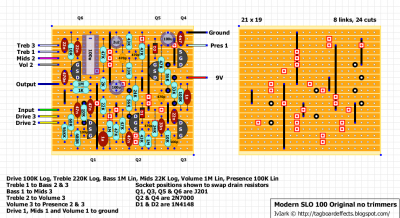

Modern SLO 100 Original no trimmers.png

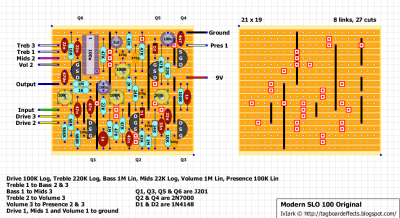

Modern SLO 100 Original.png

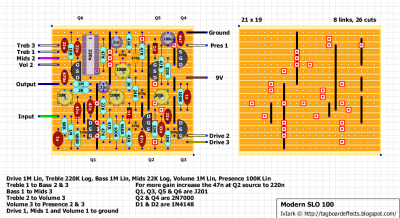

Modern SLO 100.png
Subir
TonyGT-Ibiza
#908 por TonyGT-Ibiza hace 4 semanas
Yo a mi de las varias que hice la de gausmarkov es la que más me gusta.


Para ajustar los jfet:

Punta positiva al drenado y negativa a masa del tester, ajusta todo en principio a 4.5v y luego pruebas a bajar o subir de oído.
Subir
toni.kt88
#909 por toni.kt88 hace 4 semanas
#907 Tienes el esquema del slo 100?
Subir
TonyGT-Ibiza
#910 por TonyGT-Ibiza hace 4 semanas

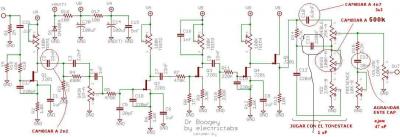

ya te digo, yo he montado varios y el ultimo que hice que es el que tengo todavia es el que mejor suena y lo hice con estas mod que aqui se proponen:
Archivos adjuntos ( para descargar)
drboo-project.pdf
Subir
Lespaulhc
#911 por Lespaulhc hace 4 semanas
Es el slo 100 ese de las imágenes hay 3 versiones yo hice sin trimmershttps://youtu.be/OjcNMh71mYk
En mi canal hay un sonido del slo en uno de estos vídeos.
Subir
