Construcción tipo strat pero...

LCA Guitars (luisito)
#37 por LCA Guitars (luisito) el 11/07/2018
Un trabajo estupendo, me sumo al hilo :)
Subir
Carlos B
#38 por Carlos B el 12/07/2018
#37 Bienvenido Luisito!
Subir
Carlos B
#39 por Carlos B el 12/07/2018

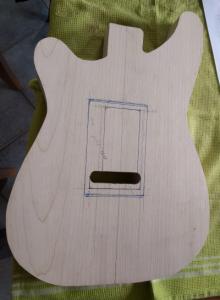

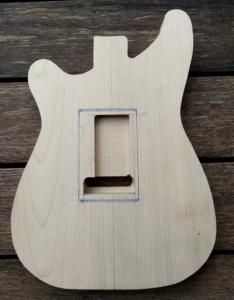

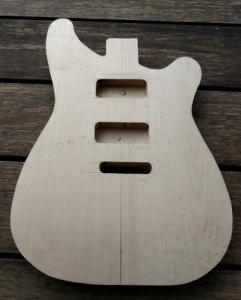

Ayer fresé la cavidad de la pastilla del mástil y la de los muelles. Donde los muelles tiene una pequeña mordida, pero que no es relevante ni se va a ver...es lo que tiene hacer las cavidades a mano, que a veces se te va...jajaj.. no utilizo para nada CNC, me parece más divertido hacerlo todo a mano...no detallo demasiado porque no tiene ningún misterio, poner la plantilla y fresar con fresa de rodamiento...tengo varias medidas de fresa, primero paso con una corta varias veces y después con una más larga...podría taladrar el hueco y pasar directamente la fresa larga, pero prefiero hacerlo como lo hago...manías...Aunque no lo parezca entre preparaciones y todo lleva un buen rato fresar...

index.php?controller=forum&action=view_attachment&attachment_id=114589

index.php?controller=forum&action=view_attachment&attachment_id=114590

index.php?controller=forum&action=view_attachment&attachment_id=114591
Archivos adjuntos ( para descargar)
Subir
LCA Guitars (luisito)
#40 por LCA Guitars (luisito) el 12/07/2018
Lo de las cavidades que no se ven no te preocupes.

Tu lo has hecho a mano pero tenias que ver las burradas que he visto yo y eso que los fabricantes lo hacen con cnc.

Vas muy bien.
Subir
1
Carlos B
#41 por Carlos B el 13/07/2018
#40 Lo se Luisito, pero ya sabes, siempre quieres que queden las cosas perfectas y la perfección es complicada...jaja

Por cierto, tienes experiencia con diapasones de grueso menor a 3mm y que no tengan el alma por detras? La cagada que hice con el diapasón me hará dejarlo ligeramente por debajo de los 3mm...mi preferencia es por encima de 4mm...estoy a punto de sacarlo y meterle otro...
Subir
LCA Guitars (luisito)
#42 por LCA Guitars (luisito) el 13/07/2018
Compa, no hay mayor tirano que nosoyros mismos. Te entiendo perfectamente :)

Lo del diapason ojito. Recuerda que hay que ranurar para los trastes y recuerda que se tiene que apoyar la cejuela.

Si eso se cumple bien. Si no mejor mas gordito.
Subir
1
LCA Guitars (luisito)
#43 por LCA Guitars (luisito) el 13/07/2018
La cejuela tiende por la presion de las cuerdas a tumbarse hacia el diapason.

Pero eso no creo que te de problemas se puede solucionar.

Al ranurar para los trastes puede partirse y que tienda a separarse si no esta muy bien encolado al mastil.

Ese es el handicap del diapason finito.
Subir
1
Carlos B
#44 por Carlos B el 13/07/2018
Ayer estuve ajustando todo para montar el puente, es decir, taladros y muelles...os explico como me he marcado yo la posición de los taladros, es un puente Wilkinson Vs100 de dos tornillos.. si alguien lo hace de otra manera, sería interesante saber como.. :)

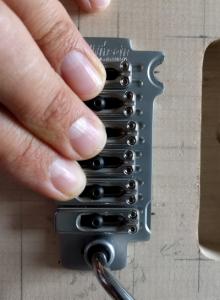

Primero he planteado bien la posición del puente y he marcado los puntos donde apoyará con los tornillos..

index.php?controller=forum&action=view_attachment&attachment_id=114623

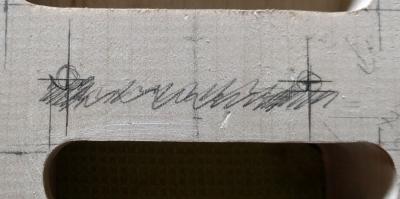

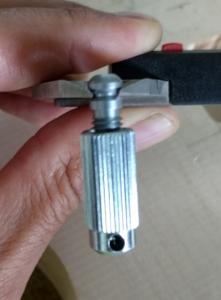

Después he medido cuanto hace de espesor la zona donde toca del tornillo, con lo cual puedo sacar, dividiendo por dos, el centro del agujero desde los puntos de apoyo marcados en el cuerpo

index.php?controller=forum&action=view_attachment&attachment_id=114624

index.php?controller=forum&action=view_attachment&attachment_id=114625

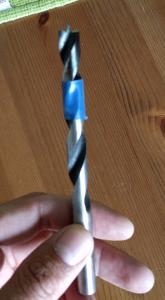

Para la profundidad de los agujeros, mido cuanto hace de largo la parte que entra en la madera y en la broca me marco con una cinta hasta donde debe entrar, se puede hacer con un taladro de banco, pero el que tengo yo no llega hasta donde he de taladrar...

index.php?controller=forum&action=view_attachment&attachment_id=114626

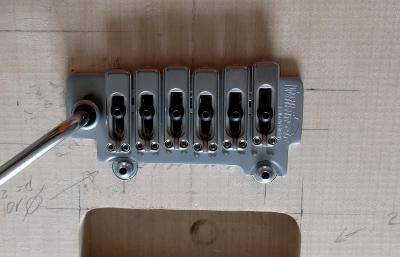

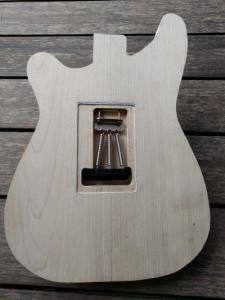

Y agujeros taladrados y puente en su sitio. Por detrás los muelles ya puestos para comprobar que todo bien..

index.php?controller=forum&action=view_attachment&attachment_id=114627

index.php?controller=forum&action=view_attachment&attachment_id=114628
Archivos adjuntos ( para descargar)
Subir
Carlos B
#45 por Carlos B el 13/07/2018
#43 Gracias Luisito
La cejilla no creo que me de problemas, y los trastes llevan ranura de 1,5mm así que si me queda a 2,8 - 3mm creo será factible..yo el problema lo veía más en que el alma si hace presión sobre el diapasón pueda romperlo por ser tan fino. Sino recuerdo mal fender hizo diapasones de 2-3 mm pero ponían el alma por detrás...estoy dudando de que hacer...pero casi que lo cambiaré y me jode porque tengo los inlays casi listos...
Subir
LCA Guitars (luisito)
#46 por LCA Guitars (luisito) el 13/07/2018
No creo que se te rompa por la fuerza del diapason. A mi no me ha pasado nunca pero cada madera es un mundo.
Si es densa y dura no creo.

Sobre la colocacion del puente perfecto.

Un par de cuerdas de cañamo de esas de asar carne a modo de primera y sexta para calcular el angulo y punto.
Subir
1
Andro
#47 por Andro el 13/07/2018
Sabes perfectamente Carlos, que el problema no es el diapason, ni el alma.. el problema eres tu. Por muy bien que salga todo, nunca te vas a quedar conforme, porque como dice Luis, somos los peores tiranos con nosotros mismos.

Carlos, aunque te jode ahora, mi consejo es que lo cambies.. porque sino, al final, siempre te vas a rayar con el tema y no vas a estar nunca conforme..

Pero esa es mi opinión con lo poco que te conozco, y lo perfeccionista que pareces.. de ahí en adelante, tu eres el que decide jeje.. :okis:

Por cierto, trabajo estupendo.. te sigo pegado a la pantalla esperando avances.. :aplausos:
Subir
Carlos B
#48 por Carlos B el 13/07/2018
#46 Entonces me quedo más tranquilo. Es hard maple, así que no creo que haya problema.
