Construcción tipo strat pero...

Carlos B
#25 por Carlos B el 27/06/2018
#24 Jej, al final todo se resume en eso, divertirse y pasarlo bien, sino, no lo hagas...Mucha suerte con tu taller, mucho curro pero valdrá la pena!

Terminadas las vacaciones, así que mañana a seguir con esto. :)
Subir
1
Carlos B
#26 por Carlos B el 28/06/2018

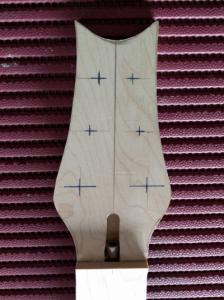

Marcados los agujeros para las clavijas, ya los he taladrado pero he olvidado la foto, ya la pondré..

index.php?controller=forum&action=view_attachment&attachment_id=114187

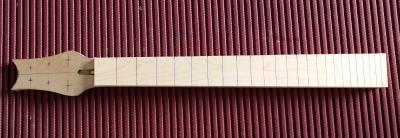

Marcadas las ranuras de los trastes, aún no las he hecho, será lo siguiente. Pero primero volveré a repasar que estén todas bien marcadas. Al final escala 24,75 con 24 trastes.

index.php?controller=forum&action=view_attachment&attachment_id=114188

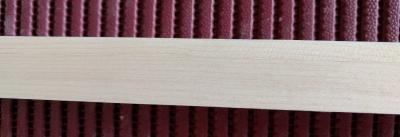

Un detalle de como queda la junta del diapasón con el mástil, no ha quedado mal pero hubiese preferido que quedara un poco mejor..jaja

index.php?controller=forum&action=view_attachment&attachment_id=114189

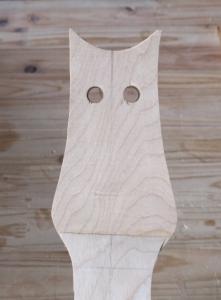

Grooot!

index.php?controller=forum&action=view_attachment&attachment_id=114190
Archivos adjuntos ( para descargar)
Subir
Andro
#27 por Andro el 28/06/2018
Carlos B escribió:
la junta del diapasón con el mástil, no ha quedado mal pero hubiese preferido que quedara un poco mejor


No entiendo.. mejor?? que junta?? yo no veo ninguna junta..!!!!

Fuera bromas, trabajo impecable.. :okis:
Subir
Carlos B
#28 por Carlos B el 28/06/2018
#27 Jaja, muchas gracias Andro!
La verdad que en la foto no se aprecia bien, pero en directo se nota un poco más, o a mi me lo parece...será que soy muy perfeccionista y siempre veo pequeños fallos..
Subir
Epifumi
#29 por Epifumi el 28/06/2018
#28

Probablemente después de los lijados y barnizados apenas se note.
Buen trabajo
Subir
Thorin
#30 por Thorin el 28/06/2018
Me apunto al hilo, que esto tiene buena pinta!!!


Salud!!
Subir
Carlos B
#31 por Carlos B el 29/06/2018
#29 Si, además el mástil lleva un toque de blanco que algo más disimulará. Muchas gracias!

#30 Bienvenido Thorin!
Subir
Carlos B
#32 por Carlos B el 29/06/2018

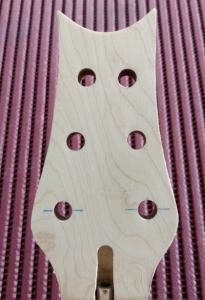

La foto que olvidé ayer de la pala con los agujeros de las clavijas.

index.php?controller=forum&action=view_attachment&attachment_id=114250

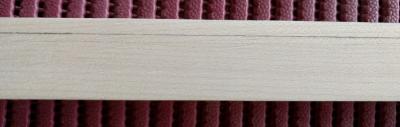

Para las ranuras de los trastes me monto como veis en las fotos.Primero me marco la profundidad máxima a la que llegan los trastes .

index.php?controller=forum&action=view_attachment&attachment_id=114251

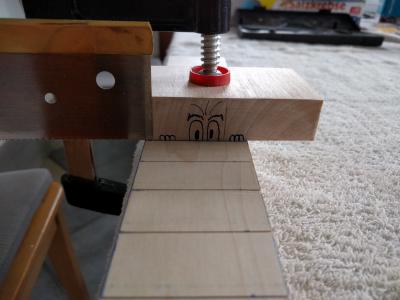

Un sargento, una madera a forma de guía y a serrar! vigilando de no pasarme de la línea marcada e intentando que la sierra se mantenga bien en la "guía".

index.php?controller=forum&action=view_attachment&attachment_id=114252

Y el resultado...ahora toca radiar el diapasón, al final será R12. Prefiero hacerlo antes de los inlays, ya que tendrán una forma especial (a ver si consigo hacerlo) y con la dremel tendré que perforar menos si el diapasón está radiado ( 1 mm aprox). Si lo hago antes, tengo que perforar con la dremel unos 6 mm .. demasiado..

index.php?controller=forum&action=view_attachment&attachment_id=114253
Archivos adjuntos ( para descargar)
Subir
Carlos B
#33 por Carlos B el 02/07/2018

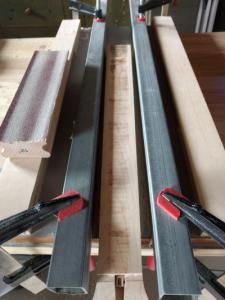

Cuando empecé a radiar el diapasón había algo que no me cuadraba, las ranuras de los trastes las veía un poco torcidas...siempre repaso todo dos veces antes de hacer ningún trabajo y me cuadraba todo...lo volví a repasar ya que veía ese desvío de las ranuras y mi sorpresa fue que el diapasón estaba mal pegado...arrrrgggg! supongo que marqué mal donde iba instalada la cejilla y eso me desvió algo (muy poco) el diapasón...por suerte no rebajé el diapasón antes de hacer las ranuras de los trastes, así que ha tocado fresar todo el diapasón...

index.php?controller=forum&action=view_attachment&attachment_id=114285

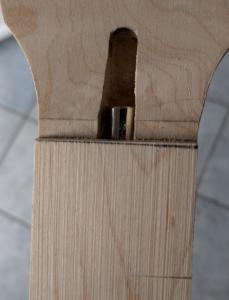

Después del fresado me ha tocado recortar el diapasón para que esté todo bien cuadrado...este era el descuadre... Ya tengo el diapasón radiado y ahora toca hacer los inlays, las ranuras de los trastes las volveré a hacer después de los inlays...la pena es que me gusta dejar el diapasón entre 4 y 5 mm y esta vez lo tendré que dejar entre 3-4 mm, pero no pasa nada..

index.php?controller=forum&action=view_attachment&attachment_id=114286

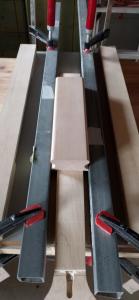

Aquí una foto de como le doy el radio el diapasón, lo fijo bien a una base plana, pongo unas guías para que el taco se mueva lo mínimo posible y a lijar, lijar, lijar....

index.php?controller=forum&action=view_attachment&attachment_id=114288
Archivos adjuntos ( para descargar)
Subir
1
Carlos B
#34 por Carlos B el 03/07/2018

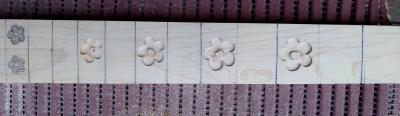

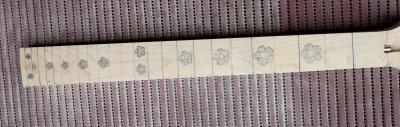

Pongo unas fotillos de los inlays que voy a hacer y como lo llevo de momento. Todo con la dremel a mano. Veremos como queda al final...

index.php?controller=forum&action=view_attachment&attachment_id=114318

index.php?controller=forum&action=view_attachment&attachment_id=114319
Archivos adjuntos ( para descargar)
Subir
Carlos B
#35 por Carlos B el 05/07/2018
He estado haciendo un poco del cuerpo.

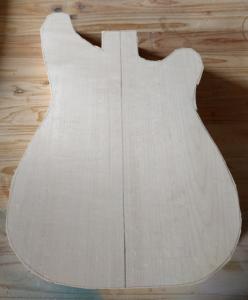

No detallo mucho porque no tiene mucho misterio. Primero he recortado con sierra de cinta

index.php?controller=forum&action=view_attachment&attachment_id=114376

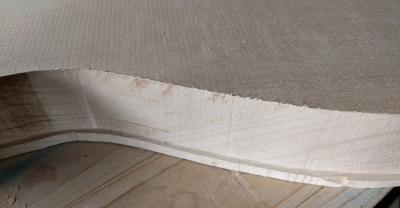

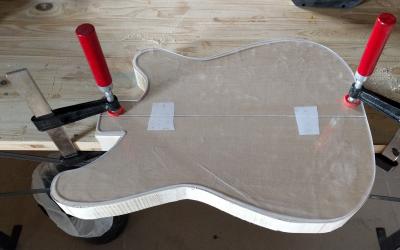

Después le he pasado con la lijadora de banda para matar un poco los cantos más vivos para que no me astille la fresadora.. y con la plantilla que me hice del cuerpo, pegada con cinta de doble cara..a fresar!

index.php?controller=forum&action=view_attachment&attachment_id=114377

index.php?controller=forum&action=view_attachment&attachment_id=114378

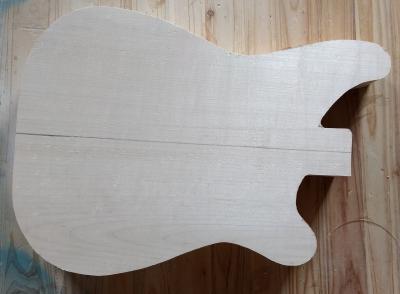

Y forma fresada...

index.php?controller=forum&action=view_attachment&attachment_id=114379

Los inlays del mástil ya los tengo todos fresados, a falta de rellenar..no tengo foto pero ya la pondré.
Archivos adjuntos ( para descargar)
Subir
Carlos B
#36 por Carlos B el 11/07/2018
He estado trabajando un poco el cuerpo mientras hago los inlays por otro lado.

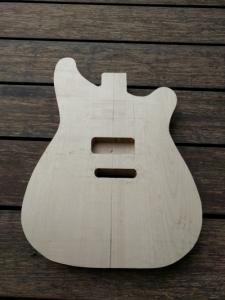

He fresado la cabidad del puente y la pastilla del puente, hoy si tengo tiempo freso la otra pastilla y la parte de atrás donde van los muelles del puente..

index.php?controller=forum&action=view_attachment&attachment_id=114568

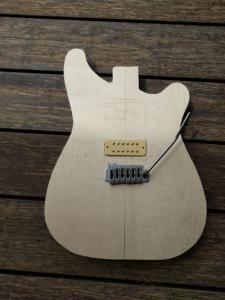

Y aquí probando como encajan los componentes..

index.php?controller=forum&action=view_attachment&attachment_id=114569

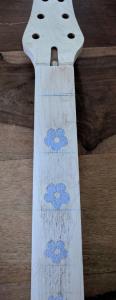

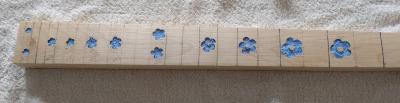

Los inlays los estoy haciendo con una aleación de zirconio que me regalaron, más polvo de aluminio + resina de poliester. El zirconio es duro que no veas y me ha llevado bastante tiempo porque no es fácil lijarlo...aún no lo tengo listo pero pongo unas fotos de como va la cosa, me quedan unos días de inlays todavía...

index.php?controller=forum&action=view_attachment&attachment_id=114570

index.php?controller=forum&action=view_attachment&attachment_id=114571

index.php?controller=forum&action=view_attachment&attachment_id=114572
Archivos adjuntos ( para descargar)
Subir
1
