¡Construcción paso a paso de cuatro hardrockeras!

Scorpionscar
#73 por Scorpionscar hace 2 semanas
Jeik Bedoya escribió:
wow, que hermoso trabajo el que esta quedando, cada dia mas quiero realizar mis propio trabajo


Pues NO hay excusa, solo depende de ti, así que dale!!!

Scorpionscar
Subir
Scorpionscar
#74 por Scorpionscar hace 2 semanas

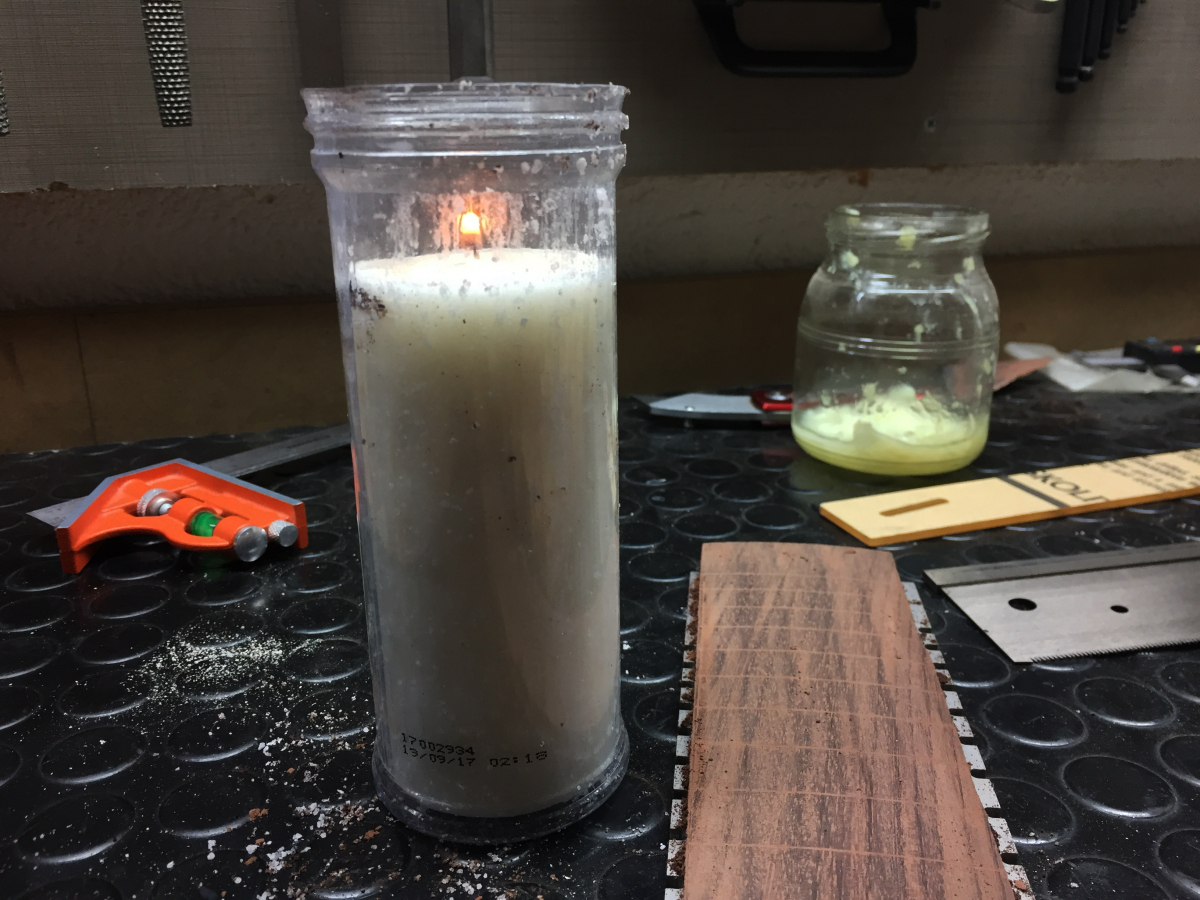

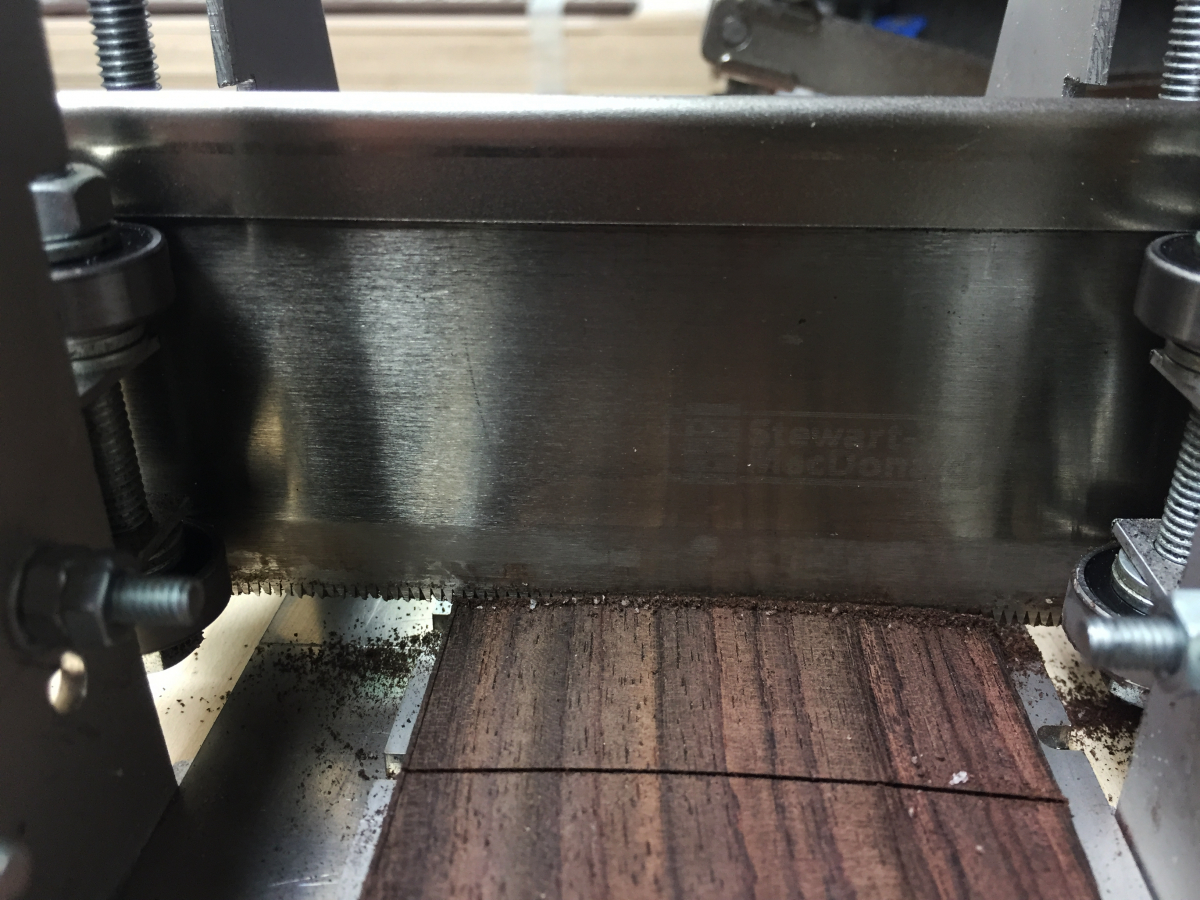

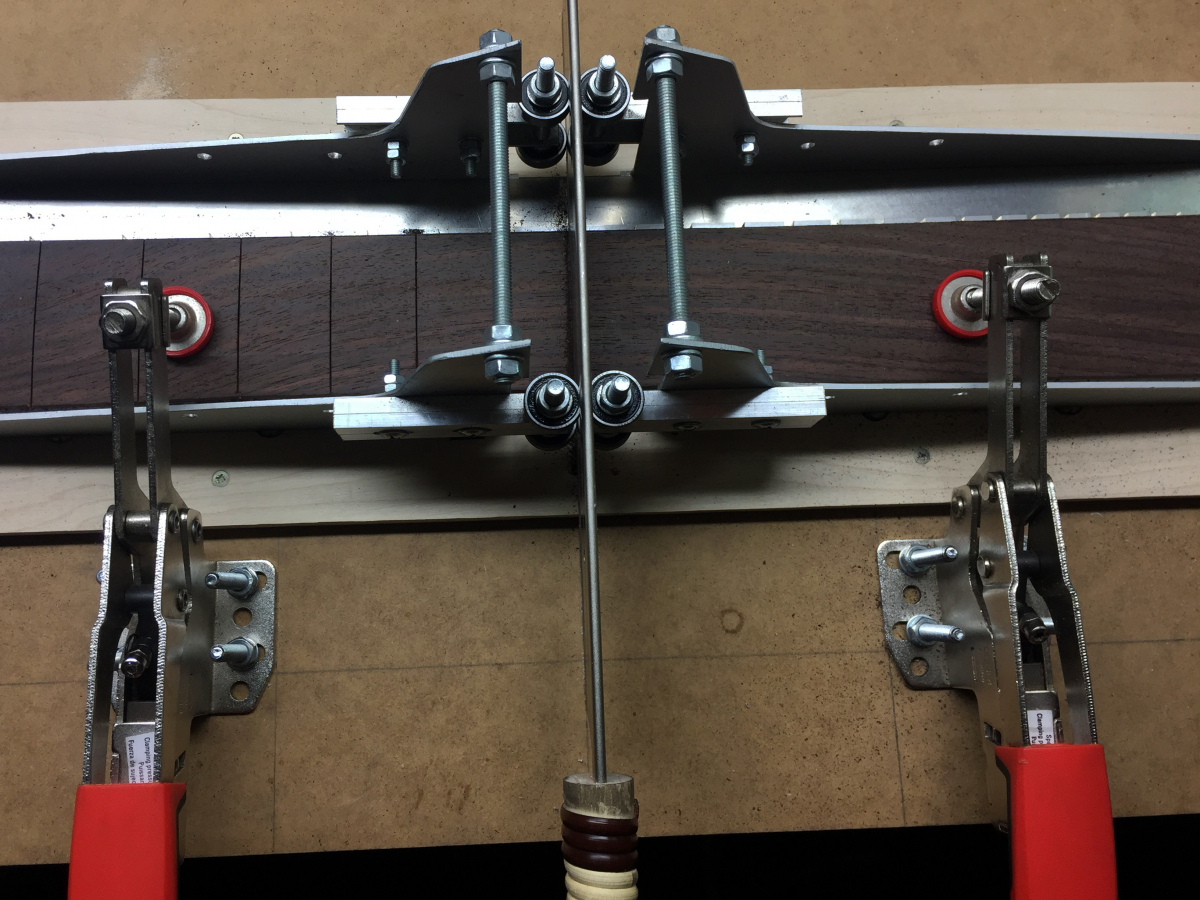

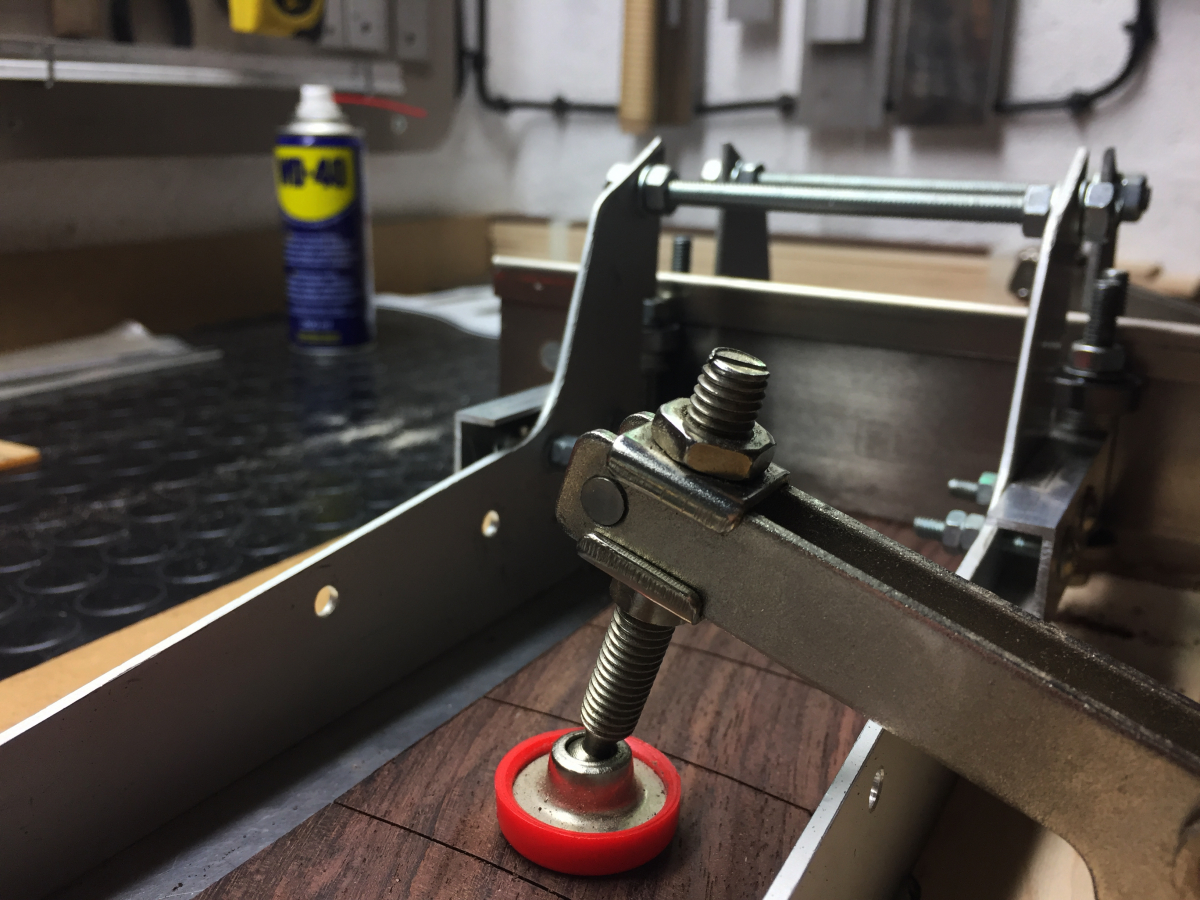

Hoy me he dedicado a ajustar el jig para ranurar los trastes que yo mismo me construí con material reciclado, concretamente usé unas cartelas de alumino de unas estanterías que tenía por casa, una base de fenólico y unos rodamientos que encontré en el taller. Me llevó algo de tiempo calibrarla para que los cortes fueran totalmente perpendiculares tanto en el plano horizontal como en el verticla. Valió la pena el tiempo invertido porque corta con una precisión asombrosa. Para facilitar el corte he usado un cirio que encontré por casa de mi abuela, lo digo por si alguno había pensado que me daba por prender velas en el taller, aunque visto así tampoco es tan descabellada la idea, ya que a medida que se avanza en el trabajo, un error puede ser fatal, gracias a la vela, la hoja de la sierra siempre está bien lubricada, y tengo a dios contento.

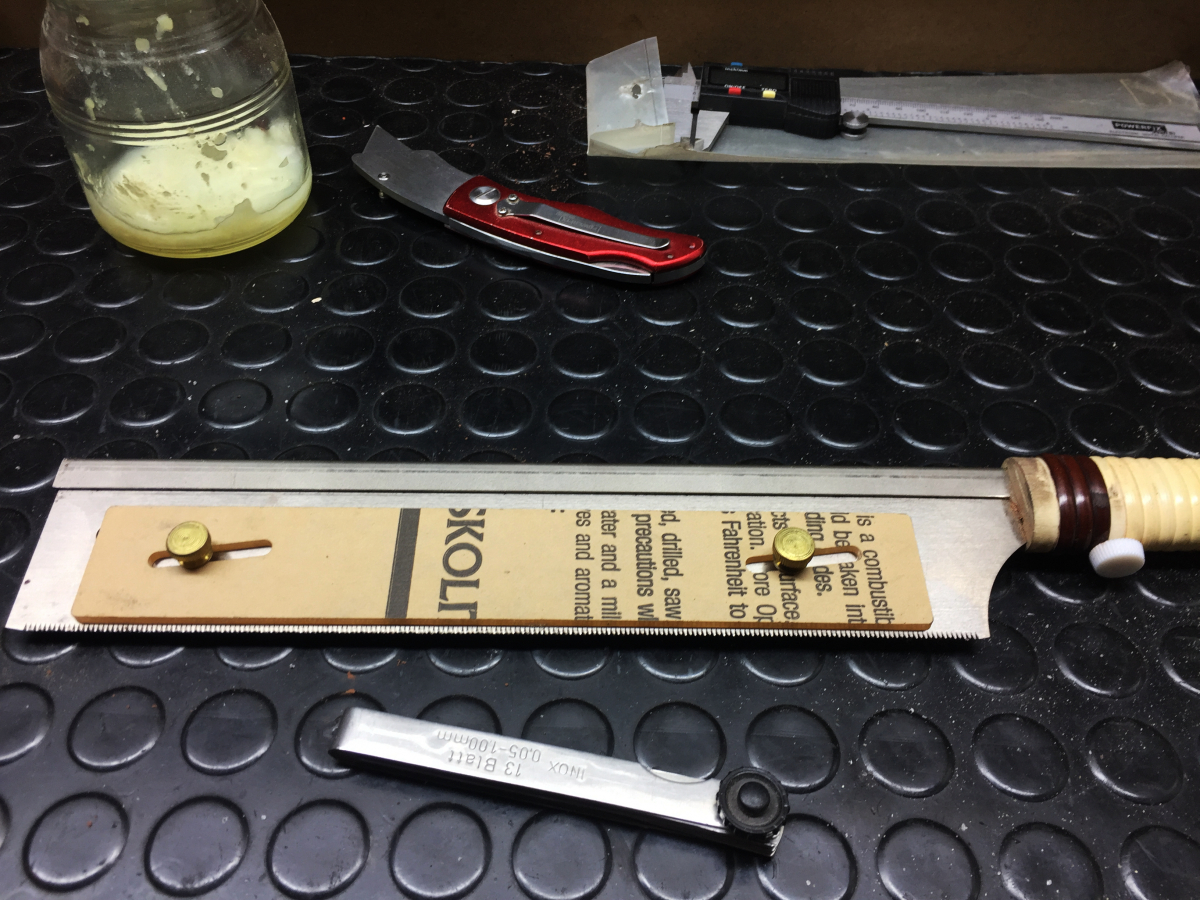

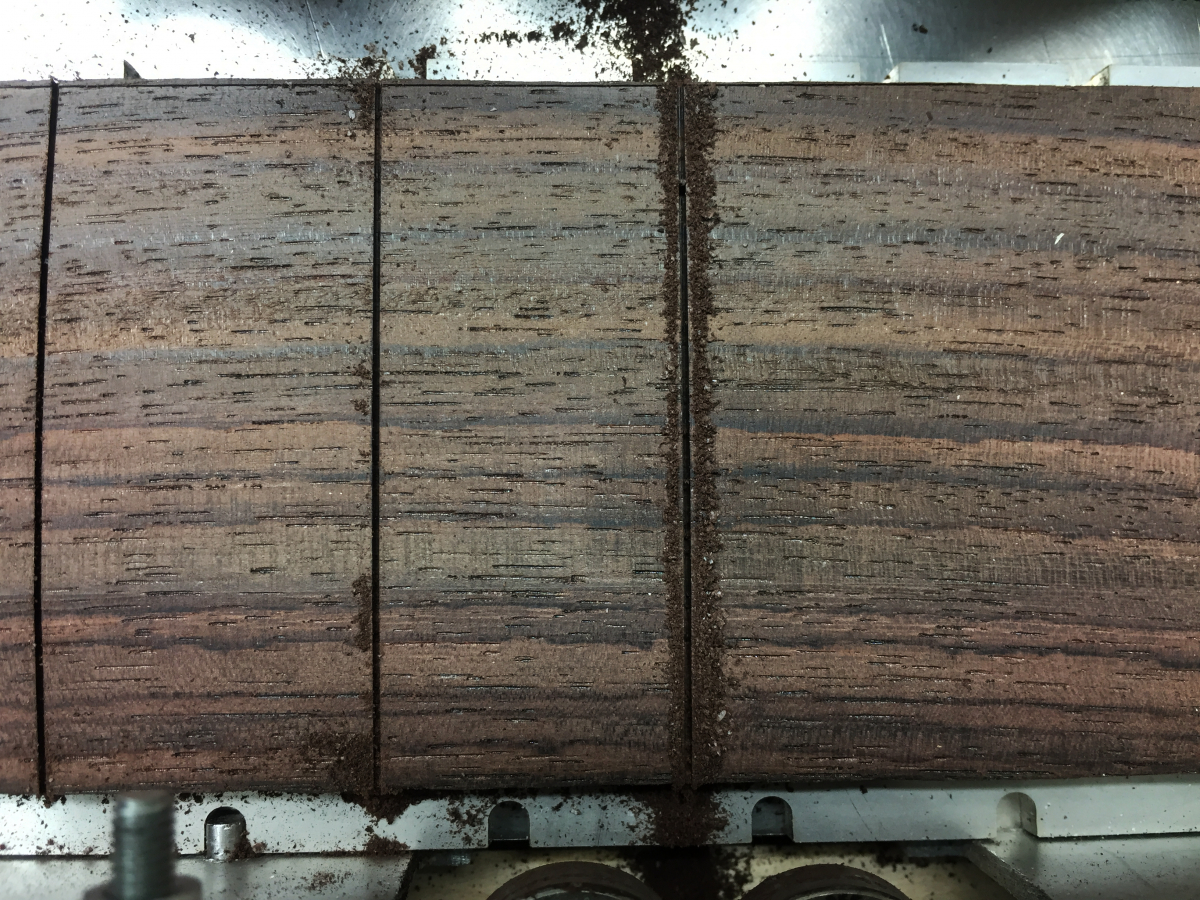

Para ranurar los trastes uso el miter box que he construido para marcar lo que es el corte digamos, pero a una profundidad no excesiva. Posteriormente le pongo a la sierra japonesa un stop block que se corresponde con la medida del tang del traste más seis o siete décimas de milímetro para que el traste entre correcto, pero sin una ranura enorme, ya que esto dice un efecto muy poco estético, y luego habría que rellenerl los huecos. Aquí os dejo unas fotos que explican de forma gráfica lo que os he contado:


Scorpionscar
Subir
Hector Aguirre Zamora
#75 por Hector Aguirre Zamora hace 2 semanas
Estos hilos son los que me hacen desvelarme viendo las fotos e imaginando el olor de la madera..... Amigo, sos un crack!!!

Hago algunas cosas pequeñas pero no de ese nivel, de hecho pensaba exponer un ampli que re-hice pero ya me dio vergüenza jajaja. Saludos!!!
Subir
Scorpionscar
#76 por Scorpionscar hace 2 semanas
Hector Aguirre Zamora escribió:
Estos hilos son los que me hacen desvelarme viendo las fotos e imaginando el olor de la madera..... Amigo, sos un crack!!!

Hago algunas cosas pequeñas pero no de ese nivel, de hecho pensaba exponer un ampli que re-hice pero ya me dio vergüenza jajaja. Saludos!!!


Muchísimas gracias por tus palabras Hector Aguirre Zamora, bienvenido a mi taller y me alegro que mis fotos te transmitan todas esas sensaciones, esa es mi motivación para seguir trabajando cada día. Te animo a que continues con esas pequeñas cosas como dices, porque con ellas irás creciendo y aprendiendo. No dejes de mostrarnos ese ampli que seguro te quedó genial.

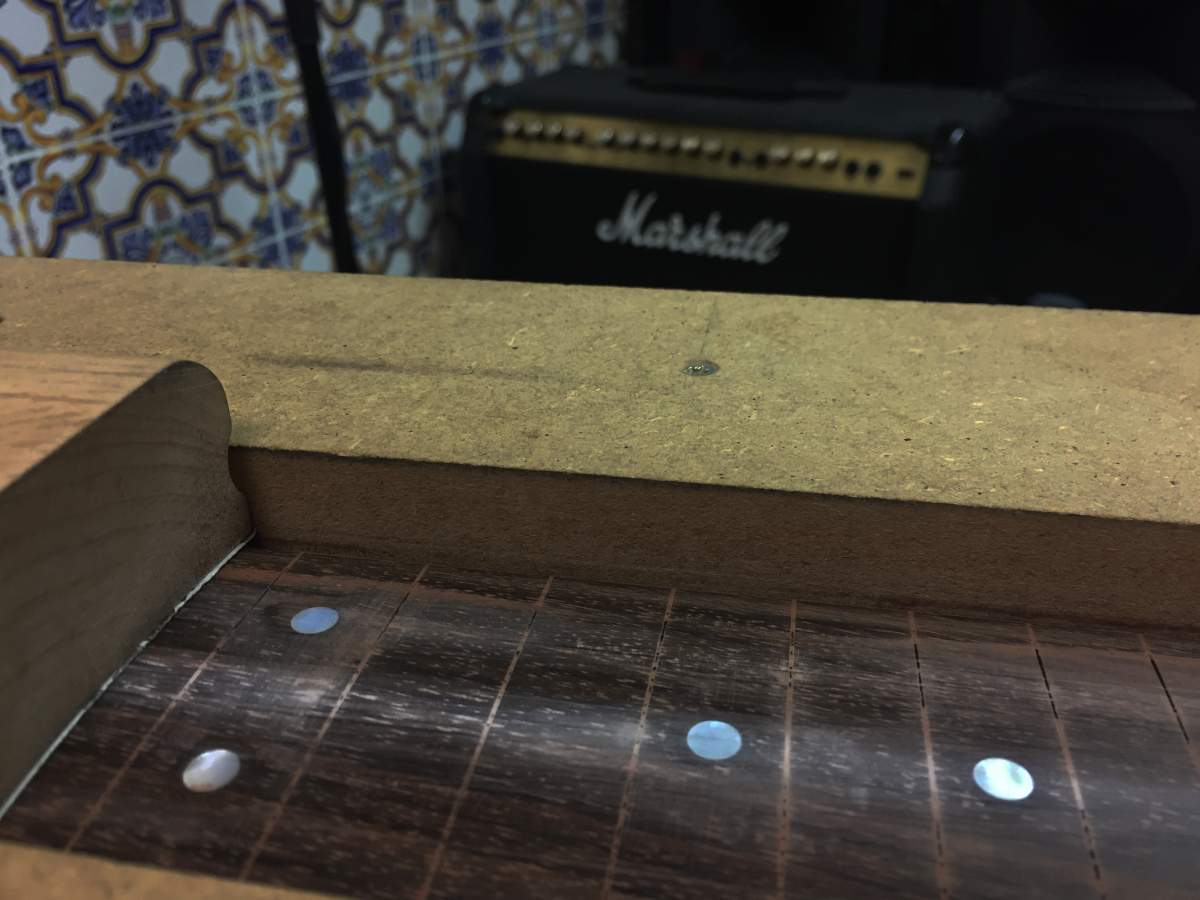

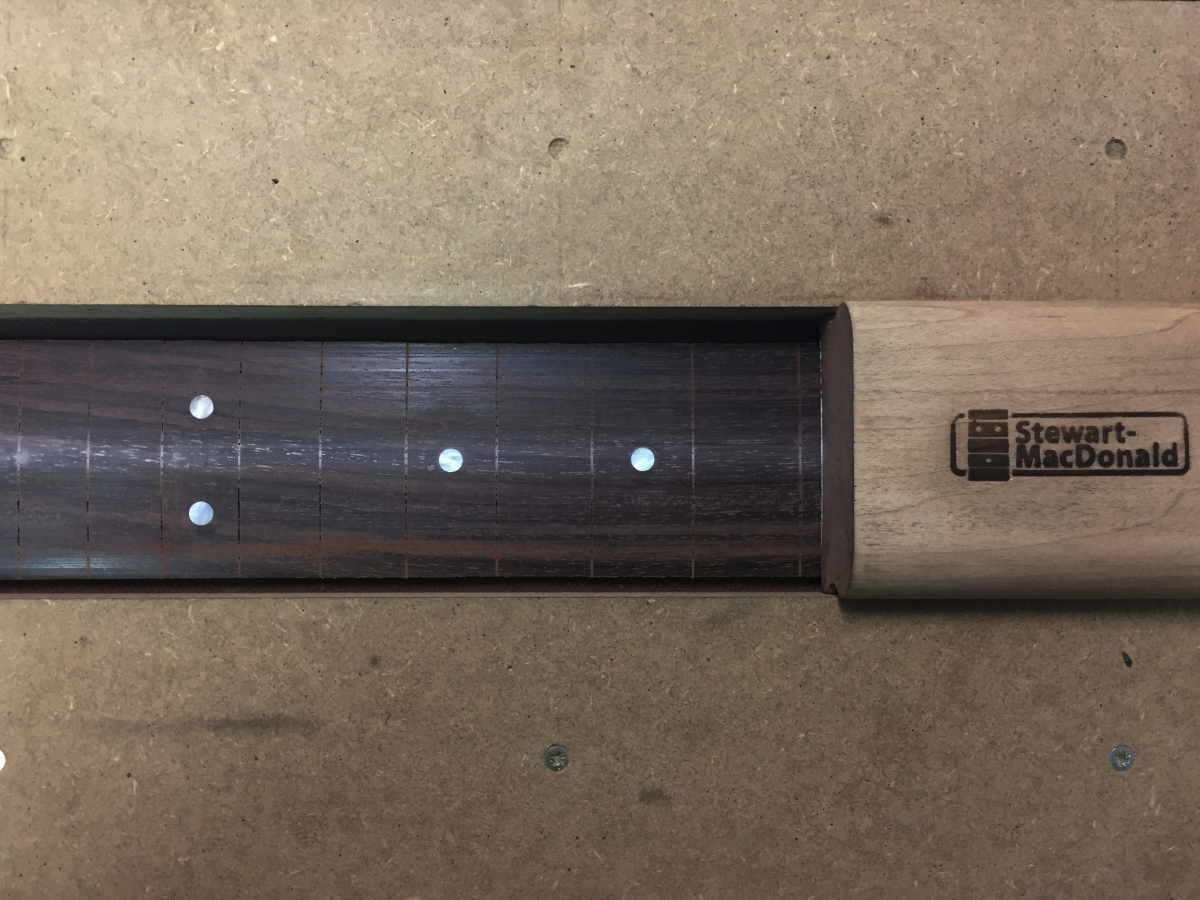

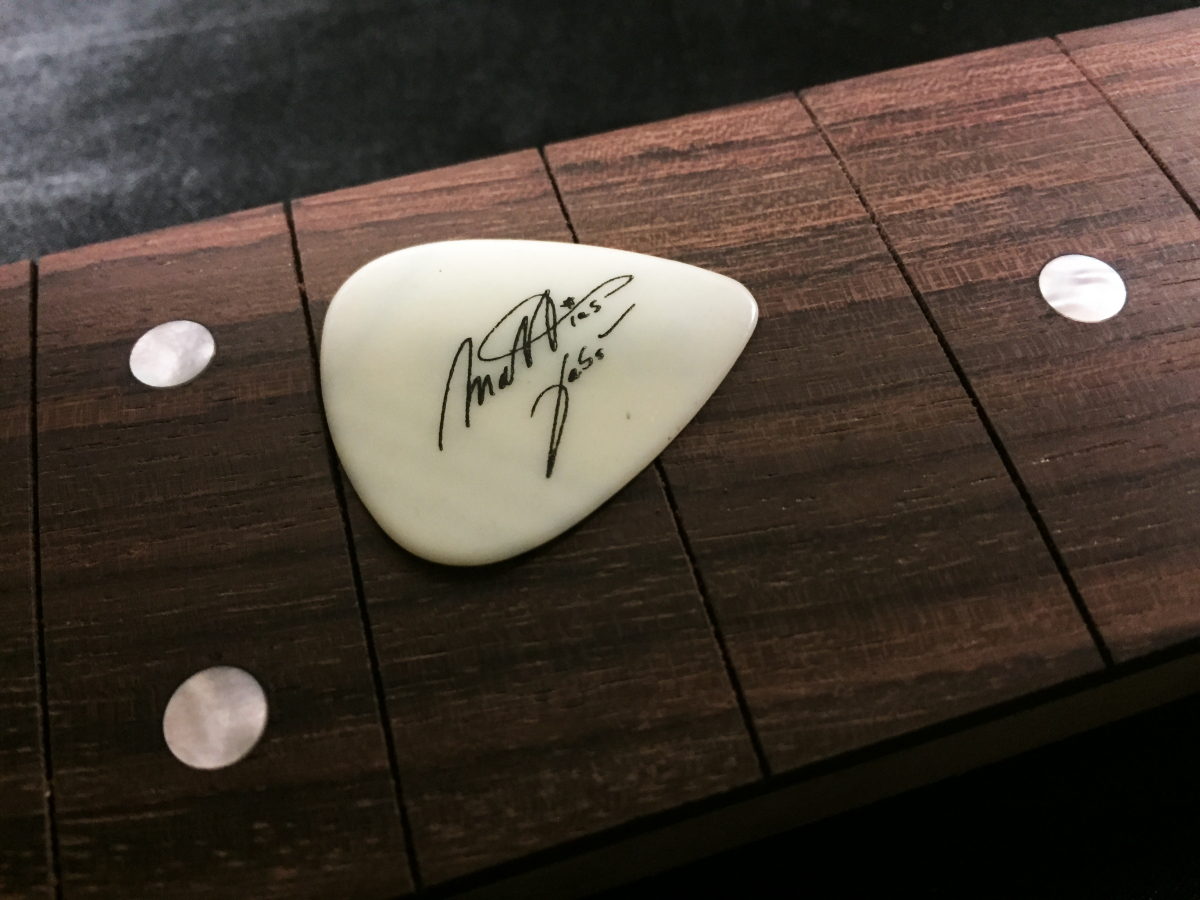

Hoy he estado trabajando en las incrustaciones de una de las Strato, concretamente la que irá envejecida, y ranurando uno de los mástiles de ébano, que se las trae, parece una tarea sencilla, pero se encasquilla la hoja de la sierra y da igual que la lubriques que no. Por este motivo he optado por usar el miter box para marcar las ranuras pero no muy profundas, y luego con la sierra y stop block, llevarlas al tamaño definitivo apoyando el diapasón sobre un punto de apoyo para que flexione algo y evite que la hoja se encasquille. Laborioso...uffff!!! pero vale la pena. Los dos diapasones que faltan, el de la otra Strato y el de la fying-v llevarán incrustaciones especiales, pero de momento no me pondré con ellas hasta dentro de unas semanas.


Scorpionscar
Subir
Superoverdrive5150
#77 por Superoverdrive5150 hace 2 semanas
Muy interesante el pryecto. Me sumo al hilo
Subir
1
Scorpionscar
#78 por Scorpionscar hace 2 semanas
Superoverdrive5150 escribió:
Muy interesante el pryecto. Me sumo al hilo


Bienvenido a mi taller superoverdrive5150

Scorpionscar
Subir
Scorpionscar
#79 por Scorpionscar hace 1 semana

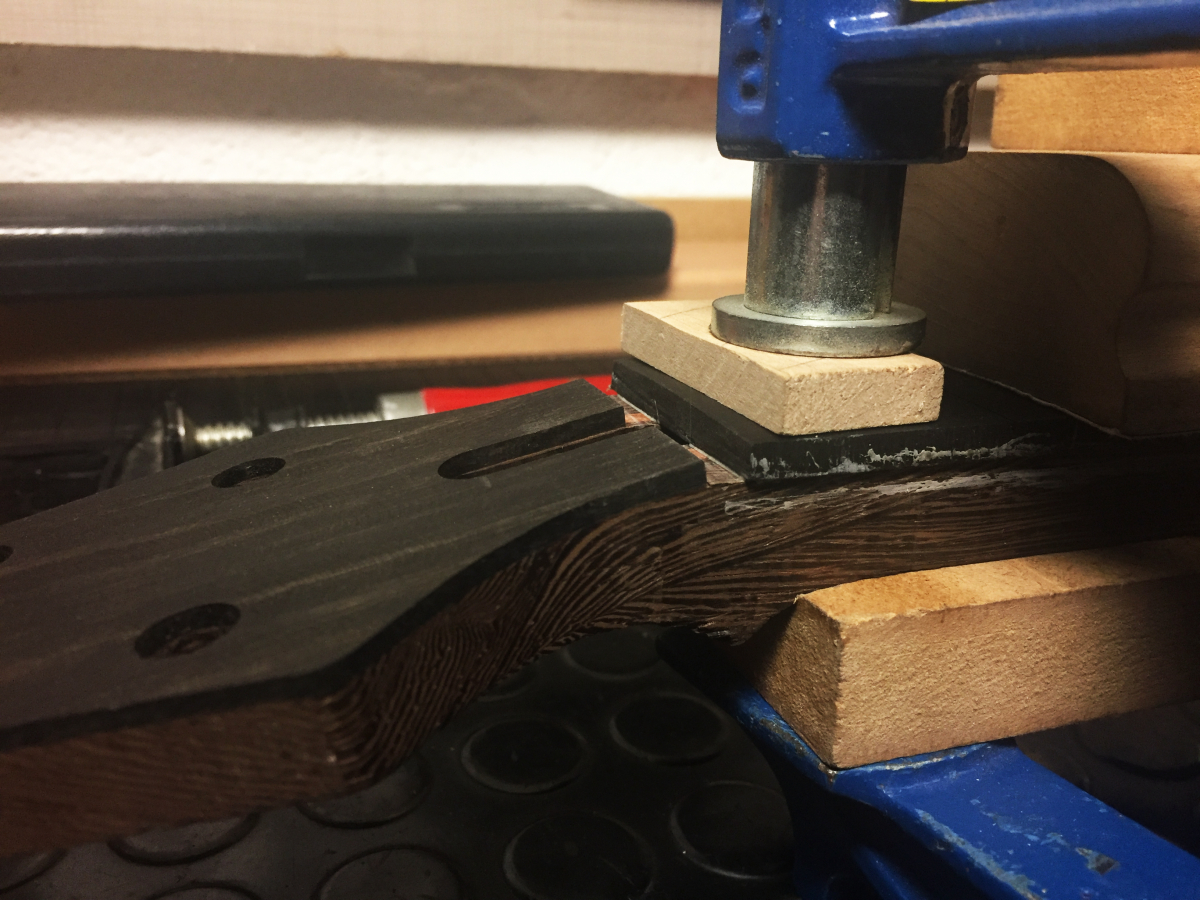

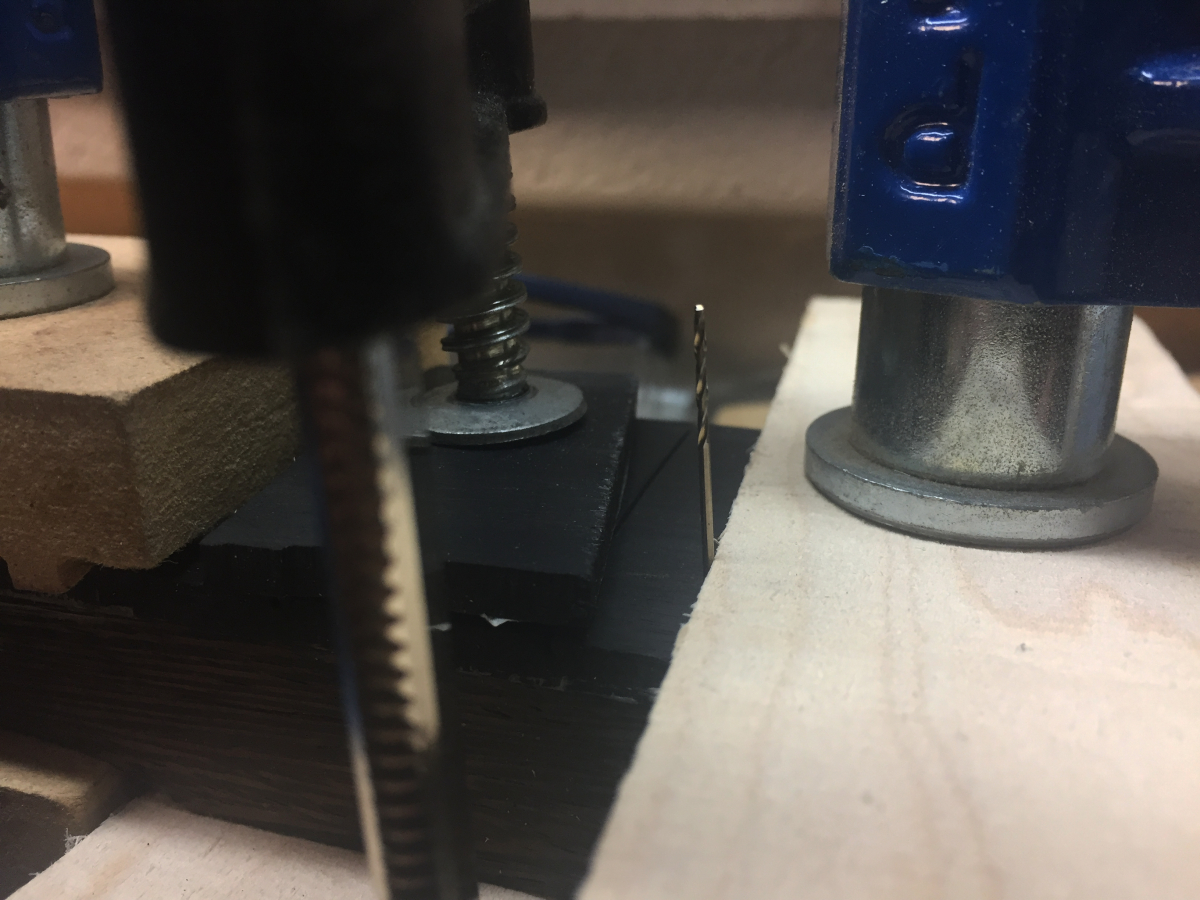

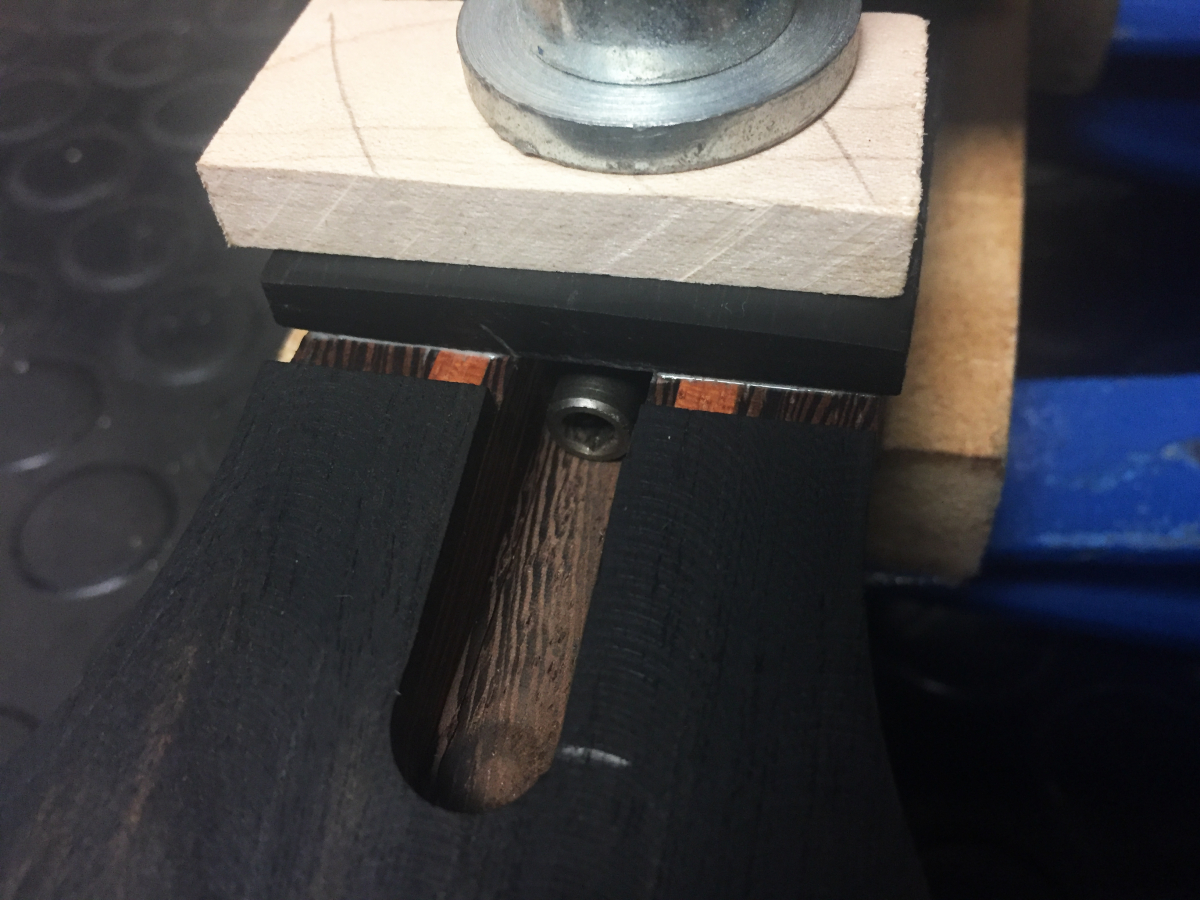

Para encolar el diapasón y evitar que se deslizara debido a los efectos de la cola en ambas superficies, he puesto dos pines para posicionarlo y que no se moviera. La idea era hacer unos taladros con broca de 1 mm de diámetro y meter dos puntas de la misma sección pero no las encuentro en ninguna ferretería, y el ébano, es muy duro, pero también muy frágil, por eso, si se hace un taladro de 1 mm es arriesgado meter unas puntas de 1.3 que es el diámetro mínimo que he encontrado, por ello tenía dos brocas en el taller y decidí usarlas como pin.


Scorpionscar
Subir
Scorpionscar
#80 por Scorpionscar hace 1 semana

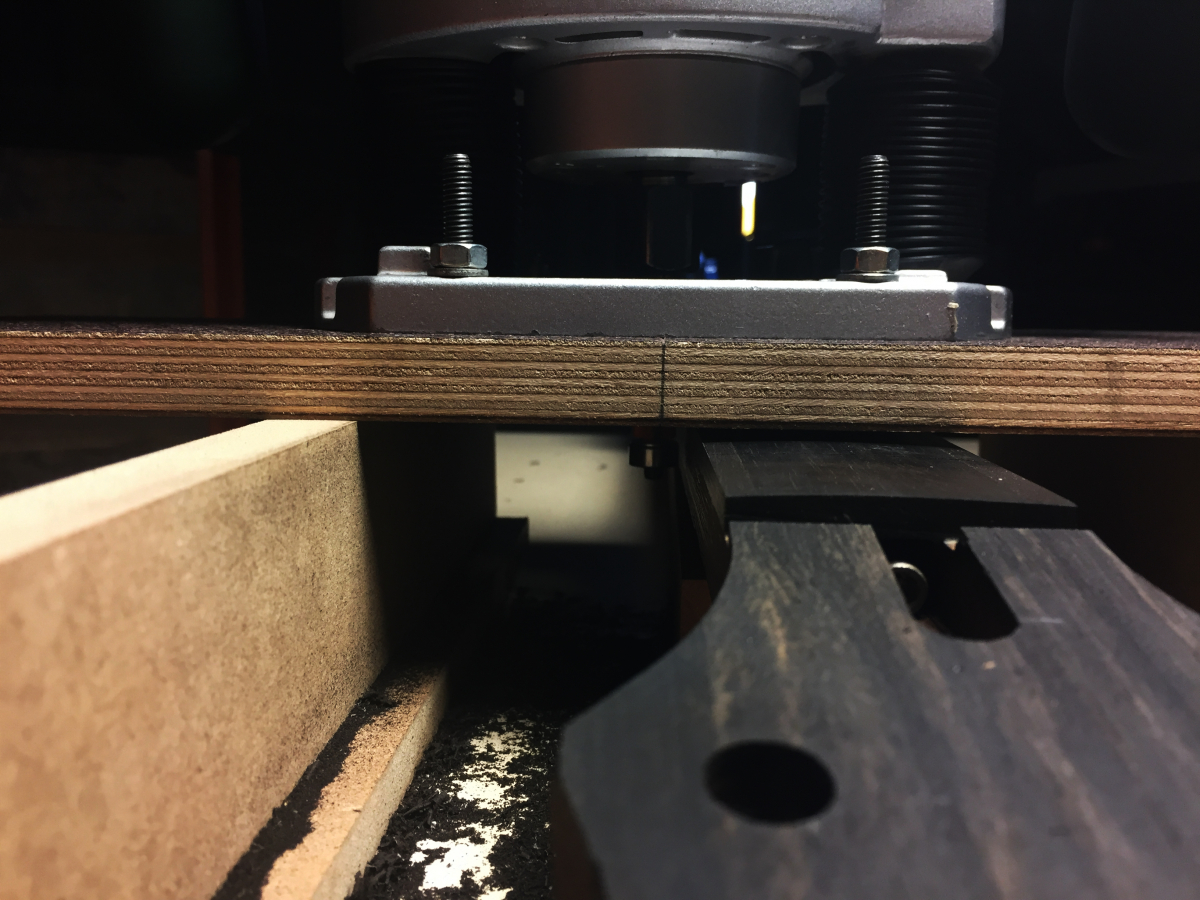

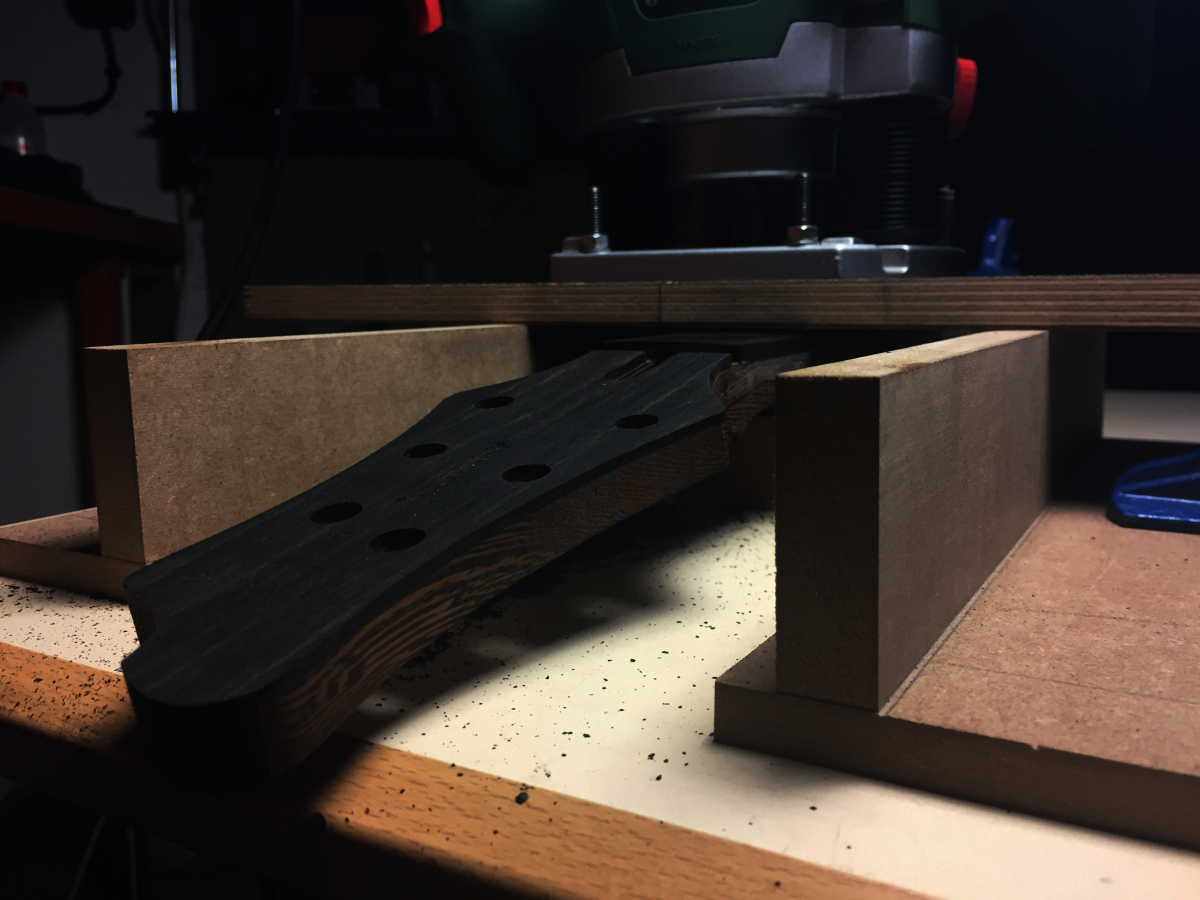

Hoy he estado fresando el diapasón usando el mástil como plantilla. Ha quedado muy chulo, ya solo le falta ponerle los trastes y tallar por detrás con el bastrén, la parte del proceso que más disfruto. Me encantal las virutas!!! Aquí os dejo unas fotos de como lo hago:


Scorpionscar
Subir
Scorpionscar
#81 por Scorpionscar hace 7 dias

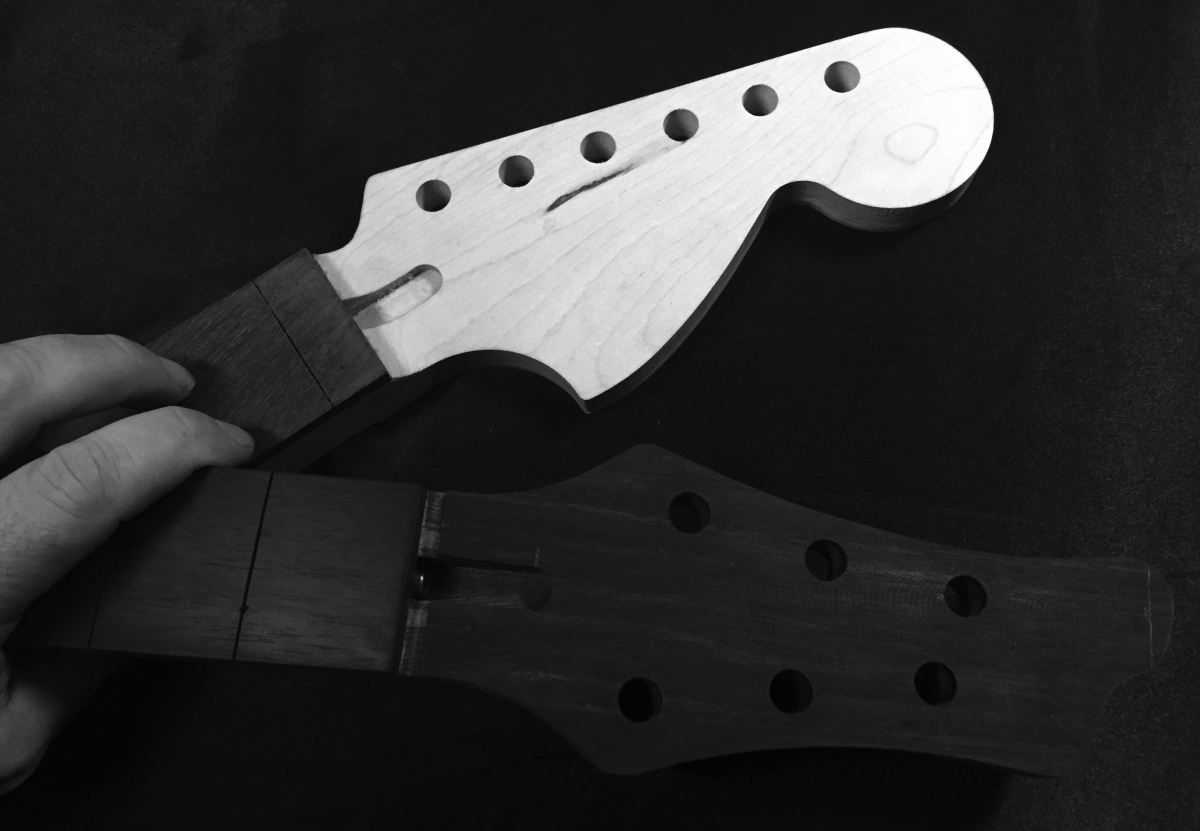

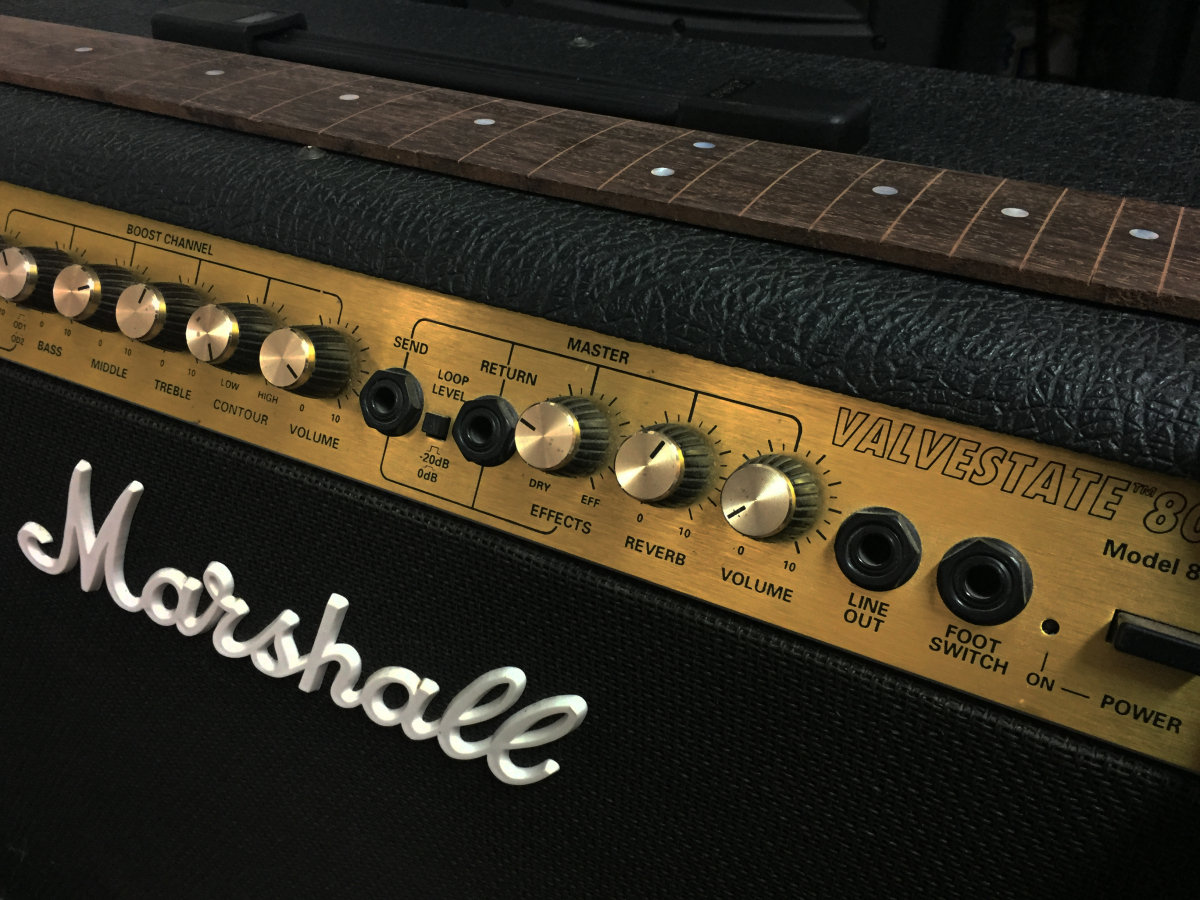

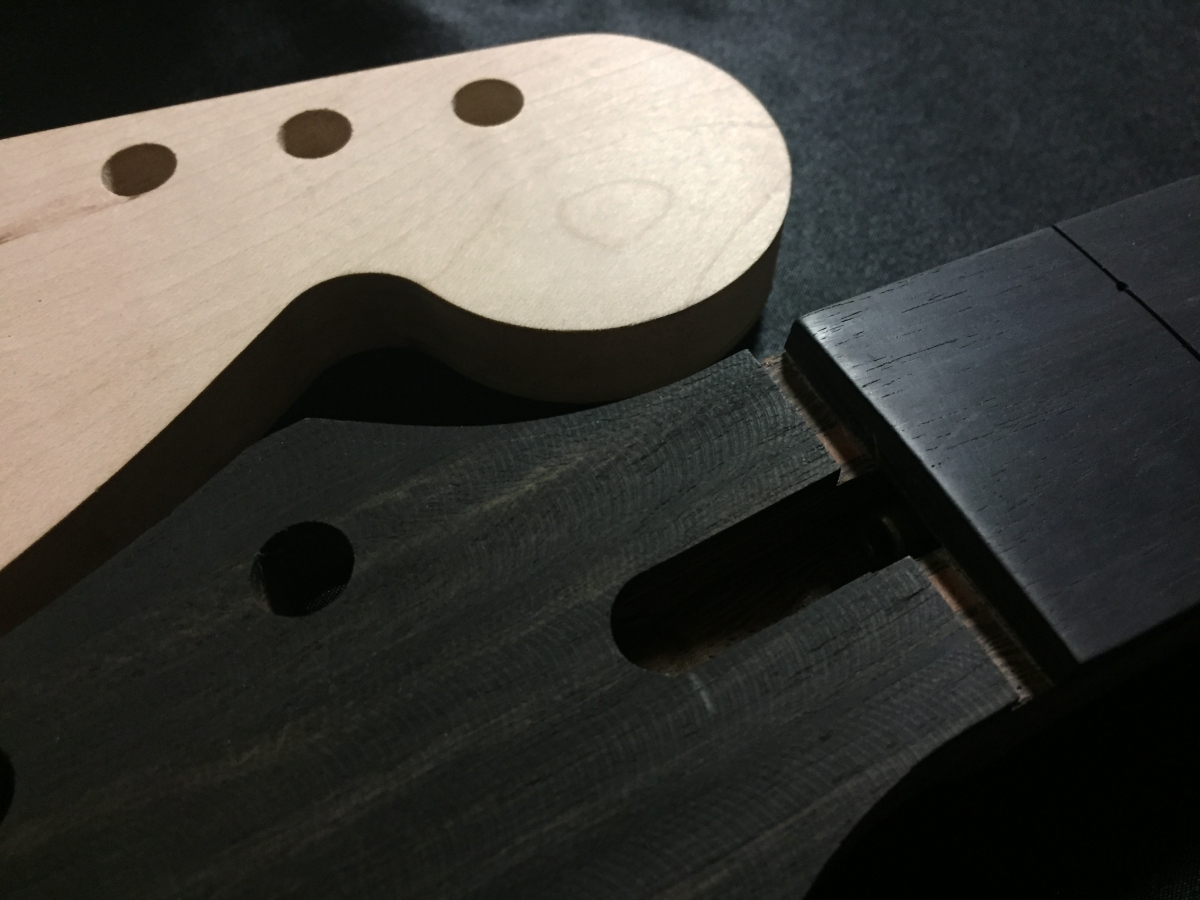

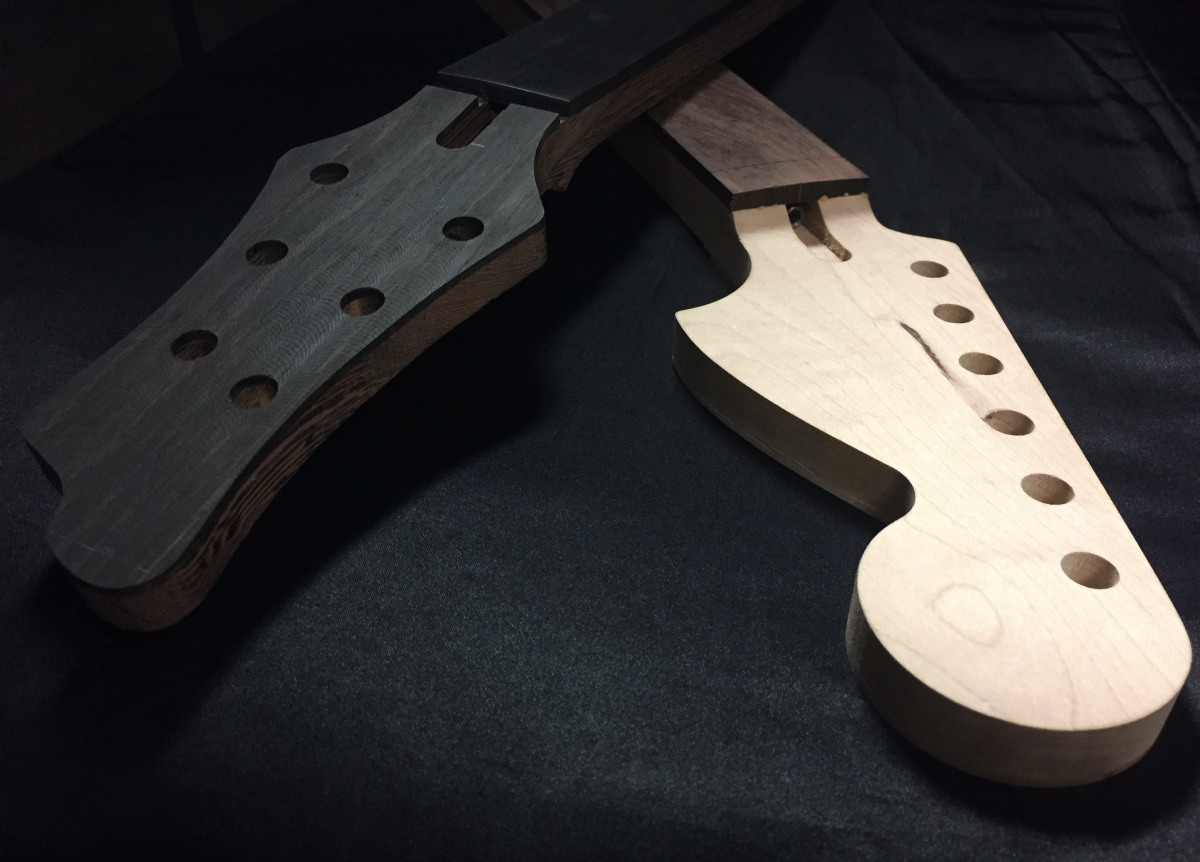

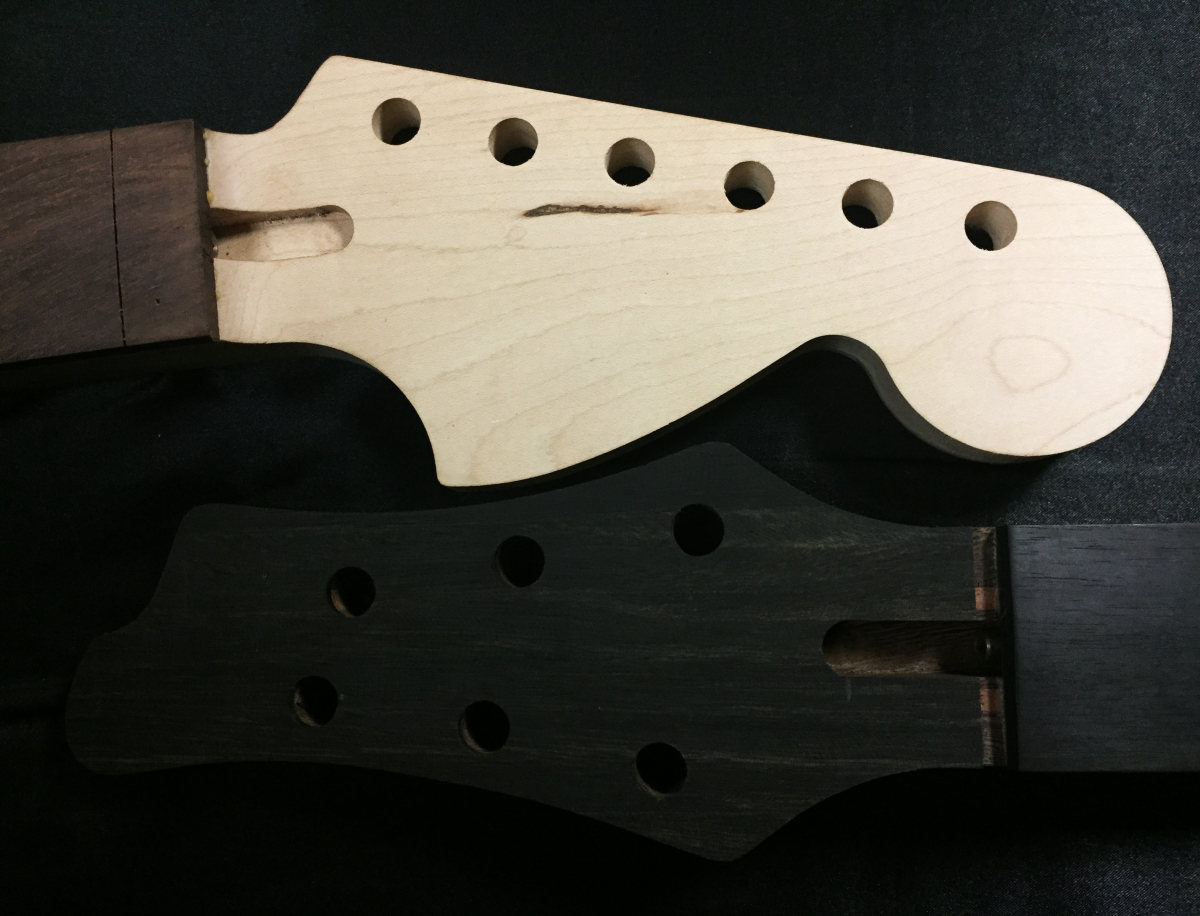

Hoy ha sido un día de relax en el que he terminado de fresar un diapasón a su forma definitiva y he aprovechado para tomar algunas fotos, no todo va a ser trabajar. Ahí os las dejo a ver que os parecen y feliz fin de semana para todos.


Scorpionscar
Subir
Hector Aguirre Zamora
#82 por Hector Aguirre Zamora hace 5 dias
esas fotos están para wallpaper!!!

en serio que es arte, tanto la construcción como las fotos. Algo que no recuerdo haber leído: ¿son guitarras para vos o te las han encargado algunos clientes? Imagino que los precios han de andar altos por guitarras de esa categoría....
Subir
Scorpionscar
#83 por Scorpionscar hace 5 dias
Hector Aguirre Zamora escribió:
esas fotos están para wallpaper!!!

en serio que es arte, tanto la construcción como las fotos. Algo que no recuerdo haber leído: ¿son guitarras para vos o te las han encargado algunos clientes? Imagino que los precios han de andar altos por guitarras de esa categoría....


Muchas gracias por tus palabras Hèctor, me gusta la madera, me gusta el rock y me gusta la fotografía jejeje, asì que tengo ahì un conglomerado de aficiones que combinan bastante bien entre ellas porque después de la belleza de una mujer, no hay nada que iguale la figura de una guitarra eléctrica se cual sea, al menos a mi me fascina. En cuanto a tu pregunta, dos de ellas son encargos, la del mástil y pala de ébano que se ve en estas últimas fotos en principio era para mi pero me la vió un amigo en el taller y me dijo que de que color pensaba pintarla, le dije que probablemente con un tono negro transparente que deje ver la veta de la madera y ya me dijo que no la pintara, que ya veríamos el acabado más adelante que se la quedaba, y la flying-V de momento no tiene dueño, la construyo como reto personal. Un cordial saludo y muchas gracias por seguir el hilo.

Scorpionscar
Subir
Hector Aguirre Zamora
#84 por Hector Aguirre Zamora hace 5 dias
Scorpionscar escribió:
después de la belleza de una mujer, no hay nada que iguale la figura de una guitarra eléctrica se cual sea


Completamente de acuerdo!!! :enamorado: :enamorado: :enamorado:
Subir
