¡Construcción paso a paso de cuatro hardrockeras!

Scorpionscar
#49 por Scorpionscar el 21/11/2017

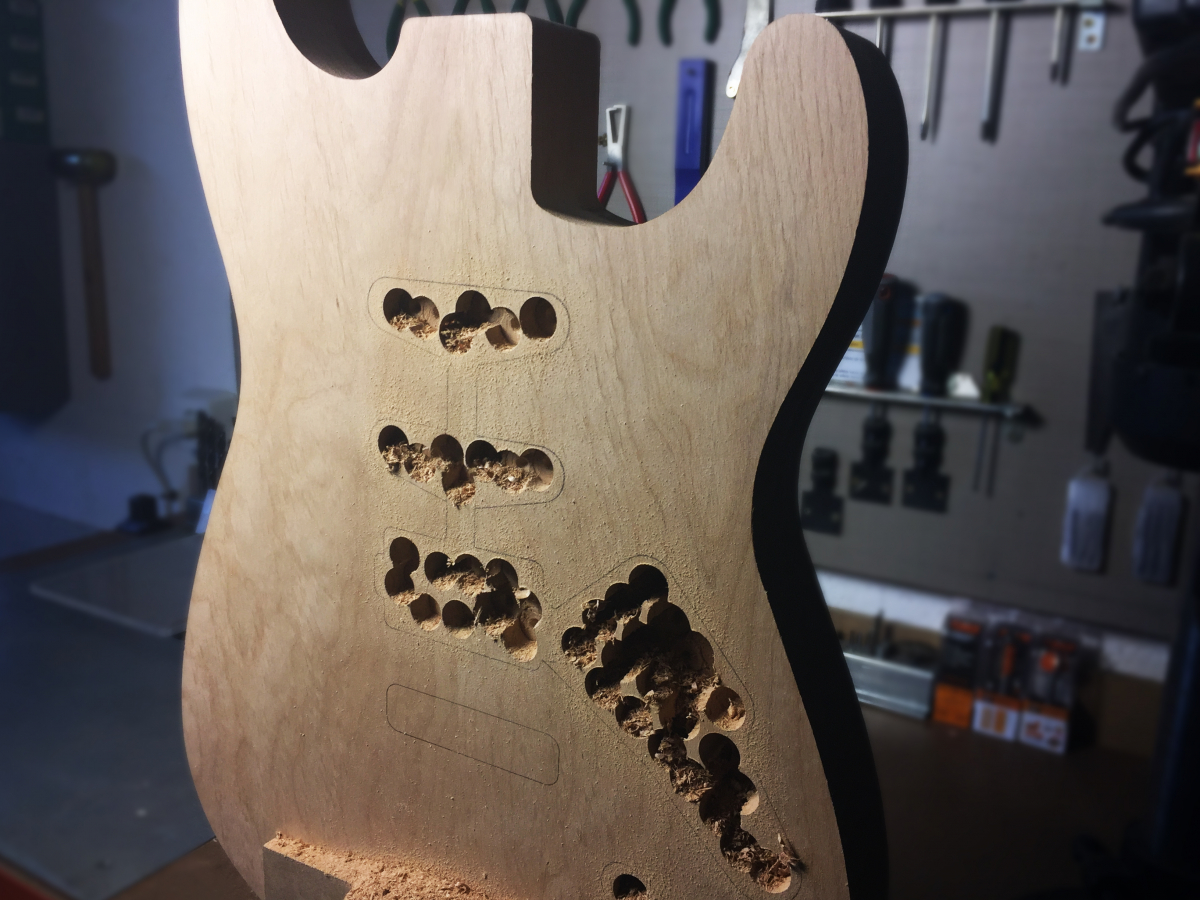

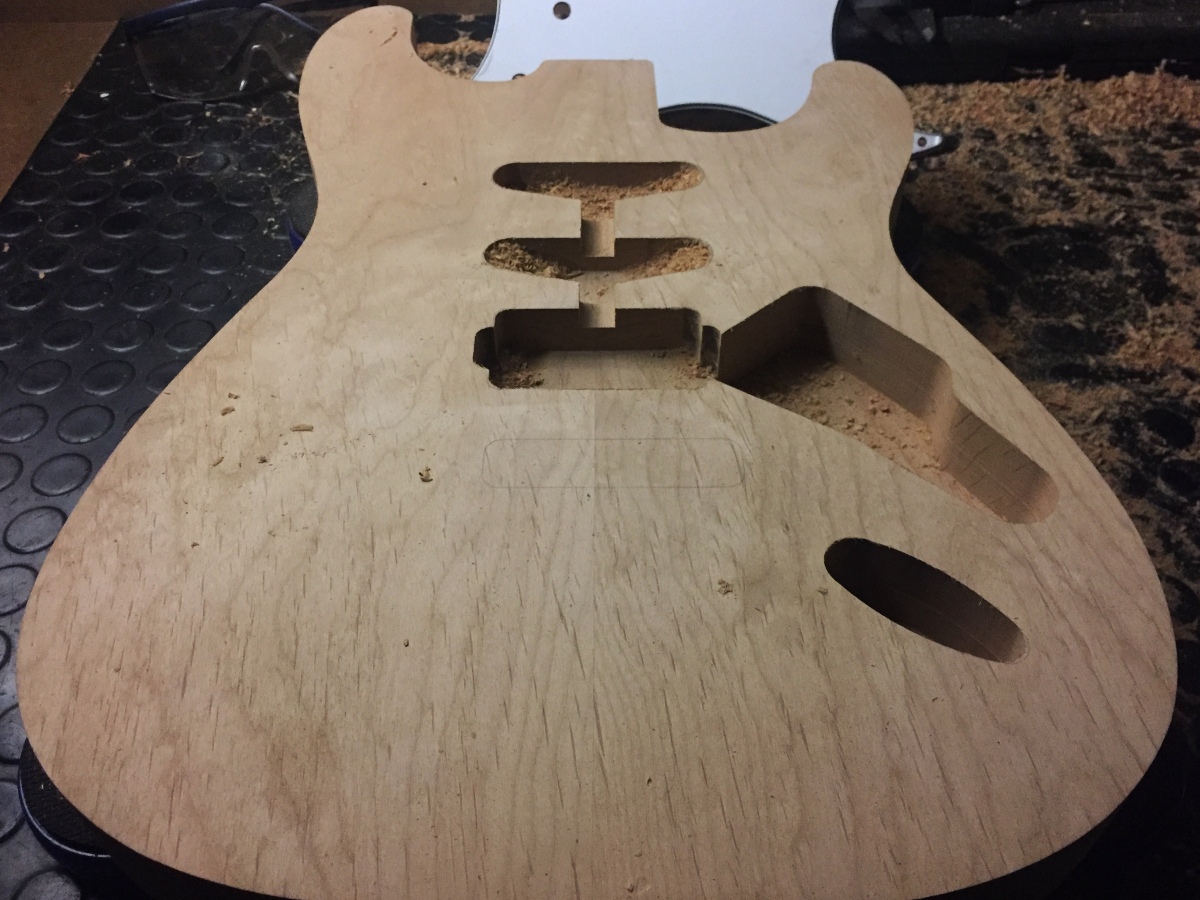

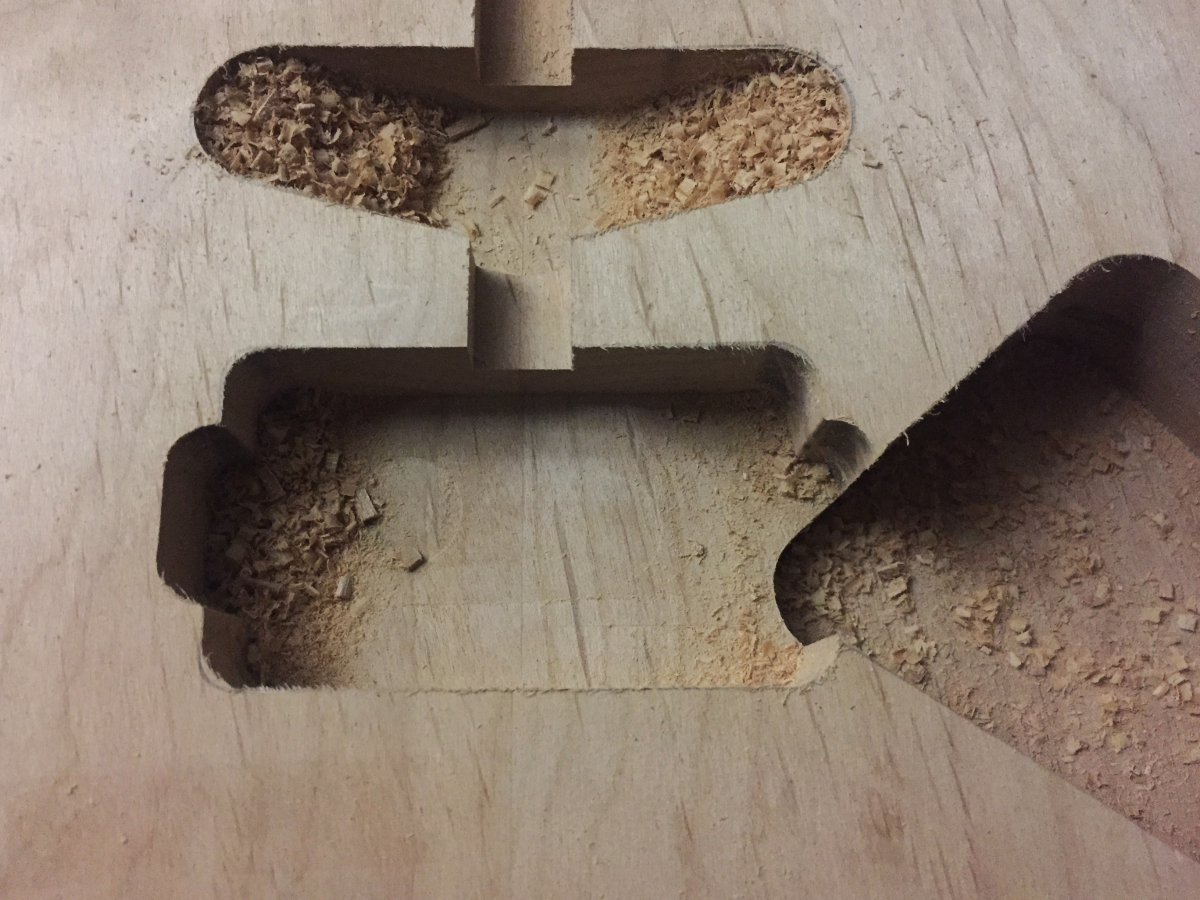

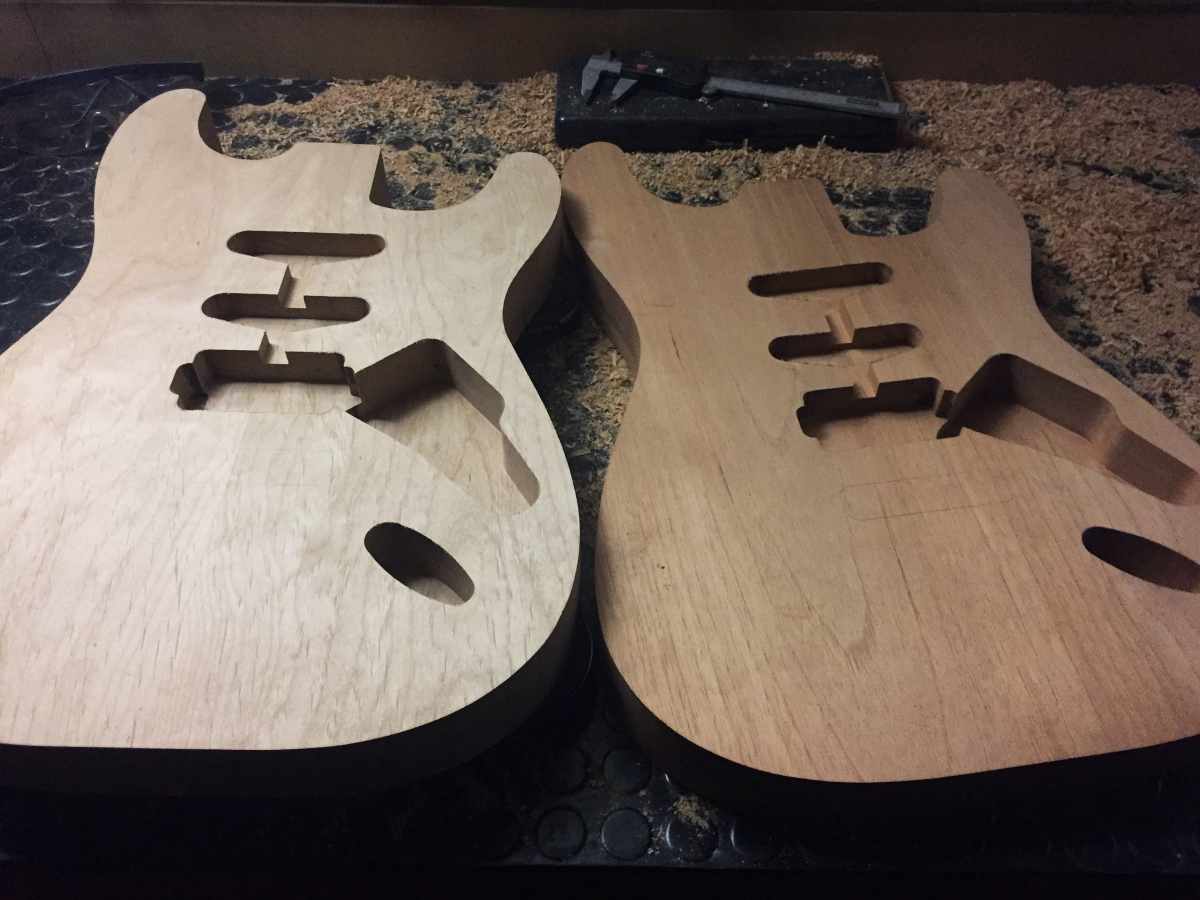

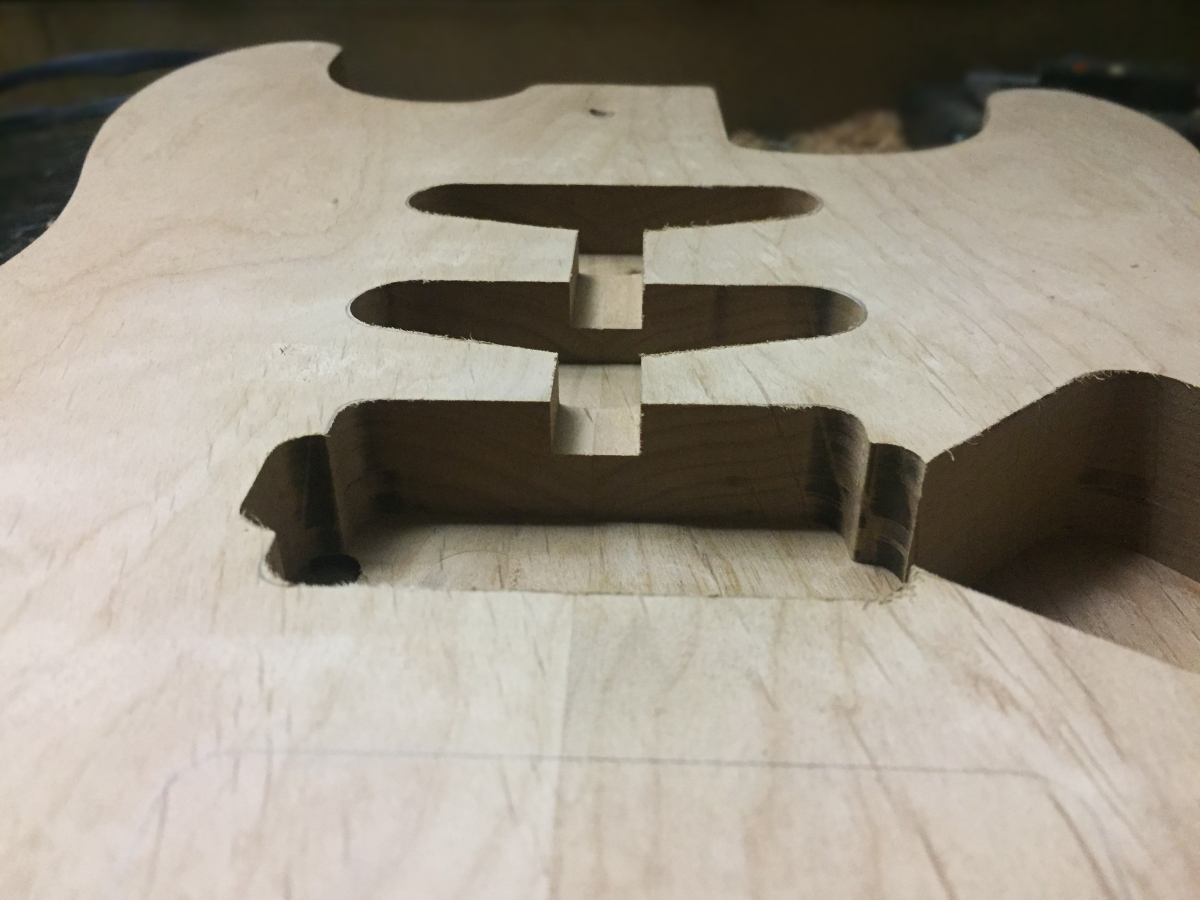

Hoy he estado realizando las cavidades de la electrónica. Faltan los ruteos del puente (en este caso llevará un Floyd Rose original recesed), el armcontour y el rebaje posterior para la barriguilla cervecera y el fresado del perímetro exterior con una fresa de 12.7 mm de radio. Van tomando forma, aquí os dejo unas fotos para que veáis como van quedando:


Scorpionscar
Subir
1
Jeik Bedoya
#50 por Jeik Bedoya el 22/11/2017
sin palabras que trabajo tan hermoso :guitarrista:
Subir
Scorpionscar
#51 por Scorpionscar el 24/11/2017
Jeik Bedoya escribió:
sin palabras que trabajo tan hermoso

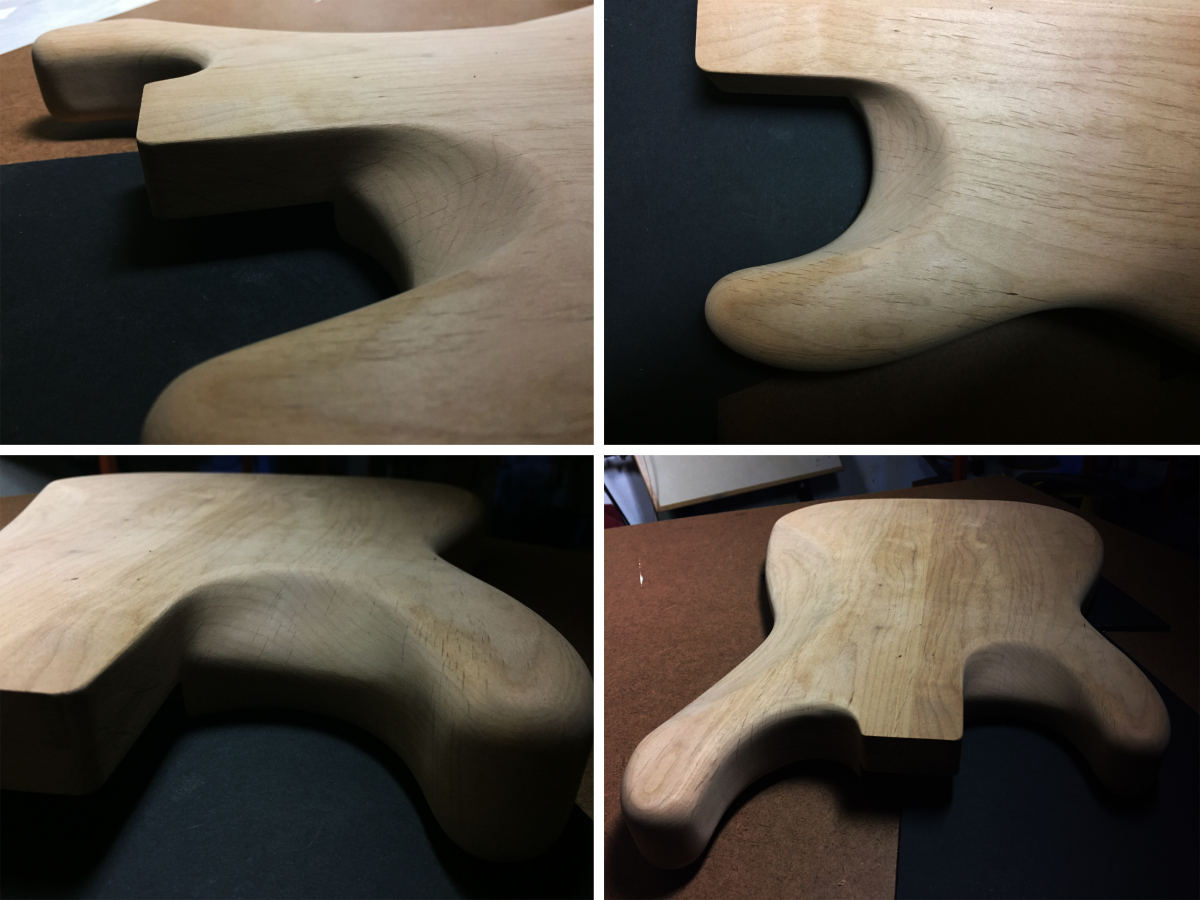

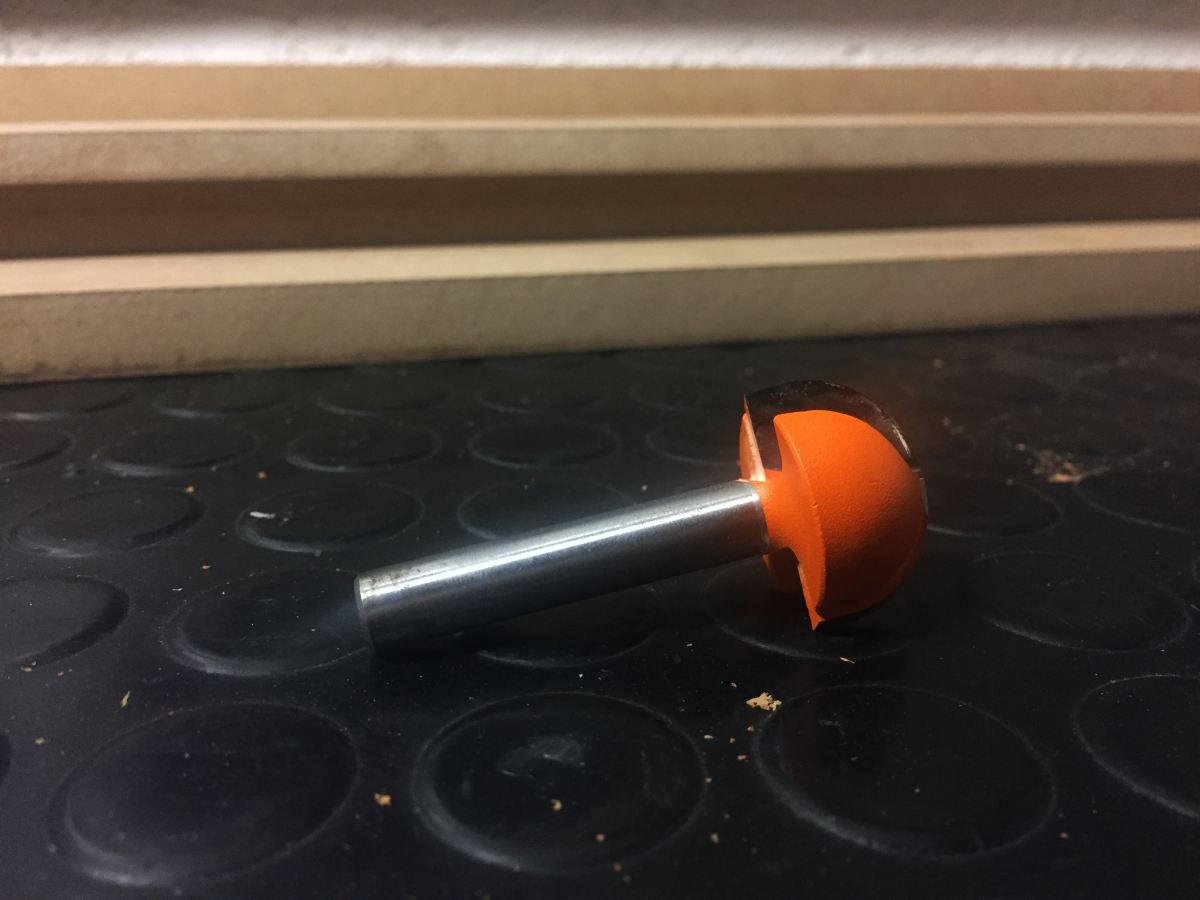

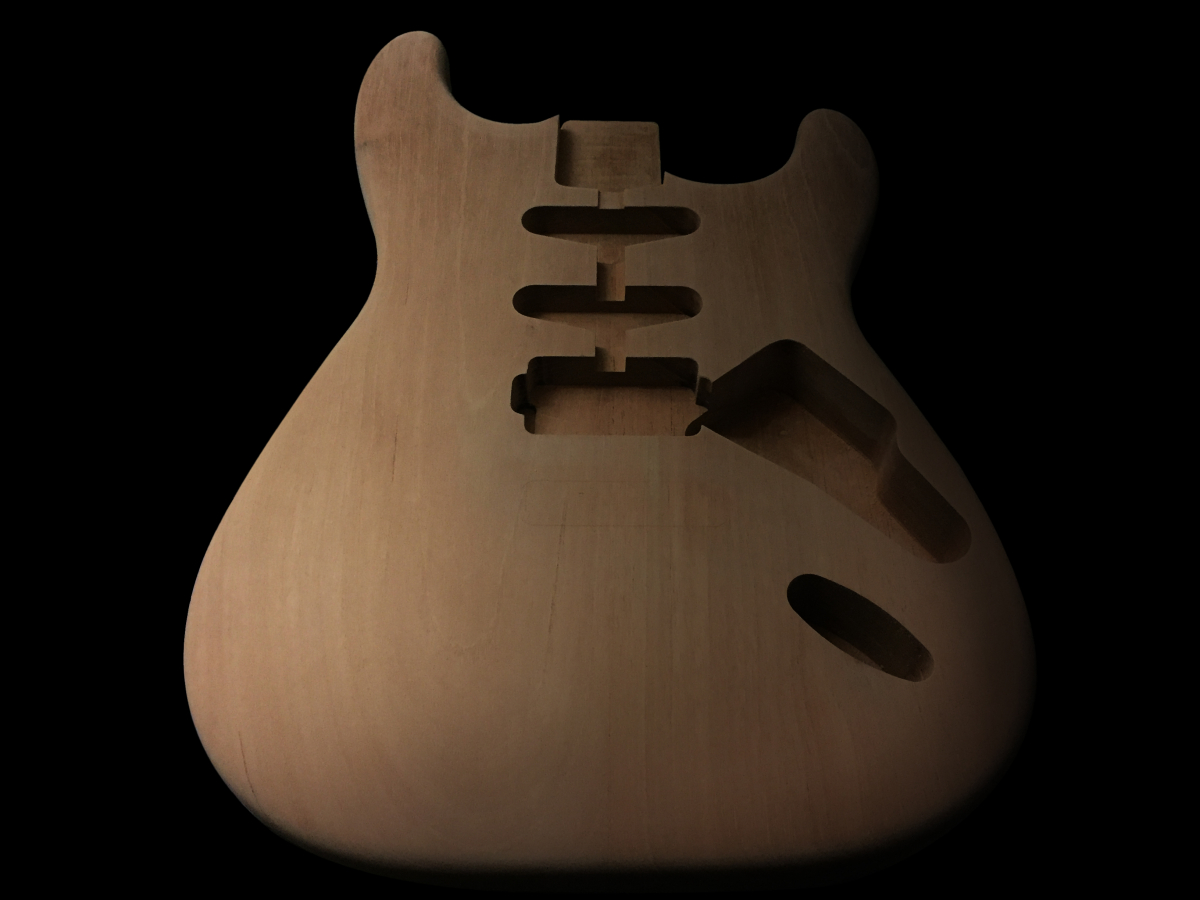

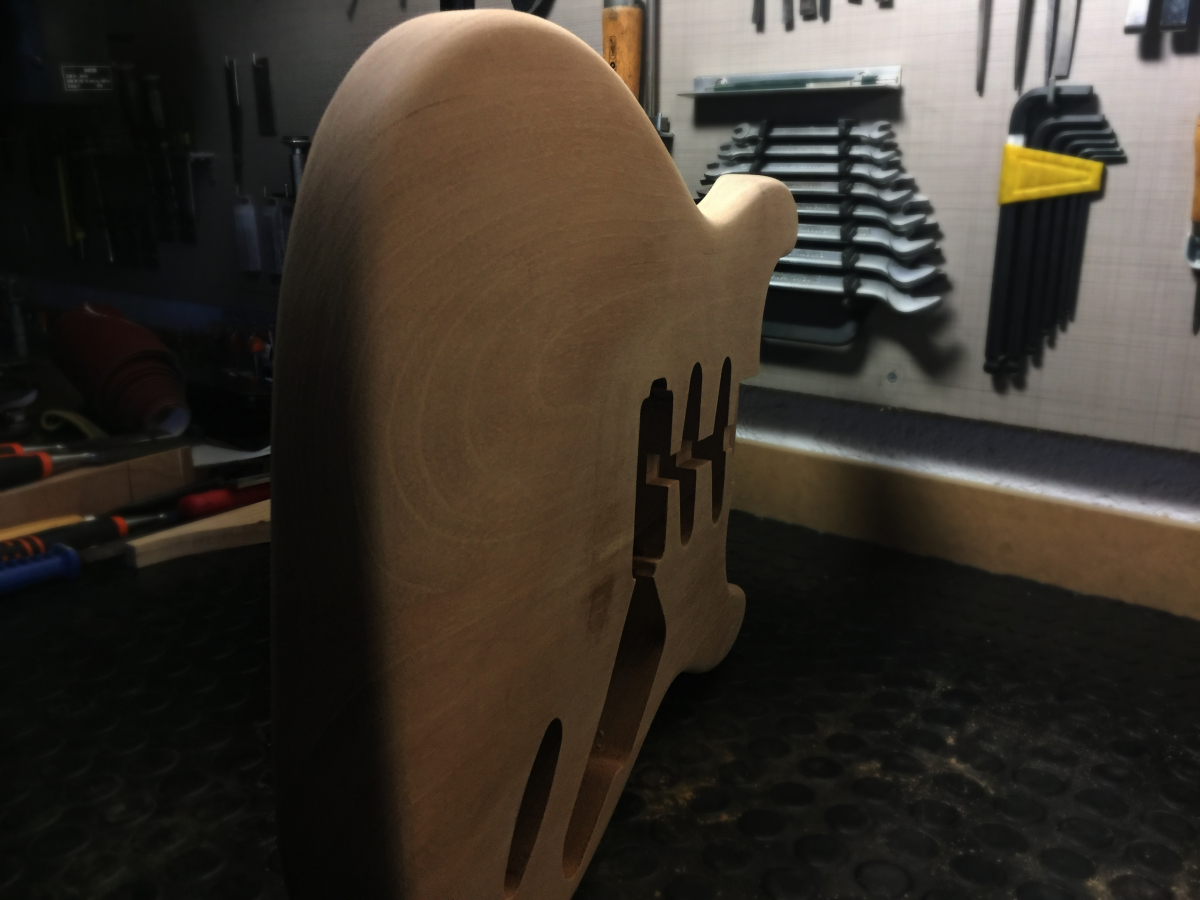

Muchas gracias Jeik, se agradece de verdad y da ánimos para seguir trabajando. Armcontour y rebaje posterior realizados. He tenido algún que otro problema con la fresa de 12.7mm para redondear los bordes. La fresa está casi nueva, pero le transfiere muchas vibraciones a la fresadora (Bosch 1400 POF) y es un poco dificil de controlar. He bajado las revoluciones, pero aún así no me ha resultado demasiado sencillo en contra de lo que pueda parecer, incluso hubo una zona, donde no sé muy bién por qué, le metí un ñasco, por suerte me coincidió en la zona donde va el armcontour y lo pude solucionar. No sé si alguien más ha tenido problemas al rutear el perímetro exterior con este tipo de fresa. Ahí os dejo unas fotos de los avances. Feliz fin de semana para todos:


Scorpionscar
Subir
1
Scorpionscar
#52 por Scorpionscar el 24/11/2017

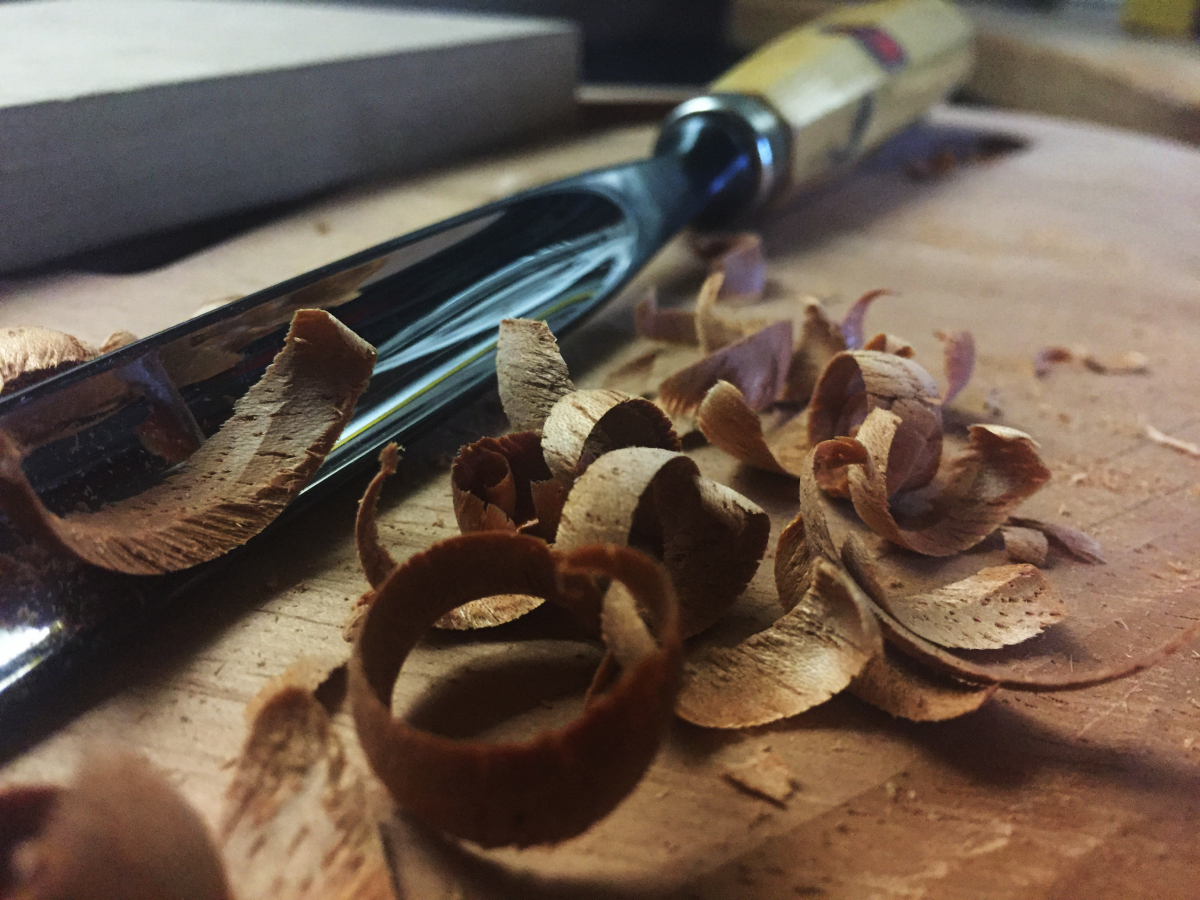

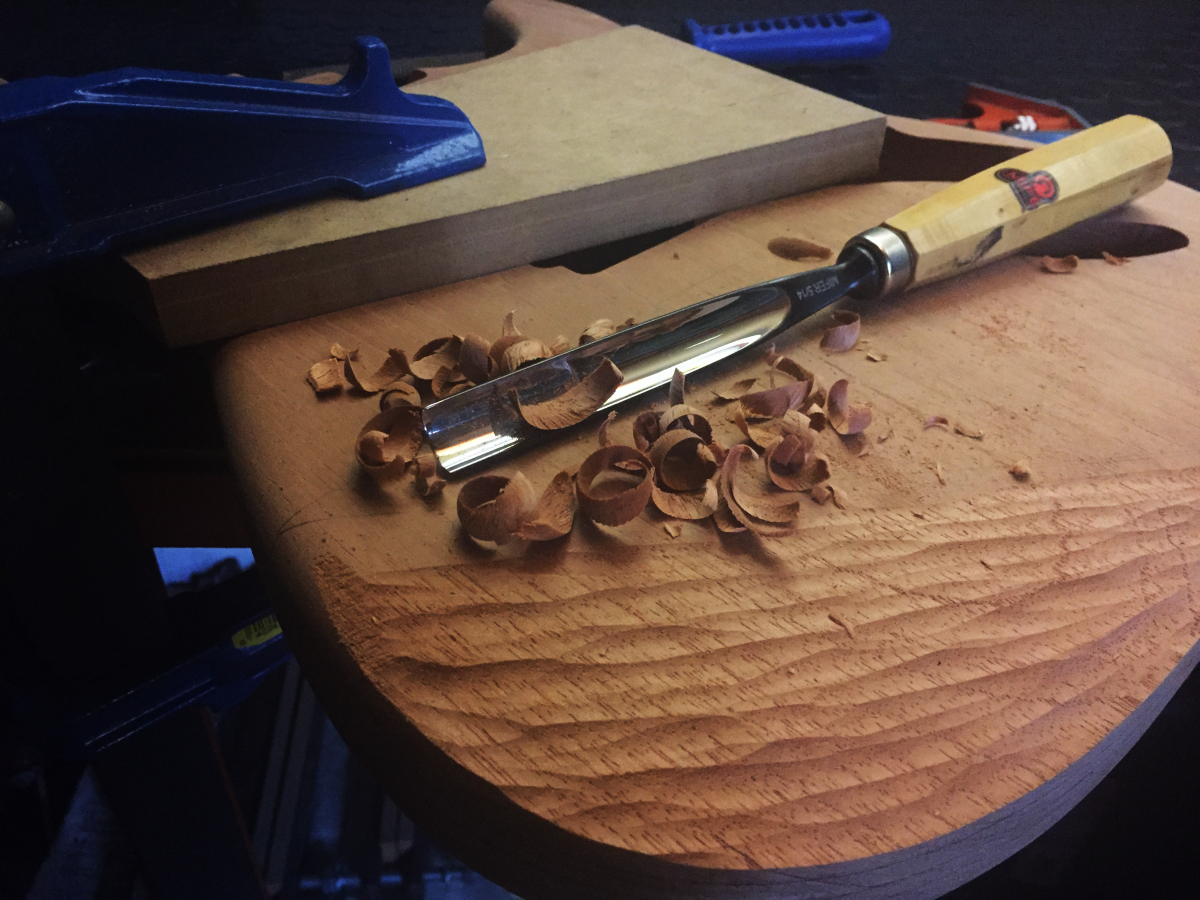

Los rebajes los hice todos con gúbia. Habitualmente solía hacer este trabjao con escofina, pero tiene a desgarrar la madera, rayarla demasiado y hay que tener mucho cuidado con las aristas y cantos vivos. La gúbia me da más control a la hora de ir tallando las formas que quedan casi listas. Después de esto con un formón elimo los surcos que va dejando la gúbia y luego lijo con la lijadora orbital y lija de 120.


Scorpionscar

Scorpionscar
Subir
1
David75
#53 por David75 el 25/11/2017
Gran trabajo, fotos preciosas.
Subir
Scorpionscar
#54 por Scorpionscar el 25/11/2017
Muchas gracias David75, se agradece y da ánimo para seguir adelante. Me gusta mucho la fotografía y desde que era un niño, no sé muy bien porque, pero la figuira de la guitarra eléctrica ya me llamaba la atención, mientras todos los niños querían ser futbolistas y bomberos, yo quería ser estrella de rock, no ha sido el caso jejejeje pero siempre me he sentido muy vinculado con este tipo de cosas, por eso me encanta fotografiarlas en diferentes perspectivas y con distinta iluminación. Un saludo

Scorpionscar
Subir
Scorpionscar
#55 por Scorpionscar el 26/11/2017

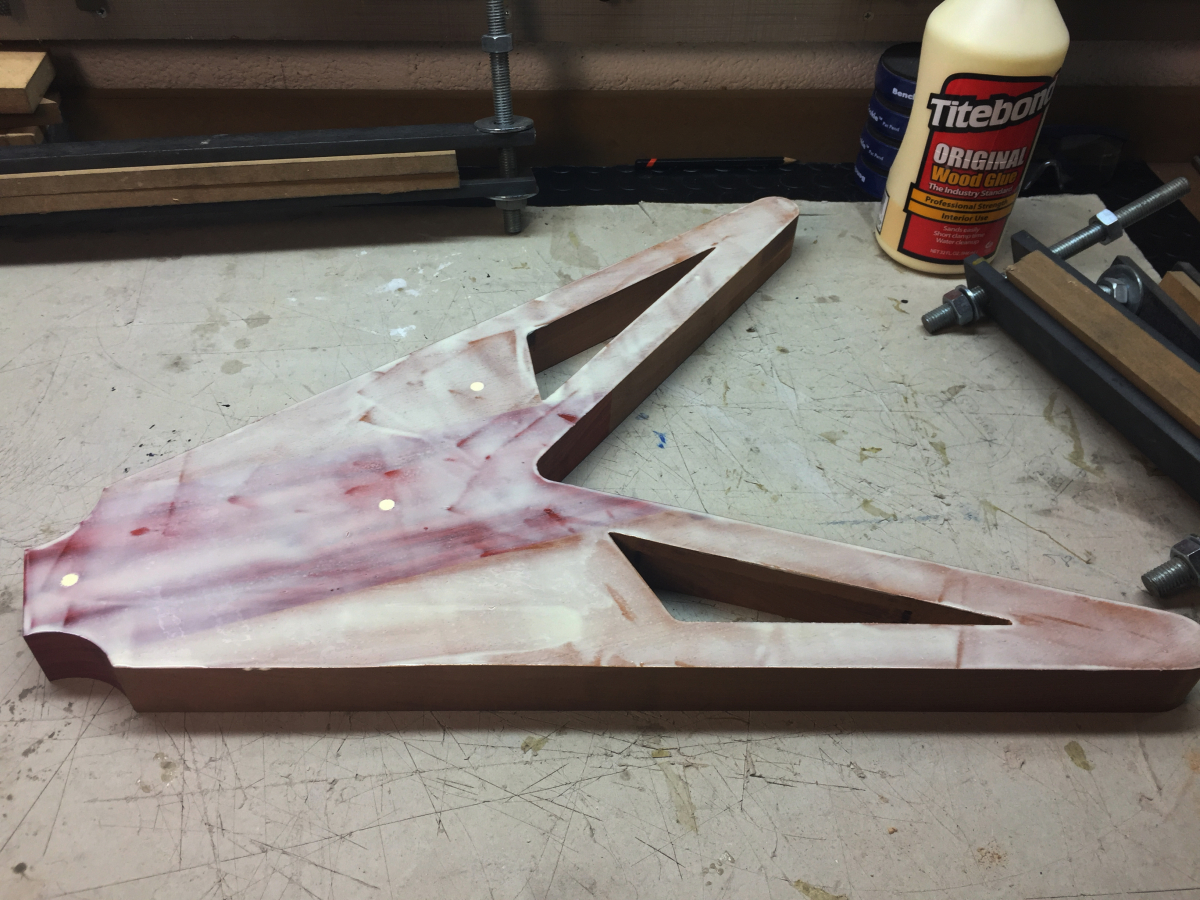

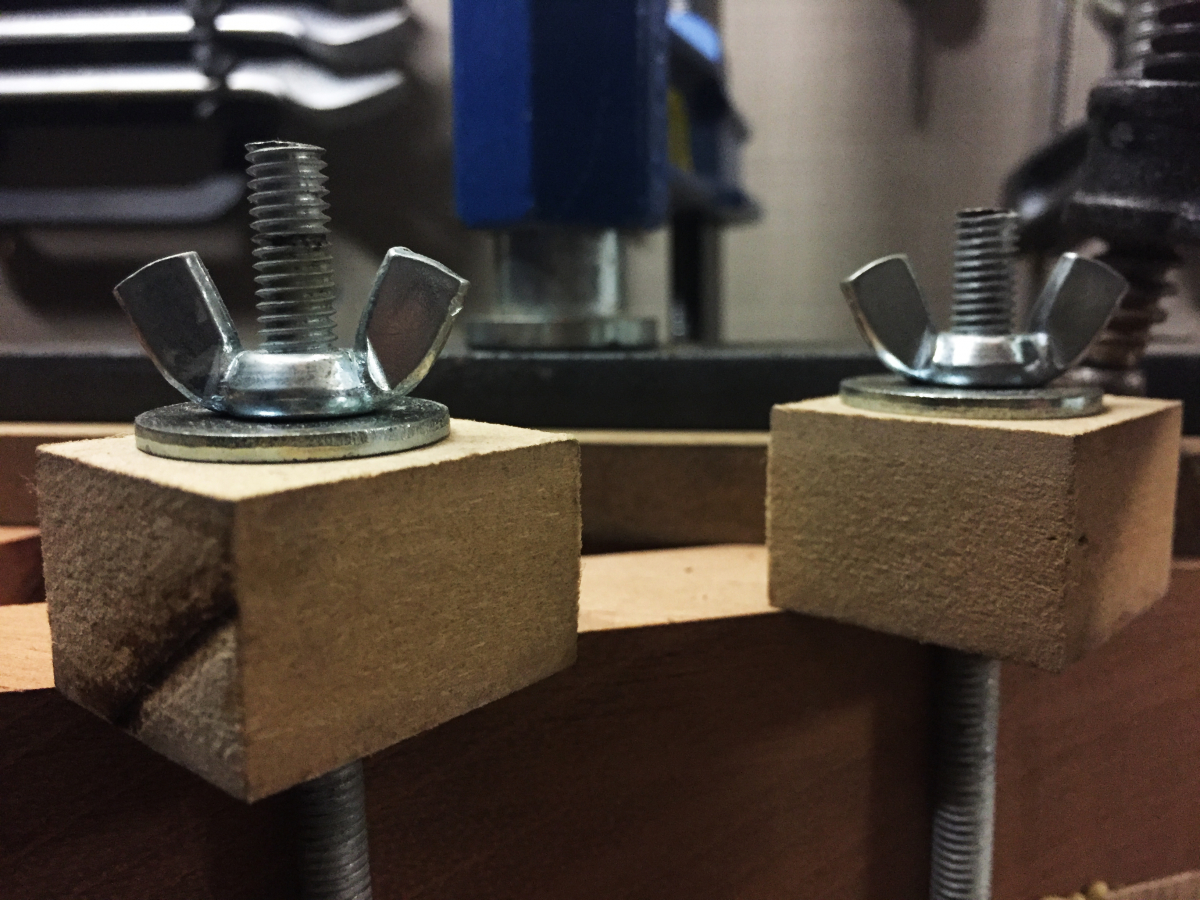

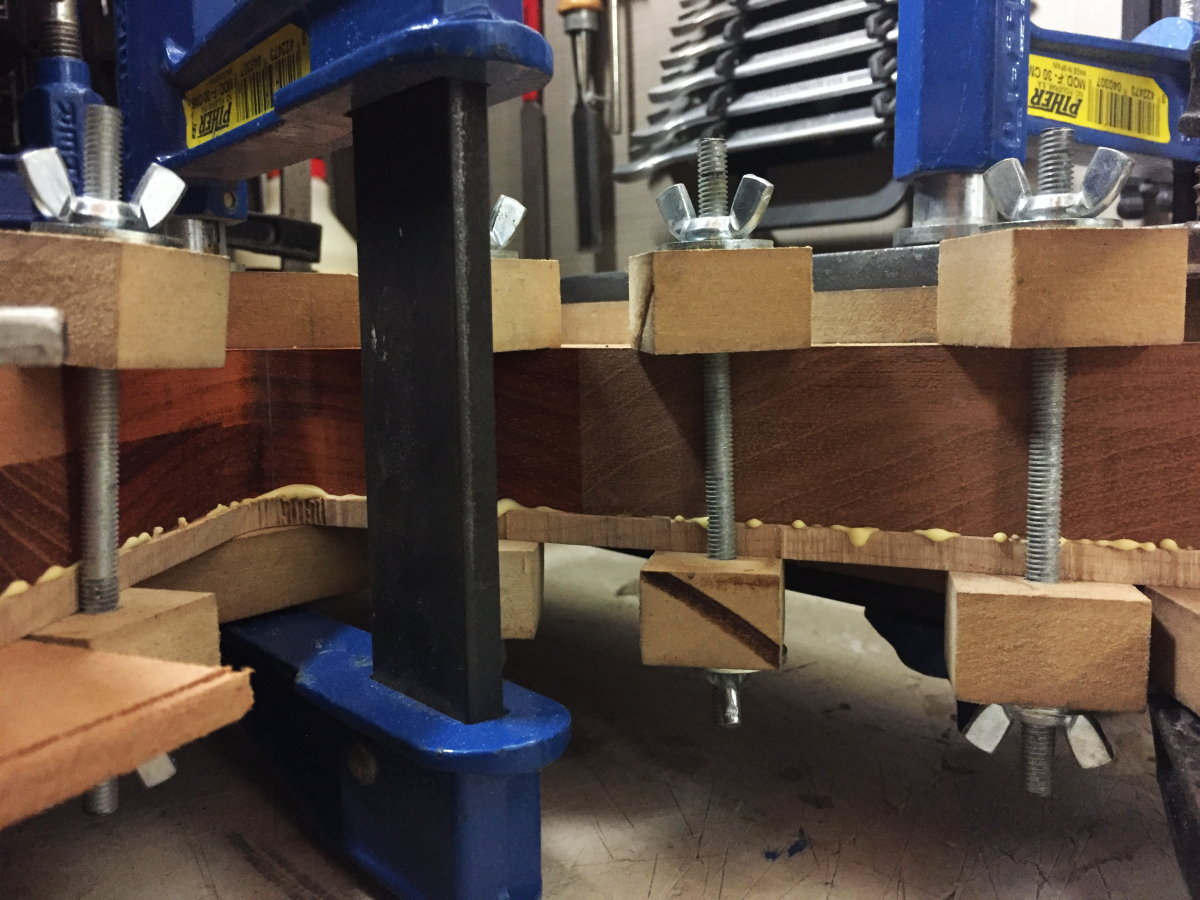

Hoy he estado encolando la tapa de arce de la flying-v que iré trabajando a lo largo de esta semana que entra. Tambíen he realizado un rebaje en el cutaway inferior en la zona posterior para facilitar el acceso a los últimos trastes. Os dejo unas fotillas:


Scorpionscar
Subir
1
Jeik Bedoya
#56 por Jeik Bedoya el 27/11/2017
wow que hermosura de trabajo cada dia mas se pone mejor, esta semana te respondo a lo que te mande ya que no poseo una buena red en el momento espero me disculpes compañero
Subir
Scorpionscar
#57 por Scorpionscar el 27/11/2017
Me alegro que te guste Jeik, no hay nada que disculpar, cuando puedas me envías el archivo y miramos a ver. Un cordial saludo.

Hoy he estado trabajando en la flying-v pero no he podido tomar ninguna foto. He estado montando dos o tres jigs, para facilitar el trabajo de mañana, y os prometo que tomaré fotos y explicaré un poco en que consisten y veremos si funcionan, esperamos que si...

Scorpionscar
Subir
Scorpionscar
#58 por Scorpionscar el 28/11/2017

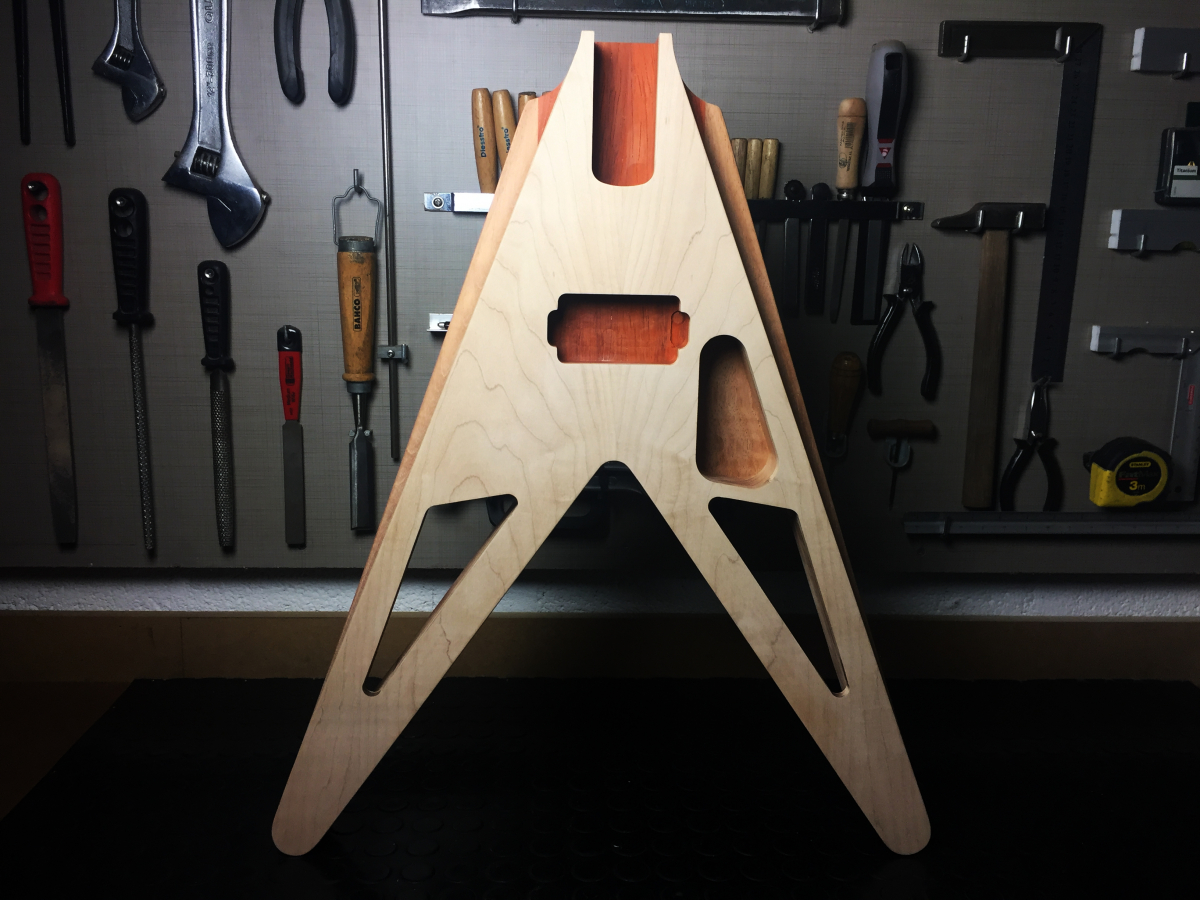

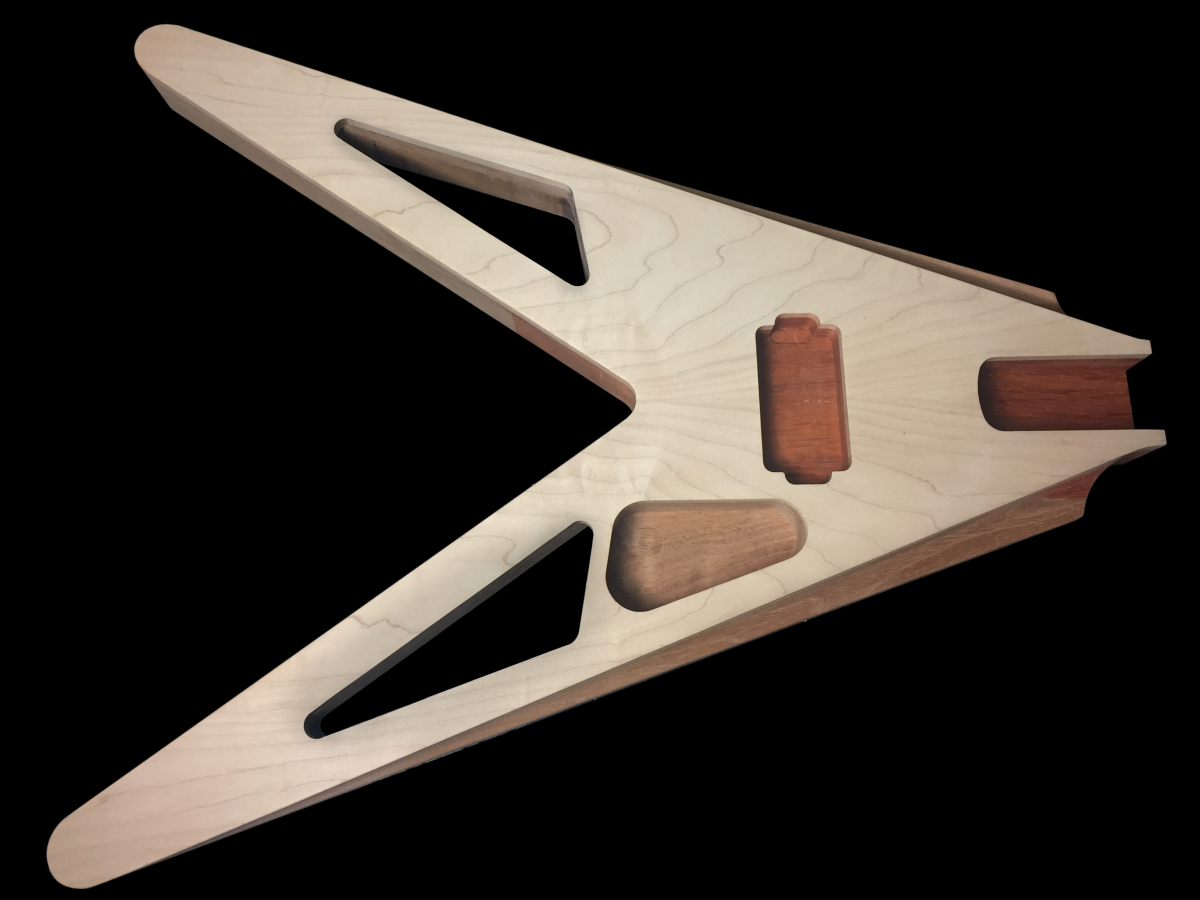

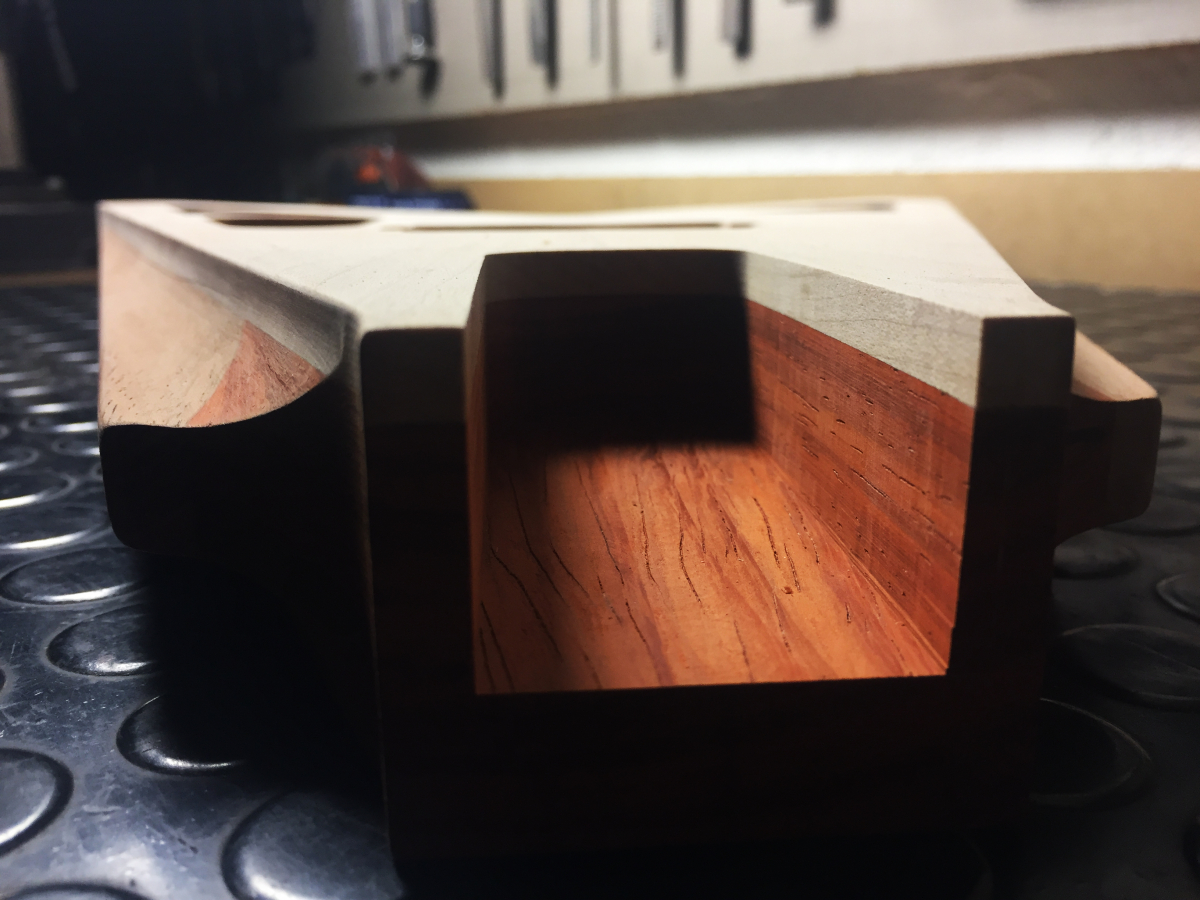

Ayer y hoy he estado avanzando el cuerpo de la flying-v. He realizado la cavidad de la humbucker del puente, que es la única que llevará, he fresado la cavidad donde irán los potenciómetros, el neck pocket y los mecanizados laterales de las alas. Voy a explicar un poco como he realizado estas dos últimas tareas:

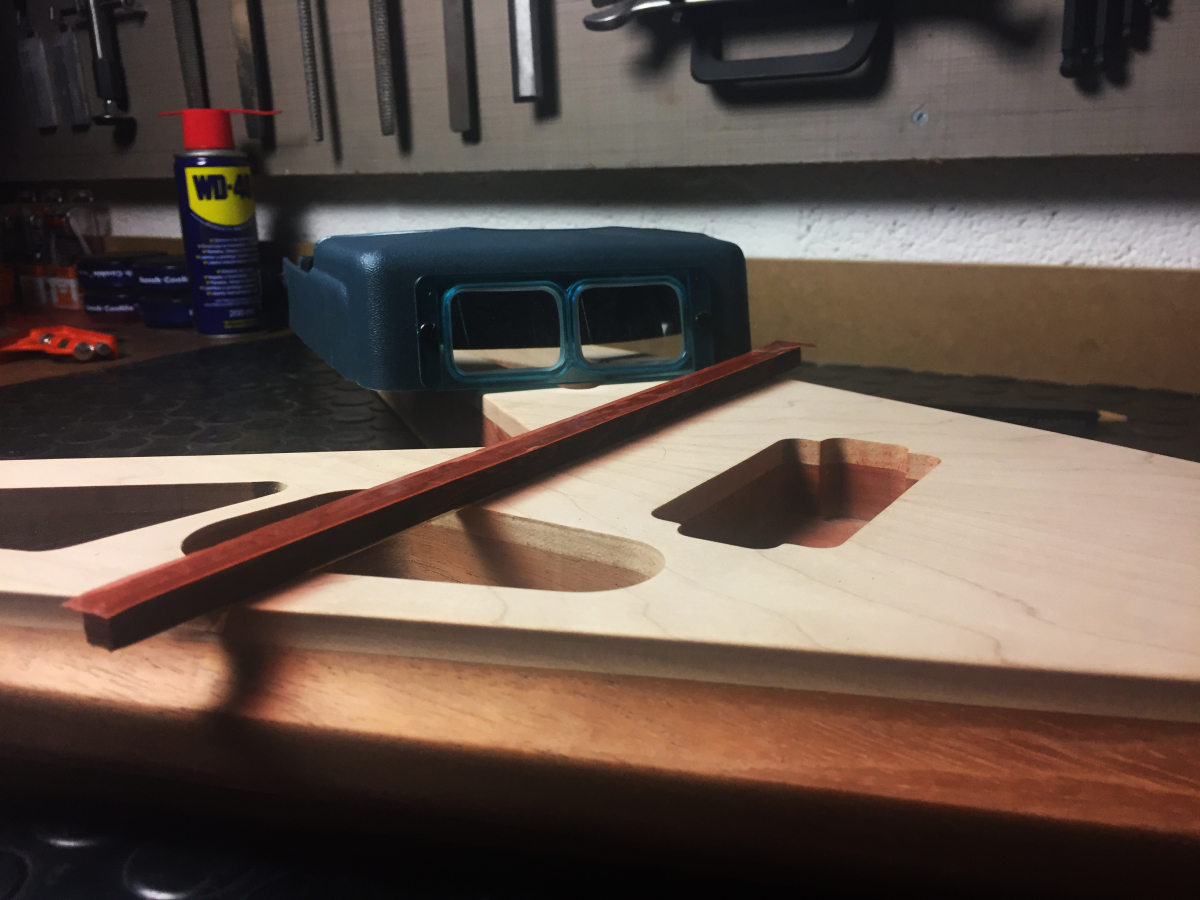

- Para el neck pocket he hecho una plantilla en DM y he hecho una rampa para darle la angulación necesaria, en este caso 2. Para ello he calculado sobre los planos una distancia conocida, y sobre ella he visto que altura me pedia. Como tenía un cuadradillo de 8mm de wengué por el taller, me pareció conveniente utilizarla, y he calculado el punto exacto para conseguir la angulación requerida. Lo he pegado con cinta de doble cara, y la rampa tambien. Como es bastante profunda la caja, utilicé una plantilla doble, es decir, dos plantillas en DM de 10mm fijadas con tornillos, a medida que necesitaba bajar más, y la fresa no me daba, desmontaba una de las plantillas y me quedaba debajo la otra.

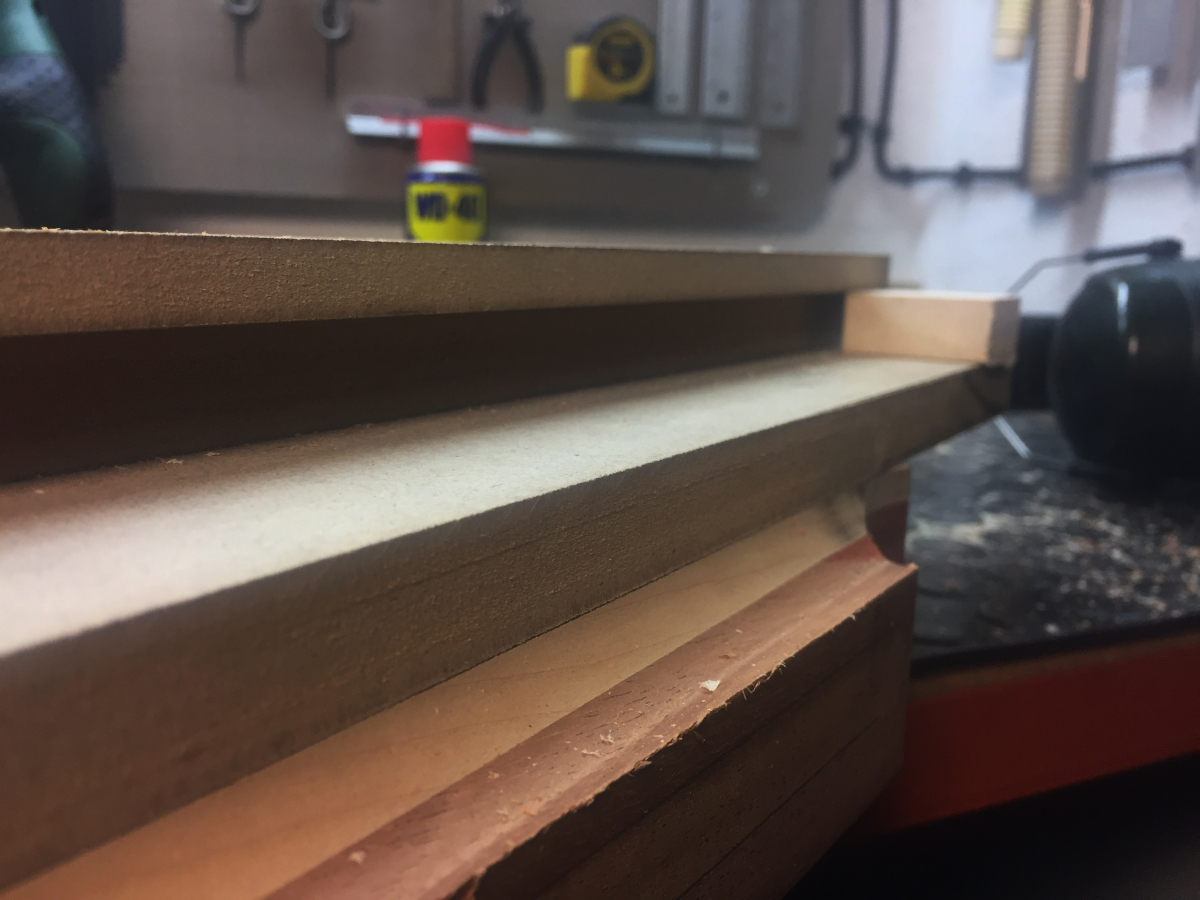

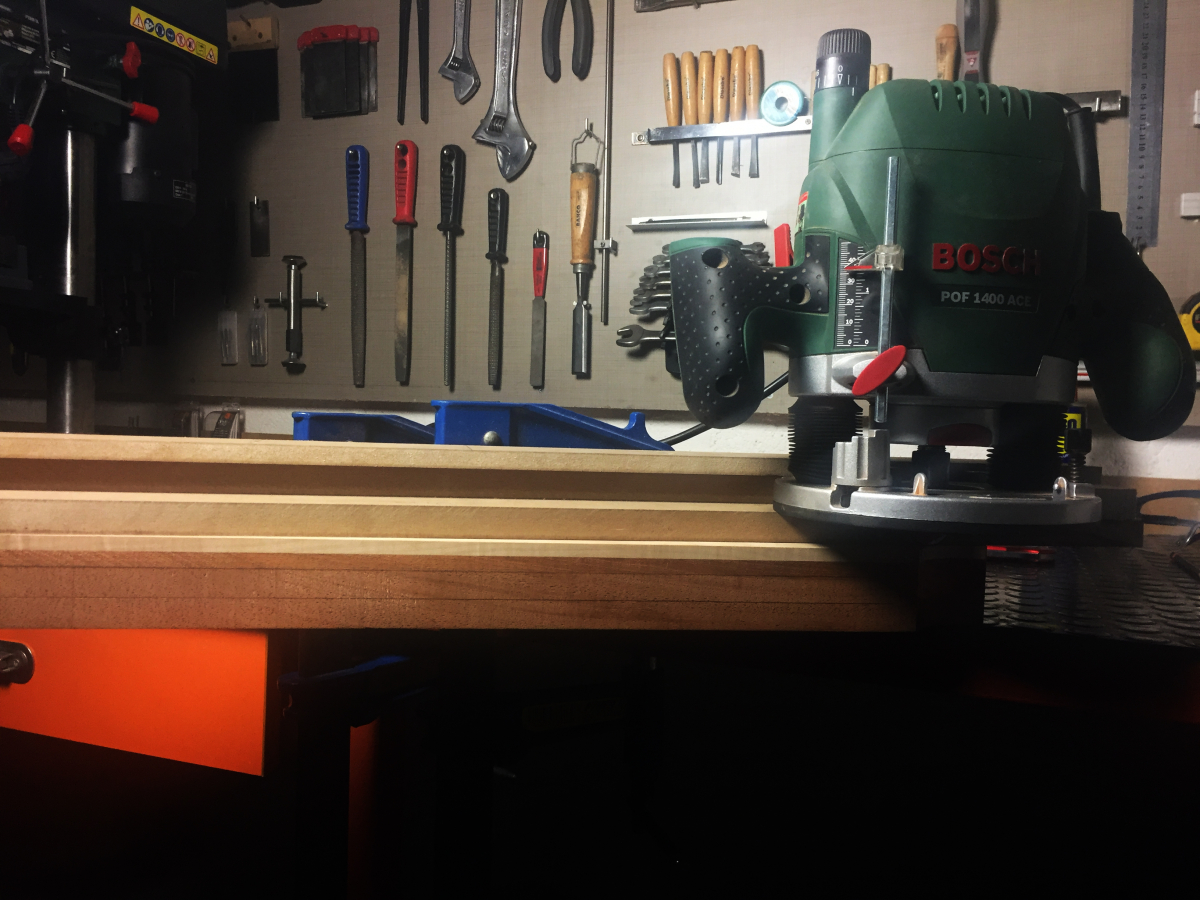

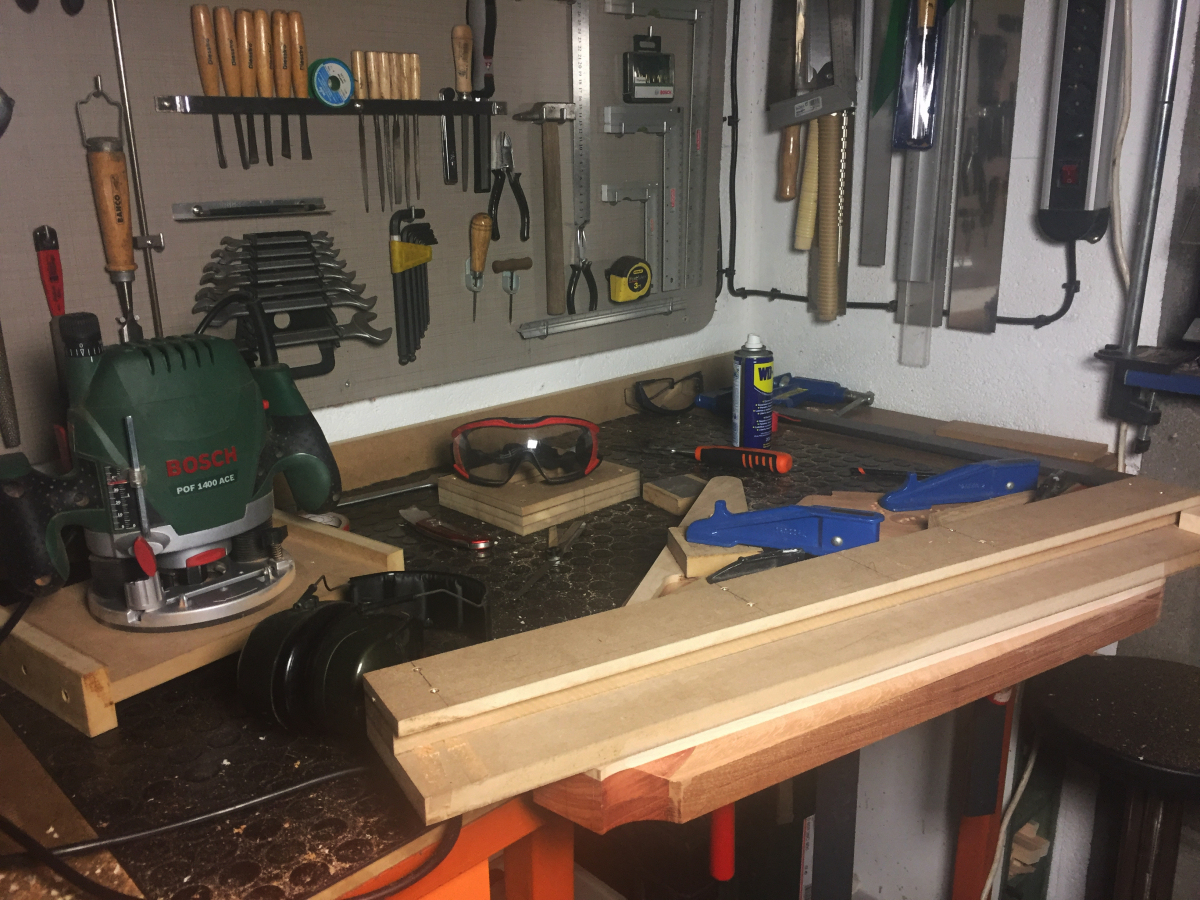

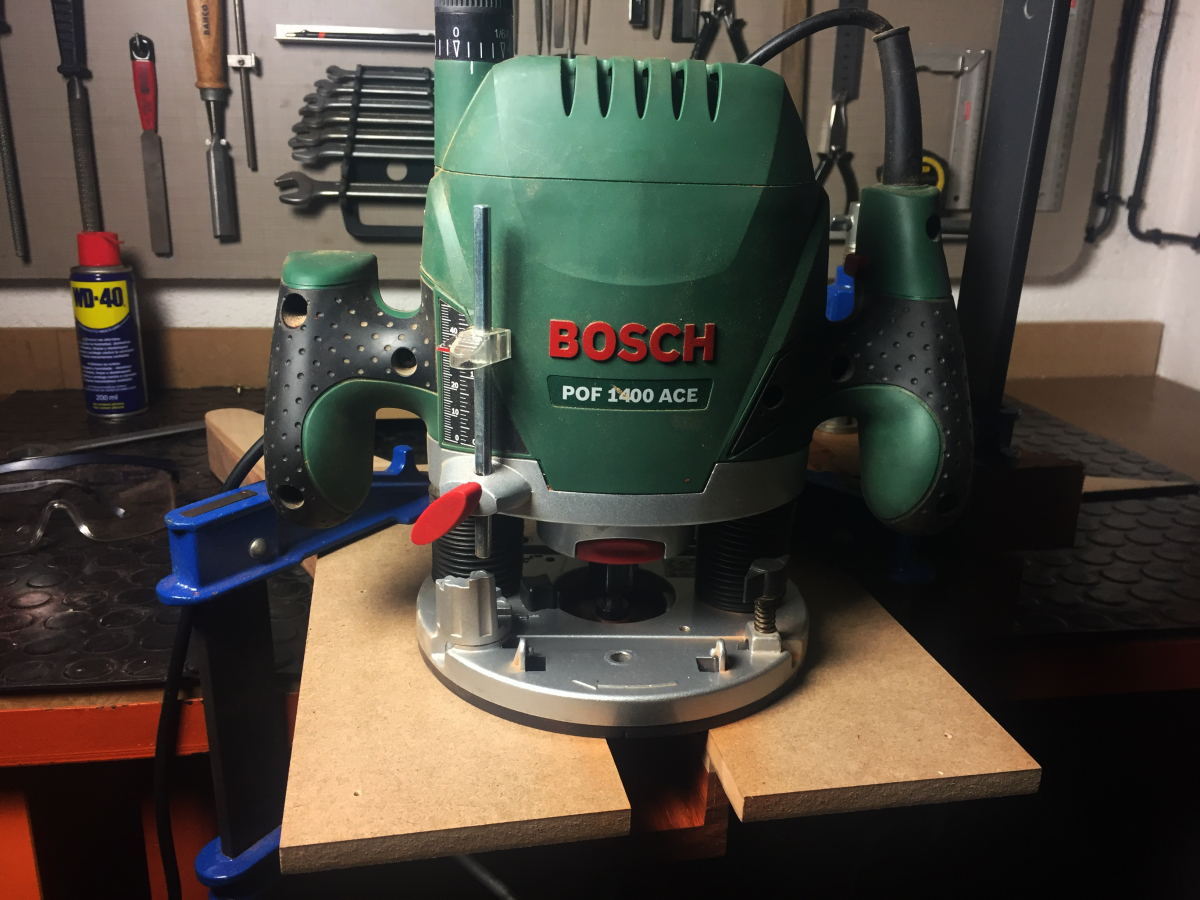

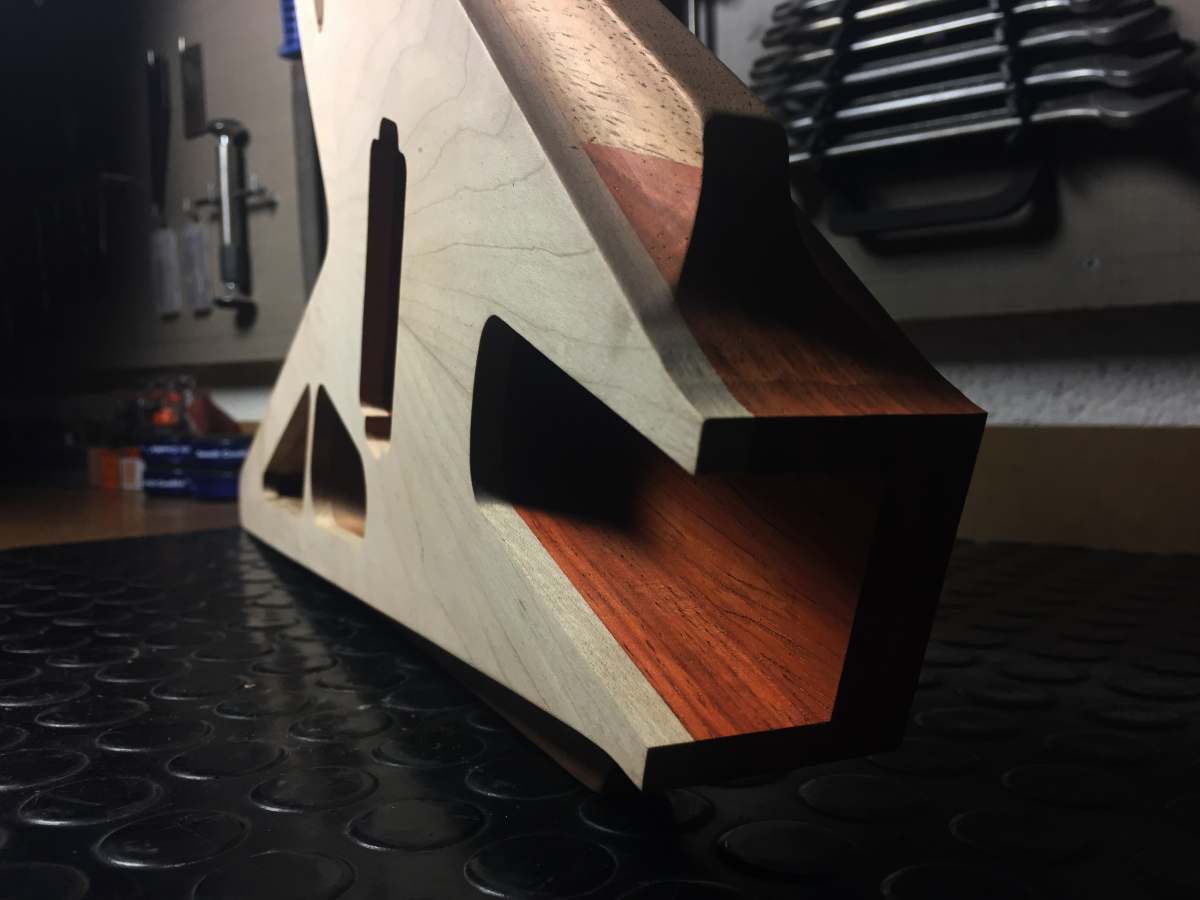

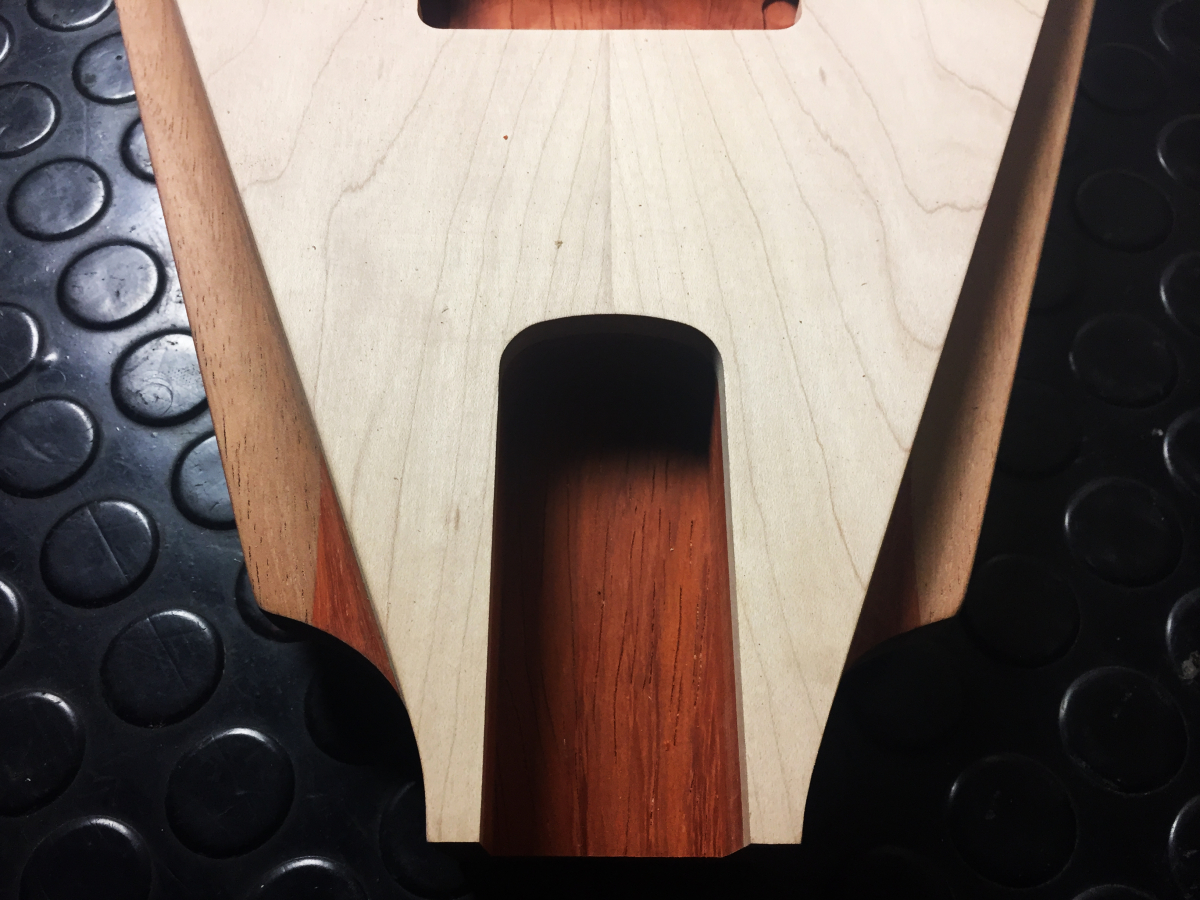

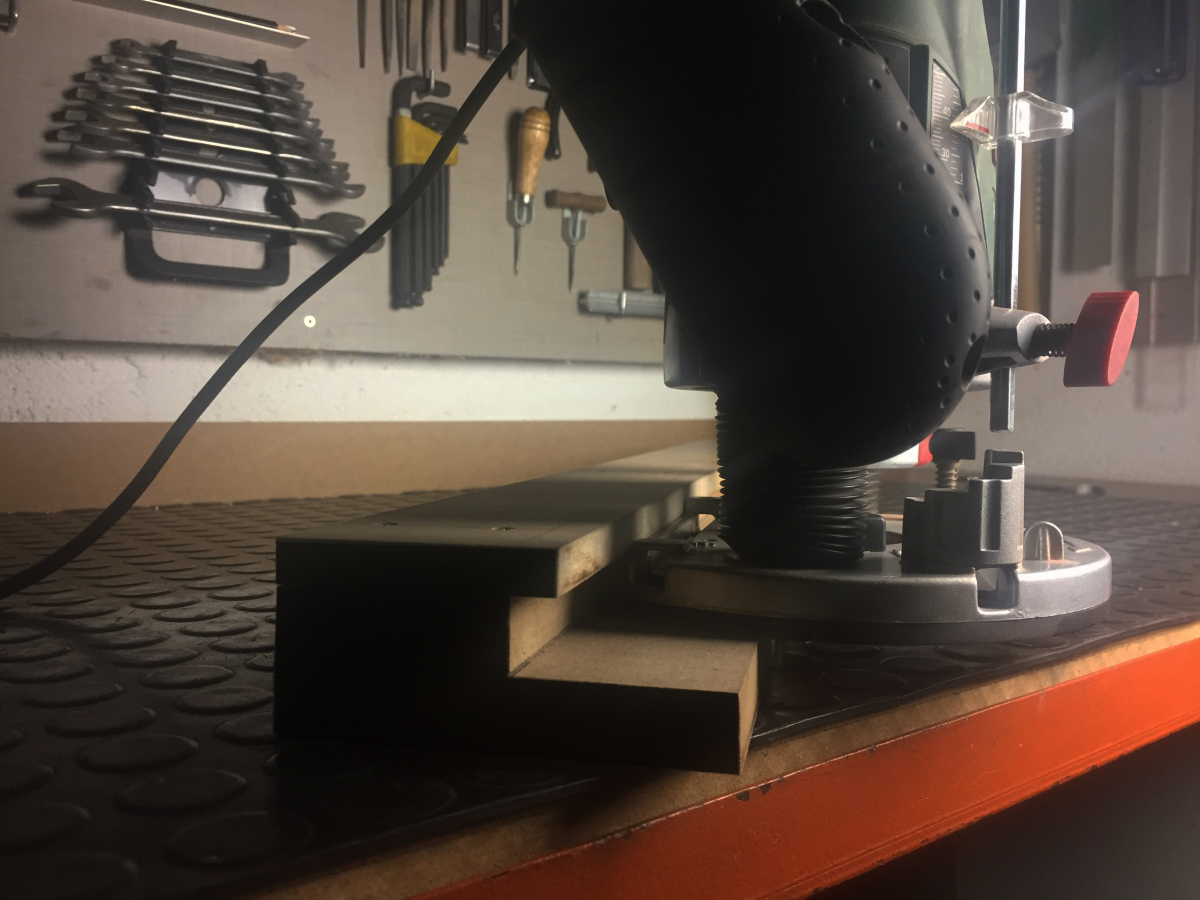

- Para realizar los mecanizados he construido un jig en tres piezas de DM. Una de las piezas sirve de base, la pieza intermedia de tope, y la tercera pieza constituye una especie de rail en el que va encajada la fresadora, ya que la superficie de apoyo es demasiado pequeña, y así no hay problema de que se desestabilice. Para realizar el trabajo, usé una fresa de 12.7 mm de radio y he ido bajando en incrementos de unos 3 mm. El útil ha funcionado muy bien, pero si es cierto que lleva tiempo porque requiere mucha precisión. El resultado ha quedado muy bien. Os pongo unas fotos del proceso:


Scorpionscar
Subir
1
1Ruben4
#59 por 1Ruben4 el 29/11/2017
Hola!!! Me uno a este hilo soy un novato y no me entero de mucho ???? pero me parece muy interesante el trabajo que estás haciendo y tiene muy buena pinta, a seguir asi un saludo!!!
Subir
Scorpionscar
#60 por Scorpionscar el 29/11/2017
Muchas gracias y bienvenido Rubenfenrir!!!

Scorpionscar
Subir
