¡Construcción paso a paso de cuatro hardrockeras!

Scorpionscar
#1 por Scorpionscar el 22/10/2017
Muy buenas, después de una temporada sin actividad, he vuelto al ataque y por aquí andaré con la fabricación de cuatro guitarras muy rockeras. Dos serán tipo stratocaster, una de ellas con un semirelic, una flying-v y una tipo mayones. Voy a poner unas fotos de los primeros pasos que he estado realizando estos días, tales como encolado de los cuerpos, scarf joints y canales del alma básicamente. Os dejo las fotos que he realizado hasta ahora del proceso, y a partir de este momento, cada paso que realice lo iré explicando y comentado y también consultando dudas que seguro me surgirán. Un saludo y feliz domingo para todos:


Scorpionscar
Subir
2
rafalynch
#2 por rafalynch el 24/10/2017
Que buena pinta tienen esas Hardrockeras...
Muy buen trabajo y gracias por compartir.
Subir
barkly
#3 por barkly el 24/10/2017
Me siento a mirar!
Subir
AlbertHK
#4 por AlbertHK el 24/10/2017
Otro que se queda por aquí.
Subir
iose
#5 por iose el 24/10/2017
qué flipe... me quedo!! :okis:
Subir
jeldelaeugenia
#6 por jeldelaeugenia el 24/10/2017
Uff, que buena pinta tiene esto
Subir
Scorpionscar
#7 por Scorpionscar el 24/10/2017

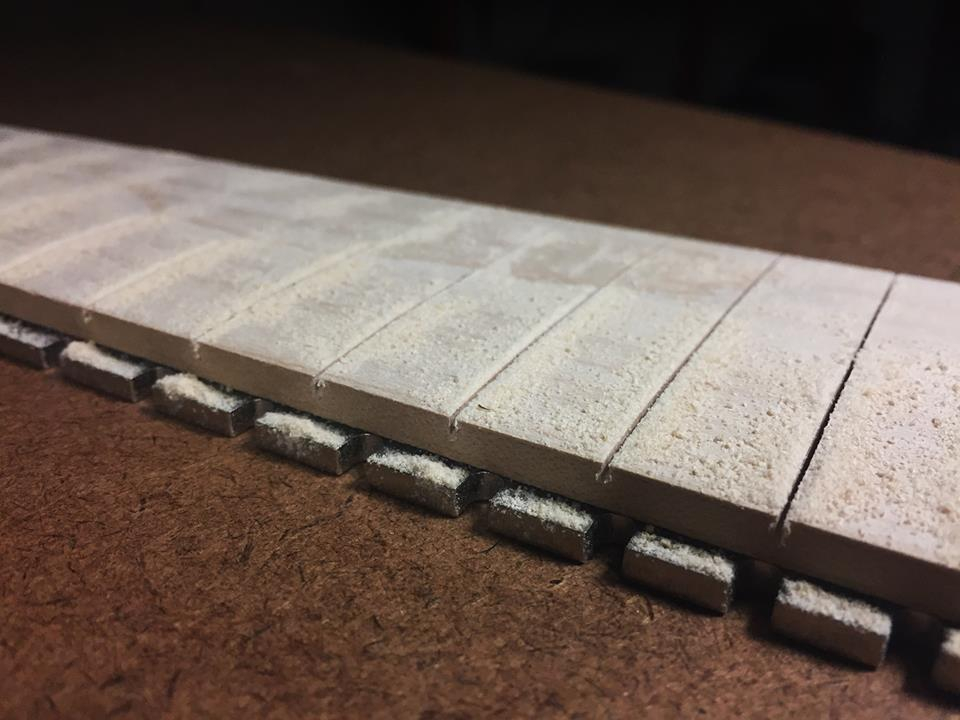

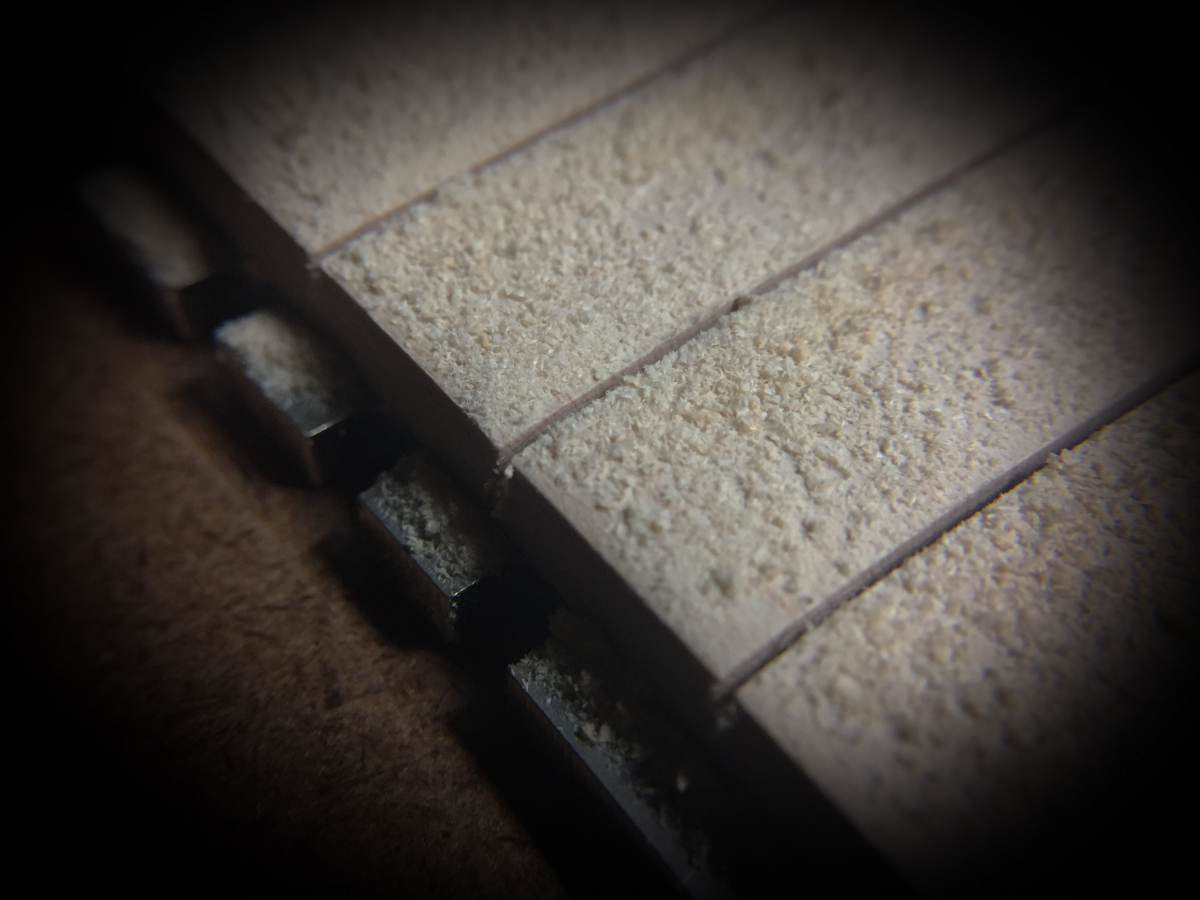

Muchas gracias y bienvenidos. Por aquí andaremos compartiendo conocimientos y consultando dudas que seguro que me irán surgiendo unas cuantas. Hoy he estado haciendo pruebas sobre un diapasón que tenía de hace tiempo, que no me convencia el dibujo que tenía, pero ahora radiado y ranurado, ha quedado genial la verdad. El objetivo era comprobar que el jig que hice para radiar y también para ranurar el diapasón funcionaban correctamente. Tras terminar el trabajo, he comprobado todas las medidas y el resultado ha sido muy bueno, con lo cual, le damos a los jigs el visto bueno para comenzar a realizar los diapasones definitivos que serán uno en arce y los otros tres en ébano. Es una pena que al pasarle la fresa se me ha saltado un poquito el borde, con lo cual lo desecho, o lo guardo para más adelante por si hago alguna que lleve binding. Aquí os dejo unas fotos de como ha quedado más o menos.


Scorpionscar
Subir
1
Scorpionscar
#8 por Scorpionscar el 25/10/2017

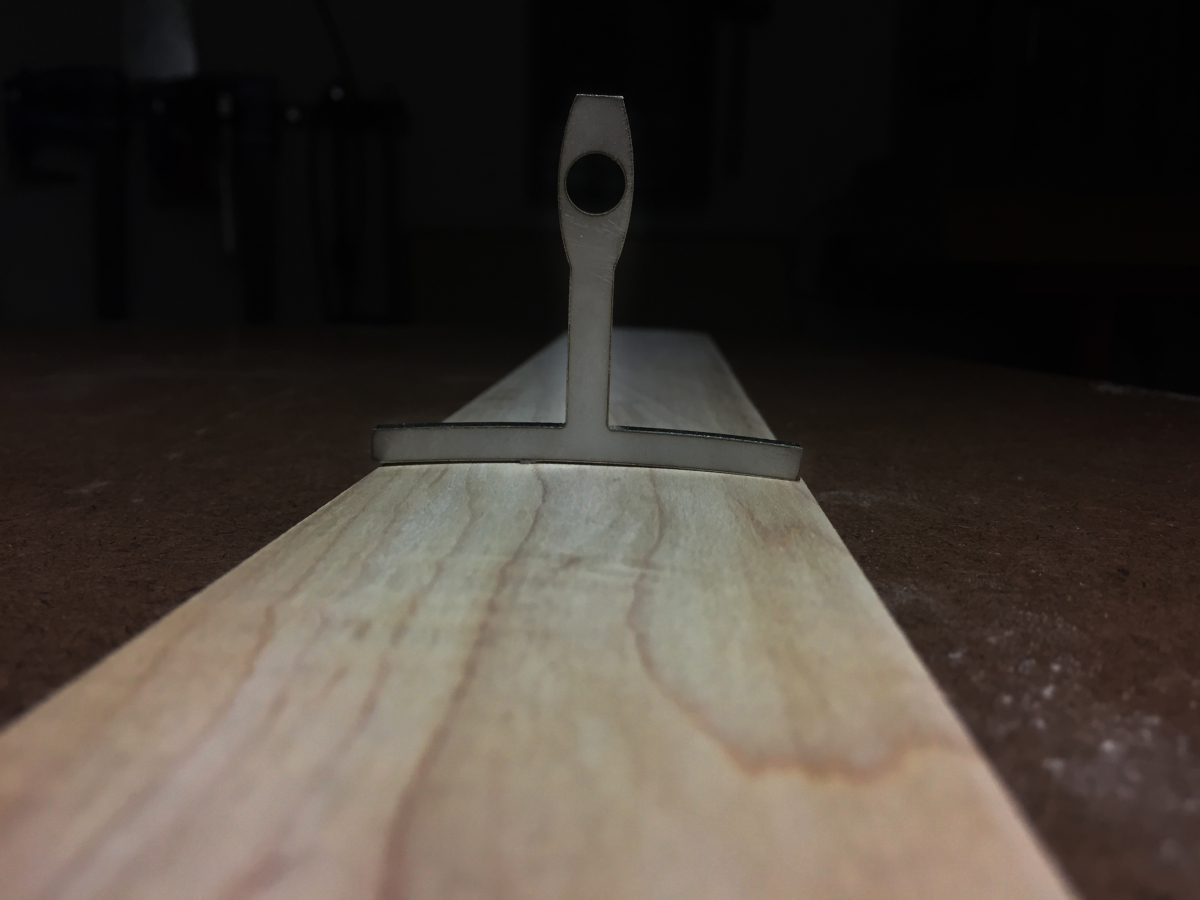

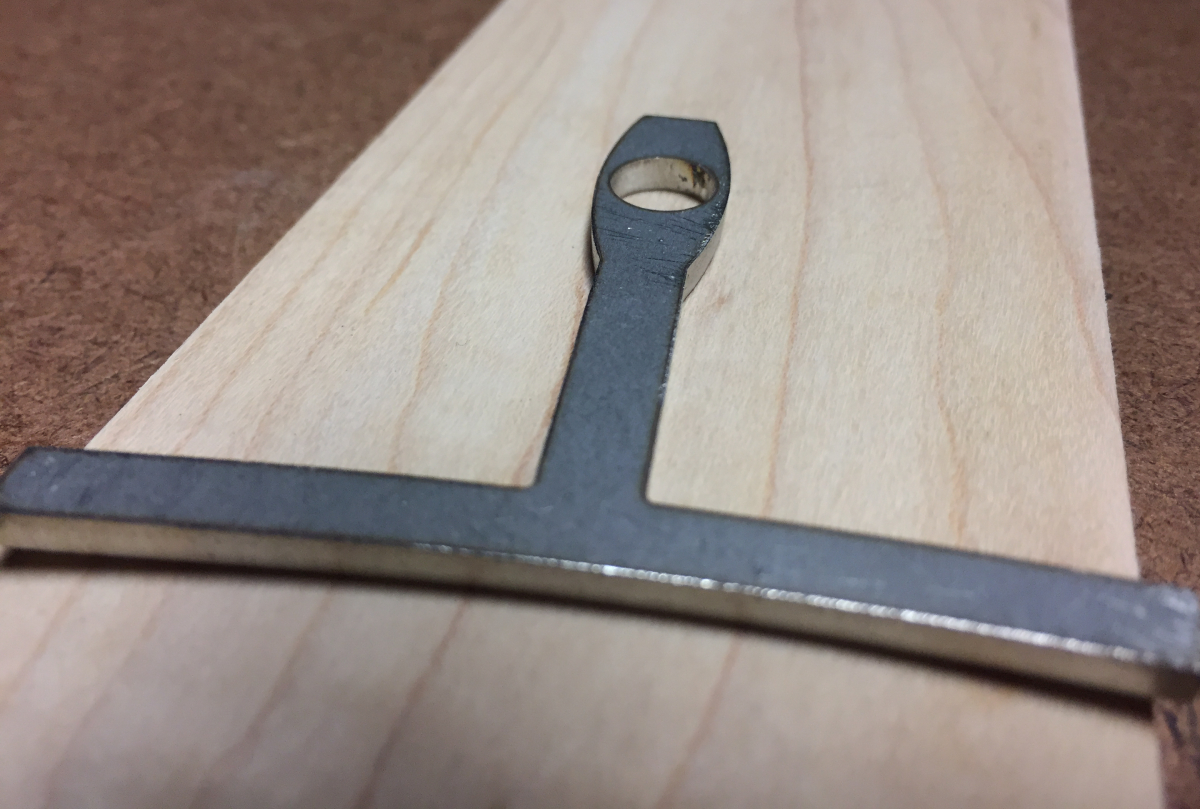

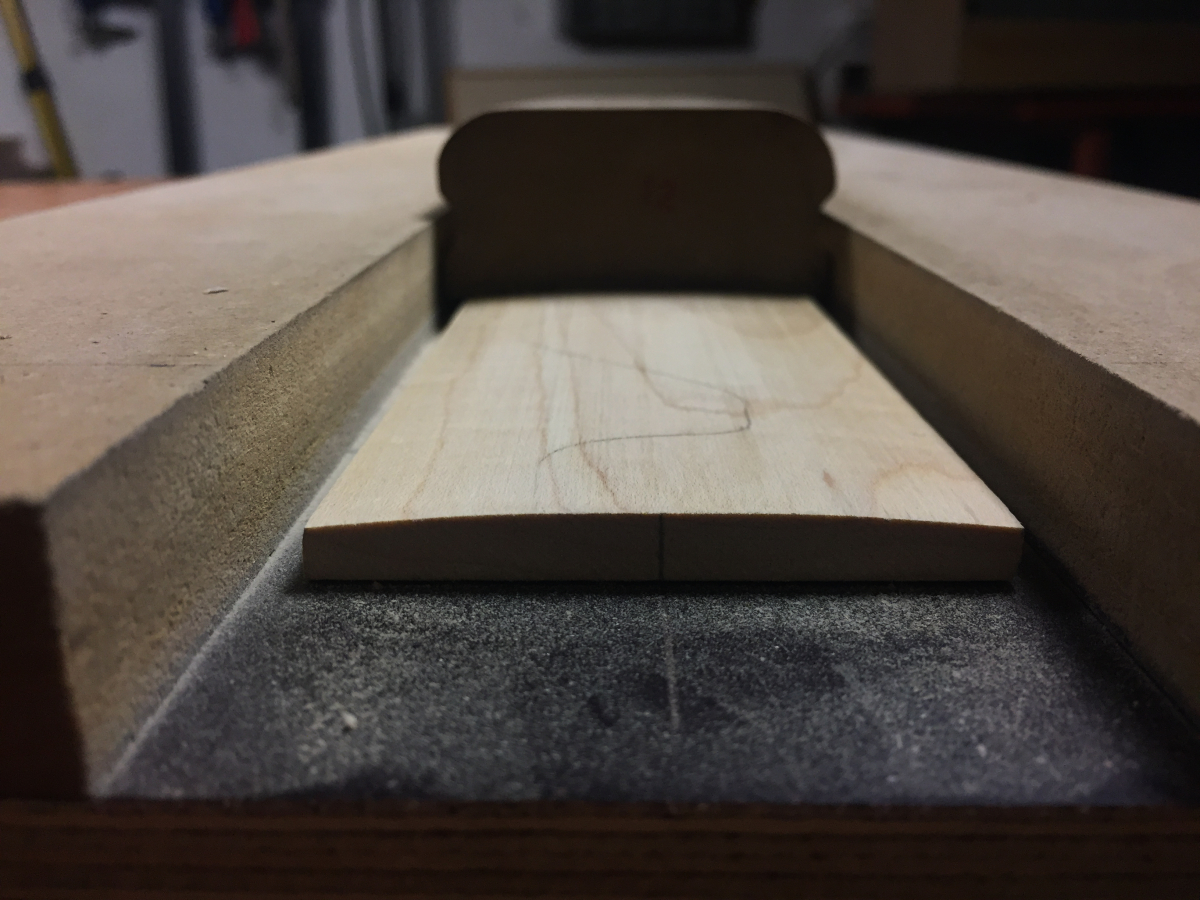

Hoy he estado trabajando sobre los diapasones. He hecho varios de arce de una pieza muy bonita que tenía en el taller y mañana me pondré con los de ébano. Para darle la curvatura he usado un jig con unos railes sobre los que se apoya la base de la fresadora. Este método es bastante rápido y preciso, aunque no quita de una buena tarea de lija para llevarlo a su forma definitiva y que quede bien pulidito. Para esta última tarea he cogido una tabla que tenía por el taller y le he atornillado dos guías de DM para que el taco de radiar vaya bien centrado y no coma más de un lado que de otro. Tengo que decir, que al ir el taco entre dos guías sin apenas holgura, el resultado es muy preciso, pero también muy lento y tedioso porque al tener el taco tan poca libertad, más que lijar pule y come muy poco aun poniéndole una lija de 120 de grano, pero nadie dijo que fuera fácil, al final lo que cuenta es el resultado y creo que es bastante bueno. La veta del arce muy chula, va a salir un muy buen diapasón. Aquí os dejo algunas fotos:


Scorpionscar
Subir
1
jdearriba
#9 por jdearriba el 26/10/2017
Ya seguía los avances por FB, pero estaremos atentos también por aquí... buen trabajo :ok:
Subir
Visceral_Hate
#10 por Visceral_Hate el 26/10/2017
Otro que se une!
Subir
Scorpionscar
#11 por Scorpionscar el 26/10/2017

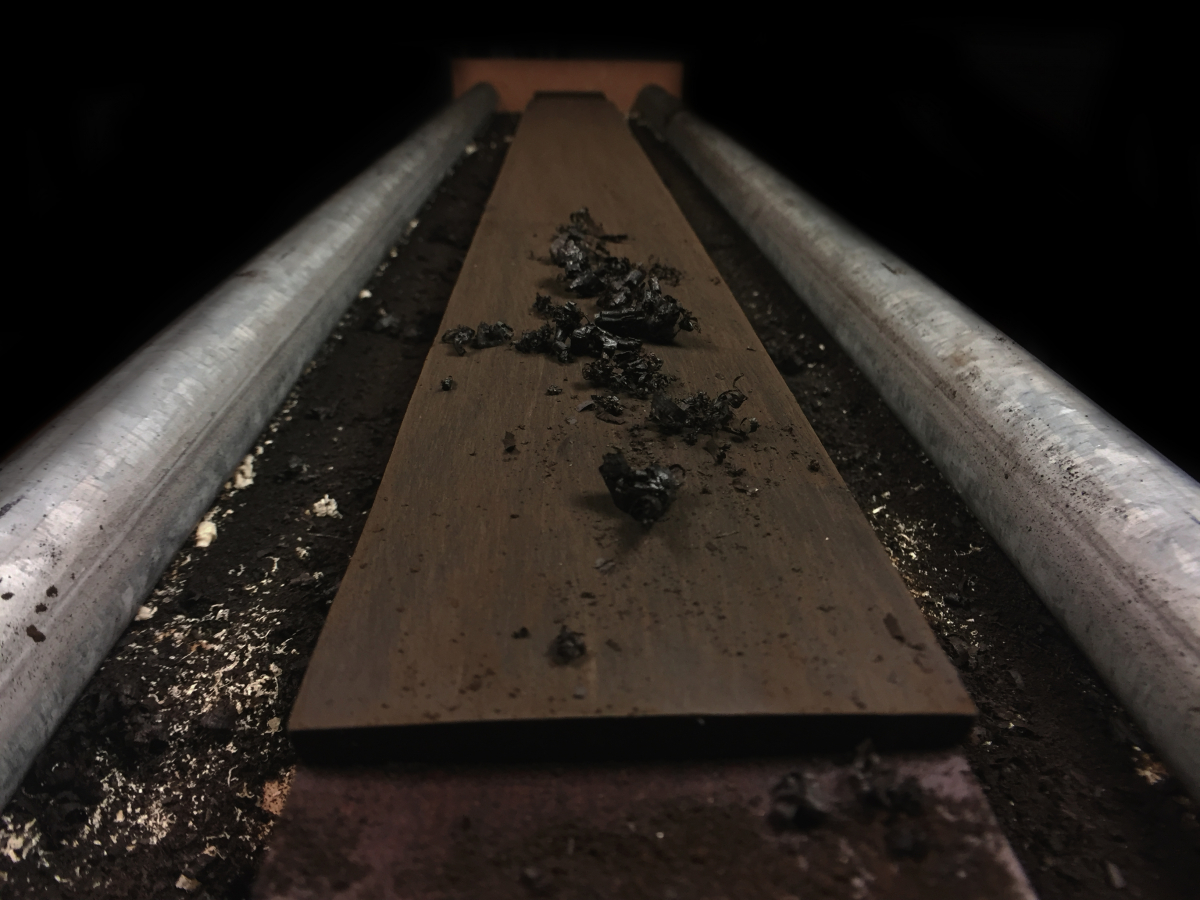

Gracias por seguirme y bienvenidosj jdearriba y StringsAndPucks. Hoy me he dedicado a trabajar sobre los tres diapasones de ébano y el de arce. Os dejo unas fotos del jig que utilizo para darles la curvatura. La otra es una foto artística que he tomado entre lija y lija porque, despues de radiar los diapasones de ébano, les paso la cuchilla para igual y me gustaron las virutas que salían.


Scorpionscar
Subir
Scorpionscar
#12 por Scorpionscar el 28/10/2017
Muchas gracias Machacanotas. Hoy no tengo ningún avance ya que me disponía a ranurar los diapasones y me he encontrado con varios problemas. Uno de ellos es que uno de los diapasones de ébano tiene una grieta en un lateral y he tenido que desecharlo. El otro problema es que uso un jig que hice para ranurar mediante unos rodamientos y una sierra japonesa, va bien con casi cualquier tipo de madera, pero con el ébano se encasquilla, es una madera muy dura y hay que hacer una fuerza tremenda. No sé si a alguien más le habrá pasado algo similar y como lo ha solucionado...

Scorpionscar
Subir
