¡Construcción paso a paso de cuatro hardrockeras!

Scorpionscar
#25 por Scorpionscar el 04/11/2017
Seguro que te quedará muy bien Jeik. Vamos avanzando, ya tengo listas las plantillas y las he pasado a la madera definitiva, en este caso cedro y aliso, y están los cuerpos listos para cortar con la sierra de banda, pero eso lo dejaremos para otro momento que tampoco hay que abusar teniendo en cuenta que es fin de semana, por cierto, feliz fin de semana para todos y keep on rockin'.


Scorpionscar
Subir
1
Scorpionscar
#26 por Scorpionscar el 07/11/2017

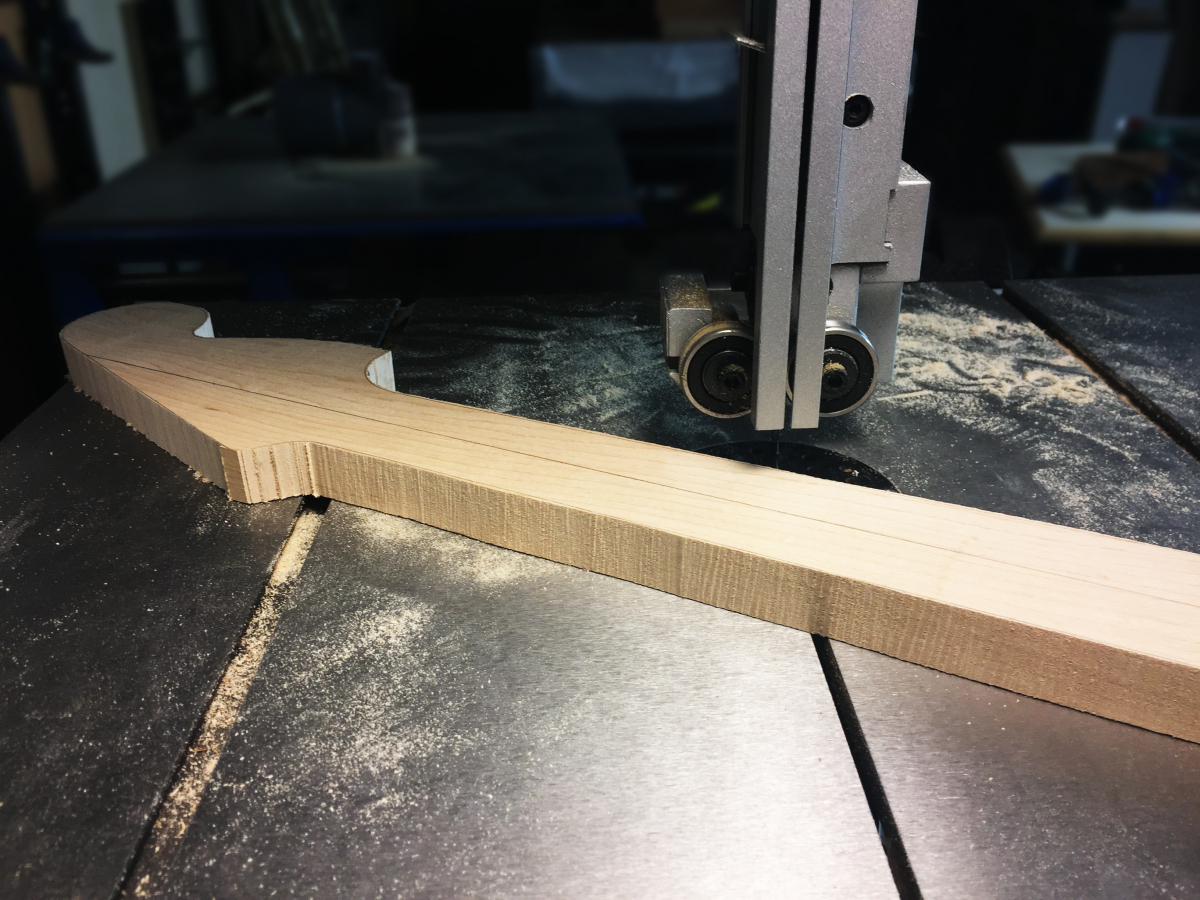

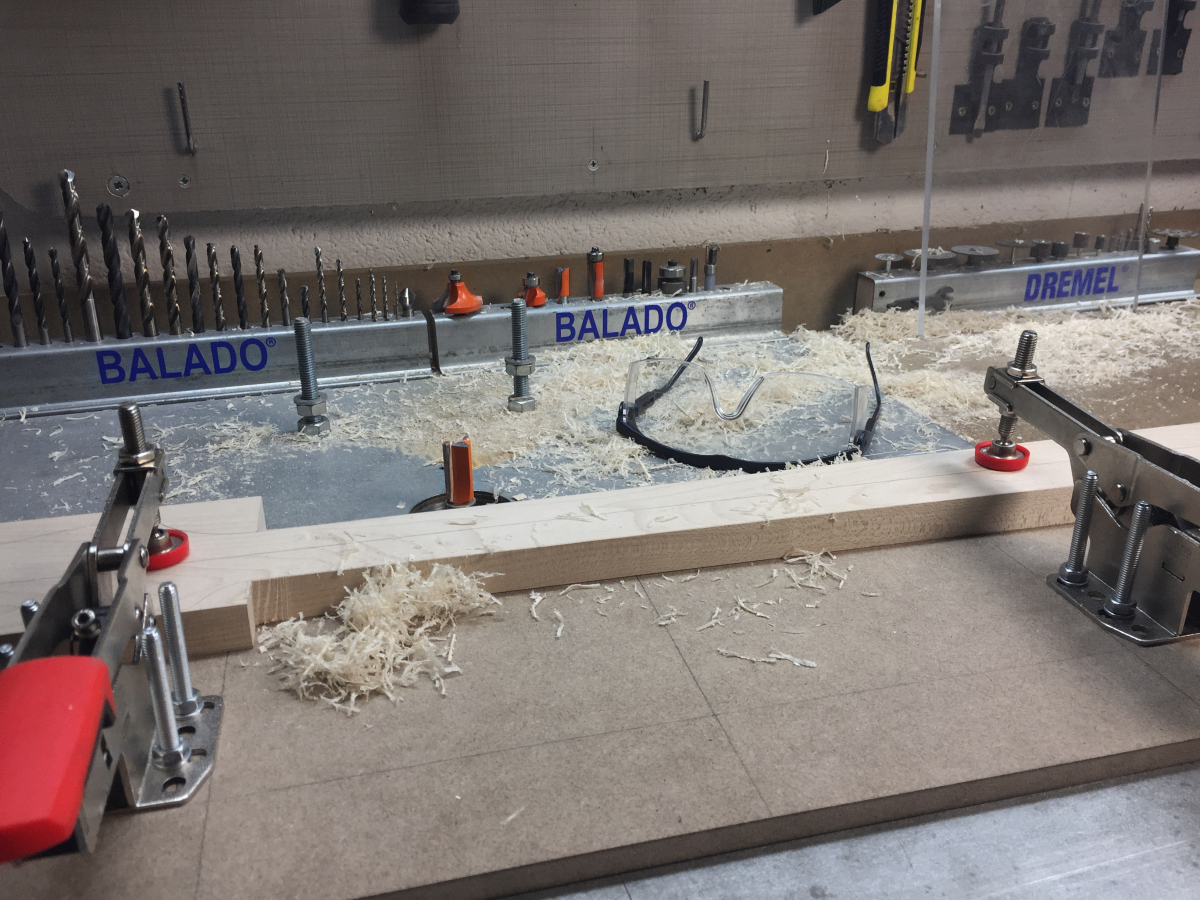

Hoy he terminado de hacer las plantillas en DM con mucha paciencia y las he pegado con cinta de doble cara sobre el arce y he marcado el contorno para posteriormente cortar con la sierra de banda. Una vez hecho esto he fresado los mástiles para llevarlos a su forma definitiva. Mañana marcaré los taladros de las clavijas y haré el canal para el alma de estos dos modelos de Strato, uno con pala normal y la otra grande. Las otras dos guitarras ya tienen el canal del alma, pero están a expensas de que los corte con la sierra de banda. En estos días cuanto con poder hacerlo. Os muestro unas fotillas de como van cogiendo forma estos mástiles.


Scorpionscar
Subir
Scorpionscar
#27 por Scorpionscar el 08/11/2017

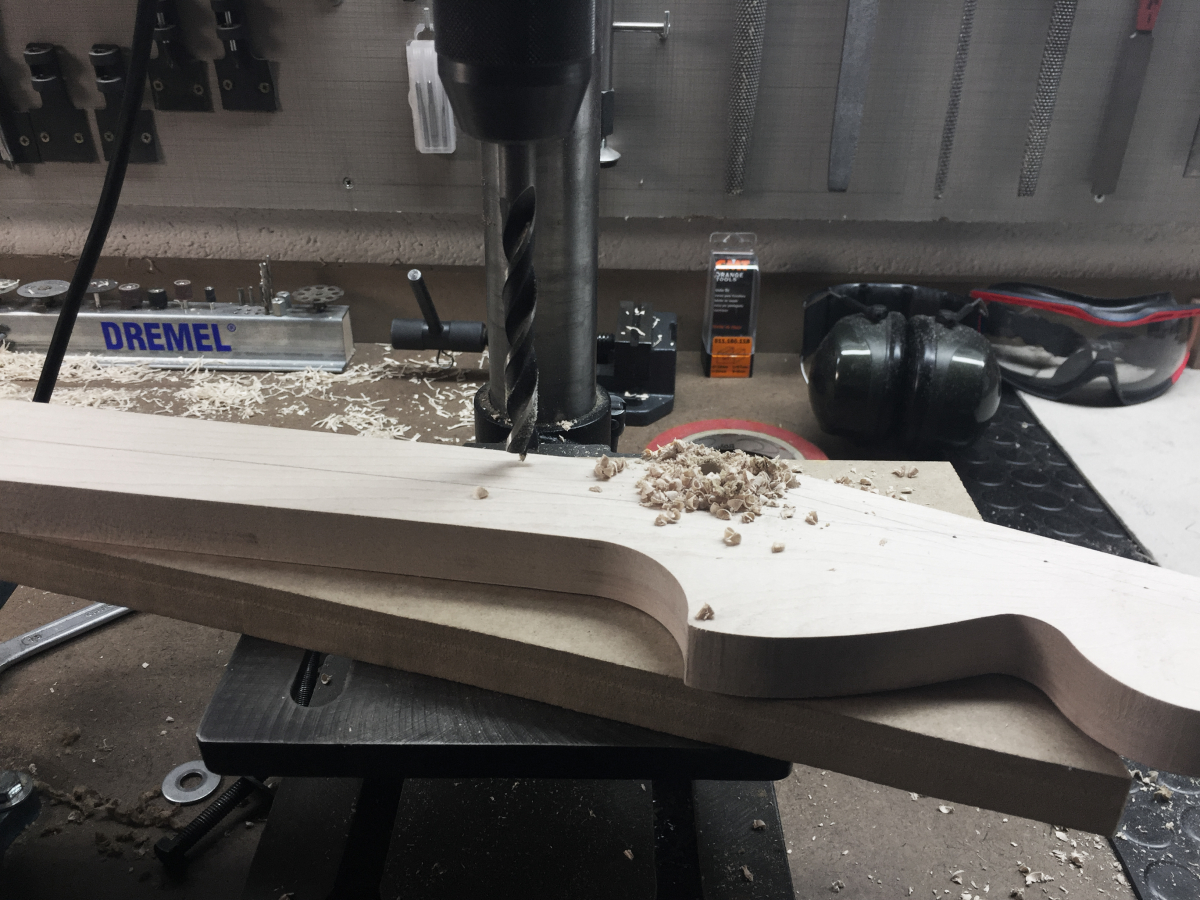

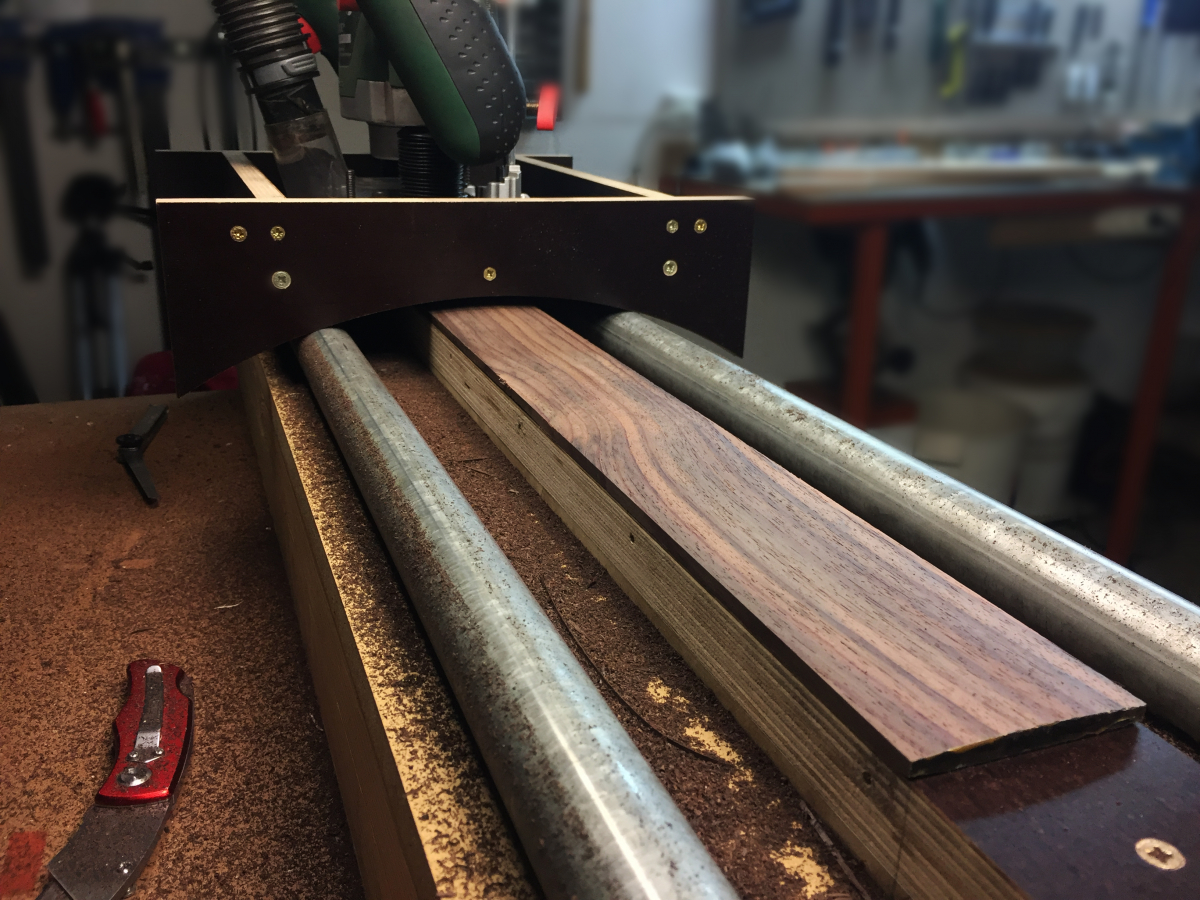

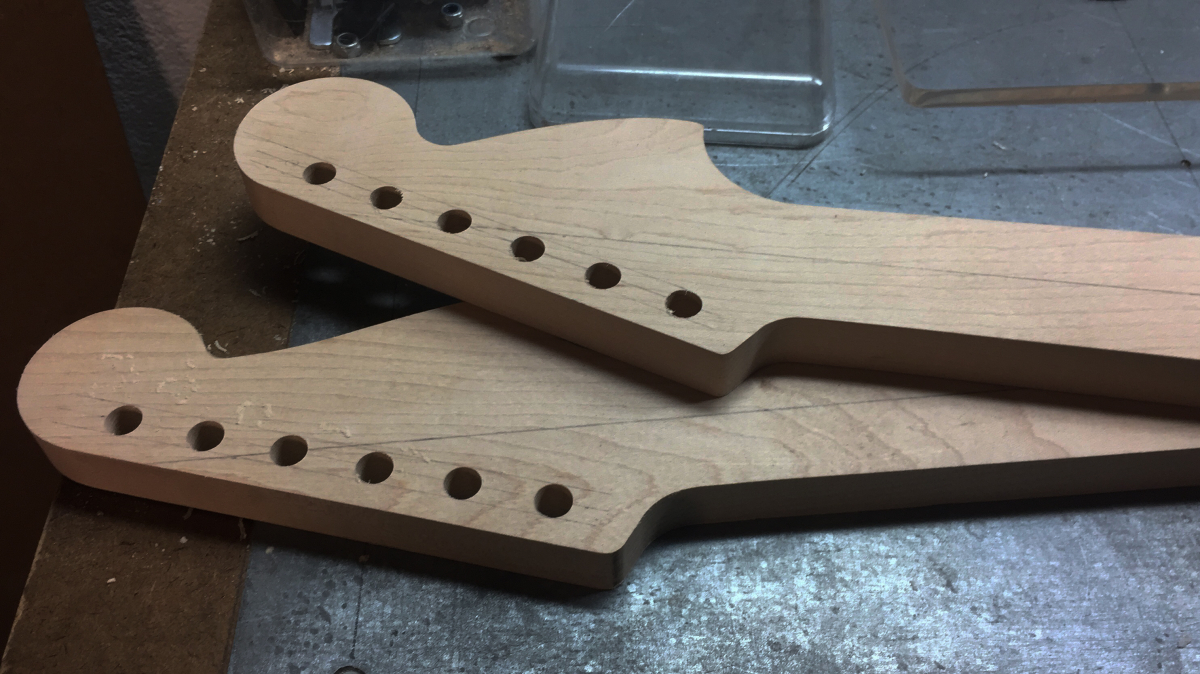

Los mástiles de las Strato están casi listas, o por lo menos queda lo que a mi más me gusta que es el diapasón y tallar el mástil. He realizado los taladros y también he estado radiando otro diapasón para la Strato que lleva la pala grande. En principio era de ébano, pero debido al problema que me surgió, he decidido ponérselo de palo santo, preciosa pieza que me han enviado de Madinter. Mañana le pondré los inlays y realizaré los canales para el alma y el fin de semana a cortar cuerpos. Esto va cogiendo forma.

Si alguien sabe alguna técnica para calcular la profundidad de las ranuras de los trastes, le estaría muy agradecido ya que no quiero pasarme para no tener que andar rellenando luego, porque no me gusta mucho que quede una ranura demasiado grande.


Scorpionscar
Subir
Jeik Bedoya
#28 por Jeik Bedoya el 08/11/2017
wow que belleza de trabajo ya tiene mucha forma todo esto, me encanta esto....., ya estoy empezando a organizar partes que me hacen falta y tomar medidas para así poder realizar mi primer proyecto
Subir
Scorpionscar
#29 por Scorpionscar el 09/11/2017
Gracias Jeik, me alegro que te guste, y mucho ánimo con tu proyecto, aquí estamos para ser ayudados y también para ayudar. Compartir conocimiento siempre, una de las grandes cosas de Internet.

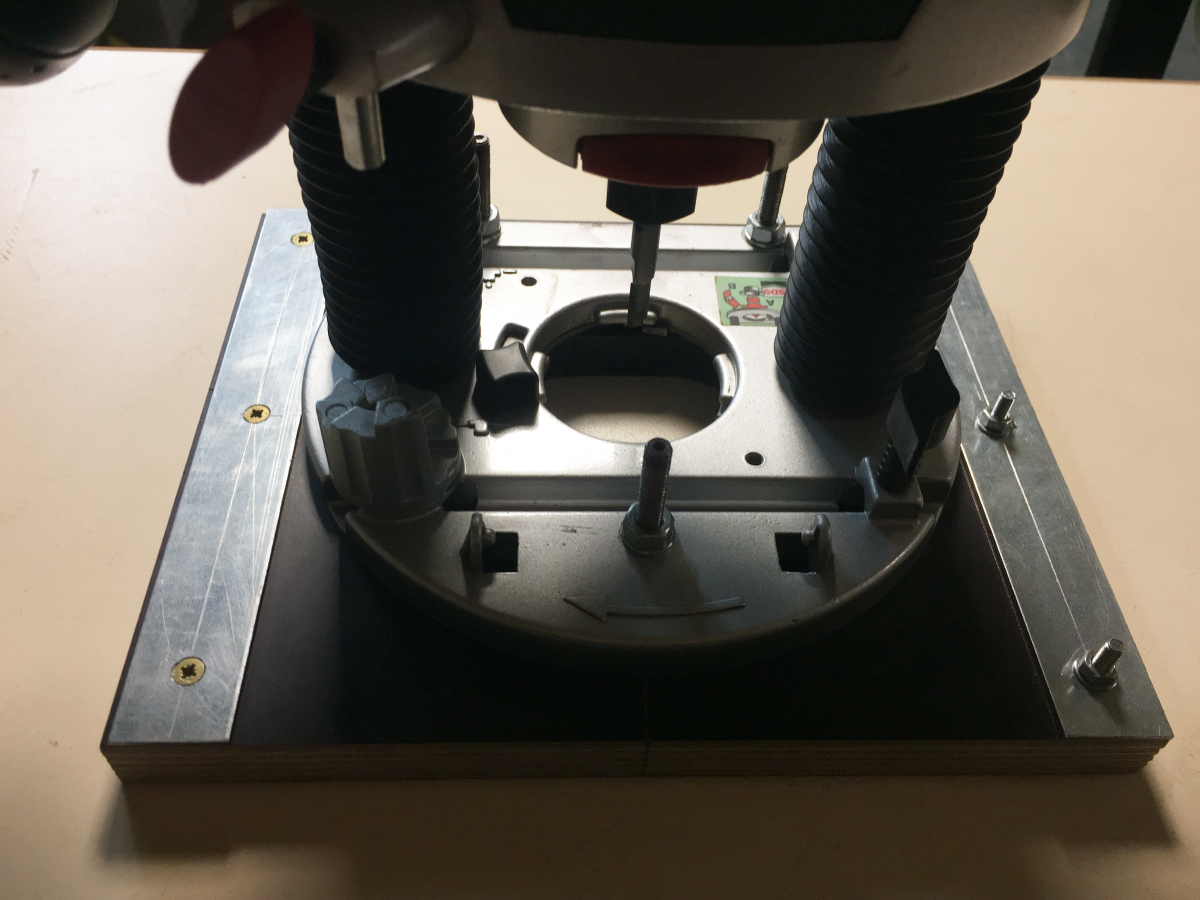

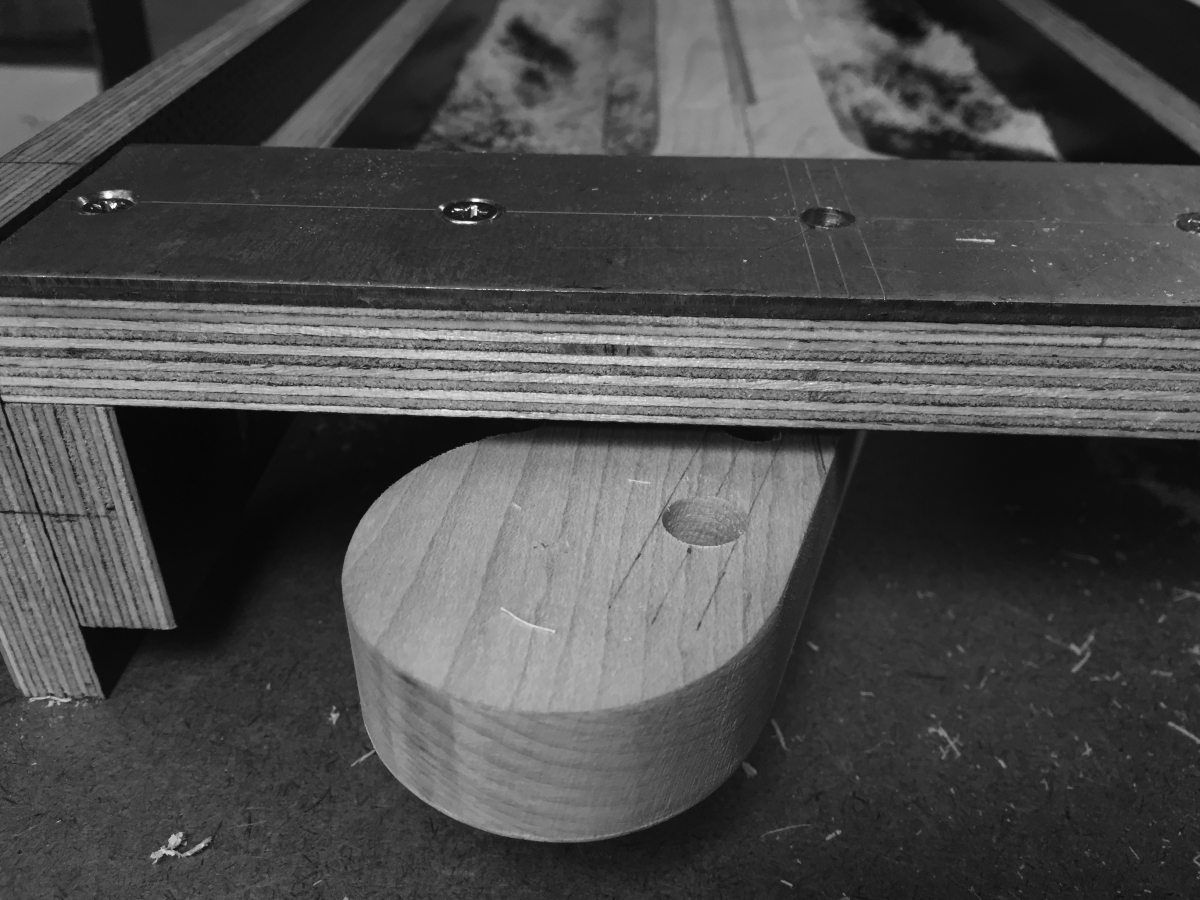

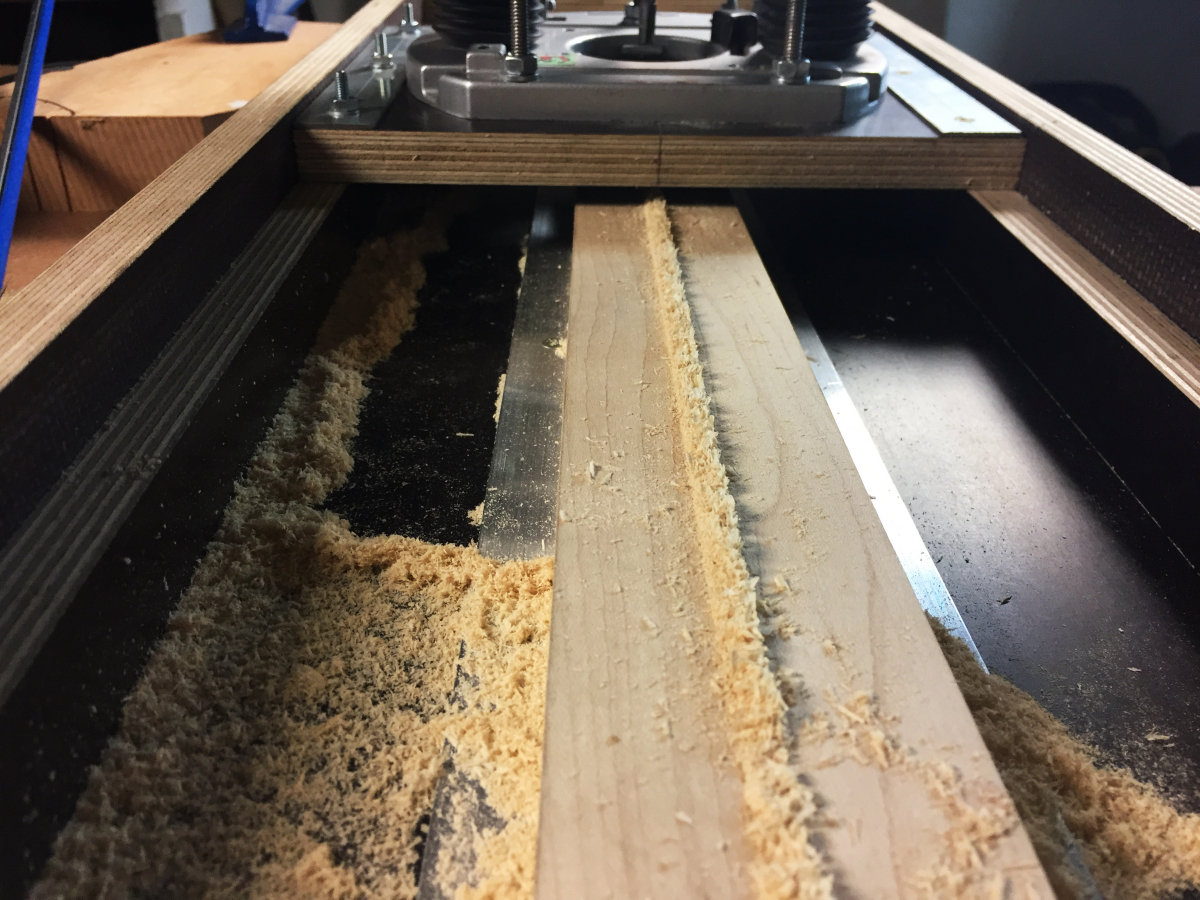

Hoy he realizado los canales del alma de las Strato. Voy a usar las almas de perfil bajo que son de color azul y consisten en una rosca, y una pletina que suman una profundidad de 9 mm. Estas almas tienen un problema y es que al hacer el canal con fresa de 6 mm no entrar, debido a que al ir las dos piezas con sodadura, a bien hecha que esté, siempre tiene como 6 décimas a mayores, con lo que tuve que modificar mi jig y meterle a la base de la fresadora dos pletinas de calibración y por debajo de la base, los taladros van escopledos para permitir justamente este movimiento unas décimas a la izquierda, y luego a la derecha para conseguir ensanchar el canal esas décimas de más. Laborioso, son más sencillas las que llevan dos varillas roscadas y piezas de bronce ya que solo hay que pasar la fresa a la profundidad adecuada y listo. Os pongo unas fotos de lo que os comento:


Scorpionscar
Subir
Jeik Bedoya
#30 por Jeik Bedoya el 09/11/2017
Estoy usando la herramienta que me pasaste de la pagina pero he encontrado un pequeño dilema, que debo usar (la coma, o el punto?) ya que he visto y en ambas me cambia la medida cual es la indicada?
Subir
Scorpionscar
#31 por Scorpionscar el 10/11/2017
No comprendo qué quieres decir Jeik.

Scorpionscar
Subir
Jeik Bedoya
#32 por Jeik Bedoya el 10/11/2017
a esto me refiero
Archivos adjuntos:
BBCode:
Subir
Jeik Bedoya
#33 por Jeik Bedoya el 10/11/2017
escala escrita 25,5, la primera imagen lleva punto
Archivos adjuntos:
BBCode:
Subir
Scorpionscar
#34 por Scorpionscar el 10/11/2017
Imagino que el punto será lo correcto

Scorpionscar
Subir
Jeik Bedoya
#35 por Jeik Bedoya el 10/11/2017
esa es mi gran duda
Subir
Scorpionscar
#36 por Scorpionscar el 11/11/2017
Usa el punto, creo que es lo correcto, generalmente con los números se usa punto, y en algún sitio de esa herramienta me ha parecido verlo. Tu dale al punto Jeik.

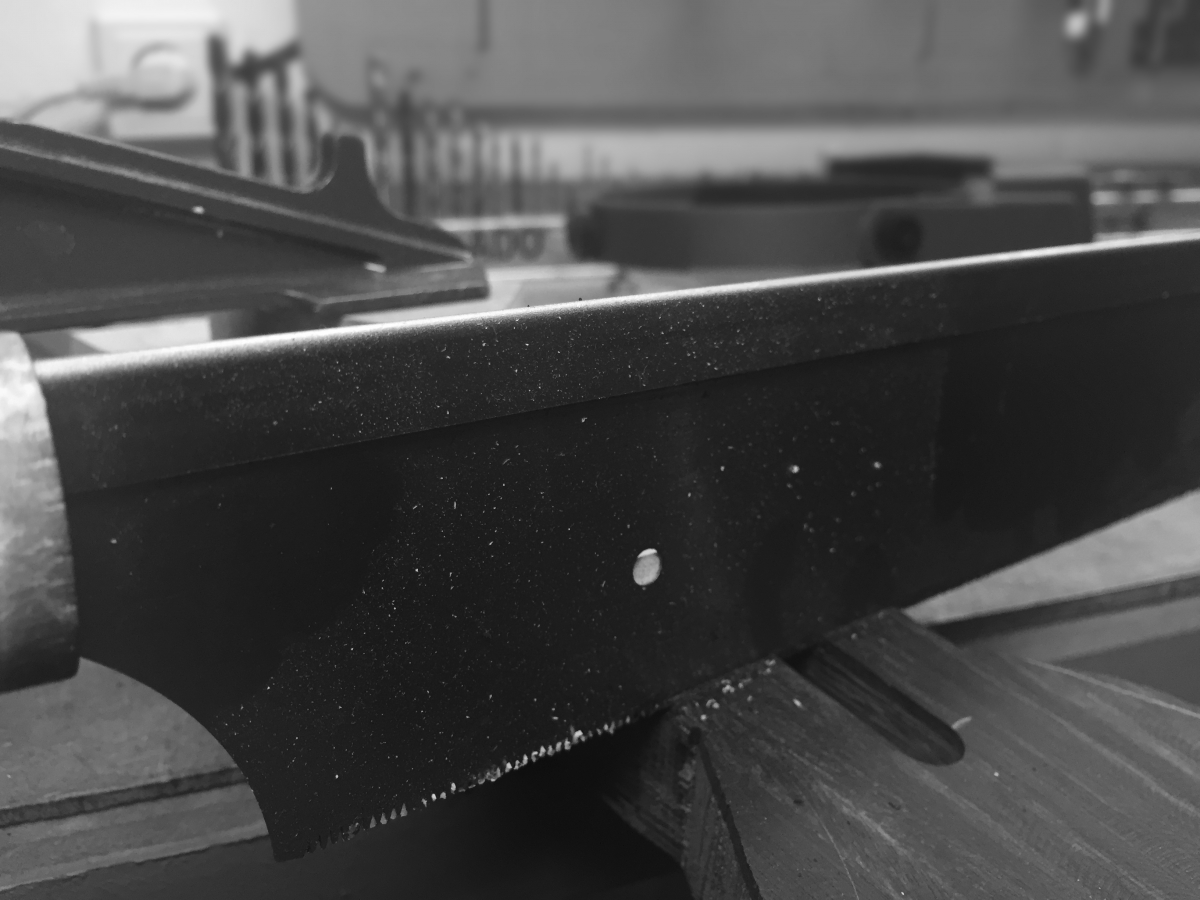

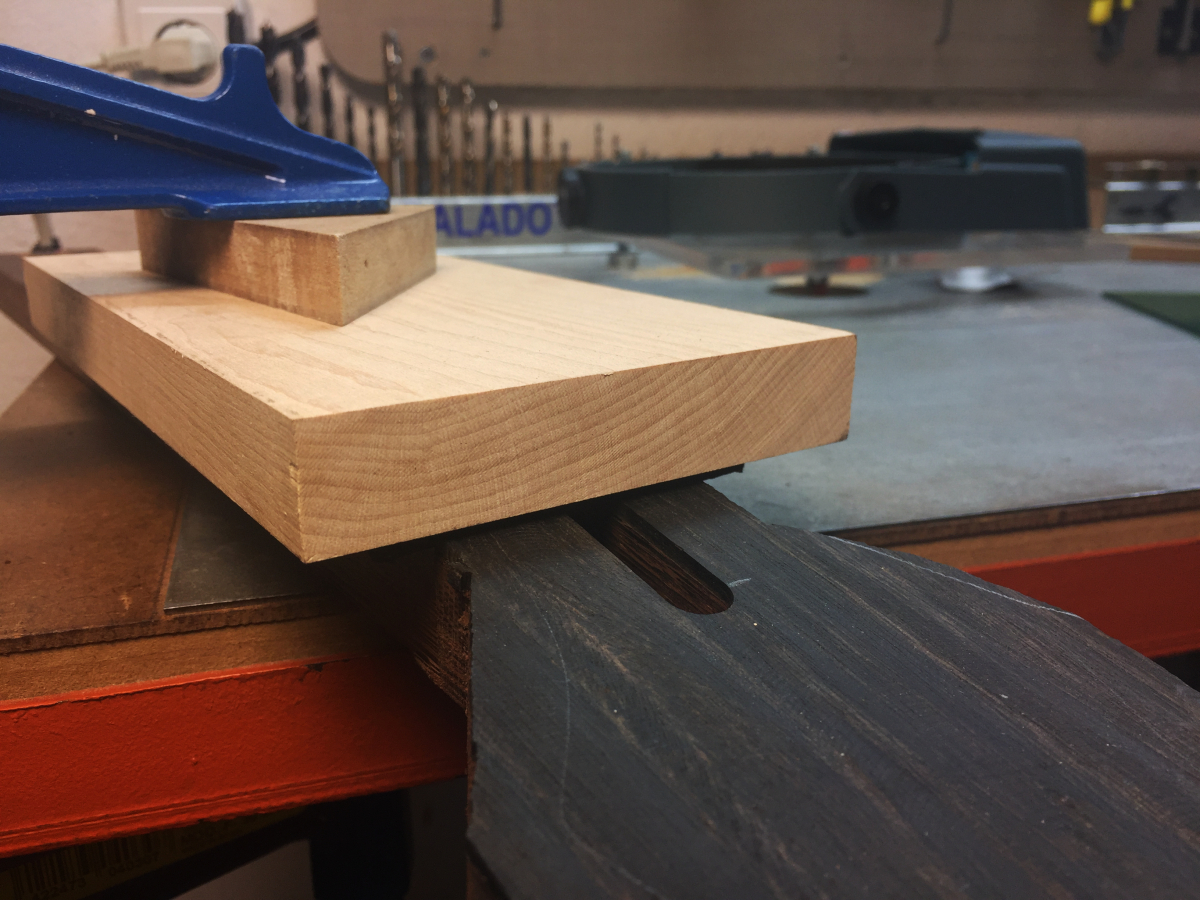

Hoy he tenido algún problemilla con la sierra de banda cortando los cuerpos que se me salía la hoja y finalmente se me rompió. La puse de 6 mm y a pesar de que te da mucho márgen para las curvas, no asienta muy bien sobre los rodamientos y se me salía, pero bueno, nada que no tenga solución. Como bien decía el abuelo, lo importante es eso, levantarse, sacudirse los pantalones y pa lante otra vez. Pues aquí os dejo unas fotos de los cuerpos que he estado cortando, mañana los fresaré, y a lo largo de la semana me pondré con los huecos de la electrónica. También he cortado la veneer de ébano de uno de los mástiles. Para ello he uscado un taco de madera para colocar la hoja de la sierra japonesa y que actuara de guía. El corte ha quedado perfecto. Os comento, para quien no lo sepa, que a mi también me dió mis problemilas, el ébano es más duro que un cuero y no corta fácilmente ya que la hoja de la sierra japonesa al ser tan finita, se traba y ni pa lante ni pa tras, pasando los dientes por una vela, se soluciona el problema:


Scorpionscar
Subir
