¡Construcción paso a paso de cuatro hardrockeras!

Scorpionscar
#121 por Scorpionscar el 25/03/2018
iose escribió:
Hay unas lijas que llaman "no load" que no se embotan con el polvo producido, que quizás sea lo que te ocurre

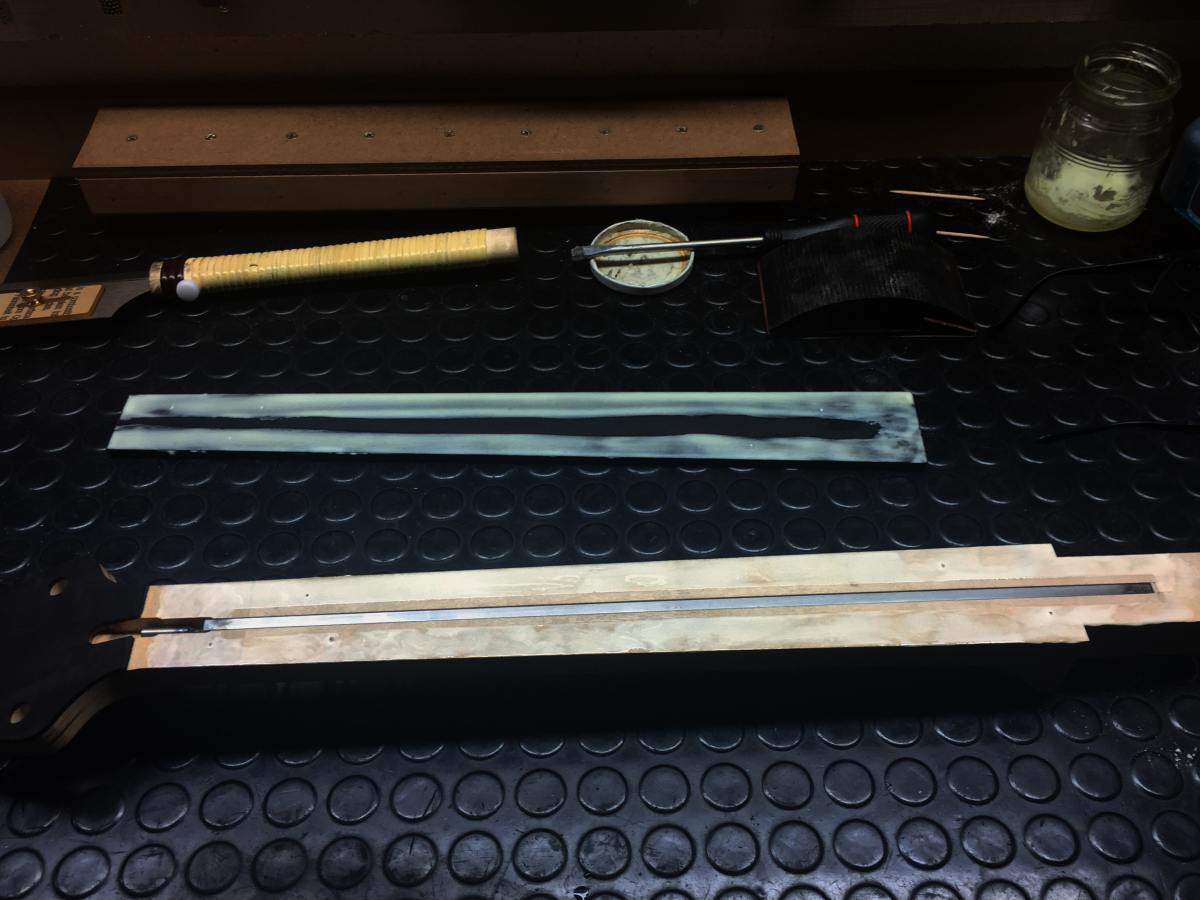

No, no es eso, siempre tienden a tupirse algo, pero les paso el aspirador, el problema es que al lijar con un jig que lleva unas carrileras sobre las que va el taco radiado esto es lo que ocurre, es inevitable, por eso quito lo mayor con el taco radiado y luego para corregir cualquier desviación uso el jig para que el radiado vaya perfectamente simétrico.

prophesy escribió:
Lo sé,cómo se suele decir “la paciencia es la base de la ciencia” te comprendo perfectamente,llevo construidas ya unas 10 guitarras y voy aprendiendo a tener cada vez más paciencia y las cosas salen cada vez mejor.


A veces nos puede el ansia, y hay que aprender a contener ese impulso.

Jeik Bedoya escribió:
Claro y muy pronto estaré empezando a realizar algún proyecto solo me faltan ultimar detalles


Pues mucho ánimo Jeik, te ayudaremose en lo que humildemente podamos.

Scorpionscar
Subir
1
Scorpionscar
#122 por Scorpionscar el 27/03/2018

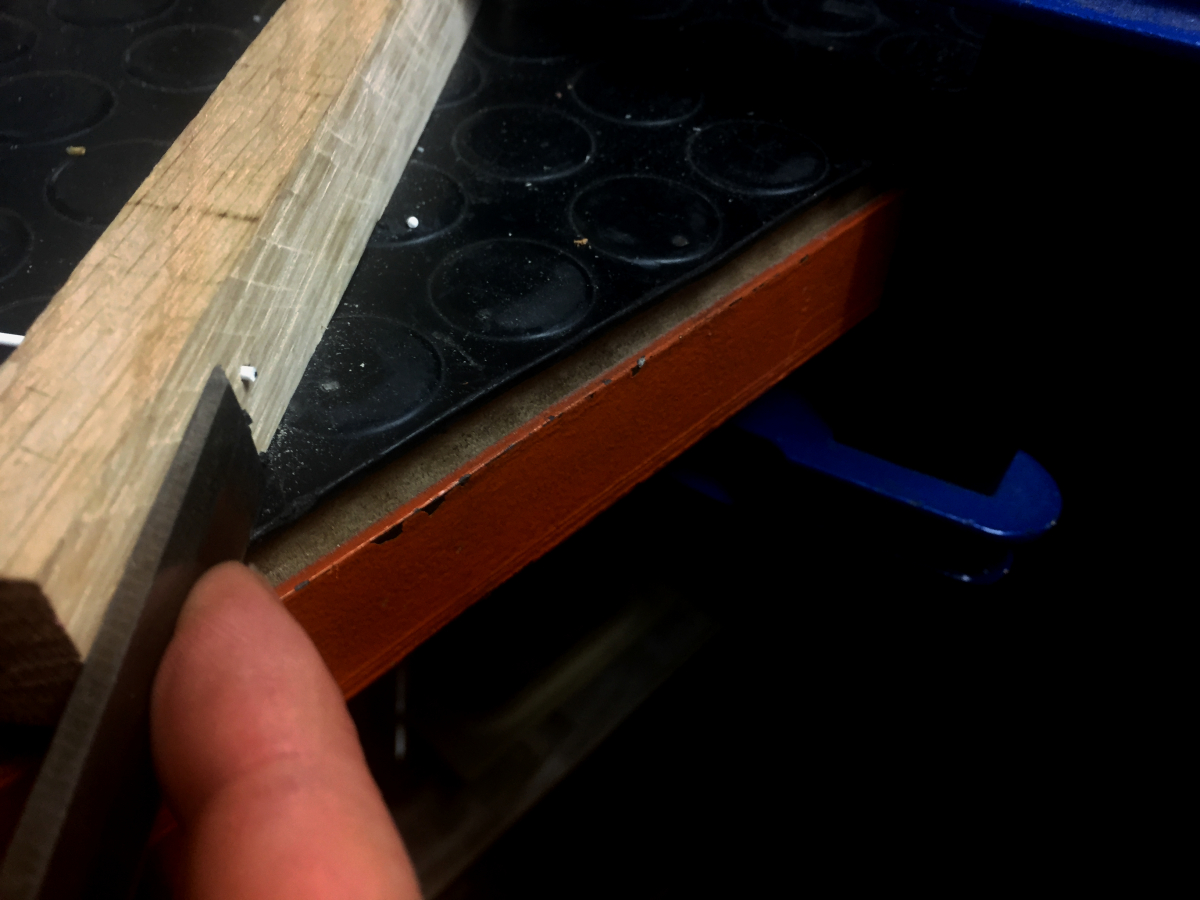

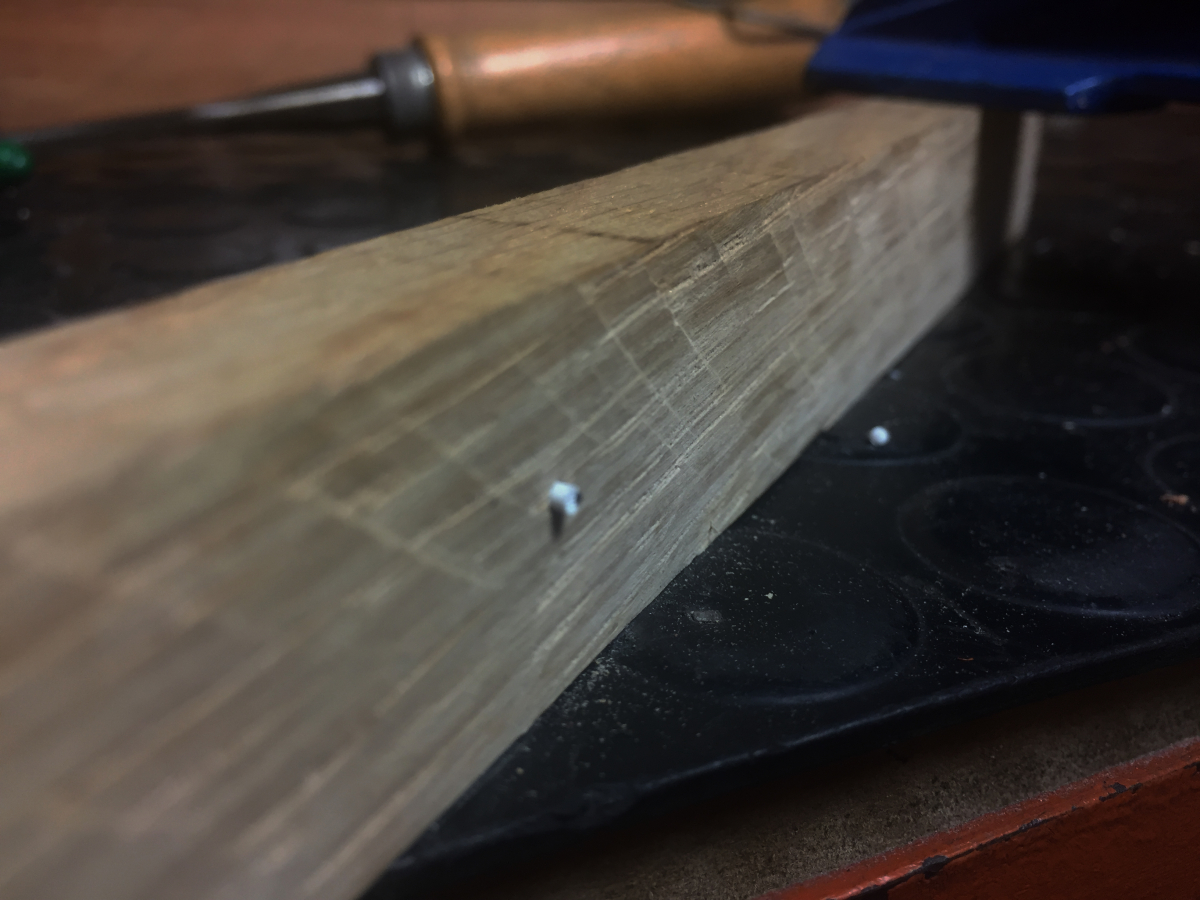

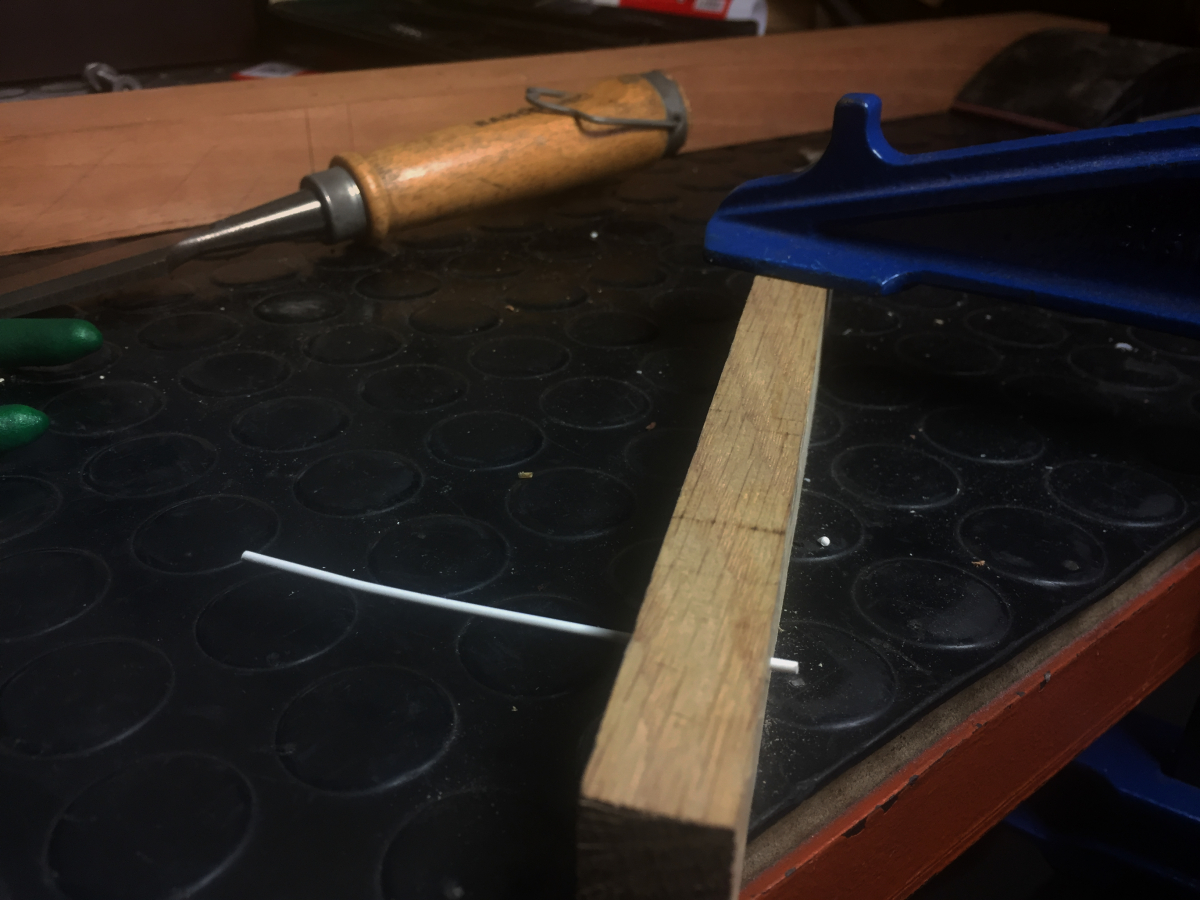

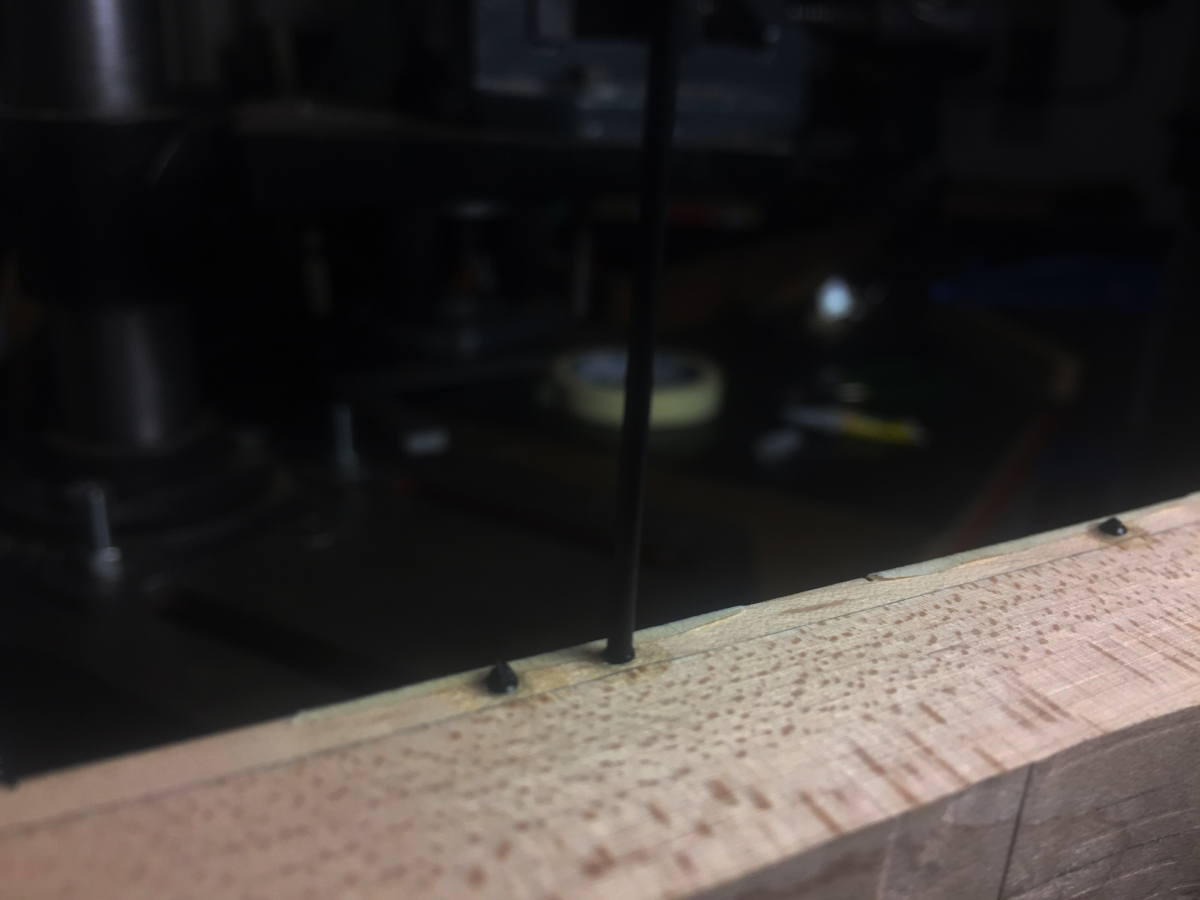

Hoy he estado haciendo los marcadores laterales de los mástiles. Para ello utilizo unos cilindros de plástico que venden en tiendas online para luthieres y en este caso son de 1,58 mm de diámetro. Yo uso una broca de 1.60 ya de si se usa de 1.58 también (que las hay y las tengo) no hay manera de que luego entre el marcador. Para hacer los taladritos he fabricado una plantilla de metacrilato con las escalas más usadas. La pego con cinta de doble cara al mástil y coloco éste en la mordaza del taladro de columna, con un pequeño nivel, lo mantengo siempre en la posición horizontal correcta. Con este método es muy fácil que los taladros queden bien centraditos y posicionados, ya que de otro modo, no es tarea sencilla aún estando bien marcados ya que la broca siempre tiende a deslizarse algo y lo bonito justamente de estos marcadores es que vayan todos perfectamente alineados. Una vez hechos todos los taladros, retiro la plantilla y comienzo a pegarlos. Para ello echo una gotita de loctite en el taladro y inserto la barrita de plástico y dejo unos segundos que se seque, posteriormente lo corte con unos pequeños alicates de electrónica. Al cortar con el alicate, se produce el aplastamiento del extremo de la barrita de plástico, esto impide que entre en el agujero siguiente para solucionar esto, una vez que corto con los alicates, me he fabricado un pequeño útil muy simple que consite en un trocito de mader al que le he realizado un taladro de 1.6 mm y le doy un par de pasadas para agrandarlo unas décimas y permita que el plástico pase a través de él. Luego con ayuda del formón, corte el extremo quedando el corte perfectamente limpio para que entre con facilidad en el siguiente agujero. Realizo la operación hasta completar todos, y dejo que se seque durante unos quince minutos y finalmente paso un taco con lija de 120. El resultado es muy bueno ya que como digo, lo bonito de esta tarea es que queden perfectamente alineados y bien centrados en cada traste. Os dejo unas fotillas:


Scorpionscar
Subir
1
Scorpionscar
#123 por Scorpionscar el 28/03/2018

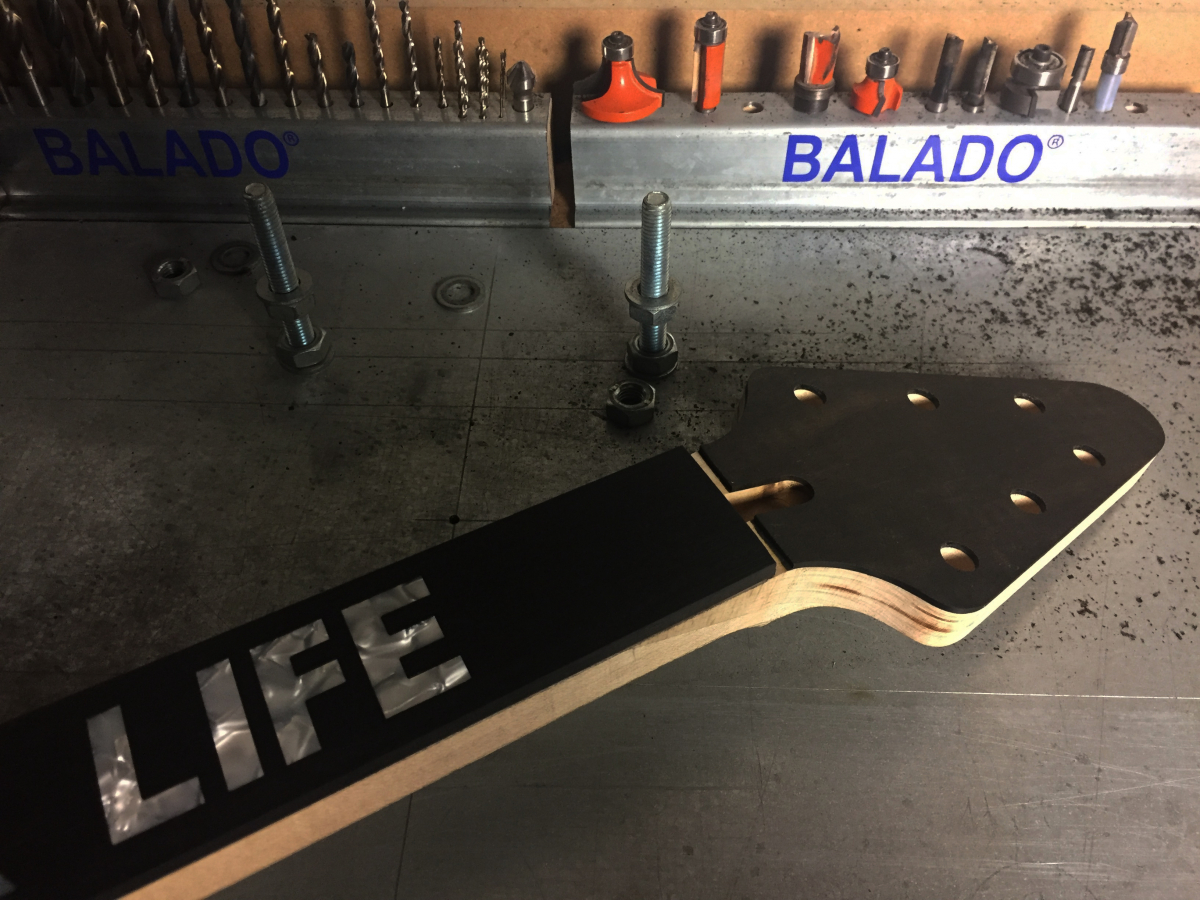

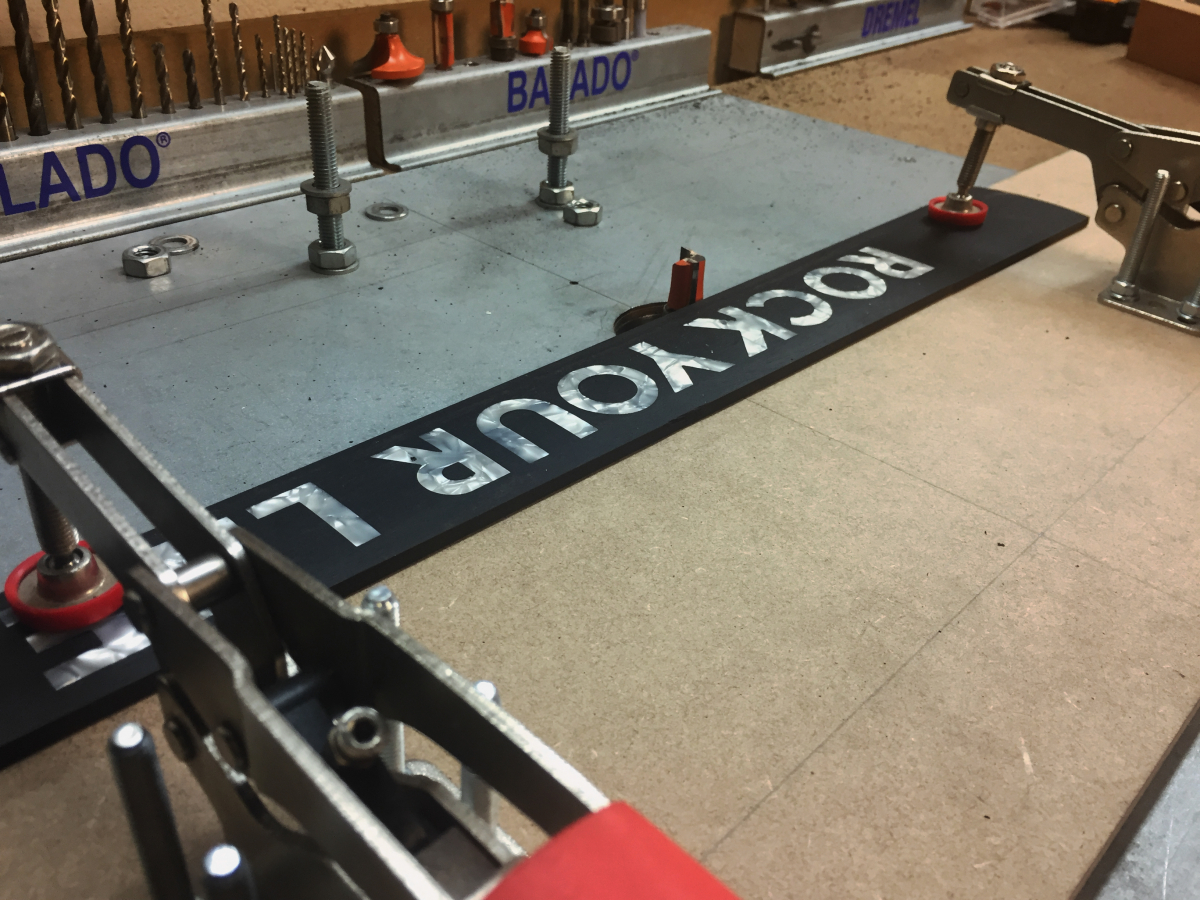

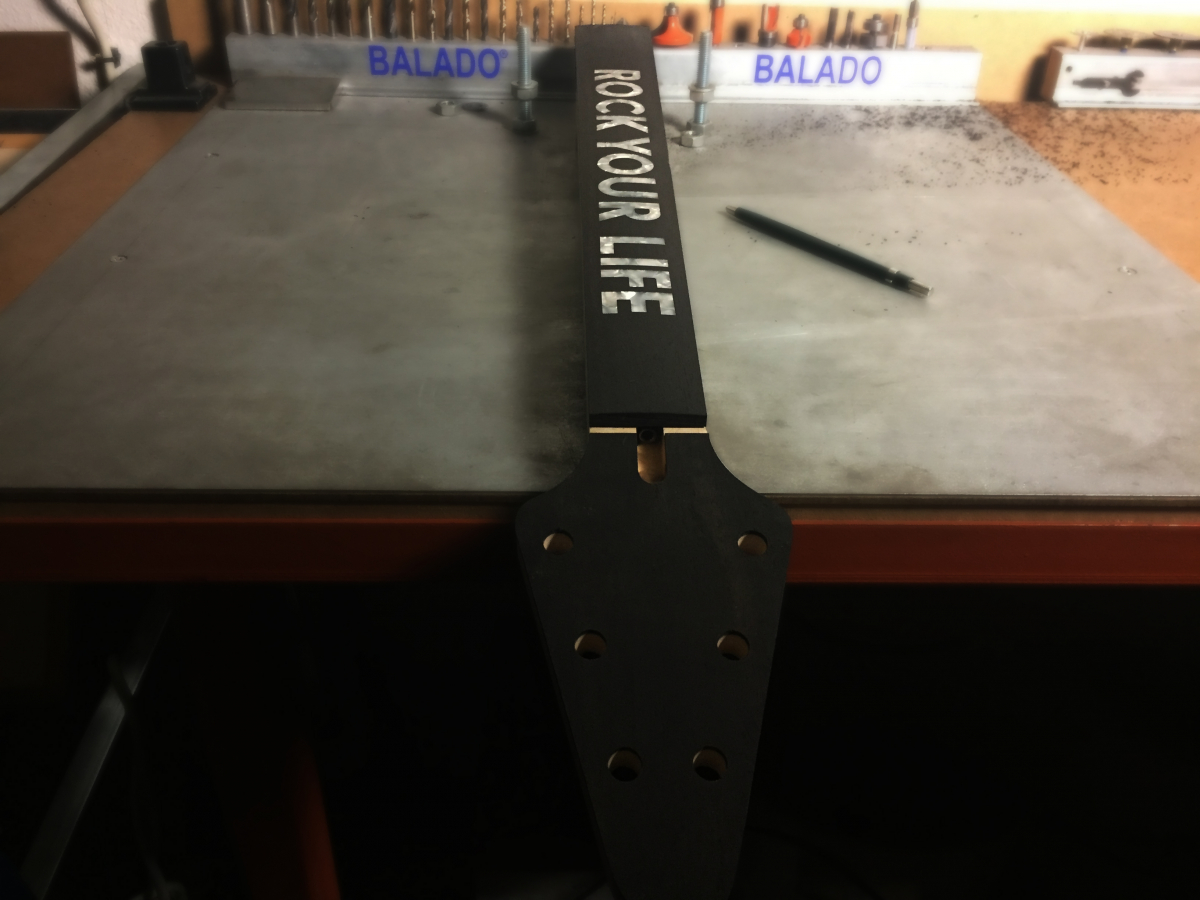

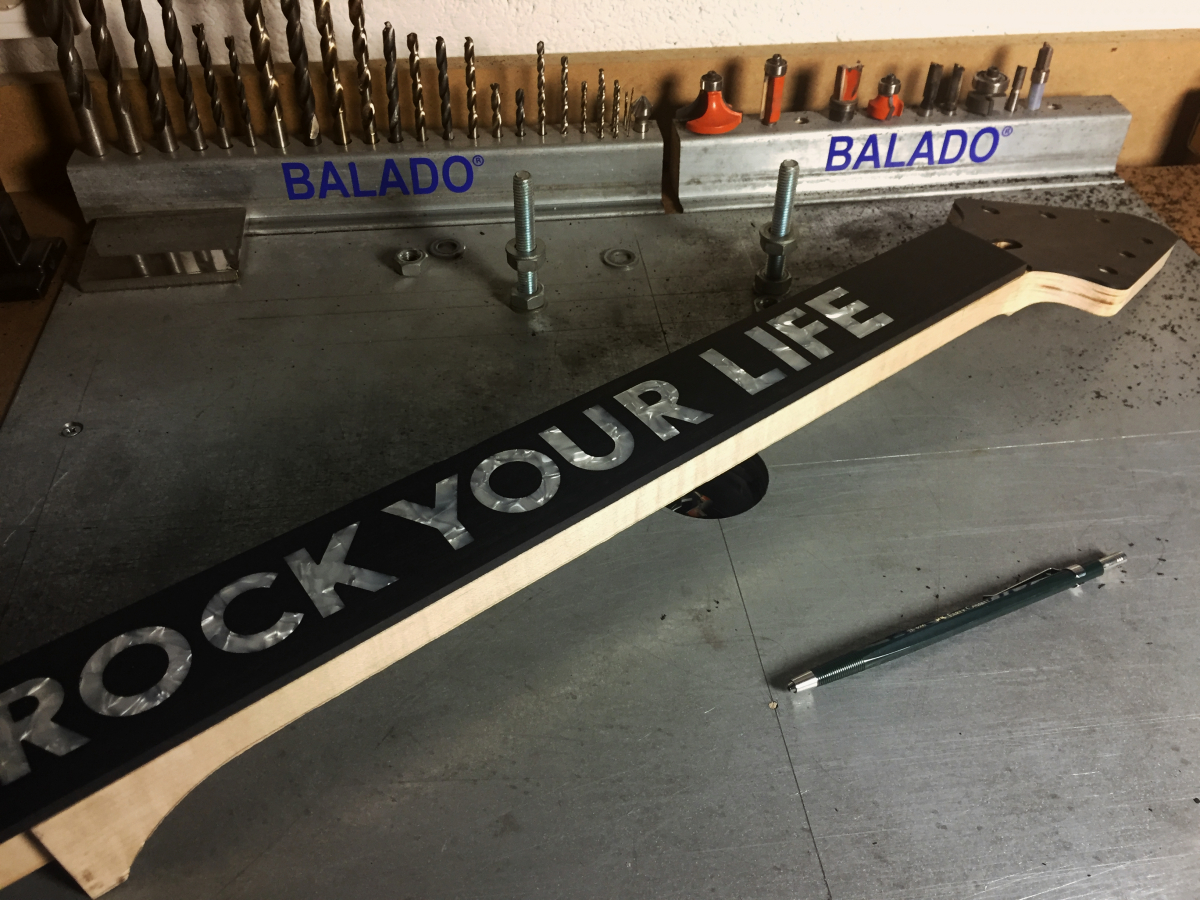

Hoy he estado trabajando en el diapasón de la Flying-V para prepararla para encolar. He pegado el diapasón al mástil con cinta de doble cara y me he asegurado de que quedara bien posicionado justo por la línea de simetría. Una vez marcado lo he cortado con la sierra de banda y con ayuda de un útil que me he fabricado es muy sencillo sujetarlo por la línea y pasarlo por la fresadora de forma segura y efectiva.

Tengo que decir que el ébano es muy bonito y muy duro, pero frágil como el cristal, y al realizar dicha operación me astilló una pequeña zonita de aprosimadamente 15 mm de larga y afortunadamente de tan solo unas decímas sobre la superficie útil del diapasón. No supone un problema porque le daré un poquito de pasta hecha con epoxy y polvillo de ébano. Una vez que coloque los marcadores de posición laterales y le pase la garlopa con lija de 120 quedará perfectamente corregido el problema. Como veis, en este caso he tenido mucha suerte, pero perfectamente te puedes cargar la pieza y al traste (nunca mejor dicho) todo el trabajo.

Una vez hecho esto, haré las ranuras del diapasón y seguramente mañana lo encolaré para dejarlo ahí y tomarme un descanso en estos días de semana santa. Os dejo unas fotos para que veáis como va:


Scorpionscar
Subir
Scorpionscar
#124 por Scorpionscar el 03/04/2018

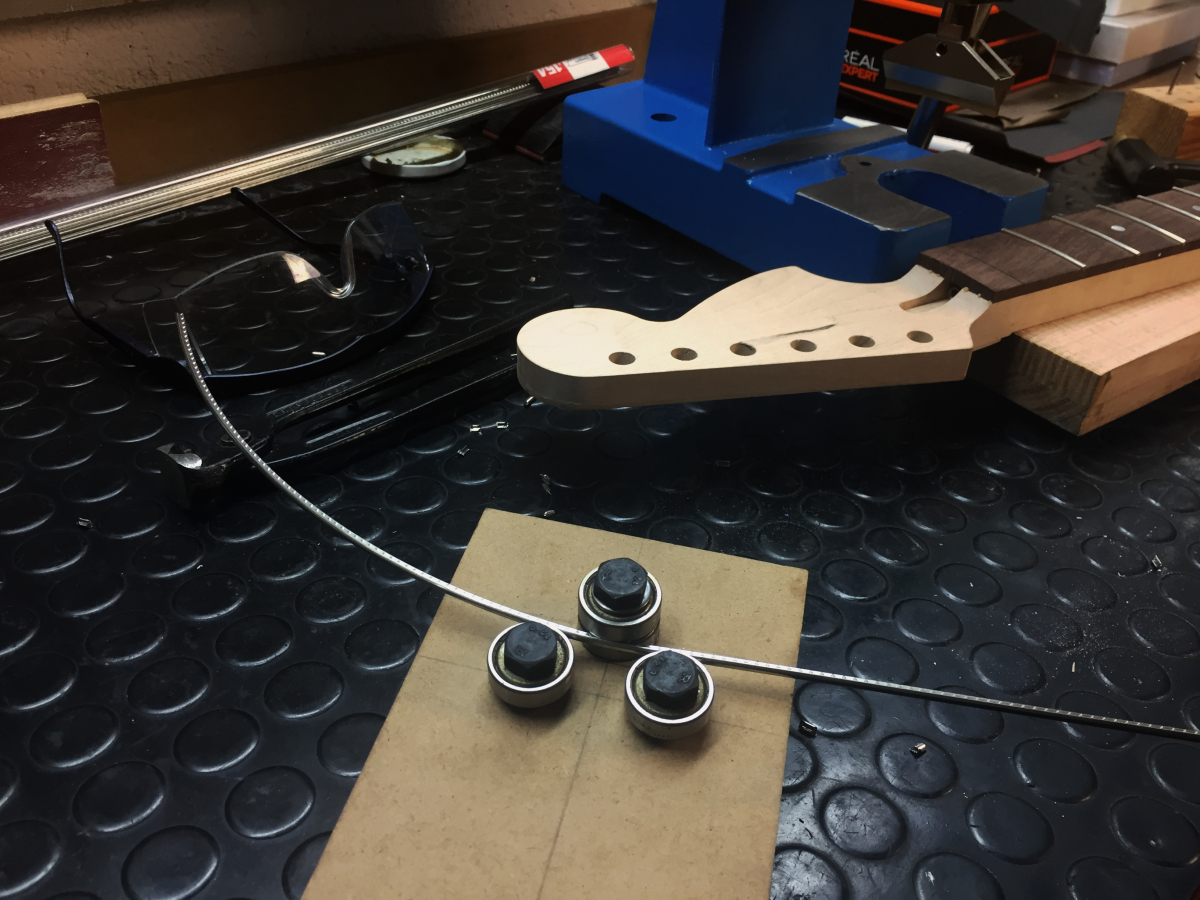

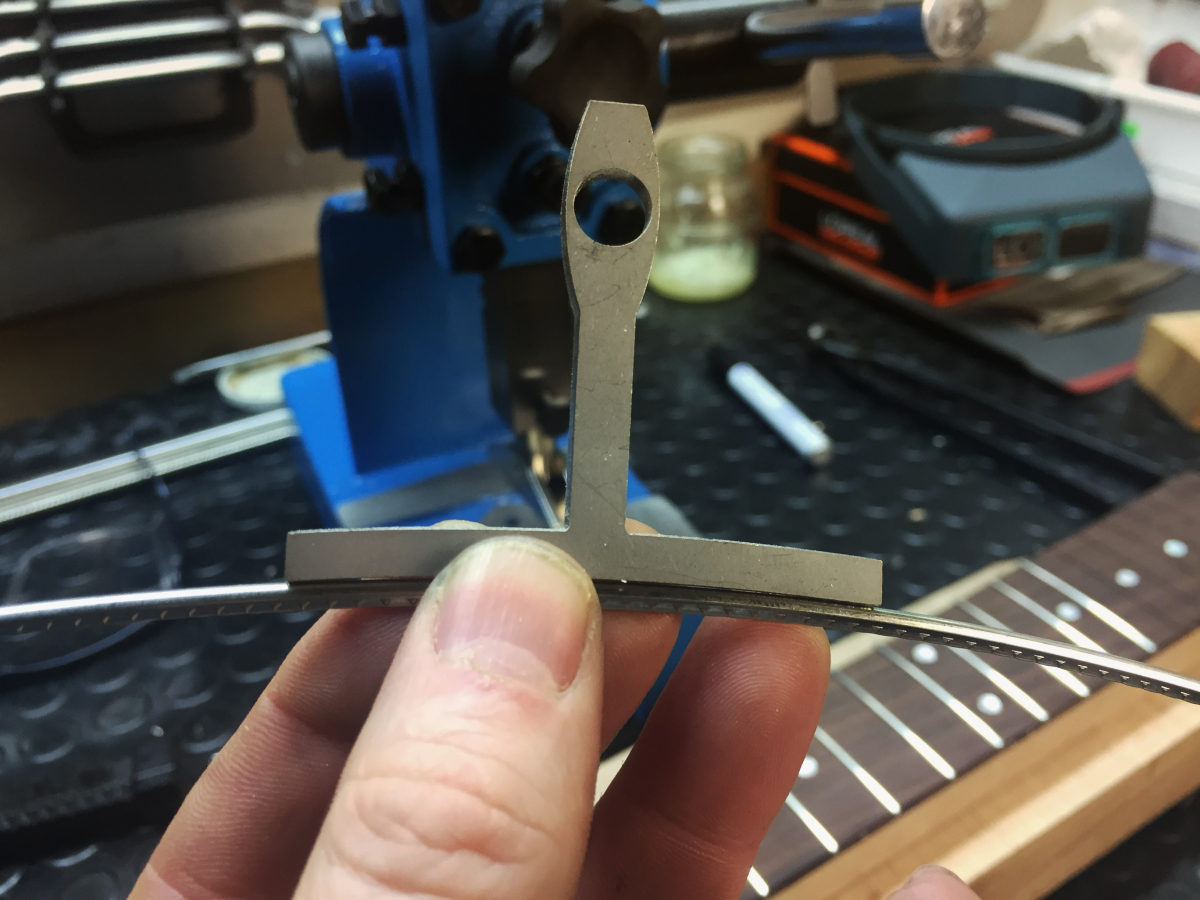

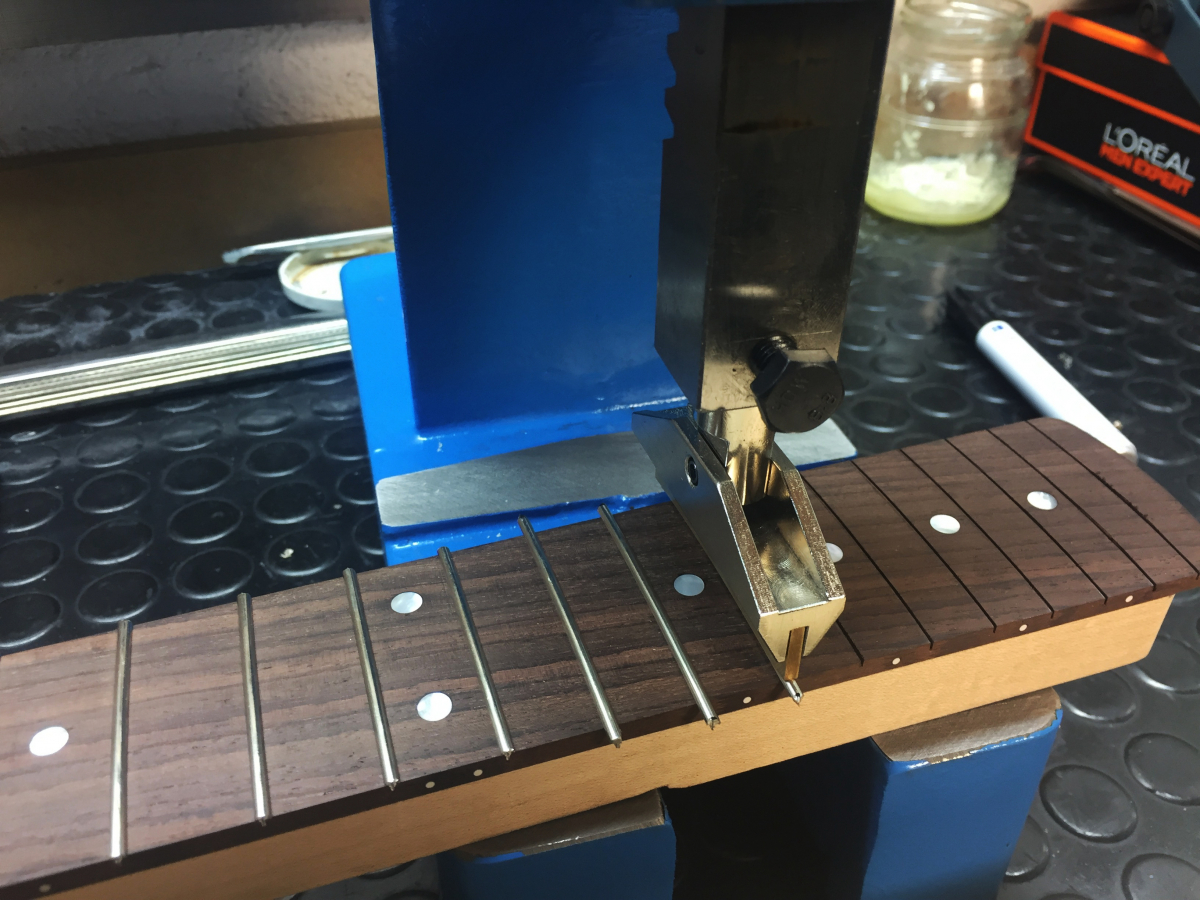

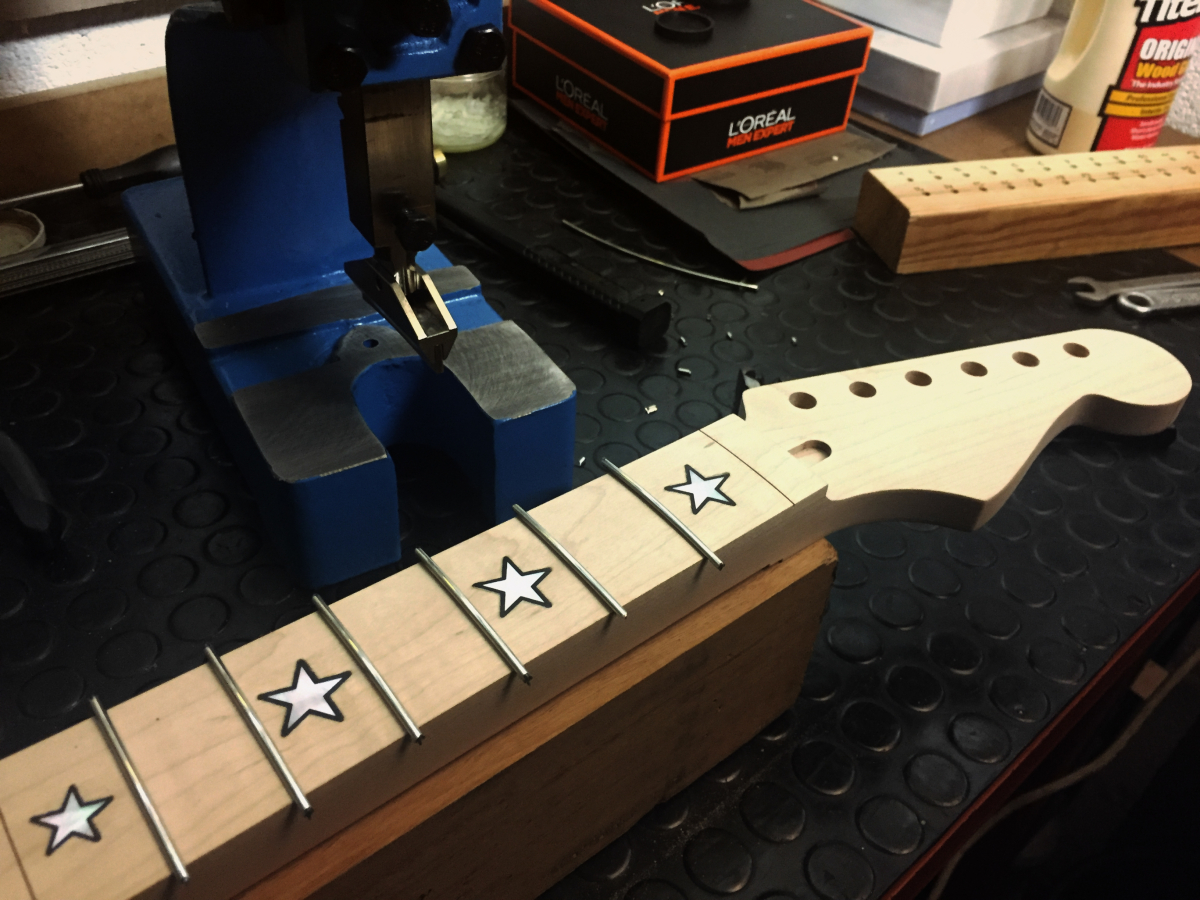

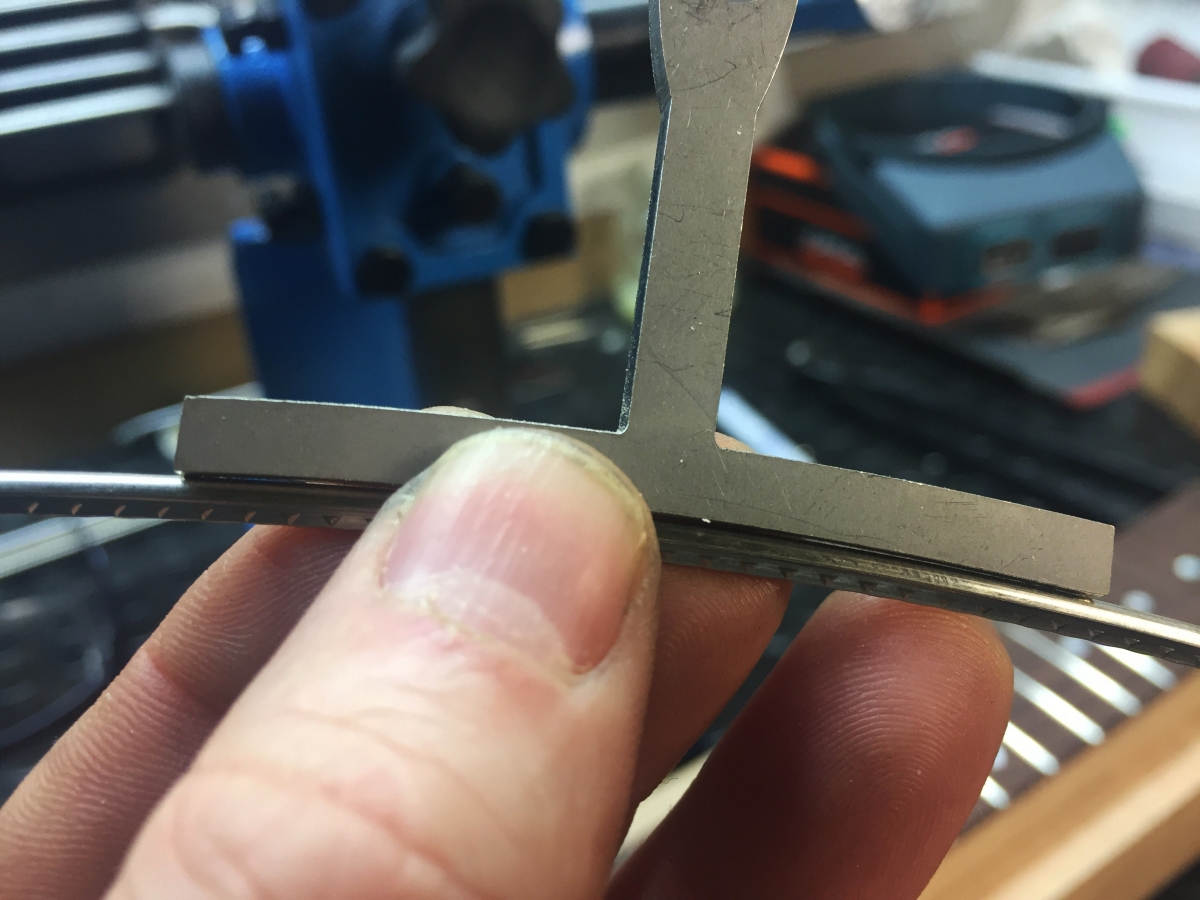

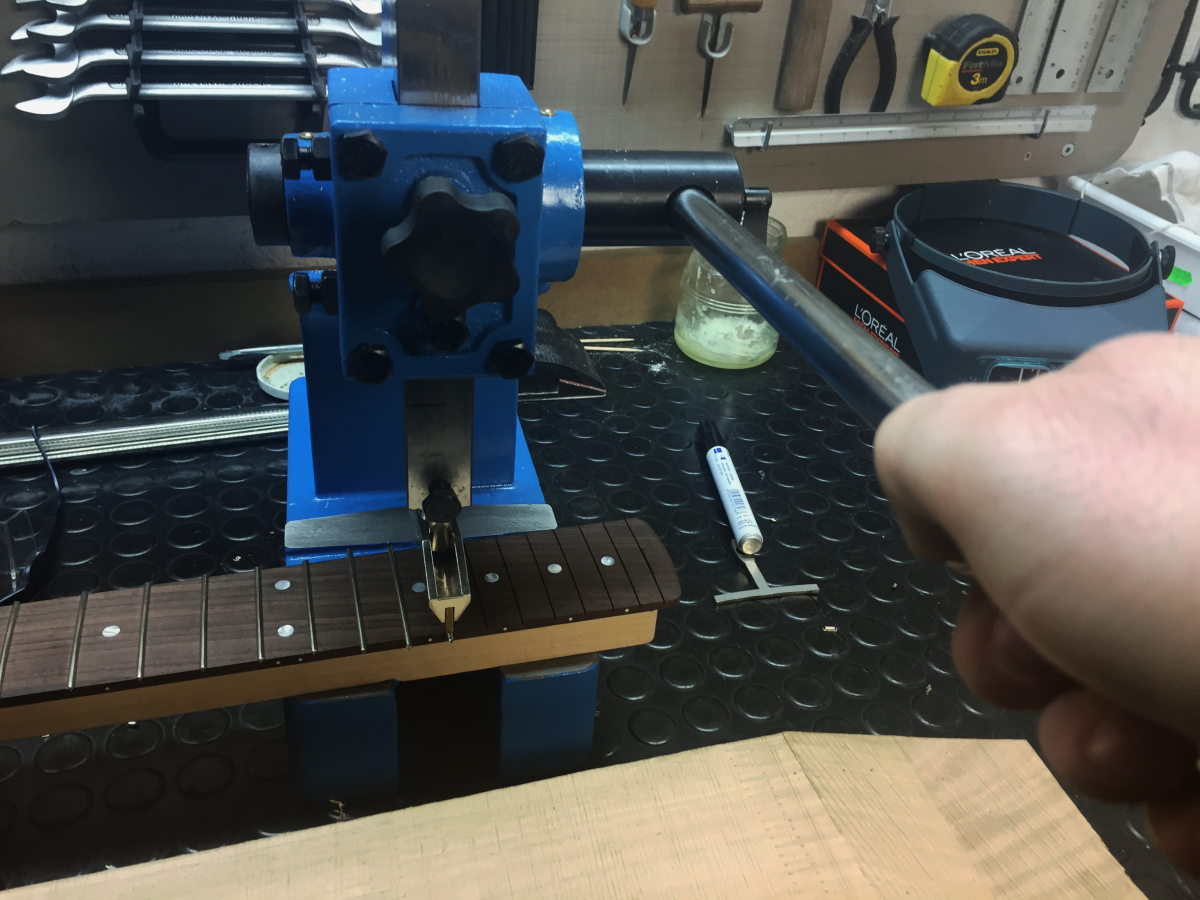

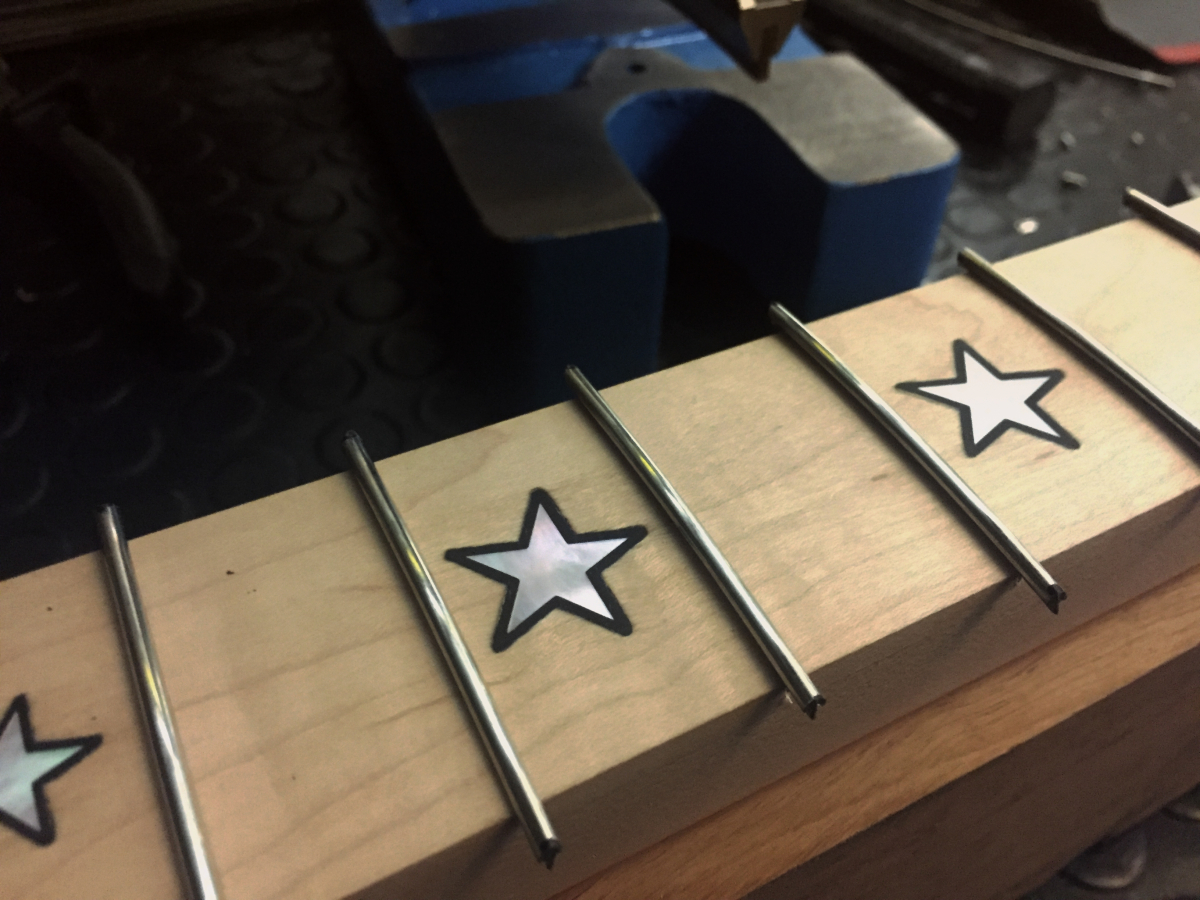

Hoy he estado colocando los trastes de las Strato, mañana lo haré con la Flying-V, ya que hoy la tengo con los sargentos encolando el diapasón. Para trastear, previamente hago las ranuras con un jig casero que hice en aluminio con unas cartelas de unas estanterías y unos rodamientos. Si alguien está interesado en hacerse uno (que comprados valen una pasta) que me lo diga y en lo que pueda ayudar, para eso estamos. Generalmente las ranuras las profundizo poco para posteriormente con la sierra japonesa y un tope de metacrilato, ajusto la medida en función del tang del tipo de traste que monte. Una vez llevadas las ranuras a su profunididad definitiva comienzo a colocar los trastes, primero los posiciono a martillo y después los coloco con la ayuda de la prensa, que quedan mucho más uniformes y hay menos riesgo de que salten astillas especialmente en palo santo y ébano.

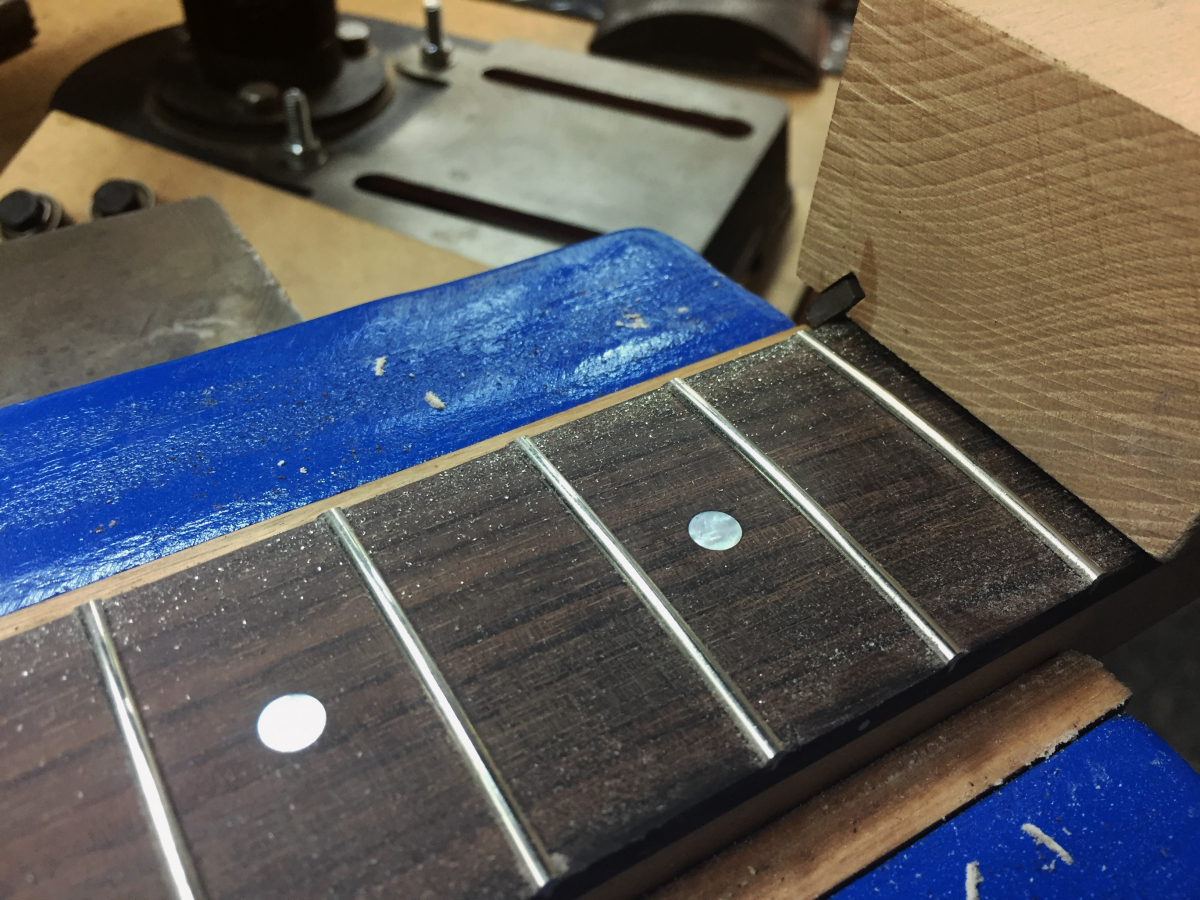

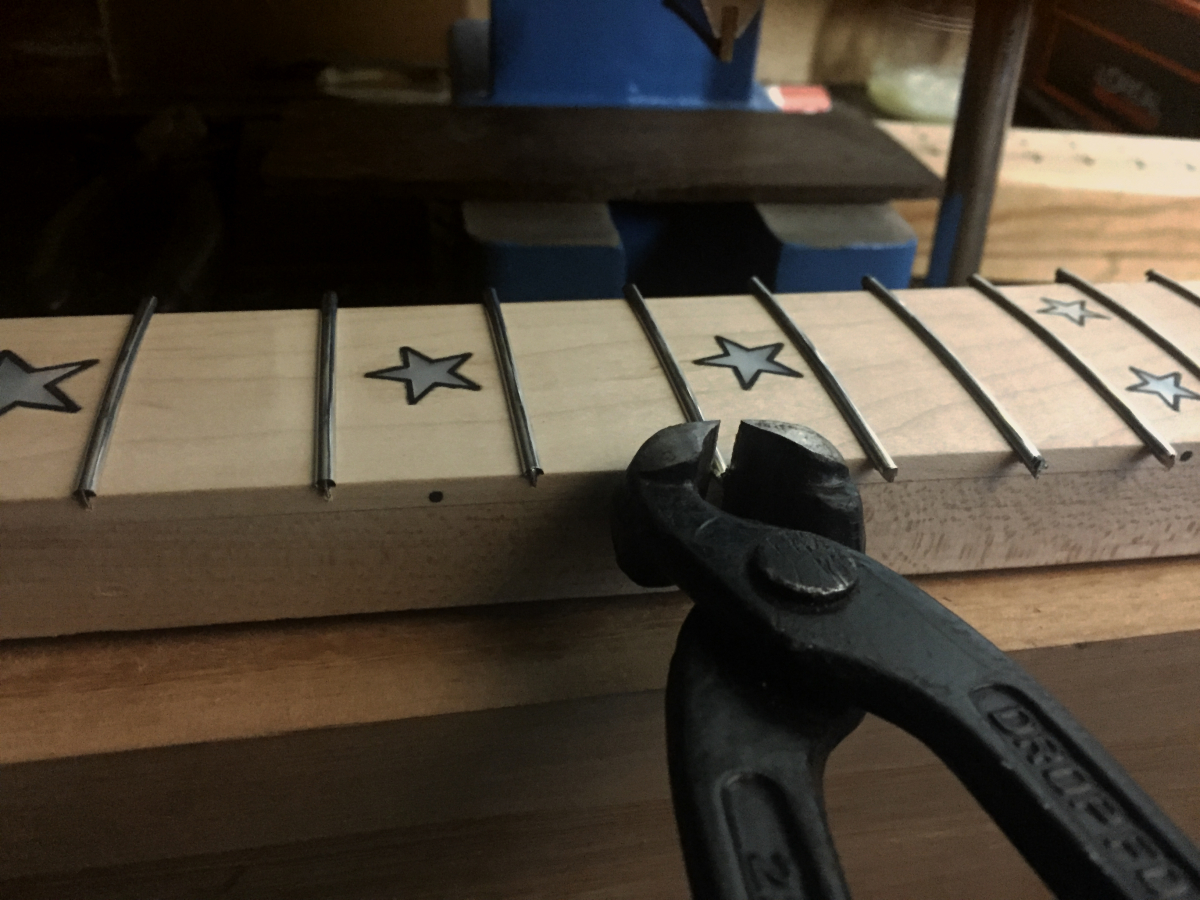

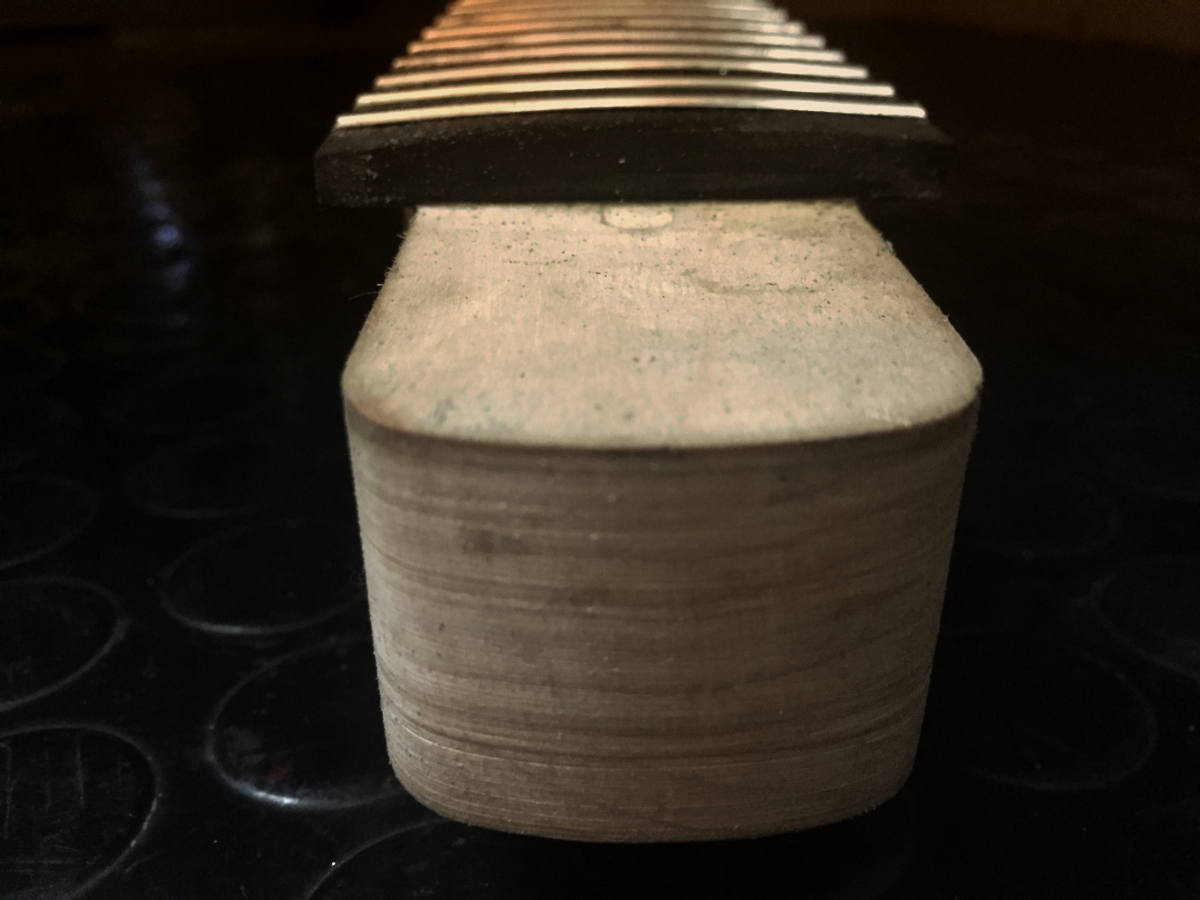

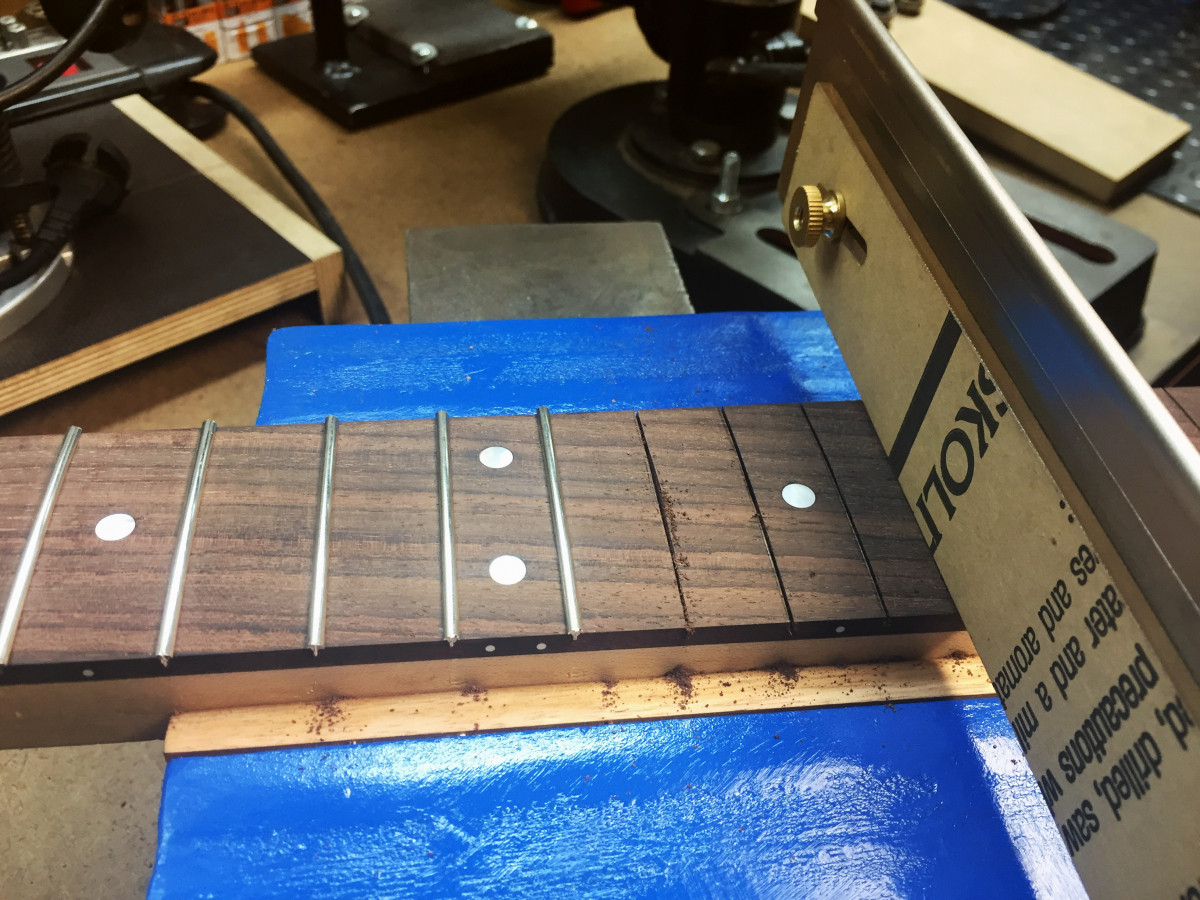

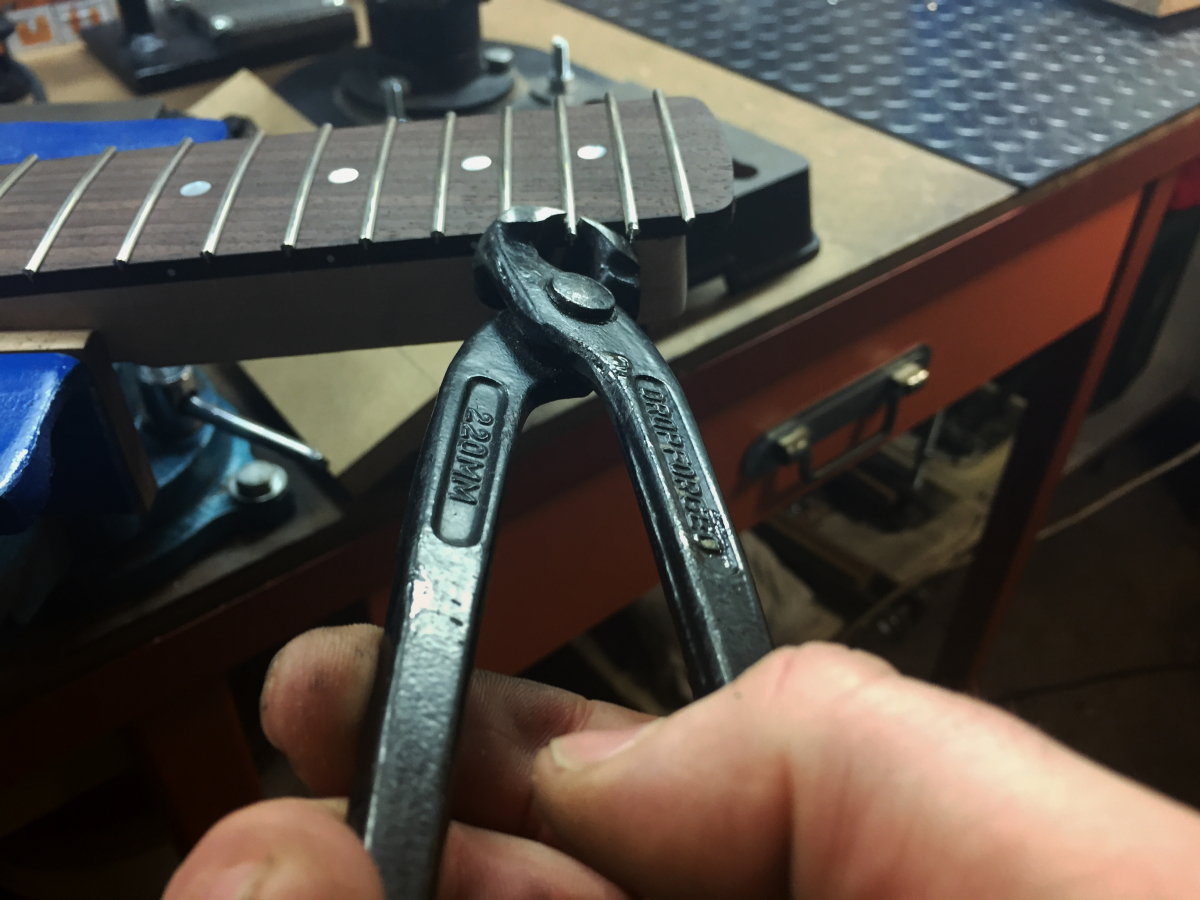

Cuando ya están colocados, los corto con unas tenacillas que he adaptado con ayuda del esmeril y que va de perlas, por cero euros. Luego coloco el mástil en una mordaza con muelas de madera que me he fabricado también y es súperpractico, os lo recomiendo porque se usa día sí, día también. Luego le paso un taco de madera de haya al que le he insertado una lima. Quedan todos los trastes igualaditos a 35º, y poco más...Aquí os dejo unas fotos del trabajo que he realizado. Un saludo:




Scorpionscar
Subir
Scorpionscar
#125 por Scorpionscar el 05/04/2018

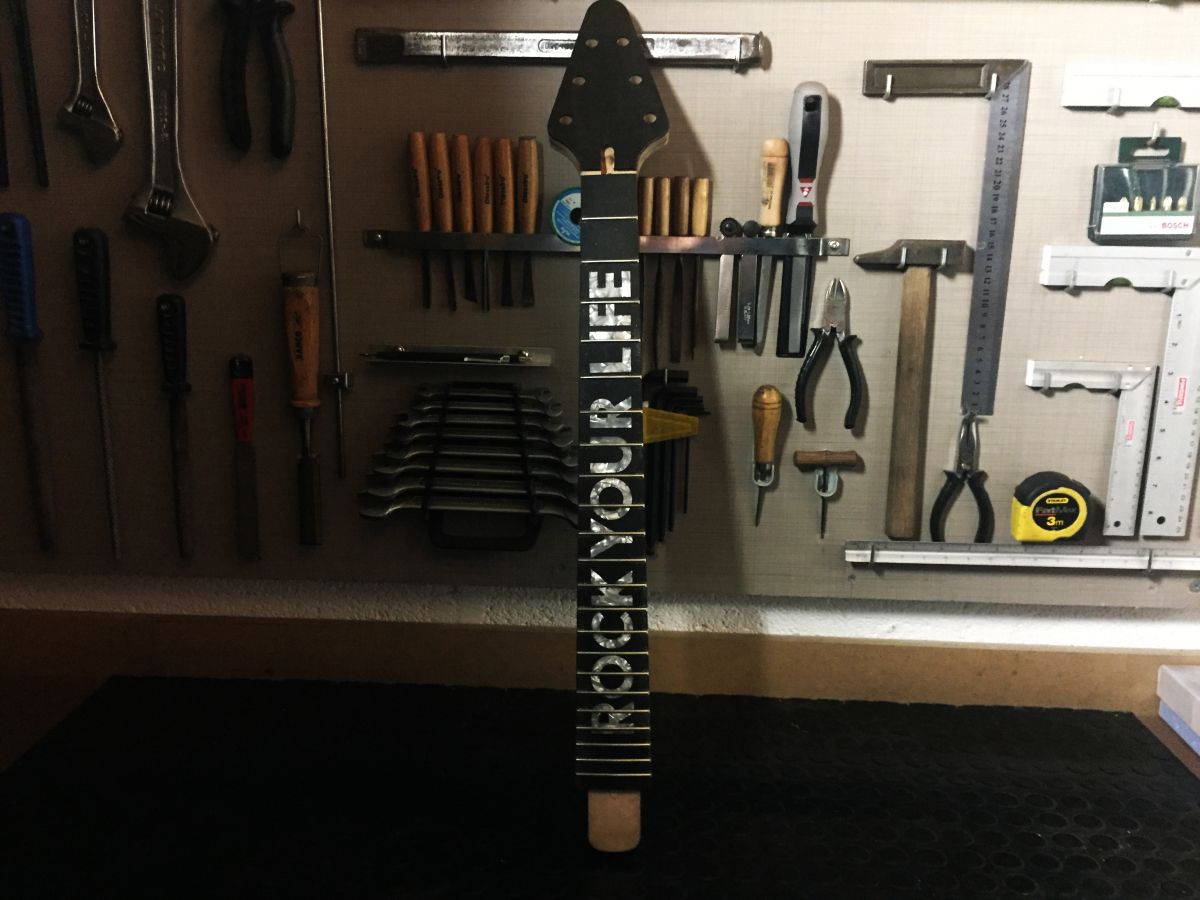

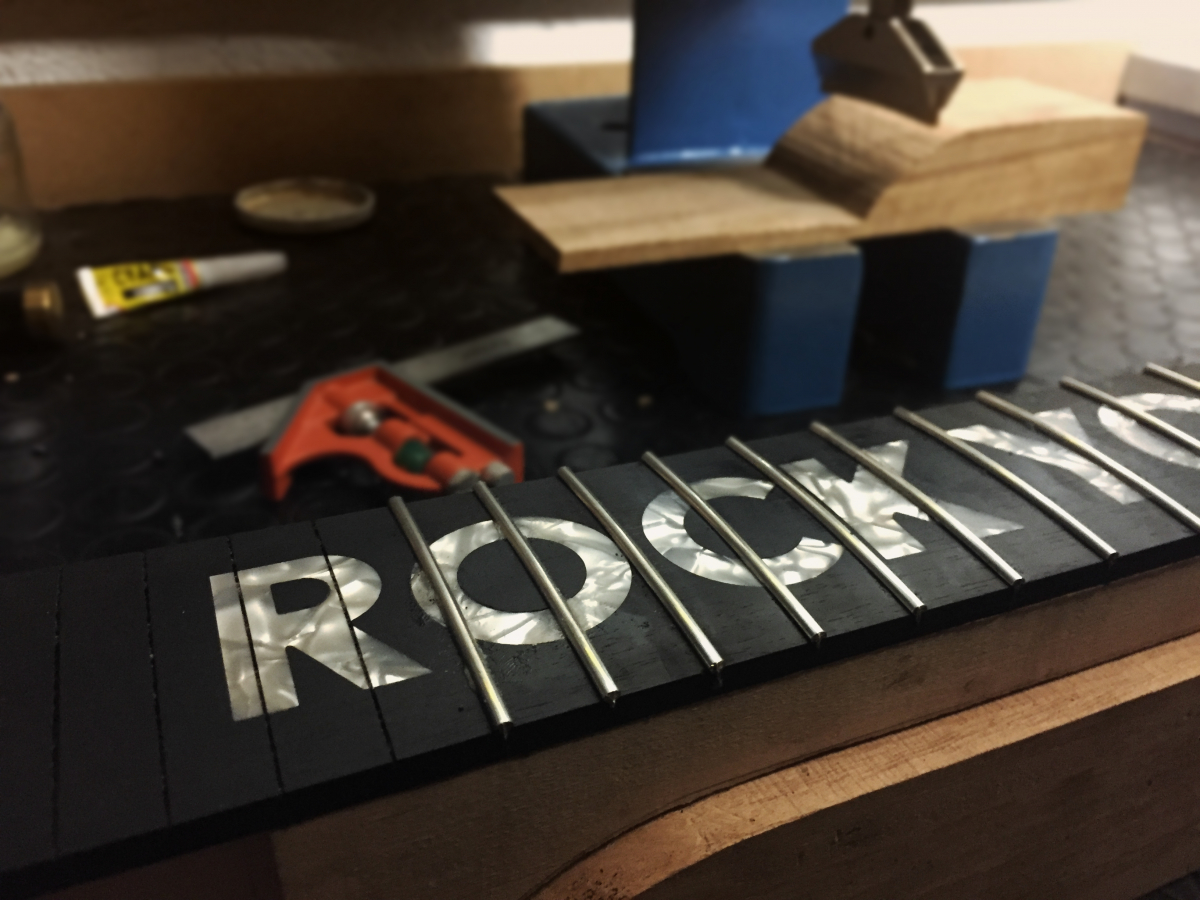

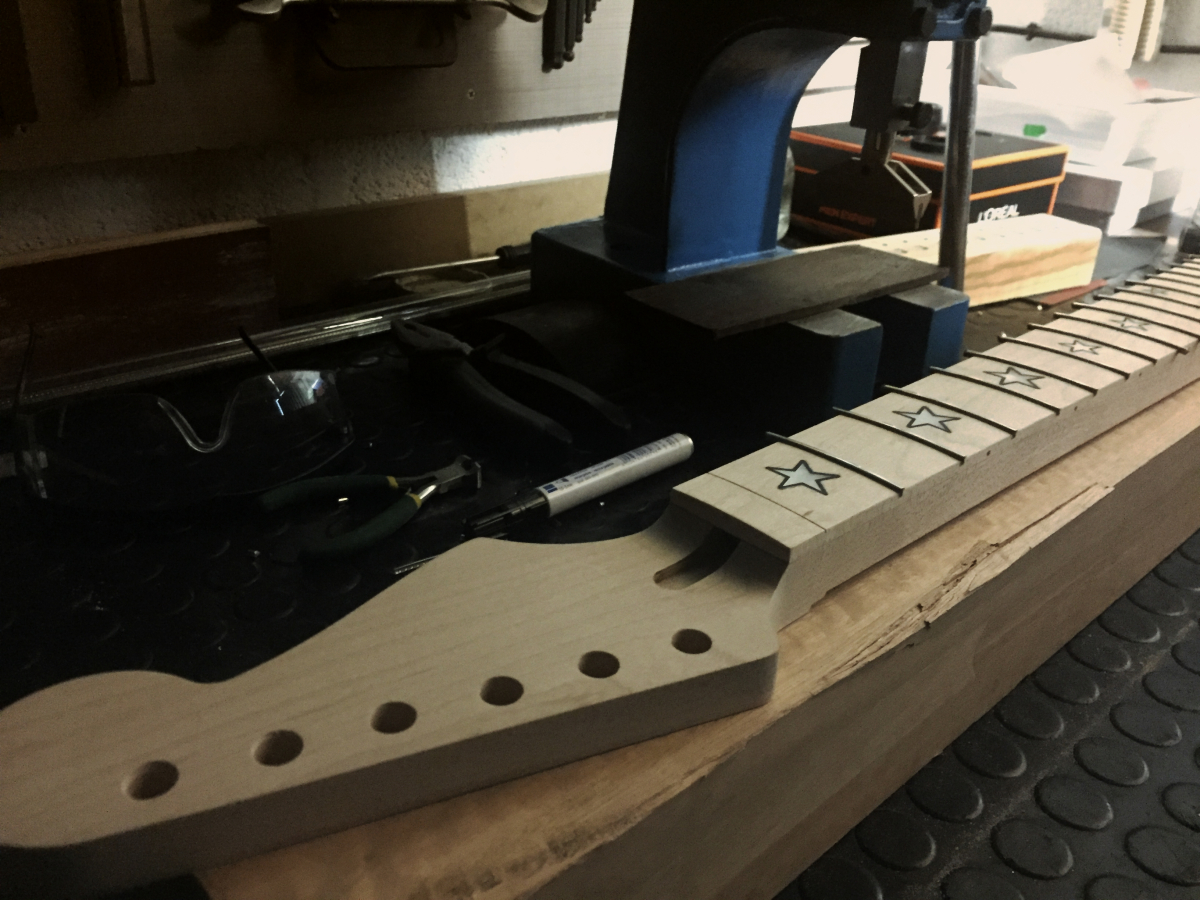

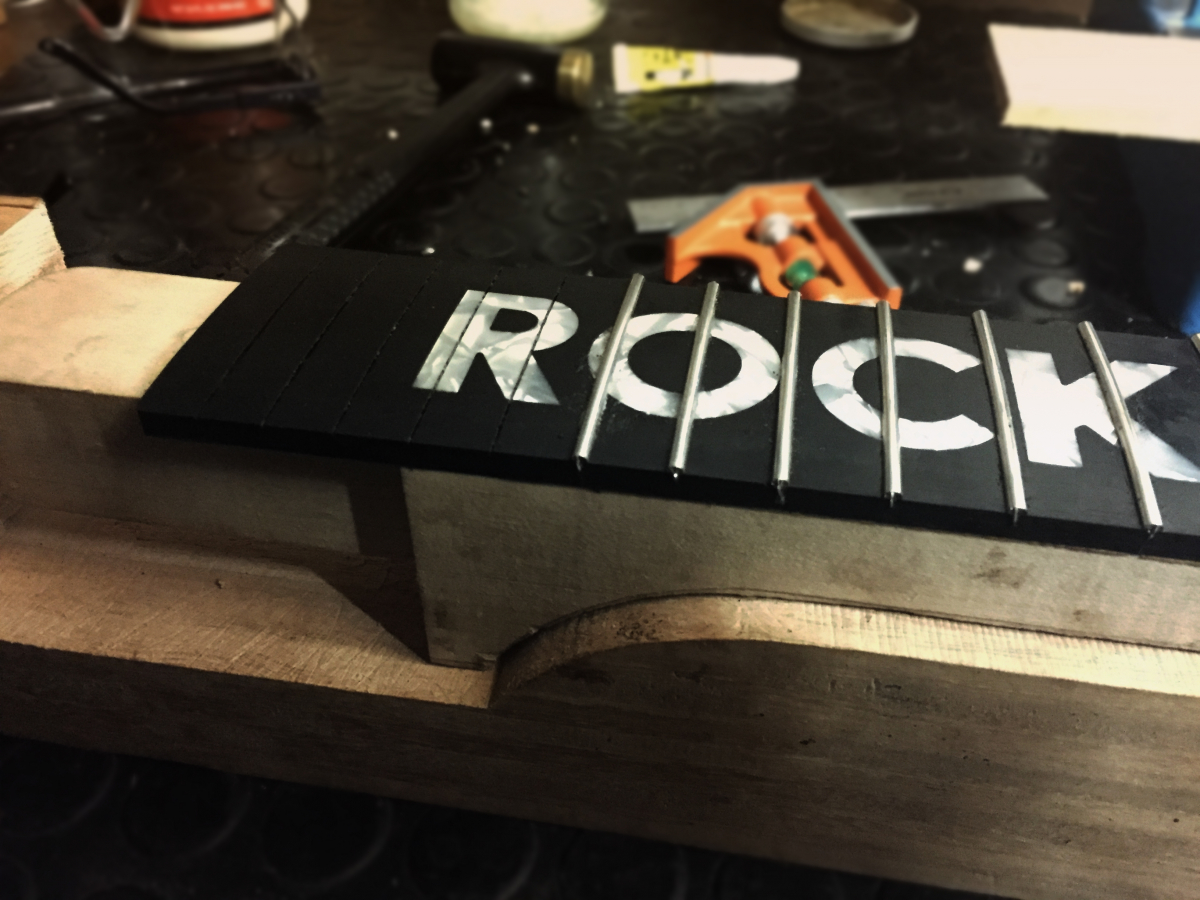

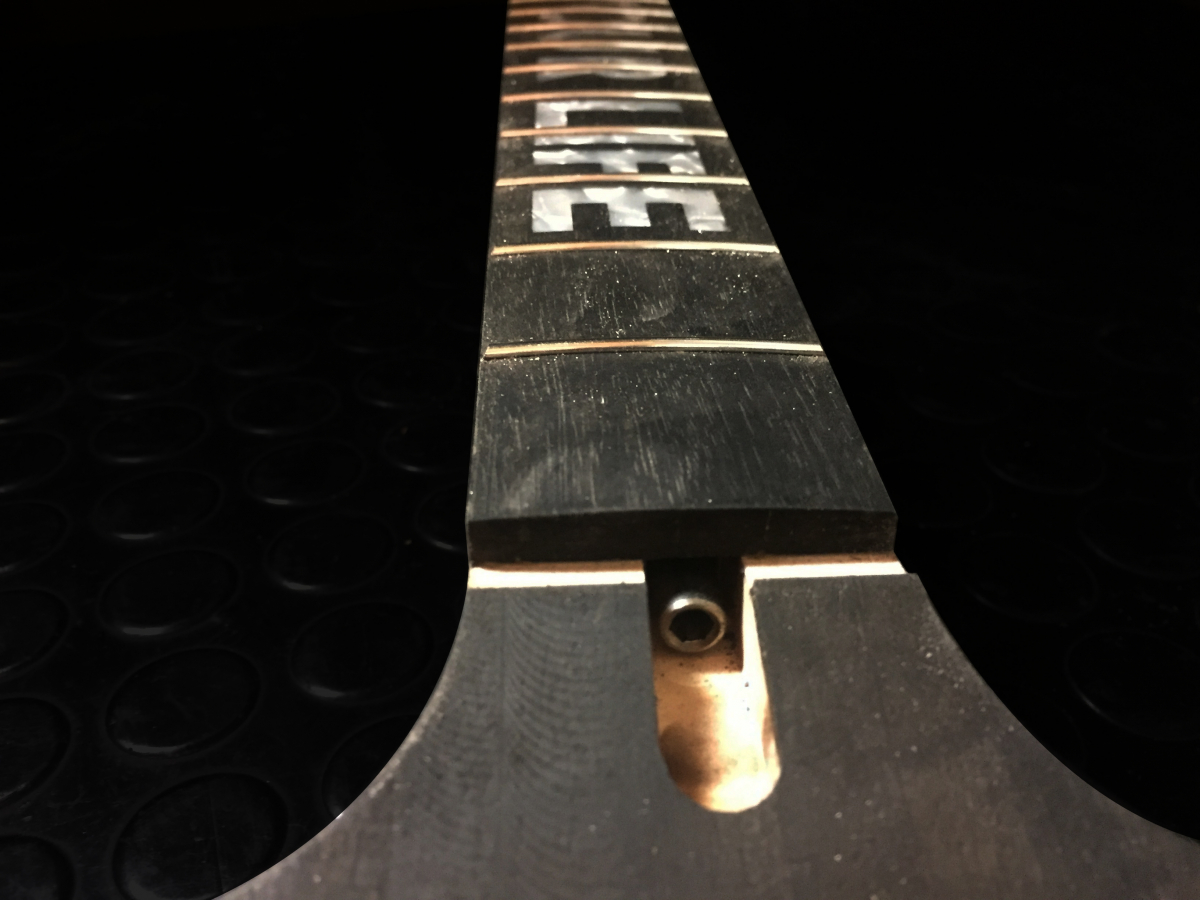

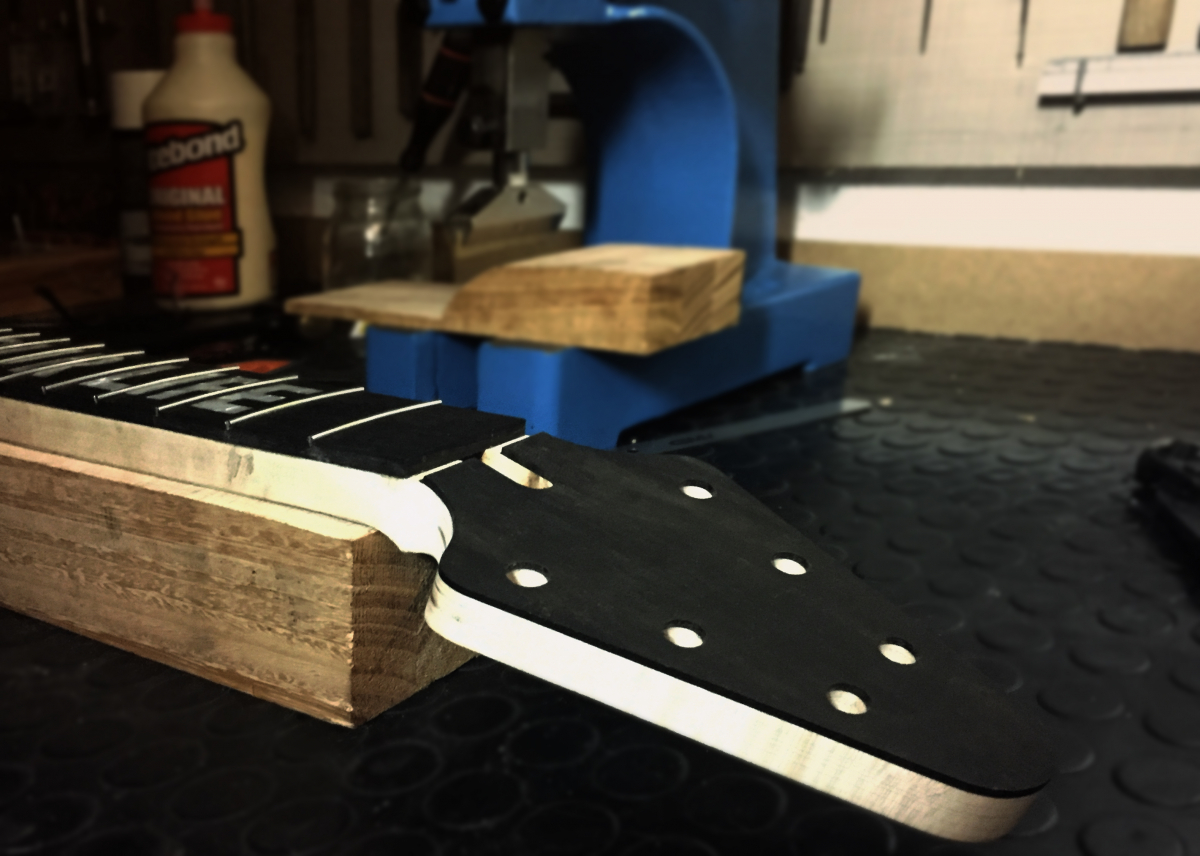

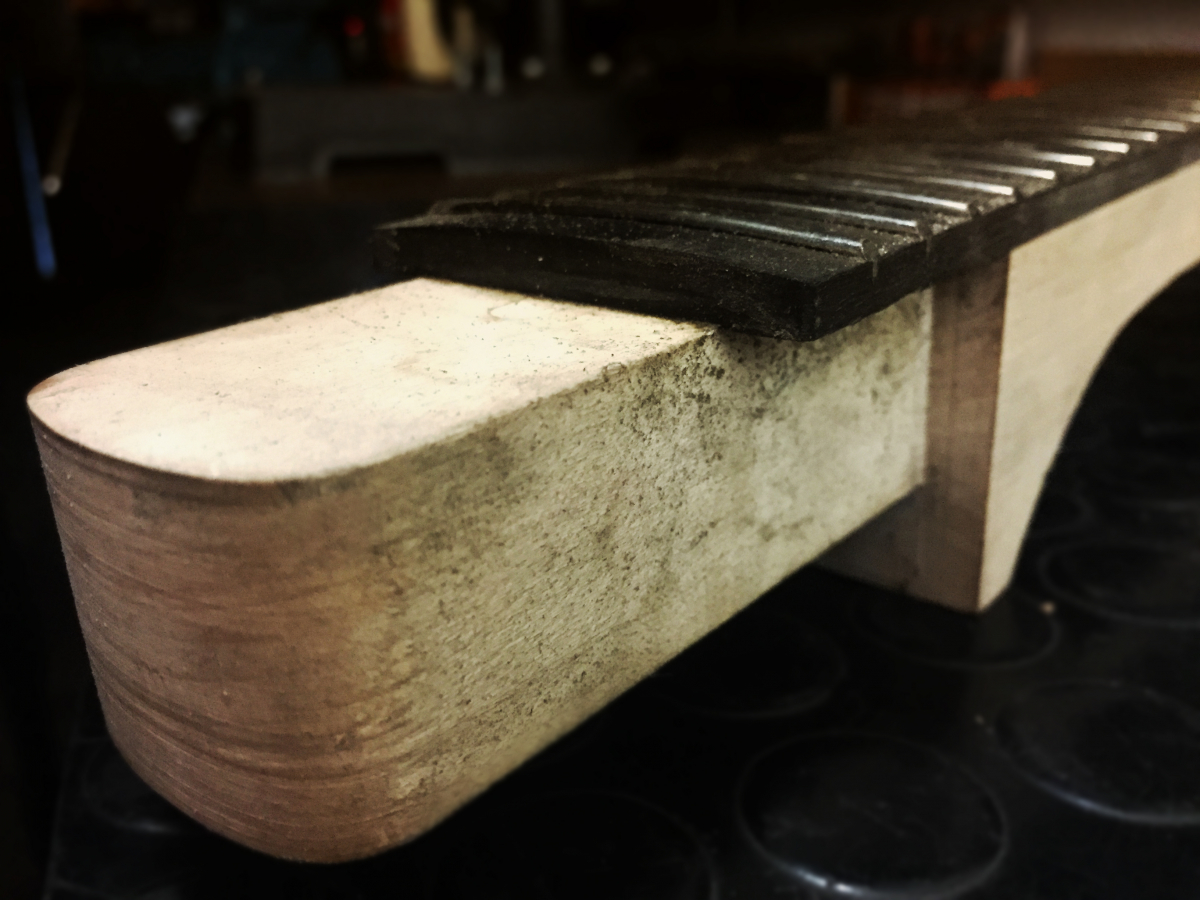

Bueno, pues por fin los trastes de las cuatro guitarras están colocados, falta nivelarlos, pero lo haré un poco más adelante. Los trastes de la flying-V no han sido muy sencillos de colocar debido a las incrustaciones ya que el tang entraba extremadamente ajustado, y se corría el reisgo de romper la incrustación o de que ésta se levantara (poco probable, pero existía la probabilidad). Opté por lubricar un poco con cera de abeja aquelloso trastes donde coincidía una incrustación, casi todos jejejeje. No es una tarea fácil para nada, porque el ébano es muy frágil también y aún usando una prensa, si no queda bien asentado, al hacer fuerza puede salir lateralmente y levantar astillas del diapasón. Me llevó muchas horas de trabajo por la delicadeza pero valió la pena. Al final del día me quedaba solo pendiente instalar los marcadores laterales y me pudo el ansia, paré para cenar deprisa y volví al taller para hacerlo.

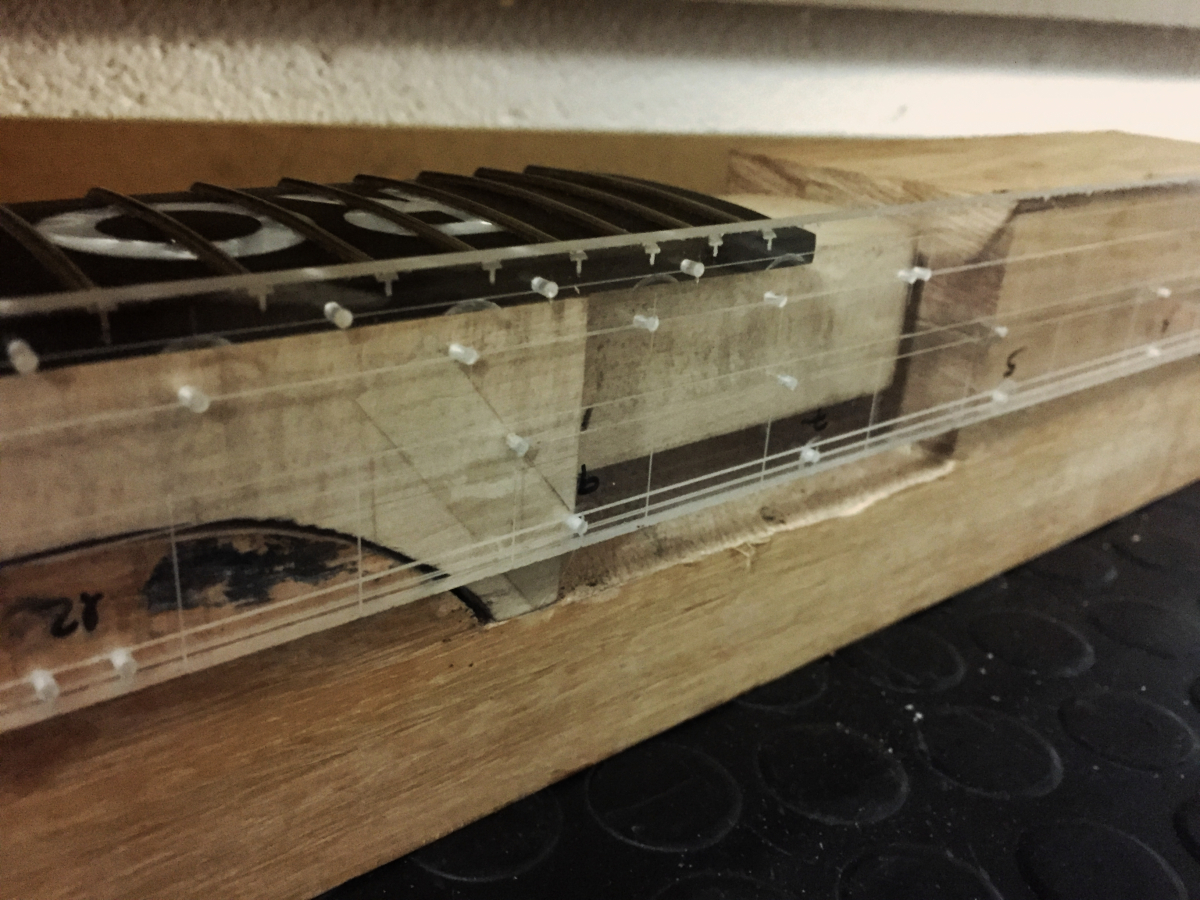

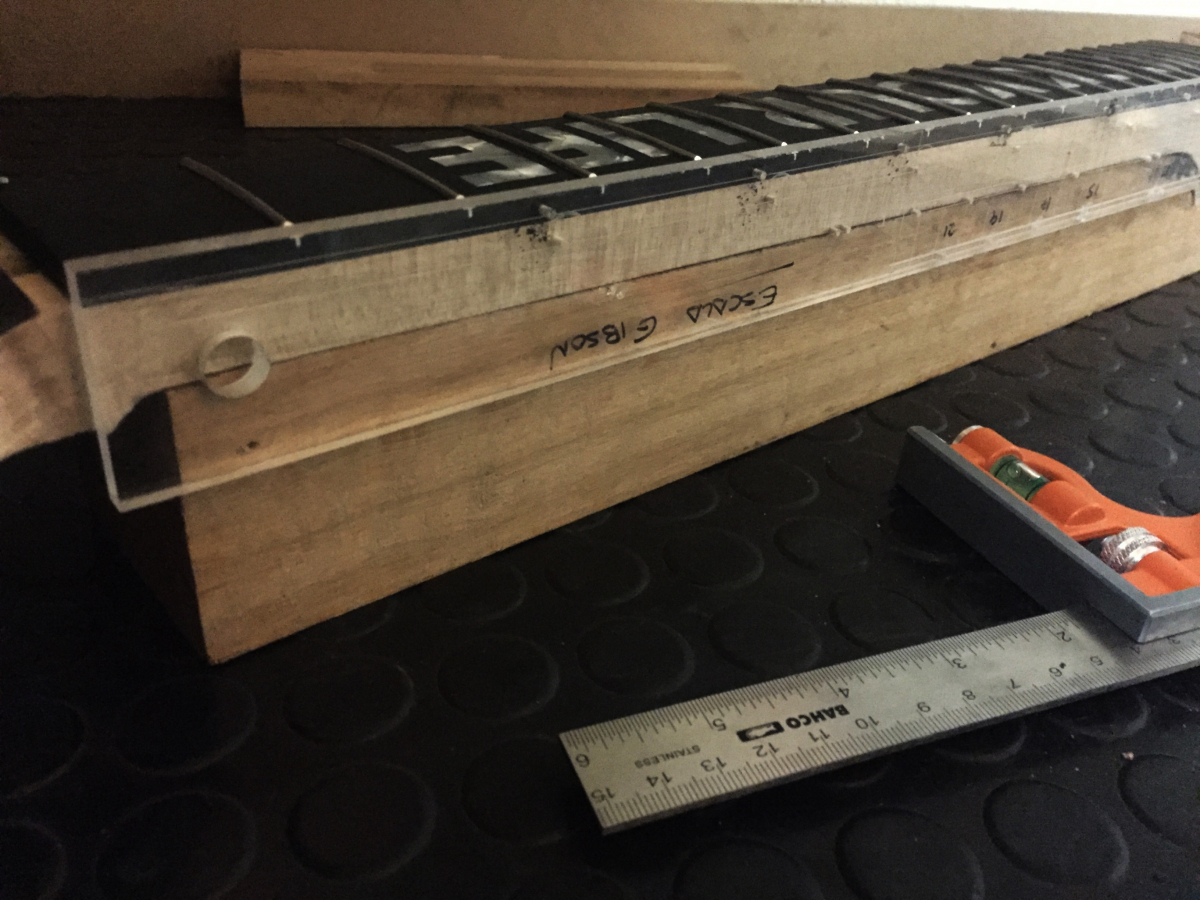

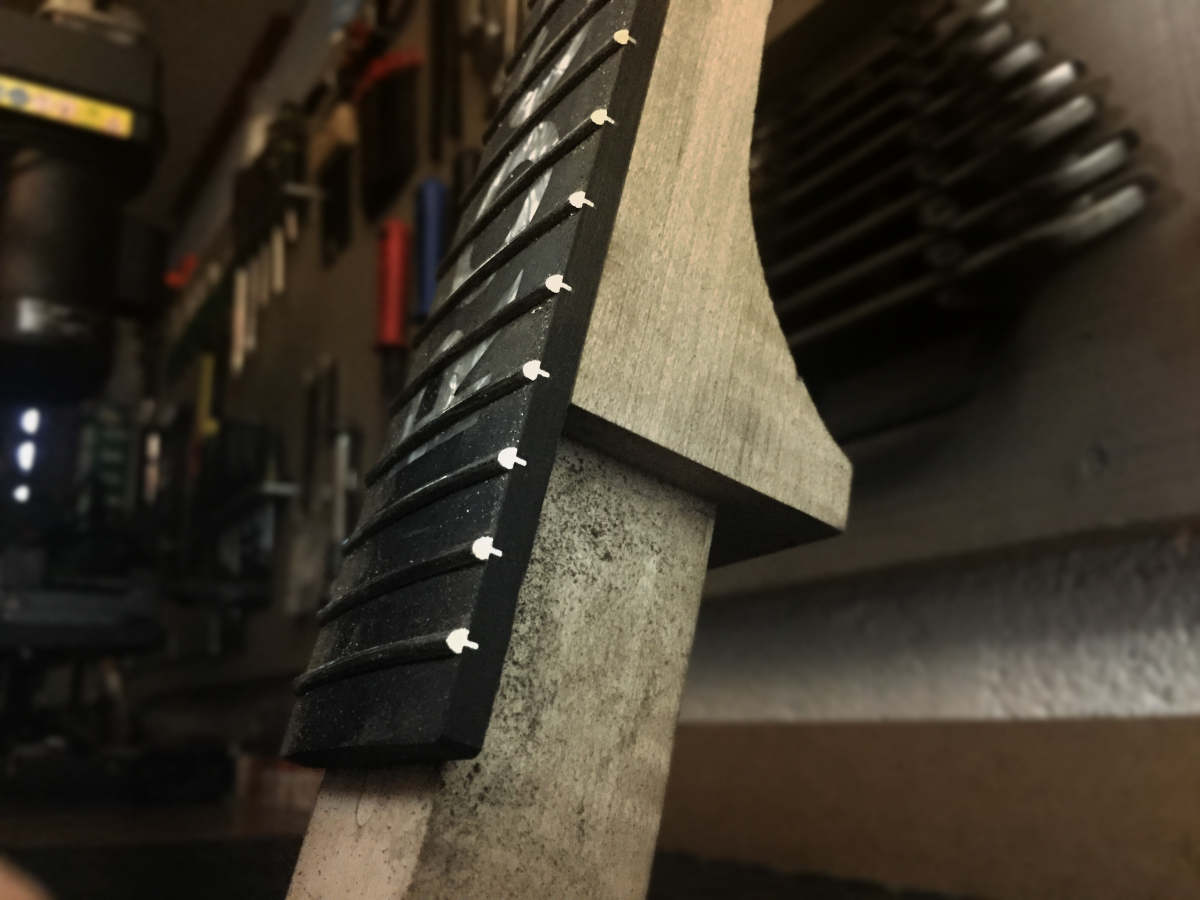

Para esta tarea me he construido un útil en metacrilato con las diferentes escalas más utilizadas y lo pego con cinta de doble cara al mástil, el cual va apoyado en otro útil que hice en madera, en este caso de eucalipto, para que apoye bien el mástil sobre la base del taladro de columna. Un método rápido, fiable y muy muy preciso sin necesidad de andar midiendo. En no más de 20 minutos está el trabajo hecho. Aquí os dejo unas fotos del trabajo:


Scorpionscar
Subir
feredes
#126 por feredes el 05/04/2018
Pufff, vaya curro compañero!!!! Solo pensar en que casque el ébano después de todo el trabajo...

Está quedando genial, mucho ánimo!!!!
Subir
Scorpionscar
#127 por Scorpionscar el 05/04/2018
feredes escribió:
Pufff, vaya curro compañero!!!! Solo pensar en que casque el ébano después de todo el trabajo...

Está quedando genial, mucho ánimo!!!!


Pues hay bastantes papeletas de que eso pueda ocurrir...El ébano mucho cuidado con él que en cualquier momento te la puede jugar, de hecho al fresarlo a la forma definitiva antes de encolarlo, la fresa me llevó unas décimas de mm, por suerte, con un poco de lija sin más problema, pero puede pasar que te lleve un ñasco bueno, o al meter los trastes, incluso con prensa, no se colocan demasiado bien que digamos debido sobre todo a las incrustaciones. Un saludo.

Scorpionscar
Subir
Scorpionscar
#128 por Scorpionscar el 06/04/2018

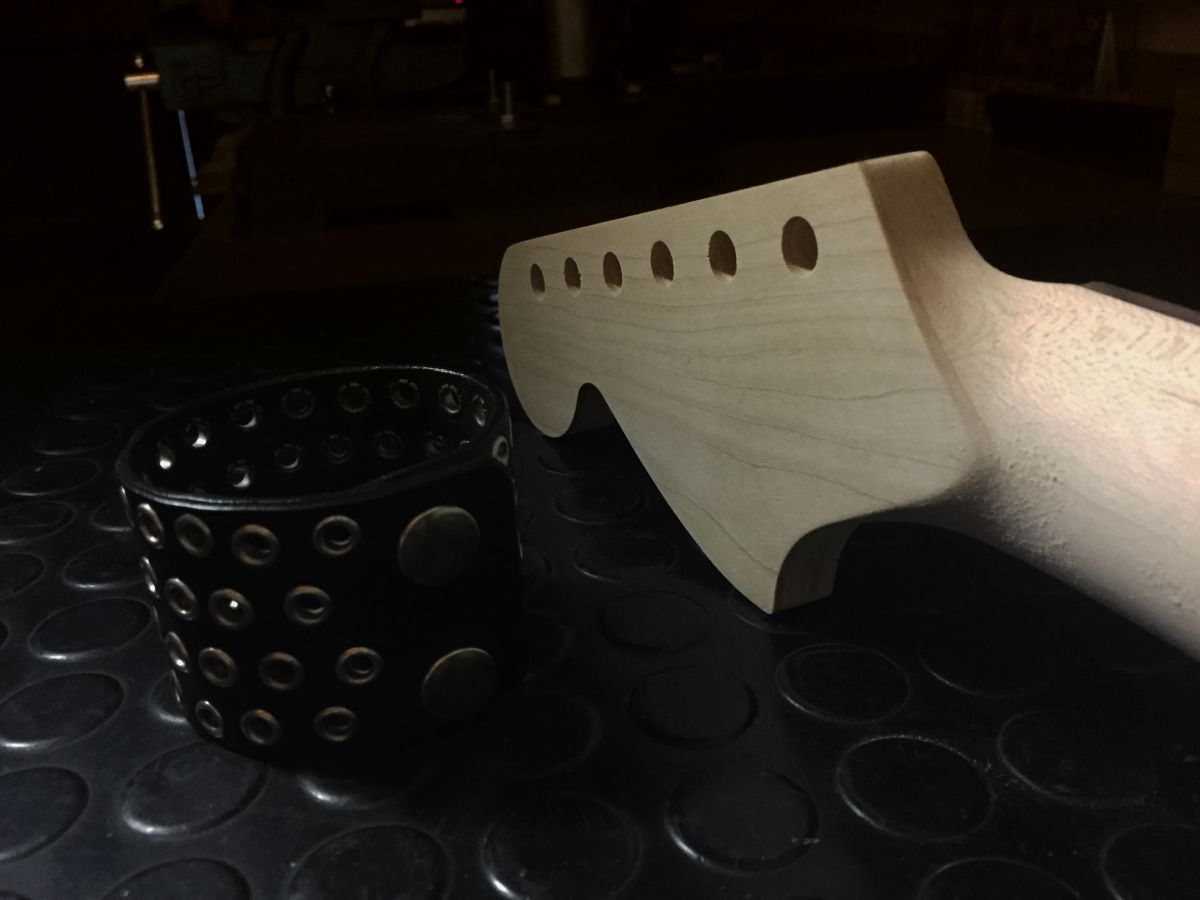

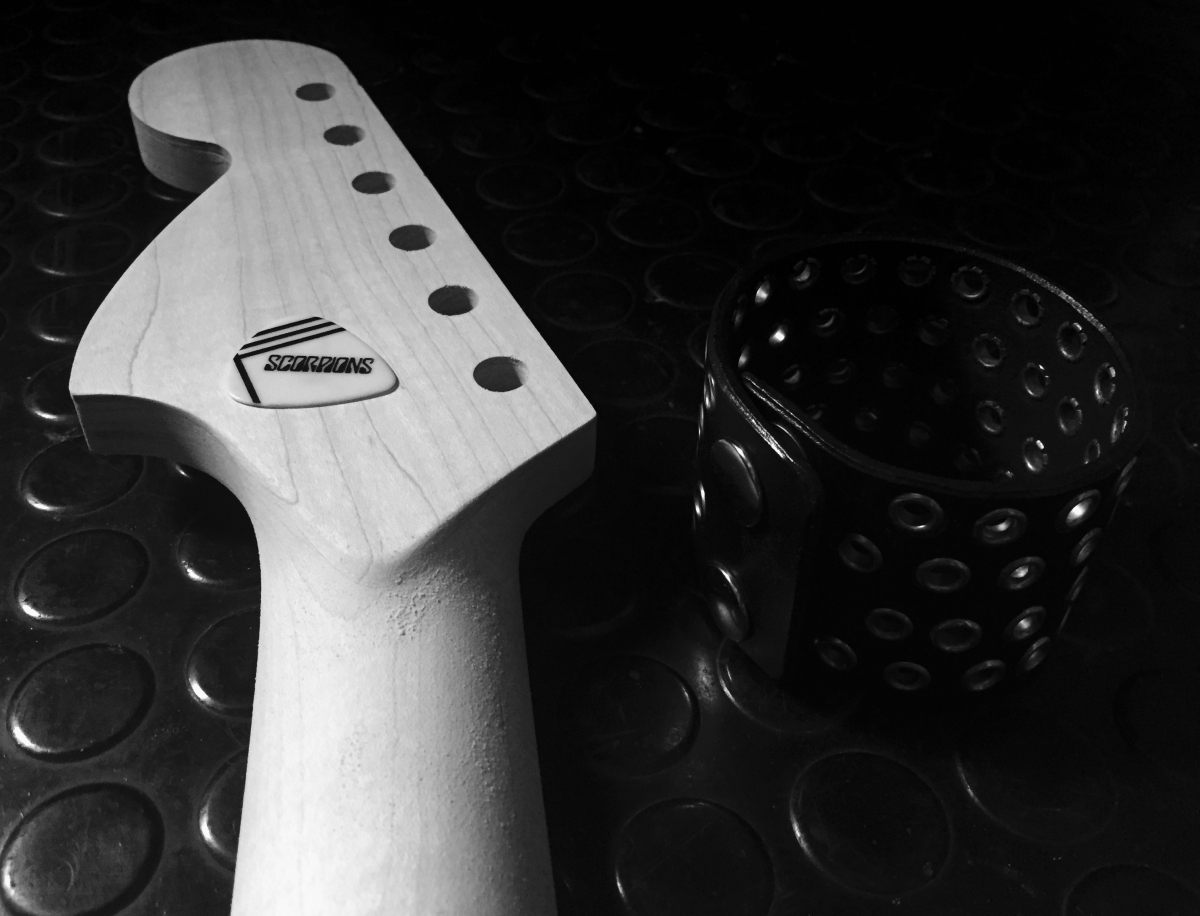

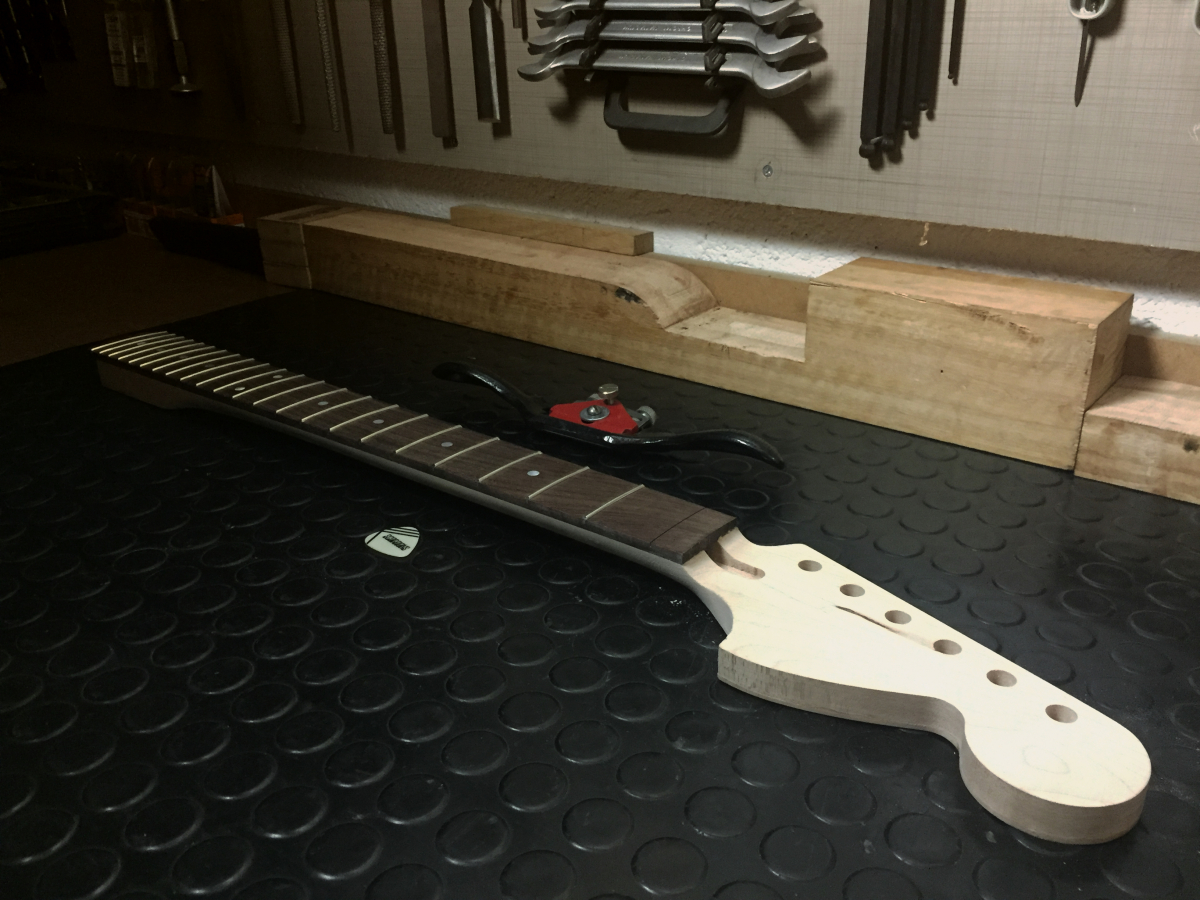

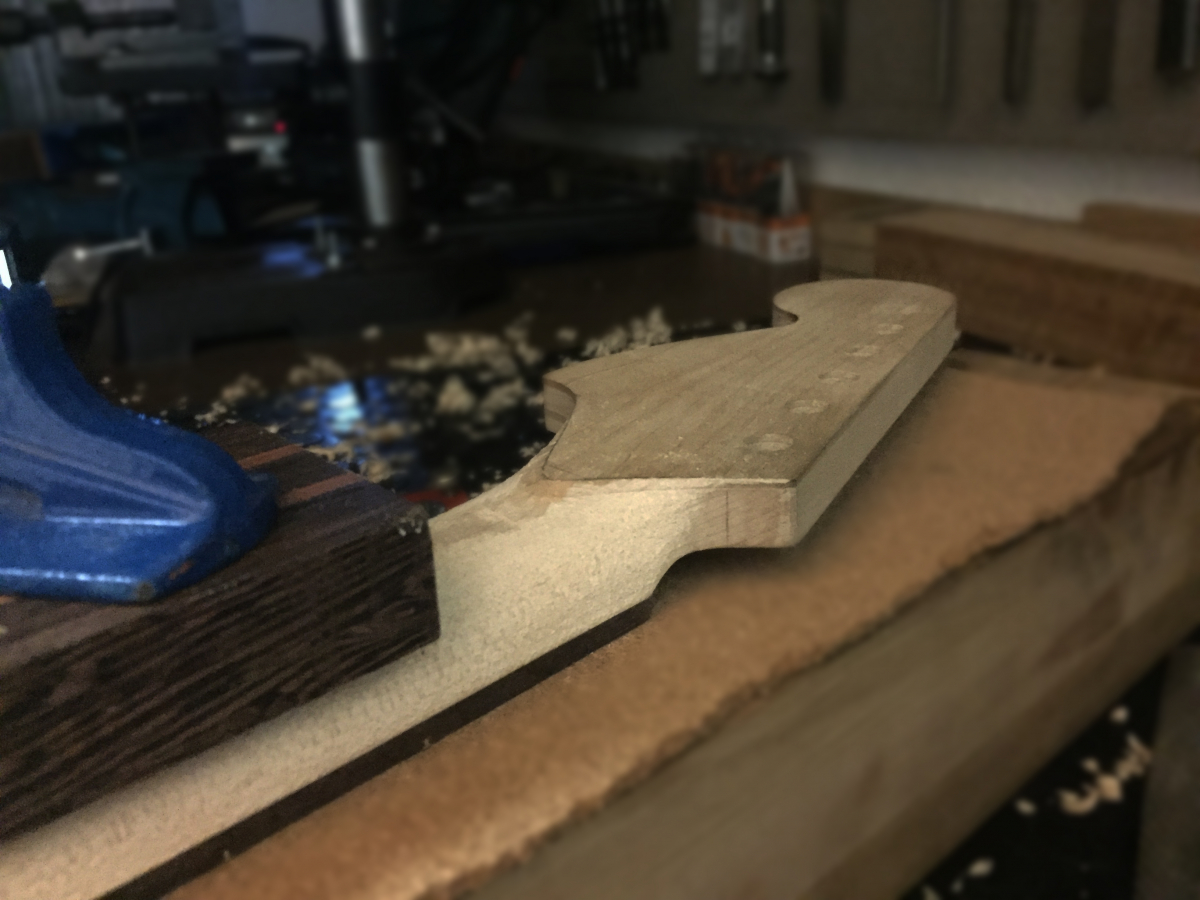

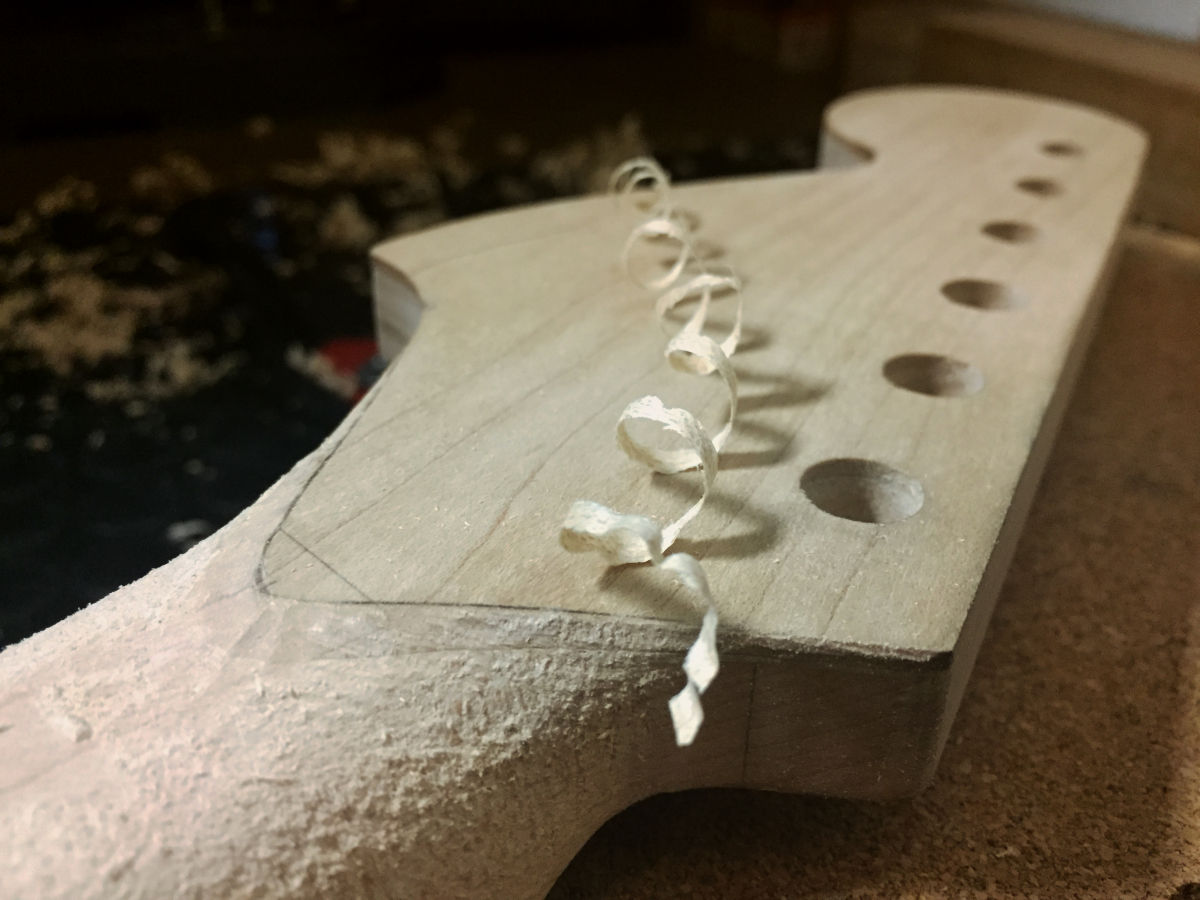

Hoy he tallado el mástil de la Strato Relic. Bastrén, escofína, y lija, no tiene mucho misterio pero sí trabajo. Os dejo unas fotos del proceso y resultado. Feliz fin de semana para todos:



Scorpionscar
Subir
Jeik Bedoya
#129 por Jeik Bedoya el 07/04/2018
Vivo fascinado que trabajo tan único tan impecable no tengo palabras para expresar lo que siento al ver este gran trabajo
Subir
Scorpionscar
#130 por Scorpionscar el 07/04/2018
Jeik Bedoya escribió:
 
#129 por Jeik Bedoya hace 32 minutos
Vivo fascinado que trabajo tan único tan impecable no tengo palabras para expresar lo que siento al ver este gran trabajo


Muchas gracias por tus palabras Jeik, me dan fuerzas para seguir haciendo este trabajo lo mejor que sé. Un saludo desde España!

Scorpionscar
Subir
Jesús
#131 por Jesús el 10/04/2018
Hola a todos. Soy nuevo en el foro y me he leído del tirón este hilo espectacular. ¡Gran trabajo, scorpionscar! Las fotos del proceso son muy bonitas y aclaratorias, gracias por compartirlo.
Subir
Scorpionscar
#132 por Scorpionscar el 10/04/2018
Jesús escribió:
Hola a todos. Soy nuevo en el foro y me he leído del tirón este hilo espectacular. ¡Gran trabajo, scorpionscar! Las fotos del proceso son muy bonitas y aclaratorias, gracias por compartirlo.


Muchas gracias por tu comentario Jesús y bienvenido al foro y a mi taller virtual.

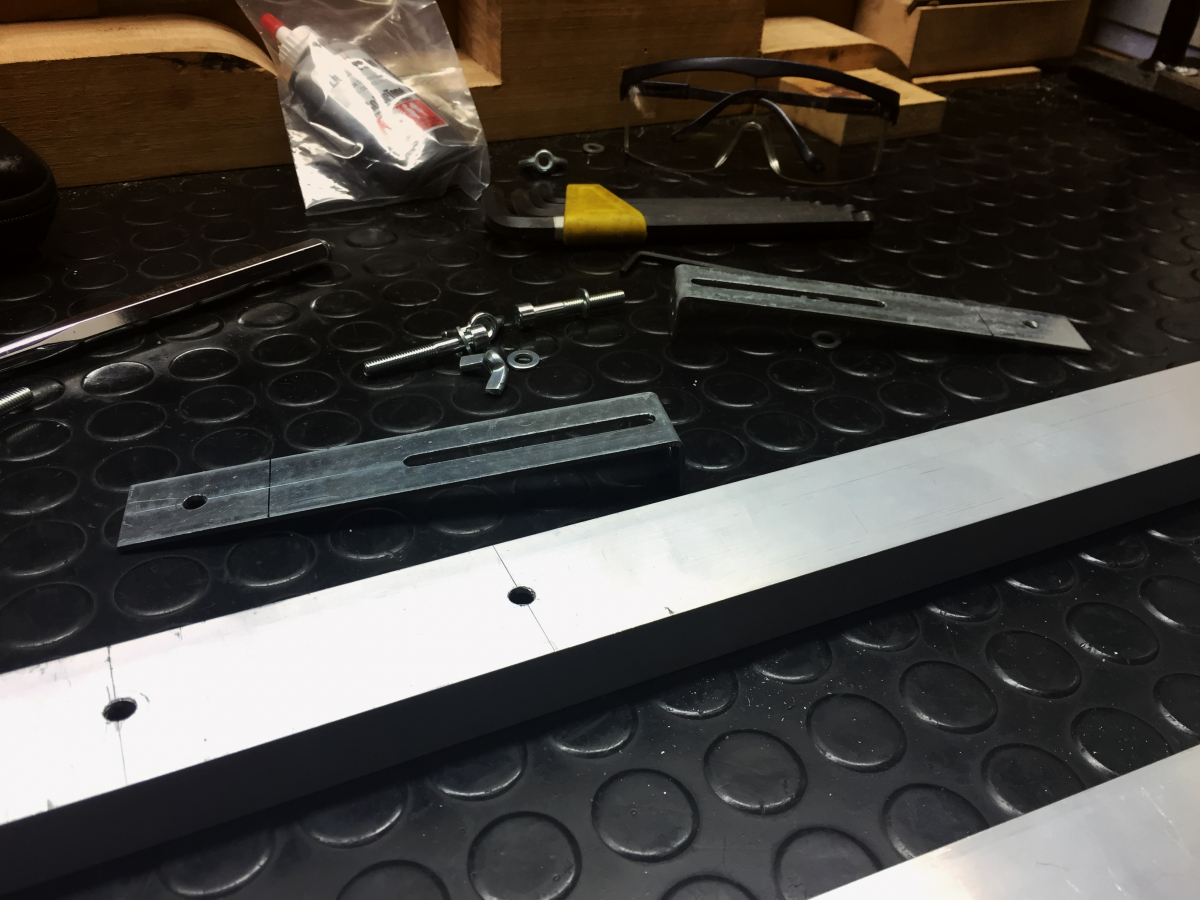

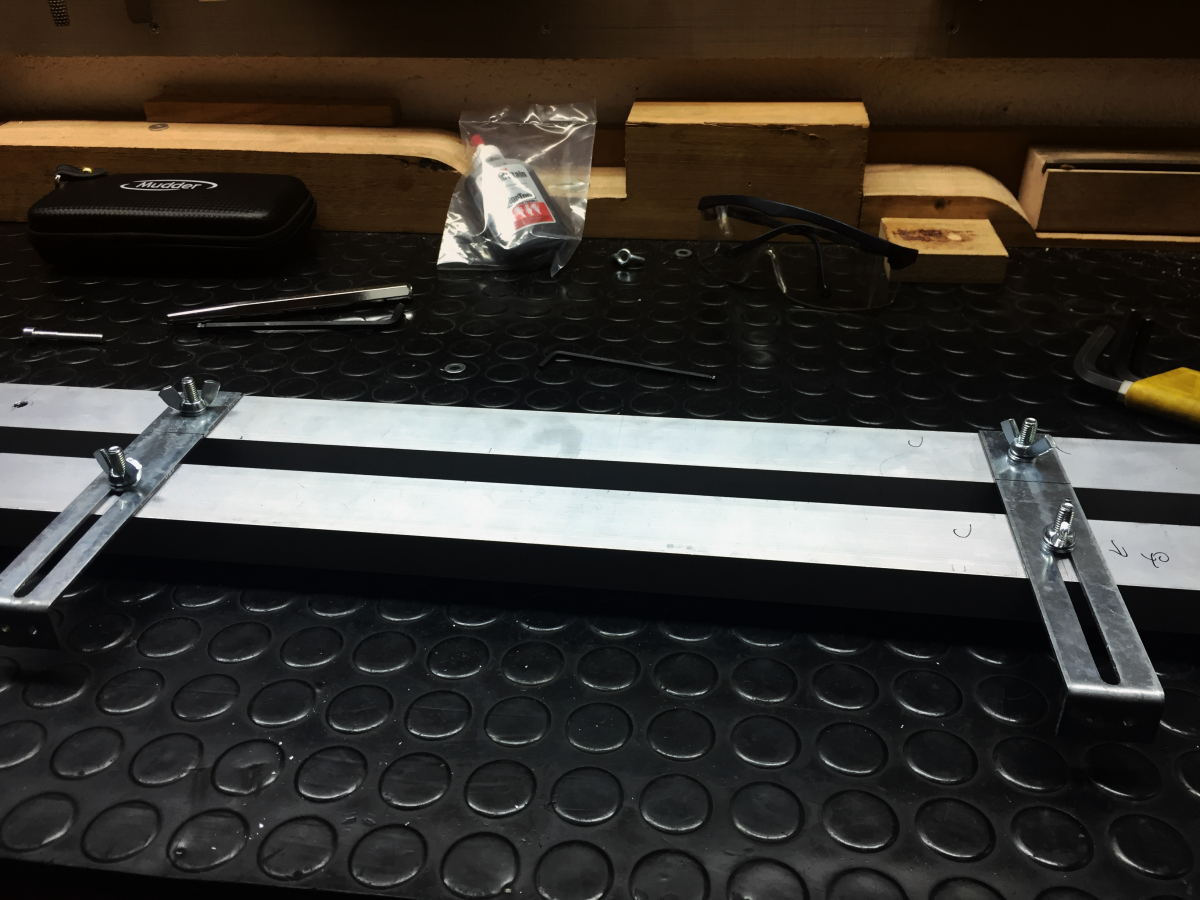

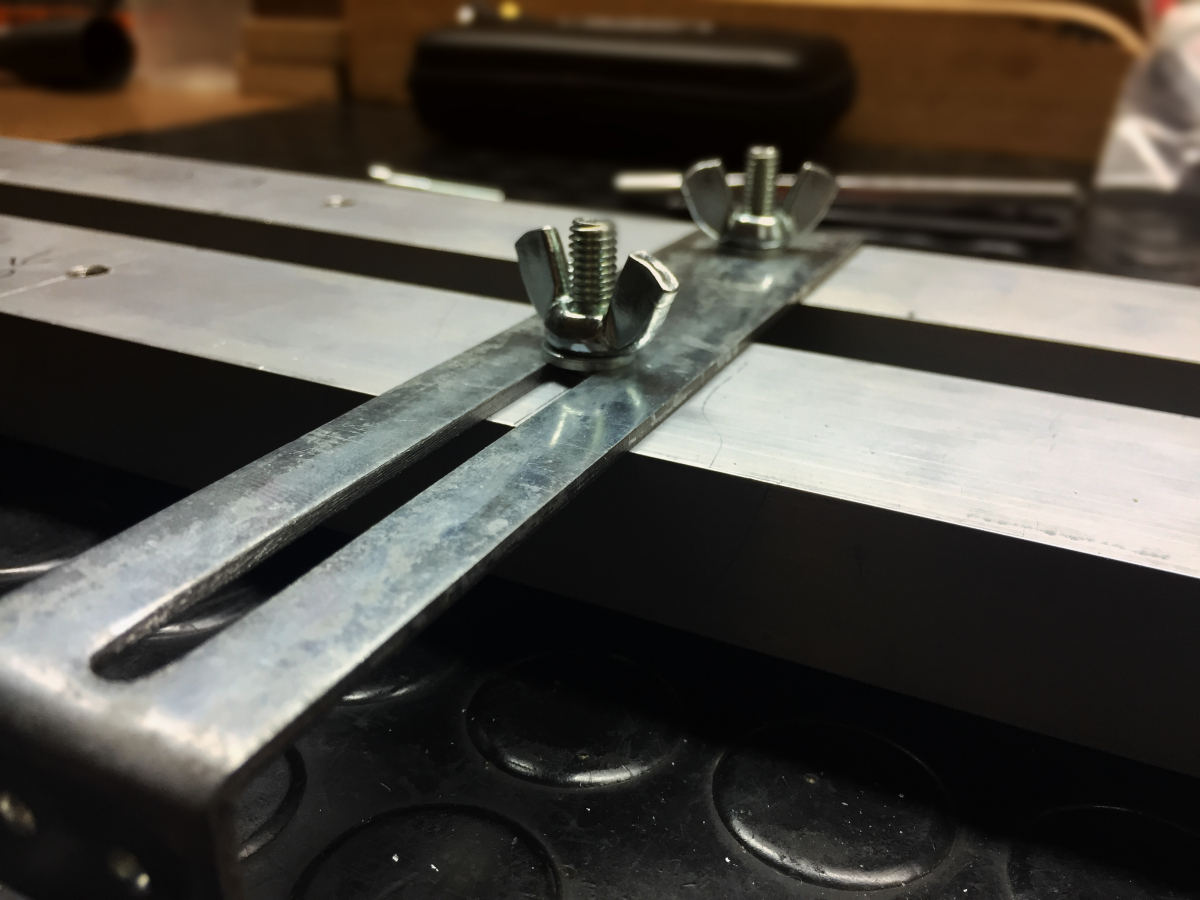

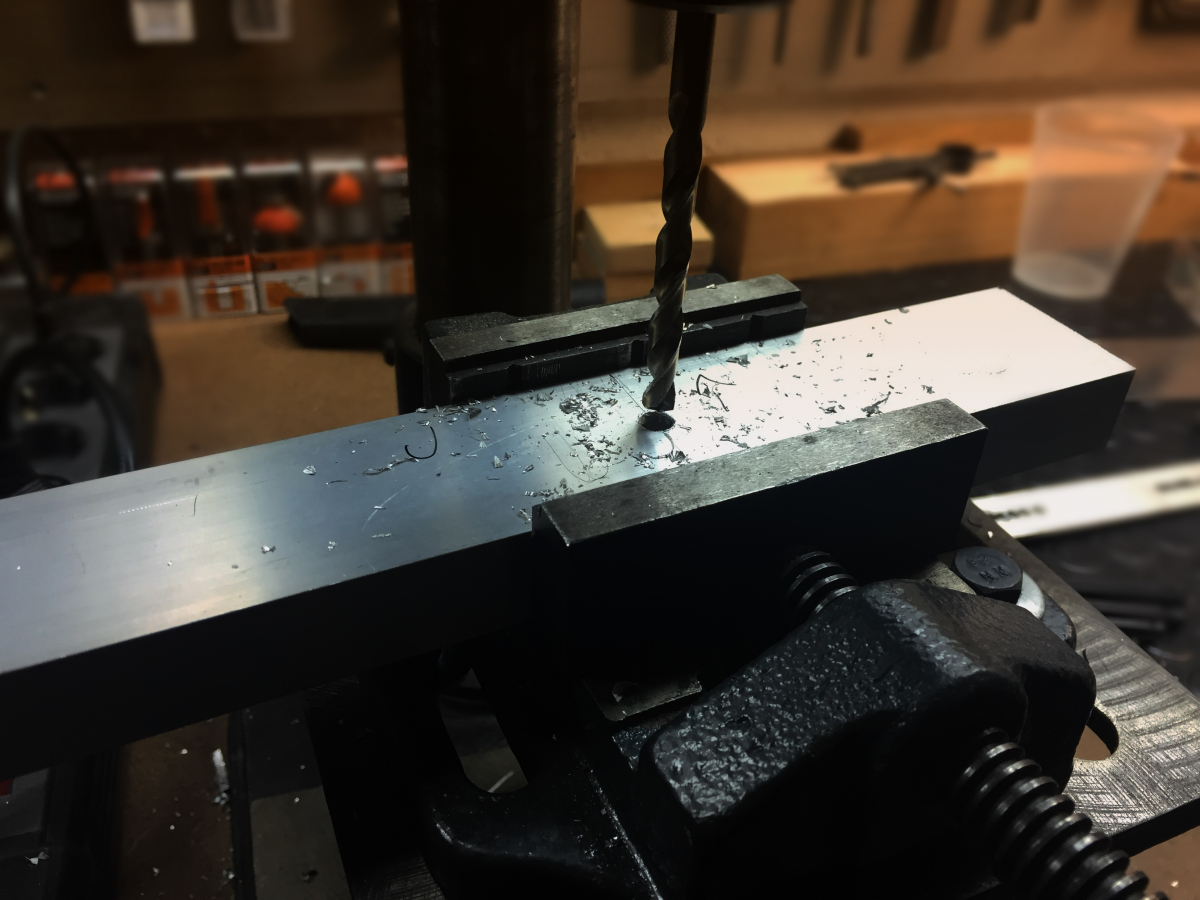

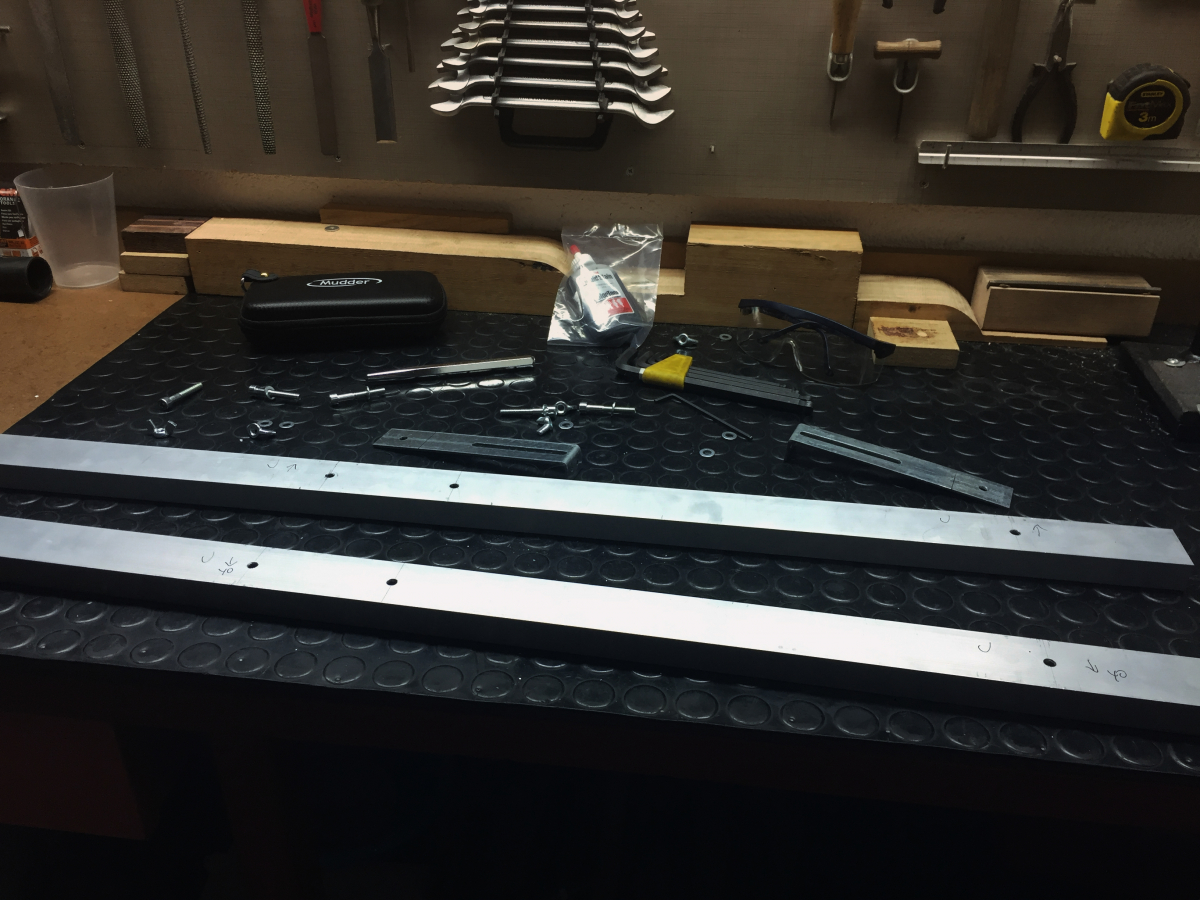

Me he construído este jig para posicionar y alinear el cuerpo y el mástil con recortes y material de reciclaje que tenía por el taller, porque a pesar de constrúir completamente a mano, porque me encanta dotar a las guitarras de ese factor humano del que carecen las máquinas pero sin renunciar a la precisión de éstas. Os dejo unas fotos del jig que es muy simple, pero muy efectivo. Un saludo:


Scorpionscar
Subir
