Ampli sencillo todo a valvulas sin trafo de salida (OTL)

Tonyguitar
#193 por Tonyguitar el 17/06/2018
#191 al final fmk tenia que decidir si cortar el cable rojo o blanco y acerto, era el blanco, debio de cortar en el ultimo segundo :risa:
Subir
Luisito Baneado
#194 por Luisito el 17/06/2018
TonyGT-Ibiza escribió:
al final fmk tenia que decidir si cortar el cable rojo o blanco y acerto, era el blanco, debio de cortar en el ultimo segundo


No se yo, le estoy wasapeando y no contesta...
Subir
1
fmk
#195 por fmk el 18/06/2018
Jajaja si, que poca fe, experimentos no han faltado, pero en baja es relativamente seguro y divertido.

aunque me habéis hecho reiír un rato,

Toni eso pone o dice en ese reductor de tensión,

Jajaja yo mas que cortar cables , me paso el día uníendolos,
Subir
Tonyguitar
#196 por Tonyguitar el 18/06/2018
Bueno, veo que fmk ha sobrevivido a la explosion :D es un diyer metal !.
Fmk, otra cosa, ¿con este puedo elevar de 9v a 24v por ejemplo? ¿Esto se hace con el tornillo del trimmer?
https://m.ebay.com/itm/DC-3-24V-to-5V-28V-9V-12V-24V-2A-Adjustable-Boost-Step-Up-Converter-Power-Module/223010390922?rmvSB=true&ul_ref=http%3A%2F%2Frover.ebay.com%2Frover%2F1%2F1185-53479-19255-0%2F1%3Fff3%3D4%26pub%3D5575049788%26toolid%3D10001%26campid%3D5337383433%26customid%3D%26mpre%3Dhttps%253A%252F%252Fwww.ebay.com%252Fitm%252FDC-3-24V-to-5V-28V-9V-12V-24V-2A-Adjustable-Boost-Step-Up-Converter-Power-Module%252F223010390922%253Fhash%253Ditem33ec74838a%253Ag%253AvF4AAOSwdrlbGn8m%26srcrot%3D1185-53479-19255-0%26rvr_id%3D1569378147564%26rvr_ts%3D130837091640ada3d6777f80fff67b1e&_mwBanner=1&_rdt=1&ul_noapp=true

Lo del display me da igual, pero me gustaria conseguir alguno que lo eleve a por lo menos 36 o 40v y sea barato, que quiero pedir unos cuantos.

Yo tengo displays de DC para hacer una fuente de alimentacion regulable en una caja grande.
Subir
fmk
#197 por fmk el 18/06/2018
Si Tony ese que pones lo hace, pero como dice solo llegará a 28v ,

Pero busca que hasta 35 seguro hay sin display, y 45 también

Si se ajusta con ese tornillito del pote azúl, todos van similar, pero se hace bién con precisión, porque esos tornillos dan mucho recorrido sueve para ajustar fino y fácil.

La precisión de ajuste y facilidad es mucho mas buena que con los trimer normales esos de pote, y tiene mucho más margen para poder tener precisión.

Solo hay que tener cuidado de no hacer muchas locuras para que no pete algún condensador, que pudiera llegar a explosionar si no se utiliza dentro de los rangos recomendados por el fabricante.
Subir
fmk
#198 por fmk el 28/06/2018
Tony los conos de 800 ohms, los puedes localizar por ebay o similar en web, aquí en españa hay poco ya.

En cuanto a tu pregunta de si se conectan directamente a la salida de la válvula, la respuesta general es no, pero en realidad depende de la topología.

Yo añadiría que en alta tensión no es salida directa directa, aunque no llevan trafo tienen que acoplar por capacitancia, es decir con condensador o filtros rc o lc entre la válvula y el cono, y mejor poner varios condensadores no solo uno, por seguridad del cono, otras veces con pequeños trafos de baja relación, desde 1:1 , hasta 7:1 ( 800:8 ohms).

Pero en bajo voltaje, por ejemplo el que yo he desarrollado, es el único que conozco con salida directa de válvula a cono, sin riesgo de ningún tipo y por tanto el único de salida directa DC a cono también,
Los amplis normales la salida a cono suele ser AC mayormente.

Saludos
Subir
Tonyguitar
#199 por Tonyguitar el 28/06/2018
ya, claro, si no metes un condensador que desacople la tension continua le estaras metiendo 350 voltios al altavoz, eso era de cajon, yo me refieria a hacerlo sin trafo de salida, ponerlo directo.
Subir
fmk
#200 por fmk el 29/06/2018
Eso es para alta +B con condensadores de desacoplo, como por ejemplo los esquemas de philips con 2 el86 a 300v de +B

Y para los de baja en 12v o 30v de +B puedes en los esquemas que he colgado aquí, tranquilamente poner la salida directa al cono de 800ohmios.

En el caso de bajo voltaje con +B de 30 v , si pones salida de cascos, ya casi habrá que bajar potencia con un par de resistencias en dicha salida de cascos,( Rob Robinette en su página tiene una calculadora por software para cálculo de salidas de cascos, y es una aplicación para android móvil.)

En los de 12v se podrá sacar directamente de la salida de cono a cascos. :-).
Subir
surkaster
#201 por surkaster el 18/07/2018
Muchas gracias por todo fmk....menudo libro de petete que nos has hecho.

Y por lo otro también.

Un saludo!
Subir
fmk
#202 por fmk el 18/07/2018
Gracias a todos vosotros, por todo que es mucho, animando a los grandes talentos de esta nuestra gran afición a que se dejen ver más y nos sorprendan con su buen hacer.

Yo solo he descrito lo que me ha apasionado estos últimos años por si a alguien le apaña o le sirve, y lo que me va a dar multitud de ratos de diversión y buen tono, sin gastar mucha pasta, eso si.

Y siempre animar al personal a hacerse un ampli punto a punto, que nunca fue tan simple además que es un desarrollo de lo más vintaje.

Saludos.
Subir
1
From Frasquete
#203 por From Frasquete el 19/07/2018

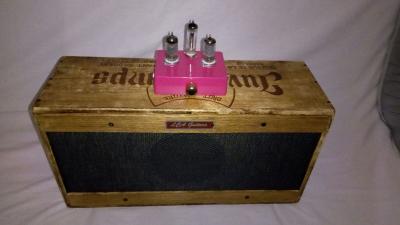

Gracias a ti fmk. Doy fe de cuanto se disfruta con tu ampli otl. Tu haciendolo y yo dándole caña.
Suena, como alguien dijo, a fender "cabreao"; no molestas a los vecinos, no tiene peligro de accidentes a 12v. y chuta super relajado, lo cual garantiza su durabilidad. Tiene un tono valvular precioso sin tumbar la casa...
Que sale barato, me consta porque tu lo hiciste y lo sabes... ahora bién, para mi no tiene precio.
Gracias amigo :amigos:
Subir
fmk
#204 por fmk el 19/07/2018
Que tal compañero, me alegra leerte por aquí, y que te haya gustado tanto como a mi, este bicho como es muy simple y limpio traga pedales de maravilla, incluso de alta ganancia, respetando al máximo el tono de la guitarra

Y no es nada oscuro,
Con cascos de alta impedancia no tiene rival,
También hay algunos cascos de media impedancia sobre los 200 ohmios o 300 ohms, que supongo valdran porque con cascos de volumen va sobrado,

Para cascos estandar de 8 a 32 ohmios no tiene sentido pero si alguien deseara conectarlos no es lo más adecuado, y podrian calentarse pero si alguien quiere probar podría probar con alguna resistencia o inductancia o carga, que compense o reparta las cargas con el cono, bajo su responsabilidad y riesgo. Lo suyo es utilizar cascos de 800 ohmios o próximos, ( o altavoz de 800 ohmios , que nos dará la máxima calidad y no supone cuellos de botella en cuanto a la impedancia.

Me gusta especialmente con los de alta ganancia tipo Brown o bsiab y con los tipo Jcm800, y si añades delante un germanio ya no hay nada que se embarre, literal, ni siquiera una LP pen humbukers de mastil.


Una curiosidad, la válvula 12k5 trabaja internamente a más temperatura que muchas válvulas de potencia o previo en sus filamentos ( calentadores) , unos 1000 grados, pero solo los filamentos como digo, pero disipa muy bien y se calienta como cualquier otra válvula de potencia, como es pequeña parece que se calienta bastante para su tamaño pero es normal.
