Tele style de Olivo

#36 jaja, sarna con gusto no pica...podría hacerlo todo con cnc, pero me da palo, más que nada por el gusto de hacer el máximo a mano. Todavía hay gente que valora las cosas hechas a mano...
La prensa es de 1T, suficiente. Creo que con 0,5 te llegaría, pero no lo sé, nunca la he probado.

Para hacer las tapas de la pala, las he regruesado con la fresadora, tal como se ve en la imagen. Las he dejado a 4,5 mm que una vez lije se quedará en 4 mm o algo menos..

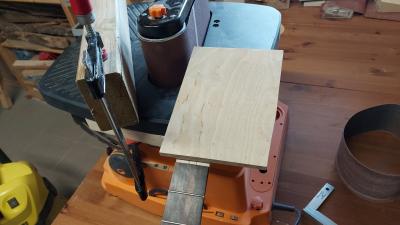

Seguidamente le doy angulo a la parte que está en contacto con la cejuela. Para ello lo hago con la máquina, dando la inclinación correcta.



Titebond y a esperar...nunca son suficientes sargentos...jaja Para que no me quede cola seca donde va la cejuela, lo limpio con un cepillo de dientes y agua, así quito toda la cola que pueda salir al prensar.



Y el resultado

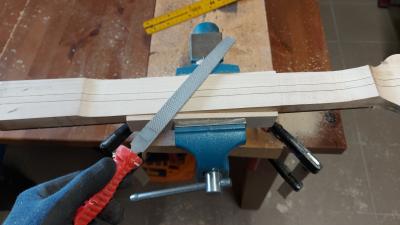

El siguiente paso es empezar a dar forma al mástil. Para ello primero aplano la parte trasera y la dejo algo más gruesa de lo que quiero el mástil, con escofina y paciencia...

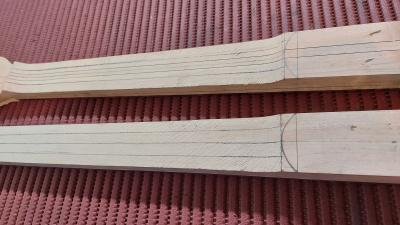

En este caso, los dos mástiles van en C. Así que me marco las lineas de referencia y a dar forma



Primero empiezo con una radial y lija de g-60. Hay que ir con mucho cuidado si no quieres hacer un desastre...Lo dejo bastante cerca de las lineas de referencia



Seguidamente con escofina

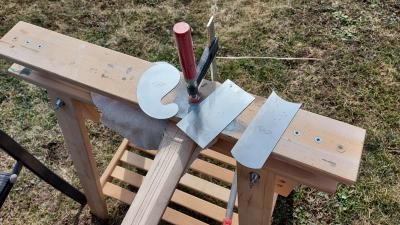

Y finalmente le paso la cuchilla para dejarlo lo mejor posible.



Para redondearlo, voy jugando con escofina y cuchillas. Finalmente con lija termino de redondear (este paso me falta). Con este sistema he dado forma a los dos mástiles en 1,5 h, bastante rápido. A falta de afinar todo y terminar de hacer los finales..

Había cogido esta publicación como referencia por lo detallista que eres, y lo escrupuloso con las medidas y comprobaciones...... y se pierden todas las fotos por el incendio del servidor, ya es mala pata. Ahora que ya tengo la madera.

#39 Bienvenido Joe,
Por suerte solo son las fotos, que se pueden volver a subir. Nada grave. En cuanto tenga un momento las vuelvo a colgar!
Saludos y adelante con ese proyecto!

Bueno, como llorar no sirve de nada, he empezado a subir de nuevo las fotos perdidas, aún faltan, ya las iré añadiendo a medida que tenga tiempo. De hecho hay algunas que no las encuentro ni en mi ordenador, pero bueno, no son las importantes...jaja..

He terminado de dar forma a los mástiles, pasando lija y midiendo constantemente para alcanzar el grosor deseado. Como veis mido en diferentes sitios para ver como va subiendo el grosor e ir lijando más o menos en las diferentes zonas. También he hecho los taladros de los afinadores, no hay fotos pero bueno. Marco los puntos donde taladrar, tengo una plantilla, ya que casi siempre hago la misma pala y taladro con taladro de banco..



Para las transiciones, utilizo escofina, cuchilla y lija. En ese orden concreto. Perdón que no tengo fotos más detalladas, pero este paso hace mucho polvo y estoy muy concentrado, así que no tengo fotos.. pero ya os podéis imaginar como va...

Trabajo fino fino con los mástiles, si señor

#42 Muchas gracias Jesús! Se hace lo que se puede.
Aunque se intente hacer perfecto, al hacerlo a mano, casi siempre hay algún pequeño pero...nada importante, y que a mi me fastidia mucho porque soy el que lo ha hecho y soy demasiado perfeccionista...jaja

Vaya compañero!!! Si que se ha quedado bonita!!! Enhorabuena!!

#44 Gracias Universe13, pero esa que está terminada era otra que hice de olivo, solo para mostrar como de bonita es esta madera y aclarar que no es pesada si se utiliza con moderación.

Ya he terminado de subir todas las fotos que se perdieron!!! A seguir!

Bueno, pues ya tengo los mástiles terminados y lijados con g-120 a falta de poner el logo en la pala, que lo haré en breve. Ya os mostraré todo el mástil cuando estén los logos puestos. Uno va quemado y el otro insertado con madera oscura.

Para terminar de dar el grosor de la pala, no se si recordáis que dejé 1mm más menos pendiente y que ya ha tocado hacer. Para ello me pongo una madera a escuadra con la cejuela y la paso por la máquina tal como hice al principio, intentando no presionar demasiado cuando llego a la voluta para no ahondar más esa zona que el resto. Después solo me queda repasar un poco con la orbital y g-80. Tal como os comenté, dejar este milímetro para ahora me permite corregir, en caso de que suceda, quitar cualquier astillado que haga la broca al taladrar los agujeros de los afinadores.





Para comprobar que las transiciones y que el mástil tenga una correcta forma, lo hago dando sombra con una regla hasta que veo que la sombra se ve lo más simétrica posible.No se si me explico....Y como veis, en los taladros de los afinadores no ha quedado ningún astillado, es una tontería porque no se ve, pero si queda así, mejor que mejor...

Buenas!
Hoy vengo con malas noticias, al menos para mi.
La semana pasada tuve un pequeño accidente y me jodí la rodilla, cosa que me hará estar unos 2 meses de baja. Podría haber sido peor..así que voy a tener que parar los proyectos hasta recibir el alta. De momento no puedo apoyar el pie en 1 mes y luego ya veré la evolución. Ahora al menos tendré tiempo para tocar un poco.
Espero poder volver lo antes posible!
Saludos!

#47 mucho animo compi! ahora a guardar reposo y cuando tengas el alta fijo que recuperas rápido el ritmo de esas guitarras!
