Tele style de Olivo

Muchas gracias a todos!!
Al menos, este paréntesis servirá para que las tapas de olivo terminen de secar.

Vicent escribió:

Referente al tema de la construcción de la guitarra, concretamente en darle forma al mastil, como lo haces?

Pues depende la forma que le quieras dar, se marca de una manera o de otra. Intento explicarlo. Normalmente los hago en C, pero te explicaré también en D.
Imagínate que el ancho del mástil y el grueso los puedes dividir en mitades o en tercios.

En C : Marco el ancho del mástil en la mitad a lo largo y esas 2 partes que salen las marco por la mitad. En el grueso, tomo la medida del mástil y el diapasón y los divido por la mitad al largo. Eso significa que hay que quitar material hasta llegar a las líneas. Una vez quitado ese material, vuelvo a marcar mitades, una en la parte del ancho del mástil, otra en la zona que he rebajado y otra en el grueso del mástil. Y a quitar material hasta las líneas. Luego ya solo queda redondear. Resumiendo, tienes que rebajar material 3 veces. Las tres veces del medio al medio.

En D : En este caso el grueso del mástil lo mido sin contar el diapasón. Entonces desde el centro del ancho del mástil hago tercios y en el ancho medios. Eso quiere decir que la primera vez que quitas material vas de tercio o medio. Las siguientes dos veces de medio a medio. En este caso depende como quieres hacer la D, puedes ir jugando con esos tercios y medios para dar la forma deseada..

No se si me he explicado bien. Es difícil sin imágenes. A la que pueda subo una imagen que se ve más claro..

Buenas! Pues ya ando por aquí de nuevo. No recuperado del todo pero ya puedo trabajar, así que sigo!!

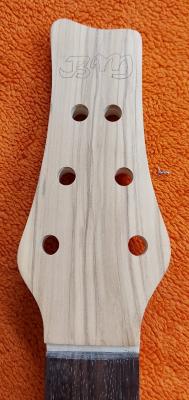

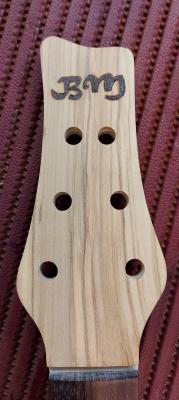

He quemado el logo en la pala de olivo. Para ello, lo dibujo y con pirógrafo y paciencia lo quemo. Esta vez lo he quemado bastante para que cuando barnice y suba el color del olivo, se vea bien el logo.

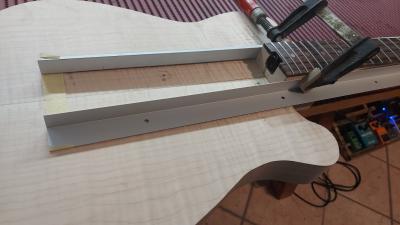

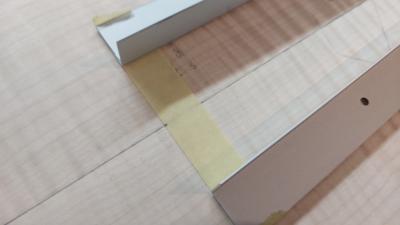

Toca hacer el hueco del mástil en la guitarra con tapa de arce. Para alinear el mástil con el centro de la guitarra, lo hago poniendo dos guías a cada lado del mástil. Por un lado el centro del mástil lo pongo en el centro del cuerpo y por el otro, pongo una cinta entre las guías, marco el centro y lo pongo que coincida con el centro del cuerpo.

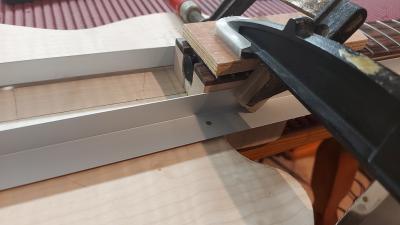

Con un sargento fijo el mástil.

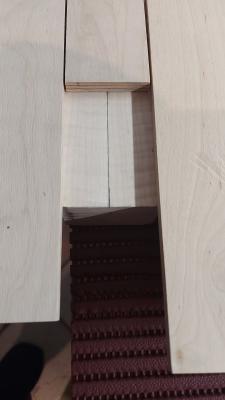

Quito las guías, y con unas tablas hago la plantilla para fresar.

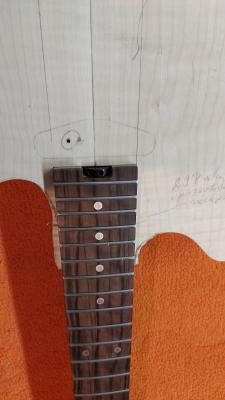

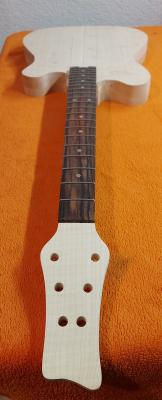

Y mástil en su sitio.

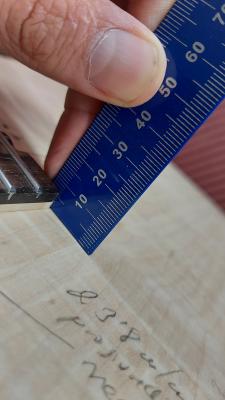

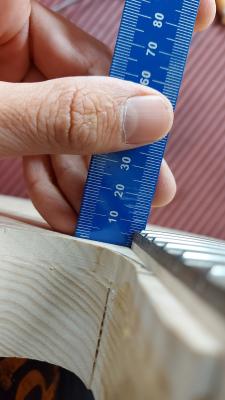

Es importante comprobar que a cada lado tengo la misma medida...





En el cuerpo de la guitarra falta ajustar los laterales del hueco del mástil. Normalmente lo hago una vez tengo el mástil puesto para que quede todo perfecto, sin escalones..

Me alegra verte de vuelta, recuperándote y pudiendo currar . Me mola lo del pirograbado de la pala

Keep on rockin' !!

#64 Gracias Jesús!
A mi los pirograbados me molan muuucho!
De momento las guitarras avanzarán despacio, tengo unas cuantas reparaciones pendientes, pero intentaré hacer algo cada día. La de olivo la espera el dueño con ganas…
Salud!

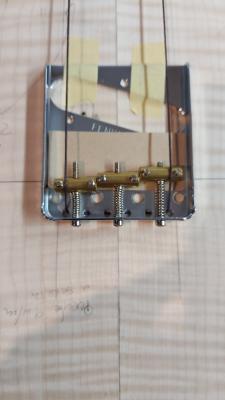

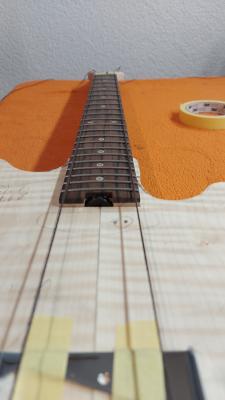

Para alinear el puente con el mástil, primero me marco en la guitarra la escala que hago coincidir con las selletas. Con una cuerda paso lo que sería la primera y sexta cuerda desde el puente a la cejuela, haciendo que quede bien alineado. Solo falta marcar los agujeros y taladrar. Perdón que las fotos han salido un poco borrosas..

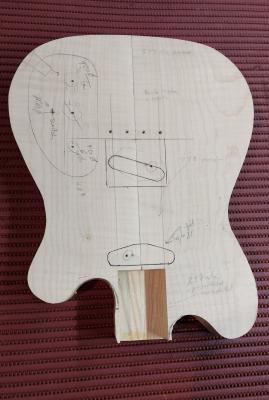

Una vez he taladrado, monto el puente y me marco los límites del puente y donde irán las pastillas.

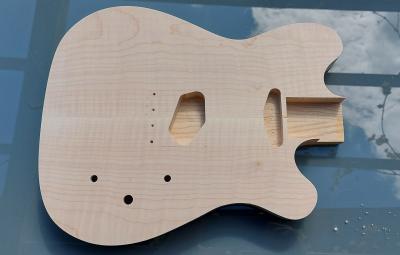

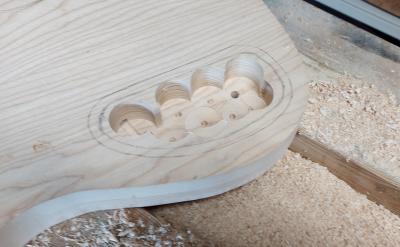

Luego ya solo queda vaciar con taladro y broca forstner y fresar con plantilla. También he fresado la cavidad de la electrónica y he hecho los taladros para los controles, volumen, tono y switch. Como veis, tambien he afinado los laterales de la cavidad del mástil, que había dejado más ancho para ajustarlo al mástil.

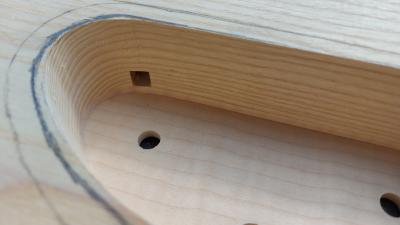

Un detalle del canal que comunica con las pastillas, que se fresó anteriormente. Así me ahorro utilizar una broca larga para hacer las conexiones.



Voy a medir la humedad del olivo, que creo que estará listo para ser utilizado. Si es así, empezaré con el cuerpo de olivo.

Me bueno el detalle de los perfiles para centrar el mástil! Aparte que es muy cómodo de poner un gato para sugetarlos, me lo apunto jeje, yo lo hacía con una regla marcando un lado y luego el otro, pero claro si tienes desviación toca borrar, mover el mástil y repetir, de esta forma es mucho más rápido.

Lo del fresado de la electrónica todo un acierto, te evitas la broca larga y estéticamente queda mucho más elegante .

Deseando verla montada!

#67 Si, la verdad que va muy bien. Es lo más rápido y efectivo que he encontrado. Hay gente que lo hace con láser, pero a mi me va mejor así.
Jej, un agujero cuadrado mola mucho, jaja. Aunque no lo hago por estética. Con broca te arriesgas a varios desastres…

#68 totalmente de acuerdo, un fresado en el cuerpo no cuesta nada y facilita un montón las cosas luego. En la que estoy haciendo se me olvido hacerlo y tenía pánico de no inclinar lo suficiente la broca y que apareciera en mitad de la parte de atrás

#69 Con una fórmula puedes calcular por donde saldrá la broca más o menos, pero si, siempre te arriesgas a algo...

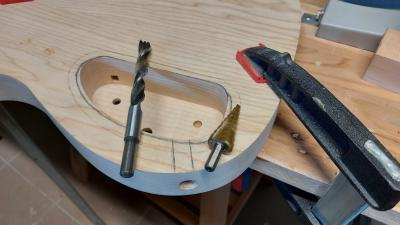

Para hacer el agujero del jack, lo hago con estas dos brocas. Me gusta este tipo de jack.. Primero taladro con broca de 12 y luego agrando para insertar el jack dentro.

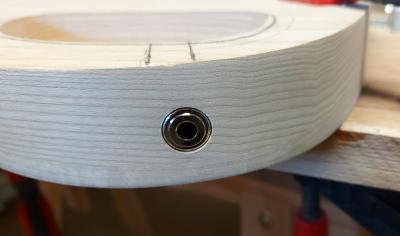

Quedando algo así..

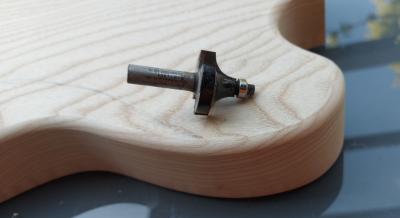

Los cantos traseros los perfilo con esta fresa, con un mini radio. Los delanteros los dejaré vivos o ligeramente matados.

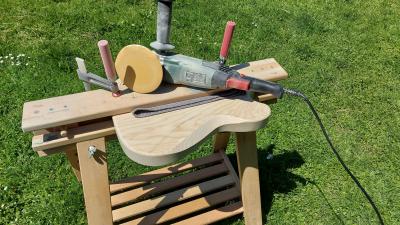

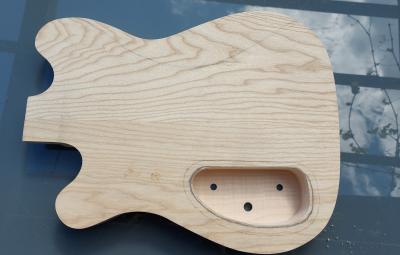

En la trasera le hago el perfil para la barriga..En este caso lo haré bastante exagerado. Primero con flex y luego con cuchilla y lija. Ya mostraré el resultado



Tengo avances con el olivo, que ya pondré.

Bueno, pues ayer empecé a preparar el olivo, que ya lo tengo seco al 7%.

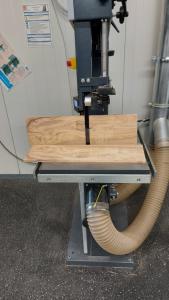

Primero lo abrí en libro, tanto la delantera como la trasera.



Y después lo regruesé a 10mm con máquina. Las piezas aún no están pegadas, lo hago hoy. Falta escuadrar los cantos y a pegar!

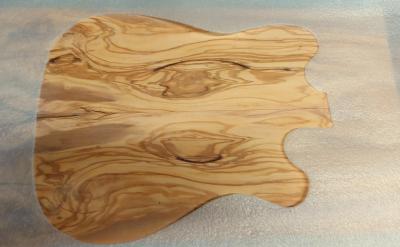

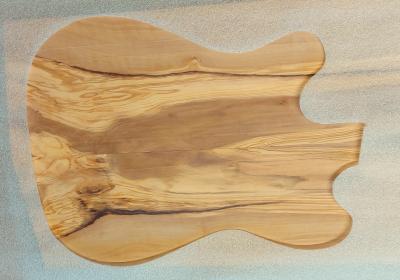

Esta es la delantera tal y como quedará



Y esta la trasera. Mooola!!!
