Proyecto Marshall Lead Mosfet Pedal

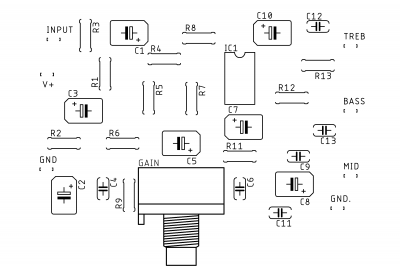

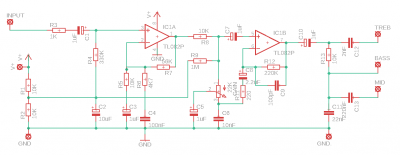

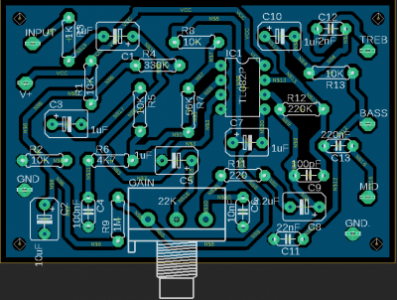

Y ahora sí, a no ser que se me haya colado algún fallo más (toco madera) esta es la refinitiva:

Archivos adjuntos ( para descargar)

OFERTAS EN TIENDAS Ver todas

-14%

Harley Benton AirBorne 2.4Ghz Instrument

59 €

Ver oferta
-13%

Harley Benton DNAfx GiT

129 €

Ver oferta
-45%

Hughes & Kettner Spirit of Rock

48 €

Ver oferta

SEGUNDA MANO EN MERCASONIC Ver todo

Fender Highway Tele USA. 4 Switch. Brass Saddles. GreasebucketTM circuit.

1.150 €

Ver
Gibson les paul classic 2004

1.900 €

Ver
Boss Acoustic Simulator AC-3

60 €

Ver

¿Tienes equipo que ya no usas? Véndelo en Mercasonic

Sorpresa, sorpresa. Hay algún error más en el circuito, así que toca esperar. Tampoco es que haya cola esperando por lo que veo

Abrí un hilo en ssguitar hace un par de días y me están echando un cable, con un poco de suerte sacaremos algo en limpio

dazz escribió:
Te dejo los honores y que lo bautices como quieras

jajajaja, no hombre, yo me referia a que ¿que modelo en concreto era este marshall mosfet, era el lead 12 o era otro? es que no me acuerdo, yo se que Dani el forero que esta aqui en este hilo me recomendo el lead12 y otro.

2 respuestas directas

#111 Es el Lead 12, que es el que me pedistes aquí que mirara si no me equivoco

"TonyGT-Ibiza" escribió:
Otra cosa, si tienes un rato mirate el ultimo mensaje de este hilo:
https://www.guitarristas.info/foros/proyecto-marshall-lead-mosfet-pedal/260987/pagina6#post2339672
fijate que propongo hacer un pedal con el previo de un marshall mosfet, es muy sencillo, solo falta pasar el schematic a un layout y una pcb, echale un ojo a ver que te parece tio, gracias.

#111 este es el Marshall Lead 12 y el que recomendé también fue el Marshall 3210

Aunque no hable porque yo no tengo ni idea, sigo por aquí expectante jajaja

La mod del germanio si se pudiese hacer fijo que haría mejorar aún más el sonido al ser solo previo

Gracias a los dos, yo aunque hablo tambien, lo que hago es ir siguiendo el hilo y aprender del compañero dazz que es un maquina :brindis:

El Marshall 3210 creo que tiene mas lio, pero igual se podria hacer tambien.

#114 Bueno, yo también estoy aquí para aprender, y me queda mucho por idem

En cuanto al 3210, desde luego es más complejo. Lo que no acabo de ver es la relevancia de los mosfets (que están en el power amp) ni de los mods de germanio. dónde se supone que irían esos mods?

EDITO: se trataría de poner diodos de clipping de germanio? y dónde exactamente, en la retroalimentación de los operacionales?

Como el shredmaster es parecido a los mosfet, es cosa de fijarse en que zona irrumpen del pedal y acoplarlo a este en ese mismo sitio, es lo que se me ocurre, mañana lo mirare

No os lo vais a creer. El circuito que propuse inicialmente era perfectamente correcto, pero un error de bulto en la simulación me hizo pensar que había que modificarlo. Podéis seguir mi debacle aquí: https://www.ssguitar.com/index.php?topic=4466.0

En fin, lo bueno es que eso significa que puedo quitar todo lo que fui añadiendo para corregir un problema que no existía. Lo malo es que con menos componentes la PCB parecerá menos pro

cuanto menos componentes mas facil jajajajajaja, mejor, a veces un circuito cuanto mas simple es mejor suena.

1 respuesta directa

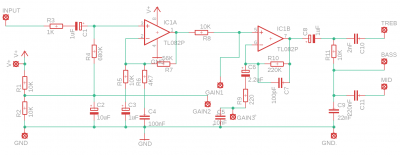

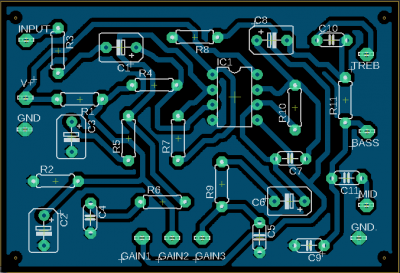

A ver si esta es la buena

Archivos adjuntos ( para descargar)

2 respuestas directas

#118 En teoría todo lo que añadí era simplemente superfluo y no debería afectar el sonido. Qué yo sepa al menos.

Pero bueno, lo que me mola es que ahora sé cómo hacer las PCB. Es escandalosamente fácil con el Eagle Autodesk. Con un par de tutos estaba tirando, aquí están por si alguien quiere probarlo:

https://www.youtube.com/watch?v=1AXwjZoyNno
https://www.youtube.com/watch?v=CCTs0mNXY24

y bueno, yo ya voy a ponerme con el Azabache para mi siguiente proyecto, espero que alguien monte este Lead 12 porque si no averiguo donde vivís... y soy capaz de ir y poneros Telecinco en todos los canales de la tele, que estoy muy loco

1 respuesta directa
