Mi primera guitarra desde cero [Custom]

dazz
#157 por dazz el 08/11/2019
#151 Dokken, bueno, lo primero felicidades por el proyecto, está quedando increíble.
Crees que podrías compartir el esquema del convertidor? Si el que te lo pasó está de acuerdo, claro.
Subir
1
Dokken
#158 por Dokken el 08/11/2019
#157 Sin problema, lo tenía en una plataforma de hardware libre así que no creo que haya problemas. Lo busco y lo subo ;)
Subir
1
Dokken
#159 por Dokken el 08/11/2019
Aquí dejo el pdf con el esquema ;)
Archivos adjuntos ( para descargar)
LiPo_Guitar_9V.pdf
Subir
2
dazz
#160 por dazz el 08/11/2019
Gracias crack. Entonces supongo que subió también los archivos para encargar la pcb (gerbers)
Si tienes un enlace al foro donde lo encontraste sería genial. Perdona por la brasa
Subir
1
Dokken
#161 por Dokken el 08/11/2019
#160 sin problema tio ;) este es el link con los layouts

https://oshpark.com/shared_projects/xyh7VkOT
Subir
2
dazz
#162 por dazz el 08/11/2019
Fantástico, es la pcb hecha en Kicad. Es un diseño super compacto y se puede usar para alimentar pedales también. Gracias de nuevo!
Subir
1
dazz
#163 por dazz el 08/11/2019
Y la salida es regulable hasta 33V, mola.
Subir
1
Dokken
#164 por Dokken el 08/11/2019
Si, esta que me ha mandado está fijada a 9v, seguramente pediré componentes para tener alguna con salida a 18v.
Subir
1
dazz
#165 por dazz el 08/11/2019
Yo hice uno de esos convertidores con el venerable MC34063, pero este seguro que funciona mucho mejor, a parte de ser más compacto. Y siendo SMD posiblemente se pueden encargar ensambladas y todo, con los componentes ya soldados.

Bueno, no interrumpo más el hilo, que lo importante es el guitarrón que te estás currando
Subir
1
Dokken
#166 por Dokken el 08/11/2019
Hoy he aplicado la segunda capa de epoxi al cuerpo y la primera a la pala. La verdad es que me ha sorprendido bastante como ha quedado la primera capa.

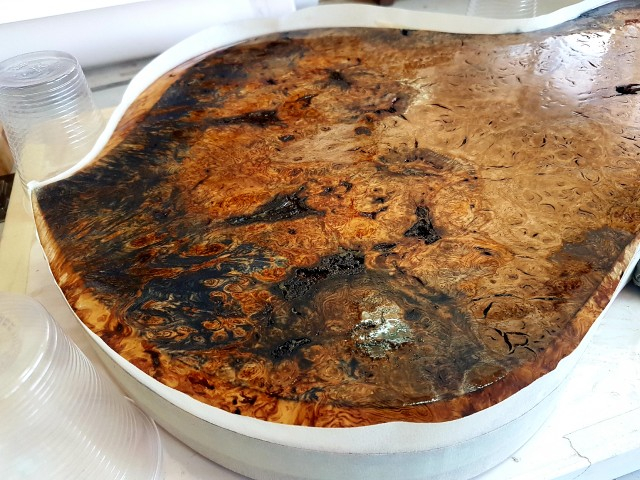

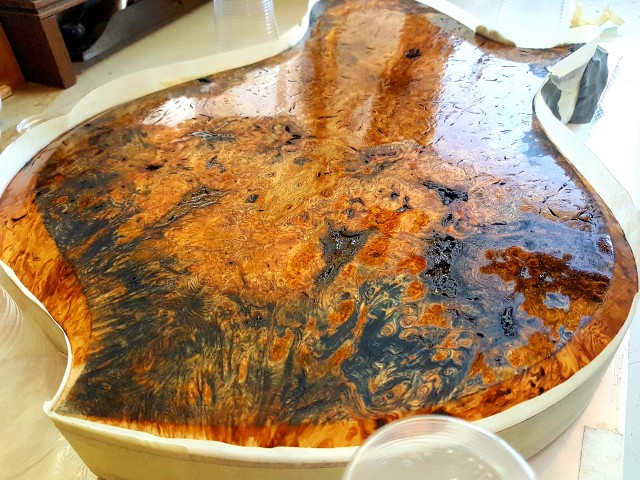

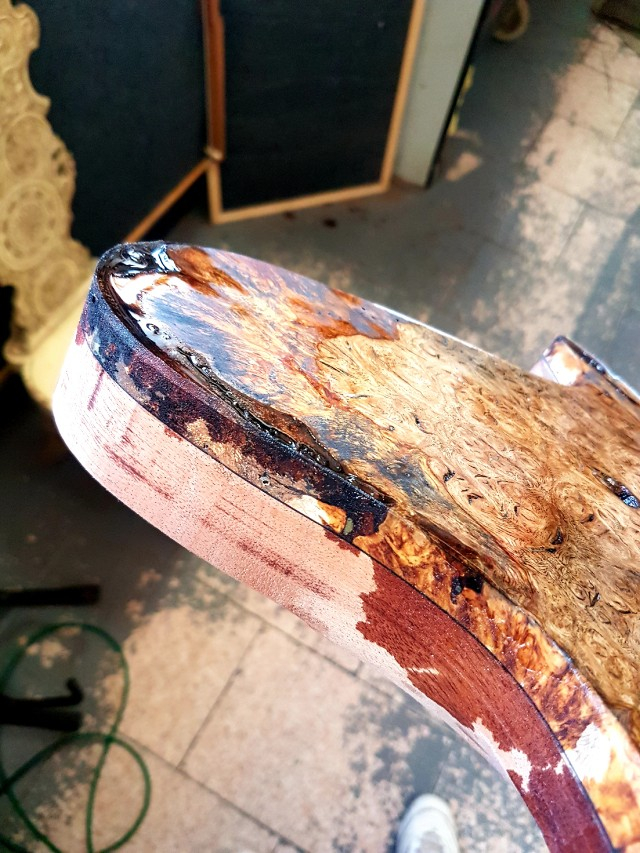

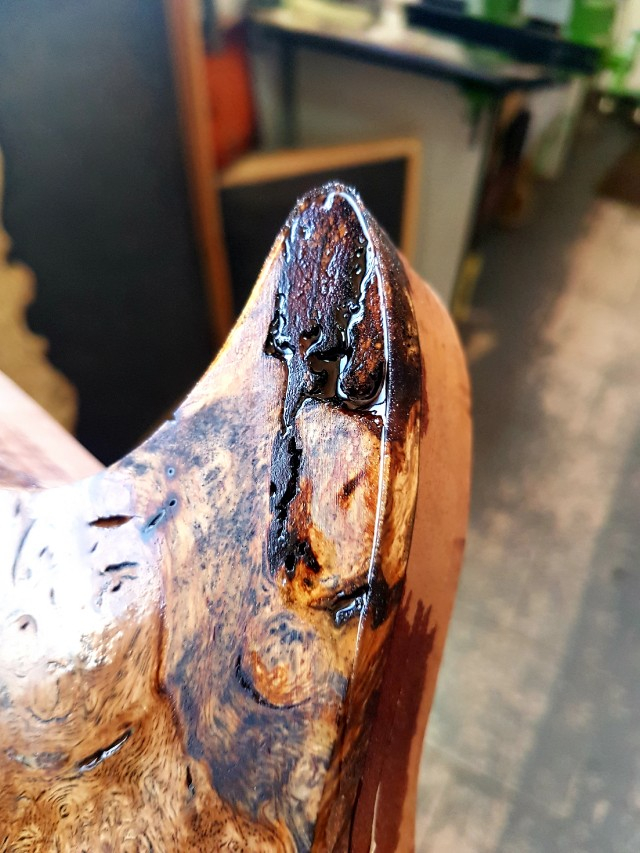

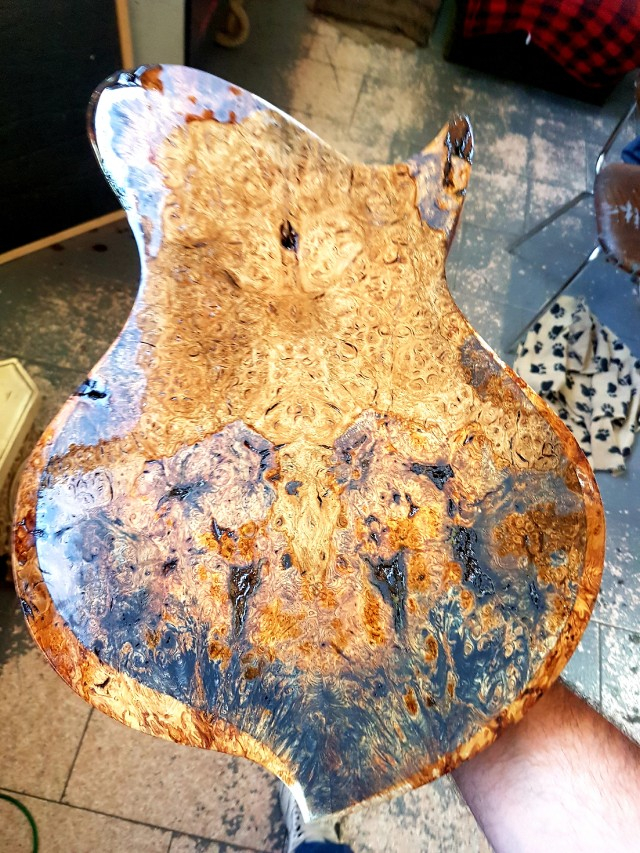

Aquí os dejo unas fotos de la primera capa seca, ha rellenado bastante bien los agujeros de los cuernos.

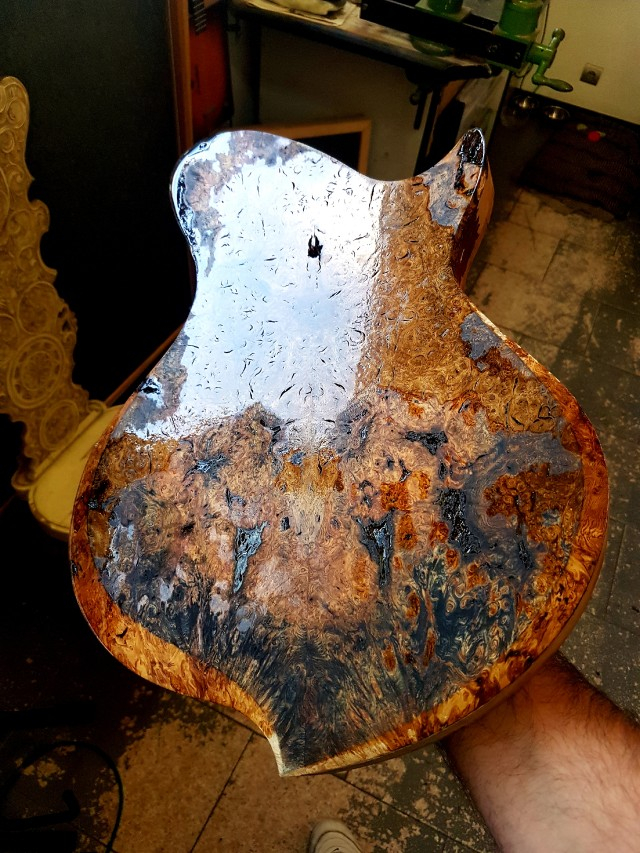

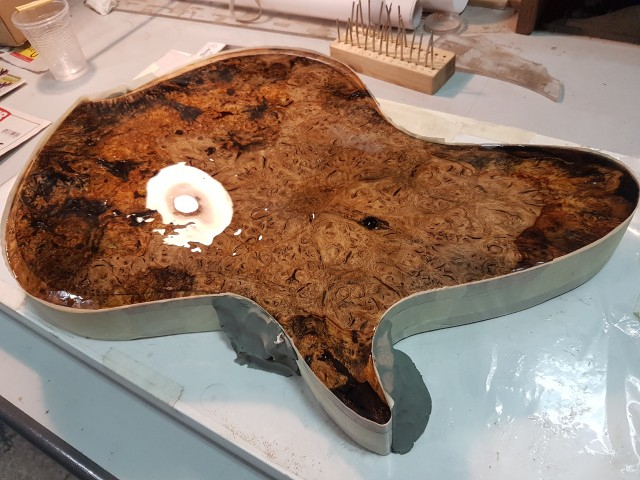

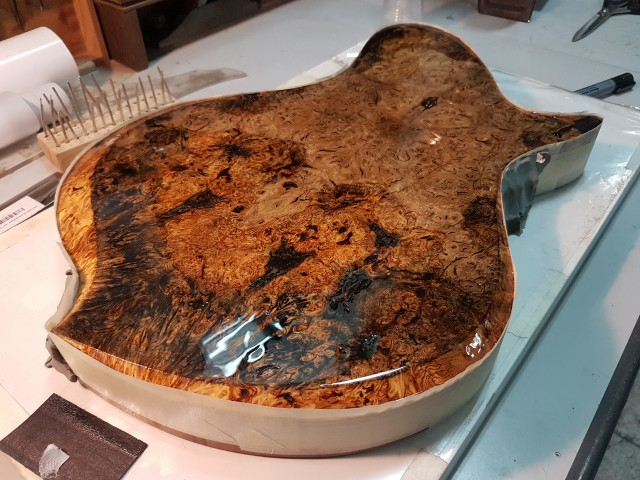

Aquí unas pocas con la segunda capa, seguramente toque dar otras dos mas para rellenar todos los micro agujeros.

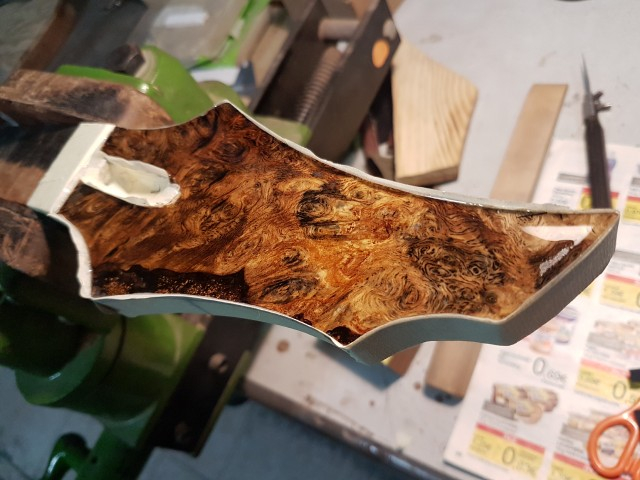

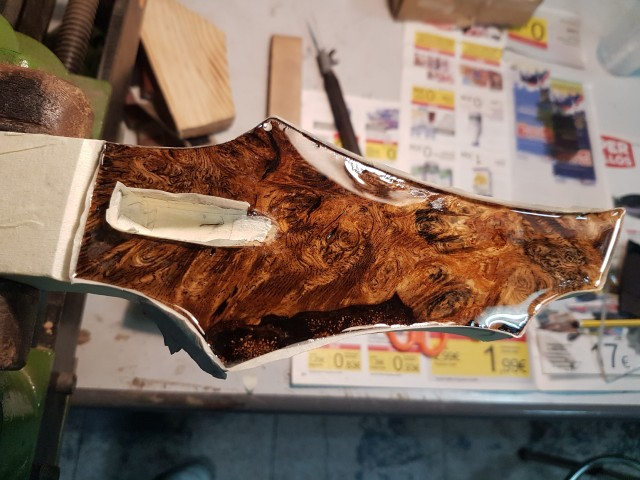

Y para acabar un par de la pala ;)

Subir
4
torpar65
#167 por torpar65 el 08/11/2019
Joder que puta chulada... :virtuoso:
Subir
1
sevidoe
#168 por sevidoe el 09/11/2019
Y no se añade mucho peso con tantas manos de epoxi? A mí me gustan esas imperfecciones y microporos en la tapa antes que un acabado espejo perfecto.
