Mi primera guitarra desde cero [Custom]

txe
#277 por txe el 15/01/2020
ah vale ya lo pillo pensaba que te habias currado a dremel toda la pared de la cavidad

pues habra que leer todo el post que esta con muchas fotitos la pag 20 y 21 de bonita madera
Subir
1
OFERTASVer todas
  • Boss Katana 50 MKII
    255 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
Dokken
#278 por Dokken el 15/01/2020
#275 He preguntado hoy por la tapa y me han dicho que es Arce Spalted ;). Se me olvidó contestarte a lo de la tapa del alma, la idea es poner imanes en vez de tornillos jeje
Subir
2
Dokken
#279 por Dokken el 15/01/2020
Pequeños avances de hoy,

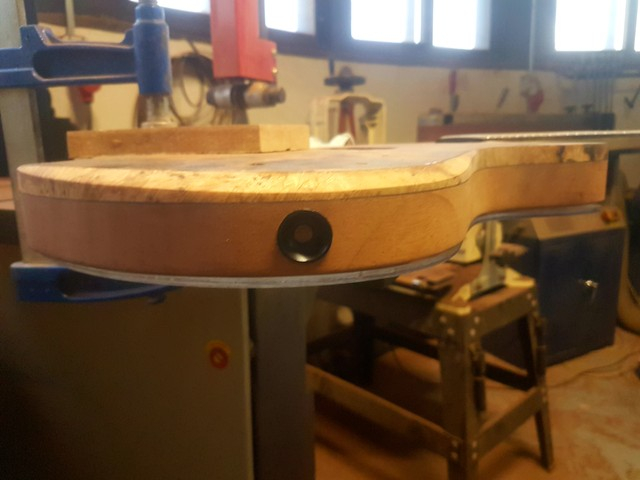

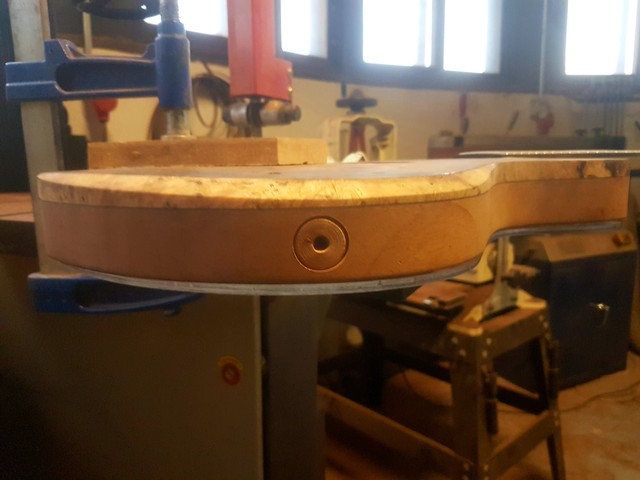

He empezado con el hueco para el jack, usando las palas de 25 y 22mm.

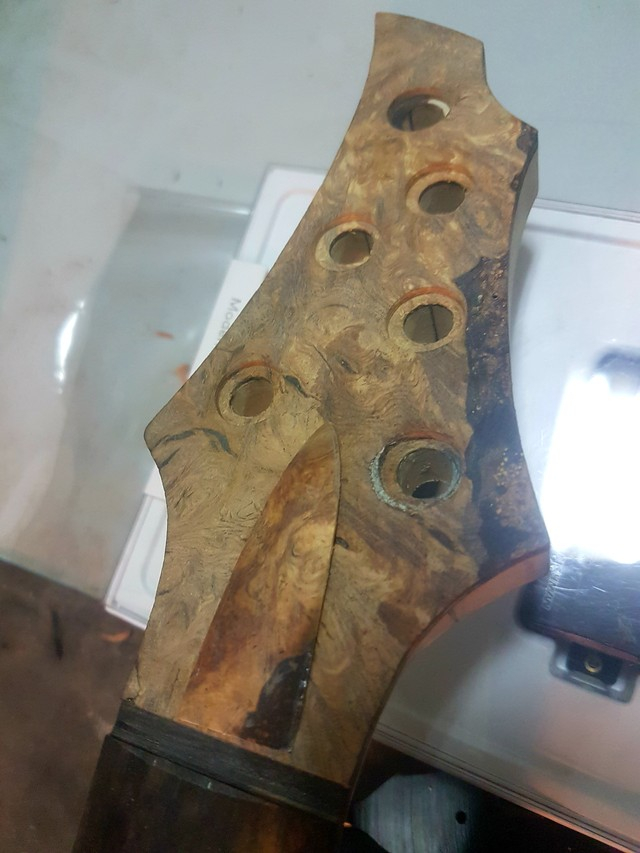

Una pequeña prueba de tapa de alma con una de las tapas de pala que hice de prueba, me gusta pero creo que optaré por ébano.

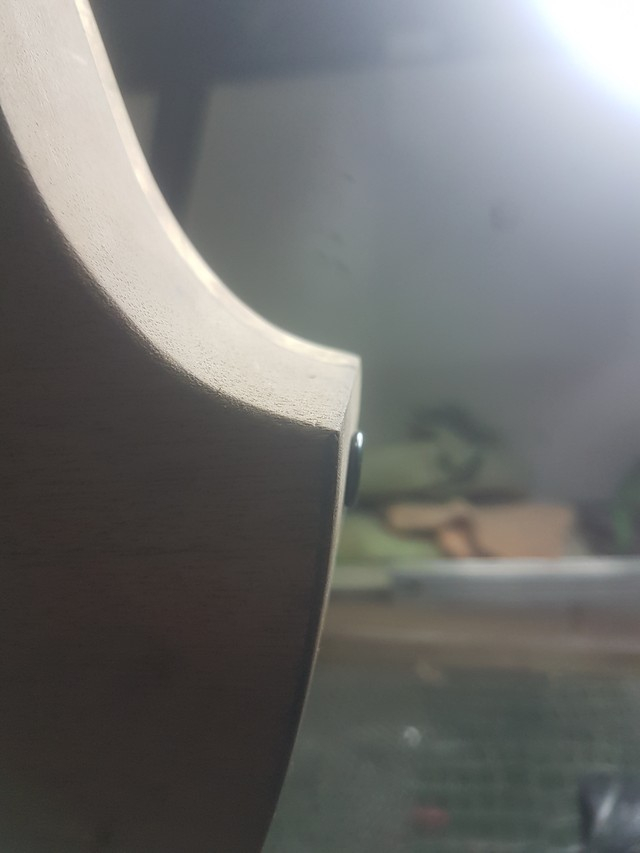

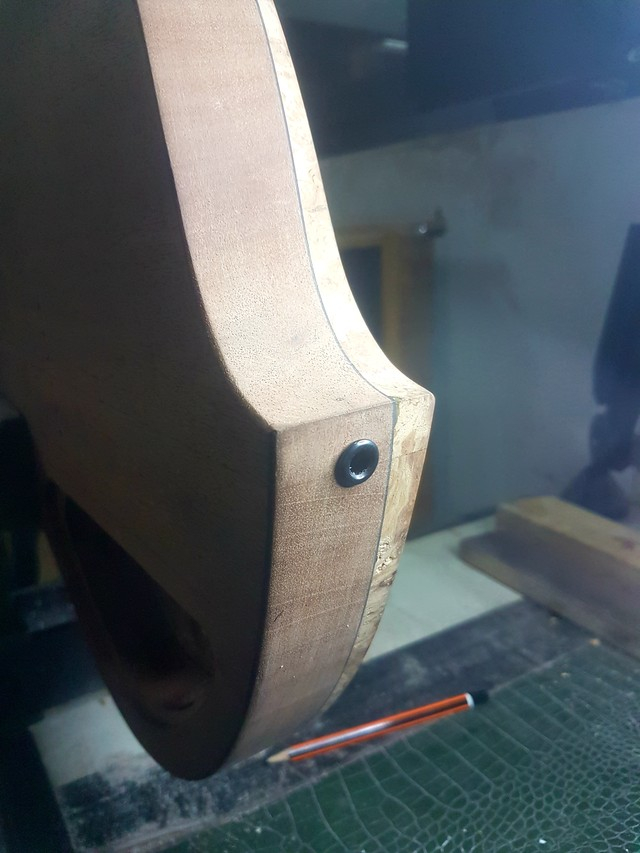

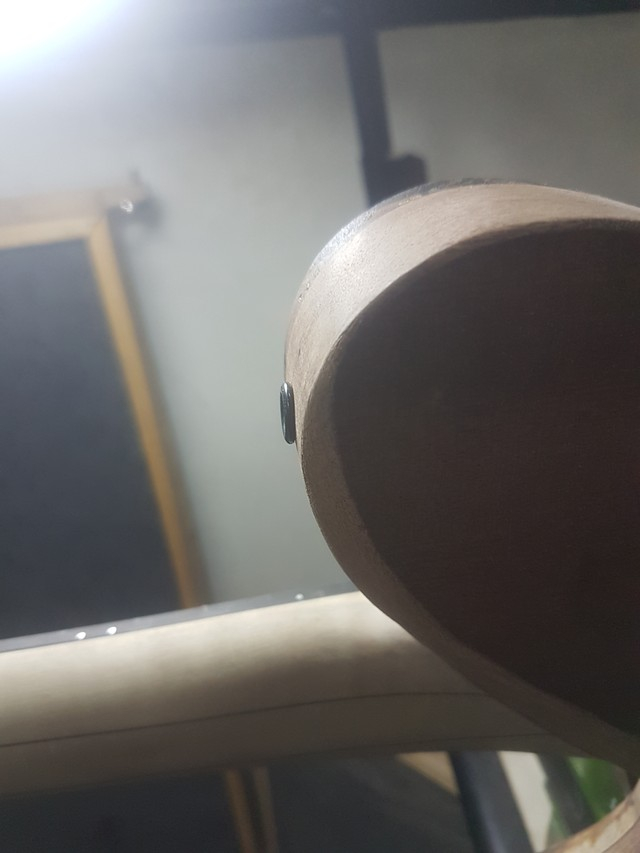

También he aprovechado para hacer los agujeros de los straplock

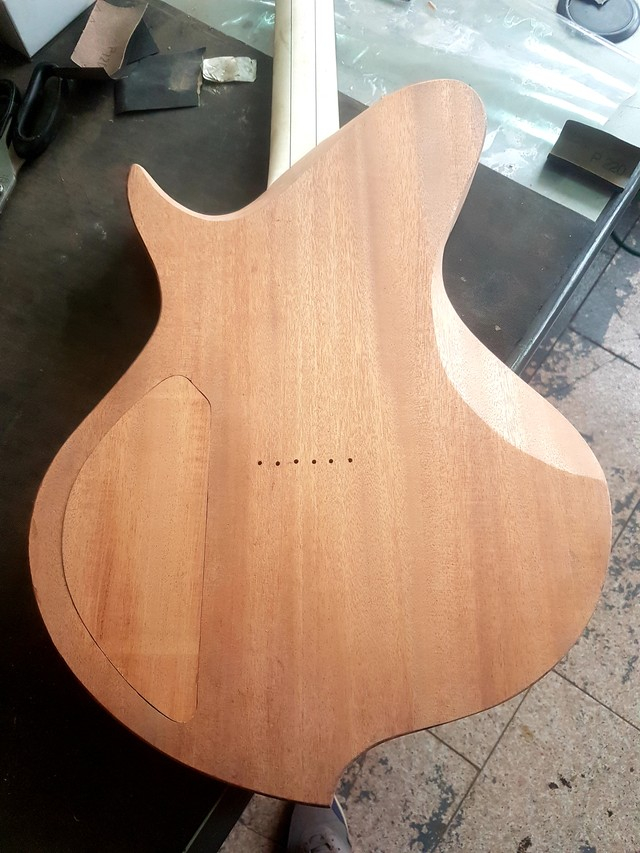

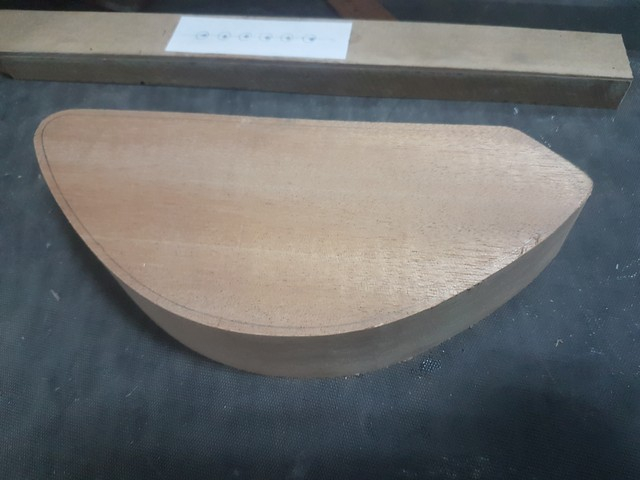

Precortado también el trozo de donde saldrá la tapa de la electrónica

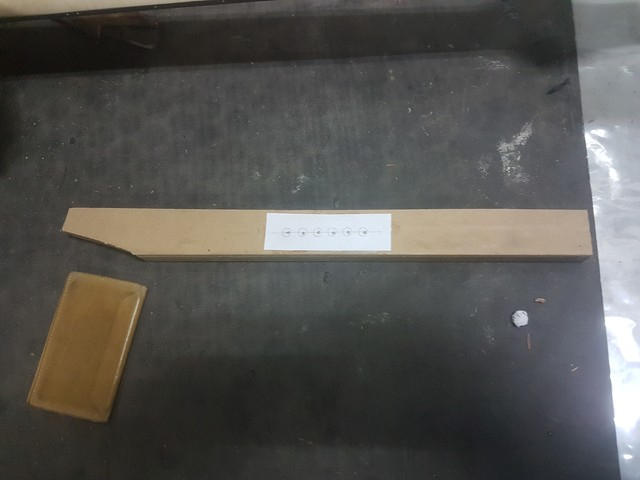

Y por último he dejado preparada una plantilla para los ferrules

Subir
3
txe
#280 por txe el 16/01/2020
Lo del jack tipo telecaster me encanta ahi enbutido
Subir
1
Dokken
#281 por Dokken el 16/01/2020
#280 la verdad es que queda muy chulo, el profe me comentó de poner uno normal con la chapa ovalada pero me gustaba más la estética de este, aunque al tener un poco de curva a tocado repasar con gubia el rebaje para que entrará bien a ras.
Subir
1
Dokken
#282 por Dokken el 28/01/2020
Volvemos a la carga tras unos días de inactividad!

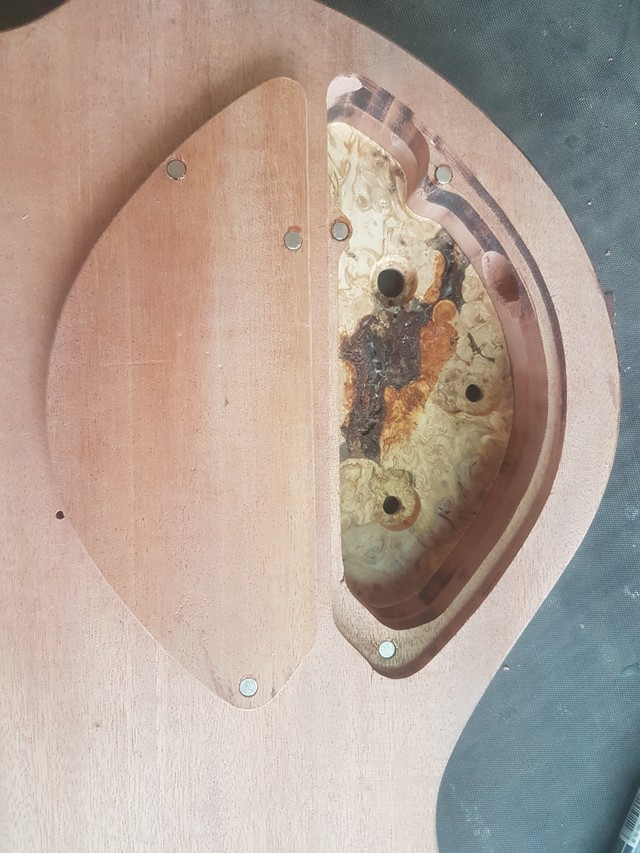

Tapa de electrónica en caoba con la forma definitiva.

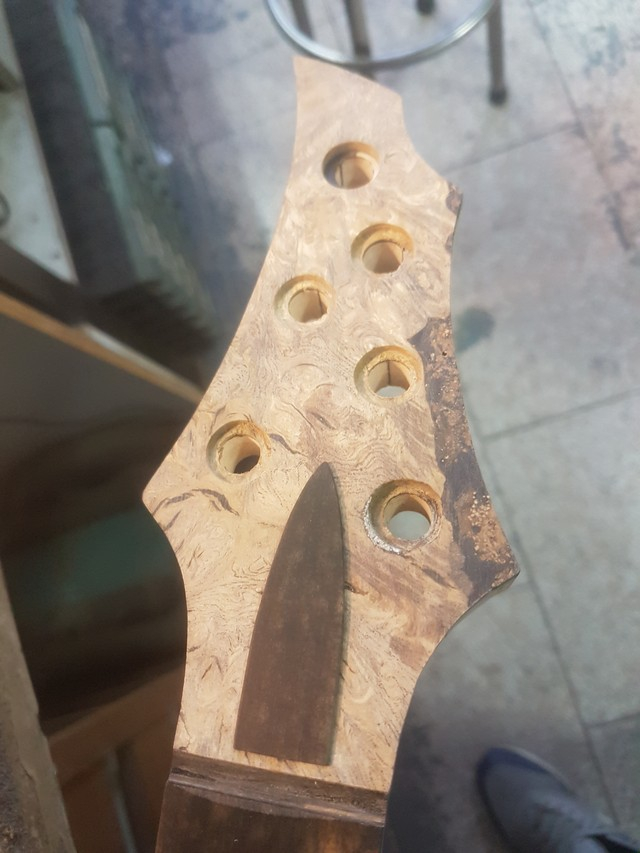

Tapa de alma con un sobrante del ébano del diapasón.

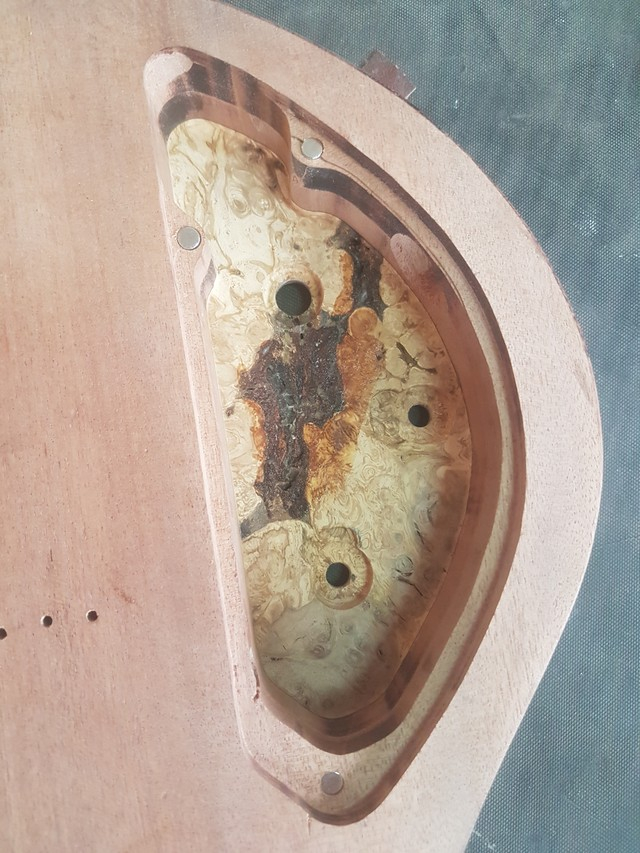

Detalle de los imanes para cerrar la tapa de electrónica.

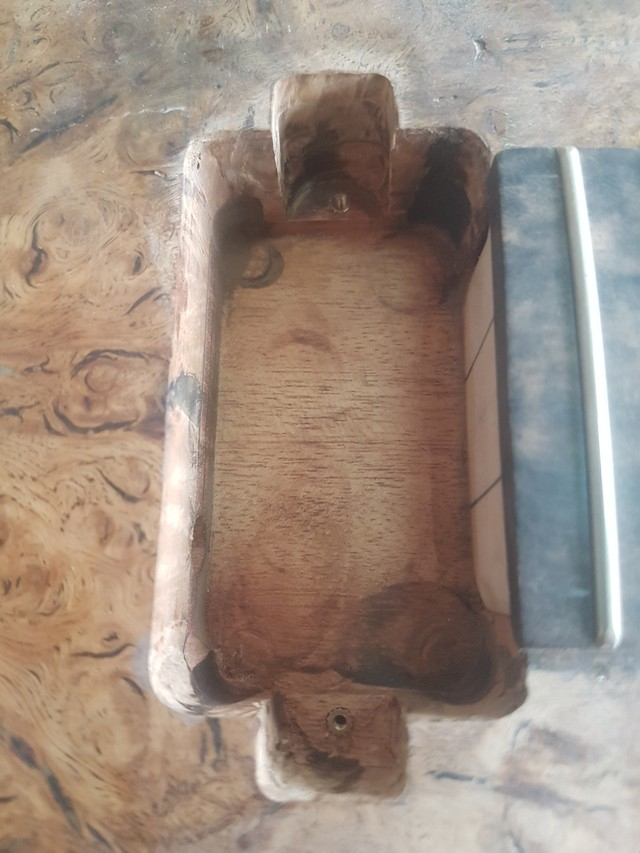

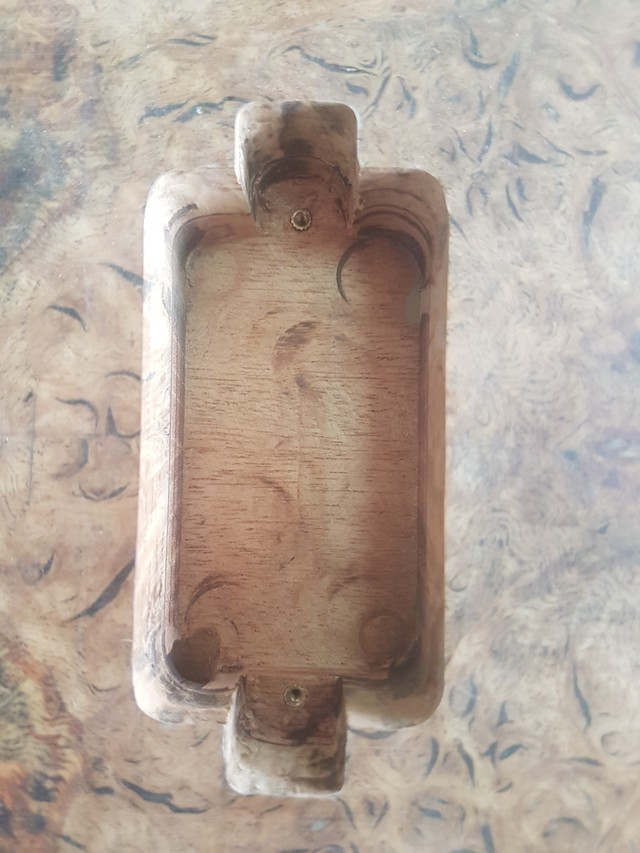

Y por último los insertos de latón para los tornillos de las pastillas.


De momento sólo queda colocar los ferrules y tallar la cejuela. Después de eso, lija completa y a la cabina a barnizar!
Subir
3
Avega
#283 por Avega el 28/01/2020
Buenos detalles los de los insertos y del cierre magnetico, este ultimo te lo copio :D
Subir
1
Avega
#284 por Avega el 28/01/2020
Veo que vas a necesitar de un tirador para retirar la tapa de la electronica, bien una pequeña cincha de cuero o algo asi
Subir
1
Dokken
#285 por Dokken el 28/01/2020
#284 que va, esta todo pensado jejeje. Si te fijas, en la parte superior del hueco (según esta la foto) no hay pared para que apoye la tapa.

Una vez cerrada, si presionas en ese punto, apoya en los salientes donde están los dos imanes y se retira fácilmente.
Subir
1
Avega
#286 por Avega el 28/01/2020
Un sistema de apertura basculante, bien pensado :brindis:
Subir
1
blassman
#287 por blassman el 28/01/2020
Donde has pillado los insertos? yo estoy buscando insertos con prisionero para los potenciometros y lo he encontrado solamente en una web de USA
Subir
1
Dokken
#288 por Dokken el 28/01/2020
#287 estos se los compre a un forero, son para rosca de 2mm.

Antes de eso compre en Amazon un kit de insertos de 2.5mm pero no me valían (el paso de rosca de los tornillos no era el mismo que el de las pastis).

Los necesitas del diámetro de los potes??

Un saludo!
Subir
1
