Mi primera guitarra desde cero [Custom]

Dokken
#1 por Dokken el 21/08/2019
Buenas!

Después de mucho tiempo cacharreando con guitarras, ajustes y cosillas varias me he animado a realizar un curso de construcción para poder aprender todo lo que pueda sobre la construcción de guitarras.

La idea es ir mostrando los avances del proyecto en este post, para ir viendo como va pasando del plano a la guitarra finalizada :).

He optado por realizar un diseño propio, para tratar de aportar personalidad, y sobre todo recoger todas las características que he podido probar durante años en guitarras comerciales y tratar de juntarlas en una sola guitarra.

Respecto a las maderas voy a utilizar:

- Diapasón de ébano crelicam leopardo (Nombre botánico: Diospyros crassiflora Hiern)
- Mástil de arce europeo flameado (Nombre botánico: Acer pseudoplatanus)
- Cuerpo de 2 piezas caoba africana
- Tapa Poplar Burl
- Chapas negras 0.5mm

Componentes:

- Pastillas Fishman Modern
- Puente Hipshot
- Clavijas Hipshot
- Knobs metálicos
- Alma de doble acción de perfil bajo
- Trastes Medium Jumbo 2.5mm
- Cejuela de hueso tallada a mano

Características principales:

- Escala de 25.5"
- Selector de 3 posiciones toggle switch
- 2 volúmenes y 1 tono (con pushpull)

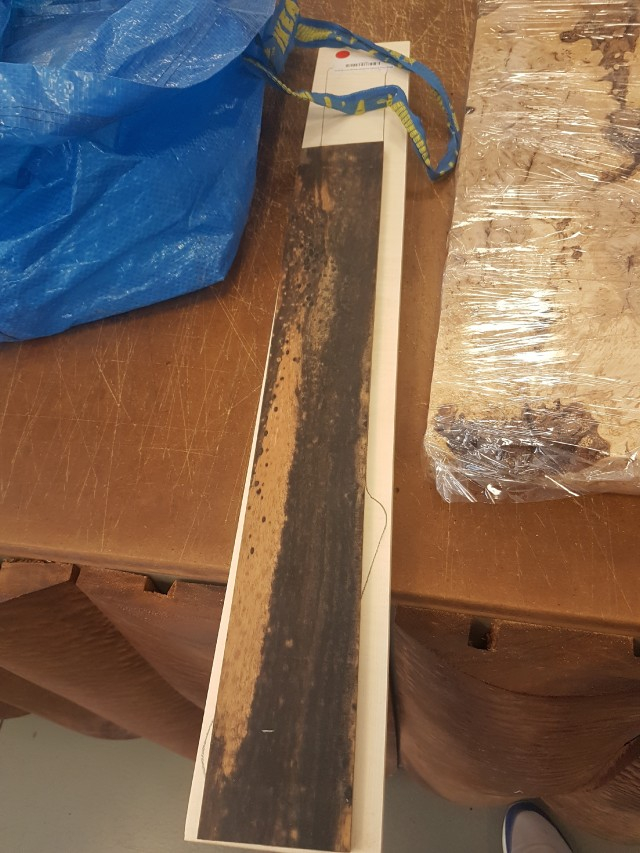

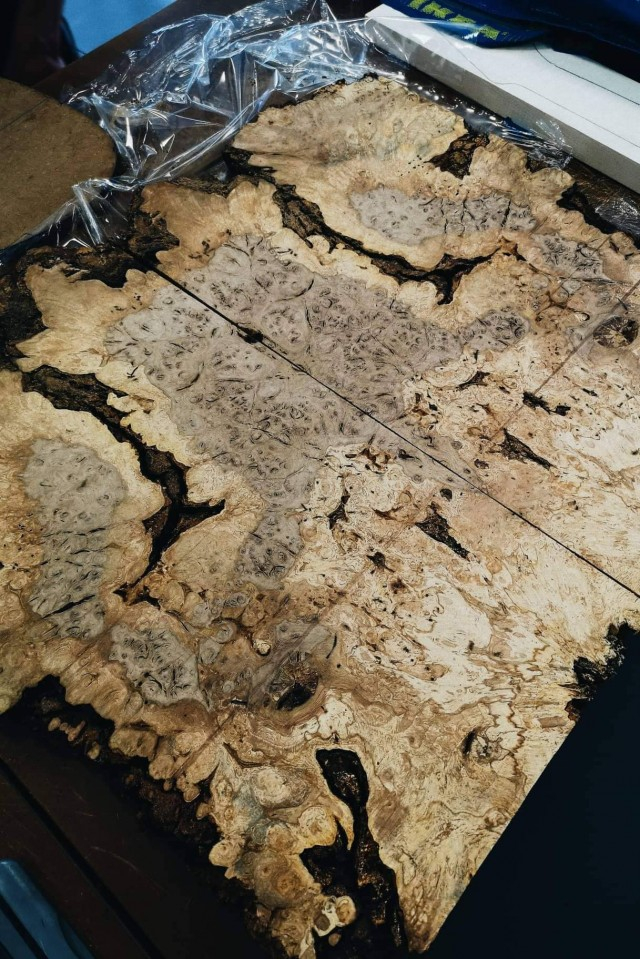

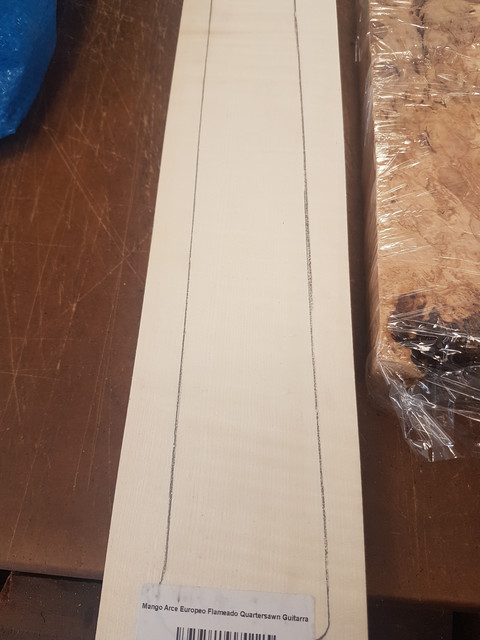

Aquí dejo unas fotillos de los materiales seleccionados, impresionante el dibujo del poplar burl :palmas2: :palmas2: :palmas2:

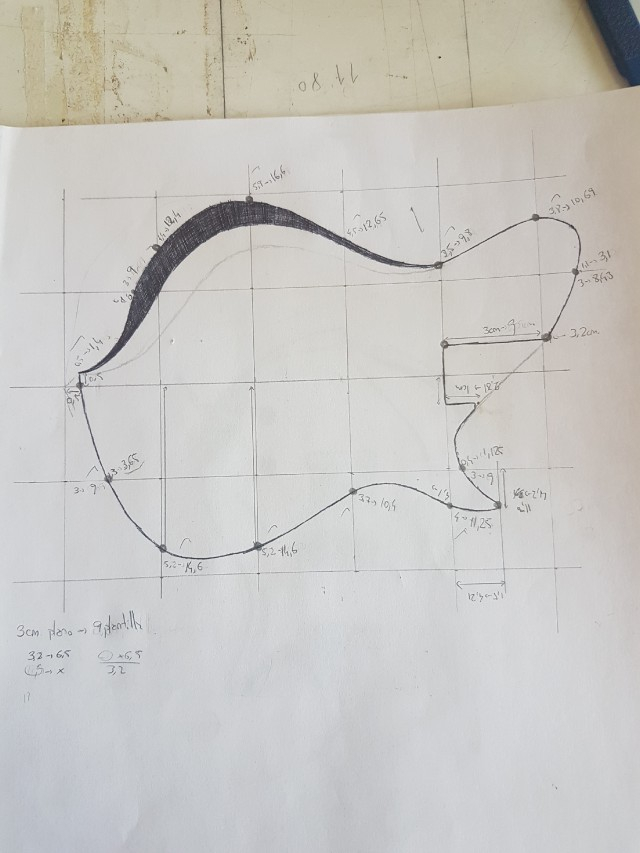

Comencé haciendo un pequeño boceto en A4, el cual una vez satisfecho con el diseño sequé las medidas en cuadrícula para poder transportarlo al plano en escala 1:1

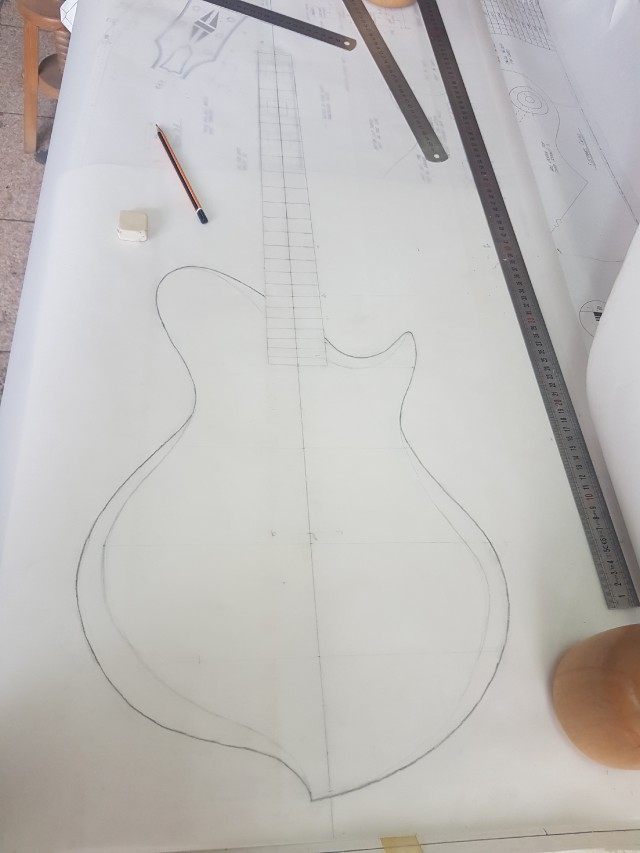

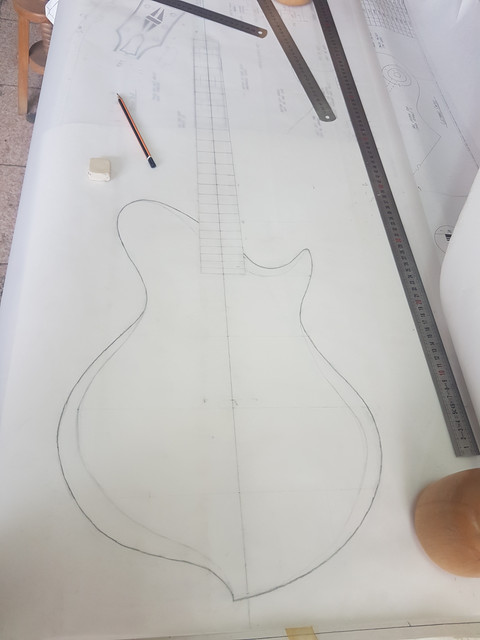

Aquí podemos ver el resultado final, el cuerpo llevará algunos rebajes y biseles para dar algo mas de ergonomía y estilo al diseño.

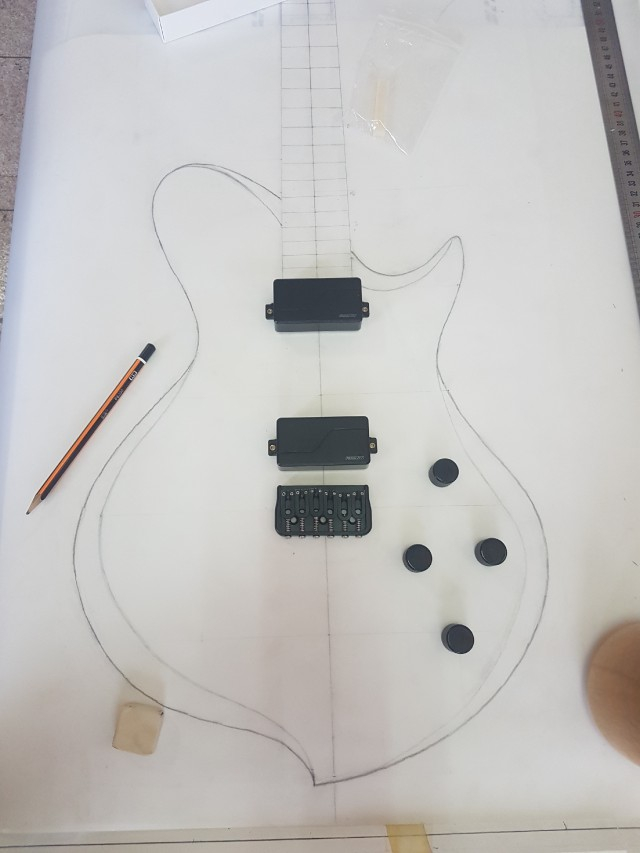

En esta foto probando los componentes para ver que tal quedaban con el diseño ya en escala 1:1


Un saludo!
Subir
7
Ivan
#2 por Ivan el 21/08/2019
Pues vamos a seguirlo muuuuy de cerca.

ANIMOOOOOO!!!!!
Subir
pachame70
#3 por pachame70 el 21/08/2019
Muy Guapa..
Me quedo por aqui.
Subir
toni diaz
#4 por toni diaz el 21/08/2019
Hostia Dokken no sabía que tú te metías en estos berenjenales, mis admiraciones y ánimos compañero,
Te sigo los pasos y que el ansia y las prisas no te ganen jajaja
Subir
Jorge
#5 por Jorge el 21/08/2019
Vaya currada te espera.
Mucho ánimo, a mi el diseño me gusta mucho.
Subir
Dokken
#6 por Dokken el 21/08/2019
#2 Muchas gracias tío!

#4 jajaja la verdad es que ganas nunca me han faltado, pero en casa era inabordable. Salió la oportunidad de hacer el curso y de cabeza que me metí jeje, espero poder aprender lo suficiente para más adelante poder seguir construyendo las cosas que tengo en la cabeza. Por lo que me ha comentado mi maestro tardaré unas 200 horas aprox, así que con calma y buena letra, a ver si con suerte para navidades está finiquitada.

#5 De momento es la parte "fácil", elegir y dibujar, veremos a ver cuando entremos en harina y haya serrín en la mesa jaja, me alegro de que te guste el diseño!
Subir
Bernardo
#7 por Bernardo el 22/08/2019
Que buena pinta tienen esos materiales y componentes. Mucho ánimo compañero ;)
Subir
Rafael Constanzo Vicens
#8 por Rafael Constanzo Vicens el 22/08/2019
Me quedo atento! Se ve buenísimo :D
Subir
Jesús
#9 por Jesús el 22/08/2019
Proyecto muy interesante. Me quedo por aquí. Tiene una pinta fantástica, así que a por ello, Dokken ;)
Subir
Moreno
#10 por Moreno el 22/08/2019
Me quedo por aqui que esto tiene muy buena pinta!! Un saludo!!
Subir
KabuInHell
#11 por KabuInHell el 22/08/2019
Me cuelgo del hilo... :sorprendido:
Subir
Dokken
#12 por Dokken el 22/08/2019
#7 #8 #9 #10 #11 bienvenidos y me alegro de que os guste el proyecto!

Voy poniendo algunos avances que se han conseguido hoy,

Lo primero, la realización de moldes para el mástil. Estoy tomando como referencia el de una PRS Singlecut Standard, me parece que tiene un mástil muy compensado y cómodo, así que a realizar unos moldes en poliuretano para obtener la pieza.

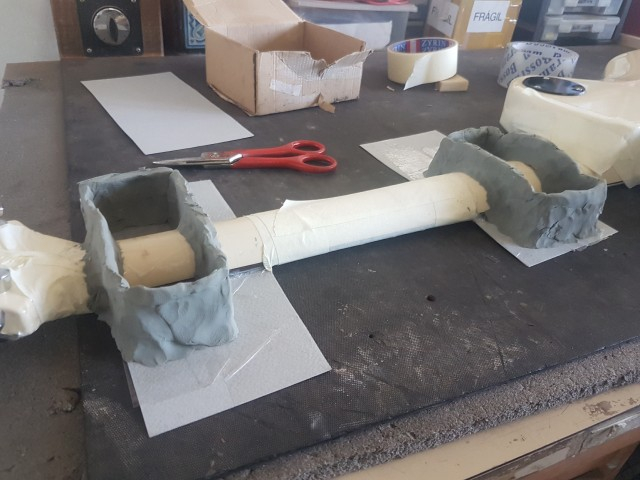

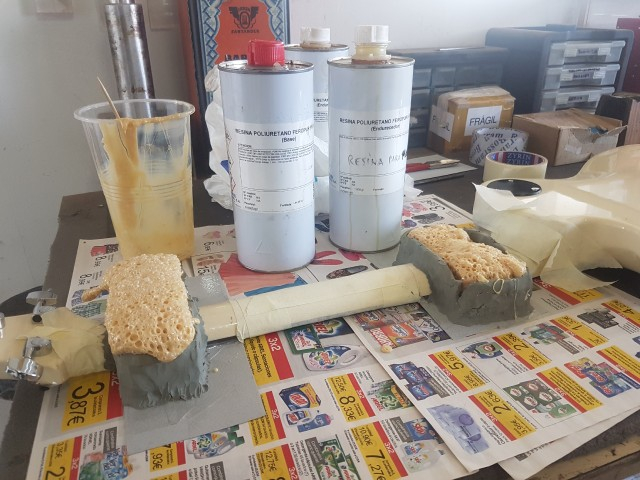

Primero enmascarar todo bien para evitar que salte cualquier resto a la guitarra, una vez enmascarado todo con cinta de carrocero, se colocan unas planchas de cartón y se hace un cajeado, para ello hemos utilizado plastelina. Cuidando de que no haya grietas ni agujeros para evitar que la resina salga por ahí al expandirse y pueda romper el molde.


Una vez listo, pasamos a preparar una proporción de 100ml de cada coponente (base y endurecedor), y vertimos sobre los cajeados. Una vez hecho esto solo queda sacar el molde y lijarlo para poder utilizarlo más adelante.

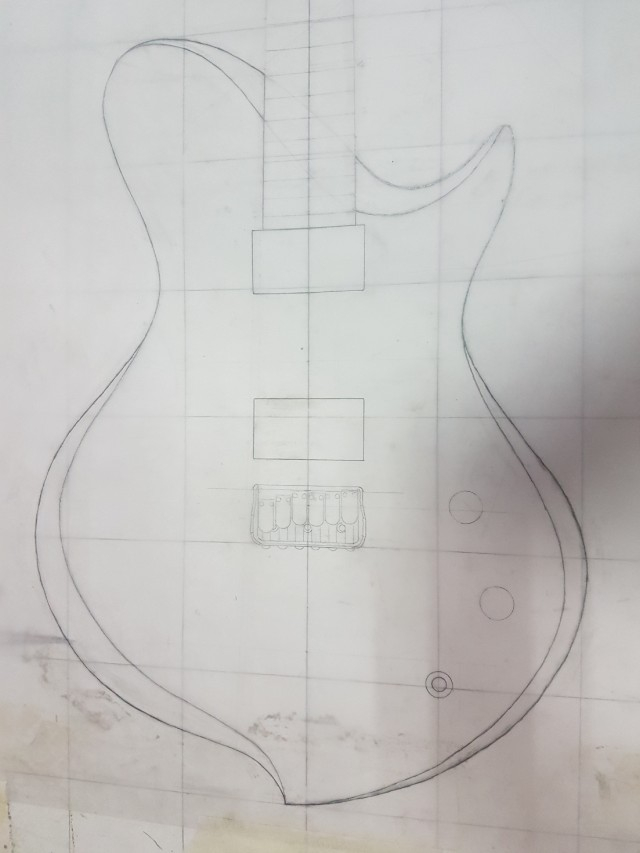

Sigo con la fase de diseño, se ha colocado en la posición correcta el puente y las dos pastillas aparte de perfilar un poco el contorno del diseño.

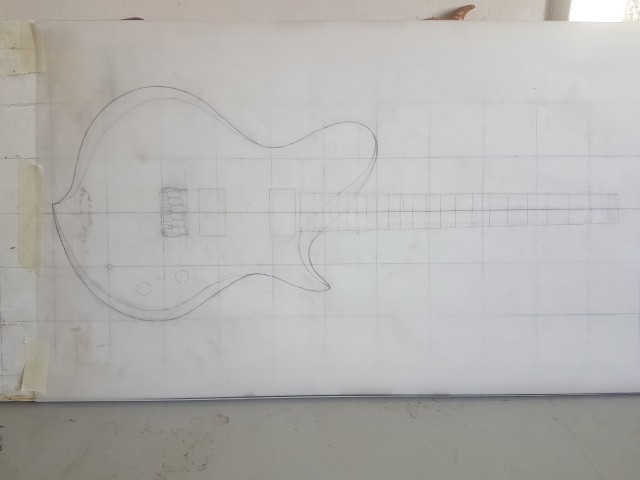

Una vez retocado y viendo el plano desde distintas posiciones, se pasa a afinanzar las líneas quedan prácticamente el diseño final terminado. He optado por dejar la electrónica con 2 potenciometros y el selector de 3 posiciones solamente, aparte de dejar el diseño con 23 trastes, me ha resultado un detalle curioso.

También se puede apreciar las uniones del cuerpo con el mástil caen justo en los trastes, tanto el propio contorno como los biseles que llevará


Siguientes pasos, diseñar la pala, fresados para la electrónica y varias cajas acústicas en el cuerpo.
