Mi primera guitarra desde cero [Custom]

Dokken
#37 por Dokken el 05/09/2019
Hoy ha sido una tarde bastante productiva en el taller.

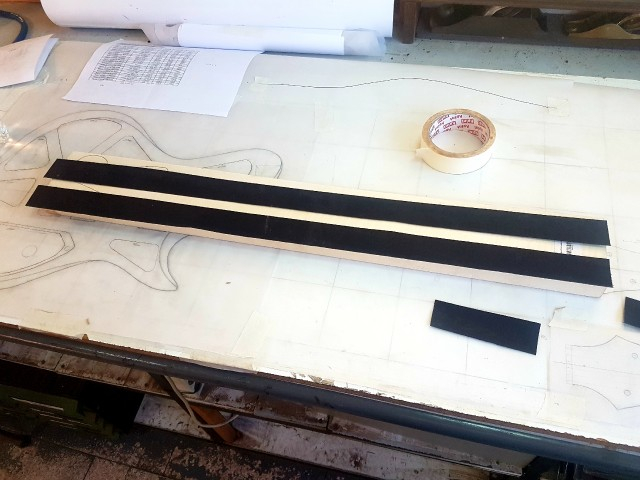

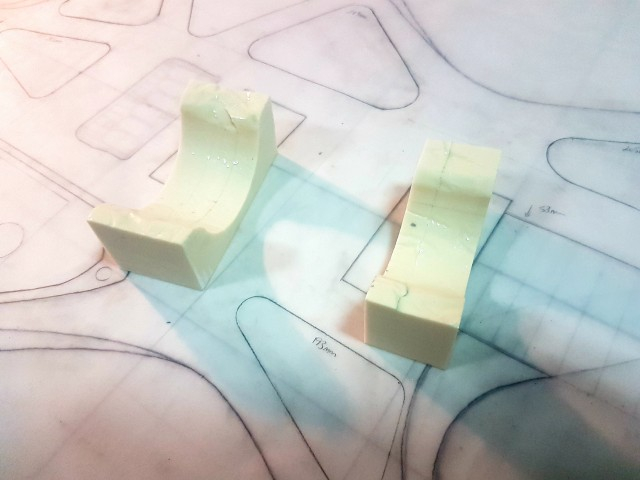

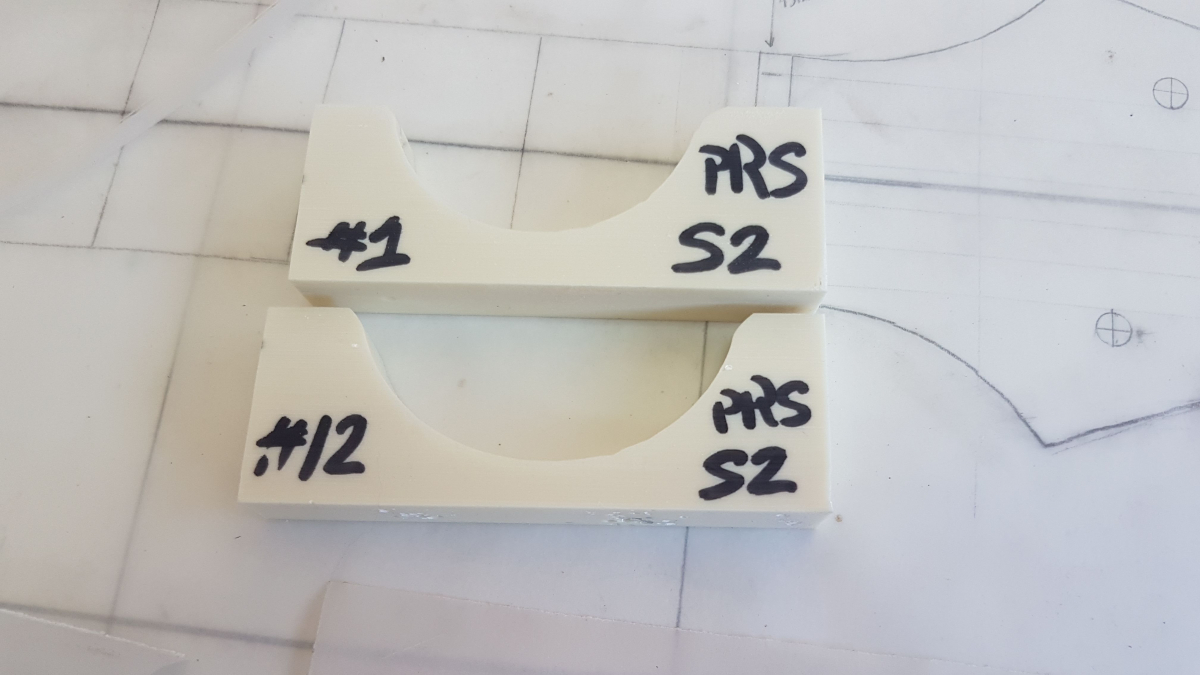

Para ir entrando en calor he perfilado los moldes que saque al mástil de la PRS, aún falta marcar a que altura quedan los trastes de referencia y rematarlas.

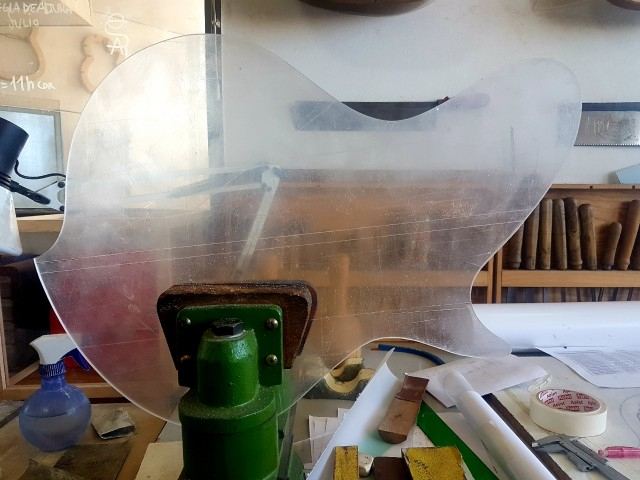

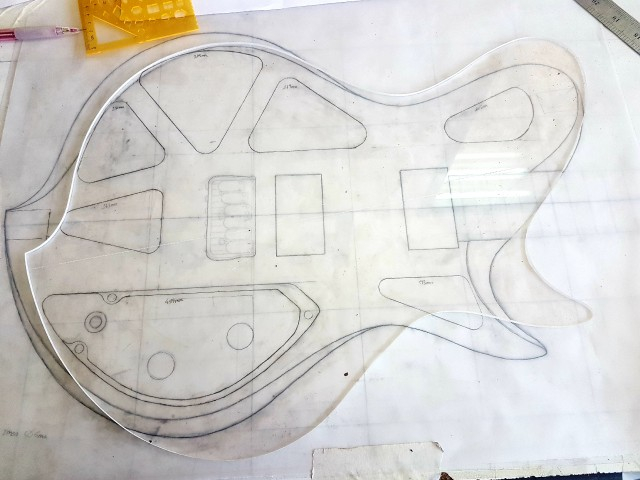

El siguiente paso ha sido terminar la plantilla de metacrilato del contorno de la guitarra, usando para ello la lija de banco para las zonas en las que había más margen, el acabado lo he ido haciendo a mano para que quedara lo más fiel posible al diseño en el plano.

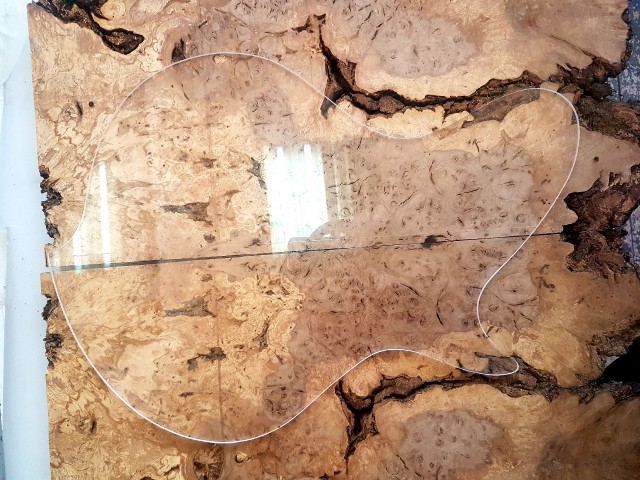

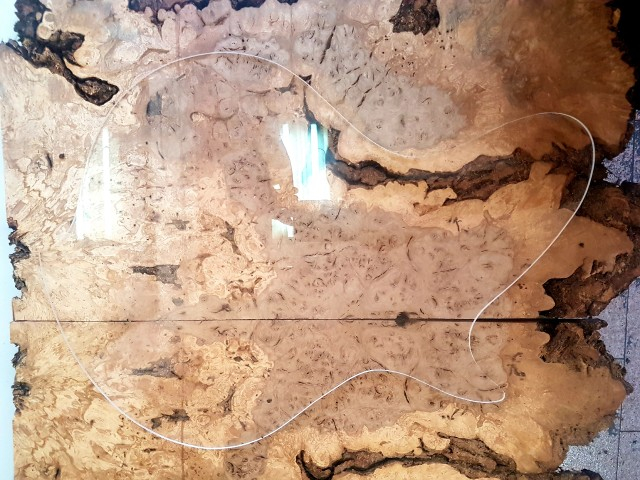

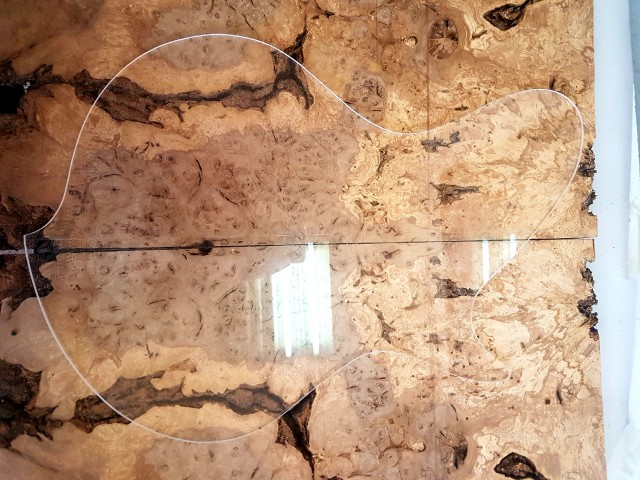

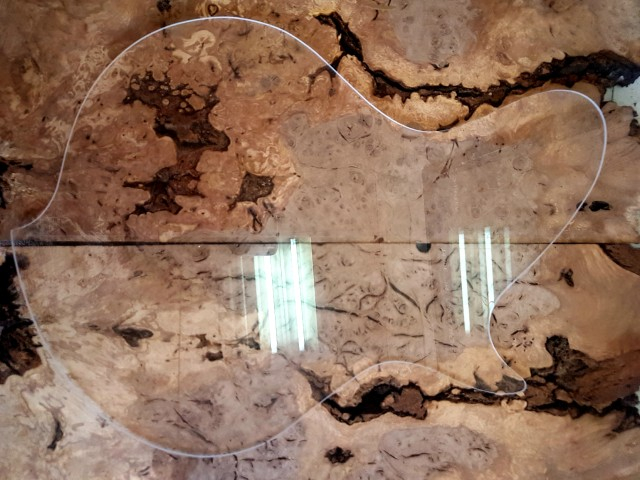

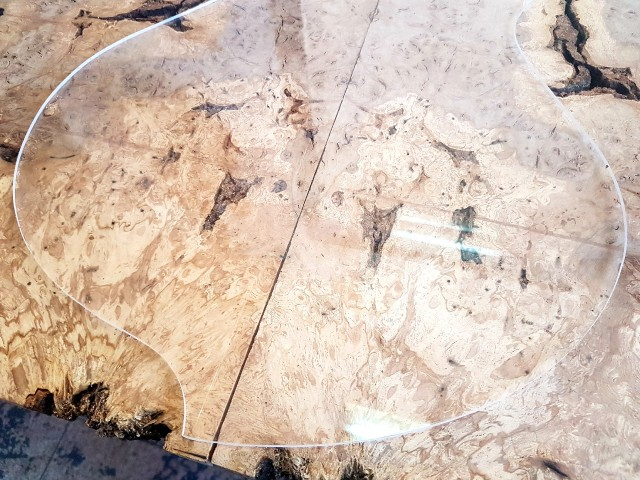

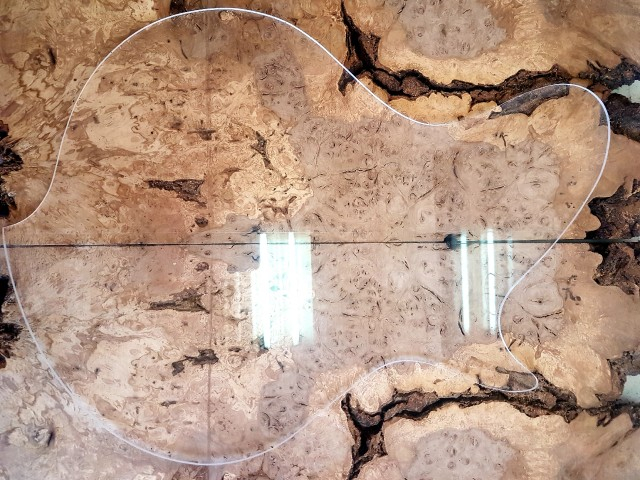

Una vez estaba lista no he podido resistirme, fuera plástico protector y ha colocarla encima de la tapa para ir viendo que dibujo quedaría más guapo en la tapa, aquí os pongo unas cuantas muestras.

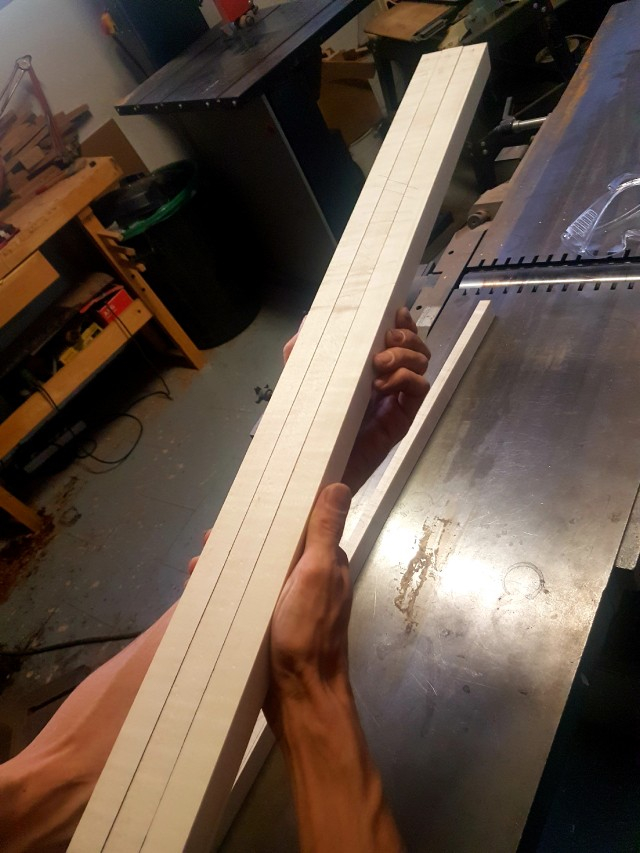

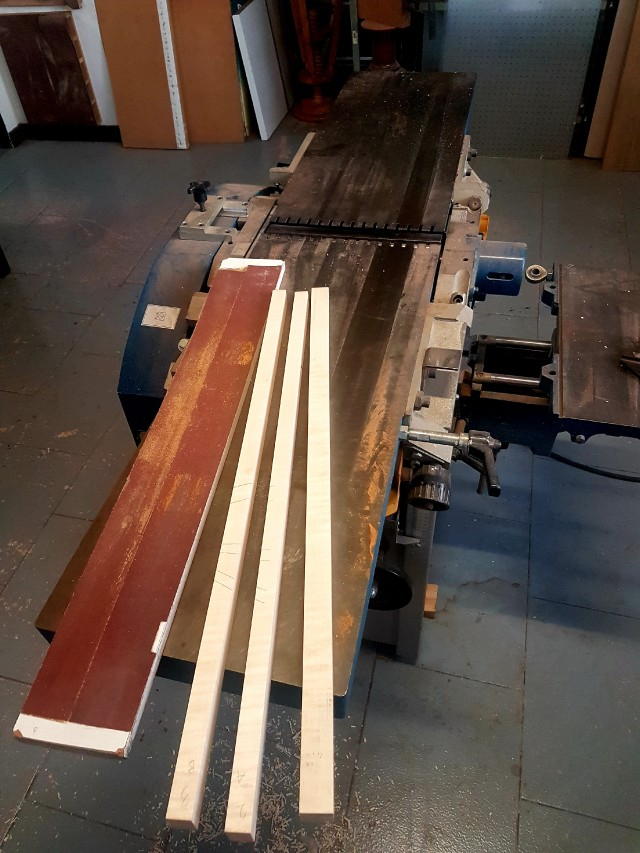

Y finalmente he empezado a meterle mano al mástil, se ha calculado el grosor de las 3 piezas junto con las dos chapas de 0.5. Para ello primero comprobar que lado tenía la beta más recta, rectificar con el cepillo cada corte y ahora a esperar que vaya estabilizando. Se irán retocando las tres piezas hasta el día en el que veamos que está completamente estabilizado y pasaré a encargar todas las piezas.



Subir
2
OFERTASVer todas
  • -21%
    Harley Benton Fusion-T HH Roasted FBB
    298 €
    Ver oferta
  • Taylor 214ce-SB DLX
    1.198 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Dokken
#38 por Dokken el 07/09/2019

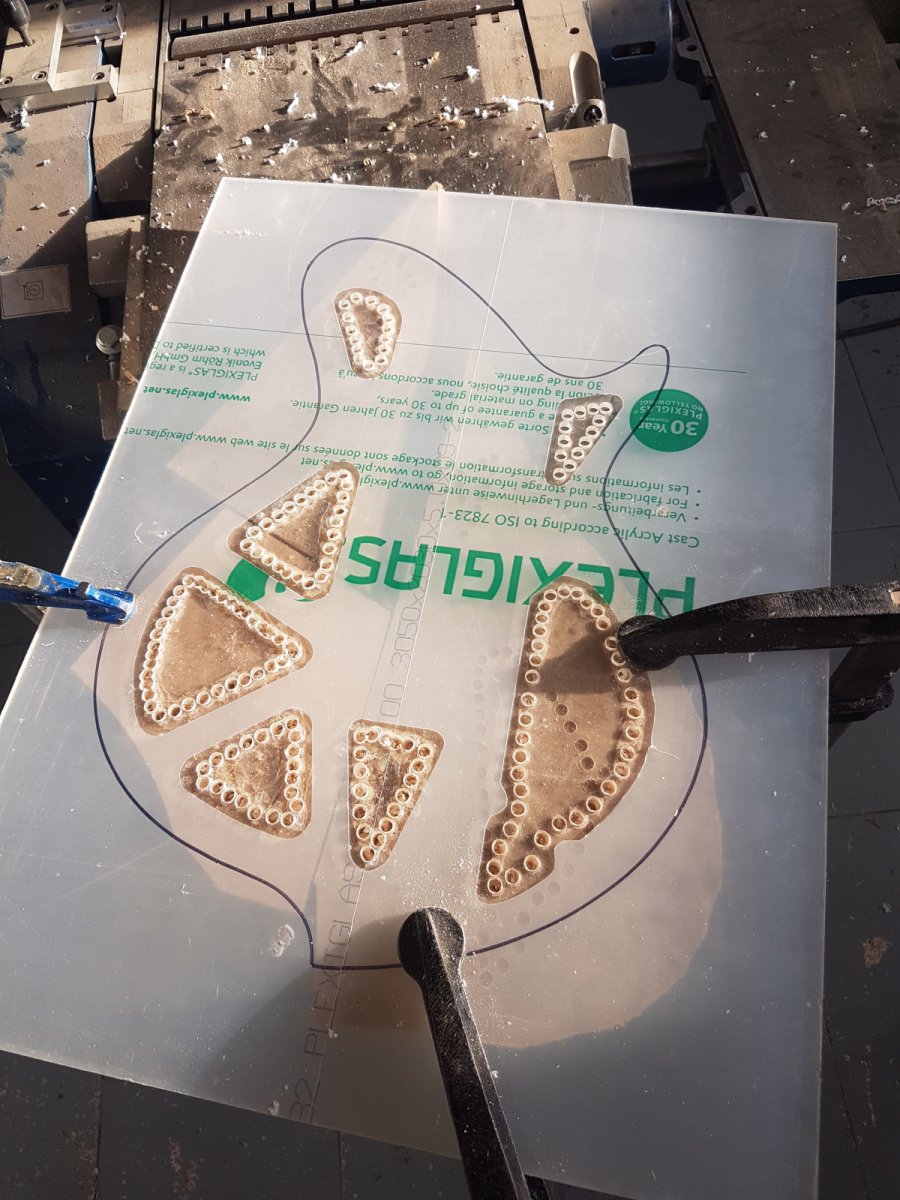

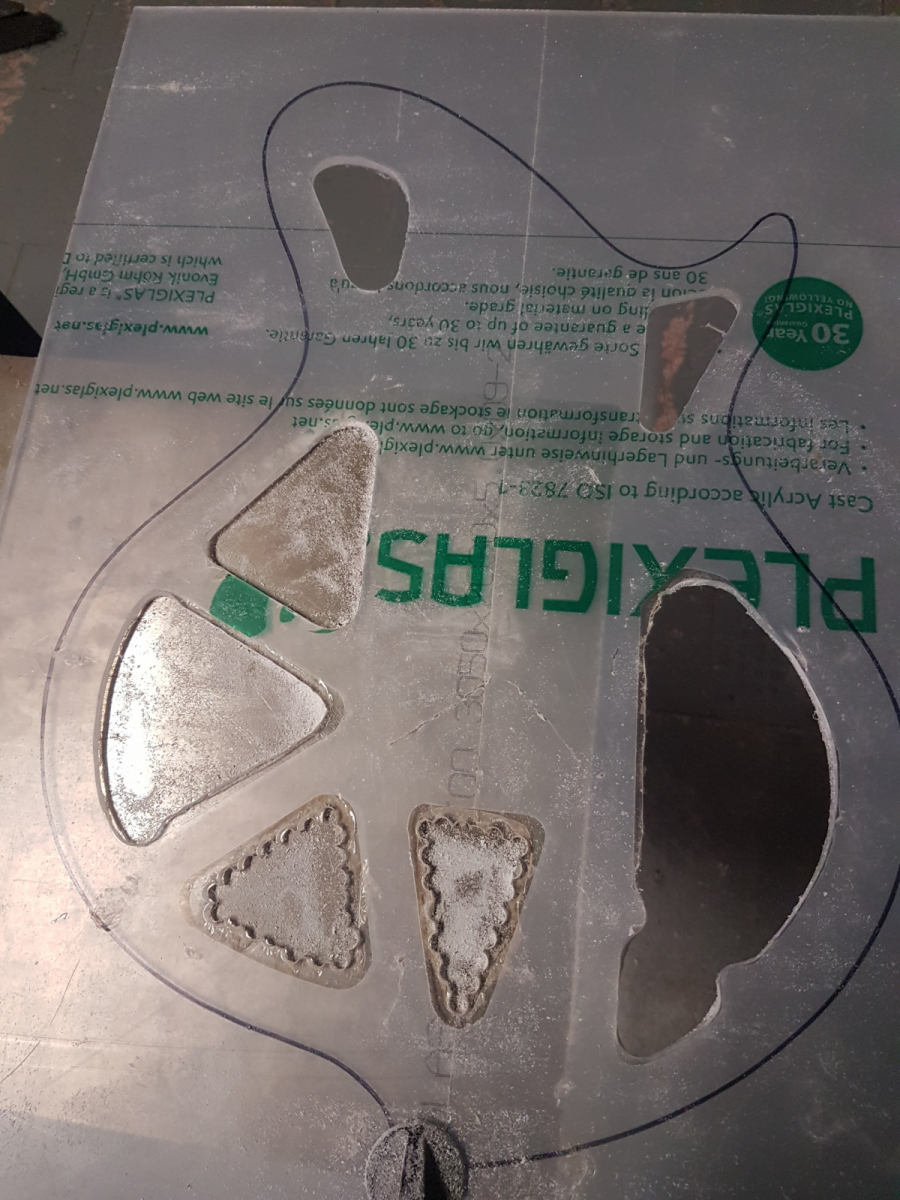

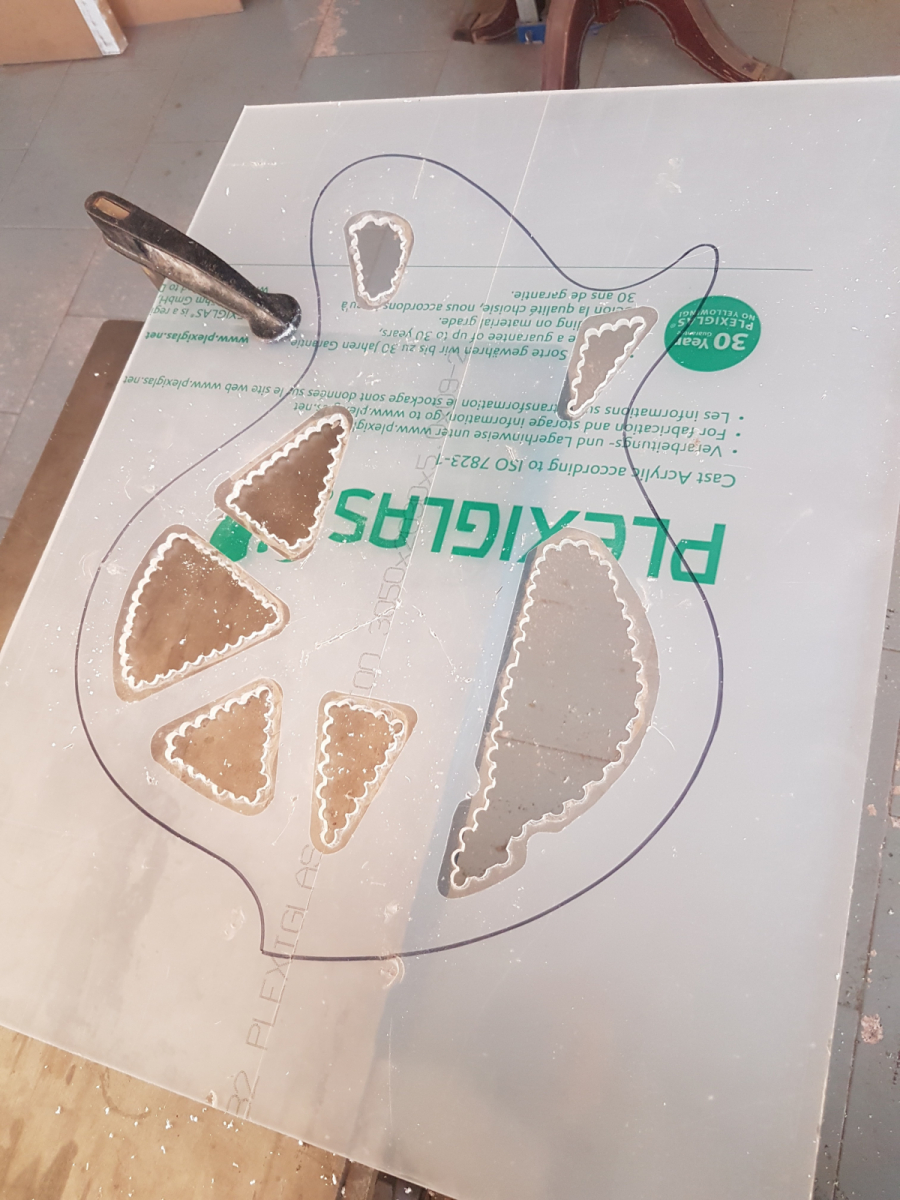

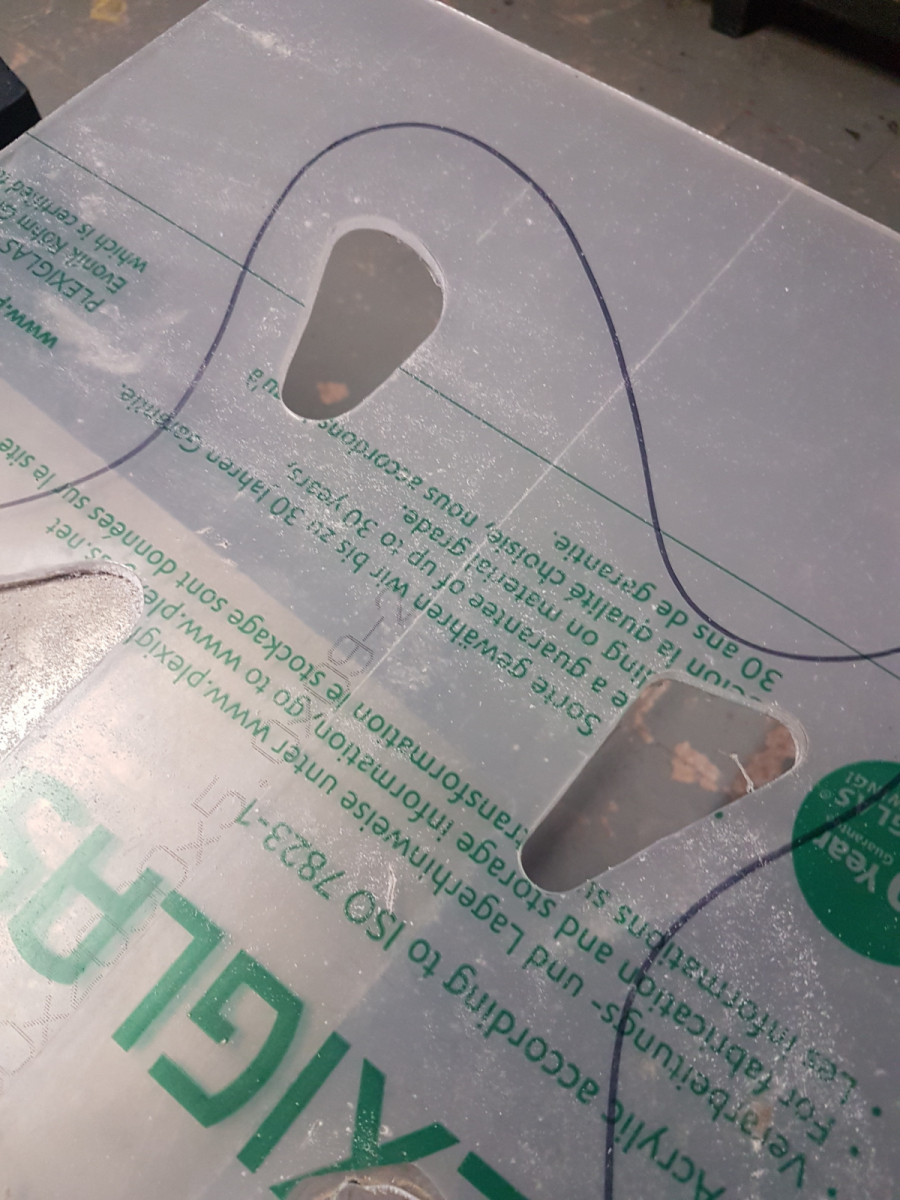

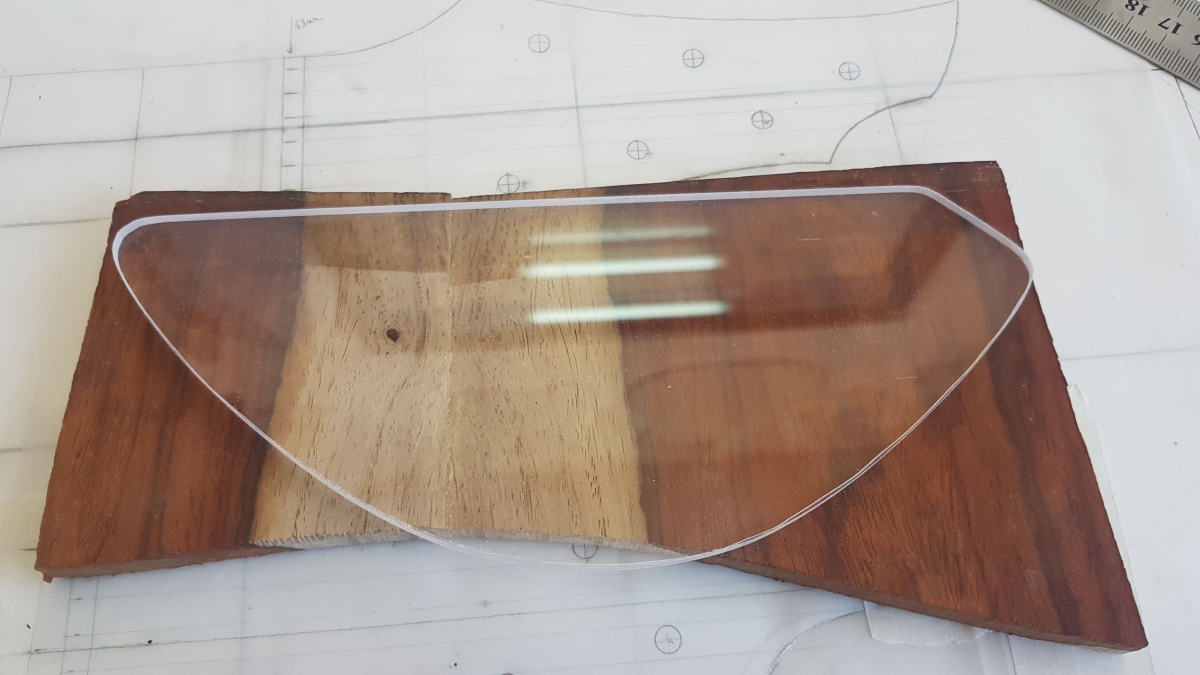

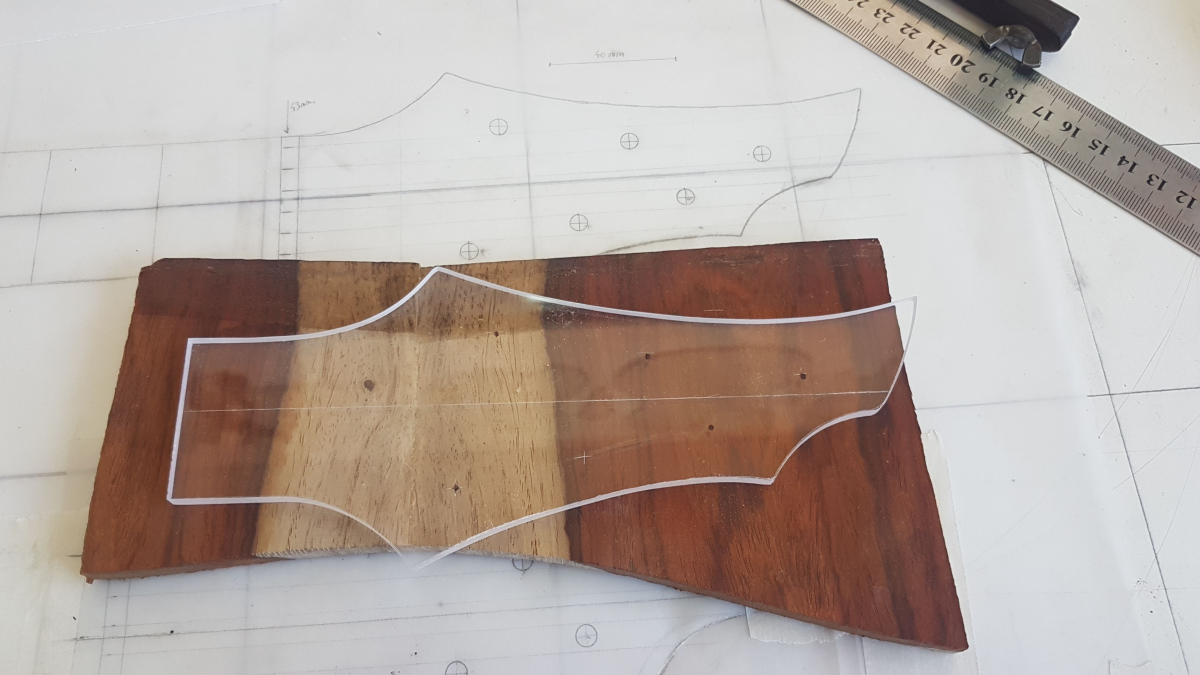

Avanzando un poco más las plantillas, hoy he terminado la de la pala, la tapa de electrónica (hay que repetirla, tenía q sacar el negativo, me he liado y he sacado el positivo), marcadas las plantillas para rutear las Fishman y rematando la de los cajeados acústicos y electrónica. Solo faltaría la del diapasón para tener todo el juego completo.







Subir
1
Dokken
#39 por Dokken el 07/09/2019
Subir
2
torpar65
#40 por torpar65 el 08/09/2019
Me uno al hilo qiue está muy interesante... :hedicho:
Subir
1
Bonome
#41 por Bonome el 08/09/2019
Me encanta el diseño de la guitarra y las maderas domina pasada
Subir
1
usainzg
#42 por usainzg el 08/09/2019
Me quedo por aquí... tiene una pinta brutal :guitarrista:
Subir
1
Ivan
#43 por Ivan el 08/09/2019
Bueno tio, esto empieza a tomar cuerpo, va a quedar un guitarron del copon!!!!!

Animooo!!
Subir
1
Dokken
#44 por Dokken el 08/09/2019
Esta semana que entra empezaré a darle caña al mástil, hay que ir rectificando un poco para tener las 3 piezas completamente rectas y ya liarme con el encolado.

Una vez esté encolado dejaremos que seque toda la humedad que tenga la cola y prepararos el corte en sesgo para la pala, aunque aún tenemos que ver cuantos grados le vamos a dar.
Subir
2
rafalynch
#45 por rafalynch el 09/09/2019
Eso tiene muy buena pinta Dokken, en un principio la linea del cuerpo se.me hacía estraña, pero cuento más la miro más me va gustando y viendo la meticulosidad del trabajo no hay duda que va a quedar de miedo.

Esa madera de chopo o poplar, yo la he usado mucho para otro hoobie que tengo, para bonsai, buscaba troncos de chopos muertos y de los callos redondeados del tronco cortaba a motosierra grandes lonchas que una vez bien planas y pulidas me sirven de peanas para exposiciones de bonsai. Tienen un grano tipo ojo de pajaro espectacular y de gran belleza. Ya vi que se está ahora urilizando para tapas de guitarra e imagino que también aportará buen sonido aparte de lo chulo que queda. Tendré que hacer una guitarra a ver como suena.

Suerte y aqui me quedo expectante de la evolución.
Subir
1
bascon94
#46 por bascon94 el 09/09/2019
Me quedo por aquí. Tiene una pinta brutal!
Subir
1
Dokken
#47 por Dokken el 10/09/2019

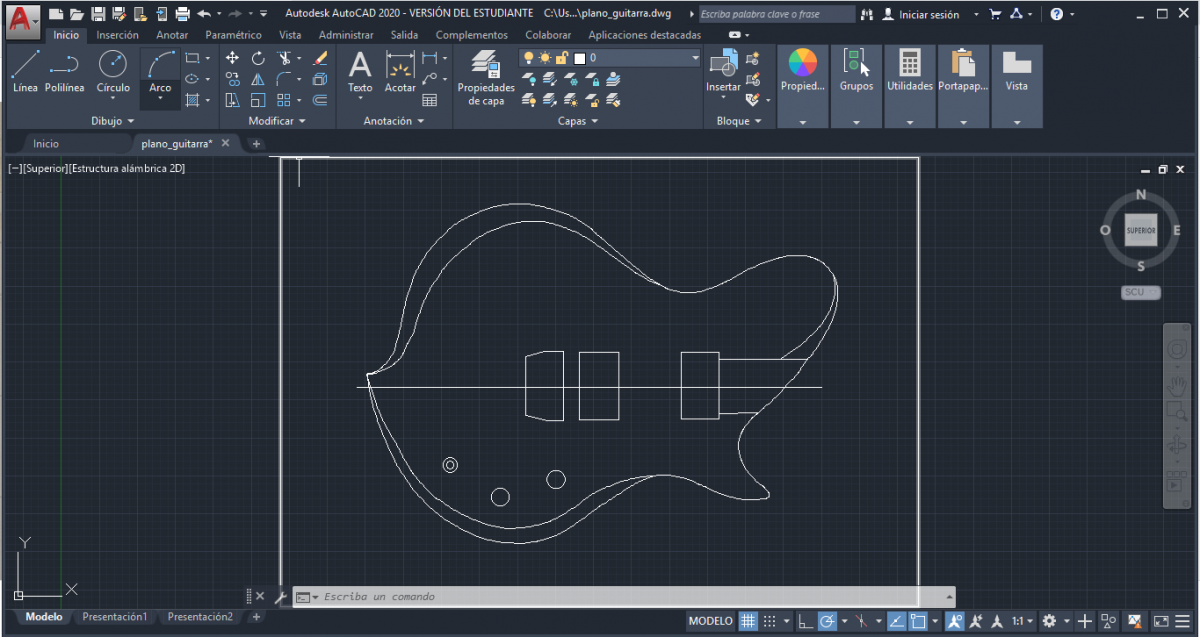

Hoy he estado trasteando un poco con el AutoCAD, la idea es intentar tener los planos en digital para en un futuro poder usarlos en una CNC, cortadora laser para plantillas o lo que sea.

El método es bastante fácil, solo es necesario una foto lo más paralela a la cámara posible. Una vez la tienes se importa en el autocad y se va siguiendo la silueta con un montón de puntos que permiten ajustarse lo más fielmente posible a la silueta original.

Si sale bien esta forma de "copiar" bocetos a ordenador, sería la caña para proyectos futuros ya que no necesitaría hacer las plantillas de metacrilato a mano, sería tan simple como enviar los planos escalados y vectorizados a cualquier empresa que corte metacrilato con laser y listo!

Aquí os dejo una primera prueba, está un poco burda aún, hay que sacar más puntos para poder ajustar lo mejor posible y obtener curvas naturales

Subir
1
Dokken
#48 por Dokken el 10/09/2019

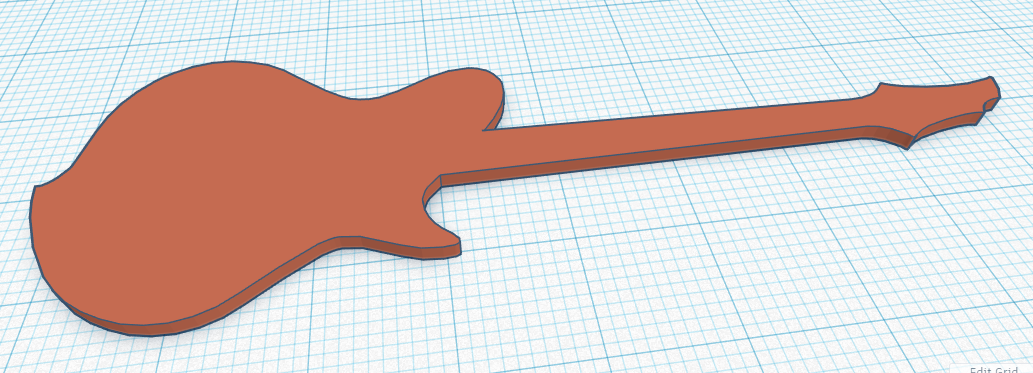

Para matar un poco el gusanillo, he estado haciendo pruebas para imprimir una réplica pequeña en 3D esta noche y tenerla de llavero jejeje

Subir
1
