Mi primera guitarra desde cero [Custom]

toni diaz
#61 por toni diaz el 25/09/2019
Esa mascarilla, que así empezó pinocho
Subir
1
Dokken
#62 por Dokken el 25/09/2019
#61 jajajaja la tenía, pero me la he quitado para la foto que sino parecía que estaba en plena operación.

En el taller tengo siempre a mano los guantes, gafas, mascarilla y las orejeras
Subir
1
torpar65
#63 por torpar65 el 25/09/2019
Esto coge forma.... :banda_rock:
Subir
1
DeieR
#64 por DeieR el 25/09/2019
Que ganas de ver el resultado final. Menuda pasada de proyecto ;D
Subir
1
Dokken
#65 por Dokken el 25/09/2019
La verdad es que ha costado unas cuantas horas llegar al curro de madera, pero creo que ahora empieza lo bueno jeje.

Las tapas con suerte me las devolverán cortadas la semana que viene, así que podré ir probando el tema del epoxy, de momento se puede ir trabajando en el rebaje posterior del cuerpo, las cámaras acústicas y el cajeado de la electrónica con su tapa en madera.
Subir
1
Dokken
#66 por Dokken el 26/09/2019

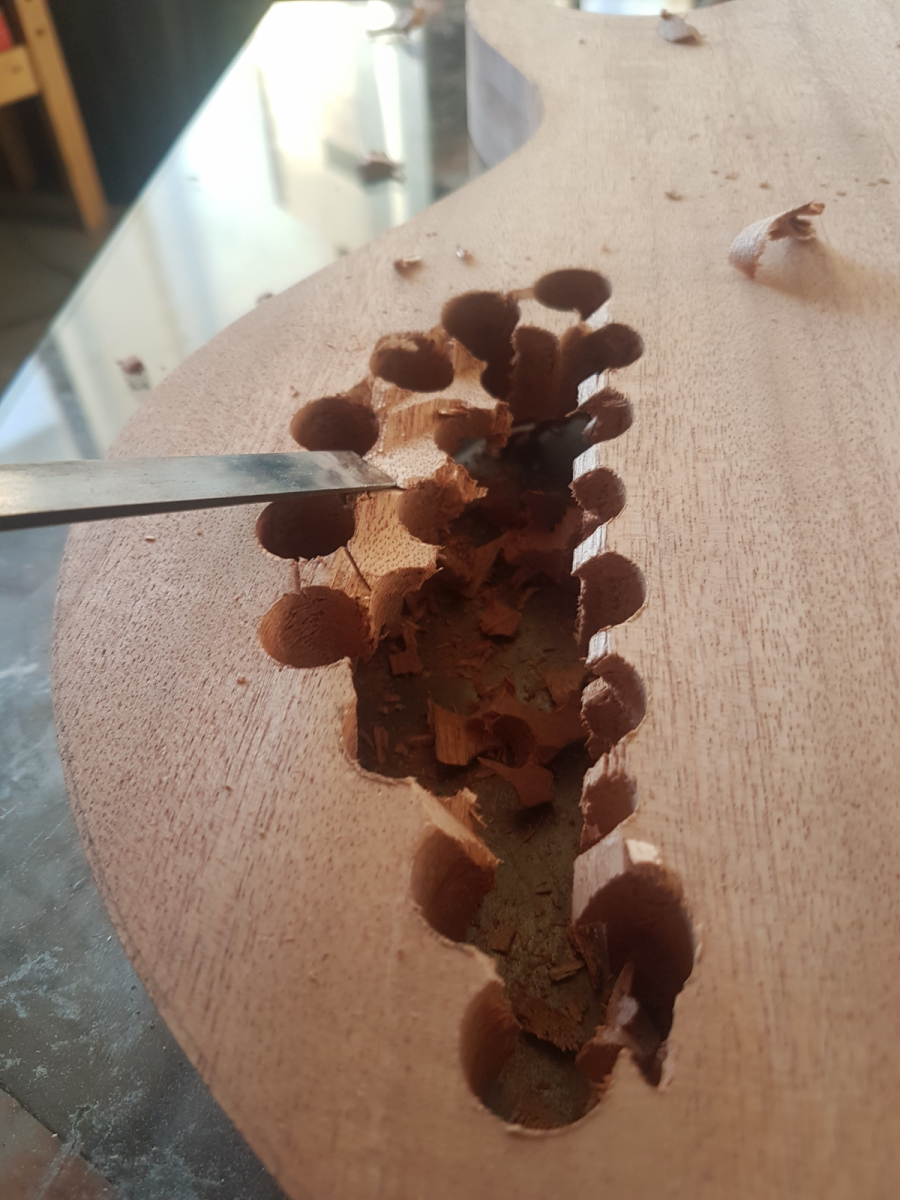

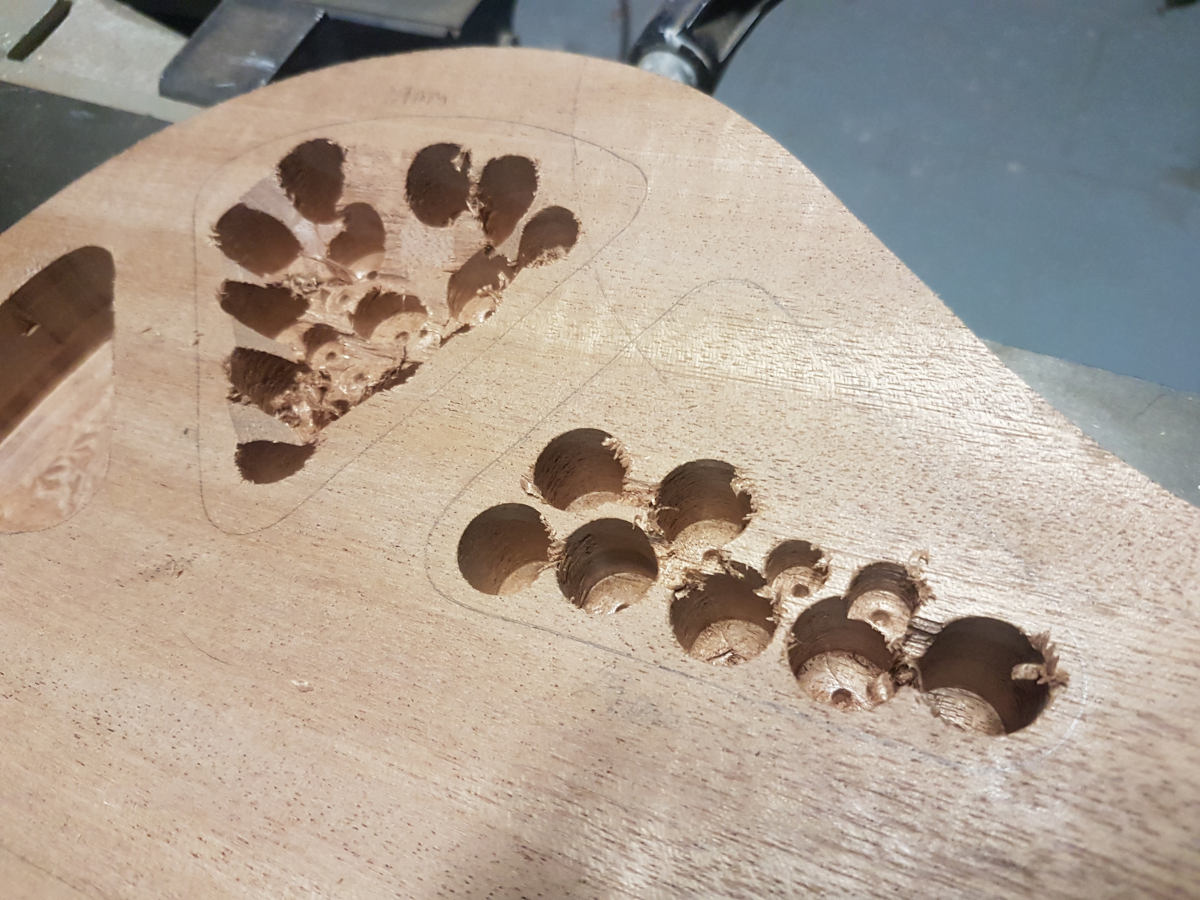

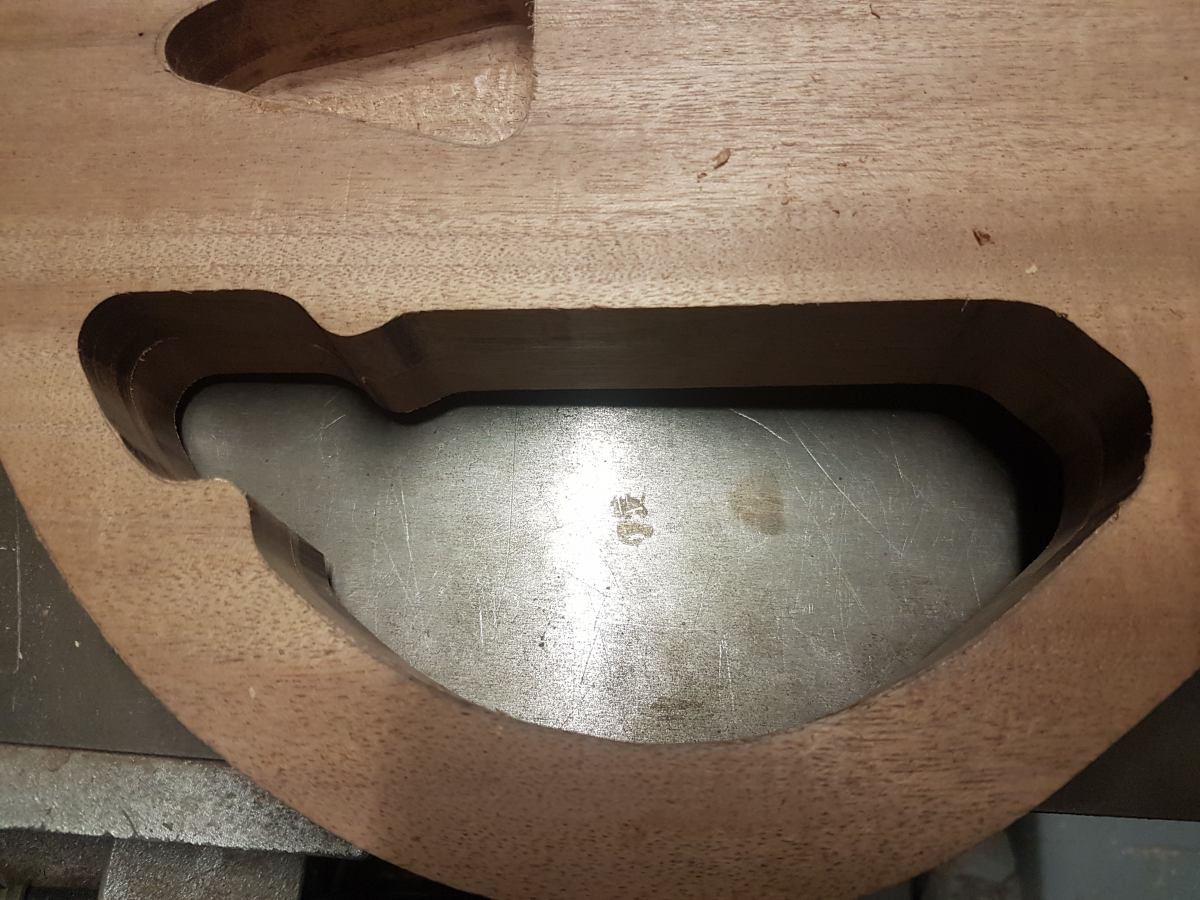

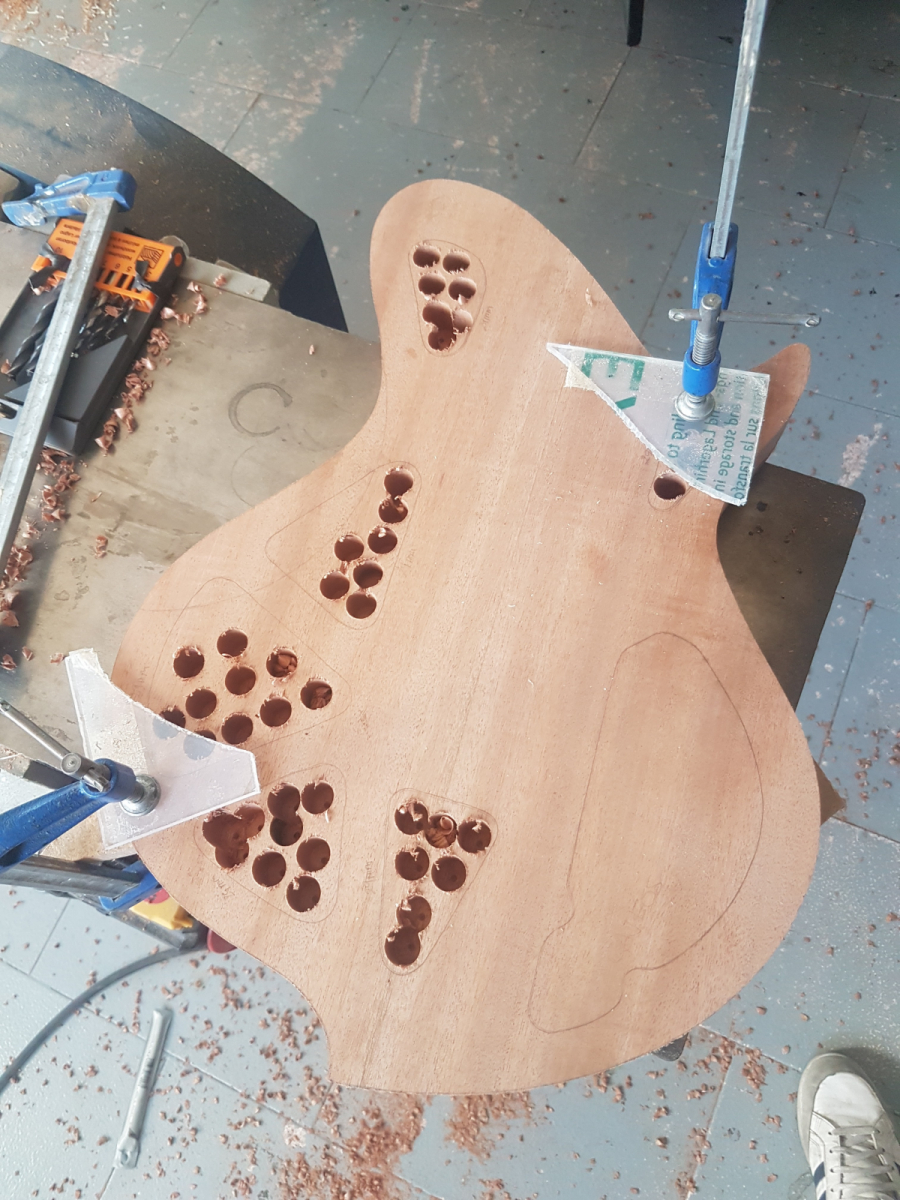

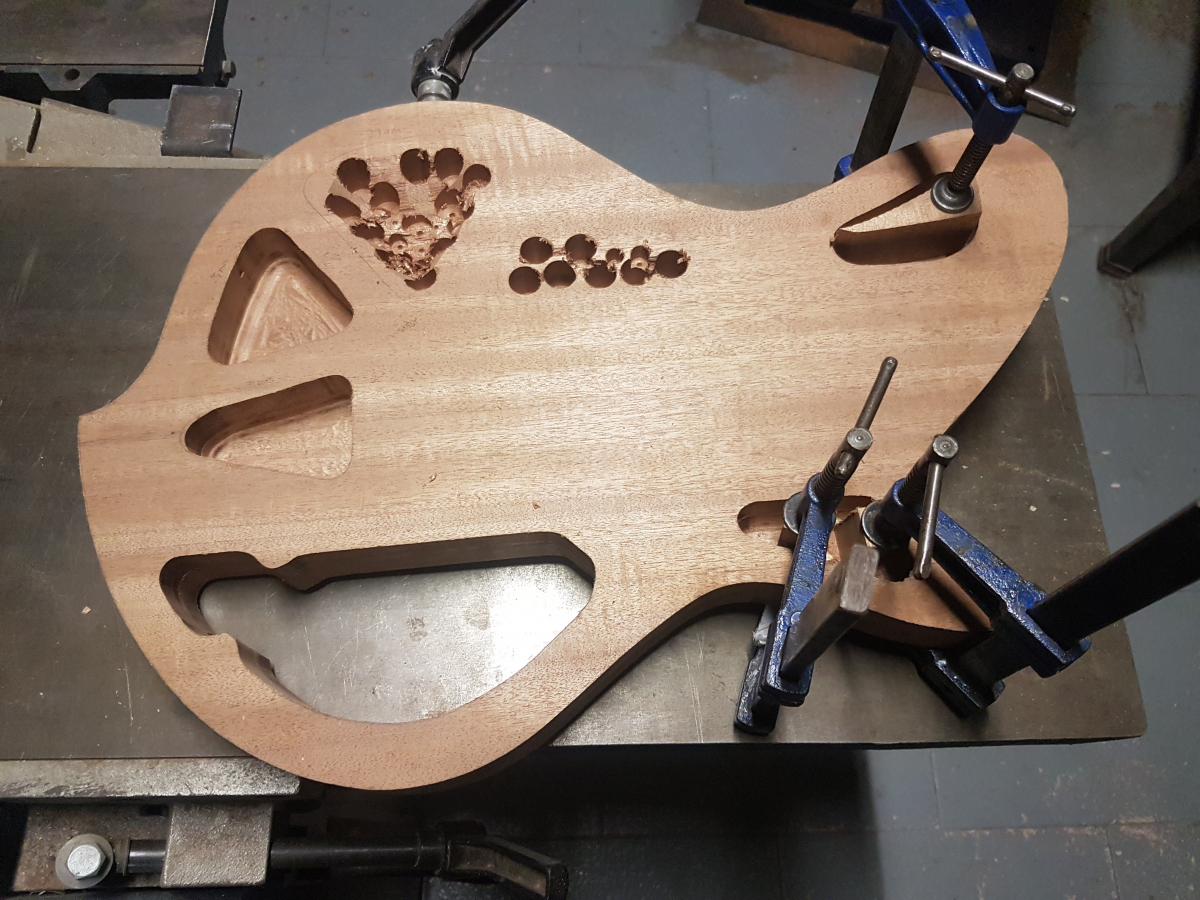

Avances de hoy, fresado del hueco de electrónica y empezando a rematar las cámaras acústicas. Espero tenerlo listo para la semana que viene.





Un saludo!
Subir
3
toni diaz
#67 por toni diaz el 27/09/2019
+1, por cierto se admiten apuestas del peso final? Yo digo 3,8K jeje
Subir
1
Dokken
#68 por Dokken el 27/09/2019
#67 jajaja me da a mi que va a estar más cerca de los 4kg que de los 3. El próximo día cuando termine las cámaras peso el cuerpo y hardware para tener una idea aproximada.

Aunque creo que el factor que más peso va a sumar va a ser la epoxy.

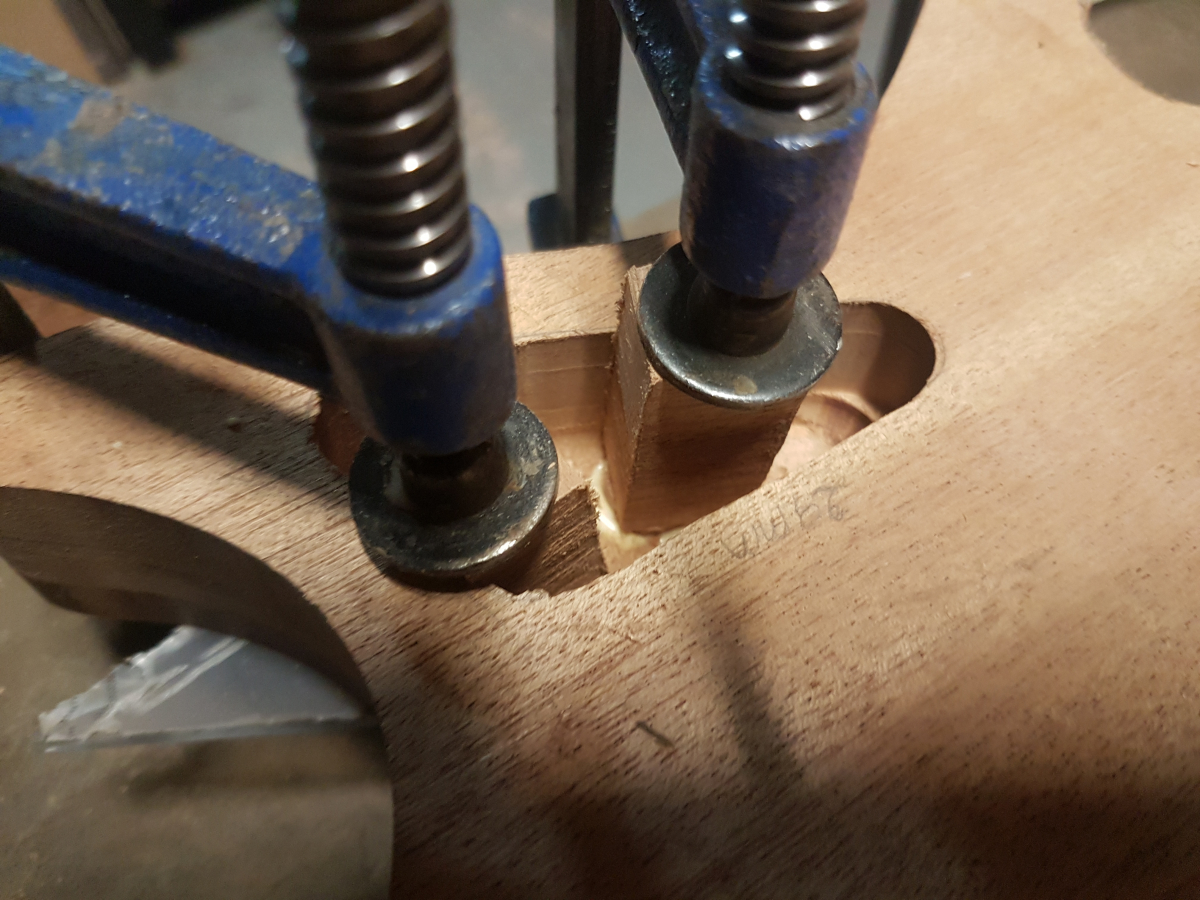

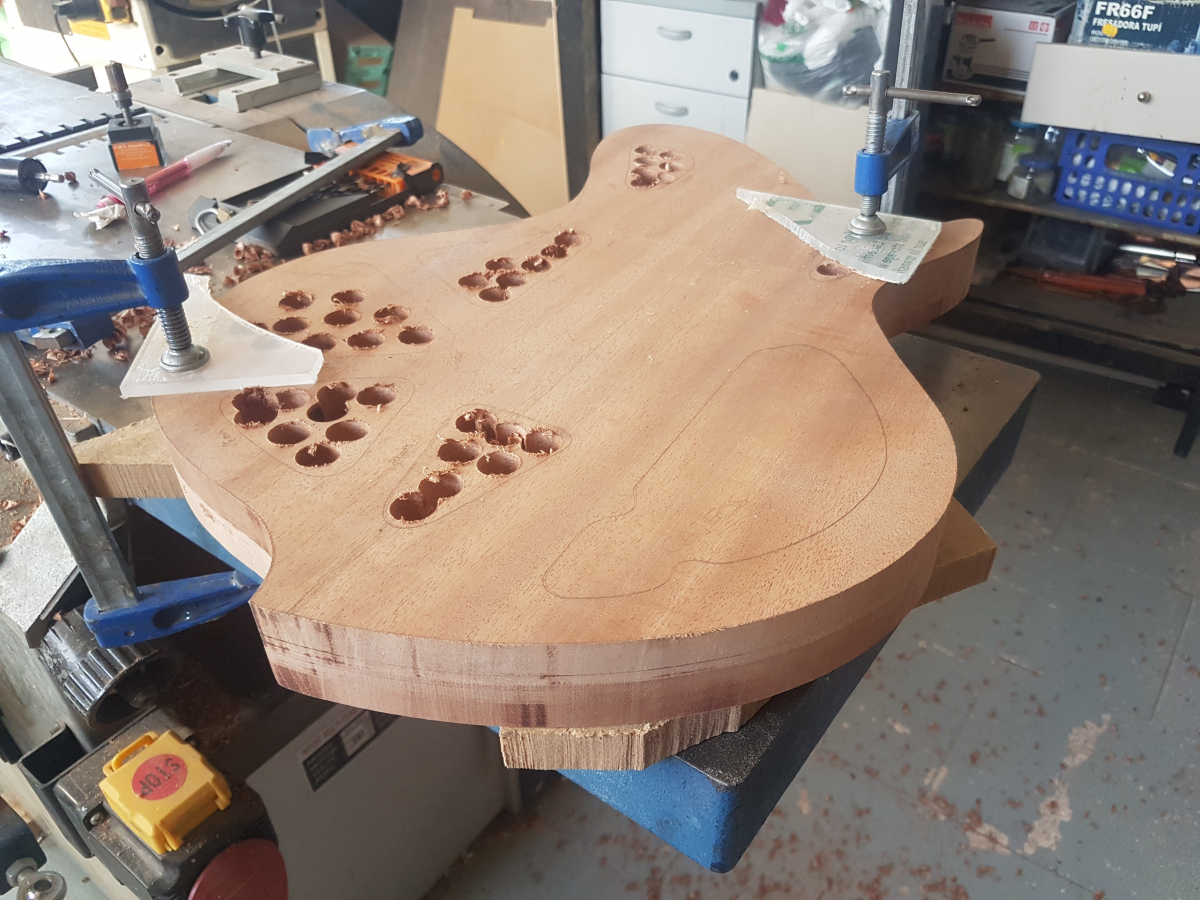

En las últimas fotos, los gatos están apretando unas "rodajas" de caoba, que me pase unos mm en un par de taladros. La medida de profundidad era 29mm para tener 8mm de margen ya que el cuerpo de caoba es de 37mm.
Subir
1
carp
#69 por carp el 28/09/2019
Magnífico trabajo compañero.
Muy currado y está muy chulo el diseño.
Se agradecen las magníficas fotos y muy bien explicado todo.
Me uno al hilo y estaré atento a los avances

Saludos
Subir
1
Dokken
#70 por Dokken el 30/09/2019
#69 muchas gracias compi!

Ya tengo encargada otra de las piezas que faltaba del hardware, los enganches de seguridad dunlop flush mount, que van enrrasados en el cuerpo.

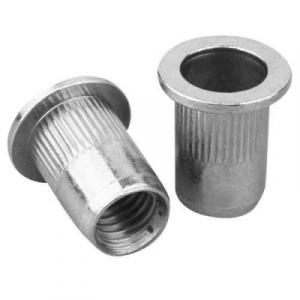

También estoy buscando este tipo de pieza "rivet nut" o "tuerca de remache" para montar las pastillas en el cuerpo. Básicamente la idea es hacer un agujero de más de 2.5mm (es el diametro de los tornillos de las fishman), encastar esas tuercas en el cuerpo, de forma que la pastilla rosca en la tuerca en vez de roscar en la madera. La duda que tengo es si poner tuercas de 2.5 y usar tornillos de 2.5 (roscarían en dos puntos, en la rosca y en la pastilla) o si directamente buscar tuercas de 2mm para usar tornillos de esa medida, así solo roscarían en la tuerca en vez de roscar también en la pastilla. Habría que mirar si poner muelle o goma espuma como suelen llevar las guitarras que montan las pastillas directamente sobre el cuerpo.

La idea es que quede lo más limpio posible, no mola mucho ver agujeros en la madera al quitar las pastillas
Archivos adjuntos ( para descargar)
Subir
3
Dokken
#71 por Dokken el 01/10/2019
Empezamos hoy con un sabor un poco agridulce. Me he preparado para fresar el canal del alma, había comprobado que todo estuviera recto y medido para hacer el canal.

He utilizado un accesorio para tomar de guía el lateral de mástil. Tras ajustarlo a la medida que tocaba he empezado a hacer el canal. Todo pintaba bien hasta que al ir a limpiar el serrín he visto que el lateral tenía una pequeña inclinacion, estaba rectificado pero con un pequeño ángulo... Se me ha quedado una cara que tendría q ser para verla.

Total, voy a consultar a mi profesor y por suerte me ha dicho que no es un defecto crítico, esta inclinada un poco hacia las cuerdas graves, por suerte las q más tensión ejercen en el mástil. Me ha comentado que en principio no hay problema.

Aún tenemos que tantear si repetir el mástil entero o tirar adelante con este. Ya que pese a que la desviación es de entono a 1-1.5mm no se si podría llegar a torcer un poco el mástil una vez se vaya ajustando el alma. Otra opción a barajar es usar dos refuerzos de carbono.

Aún faltaría rematarlo un poco, se ha cajeado a mano los extremos del alma para que enrrasara perfecto.

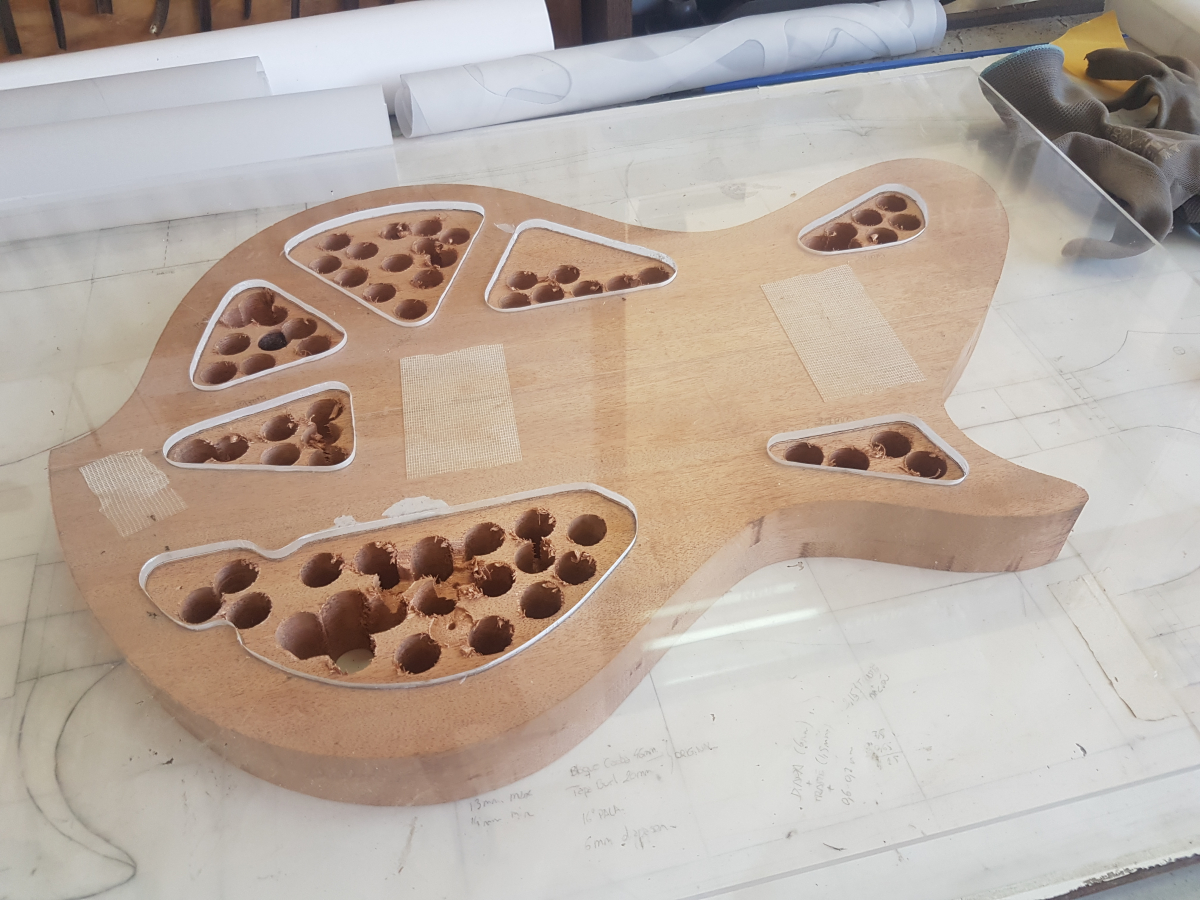

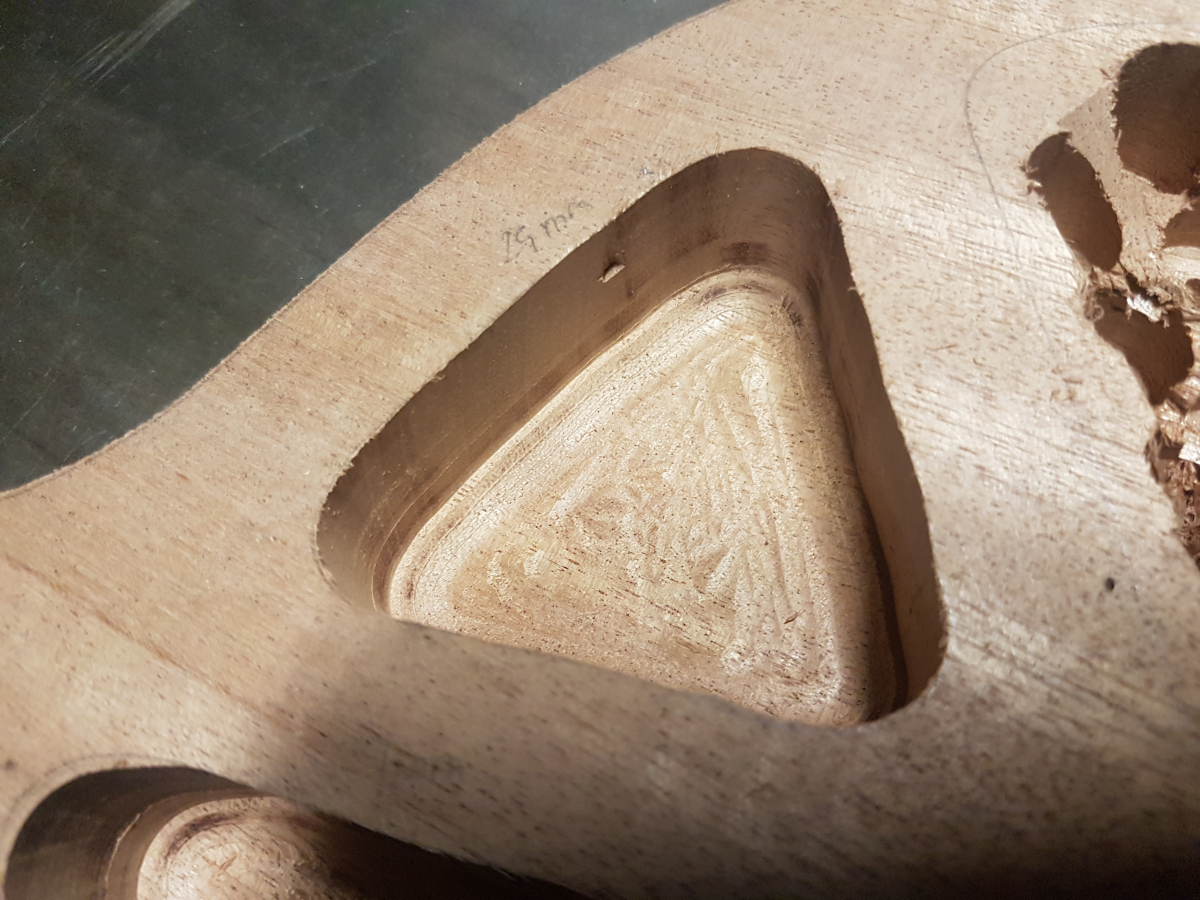

Por suerte he rematado el día terminando el cajeado acústico, incluido las dos cajas que irían donde el rebaje posterior, se han tallado a mano respetando la separación que hemos fijado entre el fondo de la caja y el final de la madera en el rebaje.


Un saludo!
Subir
4
Jesús
#72 por Jesús el 02/10/2019
Uf, da cosa lo de la ranura del alma, dokken. Aunque si tu profe dice que no pasa nada quizá puedas tirar adelante y no ocurra nada. Bueno, mejor que tú nadie lo va a valorar ;)

Por lo demás, fantástico el cajeado. Gran curro te estás marcando, sí señor.
