Mi primera guitarra desde cero [Custom]

toni diaz
#25 por toni diaz el 28/08/2019
Uff la resina de epoxi es pesadisima, ya he probado alguna de raíz con los huecos tapados con resina y no bajaba de 4,5 kilazos
Subir
1
Dokken
#26 por Dokken el 28/08/2019
#25 claro, si no le metíamos cámaras acústicas se quedaba un muerto jajaja el hardware que lleva es bastante lijero, pero todo va sumando.

Lo ideal sería q no pasara mucho de los 4kg. Tengo una LP maciza y por suerte no se me hace muy incómoda, la hemos tomado como referencia máxima de peso.
Subir
1
Dokken
#27 por Dokken el 29/08/2019
Volvemos con alguna novedad. Ya está el plano escala 1:1 terminado (pala y cuerpo). Al final tirando líneas ha salido un diseño ligeramente diferente a lo que tenía esbozado pero me ha encantado como queda en conjunto.

En esta foto se puede ver como el pequeño rebaje va a juego con el pico del culo de la guitarra, se han colocado los agujeros de las clavijas a la distancia correcta para que las cuerdas vayan rectas desde la cejuela a la clavija.


El siguiente paso ha sido calcar el cuerpo en otro plano para hacer las cámaras acústicas y el cajeado de la electrónica sobre el y mantener el plano original.



En cuanto estén terminadas todas las cajas calculare el volumen total rebajado para poder ir estimando el peso del cuerpo. Una vez esté listo este plano faltaría hacer uno lateral para fijar el grosor y empezaría a sacar las plantillas en metacrilato para comentar a trabajar la madera.

Un saludo!
Subir
1
blassman
#28 por blassman el 29/08/2019
Has acertado completamente con el diseño de la pala, mucho mejor así, y como tu dices, que la pala y el cuerpo tengan un nexo común es importante para la estética de la guitarra.
Pues a mí el plano lateral me ha dado mil dolores de cabeza y quitado horas de sueño...jaja. Pero importantísimo para verlo y tenerlo todo claro.
Te va a quedar una guitarra genial.
Subir
1
Dokken
#29 por Dokken el 29/08/2019
#28 me alegro que te guste! La verdad es que si me parecía que era un detalle guay que la pala tuviera relación con el cuerpo.

El canto veremos a ver, esta por suerte la tapa y la trasera son planas, no lleva rebaje como las les Paul o las PRS, espero que eso facilite un poco las cosas a la hora de diseñar jeje.
Subir
1
Dokken
#30 por Dokken el 30/08/2019
Ya tengo las planchas de metacrilato colada para hacer las plantillas. Al final hemos optado por metacrilato transparente de 5mm de grosor.

Espero poder en un futuro usar las plantillas para hacer alguna otra cambiando un poco el hardware.
Subir
1
Dokken
#31 por Dokken el 03/09/2019
Retomamos el trabajo tras un finde de mono por ponerme a currar jajaja.

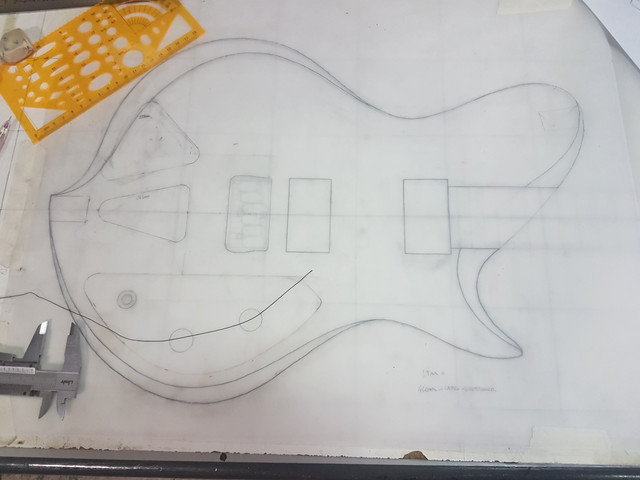

Finalizado el diseño y cálculo de las cámaras acústicas, al final ha quedado un diseño bastante molon, lástima que luego no se vea.


Aquí se puede apreciar el detalle del cajeado y rebaje de la electrónica, la tapa irá con imanes y estoy diseñando una cosa bastante guapa que no iré adelantando hasta que esté seguro de que es viable hacerlo.


Una vez finalizados los planos toca empezar a fabricar las plantillas en el metacrilato. Del cuerpo voy a sacar 2, una solo con el contorno y la otra con las cámaras acústicas. Las plantillas para las Fishman irán también en otro metacrilato.



Hoy he acabado perfilando la silueta, el próximo día espero poder terminarla completamente.

Subir
1
ignotus
#32 por ignotus el 03/09/2019
Tiene una pinta guapísima. Estos hilos me encantan, sobre todo los de la gente que se lo curra por primera vez. ¡Ánimo!
Subir
1
cgulias
#33 por cgulias el 03/09/2019
Máquina!
Cómo has calculado el tamaño de las cámaras acústicas?
Me has despertado la curiosidad :-)
Subir
1
Dokken
#34 por Dokken el 04/09/2019
#33 realmente más que calcular, están dimensionadas proporcionalmente al hueco de la electrónica que fue el primero que hice.

Sobre todo es para tener una forma de saber cuanto volumen de madera se va a retirar una vez se hagan los huecos.
Subir
2
lugaca
#35 por lugaca el 04/09/2019
Qué bonito proyecto... me quedo atento.
Suerte con ello, Dokken!
Saludos!
Subir
1
Dokken
#36 por Dokken el 04/09/2019
#32 #35 me alegro de que os guste!
Subir
1
