Preamplificador Fender Twin

#133 por TonyGT-Ibiza el 09/08/2017

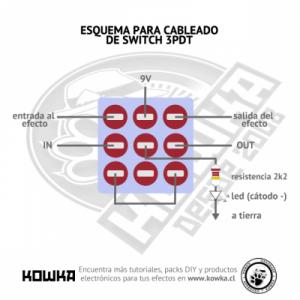

¿este seria correcto toni??
Archivos adjuntos:
esquema cableado 3pdt kowka.jpg
BBCode:
interruptor truebypass.jpg
BBCode:
Subir
#134 por toni diaz el 09/08/2017
Con un interruptor que cortocircuite el vivo del tonestack y otro que desconecte la tierra del mismo vale. Pero tu idea de pulsador remoto es mucho mejor
Subir
#135 por jeldelaeugenia el 09/08/2017
#129
Hola Toni,
Ok a quitar R13.
Lo de encabronao a lo Gibbons me gusta.
Voy a leer el otro post de Toni a ver si termino de entenderlo.
#132
Cuando se alimenta sin pila no hace bypass?
Subir
#136 por toni diaz el 09/08/2017
Solo hablamos del pulsador de pie que usamos para el true bypass de los pedales que hacemos, perdona te hemos confundido. Con uno de estos te vale, son pequeños y baratos
Archivos adjuntos:
BBCode:
Subir
#137 por toni diaz el 09/08/2017
En cuanto llegue a casa hago un dibujito de como iría, si no lo hace antes tony
Subir
#138 por jeldelaeugenia el 09/08/2017
Ok, me estaba liando con lo de conmutador.
Realmente sería un interruptor On-On?
De aquí salgo con la carrera de Electrónic! Jaja
Subir
#139 por TonyGT-Ibiza el 09/08/2017
hace unos años cuando yo me hice mis primeros montajes era muy dificil encontrar interruptores truebypass y cuando por fin fueron mas faciles de encontrar eran carisimos, entonces lo que hacia yo era usar interruptores de palanca que eran dobles conmutadores, on on claro, yo con eso lo que hacia era conmutar entre bypas y pedal encendido que, me acuerdo que el pedal seguia funcionando y alimentado con el transformador, pero yo hacia que no sonara jajaj.

ahora no vale la pena, por ebay china tienes pulsadores truebypass tirados de precio, he comprado un monton y dan un resultado cojonudo y cada dia son mas baratos.
Subir
#140 por jeldelaeugenia el 10/08/2017
Entonces lo que haría falta es un DPDT de 6 terminales?
o se podría poner un 3pdt y le ponemos un led para cuando está encendido el cambio a modo Gibbons?
Subir
#141 por toni diaz el 10/08/2017
Claro, porque no. La tension del led la puedes coger de la alimentación de filamentos con una resistencia de 1k por medio, si es continua claro, si es en alterna le metes un diodo rectificador en serie con la resistencia (media honda)
Subir
#142 por jeldelaeugenia el 10/08/2017
#141
Ok Toni,
La podríamos coger de aquí de la patilla 5 con la resistencia en serie, imagino que con una de medio watio sobra verdad?
Subir
#143 por toni diaz el 10/08/2017
Con medio w vas sobrado
Subir
#144 por jeldelaeugenia el 10/08/2017

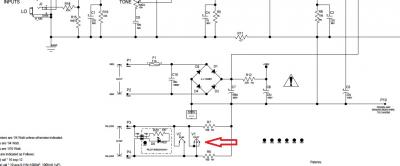

Subo la imagen, para que quede más claro
Archivos adjuntos:
led 3dpt.jpg
BBCode:
Subir
