Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

pedro
#853 por pedro el 29/08/2018
Gracias toni me lo apunto
Subir
Lespaulhc
#854 por Lespaulhc el 02/09/2018
Hola de nuevo estoy haciendo un invento ..seguro alguien lo probo ya...voy a fabricar el doble dr booguie

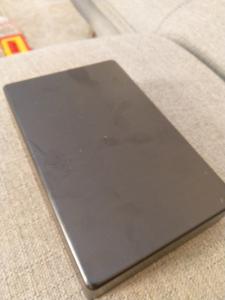

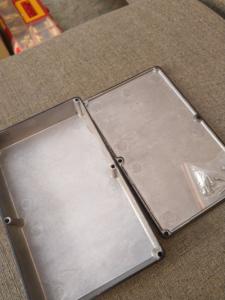

Pero no son iguales modifique algun condensador para variar algo y mirar que cajita mas cuky doble ya pintada.como extra le pondre el Booster vy zevex asi que sera por 3 pdtv.x3
Y si cabe le meto el tubescreamer ts808.
El delay lo hare aparte.que me decis sonara guai?

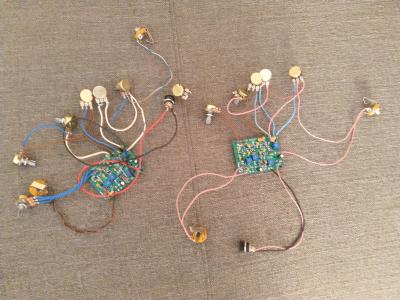

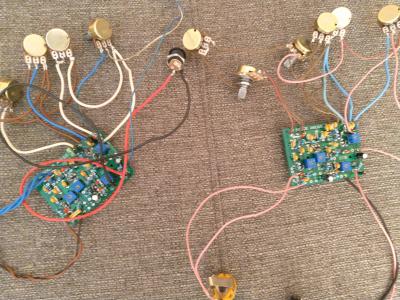

Por supuesto ya hice los dos dr booguie con smdj201.
Esta vez los solde en un plis.
Archivos adjuntos ( para descargar)
Subir
1
Lespaulhc
#855 por Lespaulhc el 02/09/2018

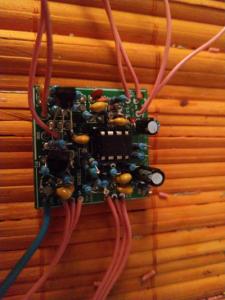

Hola probe el tubescreamer que diseñe tengo que repasarlo no suena hay algo que falla.
Es el tubescreamer de la pcb del mesa a válvulas

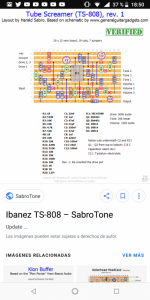

Y el diseño es identico a este mismos componentes
Por si alguien lo monta ....
Archivos adjuntos ( para descargar)
Subir
1
TonyGT-Ibiza
Lespaulhc
#857 por Lespaulhc el 02/09/2018
Si ya los habia visto tony
Subir
TonyGT-Ibiza
#858 por TonyGT-Ibiza el 02/09/2018
Estos molan, te montas un pedal de estos en un par de horas.
Subir
1
pedro
#859 por pedro el 03/09/2018
Buenas.bueno vedaabierta.ya me ha llegado la placa.es una pasada como queda.muchas gracias . A ver si saco un ratillo y monto.
Subir
vedaabierta
#860 por vedaabierta el 04/09/2018
Acuerdate de cortar la pista.
Subir
1
pedro
#861 por pedro el 06/09/2018
Si si .Me acuerdo he visto esto y a lo mejor a alguien le interesa

100 unids SOT23 SOT23-3 vuelta SIP3 DIP 0.95mm pitch diodo Zener mos transistor IC adaptador socket/placa del adaptador PCB
http://s.aliexpress.com/ayaIfimE?fromSns=Copy to Clipboard
Subir
Lespaulhc
#862 por Lespaulhc el 06/09/2018
Gracias por la información pedro ... bueno yo los soldo directo y el pin del medio le pongo un trozo de una resistencia y rapido.De 10 cero fallos.y ningún quemao.
Subir
1
pedro
#863 por pedro el 11/09/2018

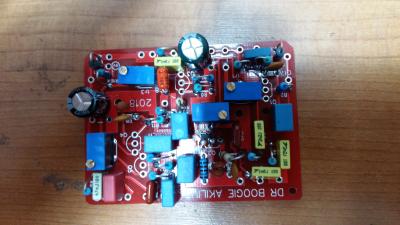

Hola .alguien me podria decir si la posicion del transistor es correcta?lespaul entiendo que soldarlos directos es como en la foto .no?y otra cosilla el pote de 2.5k se puede poner de 5 por ejemplo?afectaria mucho?gracias
Archivos adjuntos ( para descargar)
Subir
vedaabierta
#864 por vedaabierta el 11/09/2018
El pote de 2,5 en este circuito mejor de 2k.por lo menos a mi oido.
Subir
