Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

vedaabierta
#829 por vedaabierta el 20/08/2018
Si,en mi caso a 16,5v que es lo que me daba el secundario de 12v despues de rectificar y filtrar,cuando lo probe por primera vez pensaba que era sujestion,luego te acostumbras y no le das mas importancia pero ahora que he regulado la fuente a 12v se nota y bastante,ya no suena tan redondo,he probado a hacer a/b con 9 y 12v y el cambio es mas sutil pero probando entre 9 y 16v el cambio es espectacular sobre todo si has cambiado la resistencia de 3,9k a 39k.
Supongo que con 18v se notara todavia mas.
Subir
Lespaulhc
#830 por Lespaulhc el 21/08/2018
Gracias .veda
Subir
Lespaulhc
#831 por Lespaulhc el 21/08/2018
Por cierto si quereis usar trimmers de 50k regulareis con mas precisión el dr booguie.y para los que lo useis con 18v que se puede y suena mejor asegurarse que los 100uf que hay dos sean de 35v.
Subir
TonyGT-Ibiza
#832 por TonyGT-Ibiza el 21/08/2018
¿hay un dr booguie de 18v y suena mejor que el de 9v? no lo habia visto.
Subir
vedaabierta
#833 por vedaabierta el 21/08/2018
Jaja,no ,es el mismo pero alimentado a 18v,lo unico que hay que tener en cuenta,como ha dicho lespaulhc,son los dos condensadores del filtro de alimentacion que lleva el dr boogey.
Subir
Lespaulhc
#834 por Lespaulhc el 21/08/2018
Mesa con tonesctack mi pcb perdón por la caca de video y problema de cable suena mejor os lo garantizo
https://youtu.be/0ZZeyfFZ8FY
Subir
pedro
#835 por pedro el 24/08/2018
Hola buenas.a alguien le sobra una placa de esas que habeis hecho con el gerber?y otra cosa seria mucho pedir poner todas las modificaciones que realmente funcionan de una tirada?yo este pedal lo hice pero no me gustó mucho ahora haciendo caso a tony he pillado unos j201 en formato smd y quiero retomarlo un poco.he escuchado el ga5 y suena muy bien.os habeis pegado un buen curro.gracias
Subir
vedaabierta
#836 por vedaabierta el 24/08/2018
Pasame tu direccion por privado y te mando una.Recordarte que en las que yo pedi hay que cortar una pista en el input.

En mi caso,las modificaciones que he hecho han sido,pote de graves 1mega,condensador de graves 330nf,el de agudos creo que quedo en 6nf pero no estoy seguro porque probe varios,la resistencia que hay de 3,9k pasarla a 39k pierde gain pero gana caracter,por lo que he descibierto al revisarlo por un error las dos resistencias del filtro las he puesto de 10ohm en lugar de 100 pero asi se va a quedar y la modificacion mas importante alimentarlo a 16v(o 18v) y sobre todo ajustar correctamente los trimers.
Tambien entra al segundo triodo des ga5 a traves de una resistecia de 1mohm como filtro pasabajos pero lo voy a cambiar por (470k+470pf)+470k ya que pierde demasiado brillo.
Subir
pedro
#837 por pedro el 28/08/2018
gracias vedaabierta que no te he dicho nada.entonces lo puedo conectar a 18v. y no pasa nada?lo del ga5 no lo voy a hacer pero gracias por la info de todas formas
Subir
pedro
#838 por pedro el 28/08/2018

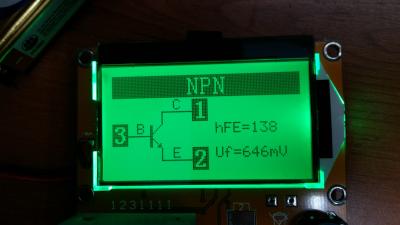

Esto es lo que me marca midiendo los j201.no se si seran cosas mias pero deberian ser g d y s los pins no? Igual son un poco falsillos los bichos estos
Archivos adjuntos ( para descargar)
Subir
pedro
#839 por pedro el 28/08/2018

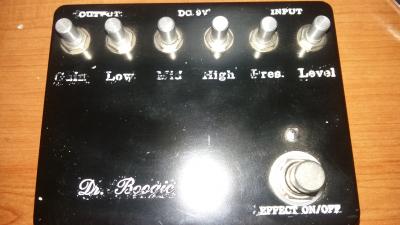

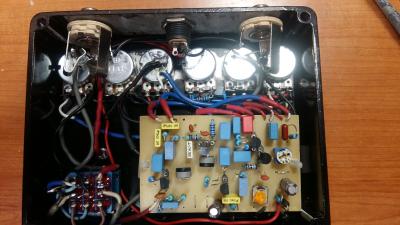

Y este es el bichillo que hice . El caso es que sonar sonaba
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#840 por TonyGT-Ibiza el 28/08/2018

ya sean en formato SMD o el formato tradicional 92está perfectamente bien y son auténticos porque el j201 siempre lo mide el aparatito este como si fueran transistores, sin embargo el resto de los J feet los middle bien
Subir
