Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

dazz
#817 por dazz el 13/08/2018

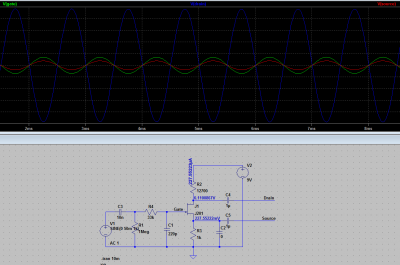

#816 Con LTSpice. Es gratis :) http://www.analog.com/en/design-center/design-tools-and-calculators/ltspice-simulator.html

Tiene simulación de los distintos JFETS y es bastante fácil de usar
Archivos adjuntos ( para descargar)
Subir
TonyGT-Ibiza
#818 por TonyGT-Ibiza el 13/08/2018
mañana lo pruebo, a ver si me entero de como funciona, es interesante el programilla, si ya enchufo la guitarra al pc y suena va a ser la ostia jajajajaja.
Subir
dazz
#819 por dazz el 13/08/2018
#818 Es una herramienta fantástica para probar diseños sobre el papel, y ver la respuesta de frecuencias, que pasa si modificas un valor aquí y allá... hay mil tutos por ahí, pero si puedo echar un cable con lo que sé, que no es que sea la hostia, pero bueno yo encantado
Subir
dazz
#820 por dazz el 14/08/2018
TonyGT-Ibiza escribió:
si ya enchufo la guitarra al pc y suena va a ser la ostia jajajajaja.


Pues mira lo que acabo de descubrir, se puede grabar la guitarra en limpio, pasarla por un circuito simulado en LTSpice, y exportar la salida para escuchar como sonaría

Subir
kaazad
#821 por kaazad el 14/08/2018
Muchas gracias Dazz, me parece realmente interesante ya que se puede utilizar con cualquier diseño.

Un saludo.
Subir
dazz
#822 por dazz el 14/08/2018
#821 De nada tío. No sé lo útil que será, pero divertido es un rato :bailando: . Aquí unas pruebas que he hecho

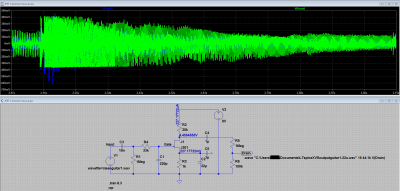

Adjunto la guitarra en limpio y despues de pasar por un amplificador simulado con un J201. En la imagen se ve un trozo en el que la señal amplificada (en verde) satura
Archivos adjuntos ( para descargar)
CleanGuitar1.wav
outputguitar1-22u.wav
Subir
TonyGT-Ibiza
#823 por TonyGT-Ibiza el 14/08/2018
El j201 es brillante a mas no poder como una valvula, ese audio suena tremendo.
Subir
TonyGT-Ibiza
#824 por TonyGT-Ibiza el 14/08/2018
Oye, se puede copiar un schematic directamente este programa para ver cómo suena un pedal de distorsión?

es que lo interesante es que si yo tengo un pedal que me gusta mucho cómo suena puedo meter todos los valores y el circuito entero en el programa escucharlo y a partir de ahí empezar a cambiar cosas filtros asistencias transistores etcétera etcétera
Subir
dazz
#825 por dazz el 14/08/2018
#823 No sé hasta que punto la simulación es fidedigna, la verdad, imagino que para algunas cosas puede servir, pero al final hay que montar el circuito y terminarlo a oído seguramente.

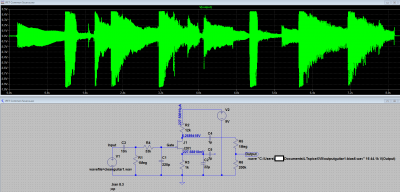

...y a ver si notáis la diferencia entre estos dos clips. El primero es con el bias a 4.5V. El segundo a 6.2V y se ve que satura asimétricamente. Yo la verdad no noto la diferencia
Archivos adjuntos ( para descargar)
outputguitar1-bias4.5.wav
outputguitar1-bias6V.wav
Subir
dazz
#826 por dazz el 14/08/2018
#824 Sí, puedes escucharlo, puedes simular la respuesta de frecuencias... pero de nuevo, no estoy seguro de que la simulación de la saturación sea muy precisa. Mira, este clip es uno de los de antes que he pasado 3 veces por el amplificador simulado, como si tuviera un amplificador con 3 etapas de j201. La salida está muy saturada, lógicamente, pero no suena muy bien que digamos
Archivos adjuntos ( para descargar)
outputguitar1-22ux3.wav
Subir
vedaabierta
#827 por vedaabierta el 20/08/2018
Buenas,despues de casi dos semanas he conseguido quitar el humm.
En fin he apantallado la pcb dentro del chasis,el humm seguia ahi,filtro la fuente mejor,ahi seguia,bajo el voltaje con un 7812 y mas de lo mismo,quito el jack de entrada que es con conexion a masa si no esta enchufado por uno normal y corriente y problema resuelto.
De esto he sacado en claro dos cosas,una que no se puede dar nada por hecho,jeje y otra que suena infinitamente mejor a 16v que a 12v y no digamos a 9v.
Subir
Lespaulhc
#828 por Lespaulhc el 20/08/2018
Hola vedaabierta el dr booguie a 16v?
