Mod Atenuador Harley Benton PA100

Después de unas semanas de haber recibido el Harley Benton PA-100, la verdad es que no me ha decepcionado en parte.
Y digo en parte, porque por lo que vale no se puede esperar algo excelente. Pero si no se atenúa muy a tope la señal del ampli, la verdad es que cumple.
Yo en mi Marshall studio jtm, con los volúmenes del high al 6 y del normal al 4,5, el atenuador responde bien si atenuamos hasta el 4-5 aproximadamente. Si bajamos más para atenuar más entonces se pierde la pegada y definición del ampli.

Cuando compré el atenuador ya tenia en mente hacerle una modificación, que era a mi modo de entender el colocar un filtro paso alto, añadiendo en el circuito un condensador bipolar de 10uF y 100v, insertándolo entre la patilla central del L-pad (patilla 2) y la resistencia correspondiente de 8 Ohm que se conecta al amplificador, que es la que utilizo yo ya que mi pantalla de altavoces es de 8 Ohm).
Después de hacerle ésta mod, el atenuador se volvió mucho más usable. El sonido ya no se apagaba cuando se atenúa al máximo. Lo venia usando atenuando hasta el 2-3 del L-pad y me gustaba cómo sonaba.
Yo le puse un interruptor, ya que si no se atenúa a más de la mitad, no se necesita este filtro. Así lo puedo activar o no, según se necesite.
La mod la encontré en el MarshallForum. En éste enlace: https://marshallforum.com/threads/how-to-modify-the-harley-benton-pa100w-for-better-sound.142258/

Tengo algún conocimiento de electrónica, no mucho, y según la fórmula para calcular el valor de la frecuencia de corte para un filtro paso alto de un circuito RC, para una resistencia (Impedancia) de 8 Ohm el condensador de 10 uF haría corte sobre los 2000 Hz (1989,44 Hz exactamente). Así, que he hecho otra prueba con un valor para el condensador de  125uF  para que el corte se establezca en unos 159Hz  y así, no se recorte tan arriba la frecuencia.

Con este valor el ampli suena y responde practicamente igual en cuanto a frecuencias que cuando esta sin el atenuador.
Se pierde  en parte la gradualidad del LPad en cuanto a su recorrido ya que un poco antes de la mitad suena casi igual de fuerte que cuando está a al 9 (o sea cuando atenúa lo mínimo) , pero me gusta como suena.
Midiendo con un multímetro el jack del cable que debería conectase al ampli, la lectura siempre ronda los 8 ohm.
Es decir, mido la carga que debería ver el ampli con el atenuador conectado a la pantalla.
No se seguro si estoy haciendo algo mal, pero según las medidas con el multímetro diría que no. Curiosamente ahora el ventilador ya no se activa tan a menudo.

Si alguien tiene más conocimiento sobre el tema o si he dicho alguna burrada, pues que me corrija.

Calculadora online de filtro paso alto y paso bajo: https://www.digikey.es/es/resources/conversion-calculators/conversion-calculator-low-pass-and-high-pass-filter?srsltid=AfmBOoo6h-dctG44_dTBaDmUXpkioF_rFmr-dcm9u2NCaasCc3hFR_vF

Actualizo y cuelgo fotos.

Bueno. Como soy un culo inquieto, me tenía intrigado que el ventilador no funcionase apenas, o casi nada.
Así que me he decidido a hacer unas últimas pruebas con condensador de valor 6,8uF y otra prueba con valor de 3,3uF (ambos bipolares de 100v) y curiosamente, el de 3,3uF es el que más me ha gustado de todos. Ahora el ventilador funciona como antes de hacer ninguna mod, comprobado con el interruptor en Off y abriendo el circuito del condensador.
El sonido es más brillante en cuanto està casi atenuado a tope, y poco a poco según subimos volumen va recuperando cuerpo sin perder brillo Ahora el L-pad vuelve a ser gradualmente usable, tal como era antes de hacer la mod.

Disculpad las molestias por enredar tanto.

adjunto foto del condensador instalado.

Si alguien pudiera dar explicación a la mod, se agradecería mucho.

Gracias a todos!!

Tengo ese mismo atenuando un Marshall. Guardo el hilo para cuando esté en modo cacharreador 👌👌

Gracias por el aporte. Tengo una de estas y cuando tenga tiempo lo probare. Una pregunta porque no acabo de ver como va el condensador. En que lado de la resistencia se conecta? En el lado que va al jack de entrada? Entonces solo actua cuando se utiliza una de las entradas, no?

 Por cierto, hay un mod que le hice hace tiempo porque parecia haber un error en el esquema original, y el LPad estaba mal conectado, con lo que cuando atenuabas a tope, la salida DI no sonaba. Creo que lo corrigieron en versiones posteriores.

En mi caso solo actua con la impedancia de 8ohm.
Para otro valor de impedancia de pantalla y altavoz habria que soldar a otras entradas

Por cierto.
He mejorado un poco más la mod.
Con mi jtm studio de 20w el bright cap de 3'3uF suena bien y agradable a alta atenuacion si se toca sin ningún pedal de overdrive ni de distorsion, o sea, el ampli a pelo. En cambio, cuando tocaba con algún pedal de overdrive o distorsion, los agudos se sentían mas chirriantes, siendo un poco molestos.

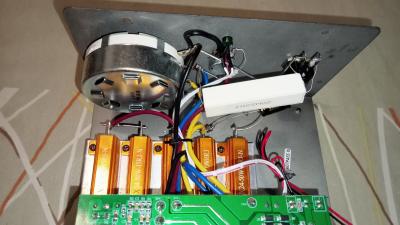

Ahora he añadido en serie despues del condensador una resistencia cerámica de 22ohm y 20w de potencia, para suavizar y rebajar algo esos agudos.
Ahora el ampli suena mejor de los dos modos, a pelo y con pedales de overdrive o distorsion.
