Mini-Pedalera MIDI para HX Stomp

Sí. He abierto el pedal y trae un par de diodos para las inversiones ya que está diseñado para un looper.

El pedal tiene una confiuracion curiosa. Dos pulsadores son "normales", y el tercero es como si pulsaras los otros dos a la vez. Los diodos son para aislar la señal de los dos pulsadores "normales".

Yo tambien tengo uno. Lo utilizo para el Jamman y el Trio+

#23 Pues si, para la HX tienes suficiente con 3 botones, es perfecto.
Yo lo que estoy pensando incluso comprar 2 de esas y unirlas... sigo maquinando para hacer un controlador MIDI así en plan genérico

Hola,

Pues aqui os dejo foto de mi nuevo controlador midi siguiendo las instrucciones de lutop, al que desde estas lineas doy las gracias por sus consejos.

En mi caso no he usado un arduino sino uno wemos d1 mini que tenia por casa, que me ha dado algun quebradero de cabeza pero que al final he conseguido echar a andar.

He modificado el soft de Latop para que funcionara y adaptandolo a mi gusto, de forma que los 4 pedales, con pulsaciones largas entran en 4 modos distintos de control.
El primero cambia entre las 4 escenas, muy util para, sea cual sea la pantalla que tengas, cambiar al snapshot que se desea directamente.
El segundo lo uso con FS7 y FS8 y para ir al preset anterior / posterior
El tercero lo uso de control de Looper (play ,rec, stop...).
El 4, por ahora sin uso, algo se me ocurrirá ....

Cada uno de los pulsadores tienen un led para indicar su estado y luego hay un led central que indica en cual de los 4 modos estas.

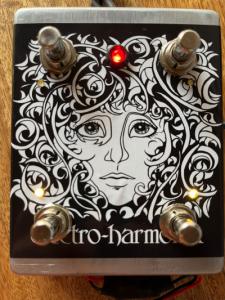

Pues nada, aqui dejo foto de mi nueva criatura.

#1 Hola! Que tal?? Estoy construyendo una versión similar a la de 3 pulsadores con 3 leds, pero no encuentro la manera de hacer que los leds se actualicen según el estado de los efectos al navegar por los snapshots, es decir, si en el snapshot 2 había dejado un efecto apagado, cuando estoy en el snap 1 estando ese efecto encendido vuelvo al snap 2 el led se tendría que apagar porque ese efecto está apagado, pero no lo hace... es como si el controlador no leyera el estado actual del efecto. Alguien sabe alguna manera de solucionarlo??

#29
En controlador no recibe ninguna indicacion del estado de los efectos. Es normal y no tiene solucion.
Entiendo que utilizas el controlador midi para cambiar efectos, y cambias de snapshot con el stomp?
Yo lo que hago es al reves, utilizo el pulsador externo para snapshots, y los pulsadores del hx para efectos. Asi evito el problema.

Qué bueno!

Yo acabo de comprar un Hotone Ampero Control que hace básicamente lo mismo, enviar comandos MIDI. Lo he configurado para cambiar de snapshots en la HX Stomp rápidamente... si llego a ver este tutorial antes, lo mismo me animo a construirmelo como tu!

Una cosa que echo de menos en el Ampero es una pantalla que me diga en qué snapshot estoy. Tiene una pantalla pero siempre muestra parte del último comando enviado... como para cambiar de snapshot es "CC 69 000", "CC 69 001", siempre muestra "69" lo cual no sirve para nada.

Estaba pensando construir con arduino algo que escuche MIDI y muestre en una mini pantalla el snapshot actual. Creo que podría aprovechar el MIDI out/through de la HX Stomp XL. O sea, conectar el Ampero al MIDI IN, y el arduino con pantalla al MIDI OUT.

¿Tiene sentido?

Parece factible. Podrias activar el midi through del stomp y conectar el midi our del stomp al arduino. Ahi solo tendrias que ir leyendo los mensajes y en cuanto se reciba un cambio de snapshot actualizar la pantalla.
Ten en cuenta que solo leera los cambios de snaphot que vengan del ampero.
Por ejemplo, si cambias de preset en el stomp, no se va a actualizar la pantalla

lutop escribió:

Ten en cuenta que solo leera los cambios de snaphot que vengan del ampero.
Por ejemplo, si cambias de preset en el stomp, no se va a actualizar la pantalla

Ah, claro, porque el stomp no emite MIDI para sus propios eventos...

Bueno, me puede valer de todos modos.

#33 creo que para cambios de preset lo puedes configurar para que emita. para snapshots no recuerdo
Tambien puedes utilizar el midi commander para enviar CCs
