Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

TonyGT-Ibiza
#733 por TonyGT-Ibiza hace 4 semanas
juer, pues ya has hecho unos pocos, tiene curro este pedal, los DIYER que se dedican hacer pedales lo venden caro, si por un clon del tubescreamer te piden unos 50 euros, por este vienen pidiendo sobre los 90€, y bien vale la pena pagarlos, por que es la mejor distorsion heavy que he oido como siempre digo, mira que a mi no me gusta mucho el heavy, pero con este te motivas a tocar heavy metal jejejejeje.
Subir
Lespaulhc
#734 por Lespaulhc hace 4 semanas
Jejeje
Subir
TonyGT-Ibiza
#735 por TonyGT-Ibiza hace 4 semanas
yo he hecho 3 dr booguies, y el segundo me acuerdo que lo hice con jfet falsos de esos que venden por ebay y aliexpress, como yo no sabia que los chinos se entretenian haciendo estas cosas pues pense que el pedal tenia algun fallo, y sonar sonaba, pero no sonaba como el primer dr booguie que hice hace 10 años, me acuerdo que ajustaba los trimmers y se desajustaban, era una locura.

Los dr booguie suenan muy bien con j201 y 5457, con los dos suena de puta madre, y el bsiab2 tambien, y la gran mayoria de pedales.

El pedal que es delicado de cojones con los jfet es el jcm800 pedal, ese he comprobado que como mejor suena es con los 2n5457, j201 y con los mmbfj201, estos ultimos tineen mas ganancia que los j201, sin embargo los mmbf5457 que son la reedicion smd del 2n5457, es mucho peor que este en version smd, tiene menos ganancia, todas estas cosas yo las he comprobado con el medidor de ESR:


parece una chorrada el cacharro este, pero para ver las diferencias entre los jfet va muy bien, pues los multimetros normales no tienen test jfet, llevan el de diodos para medir la ganancia, pero los jfet se pueden ver bien con este cacharro, yo mido los mmbfj201 y me dan valores muy altos, despues los valores mas altos los tengo con los j201 descatalogados, seguidamente los 2n5457 y por ultimo los mas malos son los mmbf5457, estos ultimos en el pedal jcm800 funcionan igual de mal que los j201 falsos remarcados de los chinos.
Subir
toni.kt88
#736 por toni.kt88 hace 4 semanas
Buenas!!
Cambiando de tema, hacia días que quería postear una idea que se me paso por la cabeza y que estoy tirando adelante.
El tema esta en que, yo por ejemplo, normalmente utilizo un sonido limpio, una distor suave para cosas clásicas, otra rítmica rollo heavy con graves y medios, y por último una solista muy similar a la rítmica, pero con menos gain, menos medios y mas agudos.
Las tres saturaciones por lo general ya me esta bien utilizar un pedal con el que solo cambiando parámetros consigo los tres ajustes. Con un Dr. Boogie, por ejemplo se podrían sacar. Por lo tanto tres Dr. Boogies y un conmutador de pedales puedo tener lo que quiero.
Pero y si hubiera un Dr. Boogie programable? pues con un solo pedal podria tener todo el arsenal de sonidos que utilizo, y mas ...

Pues eso, con el integrado AD5290, es un potenciómetro analógico, pero que se puede gobernar de forma digital. Con este integrado, que es SMD, regulo la presencia, graves, medios y agudos. Para el gain i el volumen, utilizo el clásico divisor de tensión con una resistencia fija y otra variable que la hago con un FET, concretamente un optofet h11f1.

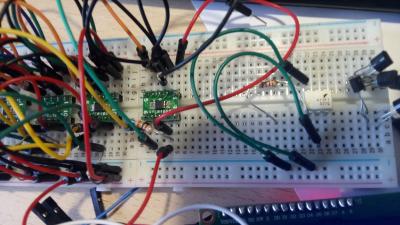

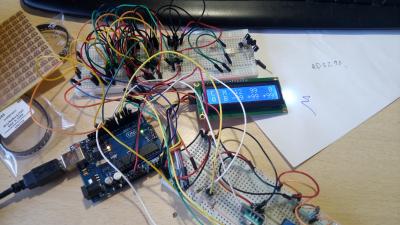

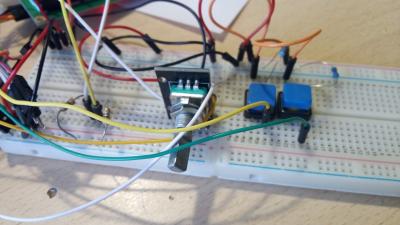

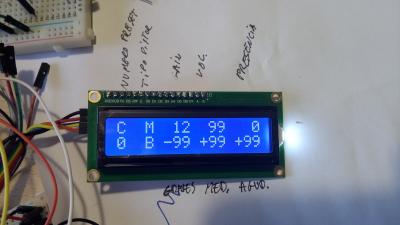

Os paso unas fotos del proyecto montado, la protoboard con los potes digitales, la pantalla LCD conectada por I2C, para ahorrar cables, el arduino y la proto con el encoder y botones para cambio de preset.

Esta parte sola funciona, ahora toca meterla en el circuito de la distor y evitar que se cuelen ruidos digitales. Si funciona será la coña!! Si llega a funcionar le implementaré que el cambio de canales se pueda hacer por midi, que no cuesta nada con el Arduino.
Archivos adjuntos ( para descargar)
Subir
toni.kt88
#737 por toni.kt88 hace 4 semanas
Aquí los vídeos.
Archivos adjuntos ( para descargar)
VID-20180720-WA0002.mp4
VID-20180720-WA0003.mp4
Subir
Lespaulhc
#738 por Lespaulhc hace 4 semanas
Ni idea amigo
Subir
Lespaulhc
#739 por Lespaulhc hace 4 semanas
https://youtu.be/P_WKVE_ANx4
Este es mi favorito de los booguie s de internet
Creo que es un doble boogie.
Subir
TonyGT-Ibiza
#740 por TonyGT-Ibiza hace 4 semanas
Que pasada tio, es super interesante.
Subir
Lespaulhc
#741 por Lespaulhc hace 2 semanas

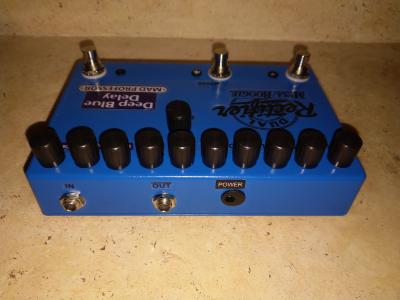

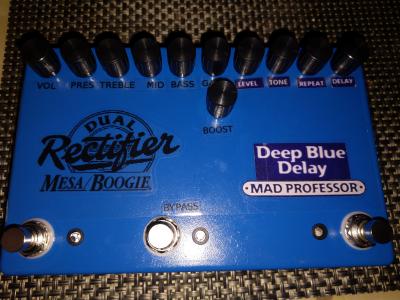

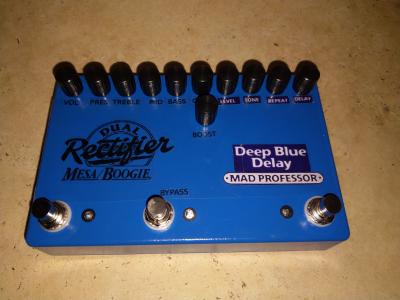

Aqui el santo grial jeje
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#742 por Lespaulhc hace 2 semanas
Luego repasare el pin que habia que cortar de la pcb del dr booguie y os envio el zip gerber para que compreis las pcbs.Funciona perfecto.el delay le hare la pcb de nuevo.pero basandome en la que hice a topos que funciona de lujo.
Subir
TonyGT-Ibiza
#743 por TonyGT-Ibiza hace 2 semanas
que pinta tiene eso tio, esta impresionante!! ¿te habras pegao un buen curro, no??
Subir
Lespaulhc
#744 por Lespaulhc hace 2 semanas
Pues si tiene su historia pero cualquier diyer lo puede montar.Con tu permiso os adjunto el gerber Zip para el dr boogie gaussmarkov ya modificado y mejoradas las pistas letras etc y el pequeño fallo de cortar una pista.
Recordar unos 7 euros en la web easyeda.10 pcbs.
Archivos adjuntos ( para descargar)
Gerber_DOCTOR_BOOBGIE_RECTIFICADO Y TESTEADO_20180729012839.zip
Subir
