Empezando en el mundo del bobinado de pastillas

Dokken
#97 por Dokken hace 2 semanas
Reanimamos esto con unas pocas novedades, me llegaron ya hace un par de semanas pero entre una cosa y otra no he tenido tiempo para postearlo.

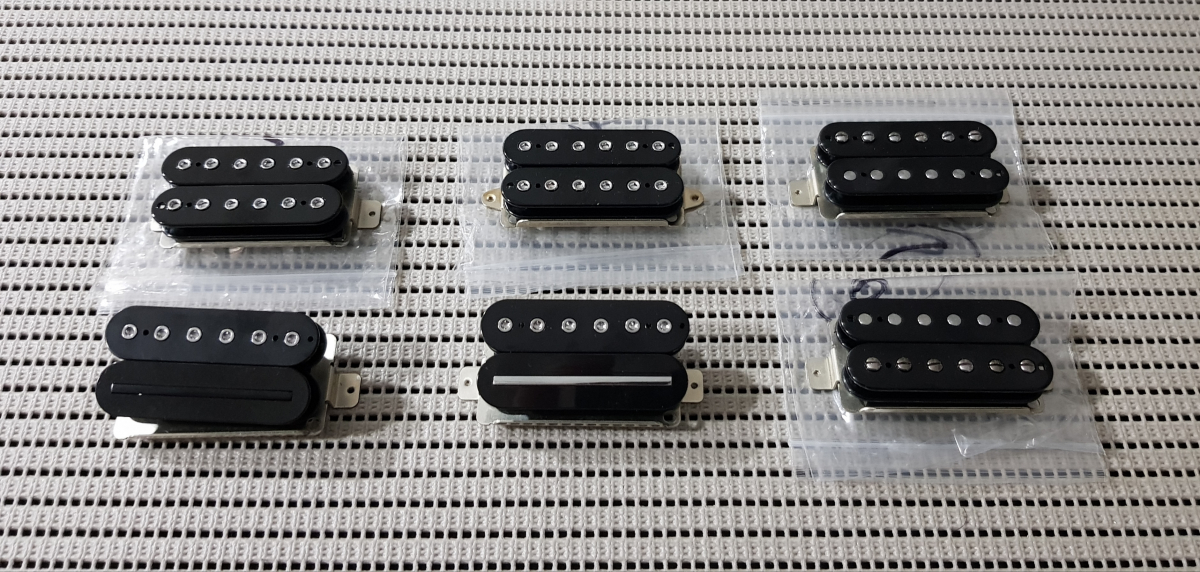

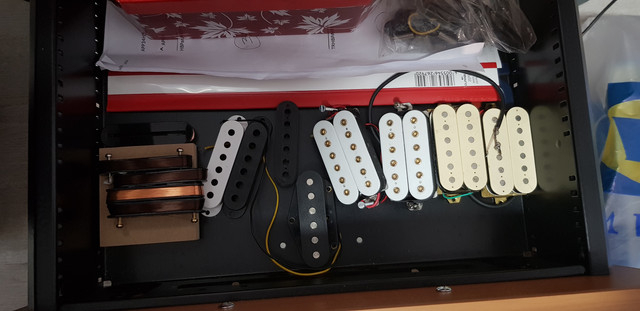

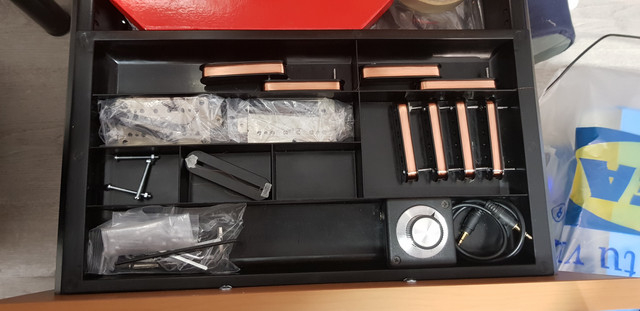

Realicé un pedido de Kits Humbucker, ya que echando números me salía más a cuenta comprar el kit que las piezas sueltas y montarlo.

Básicamente compré lo siguiente:

- Kit Thin Rail cromado con imán cerámico
- Kit Thin Rail negro con imán cerámico
- Kit bobina normal con tornillos hex e imán alnico 5 (x2)
- Kit bobina normal con tornillos y polepieces e imán de alnico 8
- Kit bobina normal con tornillos y polepieces e imán cerámico.
- Bobinas sueltas con tornillos hex (x2)


En este pedido van un kit de pastillas para el compi Ferchomoraband, básicamente la idea era fabricar un kit similar al LiquFire y CrunchLab de Dimarzio.

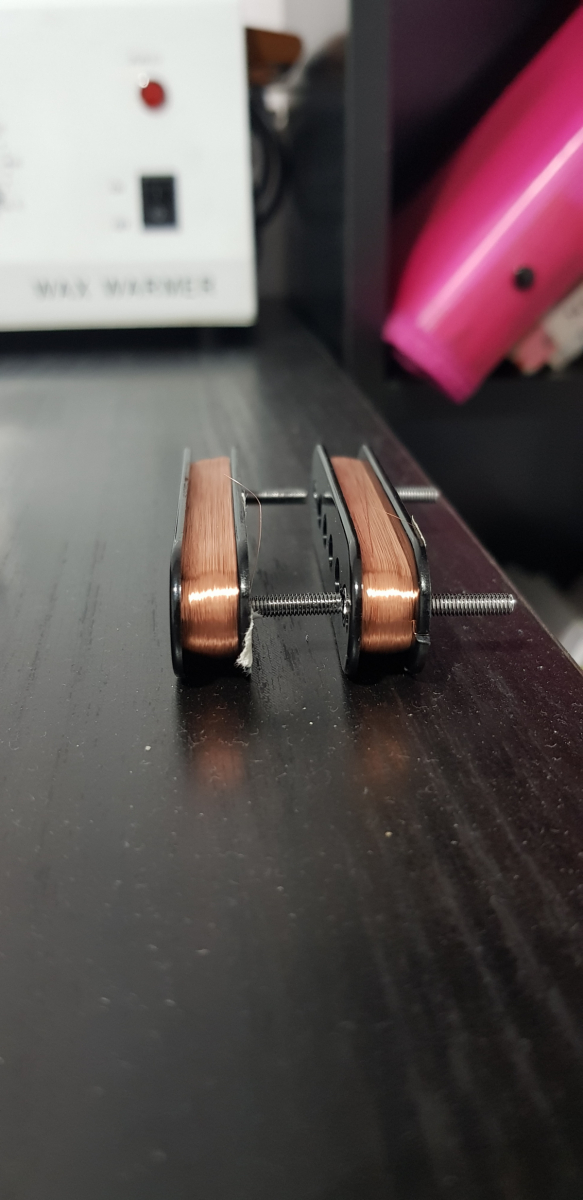

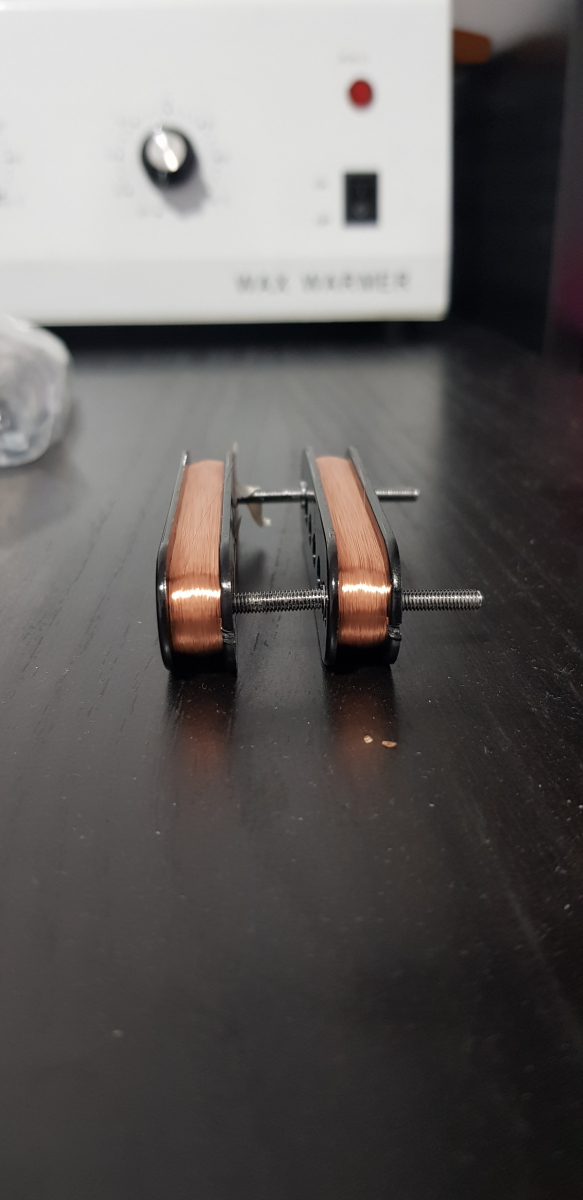

De momento aquí van las tipo LiquiFire, están dimensionadas a 10.75K e irán con imán de alnico 5 y baseplate de nickel. Las voy a ir haciendo a pares, aparte por si sale algún fallo en la primera, poder corregirlo en la segunda, y así tengo también un juego para alguna de mis guitarras.

Subir
3
Ethenmar
#98 por Ethenmar hace 2 semanas
Pintaza.
Subir
makinon
#99 por makinon hace 2 semanas
Hola mega maquina, como haces para "ecualizar" la pastilla? Es decir, vas a hacer una liquifire, por ejemplo, y tiene unos graves/medios/agudos, entiendo que la resistencia la sacas del número de vueltas y tal, pero como haces para ajustar tu pastilla a que tenga los mismos valores que la original?

Gracias, un saludo.
Subir
Dokken
#100 por Dokken hace 2 semanas
#99 pues la respuesta es simple, prueba y error jajaja.

Lo primero, es jugar con las vueltas, el grosor del cable, los imanes, el hardware, con eso ya obtienes una respuesta tonal determinada. Luego entra en juego el scattered, que básicamente es el patrón de bobinado para ir cargando o cruzando más unas zonas que otras.

En mi caso no aplico scattered, bueno, un poco el que intrudoce la máquina, pero digamos que el bobinado que consigo con esta máquina es líneal, cada vuelta me la pone al lado de la otra ¿ventajas? Que si me mola la pastilla puedo replicarla N veces.

Por otro lado es muy difícil "clonar" una pastilla, más que nada porque no tengo una liquifire y una crunch lab para comprarlas (y no me refiero a muestra de sonido, sino a respuesta frecuencial para ver como se comporta).

Aparte, sin saber los valores de capacitancia e inductancia de la bobina es difícil. Ya que Dimarzio te dice 5-3-7 (graves, medios y agudos) ¿pero referenciado a que? Si no sabemos como han llegado a esa leyenda de valores es muy difícil por decir imposible que yo saque una pastilla 5-3-7 solo leyendo la web de Dimarzio jeje.
Subir
makinon
#101 por makinon hace 2 semanas
Gracias por la respuesta, siendo prueba y error, mucho ánimo! Iré leyendo tus progresos!
Subir
Dokken
#102 por Dokken hace 5 días

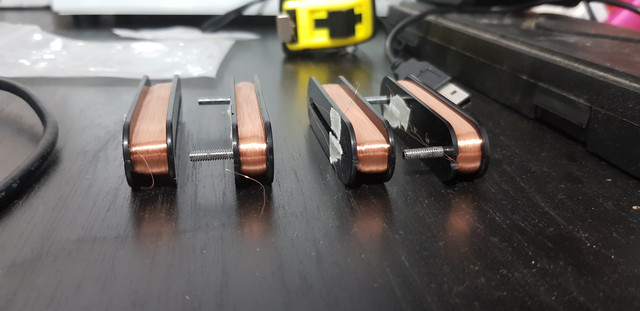

Bobinas para las tipo crunchlab terminadas! En esta ocasión le he puesto bobinas asimétricas, la idea era estar entre 11-12k el conjunto, pero que al hacer el split, quedarse con la de rail y que tuviera un poco más de pegada, así que va la de tornillos hexagonales a 5.3k y la de rail a 6k (todo esto sobre el papel, a ver cuando las suelde y las mida que tan cerca me he quedado).

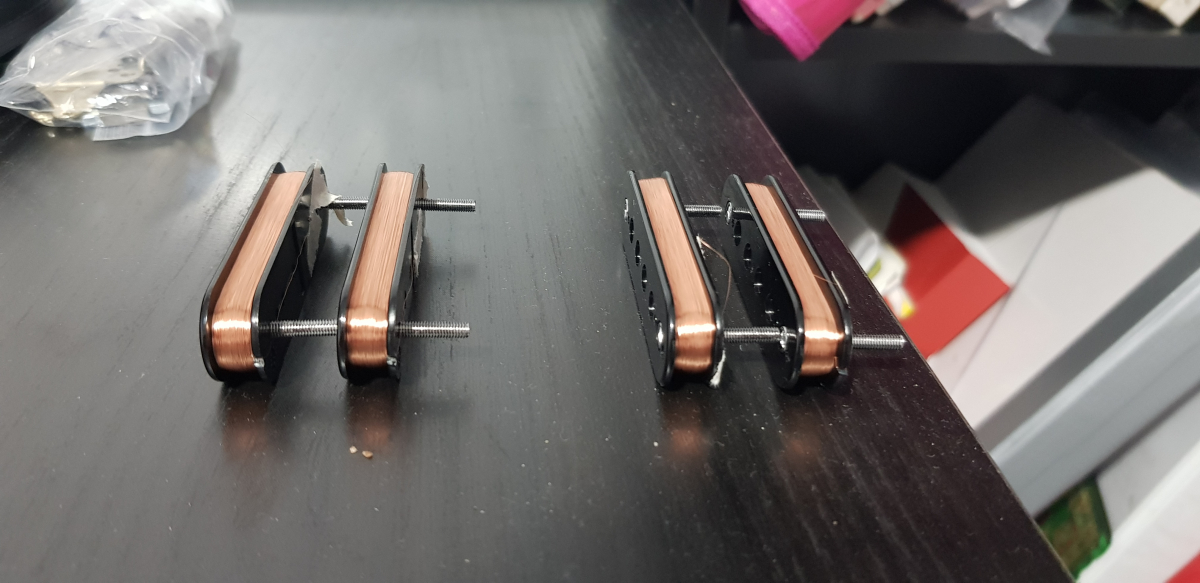

Aquí una de los dos kits (las tipo liquifire y las tipo crunchlab)


Y ya de paso, cuando toque poteo aprovecharé y le daré a otro par que tengo aún sin montar y otras dos montadas a la espera solo del poteo.

Subir
1
kender
#103 por kender hace 4 días
Quen buena pinta
Subir
Dokken
#104 por Dokken hace 2 días
Anoche pude sacar un hueco y darle un empujón a la remesa!

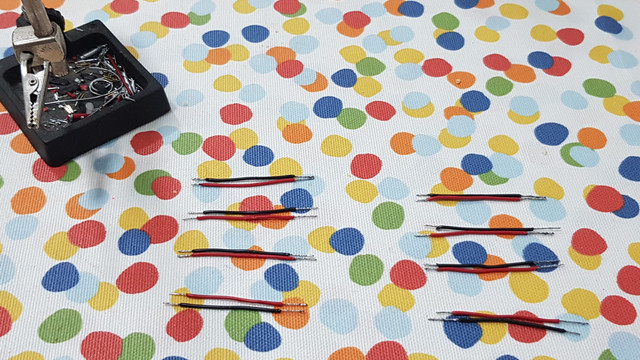

Lo primero, estañar los cables a los que conectaremos los hilos de la bobina. En este caso negro para el inicio de bobina y rojo para el final.

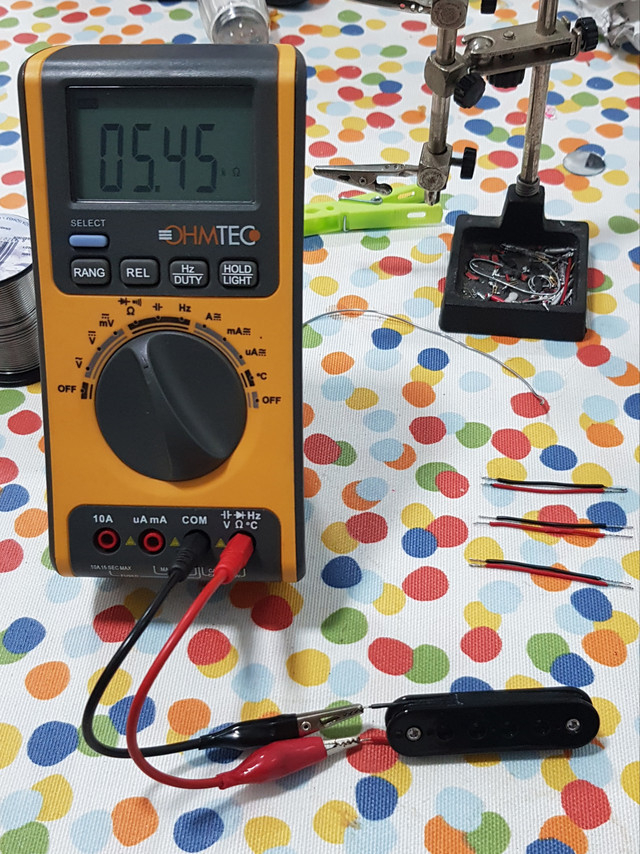

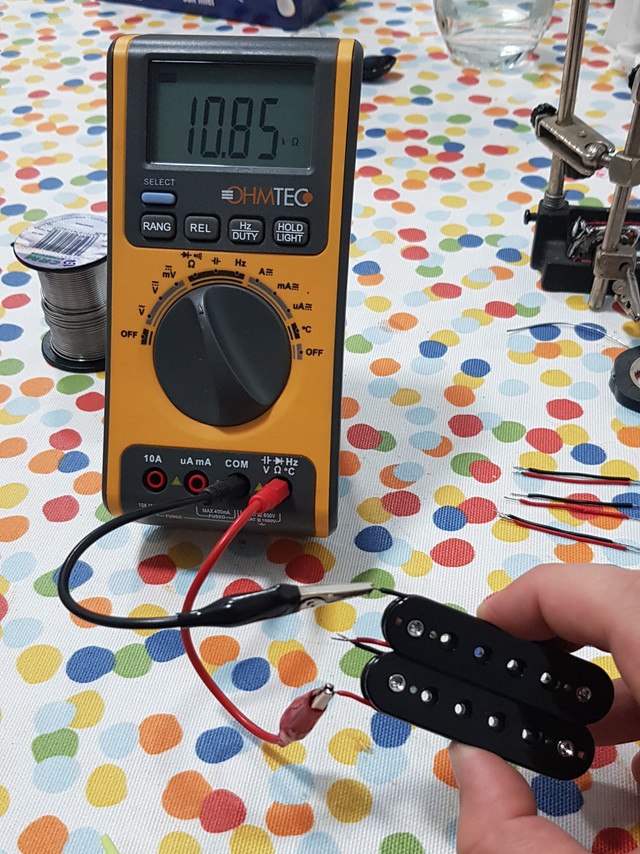

Preparamos todo para tenerlo a mano y ordenado ya que van a ir las 8 bobinas del tirón. Tras soldar los cables y colocar la cinta negra de papel vamos comprobado que tienen resistencia y es la que estábamos buscando.


Primera bien! Así que tomamos carrerilla y seguimos con las 7 restantes.

Para recordar, el objetivo era tener un kit similar a las Dimarzio LiquiFire (10.75k) y Crunchlab (11.03k).

Son dos juegos, el primero es para un compi del foro. El segundo para mi, de hecho primero hice el mío para ver que todo iba bien y corregir cualquier fallito de cálculo o ajuste en la maquina.

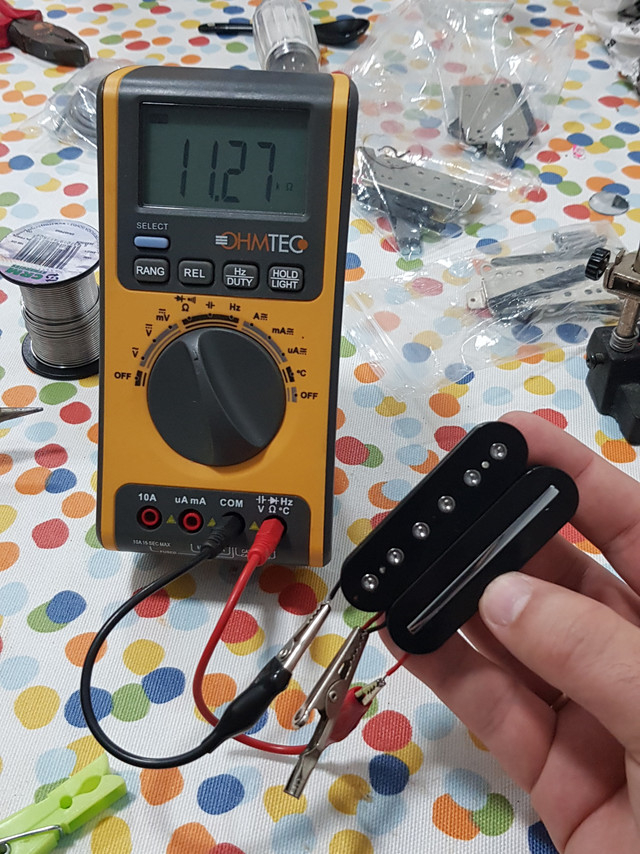

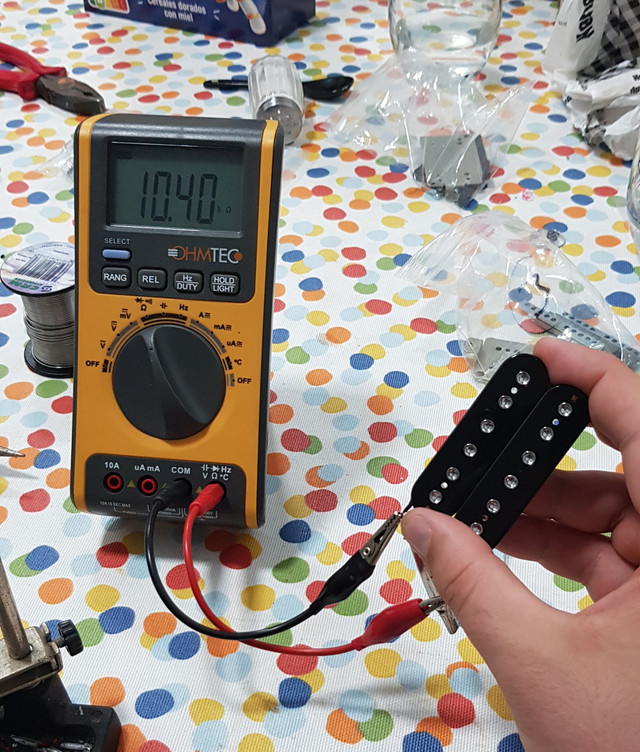

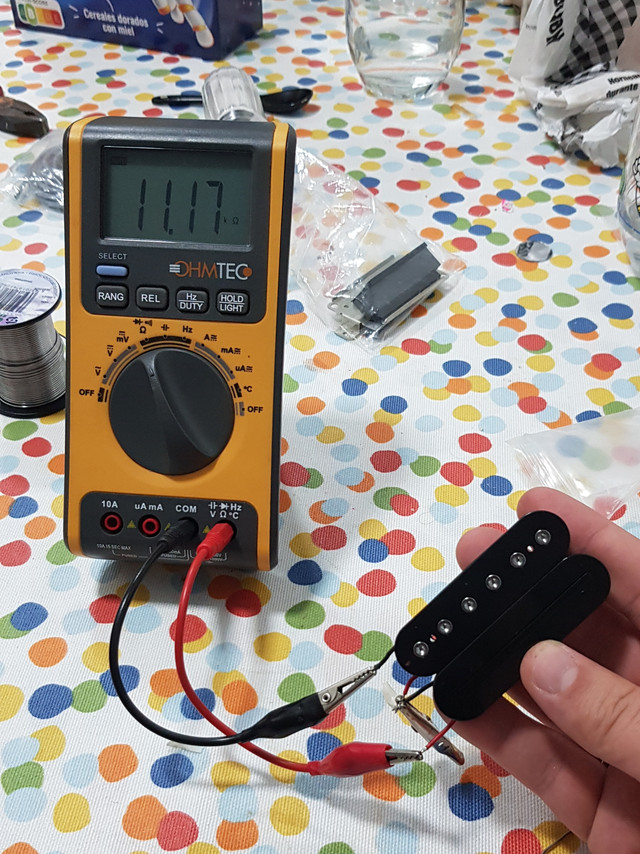

Este es el resultado de las dos pastillas para Ferchomoraband.


La liquifire casi casi damos en el clavo con la impedancia. La crunchlab se bobino un poco más aposta.

Ahora va el otro kit (en este caso, la tipo liquifire tiene 500 vueltas menos en una bobina, por eso es un valor más bajo, ya que se me partió el cable cuando estaba apunto de terminar)


Si nos fijamos en las tipo crunchlab hay una diferencia mínima de 0.1k. La buena noticia? Podemos tener repetitividad si nos gusta como ha salido.

En las liquifire midiendo las bobinas individualmente también, los valores eran muy muy próximos (salvo la que tiene 500 vueltas menos).

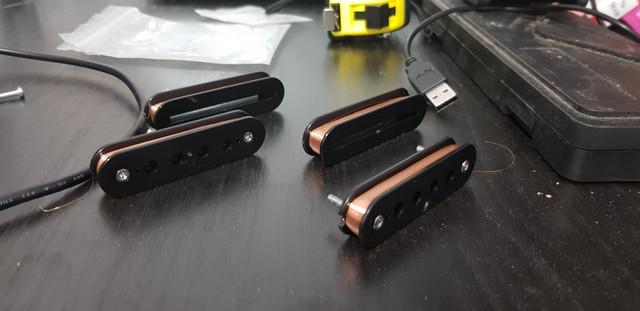

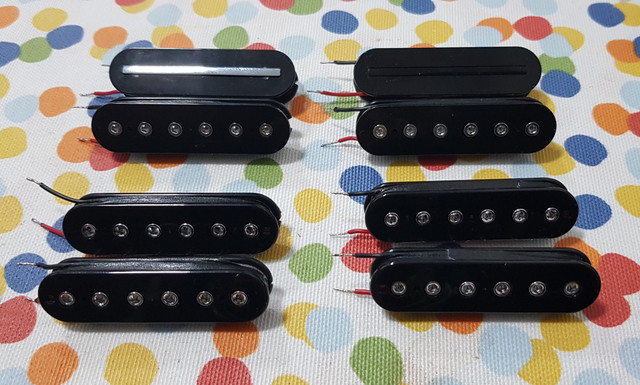

Aquí un detalle de las 4 listas para montar en chasis y soldar los cables.


Espero tenerlas poteadas antes del fin de semana y poder subir alguna muestra de audio.

Veremos que tal responde el cable AWG43, que las anteriores estaban en esos rangos de impedancia pero con AWG42

Un saludo!
Subir
4
Dokken
#105 por Dokken hace 2 días

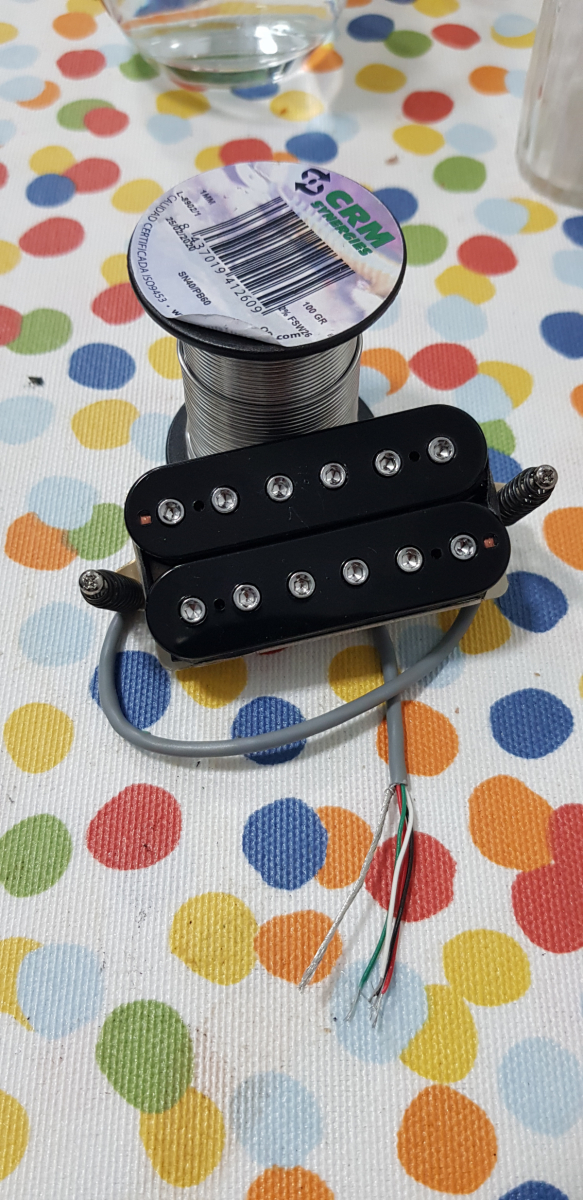

Una lista para el poteado,

Subir
AntonioSev79
#106 por AntonioSev79 hace 2 días
que pinta! es admirable ver las cosas que sois capaces de hacer algunos compañeros. felicidades!
Subir
Dokken
#107 por Dokken hace 2 días
#106 Muchas gracias compi! La verdad es que con la maquina es relativamente "sencillo" jaja, lo único que hay que tener todo controlado y hacerlo con calma, sobre todo la soldadura de los hilos de la bobina y tal que son muy finitas
Subir
Jureweah
#108 por Jureweah hace 2 días
Buen trabajo Dokken. Queremos unas muestras de audio!!!
:okis:
