Empezando en el mundo del bobinado de pastillas

Dokken
#1 por Dokken el 06/01/2021
Muy buenas a todos!

Esta vez abro un pequeño hilo para ir mostrando mi nueva aventurilla. Esta vez se trata del mundo del bobinado de pastillas artesanal. Llevaba tiempo con las ganas de meterme en ello pero no encontraba máquinas y pese a que no son complicadas de montar, tampoco sacaba tiempo para fabricar una.

Estas navidades se me cruzó una que tenía muy buena pinta y aproveche para hacerme el auto regalo jeje.

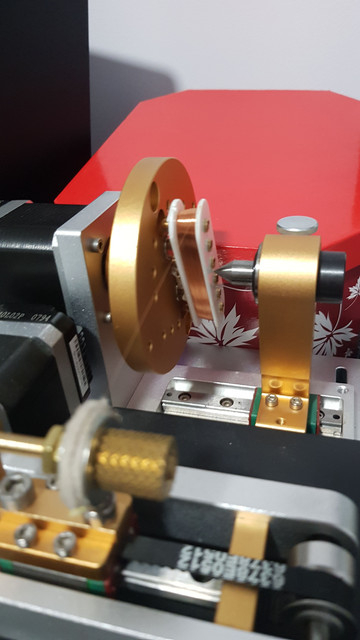

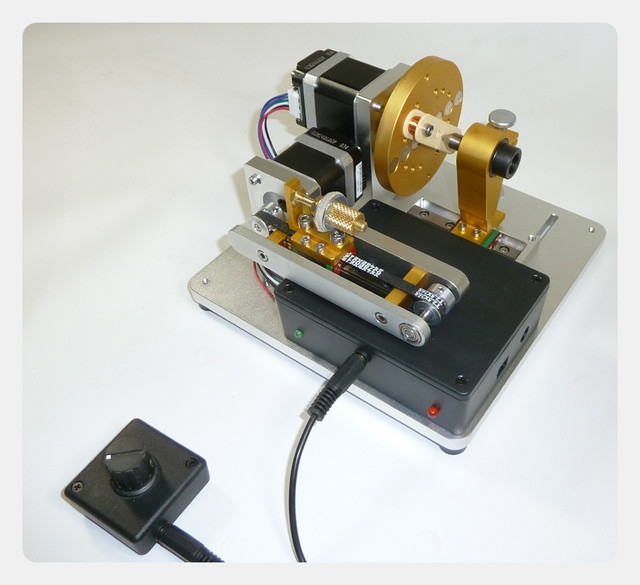

Se trata de una CNC Winding Machine, aquí os dejo una fotillo del aparatito.


Muy compacta, con conexión al PC y un programita para ir variando determinados parámetros. Aunque para el cálculo en sí, estoy utilizando una calculadora online que te permite ajustar prácticamente todo.

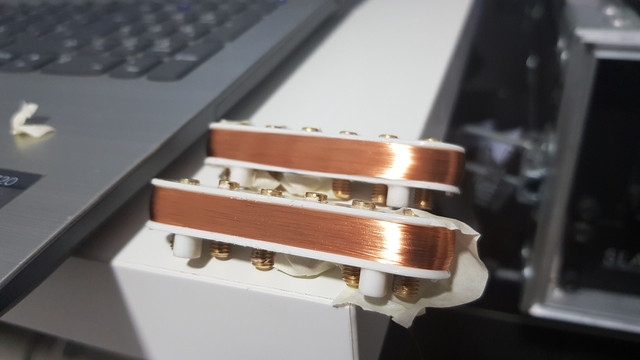

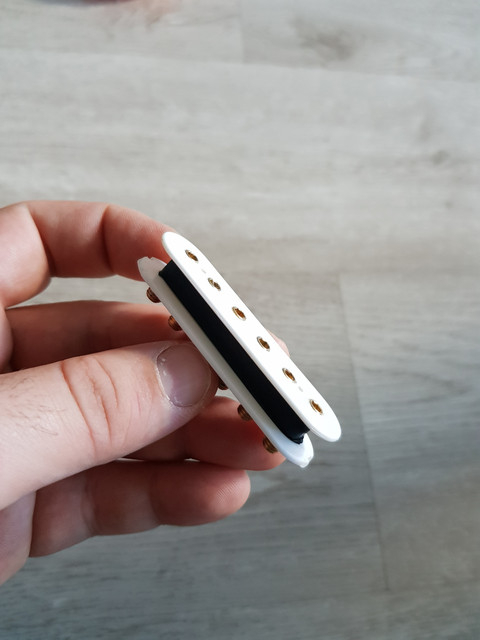

De momento estoy haciendo pruebas con cable AWG42, y esta es la pinta que van tomando las pruebas.

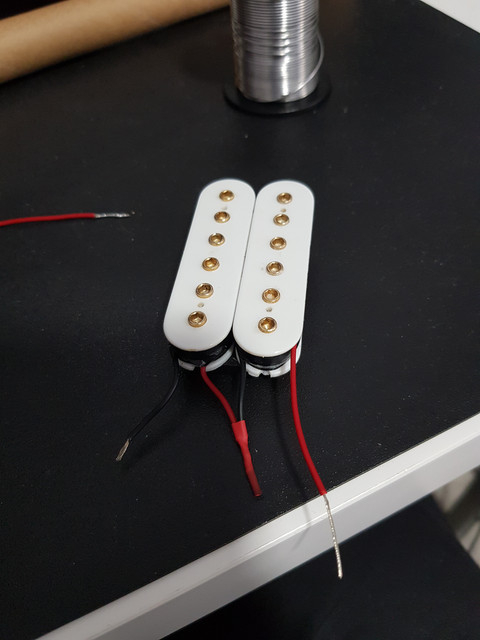

Llevo un par de humbuckers fabricadas y bastante contento con el resultado. La primera se me quedó en 7.6k y la segunda a falta de soldar debería estar en torno a los 11k.

Tocara seguir investigando en este mundillo, sobre todo localizar webs donde poder obtener imanes de distintos tipos (Alnico V, IV, cerámico, etc etc) así como empezar a probar con cable Awg 43 y 44 ya que con el de 42 veo complicado llegar a valores cañeros de 16k por la limitación en el número de vueltas que admite la bobina sin que se salga el cable.

Un saludo!!
Subir
14
Jureweah
#2 por Jureweah el 06/01/2021
Ánimo con el proyecto. Se ve interesante el desarrollo de tus propias pastillas.
Subir
1
Dokken
#3 por Dokken el 06/01/2021
#2 la verdad es que mola mucho, lo primero por aprender algo nuevo, y lo segundo por evitar dependencia de comprar una u otra, ahora es tan "simple" como echar un ratito de cuentas y otro ratejo de cacharreo jeje.

Espero poder tener pronto unas muestras del primer juego de humbuckers, me faltaría aplicarle el poteado, que tengo la máquina por aquí también para derretir la cera.
Subir
torpar65
#4 por torpar65 el 06/01/2021
Buen proyecto, a ver esas pruebas de sonido... :guitarrista:
Subir
1
jwlenn
#5 por jwlenn el 07/01/2021
Proyecto super interesante, me apunto a ver los avances. Más adelante te preguntaré dónde has pillado la maquinita. Abrazo!
Subir
Dani TP
#6 por Dani TP el 07/01/2021
Admiro a la gente capaz de meterse en semejantes fregaos... Ya nos irás contando!
Subir
1
surkaster
#7 por surkaster el 07/01/2021
Sigo el hilo. Pinta bien.
Subir
Juanfran
#8 por Juanfran el 07/01/2021
Me parece genial este grado de emprendimiento.
BRAVO!!!!!
Y mucho ánimo, POR FAVOR, mantennos al día de los avances!!!!!
Subir
Dokken
#9 por Dokken el 07/01/2021
#2 la verdad es que entretenido es un rato, sobre todo el ir jugando con los parámetros hasta ir consiguiendo que quede el bobinado bien apretado.

#4 en cuanto tenga las primeras poteadas colgaré unas muestras de audio a ver que tal.

#5 esta la compre aquí en el foro de segundamano, pero me dijo el dueño que no llegó a usarla. Si te interesa te paso la web del fabricante ;)

#6 jajaja es lo que tiene ser un culo inquieto, aparte de lo que se aprende, la satisfacción de usar cosas fabricadas por uno mismo mola mucho.

#8 lo próximo será comprar diferentes imanes, estuve viendo la web de mojotone que tenían bastantes cositas, lo malo era el envío 20 dólares. He visto en aliexpress que venden imanes, pero creo que es mejor opción tirar a algo de más calidad
Subir
1
Edurain
#10 por Edurain el 07/01/2021
Mon dieu...
Asi empezo Haussel¡¡
Subir
Noise
#11 por Noise el 07/01/2021
Un mundo fascinate y un proyecto muy ilusionante.
Lo mio es envidia sana compañero. Me gustaria subir a ese tren. Pero se necesita herramienta y equipamiento, tiempo y conocimientos. Me temo que carezco de la mayoria de esos requisitos.
Mucho animo y sobre todo diviertete.
Cuentanos tus avances por favor
Subir
2
Dokken
#12 por Dokken el 08/01/2021
Buenas!

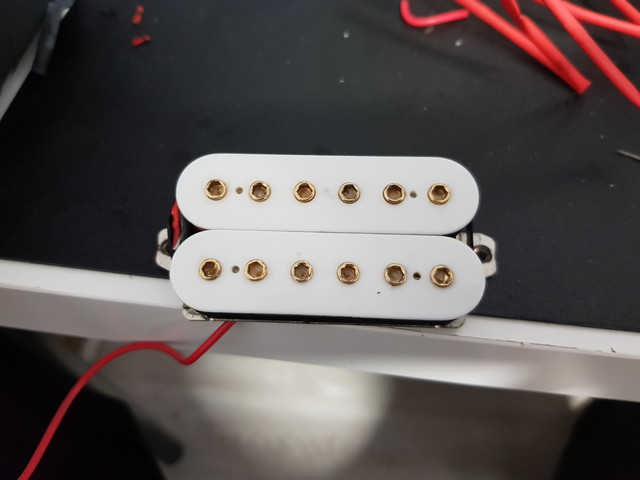

Hoy he terminado la segunda humbucker, al final se han quedado en 12.10k la de puente y 7.94k la de mástil.

Os dejo por aquí el proceso de poteado ;)

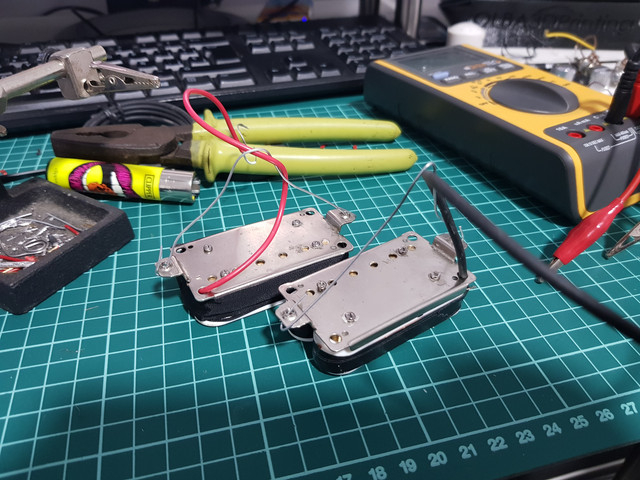

Lo primero preparar unos alambres para poder sumergirlas en la cera.

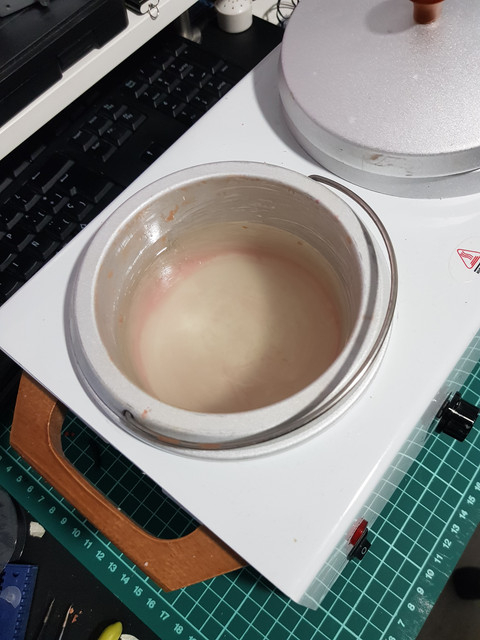

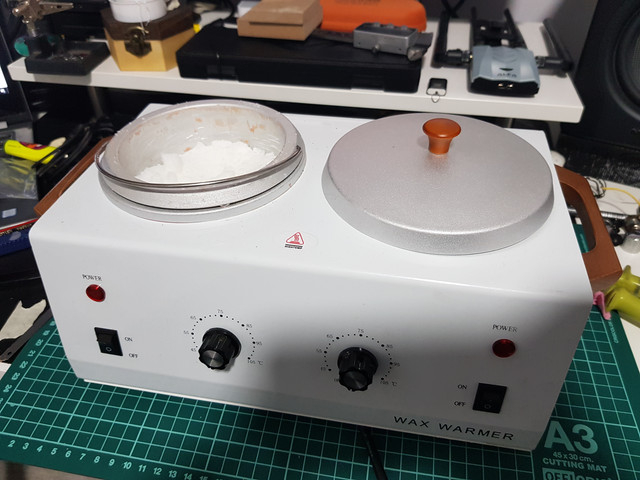

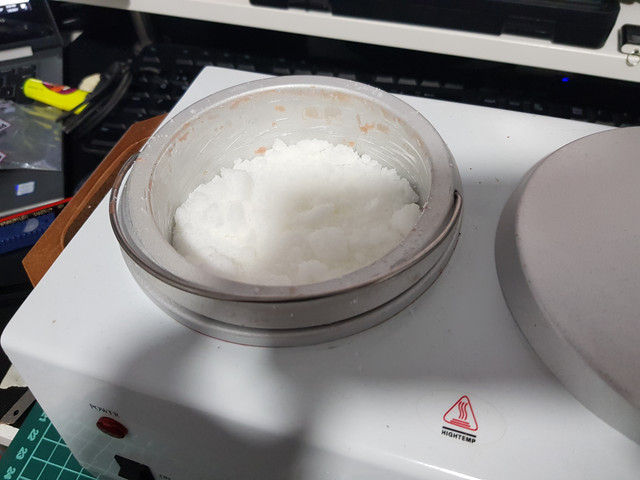

En esta preparando la cera para que fuera fundiendose. He utilizado cera de vela normal, las de toda la vida (sin olores ni cosas de esas jaja). Tenía pensado ir a Riesgo a comprar parafina y cera de abeja pero con el temporal estaba la cosa como para salir a la calle jaja.


Una vez derretida dejó el termostato a 70 grados, lo justo para que siga líquida y así no nos pasamos con la temperatura que podría derretir el esmalte del cobre y cortocircuitar la bobina.

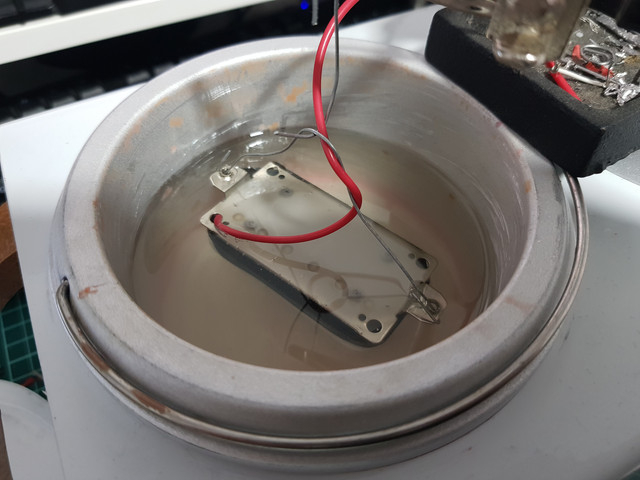

Chapuzon y a esperar que paren de salir burbujas! Hay que ir golpeando un poquito de vez en cuando e inclinarla para facilitarlo.


Ahora nada, a esperar que seque la cera, poner la cinta y montar!
