Convertir vieja radio valvular en ampli

Fernando
#85 por Fernando el 20/03/2017
Lo de fmk ya sabes Luis :) ya ví la última vez que estuve en su casa un buen muestrario de amplis de época puestos a punto por él, pero esta vez me ha sorprendido el hecho de que ha renovado bastante la pared y tiene bastante material en cabezales y pantallas echas por tí, no hablemos de los amplis hechos por él y altavoces de época, estuvimos probando el que tiene montado sin trafos y con un conito de 6 pulgadas, tanto por si mismo como con el bsiab saca unos sonidos increíbles y parece mentira que un cono tan pequeño de tanto de sí.

freperez escribió:
Que bueno que mas gente se interese


Yo más que nada agradezco a gente como vosotros estos hilos, sin ellos la radio estaría muerta de risa encima de un mueble de salón y ahora va a ser recuperada para una buena causa, de verdad que alucinamos en colores con el sonido que sacó el bicho :si:
Subir
1
freperez
#86 por freperez el 20/03/2017
Agradeceria mucho una opinion de que le pudo pasar a la mía, solo aplique un poco de aceite lubricante limpia contactos para remover una capa de mugre suave que tenia, muy poco oxido, pero la potencia bajo muchísimo, solo lo puedo hacer sonar por la entrada auxiliar,
Subir
Luisito
#87 por Luisito el 20/03/2017
#85 . Debe de tener 15 o mas muebles mios, es un acaparador. :)
Subir
1
Luisito
#88 por Luisito el 20/03/2017
#86 . Yo sin ser tecnico valvular ni tener mas idea que lo que aprendo de fmk, supongo que sin tener el bicho delante es imposible saberlo porque pueden ser mil causas, aunque tambien supongo que no es grabe por que suena.

Es como los trasteos de guitarra, que de eso si se mas, que sin tener la guitarra delante...
Subir
fmk
#89 por fmk el 21/03/2017
Fernando Buena radio esa, de verdad, y el cono aunque en datamuseum pone ese modelo que tiene 3,5 " pulgadas ya me parecia a mi raro, realmente era de 6,5" pulgadas, Alnico, con un imán grande no tenia etiquetado pero si que rinde bien y se puede poner a tope el Amp de la radio para un salón mediano, el cono midio 3,2 ohmios aprox.
Estos altavoces( ya sean en alta o baja impedancia desde luego rinden lo suyo).
Y a tope de volumen entre el amp y el cono raja y satura segun el ataque claro, de una forma muy bonita esta radio de telefunken.

Freperez si es un poco dificil saber sin verlo, si era aceitoso el producto lo mismo tienes algo que hizo contacto o algo, pero vamos una radio con esos años...se te puede soltar cualquier cosa...

Yo para limpiar utilizo pinceles para limpiar ópticas lo mas suaves posibles, y no toquetear mucho, te tendrán que revisar un poco todo en vivo a ver porque perdio fuelle, si no se ve nada en circuito sospechoso yo comprobaría lo primerito todas las válvulas, con tester claro, y asegurarse de que están ok, ...

Ya que os veo afanados en esto de las radios vamos a añadir que las que son más aptas para el uso con guitarra por su fácilidad para ello, son las que tienen un altavoz de 6" para arriba y las que vienen ya preparadas para entrada magnetica/tocadiscos o /phono, si ademas cuentan con un botoncito para conmutar a posición phono pues mejor, porque ahí digamos que separamos la parte de emision recepcion de radio para usar solo el amplificador de la radio por su entrada phono y estará preparado para que no nos sintonice emisoras u otros ruidos e interferencias molestas.

Tambien que traigan toma de tierra o toma de enganche a la griferia jajaja como traía esta con un dibujo de un grifo, porque con toma de tierra es más fácil ponerle un enchude estandar con la tierra a esa toma y listo.
Tampoco esta demás ver chasis y circuito para ver si tiene algún condensador de derivacion a tierra como los amplis antiguos, pero bueno lo primero la seguridad y luego a disfrutar, se pone su buena toma de tierra y listo.

Las radios mas peques van a chicharrear mas, pero se les puede poner un altavoz más serio y grande y listo.
Subir
1
rioj
#90 por rioj el 21/03/2017

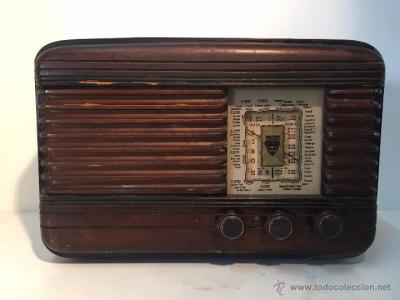

Yo tengo una calcada a esta , si tubiese algo de idea de electronica ya estaba a mirarla a ver que tal, jajajaj.
Aqui se ve bastantye bien todo:http://www.todocoleccion.net/radios-valvula/radio-ondina-mod-r-24-para-restaurar~x54199085
Archivos adjuntos:
BBCode:
Subir
1
fmk
#91 por fmk el 22/03/2017
pues vale perfectamete, tiene lo que que necesitas prra enchufar la guitara y poner toma de tierra segura.
esas válvulas de botella de coca cola NOS son guapas.

no veo a que voltaje se enchufa, supongo que a 120 v y necesitaras un transformador de 120 a 220v.

mira ese modelo en raiomuseum.com a ver si pone la tensión
Subir
1
acamm
#92 por acamm el 22/03/2017
Hola,
Esas radios donde conectáis la guitarra, son de 125V, algunas no llevan ningún transformador de alimentación, qué transformadores estáis usando?
Subir
acamm
#93 por acamm el 22/03/2017

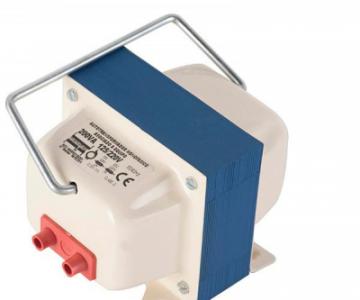

Lo digo porque si vuestra radio no lleva transformador de alimentación y estáis utilizando uno como el de la imagen que os adjunto, tal vez os interese leer este hilo (lo siento, está en inglés):

http://www.diyaudio.com/forums/tubes-valves/162520-how-unsafe-autotransformer.html

La definición, aunque no especifica mucho las limitaciones la podéis leer en la wiki:

https://es.wikipedia.org/wiki/Autotransformador

Espero que lo encontréis interesante.
Archivos adjuntos:
BBCode:
Subir
fmk
#94 por fmk el 22/03/2017
Si todo eso de los transformadores es asi,
Y hay que conocer muy bien incluso el tipo de circuito que tiene cada radio.
Para maximizar las precauciones de seguridad, esto no es un pedal de guitarra a 12voltios, son radios de 125v a 600v en circuito y condensadores de Alta.

El que podais recuperar una radio no quiere decir que debais escatimar en seguridad o correr riesgos innecesarios, o que todo lo vayais a poder hacer vosotros mismos, cada uno por supuesto es responsable de donde pone sus manos, pero yo recomiendo contar o llevarlas a un técnico muy cualificado para el tema de poner la toma de tierra, el trafo de aislamiento de red y todo el tema seguridad.

Mas que nada porque hay un monton de tipologias de circuitos y cada uno es un mundo.

Hay radios a 125 sin trafo de red y sin aislamiento de red por tanto, solo con unas resistencias brutas de entrada y en estos casos el circuito no estará aislado de la tensión de red. Y no nos protege y habrá que referenciar la tierra a masa o a chasis si lo tiene metálico.
Todo esto es trabajo para un especialista en el tema.

Otras que no tendrán una toma de tierra definida, o hay que ponerla a masa, etc

Lo mismo pasa con los denominados autotransformadores, que suelen ser la mayoria de conversores de 125 a 220, y no aislan de red todos, porque no tienen dos bobinados aislados sino uno solo con toma de salida intermedia para el secundario, por decirlo de alguna manera entendible
para que aisle tiene que ser un trafo de red de 125 a 220 aislado, no un autotransformador.


pero aviso que las radios siguen siendo circuitos de Alta tensión !!!!!!!
, como cualquier amplificador.

Y contar con los técnicos si hace falta que para eso están. La seguridad es importante.
Subir
2
rioj
#95 por rioj el 22/03/2017
#91 La radio recuerdo verla funcionar cuando era pequeñito y va a 125 sin ninguna duda. Incluso estara por ahi el transformador que se utilizaba con ella (Recuerdo ver varios por casa) que es como el de la foto que ha puesto el compañero.

Lo que no se si funcionaran , tanto la radio como el transformador y me da miedo meterle mano, asi que quedara asi seguramente como recuerdo, pero es que cada vez que alguien habla de ellas me da una rabia tremenda no poder probarla. Ni siquiera la he abierto , supongo que por dentro sera como esa que enlace porque por fuera es identica, aunque la mia esta en mejor estado.

Saludos.
Subir
fmk
#96 por fmk el 22/03/2017
Pues si es como el de la foto...no lo utilices, eso no aisla de red pues es un autotransfirmador me creo.

Puedes llevarla a un tecnico y pedir presupuesto.

Si la radio a utilizar fuera a 220v o estubiera preparafa para 220v, no seria casi seguro necesario esto porque traera su trafo de aislamiento con mucha probabilidad. No he visto ninguna a 220 v. Sin trafo de red aislado.

Era más comun con las de 125v.

Otra cosa a tener en cuenta, buscarlas a 220v, que aun hay y es posible que como son más modernas tengan tambien FM, y las podreis seguir utilizando tambien de radio.
Subir
1
