Comunidad proco rat

He encontrado el Mail del compañero que le hizo la modificación y me lo vendió.
A ver si os ayuda.:

"Si te fijas en el interruptor de pedal, sólo se utilizan 6 de los 9 terminales que tiene. ProCo construyó siempre sus pedales utilizando interruptores de 6 terminales, conocidos como DPDT, y para conseguir True Bypass utilizaba un montaje tipo Millenium Bypass para el control del LED. En el momento de fabricación del pedal empezaron a utilizar interruptores de 9 terminales (3PDT) que permite simplificar mucho todo lo del LED y ese es el que tiene instalado tu RAT. Lo extraño es que todavía tenian placas de las antiguas y utilizaron una de esas cableando el interruptor como si fuese un DPDT. El problema del circuito de Millenium Bypass que ellos utilizan es que no corta la corriente totalmente al desconectar el efecto viéndose algo de luz en el LED, es un problema de diseño pero es completamente normal y no tiene mayor efecto. Es algo más complicado de solucionar, pero si te interesa también se puede hacer."

Vuelvo a agradecer vuestro tiempo.

oihu escribió:

He visto placas con el otro pulsador  terminadas en 89 como dices

Eso es la disposicion de componentes parece la misma lo llaman placa v4, la del compañero es el v4 del 2003 la serigrafia es diferente que la viejuna de rat

oihu escribió:

pero es cierto que le falta el transistor, la resistencia y el diodo, que lo usan para el led, no?

Seria al reves en el caso del compañero sobraria porque tiene un pulsador 3pdt antiguamente  si kerias luz tenias que añadir un circuito milleniun o algo asi lo llamaban

#314   Coñe, pero si el 3pdt está cableado como dice el compañero, si tienen utilidad, no?

#315   pues si, no habia leido todavioa a lizarville.... no habia caido en eso que se cable como antiguamente el 3pdt

Aqui estaba mirando el misterio y en el foro de les paul lo comenta uno tambien :
The switch in RAT 2's are either a DPDT or 3PDT switch. Both of which can be used for true bypass switching. Why ProCo uses a 3PDT switch but doesn't use the 3rd pole to control the LED is a mystery to me.

lizardville escribió:

Lo extraño es que todavía tenian placas de las antiguas

Ojo que la placa no es antigua es moderna de este siglo

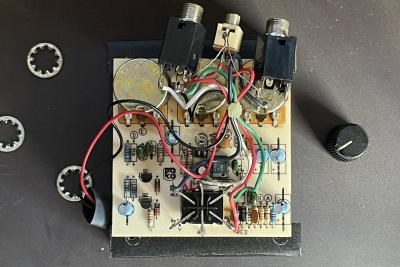

aqui esta el rat2 v4 viejuno, la serigrafia no es la misma

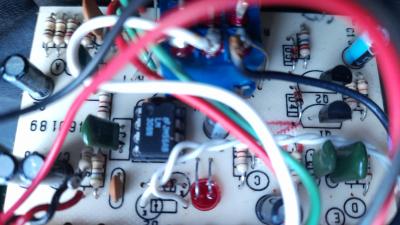

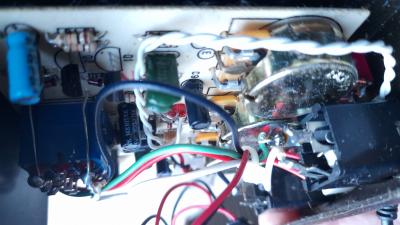

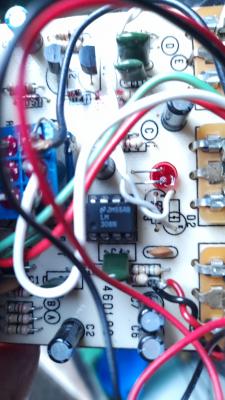

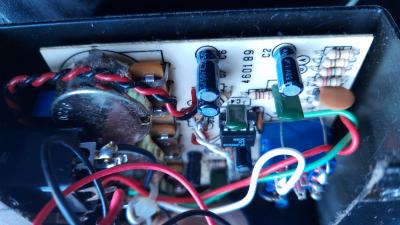

Aquí las fotos prometidas.
A ver si salimos de dudas y averiguamos porque suena tan "fizzy"
Saludos y gracias de nuevo

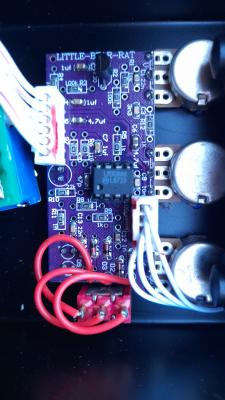

Y aquí las tripas del little bear rat-attack.
Cuesta creer que suene mejor que el proco..

#318   Cierto, tiene zócalo. Se ve perfecto.
Pero así de primeras no tiene nada raro. Has probado a cambiar el OP del little Bear al Rat?
A ver qué hace..... Yo he tenido problemas alguna vez con los OP dependiendo de donde los compres.... No suelen estar bien que digamos....
El Little Bear que tuve yo tenía una placa distinta..... Aparte de la originalidad del LM308, que suponemos....

Eso haré.  Aunque yo no recuerdo que hubiera un cambio significativo en el sonido tras cambiarlo.
No dudo de la originalidad. Al menos lo compré en una reputada tienda española de recambio.

Gracias de nuevo

#321
No dudo de la originalidad del que tienes en Rat, para nada.
Solo comento lo que yo me he encontrado y que el del Little que tuve yo, con logo Motorola, pues dudo bastante que fuera original....
Puedes probar un OP07 también a una mala a ver.....
Pero es curioso lo del pedal tuyo....

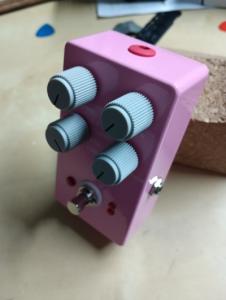

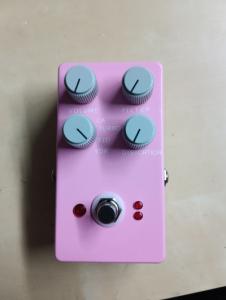

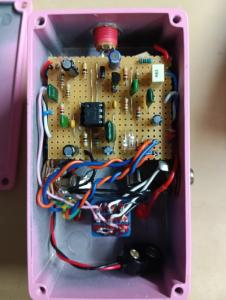

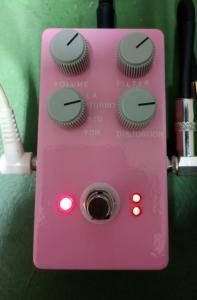

Hola, os dejo unas fotos del último que hice hace unos meses.

Tiene un selector de cuatro posiciones para alternar entre distintas versiones del Rat (sin diodos, LEDs para el Turbo, 1N4148 para el normal y D9K para el You Dirty).

Saqué los diodos del modo Turbo fuera, y es gracioso ver cómo se iluminan mientras tocas.

Se me olvido comentar, que si que seguro que no es original . Por esos años  ciertamenete ese chip estaba descatalogado. Cuando inicie este post el motorola estaba a 8 euros ahora la misma tienda a 30 leuros y pocas unidades.
