Comunidad proco rat

txe escribió:

El mosky giant  rat canijo lleva op07  texas instrument  comprobado ahora mismo foto vista en reddit------no me deja guardar foto

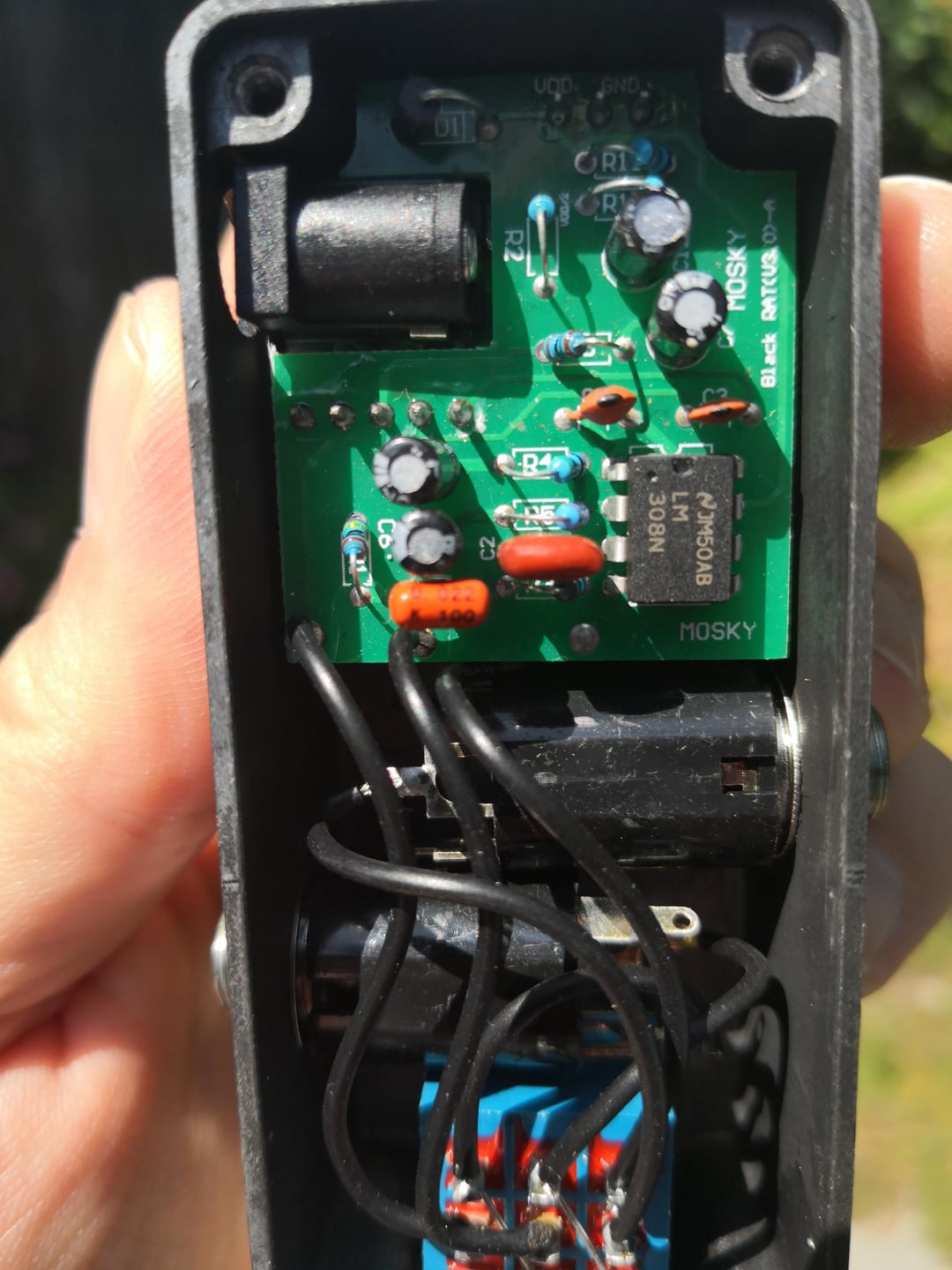

El que yo tengo es el Mosky Black Rat, es formato mini y es un cañon de pedal, adjunto foto de las tripas

Saludos compañeros.
Me uno al hilo como usuario del Rat desde hace años.
Yo no soy manitas. Ni soy capaz de coger un soldador me gustaría plantear un par de preguntas:
Mi rat es americano. De principios de siglo que venía  con el Op07.  Cuando lo compré de segunda mano venía con un par de modificaciones hechas y un zócalo con el chip LM308.  Un interruptor para activar la Ruetz Mode. Y otro interruptor de 3 posiciones ( simetrico/ modo booster/asimetrico)
Por alguna razón lo encuentro demasiado agudo ( o fizzy, como dicen los guiris).
De hecho. Me he comprado un little bear " rat-attack" para compararlos.  Y me gusta más como suena que el original....
Hay algún compañero que quisiera comprobar si los valores son correctos? . Escucho los rat en YouTube y no me recuerdan al mio.

De hecho lo uso siempre con el "ruetz" conectado poque me suena más natural y sin el gran recorte de graves.

Y ya de camino. Añadirle la versión " turbo"?
Gracias y que siga la fiesta.

#301
 Aupa ahi con las fotos
Pues ahi esta tu chip es el que antes cite -national semiconductor- no es chino . La verdad es que son la ostia los chinos imposible competir

lizardville escribió:

Hay algún compañero que quisiera comprobar si los valores son correctos?

lo que te han cambiado es el recorte de diodos . El original que yo creo que es gordote lleva de silicio.
No creo que te hallan  tocado nada mas.
si quiieres poner unas fotos  y  miro a ver

Sobre lo de hacer el Turbo, no habias dicho que no te atreves a coger un soldador .
Te pongo un video con el minuto 8:16 donde se ve que es lo que te habran hecho ,  no tocaras la placa y es facil practicando  por si te animas.

Gracias por contestar.




Pues aquí te envio unas fotos del RAT en las que puedes ver los dos conmutadores y su instalación:

Conmutador izda: Ruetz Mod / Original

Conmutador dcha: Original / Booster / Asimétrico.

Según recuerdo debería tener todo stock. Pero  a ver si salimos de dudas-
Gracias de nuevo

#303 Pues lo pillé hace 3 años en Aliexpress por 20 pavos y tiene modo turbo también

#305 guay, yo creo ciertamente que la placa no se han tocado valores.
Perooooooo a mi nse me escapa algo , tu tienes el pcb moderno  V4  pero teniendo pulsador de pie moderno los diodos d4 d5 q2.... no deberian estar presentes. Esos componentes estan para encender el led  en pedales que no tenian el pulsador de 6 pines sino me equivoco..
No se si me explico.

Pues la verdad es que explicarte, seguro que lo haces correctamente. pero yo soy un neófito y no hablo ese idioma..
El que me lo vendió me explicó las modificaciones. Pero no me dijo que hubiera cambiado otros componentes.
El problema es que lo he comparado cara a cara con el "rat-attack" y éste último tiene muchísimo más graves que el proco. En las tres modalidades. De ella la que más me gusta es la versión "turbo" . Pero como dije antes, algo no encaja en el proco... de ahí que me gustaría que le echasen un vistazo y lo pusieran a competir con otras ratas.
saludos y gracias de nuevo.

El pulsador del Rat ese también esta cambiado, aunque no lo tengo claro al 100%..... En esos números de serie ya empezaron a transicionar a la caja angulada, empezando a meter esos pulsadores.... Imagino que el tuyo es de 2002-2003
Lo que no veo bien, por las fotos, es el zócalo y el integrado.... No parece que haya un cambio ahí....
La Ruetz se ve bien.

Y puede ser lo que dice txe, que te hayan cambiado los diodos... Porque así de primeras, no se ve nada raro...

Intentaré hacer mejores fotos.
Gracias de nuevo.

oihu escribió:

El pulsador del Rat ese también esta cambiado, aunque no lo tengo claro al 100%..... En esos números de serie ya empezaron a transicionar a la caja angulada, empezando a meter esos pulsadores.... Imagino que el tuyo es de 2002-2003

Su pulsador 3pdt es correcto. Su numero  de serie  pcb acaba en 89 al igual que la foto  que adjunto y como podeis ver esos componentes sobran porque con 3pdt no te hace falta para encender la luz.
Porque estan incluidos? chico   en practicas  soldando la placa quizas

Tambien añadir que no esta la luz en el de la foto porque es de una edicion especial

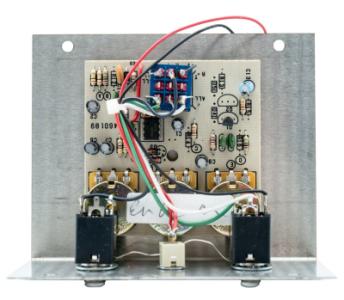

Bueno foto del pcb rat2 xxxxx89

#311 Por eso dudaba.... He visto placas con el otro pulsador  terminadas en 89 como dices, pero es cierto que le falta el transistor, la resistencia y el diodo, que lo usan para el led, no?
