africatwin escribió:

Vamos, me encanta este pedal, pero me falta "hacerlo mio". Y en ganancias de soft overdrive, stackeandolo o no con un tipo TS9 por delante, me parece brutal es rollo y el grano que tiene, pero a estos niveles de gain, le echo en falta algo menos de compresion, mas pegada y/o definicion y una sensacion mas llena. Resumiendo, eliminar esa sensacion que tengo de estar fuera del rango óptimo.

Yo lo uso así con un ts9 por delante con poco gain, tengo desde hace años un Mosky Black Rat que me costó 20 pavos en Aliexpress y va de maravilla, con un switch pasas del modo tradicional al turbo que te da un tono más abierto y definido

Hola a todos

Estos días terminé un segundo RAT DIY igual al que postié hace tiempo.

Las mismas especificaciones que el RAT pasado, pero ahora puedo hablar un poco más al respecto.

Primero decir, que el pedal me encanta, no sé si será fiel a un RAT, ya que nunca he tenido un RAT original, pero puede decir que es el sonido que espero de un RAT. Una distorsión potente y cuando se sube el pote de ganancia (sobre todo usando la pastilla del mástil) el pedal se vuelve una especie de fuzz, un sonido muy tipo 8 bits. Fueron un conjunto de coincidencias o errores que terminaron haciendo sonar estupendamente bien este pedal.

Primero lo que todos se fijan al ver bajo el capó de un RAT, el integrado. No usé ni un OP07, ni un LM308, no quería pagar un pastizal por un LM308 original y no me quería arriesgar a comprar un integrado chino que vete a saber si en realidad es un LM308. Buscando y preguntando un poco, compré en una tienda local algunos LM301. Veo que en algunos foros apuntan que es de los mejores integrados para el RAT, algunos diciendo que está a la par del LM308 y algunos mencionando que hasta las gusta más el LM301 que el LM308. Lo que sí, que en lugar del condensador de compensación de 30 pF, utilicé uno de 100 pF, a recomendación de algunos usuarios.

Transistor 2N5457, diodos 1N4148, todos los potes de 100k Ohms.

Otra característica, utilicé dos resistencias de 1M Ohm, una para la resistencia pull down que va entre la entrada y tierra, y otra que va entre la entrada no inversora del op amp y el voltaje de referencia. Cuando busqué información sobre el pedal Klon, Bill Finnegan utilizó dos resistencias de 2M Ohms, ya que cuando el pedal está encendido, estas dos resistencias se suman en paralelo. Por lo que en el RAT, ambas resistencias de 1M Ohm darán como resultado una de 500k Ohms. Por lo que, debí usar dos de 2M Ohms para llegar a la resistencia de 1M Ohm. Sin embargo, como comento, el pedal suena bastante bien así.

Otra característica, hay una resistencia que en algunos esquemas si veo y en otros no. La resistencia sería una resistencia pull up, que va entre los 9 V y el gate del transistor. Como no estaba seguro si debía llevarla o no, preferí ponerla. Esta es de 1M Ohm.

Por último, en la salida hay otra resistencia tipo pull down de 10k Ohms, entra la salida y tierra. No me queda del todo claro para que sirve esta resistencia. En algún sitio leí que si el pedal se hacía con conmutación True Bypass, no era necesaria. Decidí ponerla, en consecuencia, el pote de volumen se comporta como un pote de 10k Ohms en lugar de 100k Ohms, lo que lo hace un poco redundante. Es decir, no tiene caso poner un pote de 100k Ohms si al final este se va a comportar como un pote de 10k Ohms.

En resumen, esta suma de factores, hicieron que le pedal suene muy bien, al menos a mi parecer.

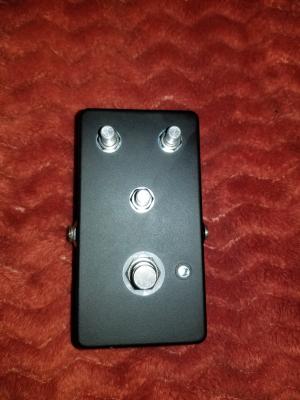

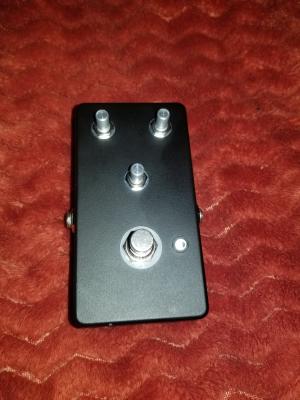

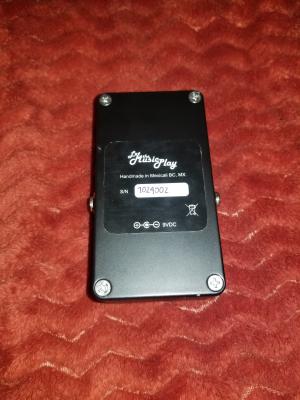

Aquí dejo algunas fotos:

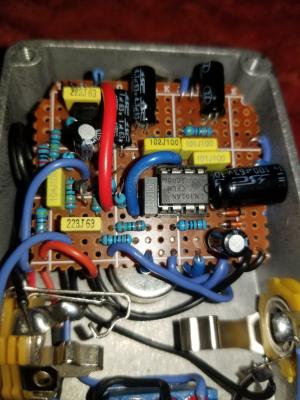

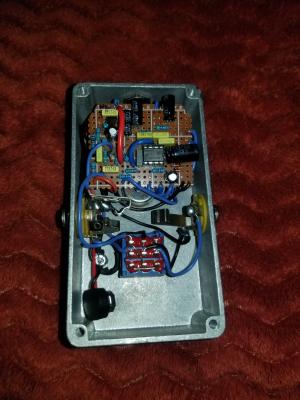

Foto de las tripas

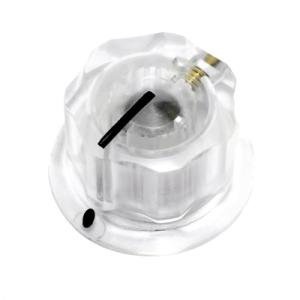

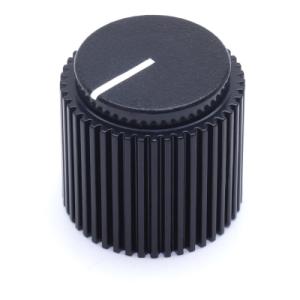

Ahora, una pregunta, ¿qué opinan? ¿que perillas debería poner? Me gustan estas tipo MXR transparentes, pero también me gustan estás perillas que le dan una estética al original, ¿qué opinan?

Pues ese no es su sonido, seguramente viene del chip del lm301 que se colapsa en exceso.
Te dejo un video de mi clon con el original probandoles con ganancia a tope, bueno es el primer post del hilo::
https://www.guitarristas.info/index.php?controller=forum&action=view_attachment&attachment_id=126143

Sobre la perilla me gusta logicamente la original , si encuentras algun clon de perilla me pasas enlace , no encontre  nunca.
Ah sobre el tema del chip visita  Pisotones blog , puso muchaso opciones posibles de chip

Gracias por la info, Txe.

txe escribió:

seguramente viene del chip del lm301 que se colapsa en exceso

Sí, puede ser, o el condensador de compensación de 100 pF, quizá con el de 30 pF el pedal se comportaría más como RAT, pero de momento no tengo condensador de ese valor, solo de 47 pF y 100 pF.

txe escribió:

si encuentras algun clon de perilla me pasas enlace

Lo más cercano que encontré fueron las de la foto. Las pienso comprar en un sitio estadounidense llamado Love My Switches.

https://lovemyswitches.com/brutalist-knob-18mm-od/

rockero02 escribió:

o el condensador de compensación de 100 pF, quizá con el de 30 pF

Pues ahi les has dado  seguro. El  sonido rat esta ligado a ese chip y la velocidad de respuesta con los 30pf y estara silenciando frecuencias.
Hasta en la hoja de datos del LM308 te indican que utilices 30pf
https://circuits-diy.com/wp-content/uploads/2021/01/LM308N.pdf

Y añadir el truquillo que tengo cuando veo un 30 pf entre la pata 1 y 8   en un esquema de estos constructores de ahora, ya me digo esto es un rat con sabe dios que mas  .

Oye triunfada  lo de la perilla a 81 centimos aqui en europa la perilla de ampeg es lo unico a 8 euros que es lo mismo


.

txe escribió:

Hasta en la hoja de datos del LM308 te indican que utilices 30pf

Si es verdad, pero como el LM301 puede tener un comportamiento distinto al LM308, creí que lo mejor sería utilizar el de 100 pF. Tal vez después pruebe poner un condensador de 30 pF o un valor cercano y veré que sucede.

txe escribió:

Oye triunfada  lo de la perilla a 81 centimos aqui en europa la perilla de ampeg es lo unico a 8 euros que es lo mismo

Vaya precio. Creo recordar que en el mismo sitio venden otras perillas similares pero de aluminio. Las del enlace son de plastiquete, pero sí, por el precio no se ven nada mal.

Hola, porque no le pones un LM308 chino? no entiendo el motivo si quieres sonido RAT, yo tengo un mosky blackrat chino, que lleva ese integrado y suena de maravilla, como el original y cero ruidos, a ver que copiar un integrado que lleva 30 transistores para los chinos, es un juguete, imaginate si copian GPUs de Nvidia que llevan billones de transistores...

#297

Tal vez lo pruebe en conjunto con el condensador de 30 pF.

Usé el LM301 por que era el integrado más parecido que tenía a la mano. Lo bueno es que puse un zócalo para cambiar el integrado fácilmente.

#298 pues pruébalo, el mío me costó 20 pavos y suena de lujo con ese integrado chino, nos quieren vender la moto, pero son iguales que los originales

#299   creo que  no se fabriquen en china, es un suicidio comprar en ebay lm308 en china  en mi opnion .
El mosky giant  rat canijo lleva op07  texas instrument  comprobado ahora mismo foto vista en reddit------no me deja guardar foto
Estoy buscando el mooer ahora mismo y no encuentro foto  para ver que lleva , he leido lm308 seguramente el smd de national semicondutor estadunidense logicamente

foto mooer black secret
